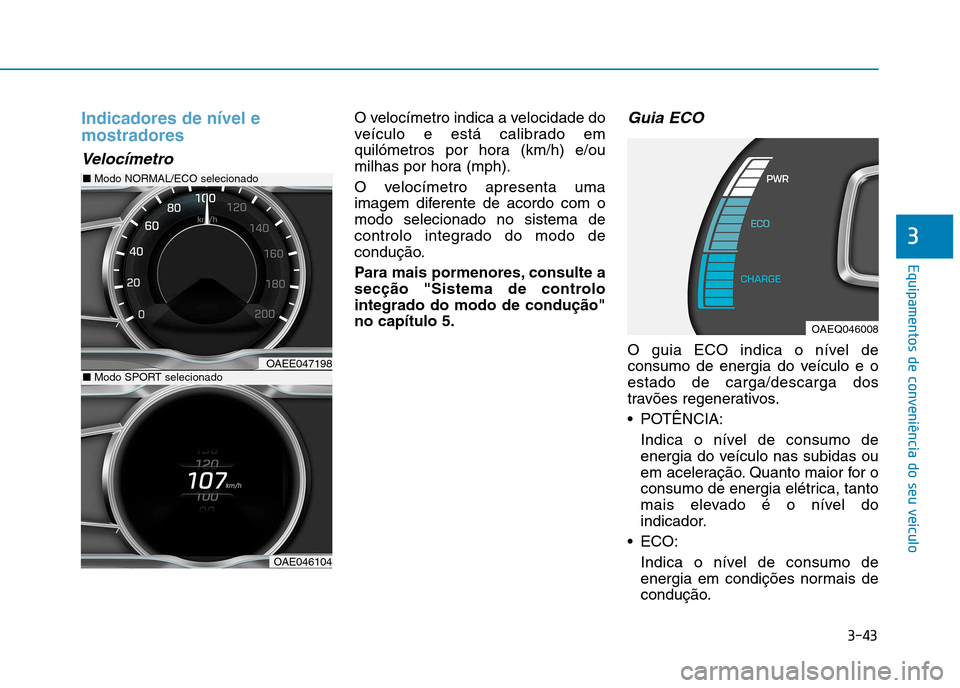

2017 Hyundai Ioniq Electric Manual do proprietário (in Portuguese)

3-43
Equipamentos de conveniência do seu veículo
3
Indicadores de nível e mostradores
Velocímetro
O velocímetro indica a velocidade do
veículo e está calibrado em
quilómetros por hora (km/h) e/ou
milhas por hora (mph).
O velocímetro apresenta uma
imagem diferente de acordo com omodo selecionado no sistema de
controlo integrado do modo de
condução.
Para mais pormenores, consulte a
secção "Sistema de controlointegrado do modo de condução"no capítulo 5.Guia ECO
O guia ECO indica o nível de
consumo de energia do veículo e oestado de carga/descarga dos
travões regenerativos.
POTÊNCIA:Indica o nível de consumo de
energia do veículo nas subidas ou
em aceleração. Quanto maior for o
consumo de energia elétrica, tanto
mais elevado é o nível do
indicador.
ECO:
Indica o nível de consumo de
energia em condições normais de
condução.OAEE047198
■Modo NORMAL/ECO selecionado
OAE046104
■Modo SPORT selecionado
OAEQ046008

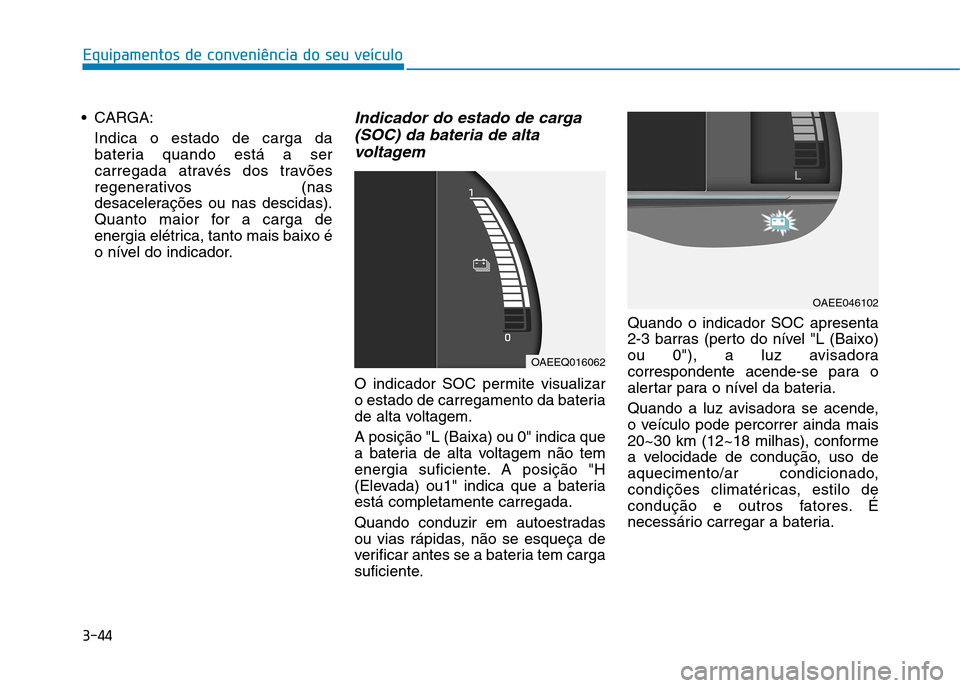

3-44
Equipamentos de conveniência do seu veículo
CARGA:Indica o estado de carga da
bateria quando está a ser
carregada através dos travões
regenerativos (nas
desacelerações ou nas descidas).
Quanto maior for a carga de
energia elétrica, tanto mais baixo é
o nível do indicador.Indicador do estado de carga(SOC) da bateria de alta
voltagem
O indicador SOC permite visualizar
o estado de carregamento da bateria
de alta voltagem. A posição "L (Baixa) ou 0" indica que
a bateria de alta voltagem não tem
energia suficiente. A posição "H
(Elevada) ou1" indica que a bateriaestá completamente carregada.
Quando conduzir em autoestradas
ou vias rápidas, não se esqueça de
verificar antes se a bateria tem carga
suficiente. Quando o indicador SOC apresenta
2-3 barras (perto do nível "L (Baixo)
ou 0"), a luz avisadora
correspondente acende-se para o
alertar para o nível da bateria.
Quando a luz avisadora se acende,
o veículo pode percorrer ainda mais
20~30 km (12~18 milhas), conforme
a velocidade de condução, uso de
aquecimento/ar condicionado,
condições climatéricas, estilo de
condução e outros fatores. É
necessário carregar a bateria.
OAEEQ016062
OAEE046102

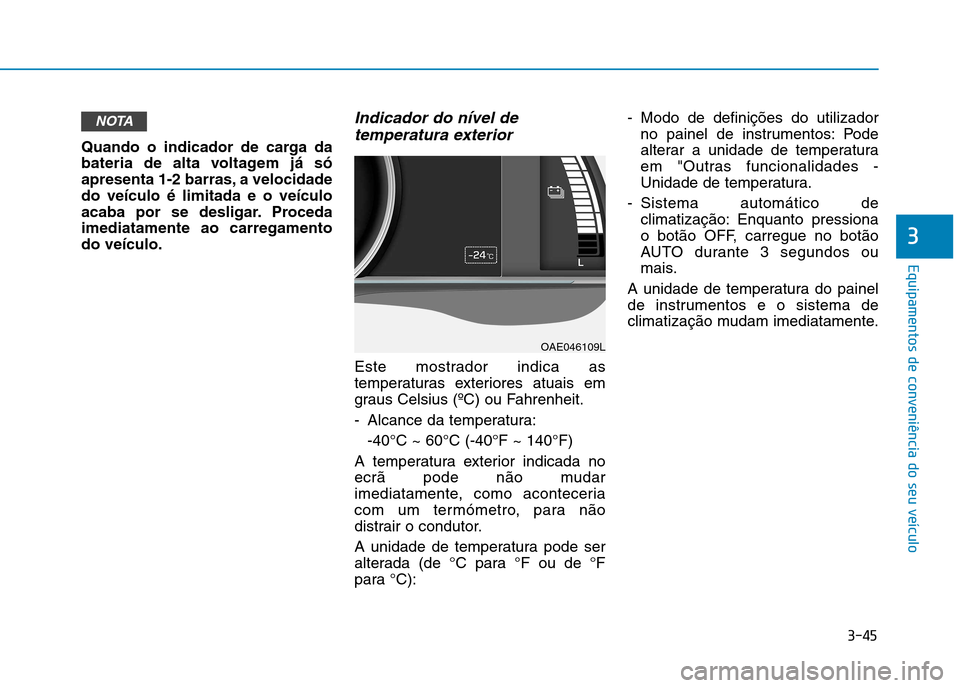

3-45
Equipamentos de conveniência do seu veículo
3
Quando o indicador de carga da
bateria de alta voltagem já só
apresenta 1-2 barras, a velocidadedo veículo é limitada e o veículo
acaba por se desligar. Procedaimediatamente ao carregamentodo veículo.
Indicador do nível detemperatura exterior
Este mostrador indica as
temperaturas exteriores atuais em
graus Celsius (ºC) ou Fahrenheit.
- Alcance da temperatura:
-40°C ~ 60°C (-40°F ~ 140°F)
A temperatura exterior indicada no
ecrã pode não mudar
imediatamente, como aconteceria
com um termómetro, para não
distrair o condutor.
A unidade de temperatura pode ser
alterada (de °C para °F ou de °F
para °C): - Modo de definições do utilizador
no painel de instrumentos: Pode
alterar a unidade de temperatura
em "Outras funcionalidades -
Unidade de temperatura.
- Sistema automático de climatização: Enquanto pressiona
o botão OFF, carregue no botão
AUTO durante 3 segundos ou
mais.
A unidade de temperatura do painel
de instrumentos e o sistema de
climatização mudam imediatamente.
NOTA
OAE046109L

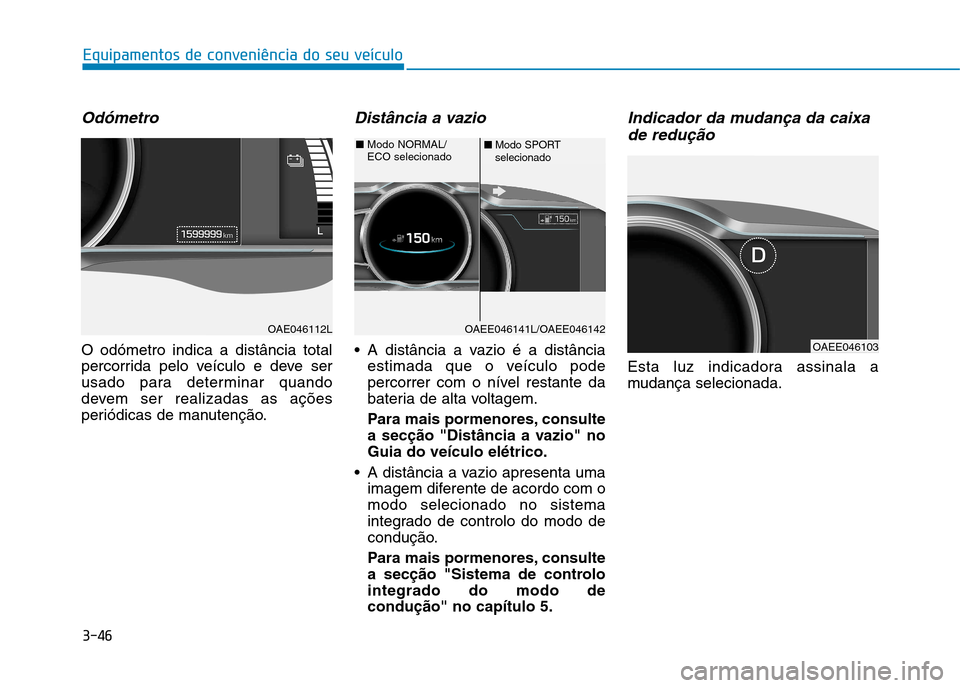

3-46
Equipamentos de conveniência do seu veículo
Odómetro
O odómetro indica a distância total
percorrida pelo veículo e deve ser
usado para determinar quando
devem ser realizadas as ações
periódicas de manutenção.
Distância a vazio
A distância a vazio é a distânciaestimada que o veículo pode
percorrer com o nível restante da
bateria de alta voltagem.
Para mais pormenores, consulte
a secção "Distância a vazio" noGuia do veículo elétrico.
A distância a vazio apresenta uma imagem diferente de acordo com omodo selecionado no sistema
integrado de controlo do modo de
condução.
Para mais pormenores, consulte
a secção "Sistema de controlointegrado do modo decondução" no capítulo 5.
Indicador da mudança da caixa
de redução
Esta luz indicadora assinala a
mudança selecionada.
OAE046112LOAEE046141L/OAEE046142
■ Modo NORMAL/ ECO selecionado ■
Modo SPORTselecionado
OAEE046103

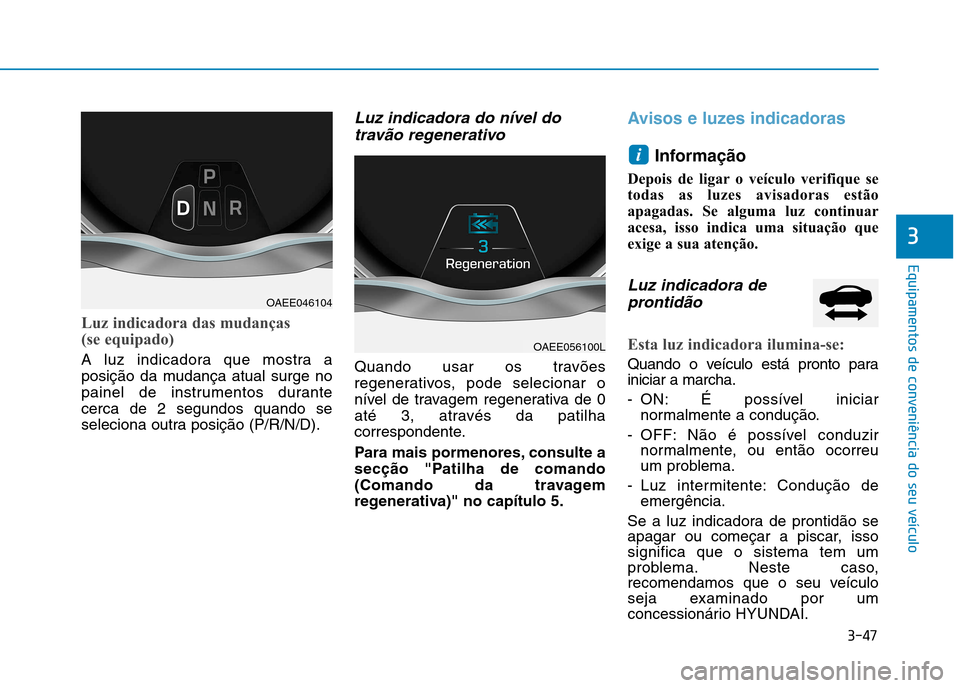

3-47
Equipamentos de conveniência do seu veículo
3
Luz indicadora das mudanças
(se equipado)
A luz indicadora que mostra a
posição da mudança atual surge no
painel de instrumentos durantecerca de 2 segundos quando se
seleciona outra posição (P/R/N/D).
Luz indicadora do nível dotravão regenerativo
Quando usar os travões
regenerativos, pode selecionar o
nível de travagem regenerativa de 0
até 3, através da patilha
correspondente.
Para mais pormenores, consulte a
secção "Patilha de comando
(Comando da travagem
regenerativa)" no capítulo 5.
Avisos e luzes indicadoras
Informação
Depois de ligar o veículo verifique se
todas as luzes avisadoras estão
apagadas. Se alguma luz continuar
acesa, isso indica uma situação que
exige a sua atenção.
Luz indicadora de prontidão
Esta luz indicadora ilumina-se:
Quando o veículo está pronto para iniciar a marcha.
- ON: É possível iniciar normalmente a condução.
- OFF: Não é possível conduzir normalmente, ou então ocorreu
um problema.
- Luz intermitente: Condução de emergência.
Se a luz indicadora de prontidão se
apagar ou começar a piscar, issosignifica que o sistema tem um
problema. Neste caso,
recomendamos que o seu veículo
seja examinado por um
concessionário HYUNDAI.
i
OAEE046104
OAEE056100L

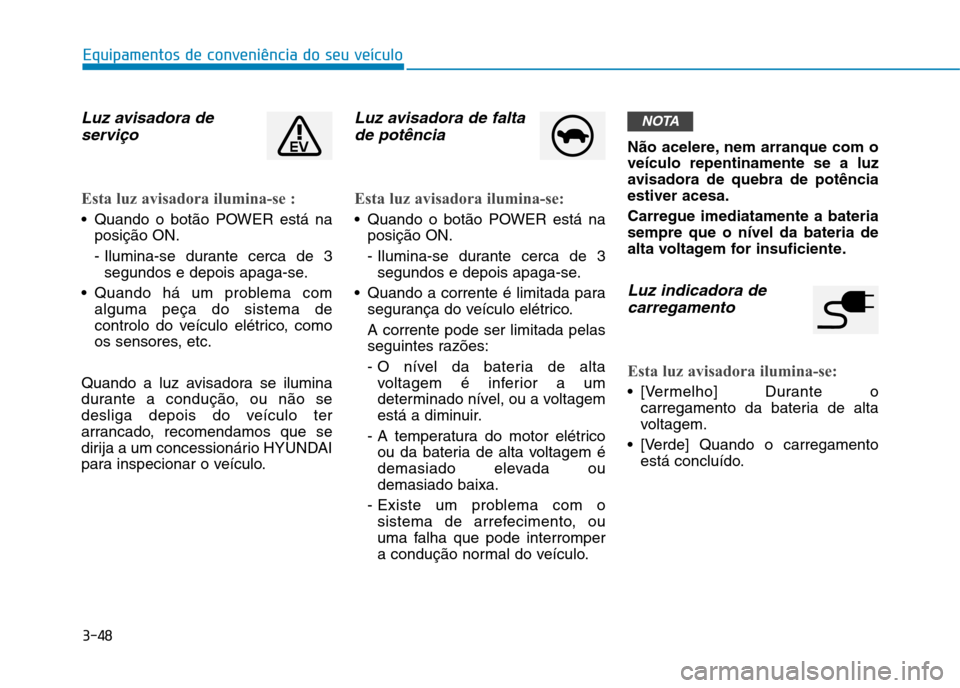

3-48
Equipamentos de conveniência do seu veículo
Luz avisadora deserviço
Esta luz avisadora ilumina-se :
Quando o botão POWER está na posição ON.
- Ilumina-se durante cerca de 3segundos e depois apaga-se.
Quando há um problema com alguma peça do sistema de
controlo do veículo elétrico, como
os sensores, etc.
Quando a luz avisadora se ilumina
durante a condução, ou não se
desliga depois do veículo ter
arrancado, recomendamos que se
dirija a um concessionário HYUNDAI
para inspecionar o veículo.
Luz avisadora de falta de potência
Esta luz avisadora ilumina-se:
Quando o botão POWER está na posição ON.
- Ilumina-se durante cerca de 3segundos e depois apaga-se.
Quando a corrente é limitada para segurança do veículo elétrico.A corrente pode ser limitada pelas
seguintes razões:
- O nível da bateria de altavoltagem é inferior a um
determinado nível, ou a voltagem
está a diminuir.
- A temperatura do motor elétrico ou da bateria de alta voltagem é
demasiado elevada oudemasiado baixa.
- Existe um problema com o sistema de arrefecimento, ou
uma falha que pode interromper
a condução normal do veículo. Não acelere, nem arranque com oveículo repentinamente se a luz
avisadora de quebra de potênciaestiver acesa. Carregue imediatamente a bateria sempre que o nível da bateria de
alta voltagem for insuficiente.
Luz indicadora de
carregamento
Esta luz avisadora ilumina-se:
[Vermelho] Durante o carregamento da bateria de alta
voltagem.
[Verde] Quando o carregamento está concluído.
NOTA

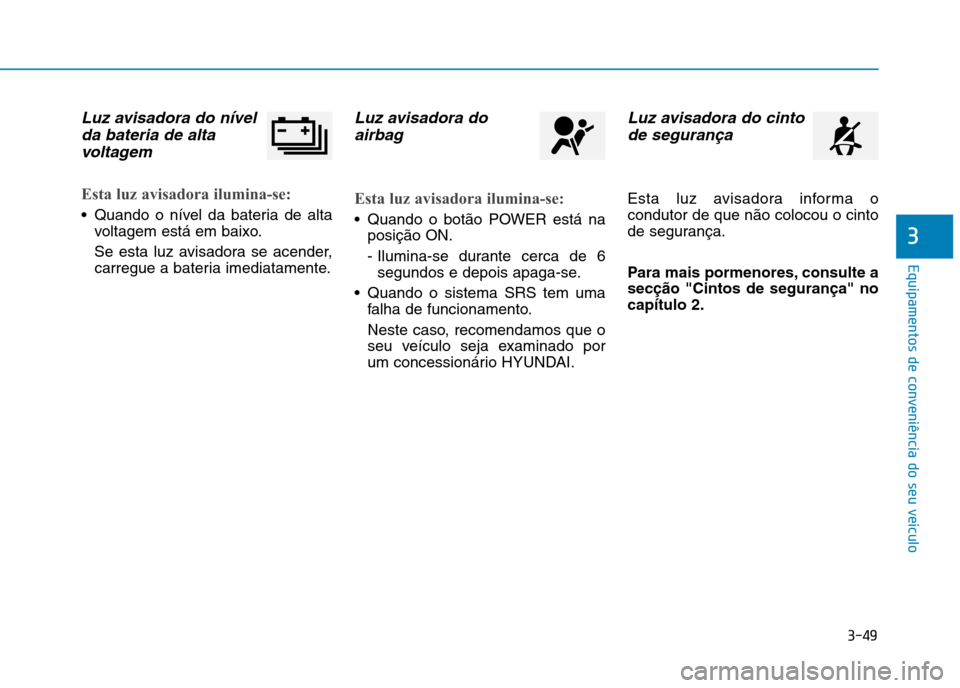

3-49
Equipamentos de conveniência do seu veículo
3
Luz avisadora do nívelda bateria de alta
voltagem
Esta luz avisadora ilumina-se:
Quando o nível da bateria de alta voltagem está em baixo.
Se esta luz avisadora se acender,
carregue a bateria imediatamente.
Luz avisadora do
airbag
Esta luz avisadora ilumina-se:
Quando o botão POWER está na posição ON.
- Ilumina-se durante cerca de 6segundos e depois apaga-se.
Quando o sistema SRS tem uma falha de funcionamento.
Neste caso, recomendamos que o
seu veículo seja examinado por
um concessionário HYUNDAI.
Luz avisadora do cinto
de segurança
Esta luz avisadora informa ocondutor de que não colocou o cinto
de segurança.
Para mais pormenores, consulte a secção "Cintos de segurança" nocapítulo 2.

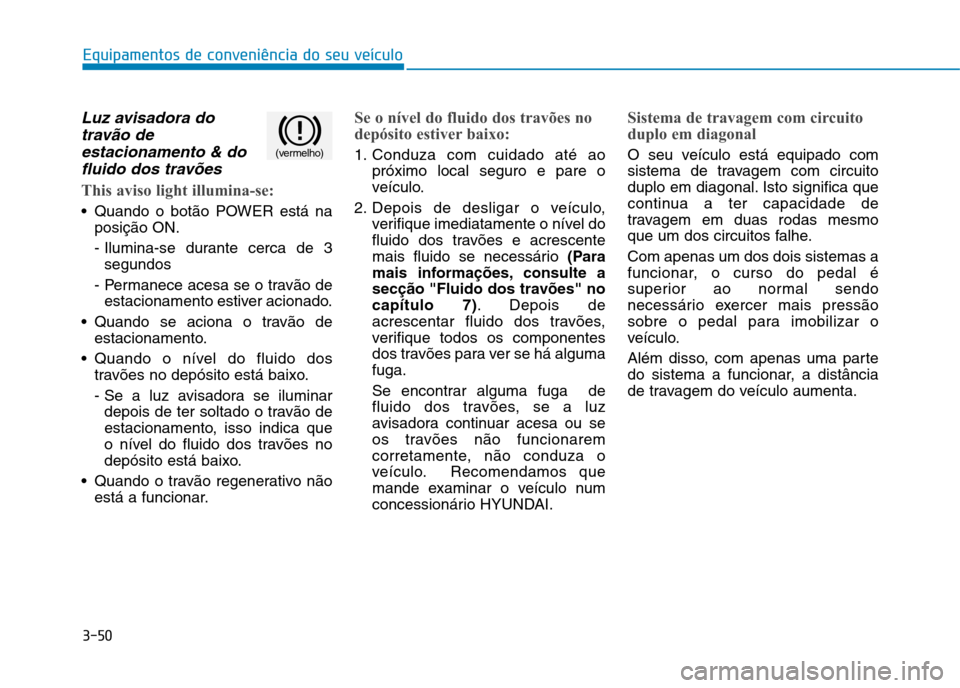

3-50
Equipamentos de conveniência do seu veículo
Luz avisadora dotravão de
estacionamento & do fluido dos travões
This aviso light illumina-se:
Quando o botão POWER está na posição ON.
- Ilumina-se durante cerca de 3segundos
- Permanece acesa se o travão de estacionamento estiver acionado.
Quando se aciona o travão de estacionamento.
Quando o nível do fluido dos travões no depósito está baixo.
- Se a luz avisadora se iluminardepois de ter soltado o travão de
estacionamento, isso indica que
o nível do fluido dos travões no
depósito está baixo.
Quando o travão regenerativo não está a funcionar.
Se o nível do fluido dos travões no
depósito estiver baixo:
1. Conduza com cuidado até ao próximo local seguro e pare o
veículo.
2. Depois de desligar o veículo, verifique imediatamente o nível do
fluido dos travões e acrescente
mais fluido se necessário (Para
mais informações, consulte a
secção "Fluido dos travões" nocapítulo 7) . Depois de
acrescentar fluido dos travões,
verifique todos os componentes
dos travões para ver se há algumafuga.
Se encontrar alguma fuga de
fluido dos travões, se a luz
avisadora continuar acesa ou se
os travões não funcionarem
corretamente, não conduza o
veículo. Recomendamos que
mande examinar o veículo num
concessionário HYUNDAI.
Sistema de travagem com circuito
duplo em diagonal
O seu veículo está equipado com
sistema de travagem com circuito
duplo em diagonal. Isto significa que
continua a ter capacidade de
travagem em duas rodas mesmo
que um dos circuitos falhe. Com apenas um dos dois sistemas a
funcionar, o curso do pedal é
superior ao normal sendo
necessário exercer mais pressão
sobre o pedal para imobilizar o
veículo.
Além disso, com apenas uma parte
do sistema a funcionar, a distância
de travagem do veículo aumenta.(vermelho)
