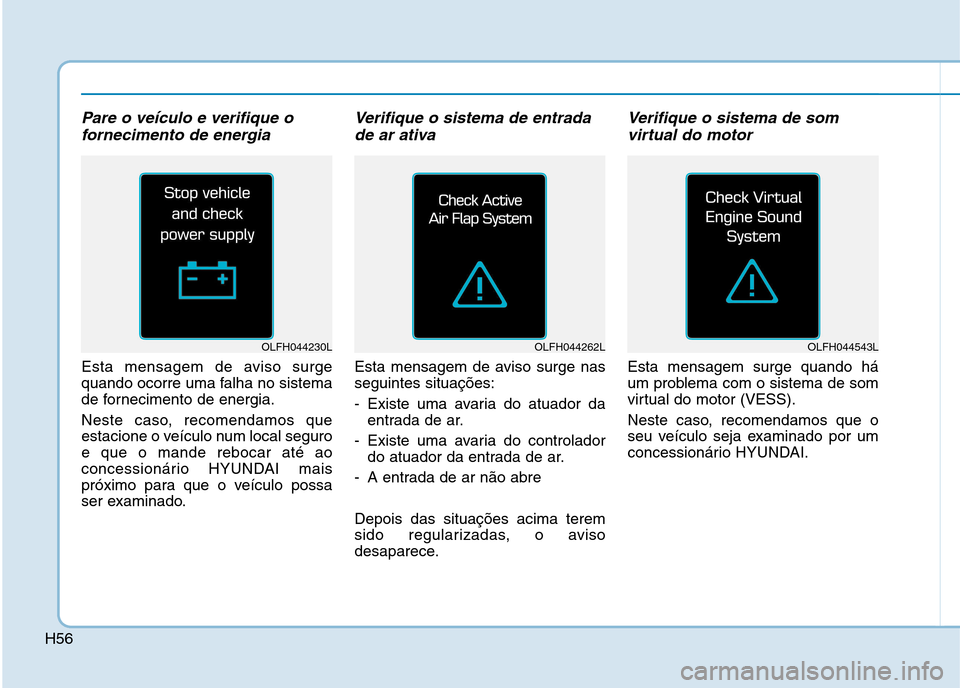

H56
Pare o veículo e verifique ofornecimento de energia
Esta mensagem de aviso surge
quando ocorre uma falha no sistema
de fornecimento de energia.
Neste caso, recomendamos que
estacione o veículo num local seguroe que o mande rebocar até ao
concessionário HYUNDAI mais
próximo para que o veículo possa
ser examinado.
Verifique o sistema de entradade ar ativa
Esta mensagem de aviso surge nasseguintes situações:
- Existe uma avaria do atuador da entrada de ar.
- Existe uma avaria do controlador do atuador da entrada de ar.
- A entrada de ar não abre Depois das situações acima terem
sido regularizadas, o aviso
desaparece.
Verifique o sistema de som virtual do motor
Esta mensagem surge quando há
um problema com o sistema de som
virtual do motor (VESS).
Neste caso, recomendamos que o
seu veículo seja examinado por um
concessionário HYUNDAI.
OLFH044543LOLFH044262LOLFH044230L

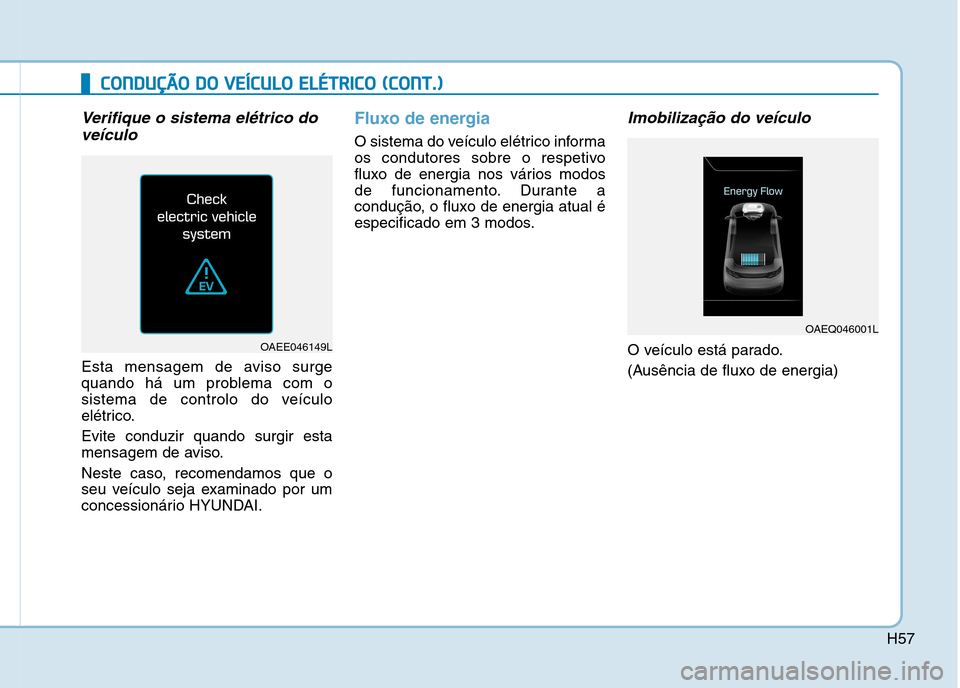

H57
CCOO NNDDUU ÇÇÃÃ OO DD OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO (( CC OO NNTT..))
Verifique o sistema elétrico do
veículo
Esta mensagem de aviso surge
quando há um problema com o
sistema de controlo do veículo
elétrico. Evite conduzir quando surgir esta
mensagem de aviso.
Neste caso, recomendamos que o
seu veículo seja examinado por um
concessionário HYUNDAI.
Fluxo de energia
O sistema do veículo elétrico informa
os condutores sobre o respetivo
fluxo de energia nos vários modos
de funcionamento. Durante a
condução, o fluxo de energia atual é
especificado em 3 modos.
Imobilização do veículo
O veículo está parado.
(Ausência de fluxo de energia)
OAEQ046001L
OAEE046149L

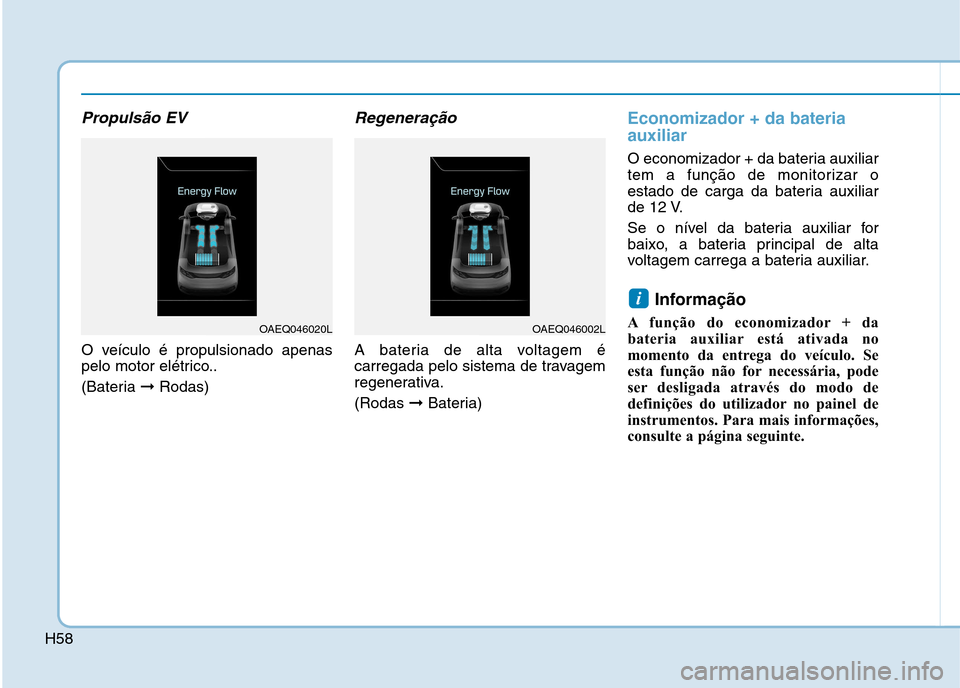

H58
Propulsão EV
O veículo é propulsionado apenas
pelo motor elétrico..
(Bateria ➞Rodas)
Regeneração
A bateria de alta voltagem é
carregada pelo sistema de travagem
regenerativa. (Rodas ➞Bateria)
Economizador + da bateria auxiliar
O economizador + da bateria auxiliar
tem a função de monitorizar o
estado de carga da bateria auxiliar
de 12 V.
Se o nível da bateria auxiliar for
baixo, a bateria principal de alta
voltagem carrega a bateria auxiliar.
Informação
A função do economizador + da
bateria auxiliar está ativada no
momento da entrega do veículo. Se
esta função não for necessária, pode
ser desligada através do modo de
definições do utilizador no painel de
instrumentos. Para mais informações,
consulte a página seguinte.
i
OAEQ046002LOAEQ046020L

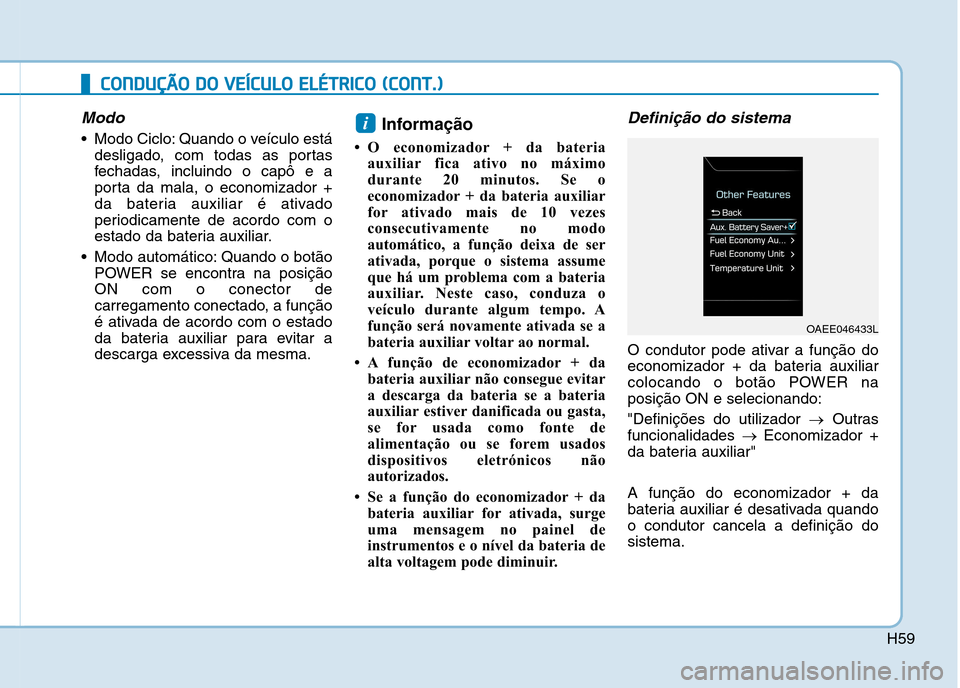

H59
Modo
Modo Ciclo: Quando o veículo estádesligado, com todas as portas
fechadas, incluindo o capô e a
porta da mala, o economizador +
da bateria auxiliar é ativado
periodicamente de acordo com o
estado da bateria auxiliar.
Modo automático: Quando o botão POWER se encontra na posiçãoON com o conector de
carregamento conectado, a função
é ativada de acordo com o estado
da bateria auxiliar para evitar a
descarga excessiva da mesma. Informação
 O economizador + da bateria auxiliar fica ativo no máximo
durante 20 minutos. Se o
economizador + da bateria auxiliar
for ativado mais de 10 vezes
consecutivamente no modo
automático, a função deixa de ser
ativada, porque o sistema assume
que há um problema com a bateria
auxiliar. Neste caso, conduza o
veículo durante algum tempo. A
função será novamente ativada se a
bateria auxiliar voltar ao normal.
 A função de economizador + da bateria auxiliar não consegue evitar
a descarga da bateria se a bateria
auxiliar estiver danificada ou gasta,
se for usada como fonte de
alimentação ou se forem usados
dispositivos eletrónicos não
autorizados.
 Se a função do economizador + da bateria auxiliar for ativada, surge
uma mensagem no painel de
instrumentos e o nível da bateria de
alta voltagem pode diminuir.
Definição do sistema
O condutor pode ativar a função do
economizador + da bateria auxiliar
colocando o botão POWER naposição ON e selecionando: "Definições do utilizador Outras
funcionalidades Economizador +
da bateria auxiliar" A função do economizador + da
bateria auxiliar é desativada quandoo condutor cancela a definição dosistema.
i
OAEE046433L
CC OO NNDDUU ÇÇÃÃ OO DD OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO (( CC OO NNTT..))

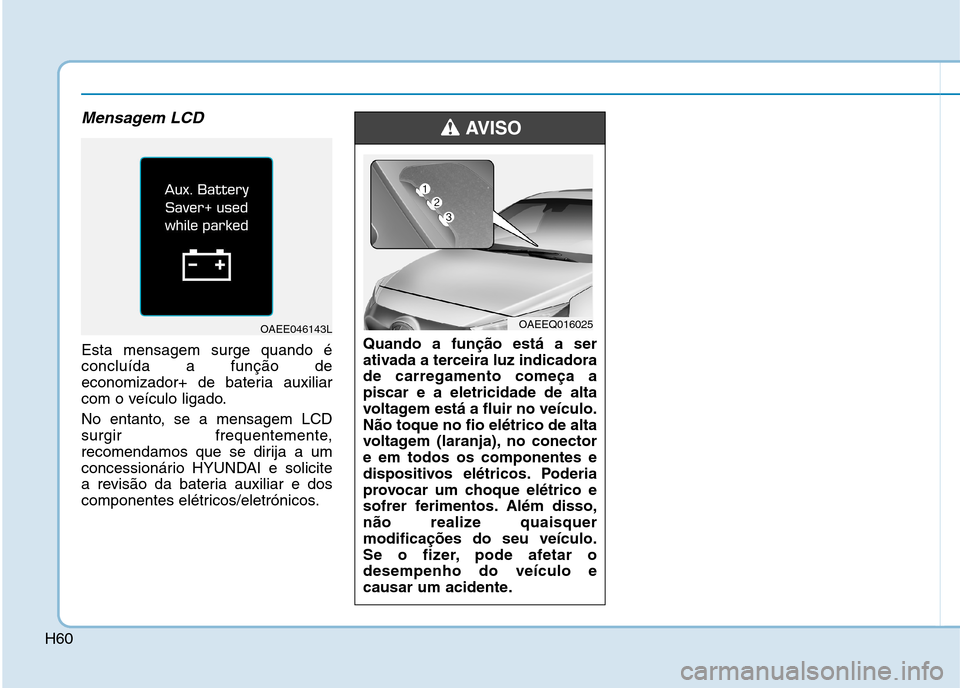

H60
Mensagem LCD
Esta mensagem surge quando é concluída a função de
economizador+ de bateria auxiliar
com o veículo ligado.
No entanto, se a mensagem LCD
surgir frequentemente,
recomendamos que se dirija a um
concessionário HYUNDAI e solicite
a revisão da bateria auxiliar e dos
componentes elétricos/eletrónicos.Quando a função está a ser
ativada a terceira luz indicadorade carregamento começa apiscar e a eletricidade de alta
voltagem está a fluir no veículo.Não toque no fio elétrico de alta
voltagem (laranja), no conectore em todos os componentes e
dispositivos elétricos. Poderia
provocar um choque elétrico e
sofrer ferimentos. Além disso,
não realize quaisquermodificações do seu veículo.
Se o fizer, pode afetar odesempenho do veículo e
causar um acidente.
AVISO
OAEEQ016025OAEE046143L

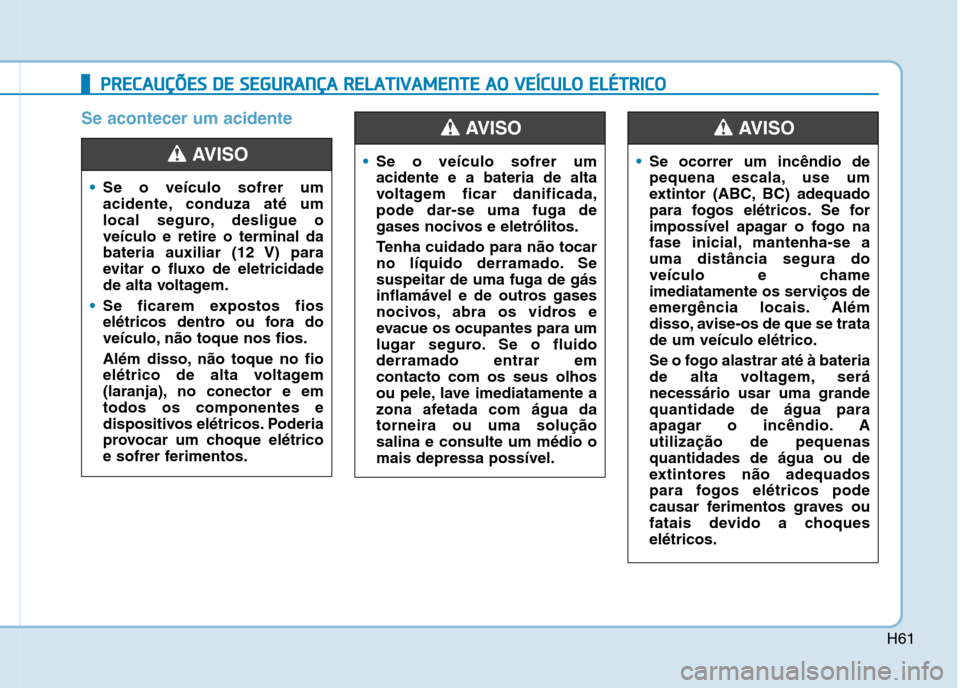

H61
Se acontecer um acidente
PPRR EECCAA UU ÇÇÕÕ EESS DD EE SS EE GG UU RRAA NN ÇÇAA RR EELLAA TTIIVV AA MM EENN TTEE AA OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO

Se o veículo sofrer um
acidente, conduza até um
local seguro, desligue oveículo e retire o terminal da
bateria auxiliar (12 V) para
evitar o fluxo de eletricidade
de alta voltagem.
Se ficarem expostos fios
elétricos dentro ou fora do
veículo, não toque nos fios.
Além disso, não toque no fio
elétrico de alta voltagem
(laranja), no conector e emtodos os componentes e
dispositivos elétricos. Poderia
provocar um choque elétrico
e sofrer ferimentos.
AVISOSe o veículo sofrer um acidente e a bateria de alta
voltagem ficar danificada,
pode dar-se uma fuga de
gases nocivos e eletrólitos.
Tenha cuidado para não tocar
no líquido derramado. Sesuspeitar de uma fuga de gás
inflamável e de outros gases
nocivos, abra os vidros e
evacue os ocupantes para um
lugar seguro. Se o fluidoderramado entrar emcontacto com os seus olhos
ou pele, lave imediatamente a
zona afetada com água datorneira ou uma soluçãosalina e consulte um médio omais depressa possível.
AVISO
Se ocorrer um incêndio de
pequena escala, use um
extintor (ABC, BC) adequado
para fogos elétricos. Se for
impossível apagar o fogo na
fase inicial, mantenha-se auma distância segura do
veículo e chame
imediatamente os serviços de
emergência locais. Além
disso, avise-os de que se tratade um veículo elétrico.
Se o fogo alastrar até à bateria
de alta voltagem, seránecessário usar uma grandequantidade de água para
apagar o incêndio. Autilização de pequenasquantidades de água ou de
extintores não adequados
para fogos elétricos pode
causar ferimentos graves ou
fatais devido a choqueselétricos.
AVISO

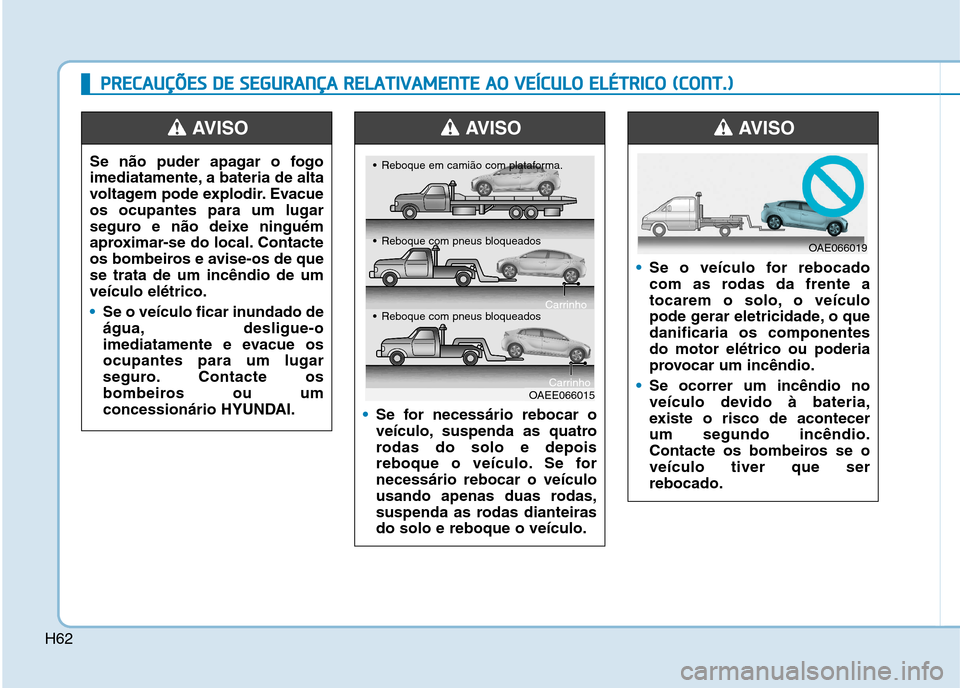

H62
PPRR EECCAA UU ÇÇÕÕ EESS DD EE SS EE GG UU RRAA NN ÇÇAA RR EELLAA TTIIVV AA MM EENN TTEE AA OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO (( CC OO NNTT..))
Se não puder apagar o fogo
imediatamente, a bateria de alta
voltagem pode explodir. Evacueos ocupantes para um lugar
seguro e não deixe ninguém
aproximar-se do local. Contacte
os bombeiros e avise-os de quese trata de um incêndio de umveículo elétrico.
Se o veículo ficar inundado de
água, desligue-o
imediatamente e evacue osocupantes para um lugar
seguro. Contacte os
bombeiros ou um
concessionário HYUNDAI.
AVISO
Se o veículo for rebocado
com as rodas da frente a
tocarem o solo, o veículo
pode gerar eletricidade, o quedanificaria os componentesdo motor elétrico ou poderia
provocar um incêndio.
Se ocorrer um incêndio no
veículo devido à bateria,
existe o risco de acontecerum segundo incêndio.
Contacte os bombeiros se oveículo tiver que serrebocado.
AVISO
Se for necessário rebocar o
veículo, suspenda as quatro
rodas do solo e depois
reboque o veículo. Se fornecessário rebocar o veículo
usando apenas duas rodas,
suspenda as rodas dianteirasdo solo e reboque o veículo.
AVISO
OAE066019
OAEE066015
Reboque em camião com plataforma.
Reboque com pneus bloqueados
Carrinho
Carrinho Reboque com pneus bloqueados

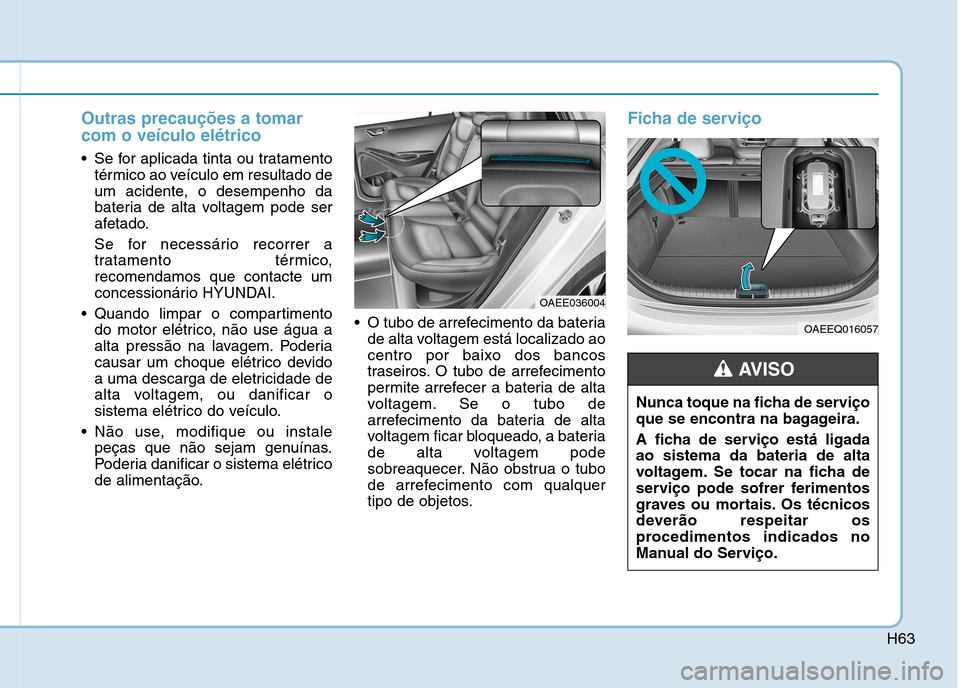

H63
Outras precauções a tomar com o veículo elétrico
Se for aplicada tinta ou tratamentotérmico ao veículo em resultado de
um acidente, o desempenho da
bateria de alta voltagem pode ser
afetado.
Se for necessário recorrer a
tratamento térmico,recomendamos que contacte um
concessionário HYUNDAI.
Quando limpar o compartimento do motor elétrico, não use água a
alta pressão na lavagem. Poderia
causar um choque elétrico devido
a uma descarga de eletricidade de
alta voltagem, ou danificar o
sistema elétrico do veículo.
Não use, modifique ou instale peças que não sejam genuínas.
Poderia danificar o sistema elétrico
de alimentação. O tubo de arrefecimento da bateria
de alta voltagem está localizado aocentro por baixo dos bancos
traseiros. O tubo de arrefecimento
permite arrefecer a bateria de alta
voltagem. Se o tubo de
arrefecimento da bateria de alta
voltagem ficar bloqueado, a bateria
de alta voltagem pode
sobreaquecer. Não obstrua o tubo
de arrefecimento com qualquer
tipo de objetos.
Ficha de serviço
OAEE036004
OAEEQ016057
Nunca toque na ficha de serviço
que se encontra na bagageira.
A ficha de serviço está ligada ao sistema da bateria de alta
voltagem. Se tocar na ficha de
serviço pode sofrer ferimentos
graves ou mortais. Os técnicos
deverão respeitar os
procedimentos indicados no
Manual do Serviço.
AVISO
