7-43
7
Manutenção

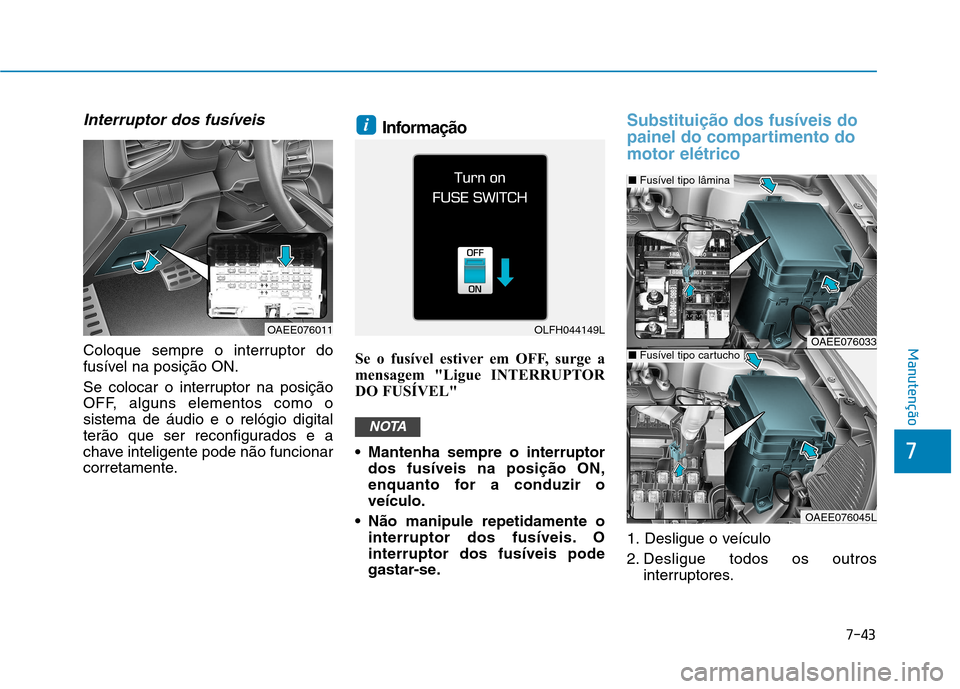

Interruptor dos fusíveis
Coloque sempre o interruptor do
fusível na posição ON.
Se colocar o interruptor na posição
OFF, alguns elementos como osistema de áudio e o relógio digital
terão que ser reconfigurados e a
chave inteligente pode não funcionar
corretamente.Informação
Se o fusível estiver em OFF, surge a
mensagem "Ligue INTERRUPTOR
DO FUSÍVEL"
Mantenha sempre o interruptor dos fusíveis na posição ON,
enquanto for a conduzir oveículo.
Não manipule repetidamente o interruptor dos fusíveis. Ointerruptor dos fusíveis pode
gastar-se.
Substituição dos fusíveis do
painel do compartimento domotor elétrico
1. Desligue o veículo
2. Desligue todos os outros interruptores.
NOTA
i
OAEE076011OLFH044149LOAEE076033
OAEE076045L
■Fusível tipo lâmina
■Fusível tipo cartucho

7-44
Manutenção

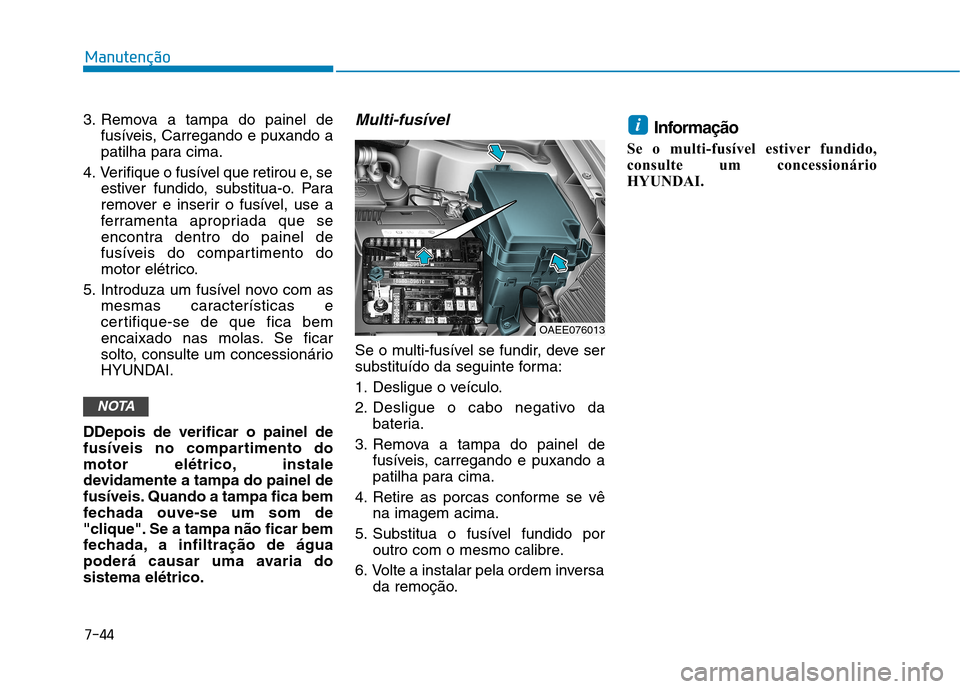

3. Remova a tampa do painel defusíveis, Carregando e puxando a
patilha para cima.
4. Verifique o fusível que retirou e, se estiver fundido, substitua-o. Para
remover e inserir o fusível, use a
ferramenta apropriada que se
encontra dentro do painel de
fusíveis do compartimento do
motor elétrico.
5. Introduza um fusível novo com as mesmas características e
certifique-se de que fica bem
encaixado nas molas. Se ficar
solto, consulte um concessionário
HYUNDAI.
DDepois de verificar o painel de
fusíveis no compartimento do
motor elétrico, instale
devidamente a tampa do painel de
fusíveis. Quando a tampa fica bem
fechada ouve-se um som de
"clique". Se a tampa não ficar bem
fechada, a infiltração de água
poderá causar uma avaria dosistema elétrico.Multi-fusível
Se o multi-fusível se fundir, deve ser
substituído da seguinte forma:
1. Desligue o veículo.
2. Desligue o cabo negativo da bateria.
3. Remova a tampa do painel de fusíveis, carregando e puxando a
patilha para cima.
4. Retire as porcas conforme se vê na imagem acima.
5. Substitua o fusível fundido por outro com o mesmo calibre.
6. Volte a instalar pela ordem inversa da remoção. Informação
Se o multi-fusível estiver fundido,
consulte um concessionário
HYUNDAI.
i
NOTA
OAEE076013

7-45
7
Manutenção

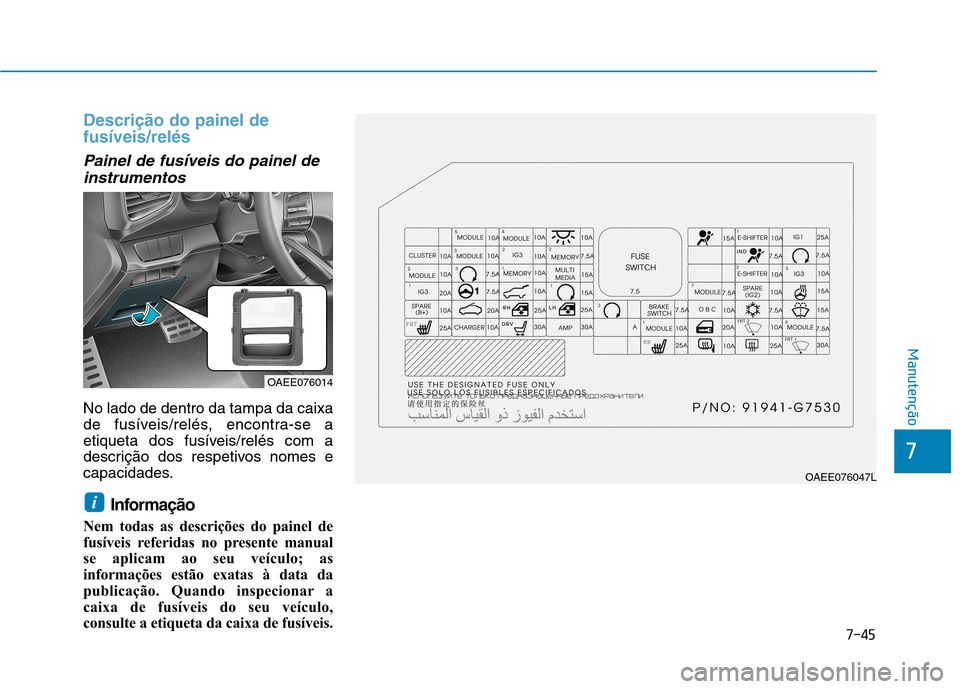

Descrição do painel de fusíveis/relés
Painel de fusíveis do painel deinstrumentos
No lado de dentro da tampa da caixa
de fusíveis/relés, encontra-se a
etiqueta dos fusíveis/relés com a
descrição dos respetivos nomes e
capacidades.
Informação
Nem todas as descrições do painel de
fusíveis referidas no presente manual
se aplicam ao seu veículo; as
informações estão exatas à data da
publicação. Quando inspecionar a
caixa de fusíveis do seu veículo,
consulte a etiqueta da caixa de fusíveis.
i
OAEE076047L
OAEE076014

Manutenção

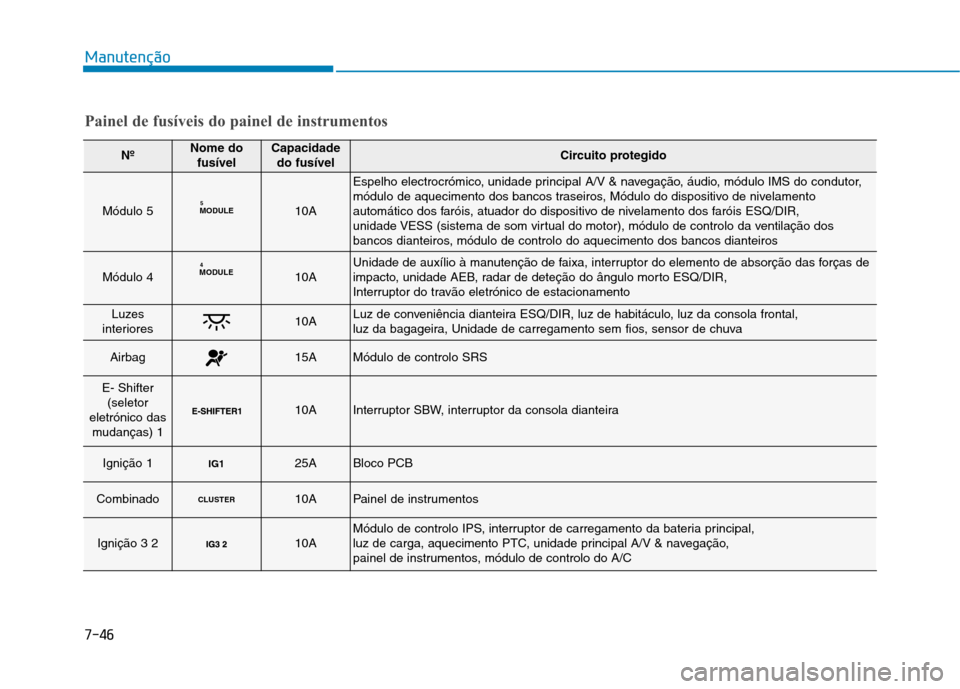

Painel de fusíveis do painel de instrumentos
NºNome dofusívelCapacidadedo fusívelCircuito protegido
Módulo 5MODULE510A
Espelho electrocrómico, unidade principal A/V & navegação, áudio, módulo IMS do condutor,
módulo de aquecimento dos bancos traseiros, Módulo do dispositivo de nivelamento
automático dos faróis, atuador do dispositivo de nivelamento dos faróis ESQ/DIR,
unidade VESS (sistema de som virtual do motor), módulo de controlo da ventilação dos
bancos dianteiros, módulo de controlo do aquecimento dos bancos dianteiros
Módulo 4MODULE410AUnidade de auxílio à manutenção de faixa, interruptor do elemento de absorção das forças de
impacto, unidade AEB, radar de deteção do ângulo morto ESQ/DIR,
Interruptor do travão eletrónico de estacionamento
Luzes
interiores10ALuz de conveniência dianteira ESQ/DIR, luz de habitáculo, luz da consola frontal,
luz da bagageira, Unidade de carregamento sem fios, sensor de chuva
Airbag15AMódulo de controlo SRS
E- Shifter
(seletor
eletrónico das mudanças) 1
10AInterruptor SBW, interruptor da consola dianteira
Ignição 1IG125ABloco PCB
CombinadoCLU STER10APainel de instrumentos
Ignição 3 210AMódulo de controlo IPS, interruptor de carregamento da bateria principal,
luz de carga, aquecimento PTC, unidade principal A/V & navegação,
painel de instrumentos, módulo de controlo do A/C
7-46

7
Manutenção

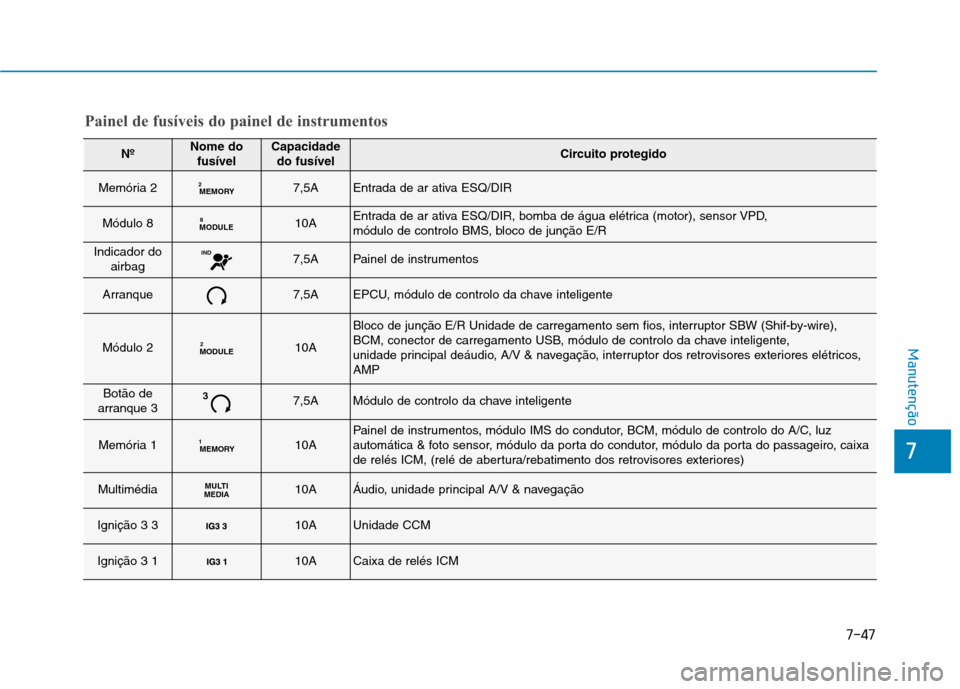

NºNome dofusívelCapacidadedo fusívelCircuito protegido
Memória 2MEMORY
27,5AEntrada de ar ativa ESQ/DIR
Módulo 8MODULE 810AEntrada de ar ativa ESQ/DIR, bomba de água elétrica (motor), sensor VPD,
módulo de controlo BMS, bloco de junção E/R
Indicador do
airbagIND7,5APainel de instrumentos
Arranque7,5AEPCU, módulo de controlo da chave inteligente
Módulo 2MODULE210A
Bloco de junção E/R Unidade de carregamento sem fios, interruptor SBW (Shif-by-wire),
BCM, conector de carregamento USB, módulo de controlo da chave inteligente,
unidade principal deáudio, A/V & navegação, interruptor dos retrovisores exteriores elétricos,AMP
Botão de
arranque 337,5AMódulo de controlo da chave inteligente
Memória 1MEMORY
110APainel de instrumentos, módulo IMS do condutor, BCM, módulo de controlo do A/C, luz
automática & foto sensor, módulo da porta do condutor, módulo da porta do passageiro, caixa
de relés ICM, (relé de abertura/rebatimento dos retrovisores exteriores)
MultimédiaMULTI
MEDIA10AÁudio, unidade principal A/V & navegação
Ignição 3 310AUnidade CCM
Ignição 3 110ACaixa de relés ICM
Painel de fusíveis do painel de instrumentos
7-47

Manutenção

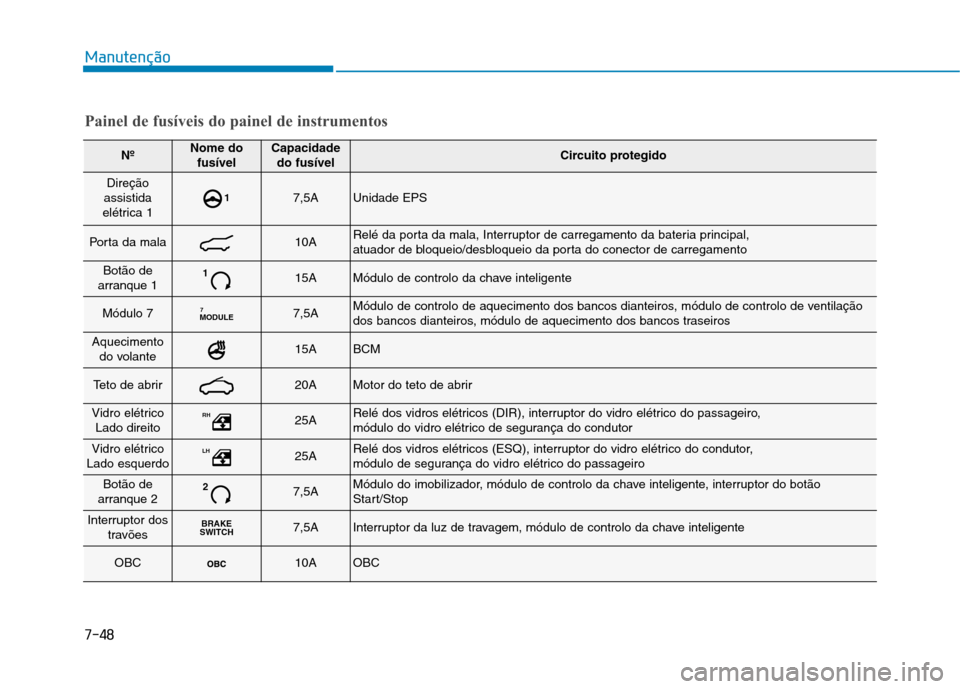

Painel de fusíveis do painel de instrumentos
NºNome dofusívelCapacidadedo fusívelCircuito protegido
Direção
assistida
elétrica 117,5AUnidade EPS
Porta da mala 10ARelé da porta da mala, Interruptor de carregamento da bateria principal,
atuador de bloqueio/desbloqueio da porta do conector de carregamento
Botão de
arranque 1115AMódulo de controlo da chave inteligente
Módulo 7MODULE 77,5AMódulo de controlo de aquecimento dos bancos dianteiros, módulo de controlo de ventilação
dos bancos dianteiros, módulo de aquecimento dos bancos traseiros
Aquecimento
do volante15ABCM
Teto de abrir20AMotor do teto de abrir
Vidro elétricoLado direitoRH25ARelé dos vidros elétricos (DIR), interruptor do vidro elétrico do passageiro,
módulo do vidro elétrico de segurança do condutor
Vidro elétrico
Lado esquerdoLH25ARelé dos vidros elétricos (ESQ), interruptor do vidro elétrico do condutor,
módulo de segurança do vidro elétrico do passageiro
Botão de
arranque 227,5AMódulo do imobilizador, módulo de controlo da chave inteligente, interruptor do botão
Start/Stop
Interruptor dos travõesBRAKE
S WITCH7,5AInterruptor da luz de travagem, módulo de controlo da chave inteligente
OBC10AOBC
7-48

7-49
Manutenção

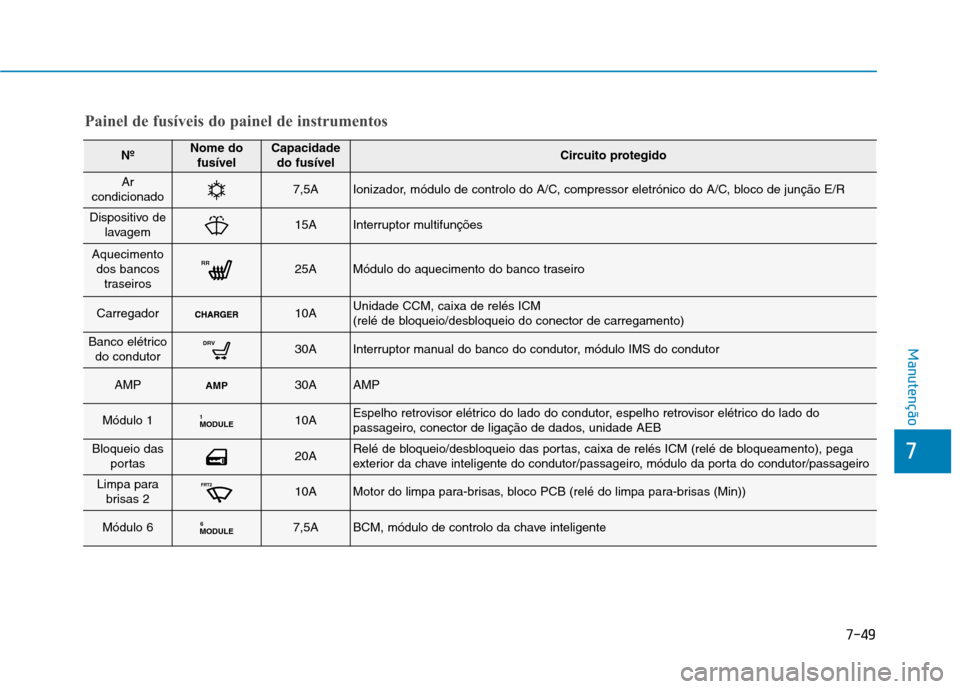

Painel de fusíveis do painel de instrumentos
NºNome dofusívelCapacidadedo fusívelCircuito protegido
Ar
condicionado7,5AIonizador, módulo de controlo do A/C, compressor eletrónico do A/C, bloco de junção E/R
Dispositivo de lavagem15AInterruptor multifunções
Aquecimentodos bancos traseirosRR25AMódulo do aquecimento do banco traseiro
Carregador10AUnidade CCM, caixa de relés ICM
(relé de bloqueio/desbloqueio do conector de carregamento)
Banco elétricodo condutorDRV30AInterruptor manual do banco do condutor, módulo IMS do condutor
AMPAMP30AAMP
Módulo 1MODULE110AEspelho retrovisor elétrico do lado do condutor, espelho retrovisor elétrico do lado do
passageiro, conector de ligação de dados, unidade AEB
Bloqueio das
portas20ARelé de bloqueio/desbloqueio das portas, caixa de relés ICM (relé de bloqueamento), pega
exterior da chave inteligente do condutor/passageiro, módulo da porta do condutor/passageiro
Limpa parabrisas 2FRT210AMotor do limpa para-brisas, bloco PCB (relé do limpa para-brisas (Min))
Módulo 6MODULE67,5ABCM, módulo de controlo da chave inteligente
7

7-50

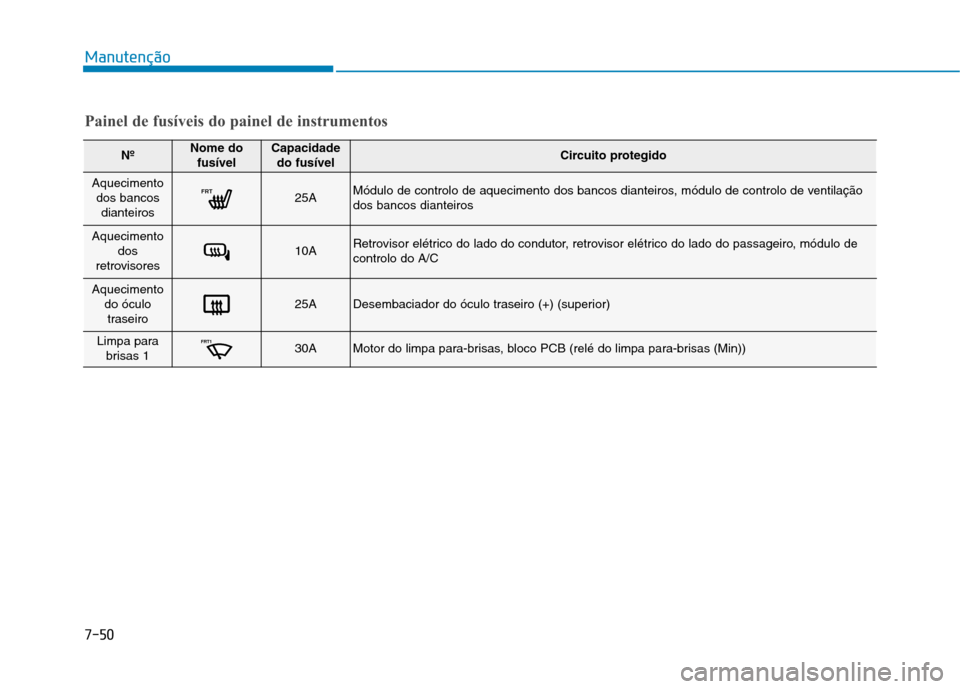

Manutenção
NºNome dofusívelCapacidadedo fusívelCircuito protegido
Aquecimentodos bancos dianteirosFRT25AMódulo de controlo de aquecimento dos bancos dianteiros, módulo de controlo de ventilação dos bancos dianteiros
Aquecimento dos
retrovisores10ARetrovisor elétrico do lado do condutor, retrovisor elétrico do lado do passageiro, módulo de controlo do A/C
Aquecimento do óculotraseiro25ADesembaciador do óculo traseiro (+) (superior)
Limpa para brisas 1FRT130AMotor do limpa para-brisas, bloco PCB (relé do limpa para-brisas (Min))
Painel de fusíveis do painel de instrumentos
