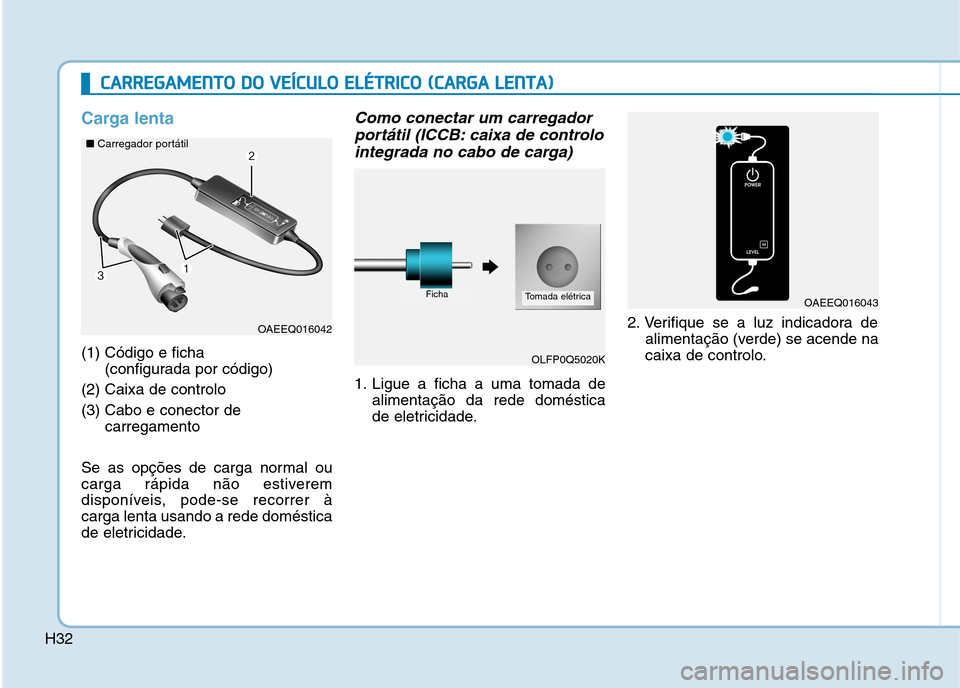

Carga lenta
(1) Código e ficha (configurada por código)
(2) Caixa de controlo (3) Cabo e conector de carregamento
Se as opções de carga normal ou
carga rápida não estiverem
disponíveis, pode-se recorrer àcarga lenta usando a rede doméstica
de eletricidade.
Como conectar um carregador portátil (ICCB: caixa de controlo
integrada no cabo de carga)
1. Ligue a ficha a uma tomada de alimentação da rede doméstica
de eletricidade. 2. Verifique se a luz indicadora de
alimentação (verde) se acende na
caixa de controlo.
CCAA RRRREEGG AAMM EENN TTOO DD OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO (( CC AA RRGG AA LL EE NN TTAA ))
OAEEQ016042
OLFP0Q5020K
FichaTomada elétricaOAEEQ016043
■
Carregador portátil

H33
CCAA RRRREEGG AAMM EENN TTOO DD OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO (( CC AA RRGG AA LL EE NN TTAA )) (( CC OO NNTT..))

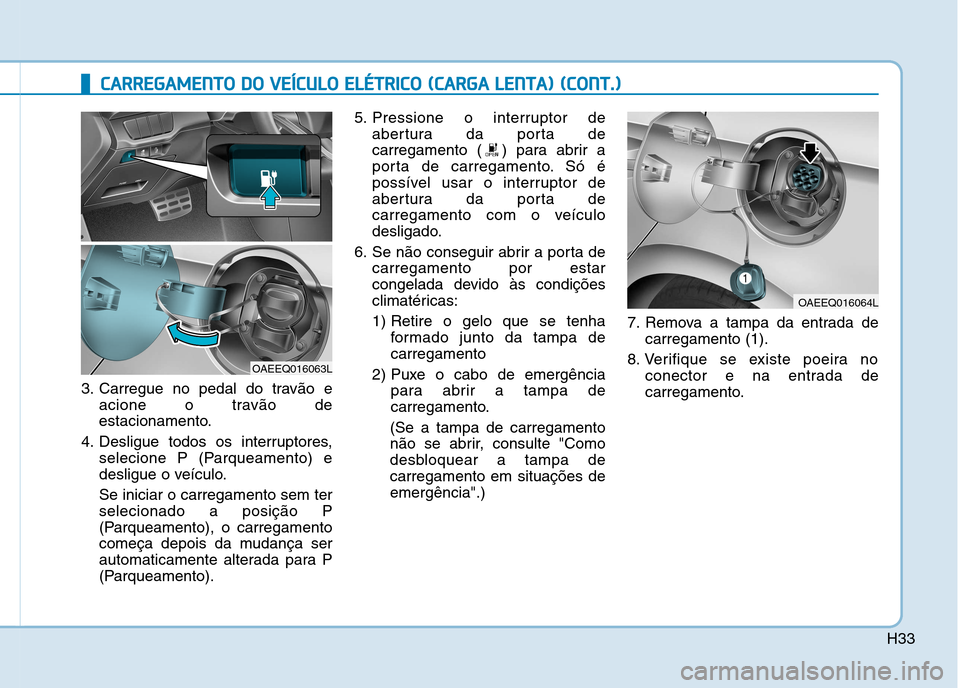

3. Carregue no pedal do travão e
acione o travão de
estacionamento.
4. Desligue todos os interruptores, selecione P (Parqueamento) e
desligue o veículo. Se iniciar o carregamento sem ter selecionado a posição P
(Parqueamento), o carregamento
começa depois da mudança ser
automaticamente alterada para P
(Parqueamento). 5. Pressione o interruptor de
abertura da porta de
carregamento ( ) para abrir a
porta de carregamento. Só é
possível usar o interruptor de
abertura da porta de
carregamento com o veículo
desligado.
6. Se não conseguir abrir a porta de carregamento por estar
congelada devido às condições
climatéricas:
1) Retire o gelo que se tenha formado junto da tampa decarregamento
2) Puxe o cabo de emergência para abrir a tampa de
carregamento.
(Se a tampa de carregamento
não se abrir, consulte "Como
desbloquear a tampa decarregamento em situações deemergência".) 7. Remova a tampa da entrada de
carregamento (1).
8. Verifique se existe poeira no conector e na entrada de
carregamento.
OAEEQ016063L
OAEEQ016064L

H34

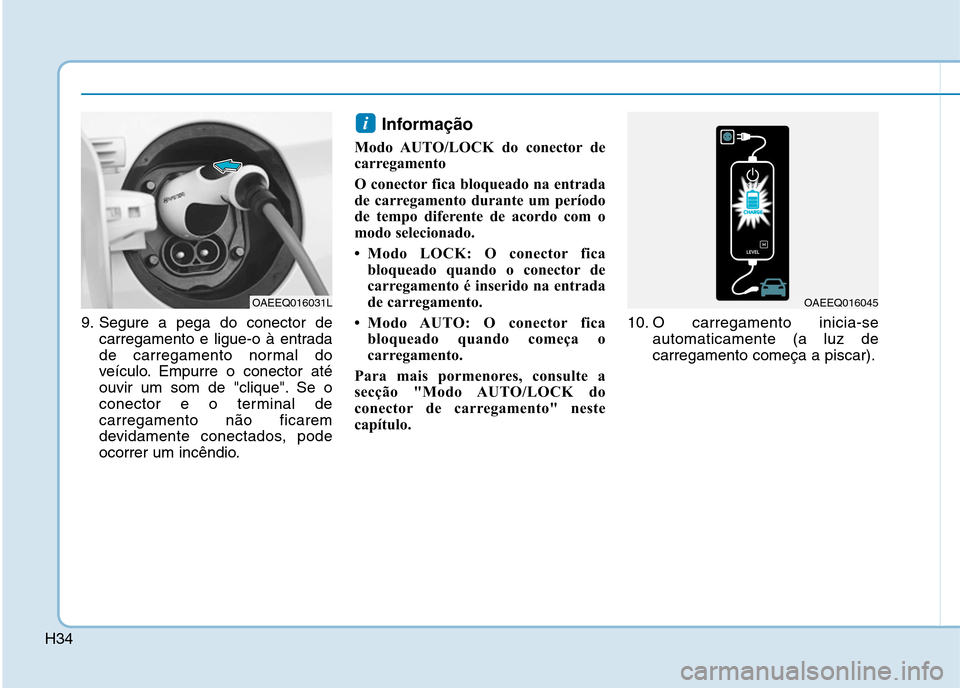

9. Segure a pega do conector decarregamento e ligue-o à entrada
de carregamento normal do
veículo. Empurre o conector até
ouvir um som de "clique". Se o
conector e o terminal decarregamento não ficarem
devidamente conectados, pode
ocorrer um incêndio. Informação
Modo AUTO/LOCK do conector de
carregamento
O conector fica bloqueado na entrada
de carregamento durante um período
de tempo diferente de acordo com o
modo selecionado.
 Modo LOCK: O conector fica bloqueado quando o conector de
carregamento é inserido na entrada
de carregamento.
 Modo AUTO: O conector fica bloqueado quando começa o
carregamento.
Para mais pormenores, consulte a
secção "Modo AUTO/LOCK do
conector de carregamento" neste
capítulo. 10. O carregamento inicia-se
automaticamente (a luz decarregamento começa a piscar).
i
OAEEQ016045OAEEQ016031L

H35
CCAA RRRREEGG AAMM EENN TTOO DD OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO (( CC AA RRGG AA LL EE NN TTAA )) (( CC OO NNTT..))

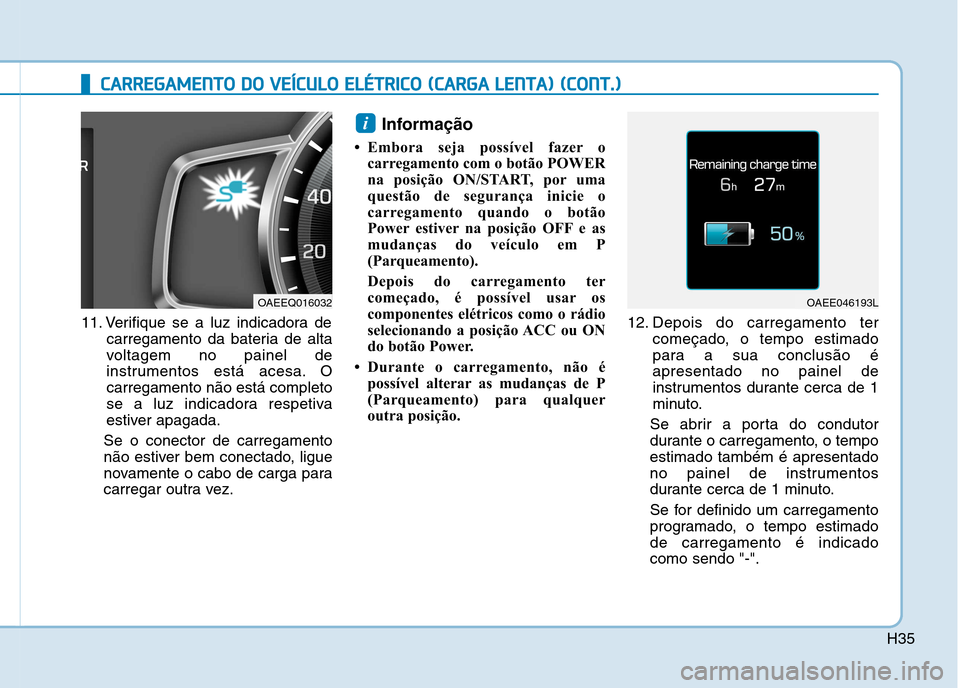

11. Verifique se a luz indicadora de
carregamento da bateria de alta
voltagem no painel de
instrumentos está acesa. Ocarregamento não está completo
se a luz indicadora respetiva
estiver apagada.
Se o conector de carregamento
não estiver bem conectado, ligue
novamente o cabo de carga para
carregar outra vez. Informação
 Embora seja possível fazer o carregamento com o botão POWER
na posição ON/START, por uma
questão de segurança inicie o
carregamento quando o botão
Power estiver na posição OFF e as
mudanças do veículo em P
(Parqueamento).
Depois do carregamento ter
começado, é possível usar os
componentes elétricos como o rádio
selecionando a posição ACC ou ON
do botão Power.
 Durante o carregamento, não é possível alterar as mudanças de P
(Parqueamento) para qualquer
outra posição. 12. Depois do carregamento ter
começado, o tempo estimado
para a sua conclusão éapresentado no painel de
instrumentos durante cerca de 1
minuto.
Se abrir a porta do condutor
durante o carregamento, o tempoestimado também é apresentado
no painel de instrumentos
durante cerca de 1 minuto.
Se for definido um carregamento
programado, o tempo estimadode carregamento é indicadocomo sendo "-".
i
OAEE046193LOAEEQ016032

H36
Informação
Conforme o estado e durabilidade da
bateria de alta voltagem, as
especificações do carregador e a
temperatura ambiente, o tempo
necessário para carregar a bateria

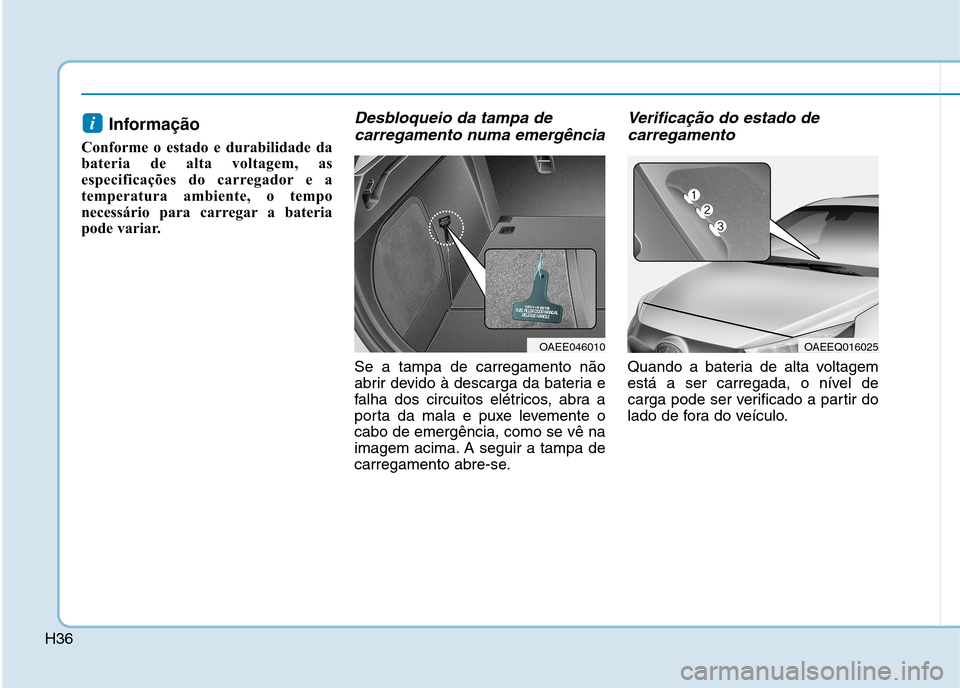

pode variar.Desbloqueio da tampa de carregamento numa emergência
Se a tampa de carregamento não
abrir devido à descarga da bateria e
falha dos circuitos elétricos, abra a
porta da mala e puxe levemente ocabo de emergência, como se vê na
imagem acima. A seguir a tampa de
carregamento abre-se.
Verificação do estado decarregamento
Quando a bateria de alta voltagem
está a ser carregada, o nível de
carga pode ser verificado a partir do
lado de fora do veículo.
i
OAEE046010OAEEQ016025

H37
CCAA RRRREEGG AAMM EENN TTOO DD OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO (( CC AA RRGG AA LL EE NN TTAA )) (( CC OO NNTT..))

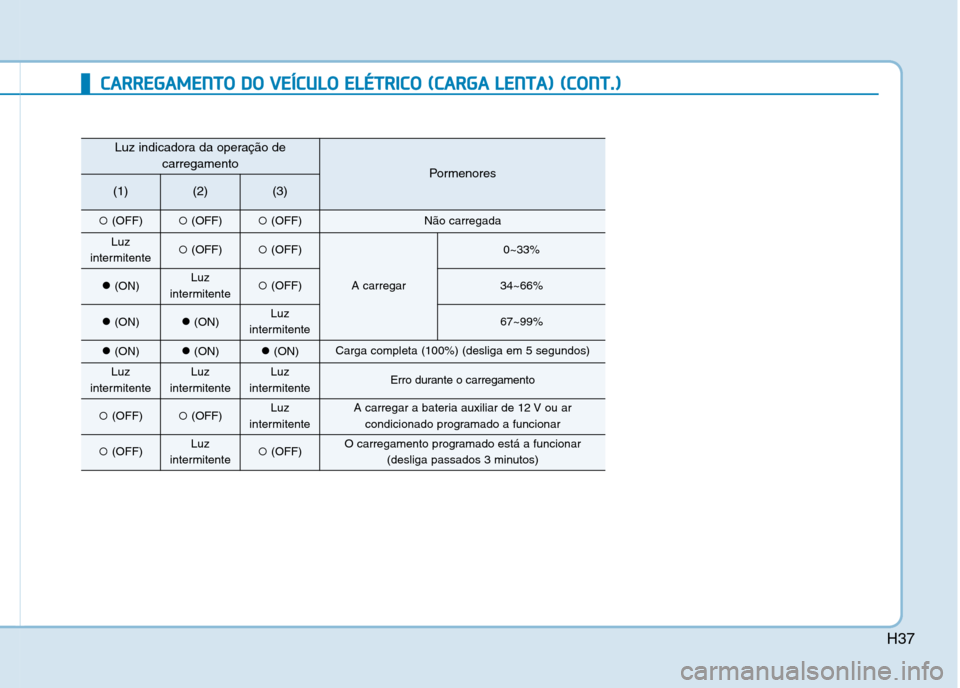

Luz indicadora da operação de
carregamento
Pormenores
(1)(2)(3)
(OFF)(OFF) (OFF)Não carregada
Luz
intermitente (OFF) (OFF)
A carregar
0~33%
(ON)Luz
intermitente (OFF)34~66%
(ON)(ON)Luz
intermitente67~99%
(ON)(ON)(ON)Carga completa (100%) (desliga em 5 segundos)
Luz
intermitenteLuz
intermitenteLuz
intermitenteErro durante o carregamento
(OFF)(OFF)Luz
intermitenteA carregar a bateria auxiliar de 12 V ou ar condicionado programado a funcionar
(OFF)Luz
intermitente (OFF)O carregamento programado está a funcionar
(desliga passados 3 minutos)

H38

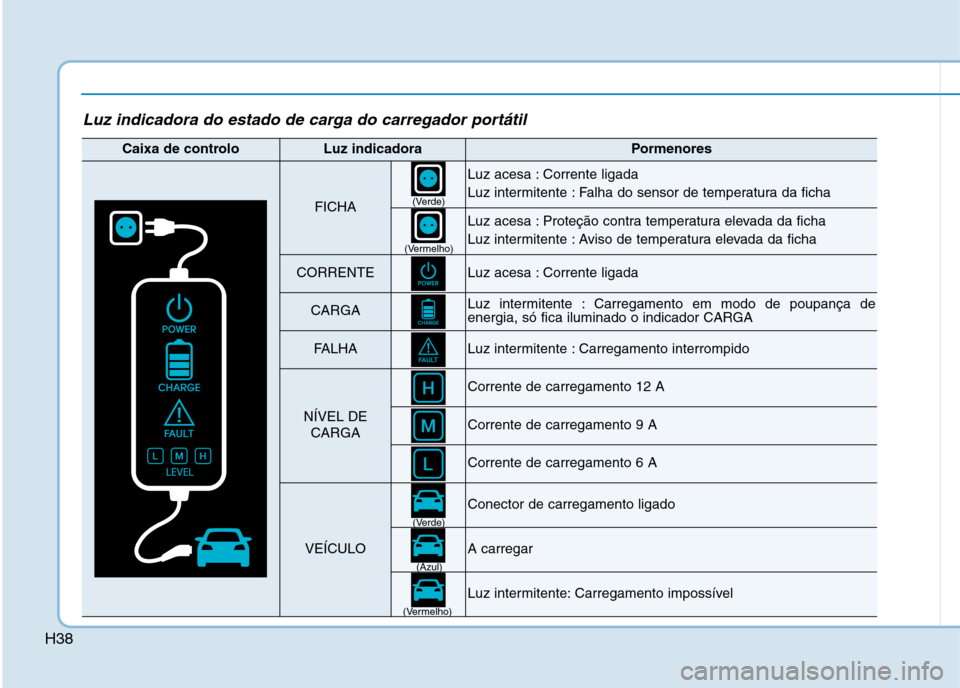

Luz indicadora do estado de carga do carregador portátil
Caixa de controloLuz indicadoraPormenores
FICHA
Luz acesa : Corrente ligada
Luz intermitente : Falha do sensor de temperatura da ficha
Luz acesa : Proteção contra temperatura elevada da ficha
Luz intermitente : Aviso de temperatura elevada da ficha
CORRENTELuz acesa : Corrente ligada
CARGALuz intermitente : Carregamento em modo de poupança de energia, só fica iluminado o indicador CARGA
FALHALuz intermitente : Carregamento interrompido
NÍVEL DECARGA
Corrente de carregamento 12 A
Corrente de carregamento 9 A
Corrente de carregamento 6 A
VEÍCULO
Conector de carregamento ligado
A carregar
Luz intermitente: Carregamento impossível
(Verde)
(Verde) (Azul)
(Vermelho) (Vermelho)

H39
CCAA RRRREEGG AAMM EENN TTOO DD OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO (( CC AA RRGG AA LL EE NN TTAA )) (( CC OO NNTT..))

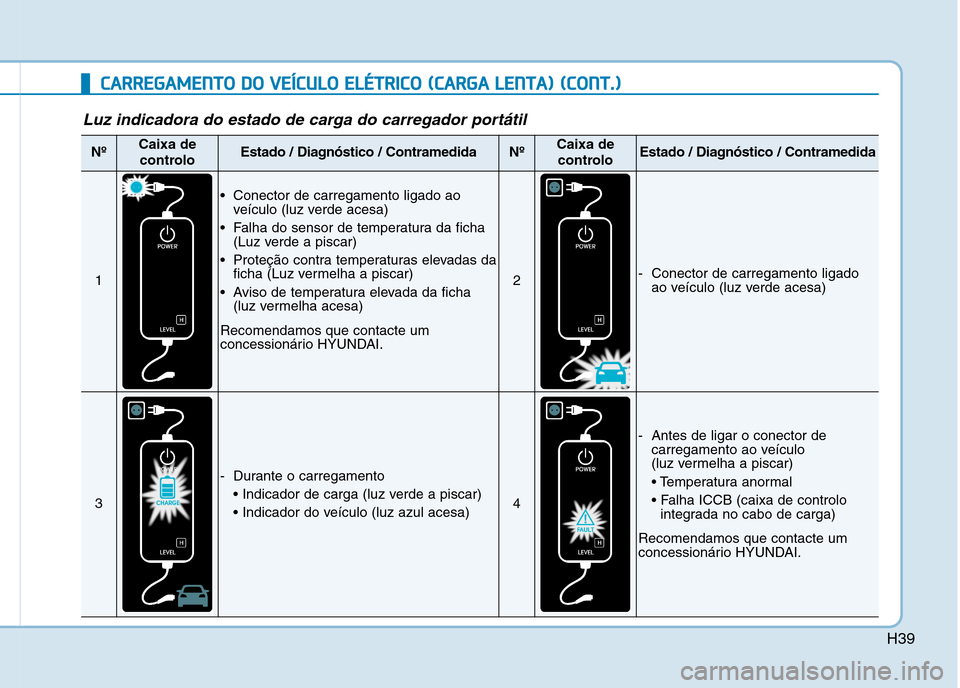

Luz indicadora do estado de carga do carregador portátil
NºCaixa de
controloEstado / Diagnóstico / ContramedidaNºCaixa decontroloEstado / Diagnóstico / Contramedida
1
Conector de carregamento ligado ao veículo (luz verde acesa)
Falha do sensor de temperatura da ficha (Luz verde a piscar)
Proteção contra temperaturas elevadas da ficha (Luz vermelha a piscar)
Aviso de temperatura elevada da ficha (luz vermelha acesa)
Recomendamos que contacte um
concessionário HYUNDAI.
2- Conector de carregamento ligado ao veículo (luz verde acesa)
3
- Durante o carregamento


4
- Antes de ligar o conector de carregamento ao veículo
(luz vermelha a piscar)

integrada no cabo de carga)
Recomendamos que contacte um
concessionário HYUNDAI.
