2017 Hyundai Ioniq Electric Manual do proprietário (in Portuguese)

7-59
7
Manutenção

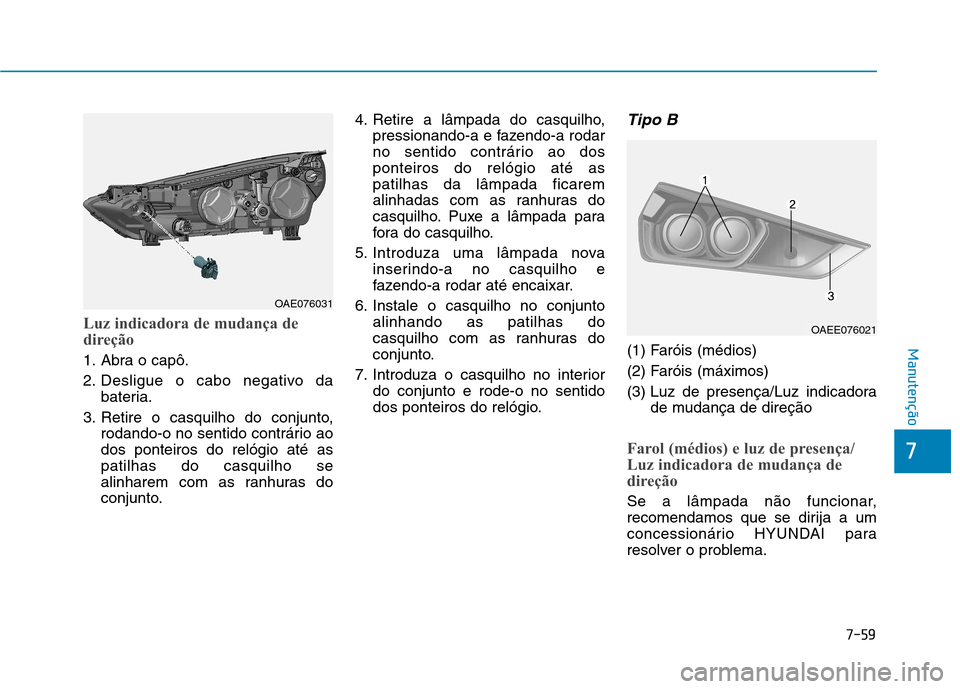

Luz indicadora de mudança de
direção
1. Abra o capô.
2. Desligue o cabo negativo dabateria.
3. Retire o casquilho do conjunto, rodando-o no sentido contrário ao dos ponteiros do relógio até aspatilhas do casquilho se
alinharem com as ranhuras do
conjunto. 4. Retire a lâmpada do casquilho,
pressionando-a e fazendo-a rodar
no sentido contrário ao dosponteiros do relógio até aspatilhas da lâmpada ficarem
alinhadas com as ranhuras do
casquilho. Puxe a lâmpada para
fora do casquilho.
5. Introduza uma lâmpada nova inserindo-a no casquilho e
fazendo-a rodar até encaixar.
6. Instale o casquilho no conjunto alinhando as patilhas do
casquilho com as ranhuras do
conjunto.
7. Introduza o casquilho no interior do conjunto e rode-o no sentido
dos ponteiros do relógio.
Tipo B
(1) Faróis (médios)
(2) Faróis (máximos)
(3) Luz de presença/Luz indicadora de mudança de direção
Farol (médios) e luz de presença/
Luz indicadora de mudança de
direção
Se a lâmpada não funcionar,
recomendamos que se dirija a um
concessionário HYUNDAI para
resolver o problema.
OAE076031
OAEE076021

7-60
Manutenção

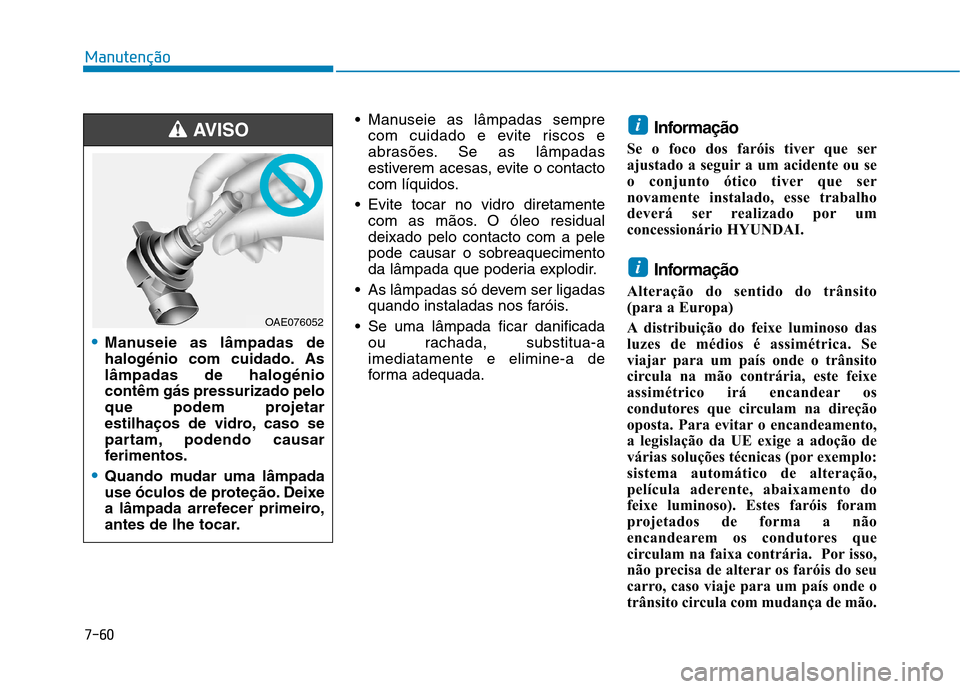

Manuseie as lâmpadas semprecom cuidado e evite riscos e
abrasões. Se as lâmpadas
estiverem acesas, evite o contacto
com líquidos.
Evite tocar no vidro diretamente com as mãos. O óleo residualdeixado pelo contacto com a pelepode causar o sobreaquecimento
da lâmpada que poderia explodir.
As lâmpadas só devem ser ligadas quando instaladas nos faróis.
Se uma lâmpada ficar danificada ou rachada, substitua-aimediatamente e elimine-a de
forma adequada. Informação
Se o foco dos faróis tiver que ser
ajustado a seguir a um acidente ou se
o conjunto ótico tiver que ser
novamente instalado, esse trabalho
deverá ser realizado por um
concessionário HYUNDAI.
Informação
Alteração do sentido do trânsito
(para a Europa)
A distribuição do feixe luminoso das
luzes de médios é assimétrica. Se
viajar para um país onde o trânsito
circula na mão contrária, este feixe
assimétrico irá encandear os
condutores que circulam na direção
oposta. Para evitar o encandeamento,
a legislação da UE exige a adoção de
várias soluções técnicas (por exemplo:
sistema automático de alteração,
película aderente, abaixamento do
feixe luminoso). Estes faróis foram
projetados de forma a não
encandearem os condutores que
circulam na faixa contrária. Por isso,
não precisa de alterar os faróis do seu
carro, caso viaje para um país onde o
trânsito circula com mudança de mão.
i
i
Manuseie as lâmpadas de
halogénio com cuidado. Aslâmpadas de halogéniocontêm gás pressurizado pelo
que podem projetar
estilhaços de vidro, caso se
partam, podendo causar
ferimentos.
Quando mudar uma lâmpada
use óculos de proteção. Deixe
a lâmpada arrefecer primeiro,
antes de lhe tocar.
AVISO
OAE076052

7-61
7
Manutenção

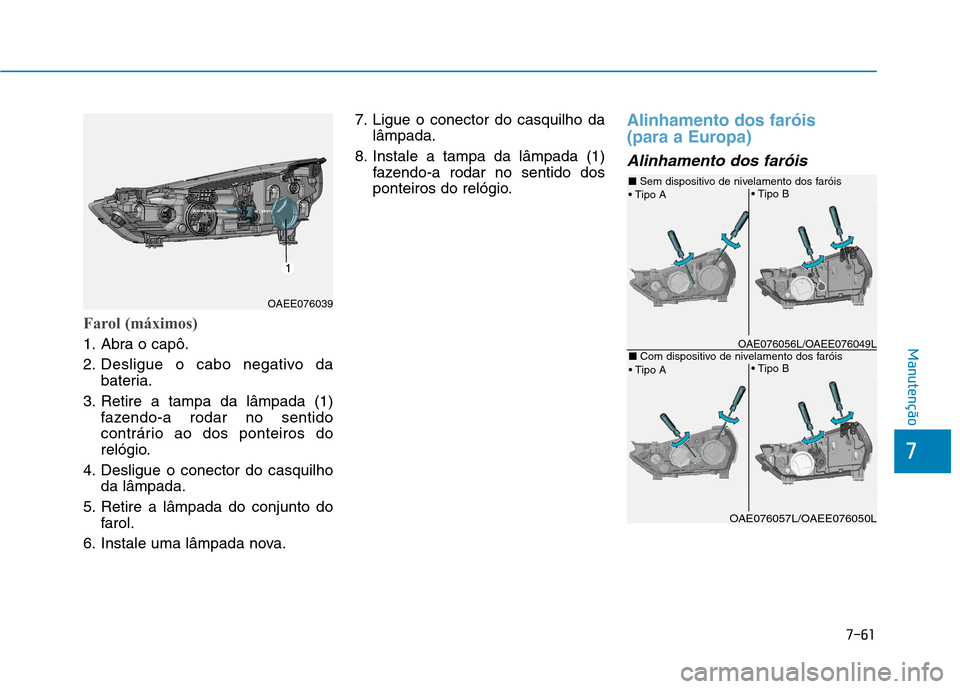

Farol (máximos)
1. Abra o capô.
2. Desligue o cabo negativo dabateria.
3. Retire a tampa da lâmpada (1) fazendo-a rodar no sentido
contrário ao dos ponteiros do
relógio.
4. Desligue o conector do casquilho da lâmpada.
5. Retire a lâmpada do conjunto do farol.
6. Instale uma lâmpada nova. 7. Ligue o conector do casquilho da
lâmpada.
8. Instale a tampa da lâmpada (1) fazendo-a rodar no sentido dos
ponteiros do relógio.
Alinhamento dos faróis
(para a Europa)
Alinhamento dos faróis
OAEE076039



OAE076056L/OAEE076049L
■ Sem dispositivo de nivelamento dos faróis
OAE076057L/OAEE076050L
■ Com dispositivo de nivelamento dos faróis

7-62
Manutenção

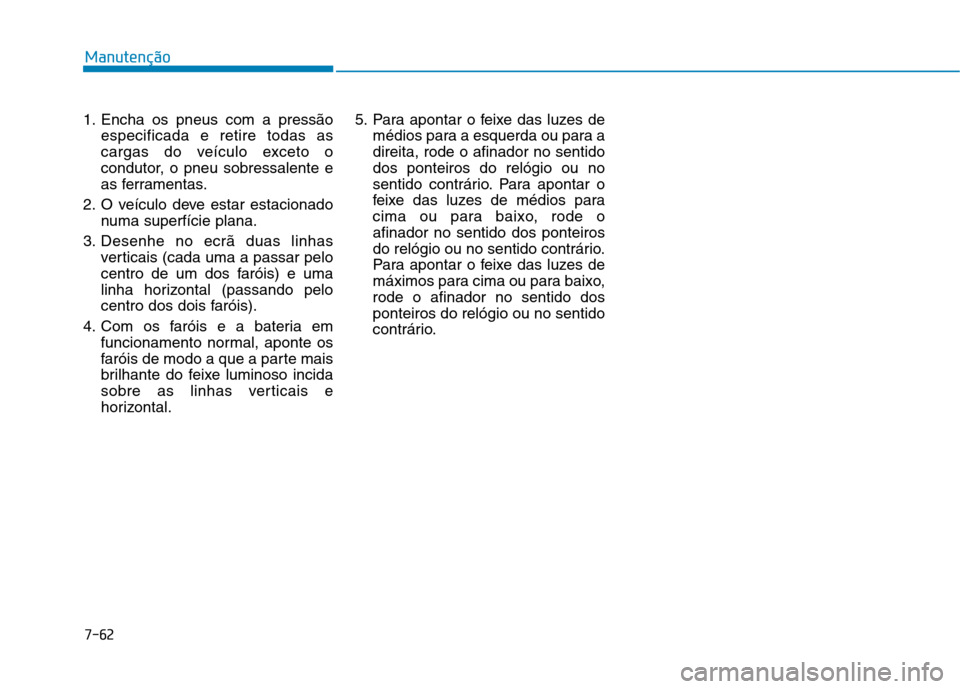

1. Encha os pneus com a pressãoespecificada e retire todas as
cargas do veículo exceto o
condutor, o pneu sobressalente e
as ferramentas.
2. O veículo deve estar estacionado numa superfície plana.
3. Desenhe no ecrã duas linhas verticais (cada uma a passar pelo
centro de um dos faróis) e uma
linha horizontal (passando pelo
centro dos dois faróis).
4. Com os faróis e a bateria em funcionamento normal, aponte os
faróis de modo a que a parte mais
brilhante do feixe luminoso incida
sobre as linhas verticais e
horizontal. 5. Para apontar o feixe das luzes de
médios para a esquerda ou para adireita, rode o afinador no sentidodos ponteiros do relógio ou no
sentido contrário. Para apontar o
feixe das luzes de médios para
cima ou para baixo, rode oafinador no sentido dos ponteiros
do relógio ou no sentido contrário.
Para apontar o feixe das luzes de
máximos para cima ou para baixo,rode o afinador no sentido dosponteiros do relógio ou no sentido
contrário.

7-63
7
Manutenção

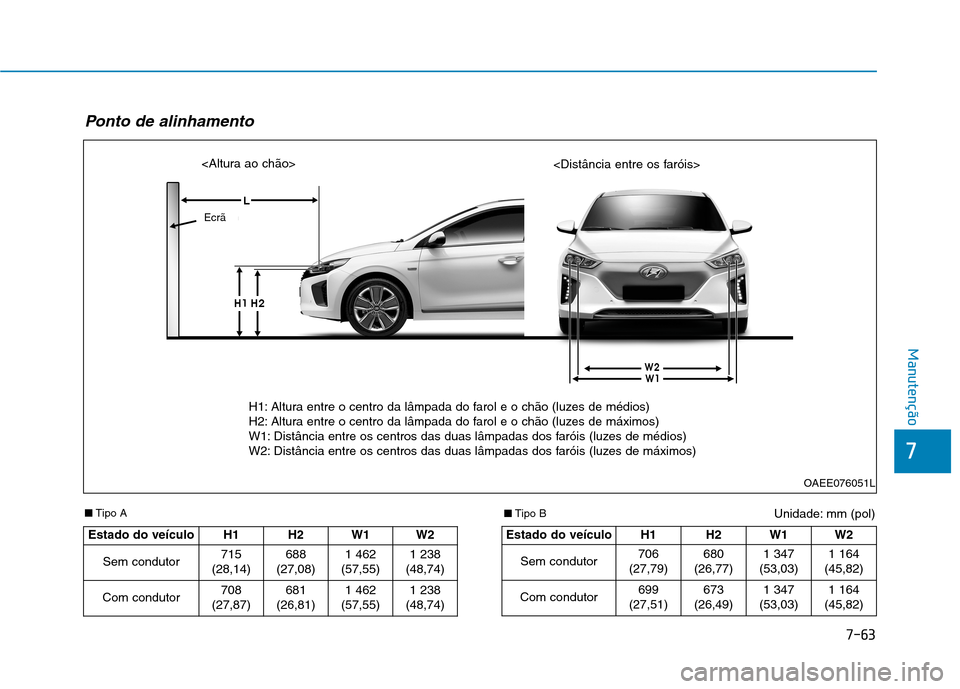

Unidade: mm (pol)
■
Tipo A
Ponto de alinhamento
OAEE076051L


Estado do veículo H1 H2
W1 W2
Sem condutor 715
(28,14) 688
(27,08)
1 462
(57,55) 1 238
(48,74)
Com condutor 708
(27,87) 681
(26,81)
1 462
(57,55) 1 238
(48,74)
Estado do veículo H1 H2W1 W2
Sem condutor 706
(27,79) 680
(26,77)
1 347
(53,03) 1 164
(45,82)
Com condutor 699
(27,51) 673
(26,49)
1 347
(53,03) 1 164
(45,82)
■ Tipo B
H1: Altura entre o centro da lâmpada do farol e o chão (luzes de médios)
H2: Altura entre o centro da lâmpada do farol e o chão (luzes de máximos)
W1: Distância entre os centros das duas lâmpadas dos faróis (luzes de médios)
W2: Distância entre os centros das duas lâmpadas dos faróis (luzes de máximos)
Ecrã

7-64
Manutenção

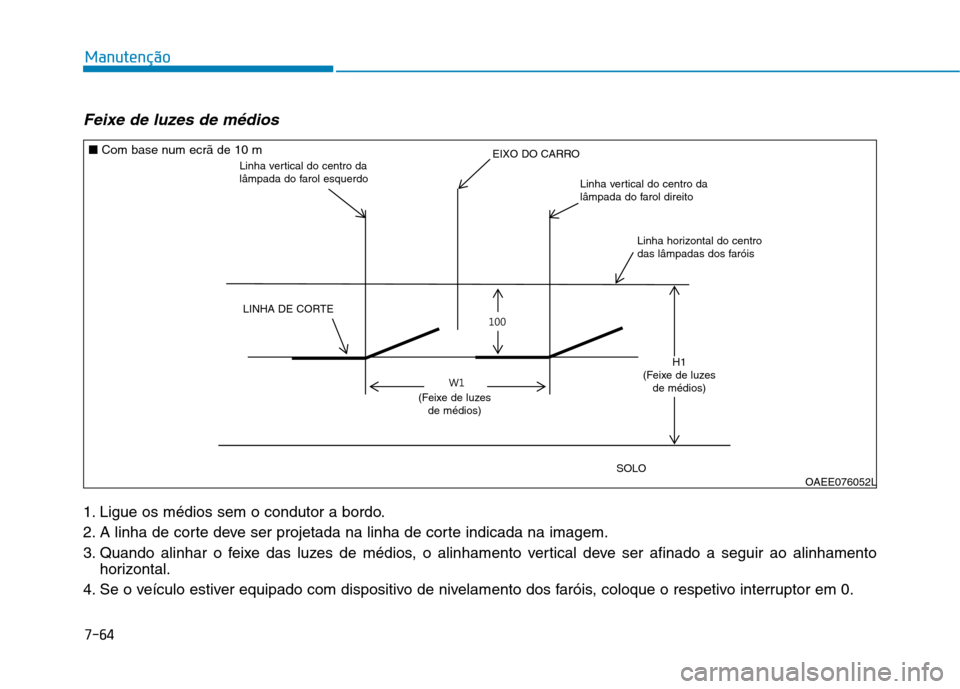

Feixe de luzes de médios
1. Ligue os médios sem o condutor a bordo.
2. A linha de corte deve ser projetada na linha de corte indicada na imagem.
3. Quando alinhar o feixe das luzes de médios, o alinhamento vertical deve ser afinado a seguir ao alinhamentohorizontal.
4. Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, coloque o respetivo interruptor em 0.
: &DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076052L
■
Com base num ecrã de 10 m
Linha vertical do centro da
lâmpada do farol esquerdo
Linha vertical do centro da
lâmpada do farol direito
Linha horizontal do centro
das lâmpadas dos faróis
EIXO DO CARRO
(Feixe de luzes
de médios)
H1
(Feixe de luzes de médios)
LINHA DE CORTE
SOLO

7-65
7
Manutenção

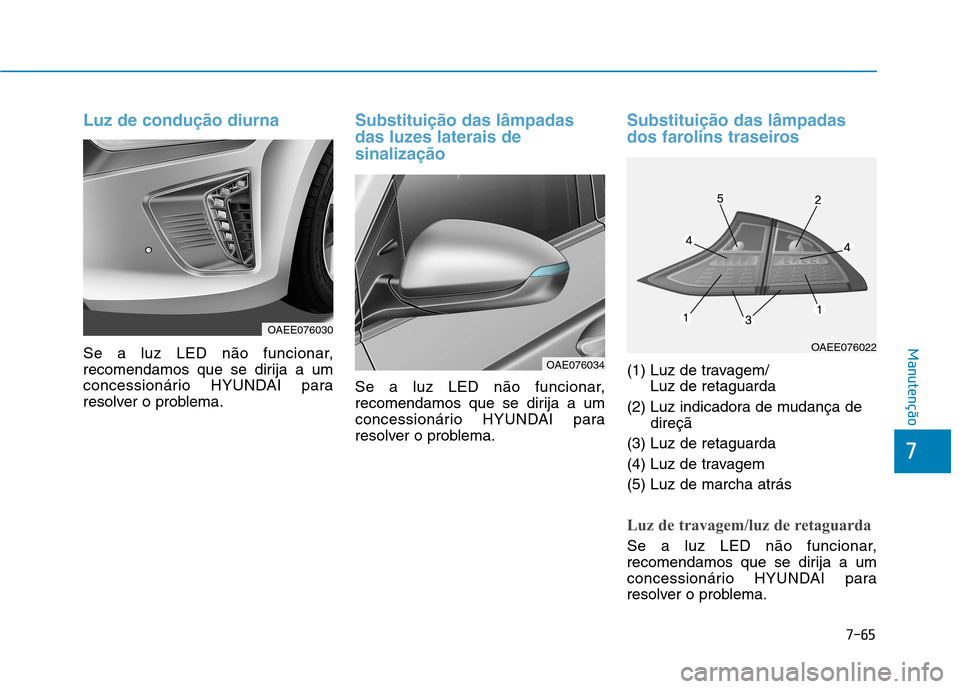

Luz de condução diurna
Se a luz LED não funcionar,
recomendamos que se dirija a um
concessionário HYUNDAI para
resolver o problema.
Substituição das lâmpadas
das luzes laterais desinalização
Se a luz LED não funcionar,
recomendamos que se dirija a um
concessionário HYUNDAI para
resolver o problema.
Substituição das lâmpadas
dos farolins traseiros
(1) Luz de travagem/Luz de retaguarda
(2) Luz indicadora de mudança de direçã
(3) Luz de retaguarda
(4) Luz de travagem(5) Luz de marcha atrás
Luz de travagem/luz de retaguarda
Se a luz LED não funcionar,
recomendamos que se dirija a um
concessionário HYUNDAI para
resolver o problema.
OAEE076030
OAE076034
OAEE076022

7-66
Manutenção

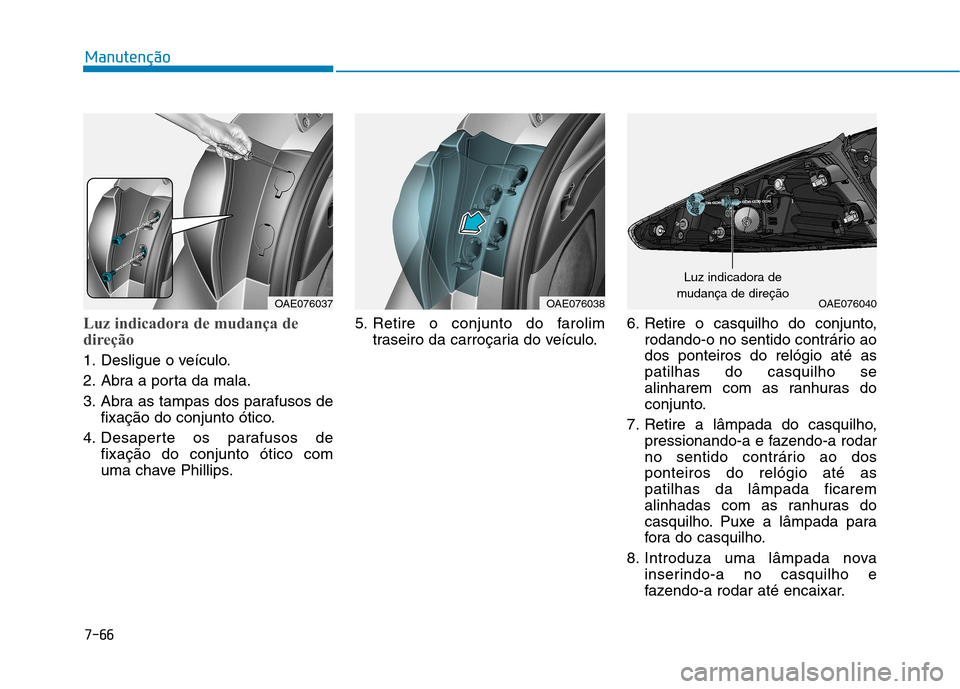

Luz indicadora de mudança de
direção
1. Desligue o veículo.
2. Abra a porta da mala.
3. Abra as tampas dos parafusos defixação do conjunto ótico.
4. Desaperte os parafusos de fixação do conjunto ótico com
uma chave Phillips. 5. Retire o conjunto do farolim
traseiro da carroçaria do veículo. 6. Retire o casquilho do conjunto,
rodando-o no sentido contrário aodos ponteiros do relógio até aspatilhas do casquilho se
alinharem com as ranhuras do
conjunto.
7. Retire a lâmpada do casquilho, pressionando-a e fazendo-a rodar
no sentido contrário ao dosponteiros do relógio até aspatilhas da lâmpada ficarem
alinhadas com as ranhuras do
casquilho. Puxe a lâmpada para
fora do casquilho.
8. Introduza uma lâmpada nova inserindo-a no casquilho e
fazendo-a rodar até encaixar.
OAE076038OAE076037OAE076040
Luz indicadora de
mudança de direção
