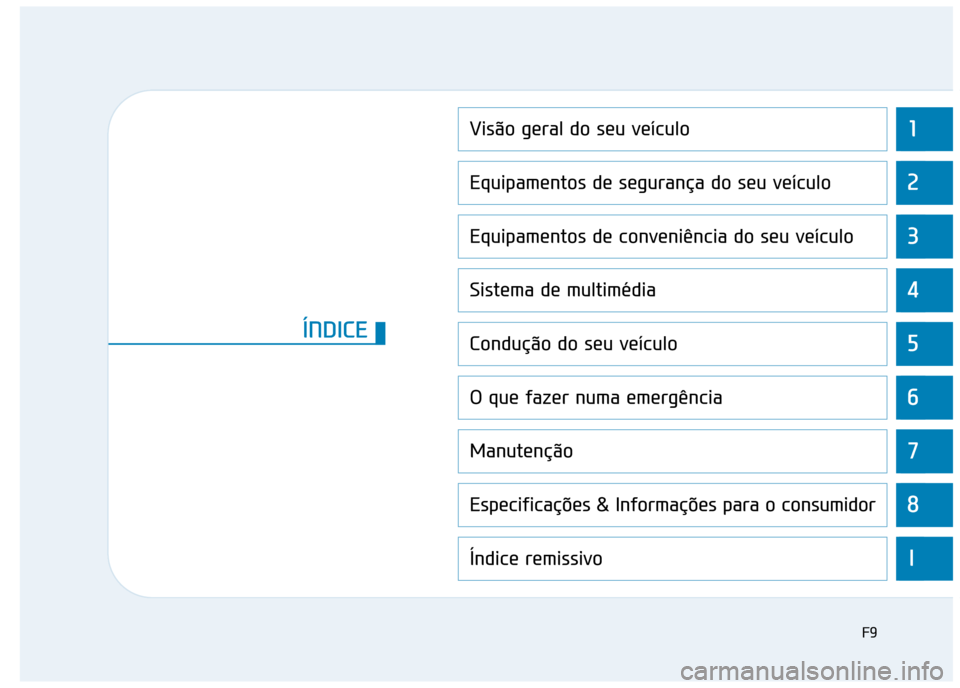

I
Visão geral do seu veículo
Equipamentos de segurança do seu veículo
Equipamentos de conveniência do seu veículo
Sistema de multimédia
Condução do seu veículo
O que fazer numa emergência
Manutenção
Especificações & Informações para o consumidor
Índice remissivo
ÍNDICE

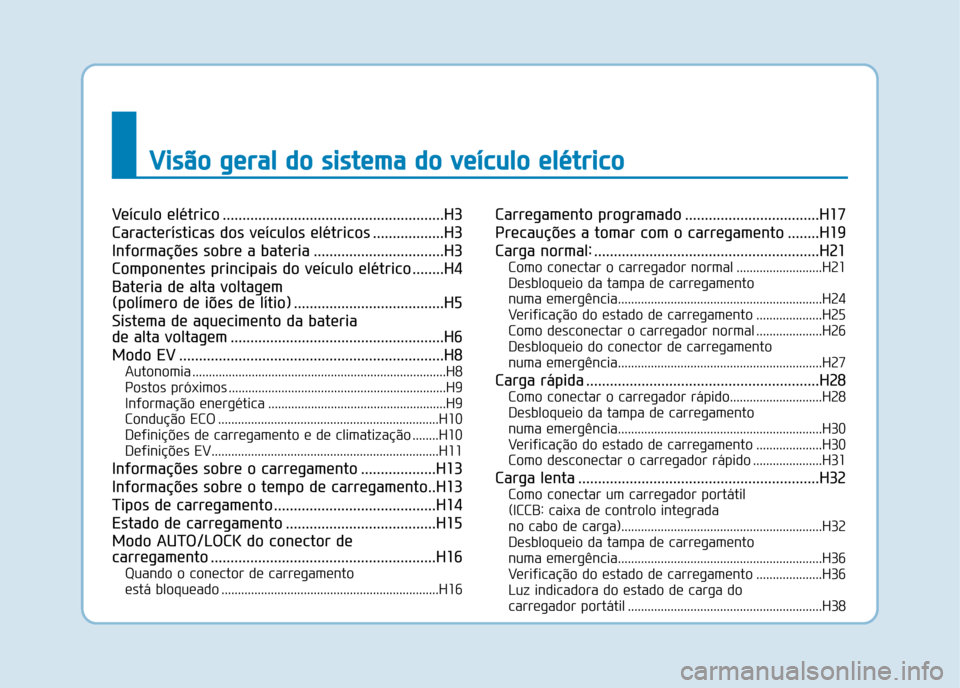

F9

VViiss ãã oo gg eerraa ll dd oo ss iiss ttee mm aa dd oo vv ee íícc uu lloo ee lléé ttrr iicc oo
Veículo elétrico ........................................................H3
Características dos veículos elétricos ..................H3
Informações sobre a bateria .................................H3
Componentes principais do veículo elétrico ........H4
Bateria de alta voltagem
(polímero de iões de lítio) ......................................H5 Sistema de aquecimento da bateria
de alta voltagem ......................................................H6
Modo EV ...................................................................H8
Autonomia .............................................................................H8
Postos próximos ..................................................................H9
Informação energética ......................................................H9
Condução ECO ...................................................................H10
Definições de carregamento e de climatização ........H10
Definições EV.....................................................................H11
Informações sobre o carregamento ...................H13
Informações sobre o tempo de carregamento..H13
Tipos de carregamento .........................................H14
Estado de carregamento ......................................H15
Modo AUTO/LOCK do conector de
carregamento .........................................................H16 Quando o conector de carregamento
está bloqueado ..................................................................H16 Carregamento programado ..................................H17
Precauções a tomar com o carregamento ........H19
Carga normal: .........................................................H21
Como conectar o carregador normal ..........................H21
Desbloqueio da tampa de carregamento
numa emergência..............................................................H24 Verificação do estado de carregamento ....................H25
Como desconectar o carregador normal ....................H26
Desbloqueio do conector de carregamento
numa emergência..............................................................H27
Carga rápida ...........................................................H28 Como conectar o carregador rápido............................H28
Desbloqueio da tampa de carregamento
numa emergência..............................................................H30 Verificação do estado de carregamento ....................H30
Como desconectar o carregador rápido .....................H31
Carga lenta .............................................................H32 Como conectar um carregador portátil
(ICCB: caixa de controlo integrada
no cabo de carga).............................................................H32
Desbloqueio da tampa de carregamento
numa emergência..............................................................H36Verificação do estado de carregamento ....................H36
Luz indicadora do estado de carga do
carregador portátil ...........................................................H38

Luz indicadora do estado de carga do
carregador portátil ...........................................................H39
Como desconectar um carregador portátil
(ICCB: caixa de controlo integrada no
cabo de carga)...................................................................H41
Desbloqueio do conector de carregamento
numa emergência..............................................................H42
Precauções a tomar com o carregador portátil
(ICCB: caixa de controlo integrada
no cabo de carga).............................................................H42

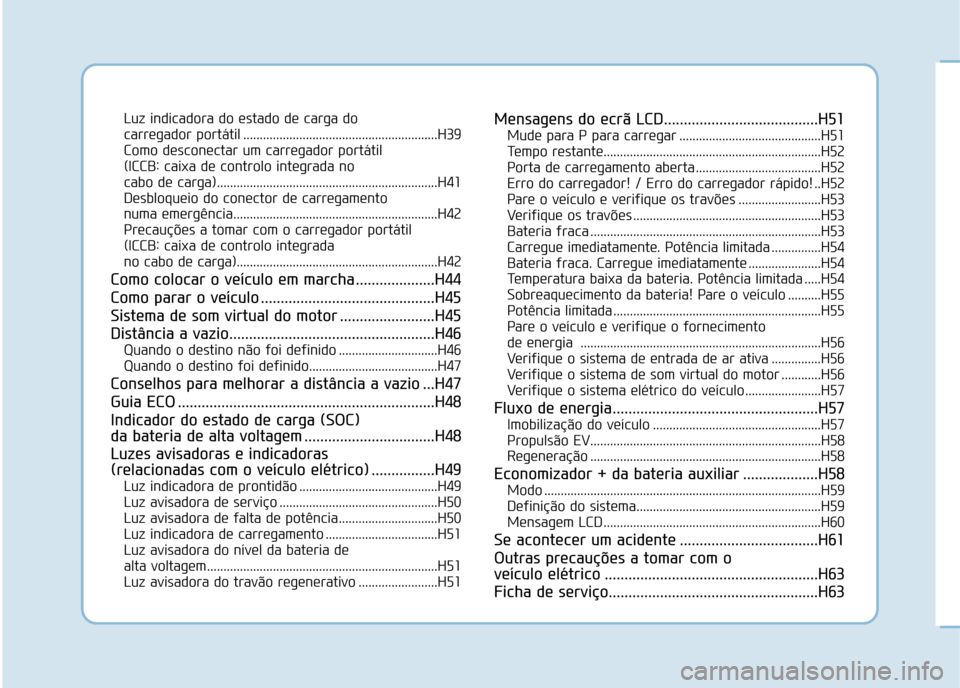

Como colocar o veículo em marcha ....................H44
Como parar o veículo ............................................H45
Sistema de som virtual do motor ........................H45
Distância a vazio....................................................H46 Quando o destino não foi definido ..............................H46
Quando o destino foi definido.......................................H47
Conselhos para melhorar a distância a vazio ...H47
Guia ECO .................................................................H48
Indicador do estado de carga (SOC)
da bateria de alta voltagem .................................H48
Luzes avisadoras e indicadoras
(relacionadas com o veículo elétrico) ................H49 Luz indicadora de prontidão ..........................................H49
Luz avisadora de serviço ................................................H50
Luz avisadora de falta de potência..............................H50
Luz indicadora de carregamento ..................................H51
Luz avisadora do nível da bateria de
alta voltagem......................................................................H51 Luz avisadora do travão regenerativo ........................H51 Mensagens do ecrã LCD.......................................H51
Mude para P para carregar ...........................................H51
Tempo restante..................................................................H52
Porta de carregamento aberta ......................................H52
Erro do carregador! / Erro do carregador rápido! ..H52
Pare o veículo e verifique os travões .........................H53
Verifique os travões .........................................................H53
Bateria fraca ......................................................................H53
Carregue imediatamente. Potência limitada ...............H54
Bateria fraca. Carregue imediatamente ......................H54
Temperatura baixa da bateria. Potência limitada .....H54
Sobreaquecimento da bateria! Pare o veículo ..........H55
Potência limitada ...............................................................H55
Pare o veículo e verifique o fornecimento
de energia .........................................................................H56 Verifique o sistema de entrada de ar ativa ...............H56
Verifique o sistema de som virtual do motor ............H56
Verifique o sistema elétrico do veículo.......................H57
Fluxo de energia....................................................H57 Imobilização do veículo ...................................................H57
Propulsão EV......................................................................H58
Regeneração ......................................................................H58
Economizador + da bateria auxiliar ...................H58 Modo ....................................................................................H59
Definição do sistema........................................................H59
Mensagem LCD ..................................................................H60
Se acontecer um acidente ...................................H61
Outras precauções a tomar com o
veículo elétrico ......................................................H63 Ficha de serviço.....................................................H63

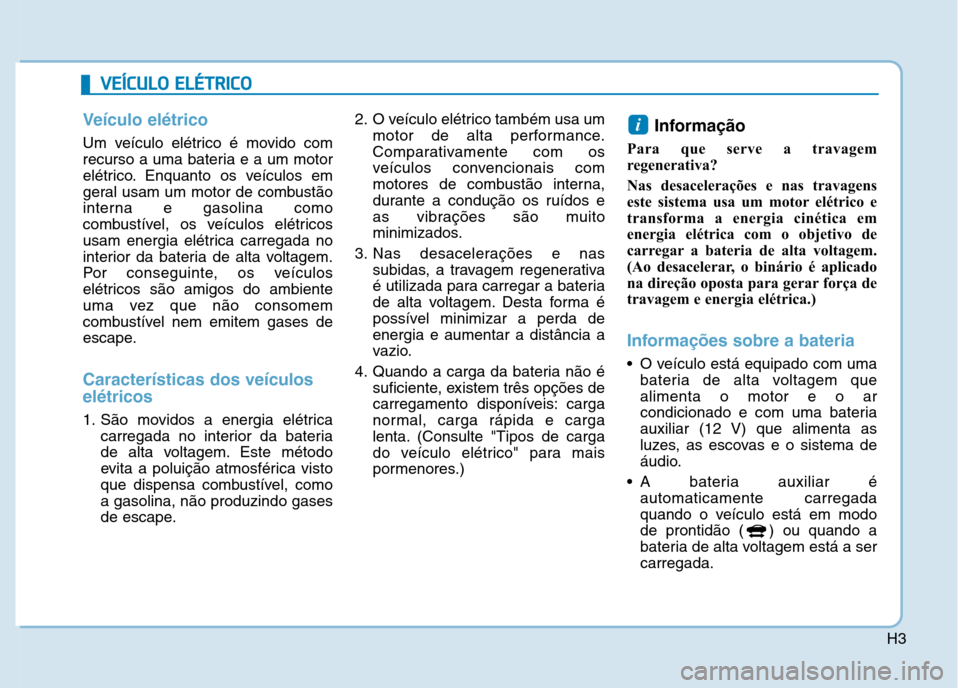

H3
VVEEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO
Veículo elétrico
Um veículo elétrico é movido com
recurso a uma bateria e a um motor
elétrico. Enquanto os veículos em
geral usam um motor de combustão
interna e gasolina como
combustível, os veículos elétricos
usam energia elétrica carregada no
interior da bateria de alta voltagem.
Por conseguinte, os veículos
elétricos são amigos do ambiente
uma vez que não consomem
combustível nem emitem gases de
escape.
Características dos veículos elétricos
1. São movidos a energia elétrica
carregada no interior da bateria
de alta voltagem. Este método
evita a poluição atmosférica visto
que dispensa combustível, comoa gasolina, não produzindo gases
de escape. 2. O veículo elétrico também usa um
motor de alta performance.
Comparativamente com os
veículos convencionais com
motores de combustão interna,
durante a condução os ruídos e
as vibrações são muito
minimizados.
3. Nas desacelerações e nas subidas, a travagem regenerativa
é utilizada para carregar a bateria
de alta voltagem. Desta forma é
possível minimizar a perda deenergia e aumentar a distância a
vazio.
4. Quando a carga da bateria não é suficiente, existem três opções de
carregamento disponíveis: carga
normal, carga rápida e carga
lenta. (Consulte "Tipos de carga
do veículo elétrico" para mais
pormenores.) Informação
Para que serve a travagem
regenerativa?
Nas desacelerações e nas travagens
este sistema usa um motor elétrico e
transforma a energia cinética em
energia elétrica com o objetivo de
carregar a bateria de alta voltagem.
(Ao desacelerar, o binário é aplicado
na direção oposta para gerar força de
travagem e energia elétrica.)
Informações sobre a bateria
O veículo está equipado com uma bateria de alta voltagem que alimenta o motor e o ar
condicionado e com uma bateria
auxiliar (12 V) que alimenta as
luzes, as escovas e o sistema de
áudio.
A bateria auxiliar é automaticamente carregada
quando o veículo está em modo
de prontidão ( ) ou quando a
bateria de alta voltagem está a sercarregada.
i

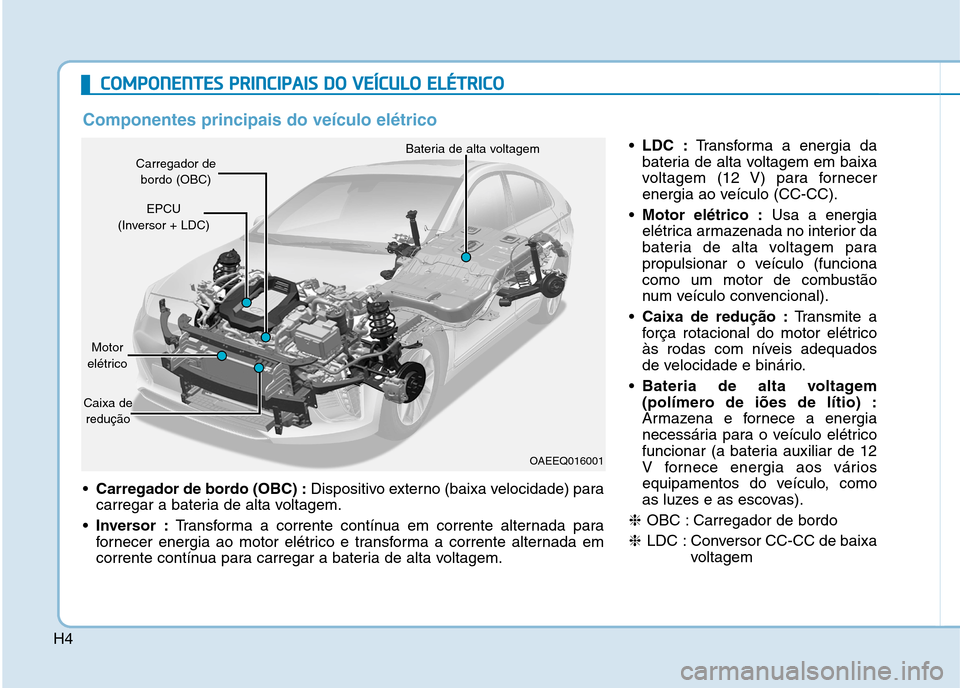

H4
CCOO MM PPOO NNEENN TTEESS PP RR IINN CCIIPP AA IISS DD OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO
Carregador de bordo (OBC) : Dispositivo externo (baixa velocidade) para
carregar a bateria de alta voltagem.
Inversor : Transforma a corrente contínua em corrente alternada para
fornecer energia ao motor elétrico e transforma a corrente alternada em
corrente contínua para carregar a bateria de alta voltagem.
OAEEQ016001
Carregador de
bordo (OBC) Bateria de alta voltagem
EPCU
(Inversor + LDC)
Motor
elétrico
Caixa de redução
Componentes principais do veículo elétrico
LDC : Transforma a energia da
bateria de alta voltagem em baixa
voltagem (12 V) para fornecer
energia ao veículo (CC-CC).
Motor elétrico : Usa a energia
elétrica armazenada no interior da
bateria de alta voltagem para
propulsionar o veículo (funciona
como um motor de combustão
num veículo convencional).
Caixa de redução : Transmite a
força rotacional do motor elétrico
às rodas com níveis adequados
de velocidade e binário.
Bateria de alta voltagem
(polímero de iões de lítio) :
Armazena e fornece a energia
necessária para o veículo elétrico
funcionar (a bateria auxiliar de 12
V fornece energia aos vários
equipamentos do veículo, como
as luzes e as escovas).
❈ OBC : Carregador de bordo
❈ LDC : Conversor CC-CC de baixa
voltagem

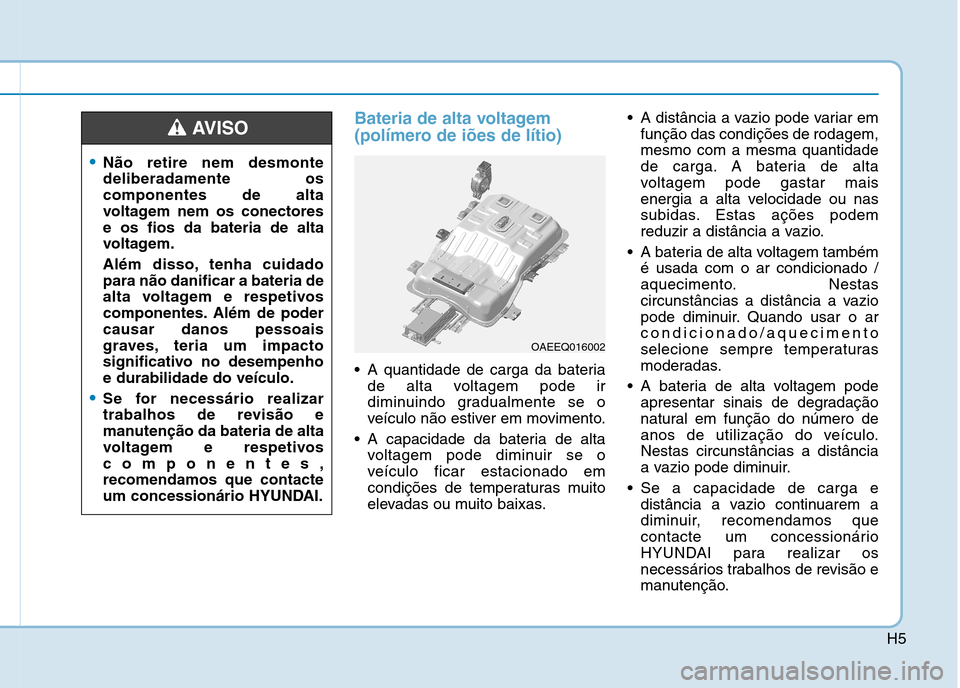

H5
Bateria de alta voltagem
(polímero de iões de lítio)
A quantidade de carga da bateriade alta voltagem pode ir
diminuindo gradualmente se o
veículo não estiver em movimento.
A capacidade da bateria de alta voltagem pode diminuir se o
veículo ficar estacionado em
condições de temperaturas muito
elevadas ou muito baixas. A distância a vazio pode variar em
função das condições de rodagem,mesmo com a mesma quantidade
de carga. A bateria de alta
voltagem pode gastar mais
energia a alta velocidade ou nas
subidas. Estas ações podem
reduzir a distância a vazio.
A bateria de alta voltagem também é usada com o ar condicionado /
aquecimento. Nestas
circunstâncias a distância a vazio
pode diminuir. Quando usar o arcondicionado/aquecimento
selecione sempre temperaturas
moderadas.
A bateria de alta voltagem pode apresentar sinais de degradação
natural em função do número de
anos de utilização do veículo.Nestas circunstâncias a distância
a vazio pode diminuir.
Se a capacidade de carga e distância a vazio continuarem a
diminuir, recomendamos que
contacte um concessionário
HYUNDAI para realizar os
necessários trabalhos de revisão e
manutenção.
Não retire nem desmonte deliberadamente oscomponentes de alta
voltagem nem os conectorese os fios da bateria de alta
voltagem.
Além disso, tenha cuidado para não danificar a bateria de
alta voltagem e respetivos
componentes. Além de podercausar danos pessoais
graves, teria um impacto
significativo no desempenhoe durabilidade do veículo.
Se for necessário realizar
trabalhos de revisão e
manutenção da bateria de alta
voltagem e respetivoscomponentes,recomendamos que contacte
um concessionário HYUNDAI.
AVISO
OAEEQ016002

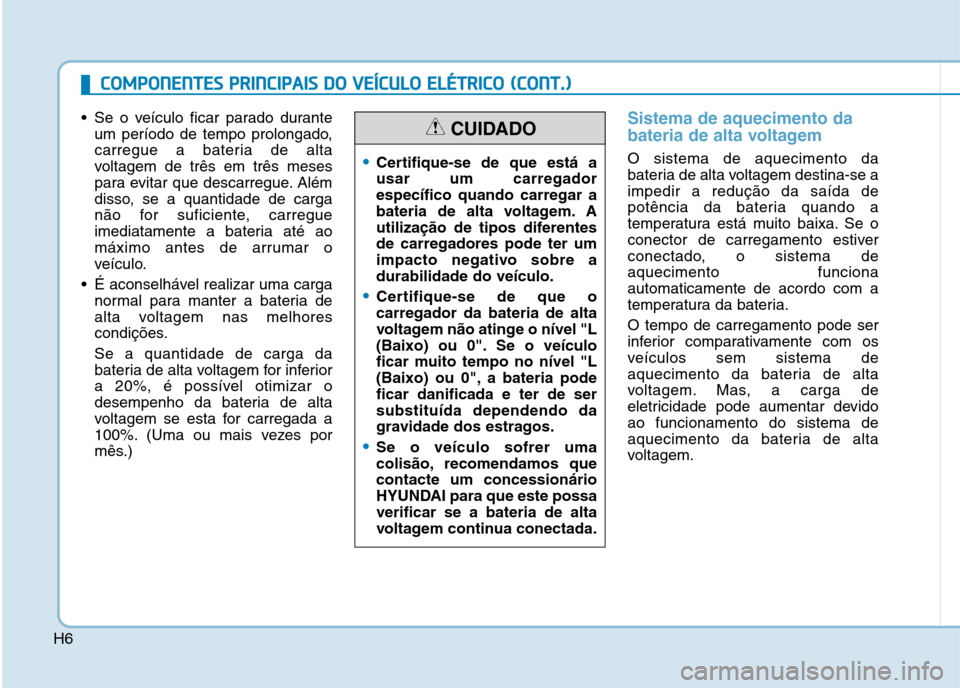

H6
Se o veículo ficar parado duranteum período de tempo prolongado,
carregue a bateria de alta
voltagem de três em três meses
para evitar que descarregue. Além
disso, se a quantidade de carga
não for suficiente, carregue
imediatamente a bateria até ao
máximo antes de arrumar o
veículo.
É aconselhável realizar uma carga normal para manter a bateria de
alta voltagem nas melhores
condições. Se a quantidade de carga da
bateria de alta voltagem for inferior
a 20%, é possível otimizar o
desempenho da bateria de alta
voltagem se esta for carregada a
100%. (Uma ou mais vezes por
mês.)Sistema de aquecimento da
bateria de alta voltagem
O sistema de aquecimento da
bateria de alta voltagem destina-se aimpedir a redução da saída de
potência da bateria quando a
temperatura está muito baixa. Se o
conector de carregamento estiver
conectado, o sistema deaquecimento funcionaautomaticamente de acordo com a
temperatura da bateria. O tempo de carregamento pode ser
inferior comparativamente com os
veículos sem sistema de
aquecimento da bateria de alta
voltagem. Mas, a carga de
eletricidade pode aumentar devidoao funcionamento do sistema de
aquecimento da bateria de alta
voltagem.Certifique-se de que está a usar um carregadorespecífico quando carregar a
bateria de alta voltagem. A
utilização de tipos diferentesde carregadores pode ter um
impacto negativo sobre adurabilidade do veículo.
Certifique-se de que o carregador da bateria de alta
voltagem não atinge o nível "L
(Baixo) ou 0". Se o veículo
ficar muito tempo no nível "L
(Baixo) ou 0", a bateria podeficar danificada e ter de sersubstituída dependendo da
gravidade dos estragos.
Se o veículo sofrer uma
colisão, recomendamos quecontacte um concessionário
HYUNDAI para que este possaverificar se a bateria de alta
voltagem continua conectada.
CUIDADO
CCOO MM PPOO NNEENN TTEESS PP RR IINN CCIIPP AA IISS DD OO VV EEÍÍCC UU LLOO EE LLÉÉ TT RR IICC OO (( CC OO NNTT..))

H7

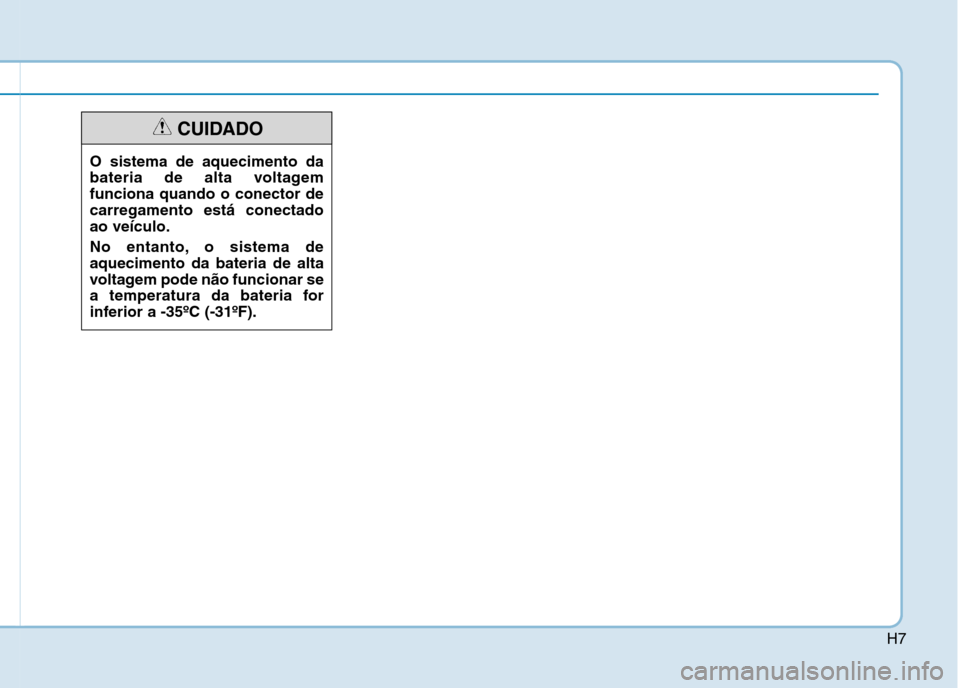

O sistema de aquecimento da
bateria de alta voltagemfunciona quando o conector decarregamento está conectadoao veículo.
No entanto, o sistema de aquecimento da bateria de alta
voltagem pode não funcionar se
a temperatura da bateria for
inferior a -35ºC (-31ºF).
CUIDADO
