KRAFTSTOFF-EINSPRITZSYSTEM
9-33
FUNKTIONEN DES YAMAHA DIAGNOSE-TOOLS
Das Diagnose-Tool kann jedoch nicht zum Verändern der grundlegenden Fahrzeugfunktionen ver-
wendet werden, zum Beispiel zur Anpassung des Zündzeitpunkts.
ANSCHLIESSEN DES YAMAHA DIAGNOSE-TOOLS
1. Den Steckverbinder für das Einstellungs-Tool trennen.
2. Zusatzkabel für FI-Diagnosegerät anschließen.
ECA
ACHTUNG
Um einen Kurzschluss zu vermeiden, die Batterieanschlusspole des FI-Diagnosewerkzeug-
Nebenkabels isolieren.
HINWEIS
Informationen zum Anschließen und zur richtigen Verwendung des Yamaha Diagnose-Tools siehe
“BEDIENUNGSHANDBUCH FÜR YAMAHA DIAGNOSE-TOOL”.Fehlerdiagnosemodus Die im elektronischen Steuergerät gespeicherten Fehler-
codes werden ausgelesen, und der Inhalt wird angezeigt.
Funktionsdiagnosemodus Prüfen der Funktion der Ausgabewerte aller Sensoren
und Stellglieder.
Inspektionsmodus Prüfen, ob alle Sensoren und Stellglieder korrekt funktio-
nieren.
CO-Einstellmodus Einstellen der Konzentration von CO-Emissionen im
Leerlauf.
Überwachungsmodus Anzeigen eines Diagramms mit den Sensor-Ausgabew-
erten für die aktuellen Betriebsbedingungen.
Protokollmodus Anzeigen und Speichern des Sensor-Ausgabewerts für
die aktuellen Fahrbedingungen.
Protokoll anzeigen Anzeigen der Protokolldaten.
Elektronisches Steuergerät übersch-
reibenBei Bedarf wird das elektronische Steuergerät mit den
dafür von Yamaha bereitgestellten Daten überschrieben.
Die Zündzeitpunkteinstellung usw. kann nicht vom Origi-
nalzustand des Fahrzeugs geändert werden.
FI-Diagnosewerkzeug-Hilfskabel
90890-03212
FI-Diagnosewerkzeug-Hilfskabel
YU-03212

KRAFTSTOFF-EINSPRITZSYSTEM
9-34
Betrieb des Yamaha-Diagnosewerkzeugs (Störungsmodus)
Die Störungsergebnisse werden im oberen Teil des Fensterbereichs angezeigt.
1. Wiederhergestellt
Die Punkteliste der in der Vergangenheit erkannten Störungen (bereits wiederhergestellt) wird an-
gezeigt.
2. Erkannt

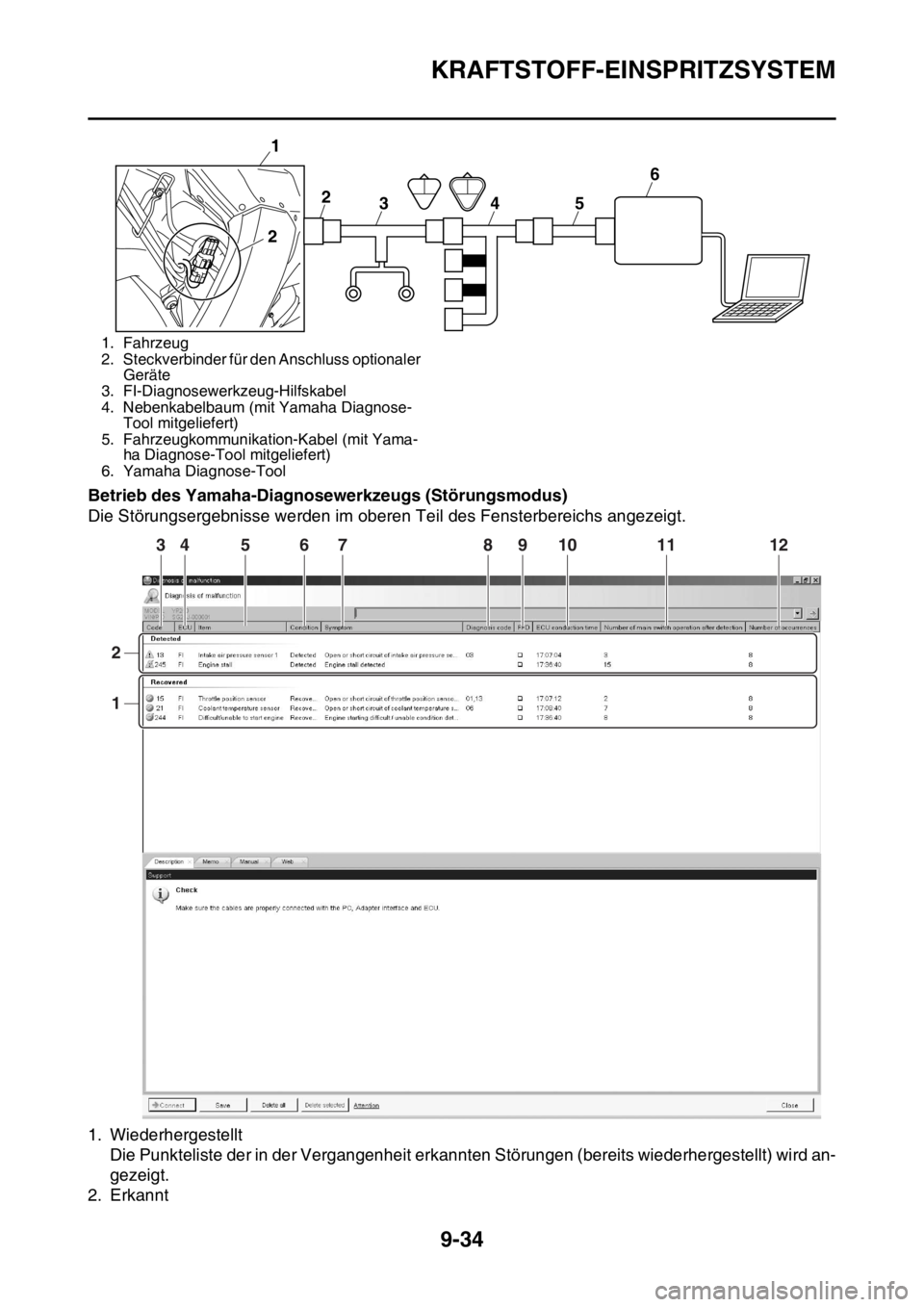

1. Fahrzeug
2. Steckverbinder für den Anschluss optionaler
Geräte
3. FI-Diagnosewerkzeug-Hilfskabel
4. Nebenkabelbaum (mit Yamaha Diagnose-
Tool mitgeliefert)
5. Fahrzeugkommunikation-Kabel (mit Yama-
ha Diagnose-Tool mitgeliefert)
6. Yamaha Diagnose-Tool
1
2
3 2
456
23
1
456789101112

KRAFTSTOFF-EINSPRITZSYSTEM
9-35
Die Punkteliste der aktuell aufgetretenen Störung wird angezeigt.
3. Code
Die folgenden Symbole und die Fehlercodenummern für die erkannten Störungen werden an-
gezeigt.
4. Elektronisches Steuergerät
Die Arten der Steuergeräte werden angezeigt.
5. Bezeichnung
Die Teilenamen der erkannten Störung werden angezeigt.
6. Zustand
Die aktuellen Bedingungen werden angezeigt. (Erkannt/Wiederhergestellt)
7. Symptom
Die Symptome der erkannten Störung werden angezeigt.
8. Diagnosecode
Die Diagnosecodes, die zur erkannten Störung gehören, werden angezeigt.
9. FFD (nur für die Modelle, die Standbilddaten anzeigen können)
Die Markierung “ ” wird angezeigt, wenn Standbilddaten verfügbar sind.
10.ECU-Leitungszeit (Stunde: Minute: Sekunde)
Die Gesamt-ECU-Leitungszeit (Gesamt-Stundenzahl die das Starterschalter des Fahrzeugs auf
ON stand) zum Zeitpunkt als die Störung erkannt wurde, wird angezeigt.
11.Zündschloss-Betriebsstunden nach Erkennung
Die Anzahl der Male, die die Instrumenten-Beleuchtung beim Drücken des Starterschalters
zwischen der Störungserkennung und der Anzeige der Codelesung aufleuchtet, wird angezeigt.
12.Anzahl der Vorkommen
Die Anzahl der Störungen, die zwischen der Störungserkennung und der Anzeige der Codelesung
auftreten, wird angezeigt.
GAS2GB3379EINZELHEITEN ZUR FEHLERSUCHE
In diesem Abschnitt werden die Maßnahmen für die am Diagnose-Tool angezeigten Fehlercodes be-
schrieben. Die Komponenten, die eine wahrscheinliche Störungsursache darstellen, der Reihe nach
kontrollieren und ggf. instand setzen.
Nach abgeschlossener Kontrolle und Reparatur der defekten Teile werden die Anzeigen des Diag-
nose-Tools gemäß der Einbaumethode zurückgesetzt.
Fehlercodenummer:
Die am Diagnose-Tool angezeigte Fehlercodenummer, wenn der Motor nicht normal funktioniert.
Diagnosecode-Nr.:
Im Diagnosemodus einzugebender Diagnosecode.
A. Erkannte Störung
B. Wiederhergestellte Störung
AB

KRAFTSTOFF-EINSPRITZSYSTEM
9-36
Fehlercode. 12
BezeichnungKurbelwellensensor: Vom Kurbelwellensensor werden keine
normalen Signale empfangen.
Betriebssicheres SystemDer Motor kann nicht gestartet werden.
Fahrzeug fahrunfähig
Diagnosecode -Nr.—
Anzeige des Diagnose-
Tools—
Arbeitsablauf—
Be-
zeic
hnu
ngWahrscheinliche Ursache
der Störung und PrüfungWartungsarbeitBestätigung des War-
tungsabschlusses
1 Verbindung des Kurbel-
wellensensor-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Motor mit dem Anlasser an-
lassen.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 2.
2 Verbindung des Kabelbaum-
Steuergerät-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Motor mit dem Anlasser an-
lassen.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 3.
3 Kabelbaum-Durchgängigkeit. Unterbrochen oder
Kurzschluss  Kabelbaum
erneuern.
Zwischen Kurbelwellensen-
sor-Steckverbinder und
Steuergerät-Steckverbinder
Schwarz/Blau – Schwarz/
Blau
Grau-GrauMotor mit dem Anlasser an-
lassen.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 4.
4 Installationsbedingung des
Kurbelwellensensors.
Auf Spiel und Einklemmun-
gen kontrollieren.
Den Abstand zwischen Kur-
belwellensensor und Impuls-
geber-Rotor prüfen.Falsch installierter Sensor 
Sensor erneut installieren
oder erneuern.
Siehe unter “LICHTMAS-
CHINE UND STARTERKUP-
PLUNG” auf Seite 6-66.Motor mit dem Anlasser an-
lassen.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 5.

KRAFTSTOFF-EINSPRITZSYSTEM
9-37
HINWEIS
• Werden die Fehlercodenummern 13 und 14 angezeigt, die Prüfungen und Wartungsschritte für Fe-
hlercodenummer 13 zuerst ausführen.
• Vor der Fehlersuche das Starter-Kabel vom Starter-Relais abtrennen.5 Defekter Kurbelwellensen-
sor.Den Kurbelwellensensor
prüfen.
Siehe unter “DEN KURBEL-
WELLENSENSOR
PRÜFEN” auf Seite 9-79.Motor mit dem Anlasser an-
lassen.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 6.
6 Störung im elektronischen
Steuergerät.Elektronisches Steuergerät
erneuern.
Fehlercode. 13
BezeichnungAnsaugluft-Druckgeber: unterbrochen oder Kurzschluss er-
kannt.
Betriebssicheres SystemDer Motor kann gestartet werden.
Fahrzeug fahrfähig
Diagnosecode -Nr.03
Anzeige des Diagnose-
ToolsZeigt den Ansaugluftdruck an.
ArbeitsablaufDas Gaspedal bedienen, während der Starterschalter gedrückt
wird. (Wenn sich der Anzeigewert ändert, ist die Leistung OK.)
Be-
zeic
hnu
ngWahrscheinliche Ursache
der Störung und PrüfungWartungsarbeitBestätigung des War-
tungsabschlusses
1 Verbindung des Ansaugluft-
Druckgeber-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Den Starterschalter drücken.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 2. Fehlercode. 12
BezeichnungKurbelwellensensor: Vom Kurbelwellensensor werden keine
normalen Signale empfangen.

KRAFTSTOFF-EINSPRITZSYSTEM
9-38
2 Verbindung des Kabelbaum-
Steuergerät-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Den Starterschalter drücken.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 3.
3 Kabelbaum-Durchgängigkeit. Unterbrochen oder
Kurzschluss  Kabelbaum
erneuern.
Zwischen Steckverbinder von
Ansaugluft-Druckgeber und
Steuergerät.
Schwarz/Blau – Schwarz/
Blau
Rosa–Rosa
Blau/BlauDen Starterschalter drücken.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 4.
4 Installationsbedingung des
Ansaugluft-Druckgebers.
Auf Spiel und Einklemmun-
gen kontrollieren.Falsch installierter Sensor 
Sensor erneut installieren
oder erneuern.Den Starterschalter drücken.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 5.
5 Ansaugluft-Druckgeber de-
fekt.Den Diagnosemodus ausfüh-
ren. (Codenr. 03)
Ist der Motor gestoppt:
Der Luftdruck auf der aktuel-
len Höhe und die Wetter-
bedingungen werden
angezeigt.
Auf Meereshöhe: ca. 101 kPa
1000 m über NN: ca. 90 kPa
2000 m über NN: ca. 80 kPa
3000 m über NN: ca. 70 kPa
Wird der Motor durchgekur-
belt: Sicherstellen, dass sich
der angezeigte Wert ändert.
Der Wert ändert sich nicht,
wenn der Motor durchgekur-
belt wird.  Den Ansaugluft-
Druckgeber kontrollieren.
Erneuern, wenn defekt.
Siehe unter “ANSAUGLUFT-
DRUCKGEBER KONTROL-
LIEREN” auf Seite 9-84.Den Starterschalter drücken.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 6.
6 Störung im elektronischen
Steuergerät.Elektronisches Steuergerät
erneuern. Fehlercode. 13
BezeichnungAnsaugluft-Druckgeber: unterbrochen oder Kurzschluss er-
kannt.

KRAFTSTOFF-EINSPRITZSYSTEM
9-39
HINWEIS
• Werden die Fehlercodenummern 13 und 14 angezeigt, die Prüfungen und Wartungsschritte für Fe-
hlercodenummer 13 zuerst ausführen.
• Vor der Fehlersuche das Starter-Kabel vom Starter-Relais abtrennen.
Fehlercode. 14
BezeichnungAnsaugluft-Druckgeber: Fehler im Schlauchsystem (Schlauch
verstopft oder gelöst).
Betriebssicheres SystemDer Motor kann gestartet werden.
Fahrzeug fahrfähig
Diagnosecode -Nr.03
Anzeige des Diagnose-
ToolsZeigt den Ansaugluftdruck an.
ArbeitsablaufDas Gaspedal bedienen, während der Starterschalter gedrückt
wird. (Wenn sich der Anzeigewert ändert, ist die Leistung OK.)
Be-
zeic
hnu
ngWahrscheinliche Ursache
der Störung und PrüfungWartungsarbeitBestätigung des War-
tungsabschlusses
1 Der Schlauch des Ansau-
gluft-Druckgebers ist beschä-
digt, getrennt, verstopft,
verdreht oder geknickt.Den Sensorschlauch reparie-
ren oder erneuern.Den Motor starten und etwa 5
Sekunden im Leerlauf laufen
lassen.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 2.
2 Ansaugluft-Druckgeber de-
fekt.Den Diagnosemodus ausfüh-
ren. (Codenr. 03)
Ist der Motor gestoppt:
Der Luftdruck auf der aktuel-
len Höhe und die Wetter-
bedingungen werden
angezeigt.
Auf Meereshöhe: ca. 101 kPa
1000 m über NN: ca. 90 kPa
2000 m über NN: ca. 80 kPa
3000 m über NN: ca. 70 kPa
Wird der Motor durchgekur-
belt: Sicherstellen, dass sich
der angezeigte Wert ändert.
Der Wert ändert sich nicht,
wenn der Motor durchgekur-
belt wird.  Den Ansaugluft-
Druckgeber kontrollieren.
Erneuern, wenn defekt.
Siehe unter “ANSAUGLUFT-
DRUCKGEBER KONTROL-
LIEREN” auf Seite 9-84.

KRAFTSTOFF-EINSPRITZSYSTEM
9-40
HINWEIS
Vor der Fehlersuche das Starter-Kabel vom Starter-Relais abtrennen.
Fehlercode. 15
BezeichnungDrosselklappensensor: unterbrochen oder Kurzschluss er-
kannt.
Betriebssicheres SystemDer Motor kann gestartet werden.
Fahrzeug fahrfähig
Diagnosecode -Nr.01
Anzeige des Diagnose-
ToolsSignal des Drosselklappensensors
• 11–14 (vollständig geschlossene Position)
• 109–116 (vollständig geöffnete Position)
Arbeitsablauf• Mit vollständig geschlossenem Gasschieber kontrollieren.
• Mit vollständig geöffnetem Gasschieber kontrollieren.
Be-
zeic
hnu
ngWahrscheinliche Ursache
der Störung und PrüfungWartungsarbeitBestätigung des War-
tungsabschlusses
1 Verbindung des Drosselklap-
pensensor-Steckverbinders.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Den Starterschalter drücken.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 2.
2 Verbindung des Kabelbaum-
Steuergerät-Steckverbind-
ers.
Den Verriegelungszustand
des Steckverbinders prüfen.
Steckverbinder trennen und
Anschlüsse überprüfen (ver-
bogene oder gebrochene
Kontakte und richtiges Ein-
rasten der Anschlüsse).Falsch angeschlossen 
Den Steckverbinder richtig
anschließen, oder den Kabel-
baum reparieren/erneuern.Den Starterschalter drücken.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 3.
3 Kabelbaum-Durchgängigkeit. Unterbrochen oder
Kurzschluss  Kabelbaum
erneuern.
Zwischen den Steckverbind-
ern von Drosselklappensen-
sor und Steuergerät.
Schwarz/Blau – Schwarz/
Blau
Gelb/Gelb
Blau/BlauDen Starterschalter drücken.
Fehlercodenummer wird
nicht angezeigt  Wartung
ist abgeschlossen.
Fehlercodenummer wird an-
gezeigt  Weiter mit Punkt 4.
