VENTILE UND VENTILFEDERN
6-30
GAS2GB3257VENTILE MONTIEREN
1. Reinigen:
• Ventilschaftende
2. Schmieren:
• Ventilschaft “1”
• Ventilschaft-Dichtring “2”
3. Montieren:
• Federsitz “1”
• Ventilschaft-Dichtring “2”
• Ventil “3”
• Ventilfeder “4”
• Ventilfederteller “5”
(zu dem Zylinderkopf)
HINWEIS
• Sicherstellen, dass jedes Ventil an seine ur-
sprüngliche Stelle montiert wird.
• Beim Einbau der Ventilfedern muss die
größere Steigung “a” nach oben gerichtet
sein.
4. Montieren:
• Ventilkeil “1”
HINWEIS
Die Ventilkeile durch Zusammendrücken der
Ventilfeder mit dem Ventilfeder-Kompressor “2”
und dem Ventilfeder-Kompressor-Adapter “3”
montieren.
5. Zum Befestigen der Ventilkeile auf dem
Ventilschaft das Ventilende leicht mit einem
Gummihammer eintreiben.
ECA
ACHTUNG
Darauf achten, nicht zu hart zu klopfen, um
das Ventil nicht zu beschädigen. Empfohlenes Schmiermittel
Molybdändisulfidöl
New
b. Kleinere Steigung
Ventilfederspanner
90890-04019
Ventilfederspanner
YM-04019
Ventilfederspanner-Vorsatz
90890-04108
Ventilfederspanner-Adapter 22
mm
YM-04108

VENTILE UND VENTILFEDERN
6-31
6. Schmieren:
• Ventilplättchen “1”
• Tassenstößel “2”
7. Montieren:
• Ventilplättchen
• Tassenstößel
HINWEIS
• Prüfen, ob der Tassenstößel sich mit dem
Finger mühelos drehen lässt.
• Sicherstellen, dass der Tassenstößel und das
Ventilplättchen in den Originalpositionen wie-
der eingebaut sind.
E
1 2

ZYLINDER UND KOLBEN
6-32
GAS2GB3258
ZYLINDER UND KOLBEN
Zylinder und Kolben demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
ZylinderkopfSiehe unter “ZYLINDERKOPF” auf Seite 6-
20.
1Zylindergehäuse
1
2Dichtungen
1
3Passhülse
2
4Kolbenbolzen-Sicherungsring
2
5Kolbenbolzen
1
6Kolben
1
7Kolbenringsatz
1
Die Montage erfolgt in umgekehrter Reihen-
folge.
1
2
3
4
4
5
6
7
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
E
E
New
New
New
LT
E

ZYLINDER UND KOLBEN
6-33
GAS2GB3259KOLBEN DEMONTIEREN
1. Demontieren:
• Kolbenbolzen-Sicherungsring “1”
• Kolbenbolzen “2”
• Kolben “3”
ECA
ACHTUNG
Den Kolbenbolzen unter keinen Umständen
mit einem Hammer austreiben.
HINWEIS
• Vor dem Ausbau des Kolbenbolzen-Sicher-
ungsrings das Kurbelgehäuse mit einem Tuch
abdecken, damit die Kolbenbolzen-Sicher-
ungsringe nicht hineinfallen können.
• Vor dem Ausbau des Kolbenbolzens die Si-
cherungsringnut am Bolzen und den Bolzen-
bohrungsbereich am Kolben entgraten. Lässt
sich der Kolbenbolzen auch danach nur
schwer lösen, den Kolbenbolzen-Abzieher “4”
verwenden.
2. Demontieren:
• 1. Kompressionsring (Topring)
• Ölabstreifring
HINWEIS
Zum Ausbau der Kolbenringe den Ringstoß mit
den Fingern auseinander drücken und den ge-
genüberliegenden Ringstoß des Kolbenrings
über den Kolbenboden heben.

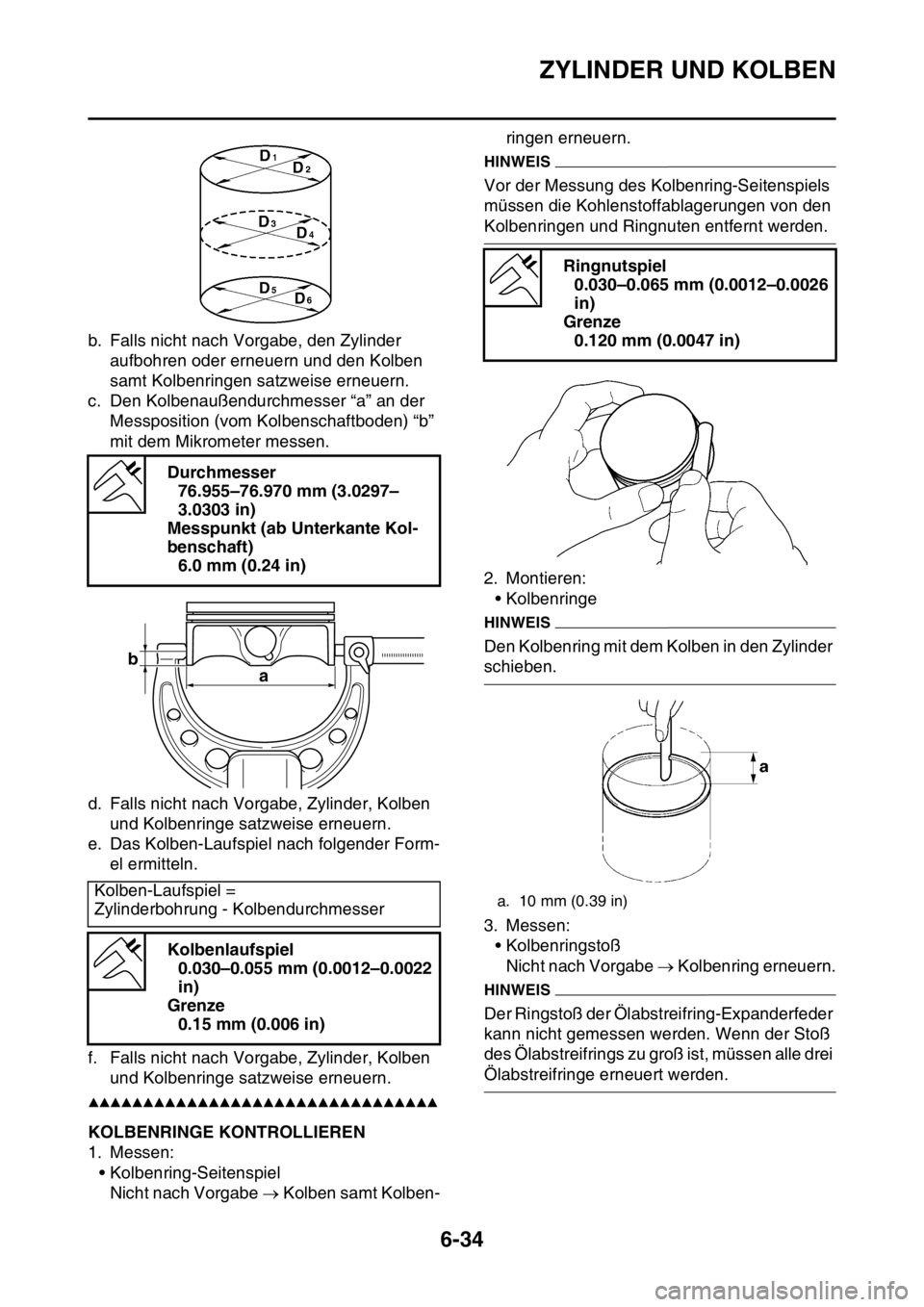

GAS2GB3260ZYLINDER UND KOLBEN KONTROLLIEREN
1. Kontrollieren:
• Kolbenwand (Seitenwand)
• Zylinderwandung
In Laufrichtung riefig  Zylinder erneuern
und Kolben und Kolbenringe als Satz er-
neuern.
2. Messen:
• Kolben-Laufspiel
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Zylinderbohrung mit dem Zylinderinnen-
messgerät messen.
HINWEIS
Die Zylinderbohrung messen, indem von Seite
zu Seite und von vorn nach hinten am Zylinder
gemessen wird. Kolbenbolzen-Abziehsatz
90890-01304
Kolbenbolzen-Abzieher
YU-01304
1
Bohrung
77.000–77.010 mm (3.0315–
3.0319 in)
Konizitätsgrenzwert
0.050 mm (0.0020 in)
Unrundheitsgrenzwert
0.050 mm (0.0020 in)
Zylinderbohrung = Maximum von D
1, D2, D3,
D
4, D5, D6
Verjüngungsgrenze (Vorderseite zu Rück-
seite) = Höchstdifferenz zwischen D
1, D3, D5Verjüngungsgrenze (Seite zu Seite) = Höch-
stdifferenz zwischen D
2, D4, D6
Radialschlaggrenze (oben) = Differenz
zwischen D
1, D2Radialschlaggrenze (Mitte) = Differenz
zwischen D
3, D4Radialschlaggrenze (unten) = Differenz
zwischen D
5, D6

ZYLINDER UND KOLBEN
6-34
b. Falls nicht nach Vorgabe, den Zylinder
aufbohren oder erneuern und den Kolben
samt Kolbenringen satzweise erneuern.
c. Den Kolbenaußendurchmesser “a” an der
Messposition (vom Kolbenschaftboden) “b”
mit dem Mikrometer messen.
d. Falls nicht nach Vorgabe, Zylinder, Kolben
und Kolbenringe satzweise erneuern.
e. Das Kolben-Laufspiel nach folgender Form-
el ermitteln.
f. Falls nicht nach Vorgabe, Zylinder, Kolben
und Kolbenringe satzweise erneuern.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

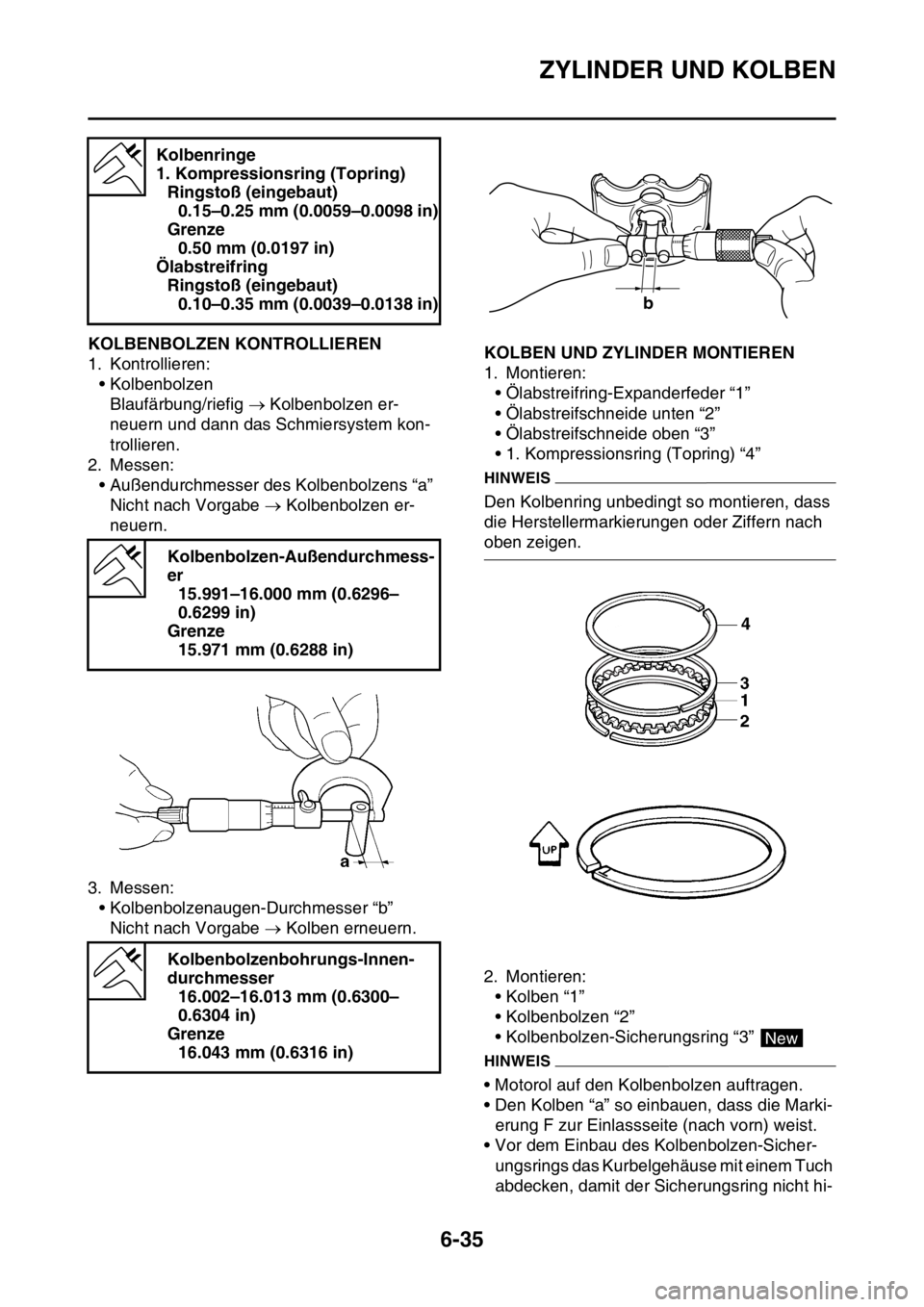

GAS2GB3261KOLBENRINGE KONTROLLIEREN
1. Messen:
• Kolbenring-Seitenspiel
Nicht nach Vorgabe  Kolben samt Kolben-ringen erneuern.
HINWEIS
Vor der Messung des Kolbenring-Seitenspiels
müssen die Kohlenstoffablagerungen von den
Kolbenringen und Ringnuten entfernt werden.
2. Montieren:
• Kolbenringe
HINWEIS
Den Kolbenring mit dem Kolben in den Zylinder
schieben.
3. Messen:
• Kolbenringstoß
Nicht nach Vorgabe  Kolbenring erneuern.
HINWEIS
Der Ringstoß der Ölabstreifring-Expanderfeder
kann nicht gemessen werden. Wenn der Stoß
des Ölabstreifrings zu groß ist, müssen alle drei
Ölabstreifringe erneuert werden. Durchmesser
76.955–76.970 mm (3.0297–
3.0303 in)
Messpunkt (ab Unterkante Kol-
benschaft)
6.0 mm (0.24 in)
Kolben-Laufspiel =
Zylinderbohrung - Kolbendurchmesser
Kolbenlaufspiel
0.030–0.055 mm (0.0012–0.0022
in)
Grenze
0.15 mm (0.006 in)
b
a
Ringnutspiel
0.030–0.065 mm (0.0012–0.0026
in)
Grenze
0.120 mm (0.0047 in)
a. 10 mm (0.39 in)

ZYLINDER UND KOLBEN
6-35
GAS2GB3262KOLBENBOLZEN KONTROLLIEREN
1. Kontrollieren:
• Kolbenbolzen
Blaufärbung/riefig  Kolbenbolzen er-
neuern und dann das Schmiersystem kon-
trollieren.
2. Messen:
• Außendurchmesser des Kolbenbolzens “a”
Nicht nach Vorgabe  Kolbenbolzen er-
neuern.
3. Messen:
• Kolbenbolzenaugen-Durchmesser “b”
Nicht nach Vorgabe  Kolben erneuern.GAS2GB3263KOLBEN UND ZYLINDER MONTIEREN

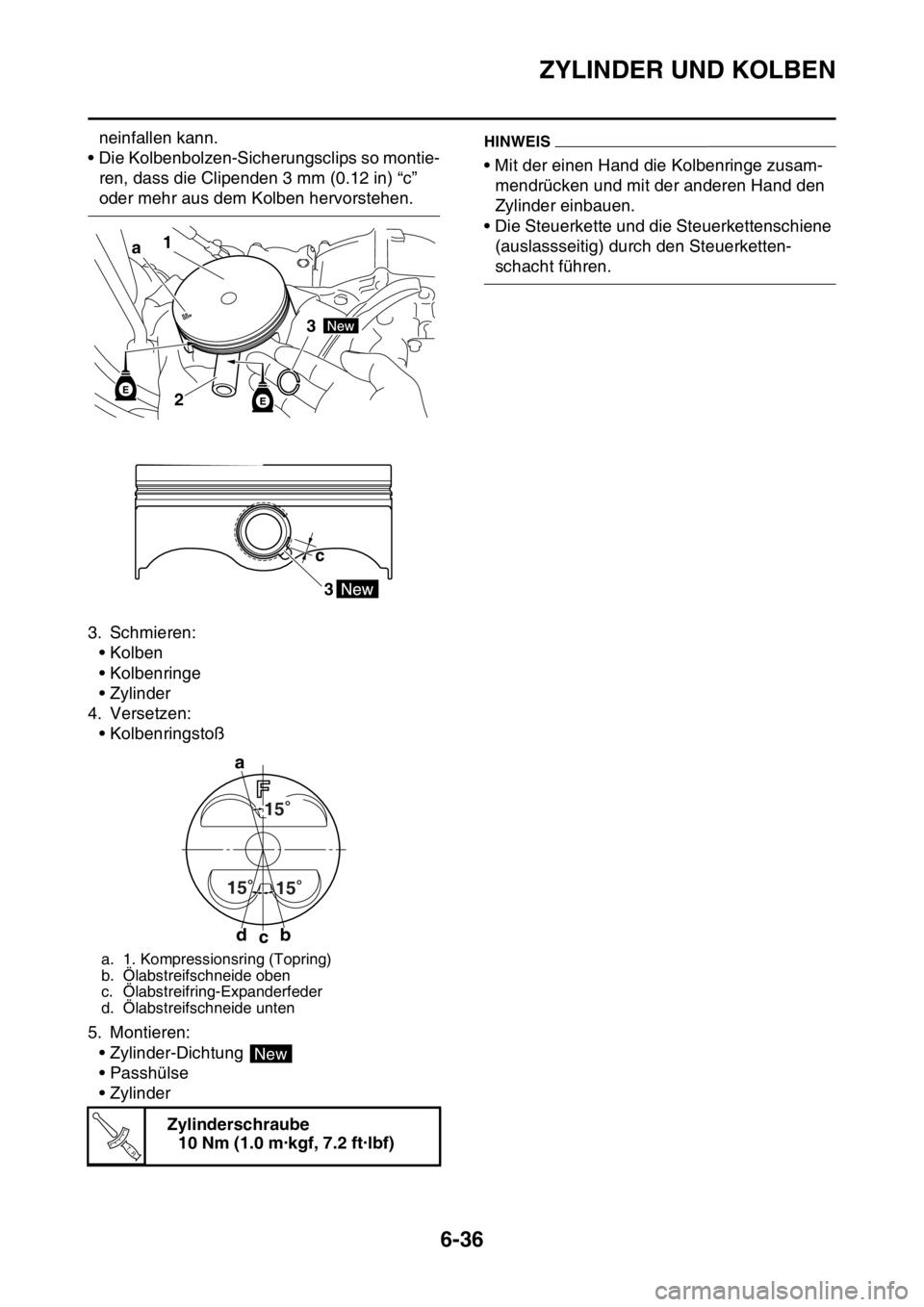

1. Montieren:
• Ölabstreifring-Expanderfeder “1”
• Ölabstreifschneide unten “2”
• Ölabstreifschneide oben “3”
• 1. Kompressionsring (Topring) “4”
HINWEIS
Den Kolbenring unbedingt so montieren, dass
die Herstellermarkierungen oder Ziffern nach
oben zeigen.
2. Montieren:
• Kolben “1”
• Kolbenbolzen “2”
• Kolbenbolzen-Sicherungsring “3”
HINWEIS
• Motorol auf den Kolbenbolzen auftragen.
• Den Kolben “a” so einbauen, dass die Marki-
erung F zur Einlassseite (nach vorn) weist.
• Vor dem Einbau des Kolbenbolzen-Sicher-
ungsrings das Kurbelgehäuse mit einem Tuch
abdecken, damit der Sicherungsring nicht hi- Kolbenringe
1. Kompressionsring (Topring)
Ringstoß (eingebaut)
0.15–0.25 mm (0.0059–0.0098 in)
Grenze
0.50 mm (0.0197 in)
Ölabstreifring
Ringstoß (eingebaut)
0.10–0.35 mm (0.0039–0.0138 in)
Kolbenbolzen-Außendurchmess-
er
15.991–16.000 mm (0.6296–
0.6299 in)
Grenze
15.971 mm (0.6288 in)
Kolbenbolzenbohrungs-Innen-
durchmesser
16.002–16.013 mm (0.6300–
0.6304 in)
Grenze
16.043 mm (0.6316 in)
b
4
New

ZYLINDER UND KOLBEN
6-36
neinfallen kann.
• Die Kolbenbolzen-Sicherungsclips so montie-
ren, dass die Clipenden 3 mm (0.12 in) “c”
oder mehr aus dem Kolben hervorstehen.
3. Schmieren:
• Kolben
• Kolbenringe
• Zylinder
4. Versetzen:
• Kolbenringstoß
5. Montieren:
• Zylinder-Dichtung
• Passhülse
• Zylinder
HINWEIS
• Mit der einen Hand die Kolbenringe zusam-
mendrücken und mit der anderen Hand den
Zylinder einbauen.
• Die Steuerkette und die Steuerkettenschiene
(auslassseitig) durch den Steuerketten-
schacht führen.
a. 1. Kompressionsring (Topring)
b. Ölabstreifschneide oben
c. Ölabstreifring-Expanderfeder
d. Ölabstreifschneide unten
Zylinderschraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
3
2 a
3 c
a
db
c15
15
15
New
T R..

ELEKTRISCHER STARTER
6-37
GAS2GB3264
ELEKTRISCHER STARTER

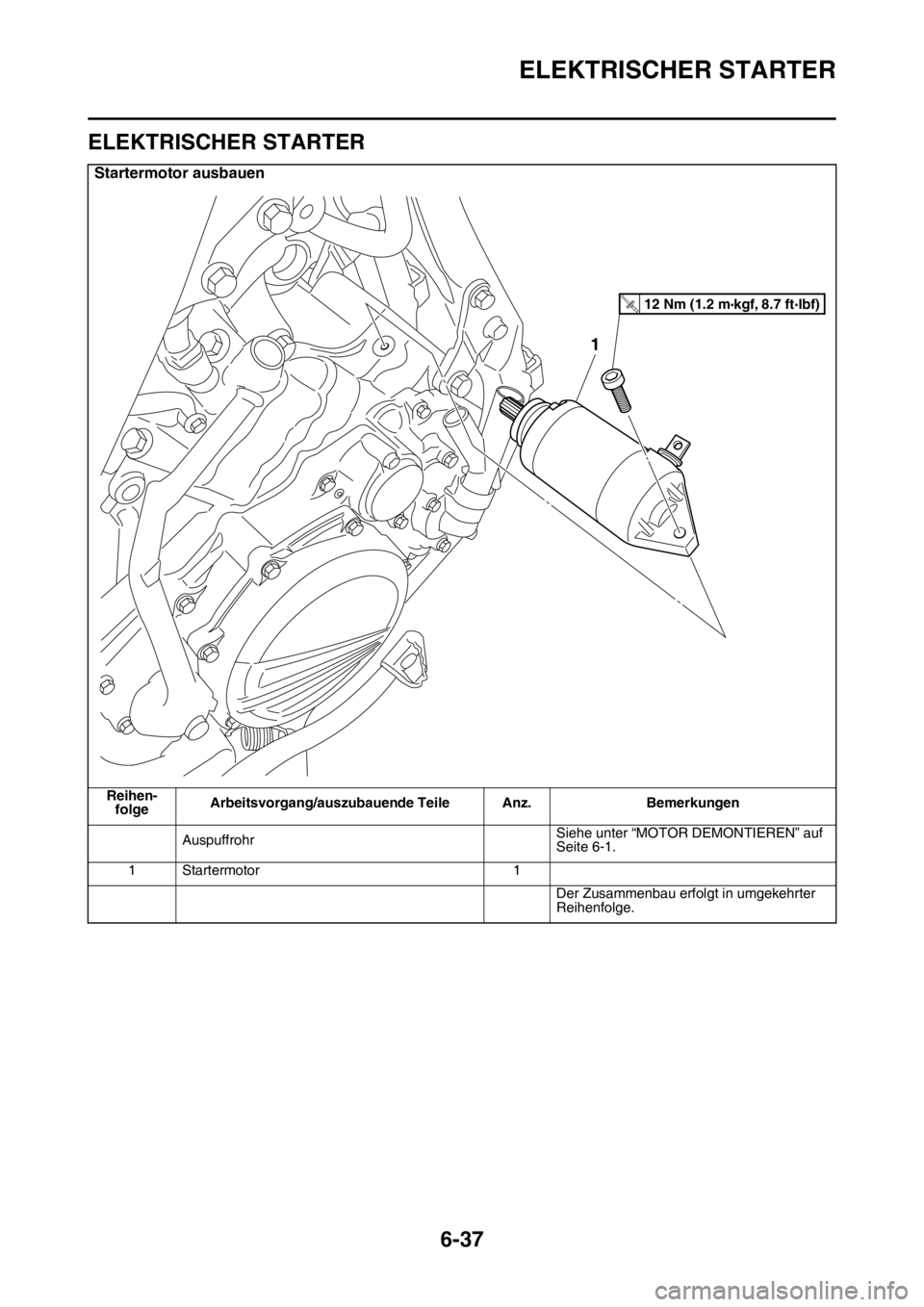

Startermotor ausbauen
Reihen-
folgeArbeitsvorgang/auszubauende Teile Anz. Bemerkungen
AuspuffrohrSiehe unter “MOTOR DEMONTIEREN” auf
Seite 6-1.
1 Startermotor 1
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
1
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
