ALLGEMEINES FAHRGESTELL
5-1
GAS2GB3152
HINWEIS
Dieser Abschnitt ist für Personen gedacht, die über grundlegende Kenntnisse und Fähigkeiten in der
Wartung von Yamaha-Motorrädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Per-
sonen mit geringen Kenntnissen und Fähigkeiten über Wartungsarbeiten wird empfohlen, keine Ins-
pektionen, Einstellungen, Demontagen durchzuführen und Montagen nur mit Hilfe dieses
Handbuchs vorzunehmen. Es könnten sonst Wartungsprobleme und mechanische Schäden auftre-
ten.
GAS2GB3153ALLGEMEINES FAHRGESTELL
Sitzbank und Seitenabdeckungen demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
1 Sitzbank 1
2 Lufthutze (links) 1
3 Lufthutze (rechts) 1
4 Seitendeckel (links) 1
5 Seitendeckel (rechts) 1
6 Hinterradabdeckung 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
4 (2)
65
1
3
2
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
22 Nm (2.2 m kgf, 16 ft Ibf)T.R.
1.3 Nm (0.13 m kgf, 0.94 ft Ibf)T.R.16 Nm (1.6 m kgf, 12 ft Ibf)T.R.

ALLGEMEINES FAHRGESTELL
5-2
Den Scheinwerfer und die Multifunktionsanzeige entfernen
Reihen-
folgeArbeitsvorgang/auszubauende Teile Anz. Bemerkungen
1 Scheinwerfertopf 1
2 Scheinwerfer-Steckverbinder 1 Lösen.
3 Scheinwerfereinsatz 1
4 Geschwindigkeitssensor-Steckverbinder 1 Lösen.
5 Multifunktionsanzeigen-Steckverbinder 2 Lösen.
6Optionaler Multifunktionsanzeige-Schalter-
Steckverbinder1 Lösen.
7 Kontrollleuchten-Steckverbinder 1 Lösen.
8 Multifunktionsanzeige 1
9 Instrumentenhalterung 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
4(2)
6 7 8
9
5
1
3
2
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.3.8 Nm (0.38 m kgf, 2.8 ft Ibf)T.R.
3.8 Nm (0.38 m kgf, 2.8 ft Ibf)T.R.
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.

ALLGEMEINES FAHRGESTELL
5-3

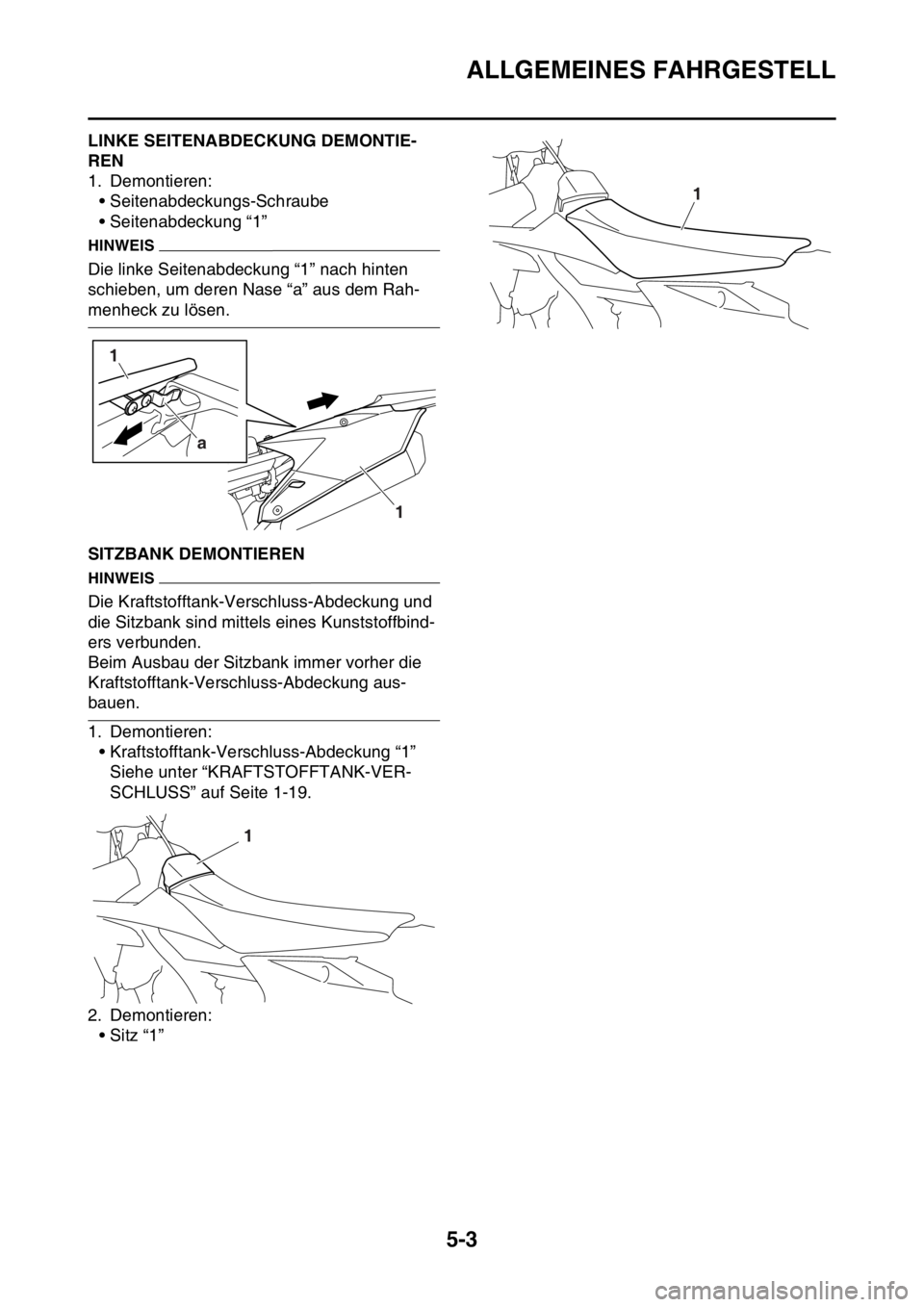

GAS2GB3154LINKE SEITENABDECKUNG DEMONTIE-
REN
1. Demontieren:
• Seitenabdeckungs-Schraube
• Seitenabdeckung “1”
HINWEIS
Die linke Seitenabdeckung “1” nach hinten
schieben, um deren Nase “a” aus dem Rah-
menheck zu lösen.
GAS2GB3155SITZBANK DEMONTIEREN
HINWEIS
Die Kraftstofftank-Verschluss-Abdeckung und
die Sitzbank sind mittels eines Kunststoffbind-
ers verbunden.
Beim Ausbau der Sitzbank immer vorher die
Kraftstofftank-Verschluss-Abdeckung aus-
bauen.
1. Demontieren:
• Kraftstofftank-Verschluss-Abdeckung “1”
Siehe unter “KRAFTSTOFFTANK-VER-
SCHLUSS” auf Seite 1-19.
2. Demontieren:
•Sitz “1”
1
a
1
1
1

VORDERRAD
5-4
GAS2GB3156
VORDERRAD

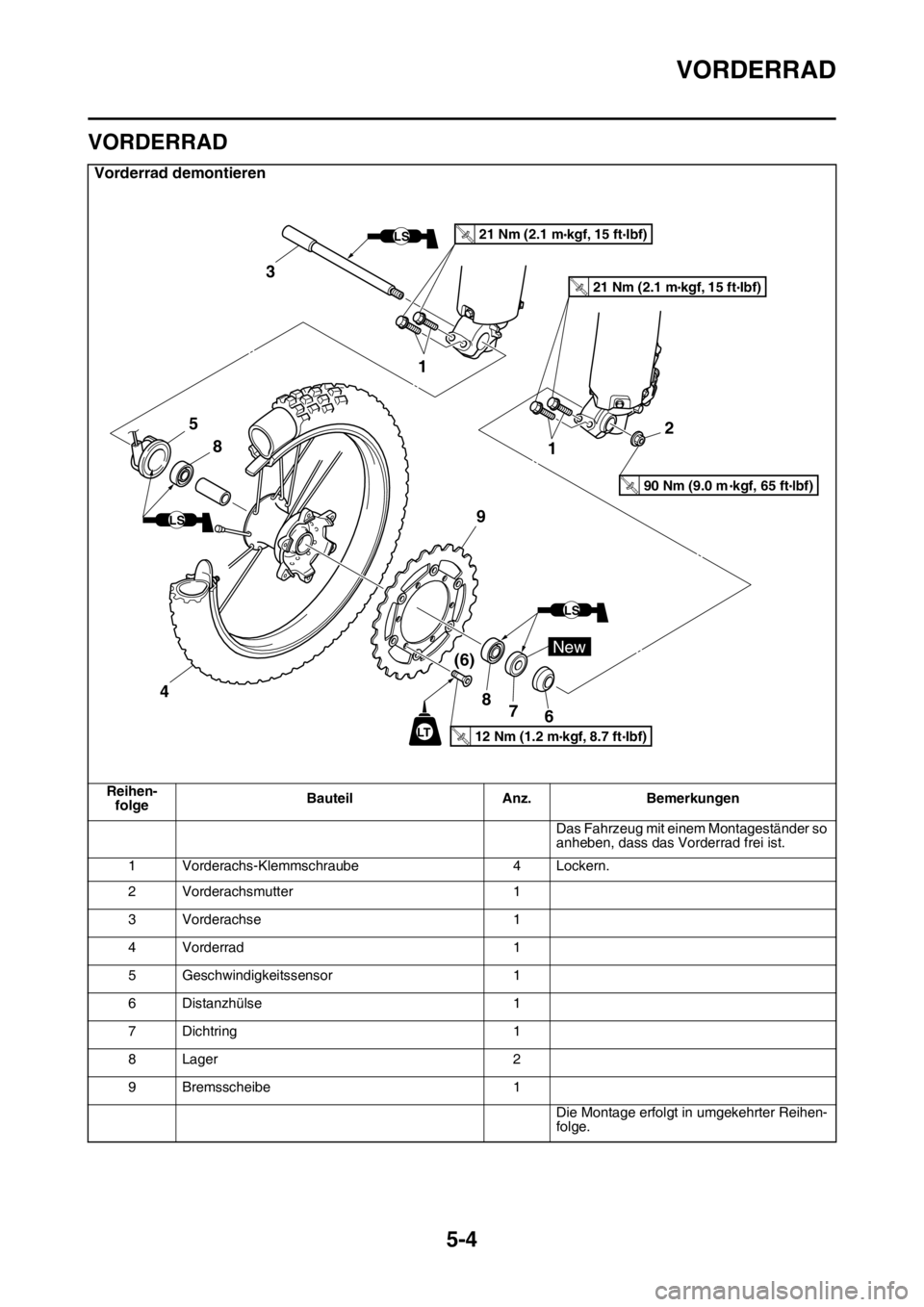

Vorderrad demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Das Fahrzeug mit einem Montageständer so
anheben, dass das Vorderrad frei ist.
1 Vorderachs-Klemmschraube 4 Lockern.
2 Vorderachsmutter 1
3 Vorderachse 1
4 Vorderrad 1
5 Geschwindigkeitssensor 1
6 Distanzhülse 1
7 Dichtring 1
8 Lager 2
9 Bremsscheibe 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
New
LT
LS
LS
LS
8
7 8
(6)
9
12
1 3
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
4
90 Nm (9.0 m kgf, 65 ft lbf)T.R.
5
6

VORDERRAD
5-5

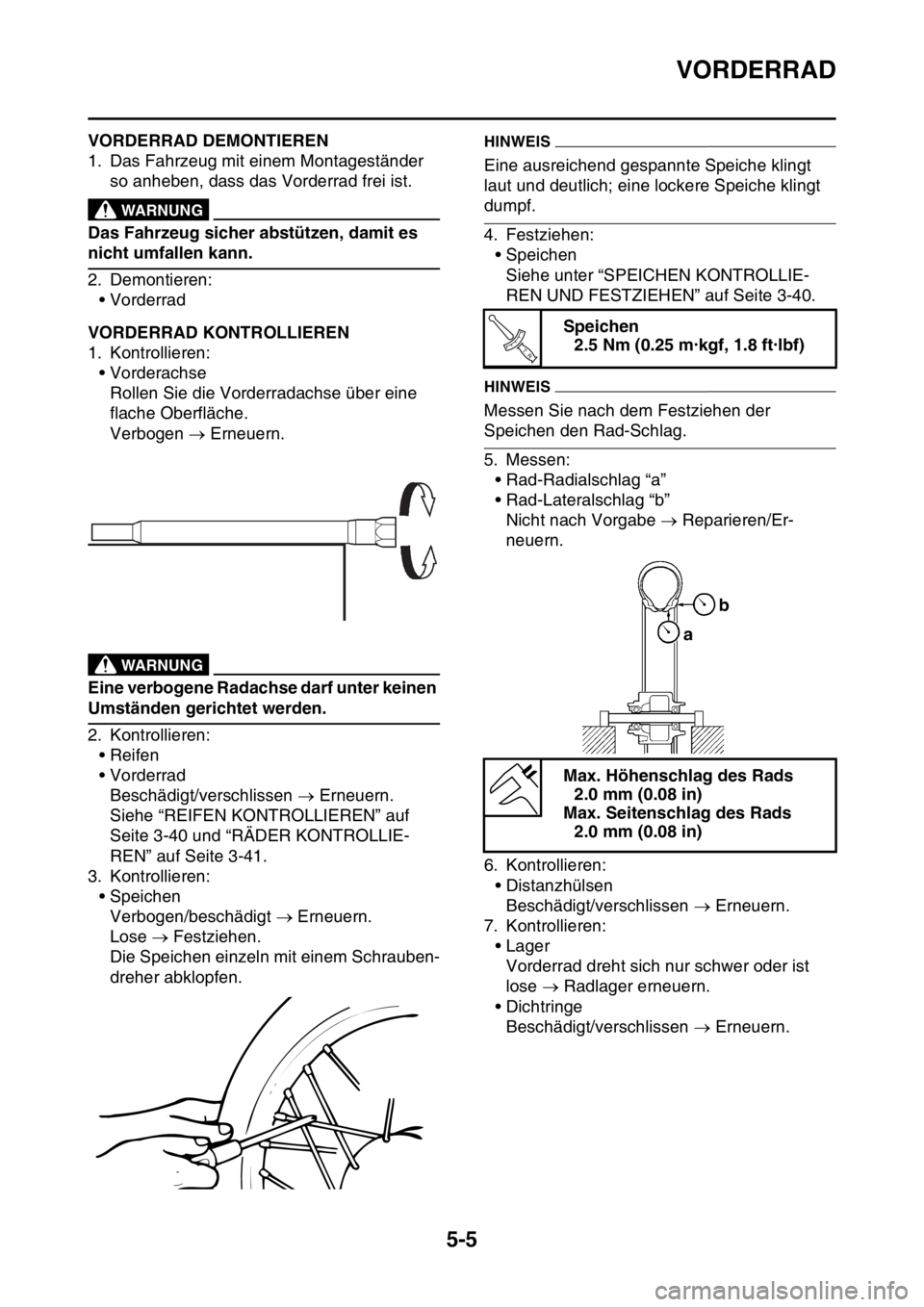

GAS2GB3157VORDERRAD DEMONTIEREN
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Vorderrad frei ist.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Demontieren:
• Vorderrad
GAS2GB3158VORDERRAD KONTROLLIEREN
1. Kontrollieren:
• Vorderachse
Rollen Sie die Vorderradachse über eine
flache Oberfläche.
Verbogen  Erneuern.
EWA
WARNUNG
Eine verbogene Radachse darf unter keinen
Umständen gerichtet werden.
2. Kontrollieren:
•Reifen
• Vorderrad
Beschädigt/verschlissen  Erneuern.
Siehe “REIFEN KONTROLLIEREN” auf
Seite 3-40 und “RÄDER KONTROLLIE-
REN” auf Seite 3-41.
3. Kontrollieren:
• Speichen
Verbogen/beschädigt  Erneuern.
Lose  Festziehen.
Die Speichen einzeln mit einem Schrauben-
dreher abklopfen.
HINWEIS
Eine ausreichend gespannte Speiche klingt
laut und deutlich; eine lockere Speiche klingt
dumpf.
4. Festziehen:
• Speichen
Siehe unter “SPEICHEN KONTROLLIE-
REN UND FESTZIEHEN” auf Seite 3-40.
HINWEIS
Messen Sie nach dem Festziehen der
Speichen den Rad-Schlag.
5. Messen:
• Rad-Radialschlag “a”
• Rad-Lateralschlag “b”
Nicht nach Vorgabe  Reparieren/Er-
neuern.
6. Kontrollieren:
• Distanzhülsen
Beschädigt/verschlissen  Erneuern.
7. Kontrollieren:
• Lager
Vorderrad dreht sich nur schwer oder ist
lose  Radlager erneuern.
• Dichtringe
Beschädigt/verschlissen  Erneuern.
Speichen
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Max. Höhenschlag des Rads
2.0 mm (0.08 in)
Max. Seitenschlag des Rads
2.0 mm (0.08 in)
T R..
ab

VORDERRAD
5-6

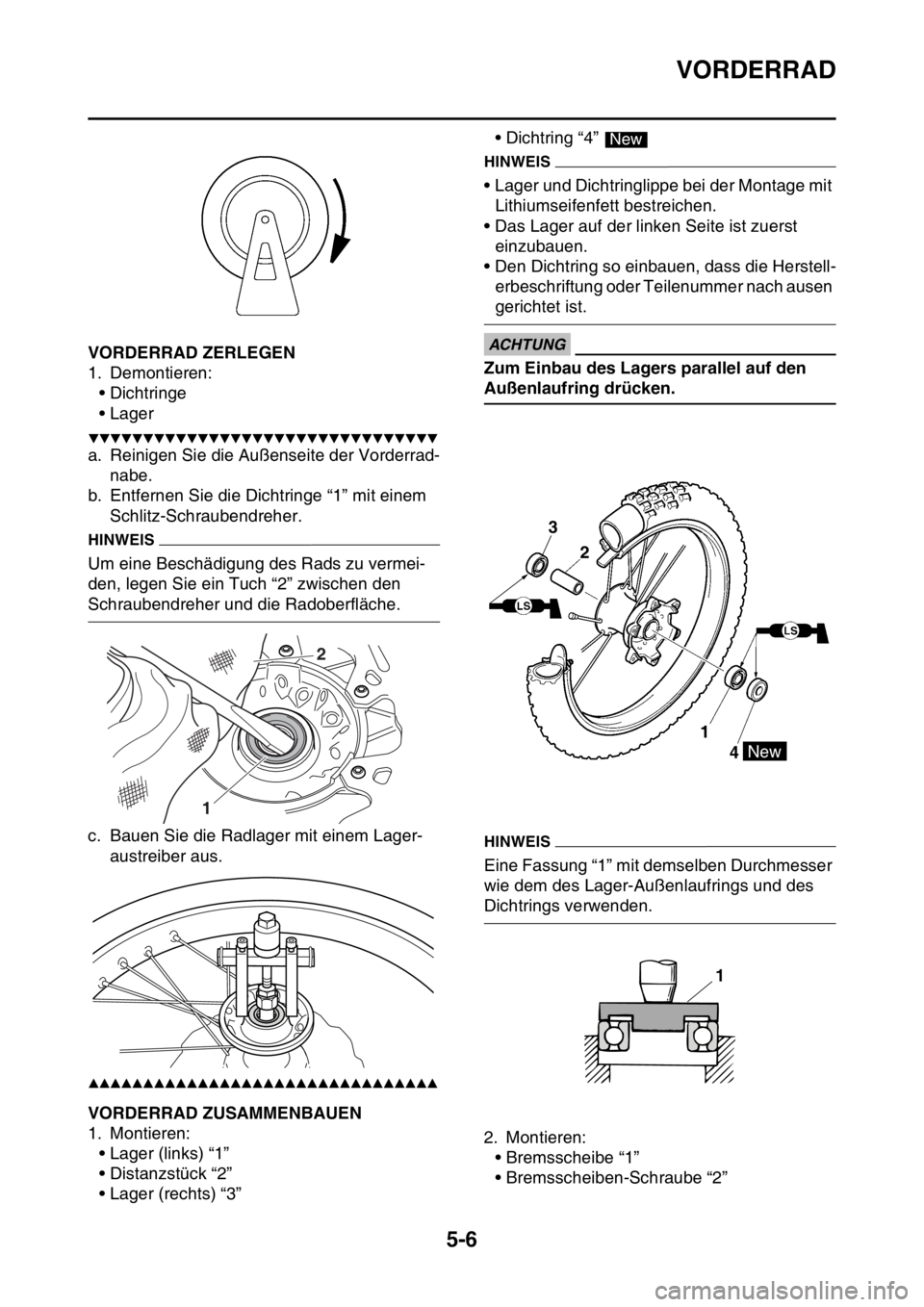

GAS2GB3159VORDERRAD ZERLEGEN
1. Demontieren:
•Dichtringe
• Lager
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Reinigen Sie die Außenseite der Vorderrad-
nabe.
b. Entfernen Sie die Dichtringe “1” mit einem
Schlitz-Schraubendreher.
HINWEIS
Um eine Beschädigung des Rads zu vermei-
den, legen Sie ein Tuch “2” zwischen den
Schraubendreher und die Radoberfläche.
c. Bauen Sie die Radlager mit einem Lager-
austreiber aus.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS2GB3160VORDERRAD ZUSAMMENBAUEN
1. Montieren:
• Lager (links) “1”
• Distanzstück “2”
• Lager (rechts) “3”• Dichtring “4”
HINWEIS
• Lager und Dichtringlippe bei der Montage mit
Lithiumseifenfett bestreichen.
• Das Lager auf der linken Seite ist zuerst
einzubauen.
• Den Dichtring so einbauen, dass die Herstell-
erbeschriftung oder Teilenummer nach ausen
gerichtet ist.
ECA
ACHTUNG
Zum Einbau des Lagers parallel auf den
Außenlaufring drücken.
HINWEIS
Eine Fassung “1” mit demselben Durchmesser
wie dem des Lager-Außenlaufrings und des
Dichtrings verwenden.

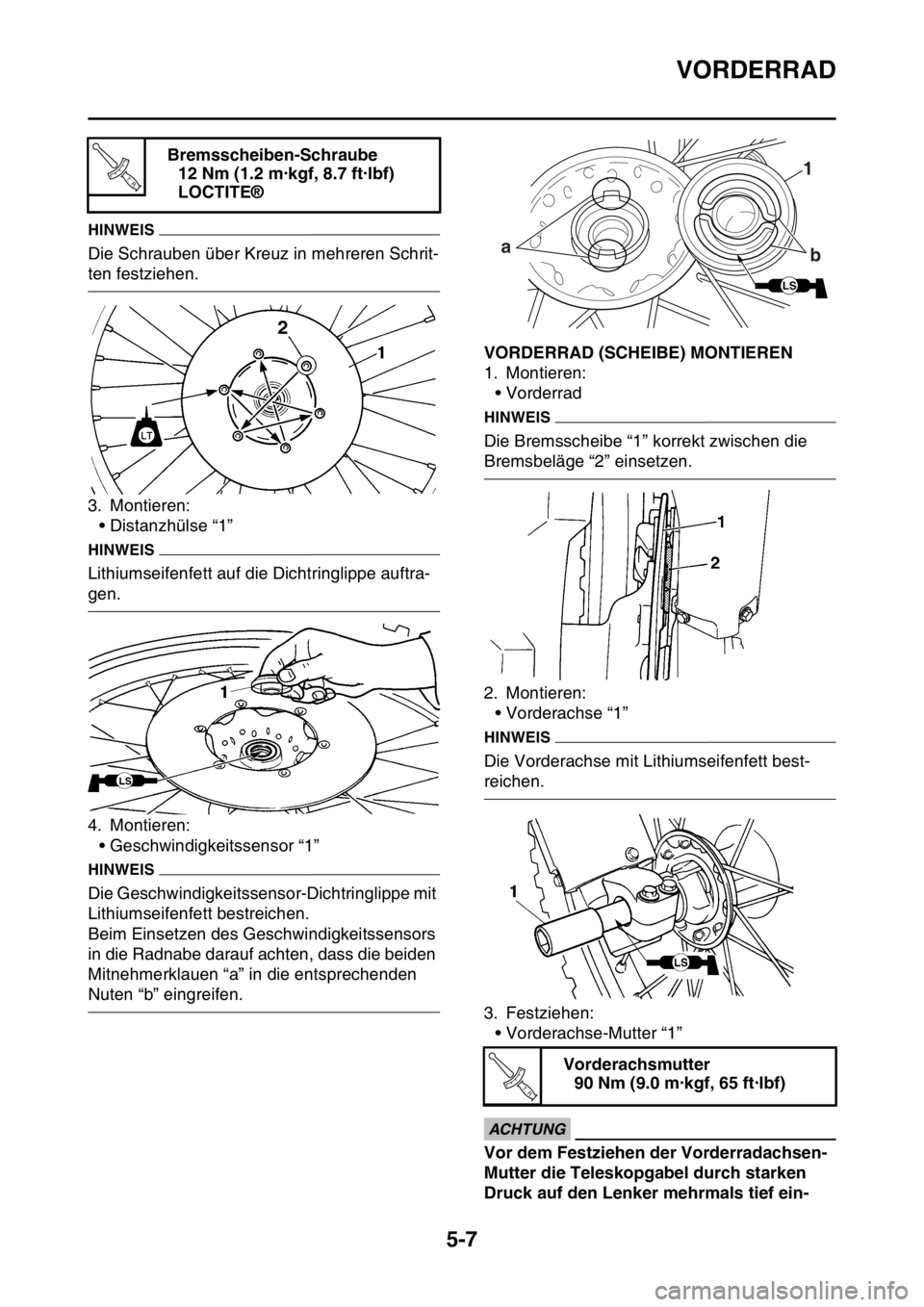

2. Montieren:
• Bremsscheibe “1”
• Bremsscheiben-Schraube “2”
12
New
3
2
1
4
New
1

VORDERRAD
5-7
HINWEIS
Die Schrauben über Kreuz in mehreren Schrit-
ten festziehen.
3. Montieren:
• Distanzhülse “1”
HINWEIS
Lithiumseifenfett auf die Dichtringlippe auftra-
gen.
4. Montieren:
• Geschwindigkeitssensor “1”
HINWEIS
Die Geschwindigkeitssensor-Dichtringlippe mit
Lithiumseifenfett bestreichen.
Beim Einsetzen des Geschwindigkeitssensors
in die Radnabe darauf achten, dass die beiden
Mitnehmerklauen “a” in die entsprechenden
Nuten “b” eingreifen.
GAS2GB3161VORDERRAD (SCHEIBE) MONTIEREN
1. Montieren:
• Vorderrad
HINWEIS
Die Bremsscheibe “1” korrekt zwischen die
Bremsbeläge “2” einsetzen.
2. Montieren:
• Vorderachse “1”
HINWEIS
Die Vorderachse mit Lithiumseifenfett best-
reichen.
3. Festziehen:
• Vorderachse-Mutter “1”
ECA
ACHTUNG
Vor dem Festziehen der Vorderradachsen-
Mutter die Teleskopgabel durch starken
Druck auf den Lenker mehrmals tief ein- Bremsscheiben-Schraube
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
LOCTITE®
T R..
Vorderachsmutter
90 Nm (9.0 m·kgf, 65 ft·lbf)
1
a
b
LS
T R..

VORDERRAD
5-8
und ausfedern lassen.

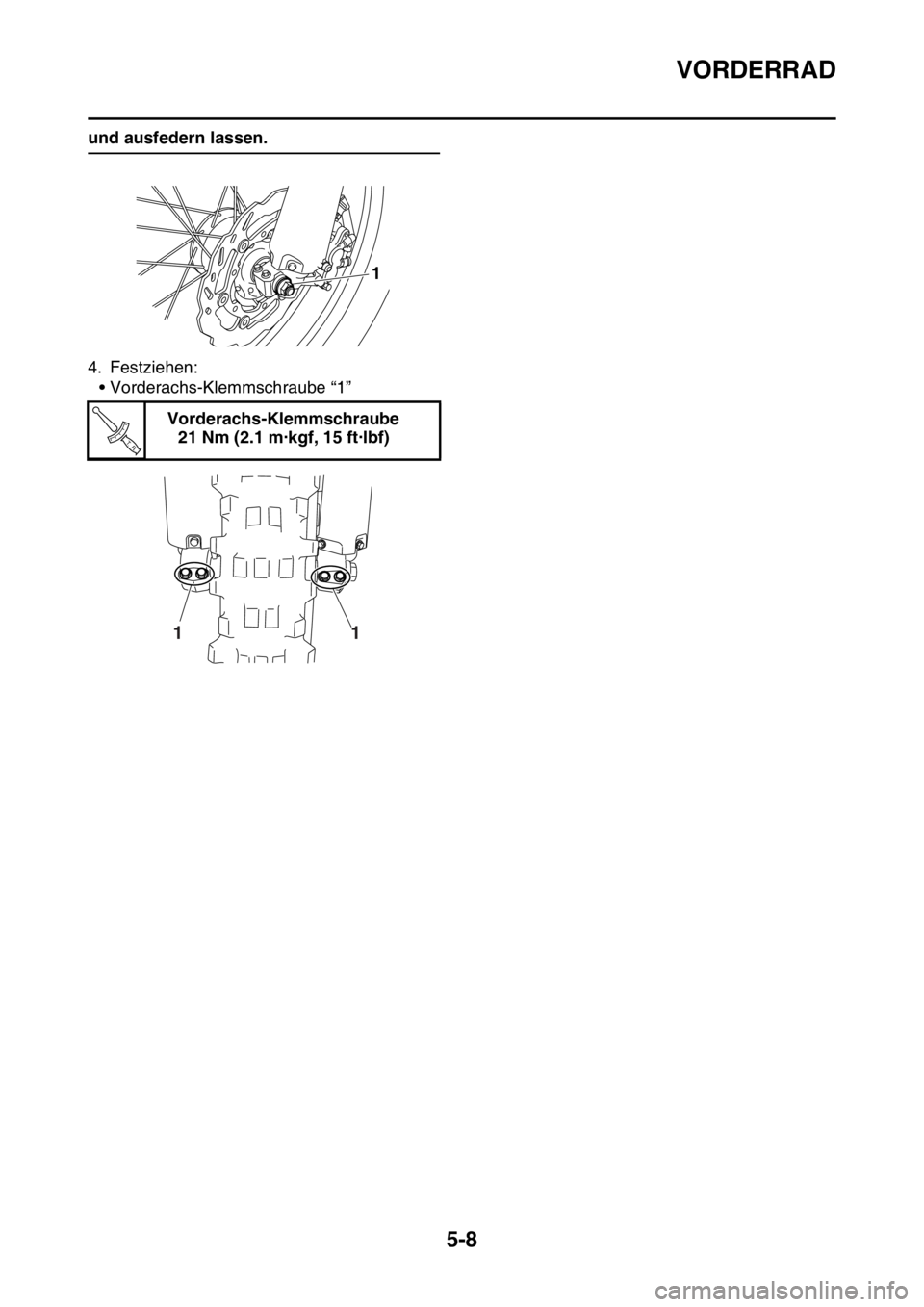

4. Festziehen:
• Vorderachs-Klemmschraube “1”
Vorderachs-Klemmschraube
21 Nm (2.1 m·kgf, 15 ft·lbf)
1
T R..
1 1
