2016 YAMAHA WR 250F Betriebsanleitungen (in German)

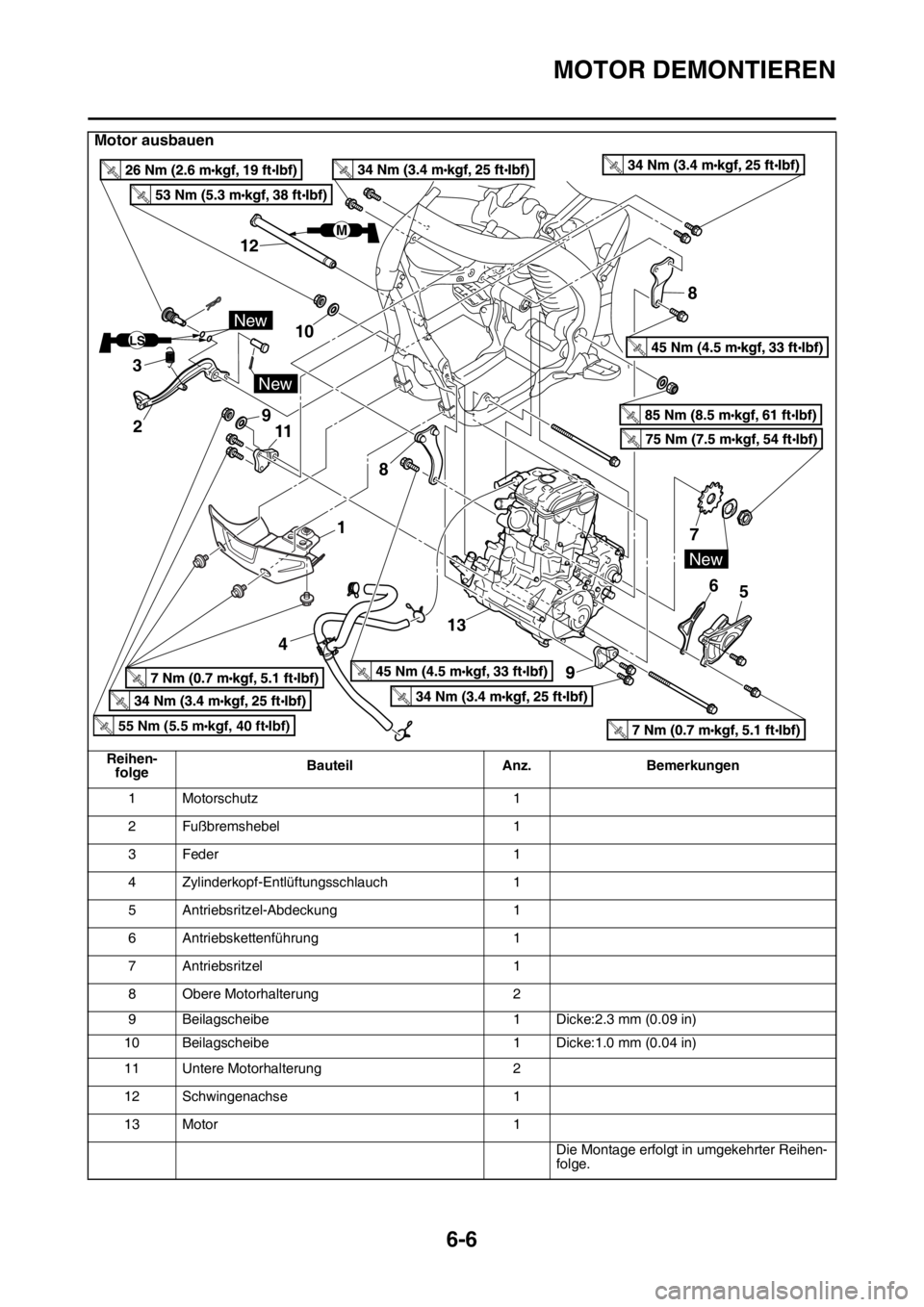

MOTOR DEMONTIEREN
6-6
1 Motorschutz 1
2 Fußbremshebel 1
3 Feder 1
4 Zylinderkopf-Entlüftungsschlauch 1
5 Antriebsritzel-Abdeckung 1
6 Antriebskettenführung 1
7 Antriebsritzel 1
8 Obere Motorhalterung 2
9 Beilagscheibe 1 Dicke:2.3 mm (0.09 in)
10 Beilagscheibe 1 Dicke:1.0 mm (0.04 in)
11 Untere Motorhalterung 2
12 Schwingenachse 1
13 Motor 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Motor ausbauen
Reihen-
folgeBauteil Anz. Bemerkungen
New
New
LS
M
8
8
7
6
13
45
New
1 12
3
2
1110
9
55 Nm (5.5 m kgf, 40 ft Ibf)T.R.

MOTOR DEMONTIEREN
6-7

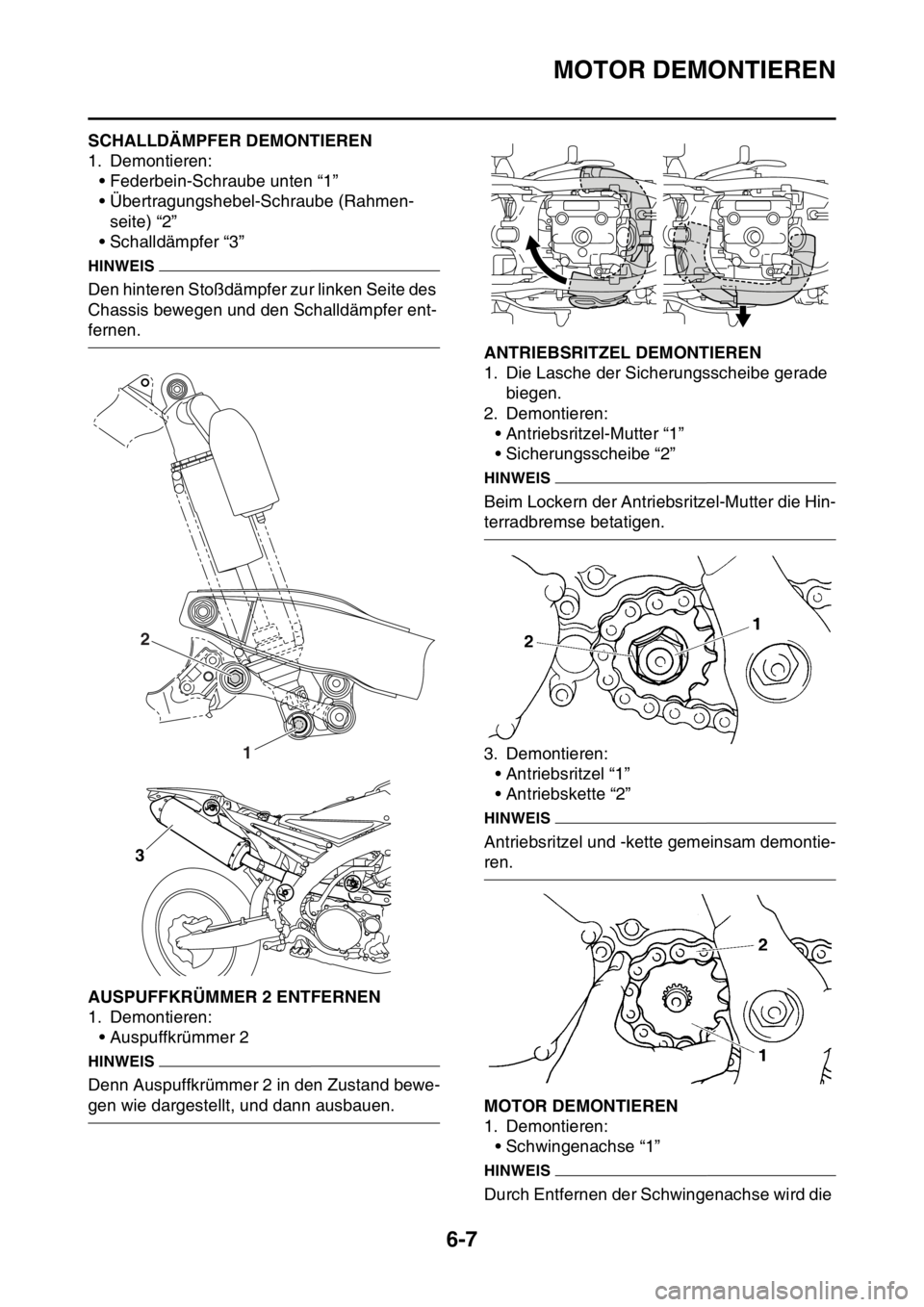

GAS2GB3229SCHALLDÄMPFER DEMONTIEREN
1. Demontieren:
• Federbein-Schraube unten “1”
• Übertragungshebel-Schraube (Rahmen-
seite) “2”
• Schalldämpfer “3”
HINWEIS
Den hinteren Stoßdämpfer zur linken Seite des
Chassis bewegen und den Schalldämpfer ent-
fernen.
GAS2GB3230AUSPUFFKRÜMMER 2 ENTFERNEN
1. Demontieren:
• Auspuffkrümmer 2
HINWEIS
Denn Auspuffkrümmer 2 in den Zustand bewe-
gen wie dargestellt, und dann ausbauen.
GAS2GB3231ANTRIEBSRITZEL DEMONTIEREN
1. Die Lasche der Sicherungsscheibe gerade
biegen.
2. Demontieren:
• Antriebsritzel-Mutter “1”
• Sicherungsscheibe “2”
HINWEIS
Beim Lockern der Antriebsritzel-Mutter die Hin-
terradbremse betatigen.
3. Demontieren:
• Antriebsritzel “1”
• Antriebskette “2”
HINWEIS
Antriebsritzel und -kette gemeinsam demontie-
ren.
GAS2GB3232MOTOR DEMONTIEREN
1. Demontieren:
• Schwingenachse “1”
HINWEIS
Durch Entfernen der Schwingenachse wird die
1 2
3

MOTOR DEMONTIEREN
6-8

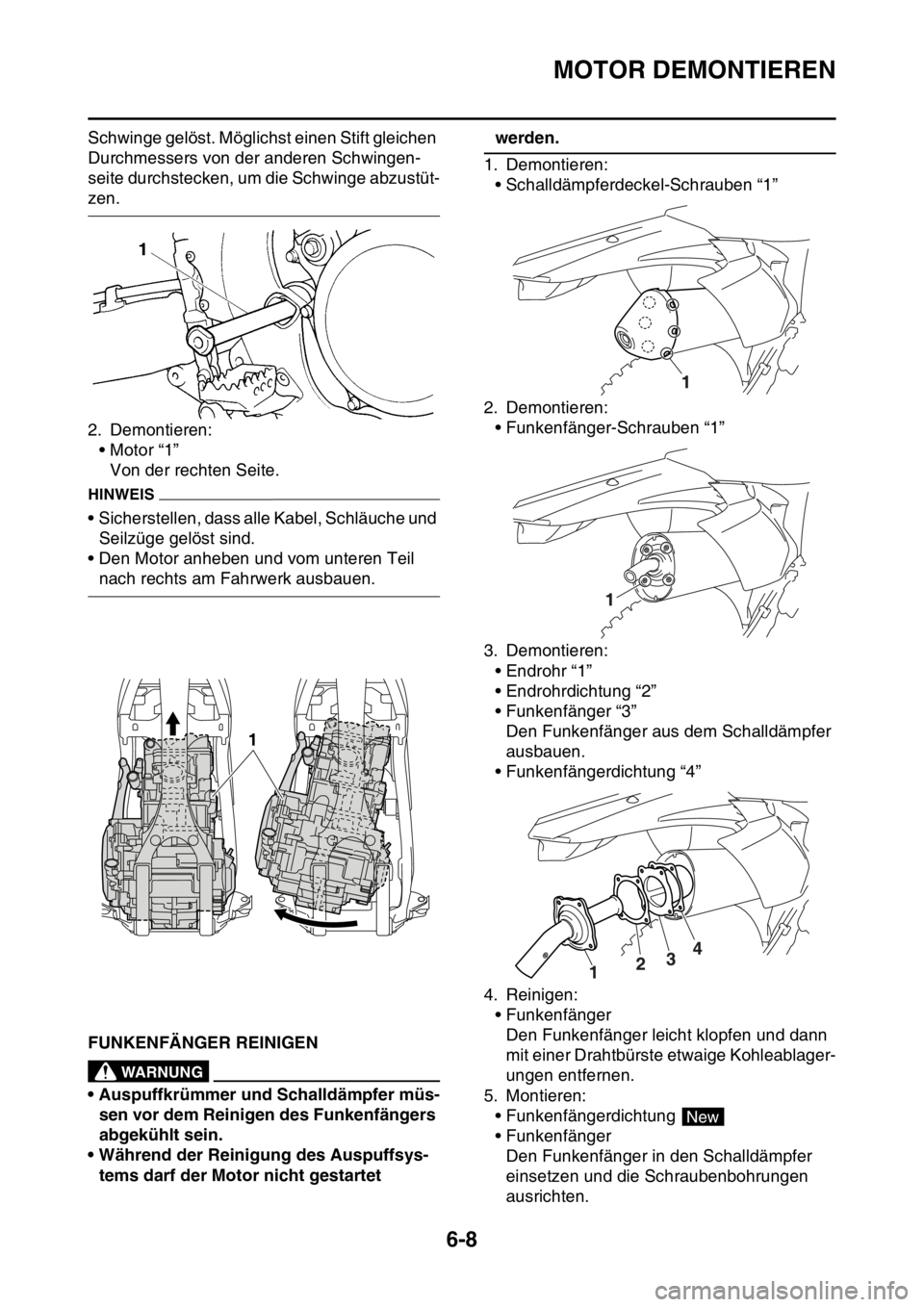

Schwinge gelöst. Möglichst einen Stift gleichen
Durchmessers von der anderen Schwingen-
seite durchstecken, um die Schwinge abzustüt-
zen.
2. Demontieren:
• Motor “1”
Von der rechten Seite.
HINWEIS
• Sicherstellen, dass alle Kabel, Schläuche und
Seilzüge gelöst sind.
• Den Motor anheben und vom unteren Teil
nach rechts am Fahrwerk ausbauen.
GAS2GB3233FUNKENFÄNGER REINIGENEWA
WARNUNG
• Auspuffkrümmer und Schalldämpfer müs-
sen vor dem Reinigen des Funkenfängers
abgekühlt sein.
• Während der Reinigung des Auspuffsys-
tems darf der Motor nicht gestartet
werden.
1. Demontieren:
• Schalldämpferdeckel-Schrauben “1”
2. Demontieren:
• Funkenfänger-Schrauben “1”
3. Demontieren:
• Endrohr “1”
• Endrohrdichtung “2”
• Funkenfänger “3”
Den Funkenfänger aus dem Schalldämpfer
ausbauen.
• Funkenfängerdichtung “4”
4. Reinigen:
• Funkenfänger
Den Funkenfänger leicht klopfen und dann
mit einer Drahtbürste etwaige Kohleablager-
ungen entfernen.
5. Montieren:
• Funkenfängerdichtung
• Funkenfänger
Den Funkenfänger in den Schalldämpfer
einsetzen und die Schraubenbohrungen
ausrichten.
1
New

MOTOR DEMONTIEREN
6-9

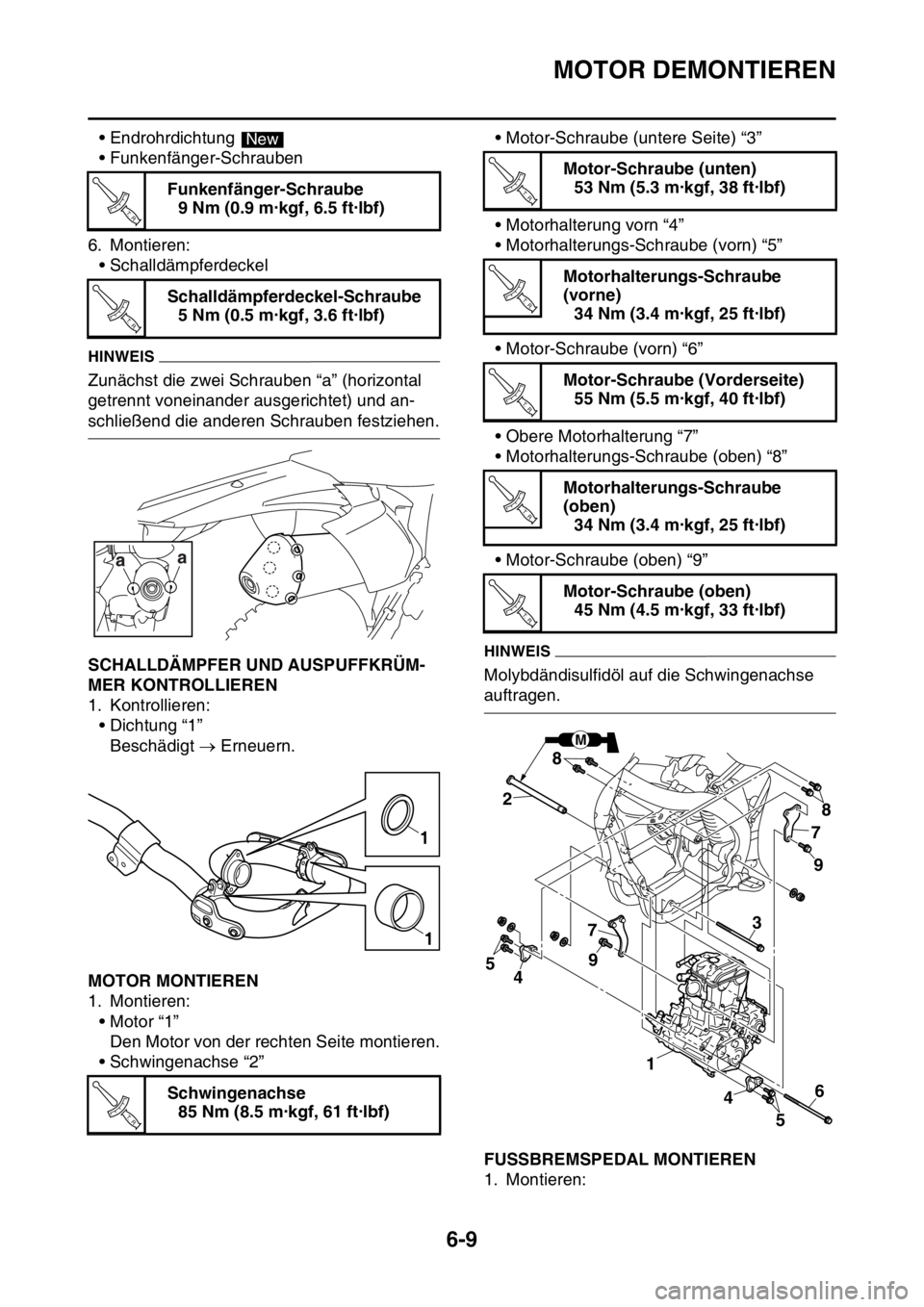

• Endrohrdichtung
• Funkenfänger-Schrauben
6. Montieren:
• Schalldämpferdeckel
HINWEIS
Zunächst die zwei Schrauben “a” (horizontal
getrennt voneinander ausgerichtet) und an-
schließend die anderen Schrauben festziehen.
GAS2GB3234SCHALLDÄMPFER UND AUSPUFFKRÜM-
MER KONTROLLIEREN
1. Kontrollieren:
• Dichtung “1”
Beschädigt  Erneuern.
GAS2GB3235MOTOR MONTIEREN
1. Montieren:
• Motor “1”
Den Motor von der rechten Seite montieren.
• Schwingenachse “2”• Motor-Schraube (untere Seite) “3”
• Motorhalterung vorn “4”
• Motorhalterungs-Schraube (vorn) “5”
• Motor-Schraube (vorn) “6”
• Obere Motorhalterung “7”
• Motorhalterungs-Schraube (oben) “8”
• Motor-Schraube (oben) “9”
HINWEIS
Molybdändisulfidöl auf die Schwingenachse
auftragen.
GAS2GB3236FUSSBREMSPEDAL MONTIEREN
1. Montieren: Funkenfänger-Schraube
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Schalldämpferdeckel-Schraube
5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Schwingenachse
85 Nm (8.5 m·kgf, 61 ft·lbf)
New
T R..
T R..
1
1
T R..
Motor-Schraube (unten)
53 Nm (5.3 m·kgf, 38 ft·lbf)
Motorhalterungs-Schraube
(vorne)
34 Nm (3.4 m·kgf, 25 ft·lbf)
Motor-Schraube (Vorderseite)
55 Nm (5.5 m·kgf, 40 ft·lbf)
Motorhalterungs-Schraube
(oben)
34 Nm (3.4 m·kgf, 25 ft·lbf)
Motor-Schraube (oben)
45 Nm (4.5 m·kgf, 33 ft·lbf)
T R..
T R..
T R..
T R..
T R..
M
78
9
9 8
7
4 1
2
43
5
56

MOTOR DEMONTIEREN
6-10

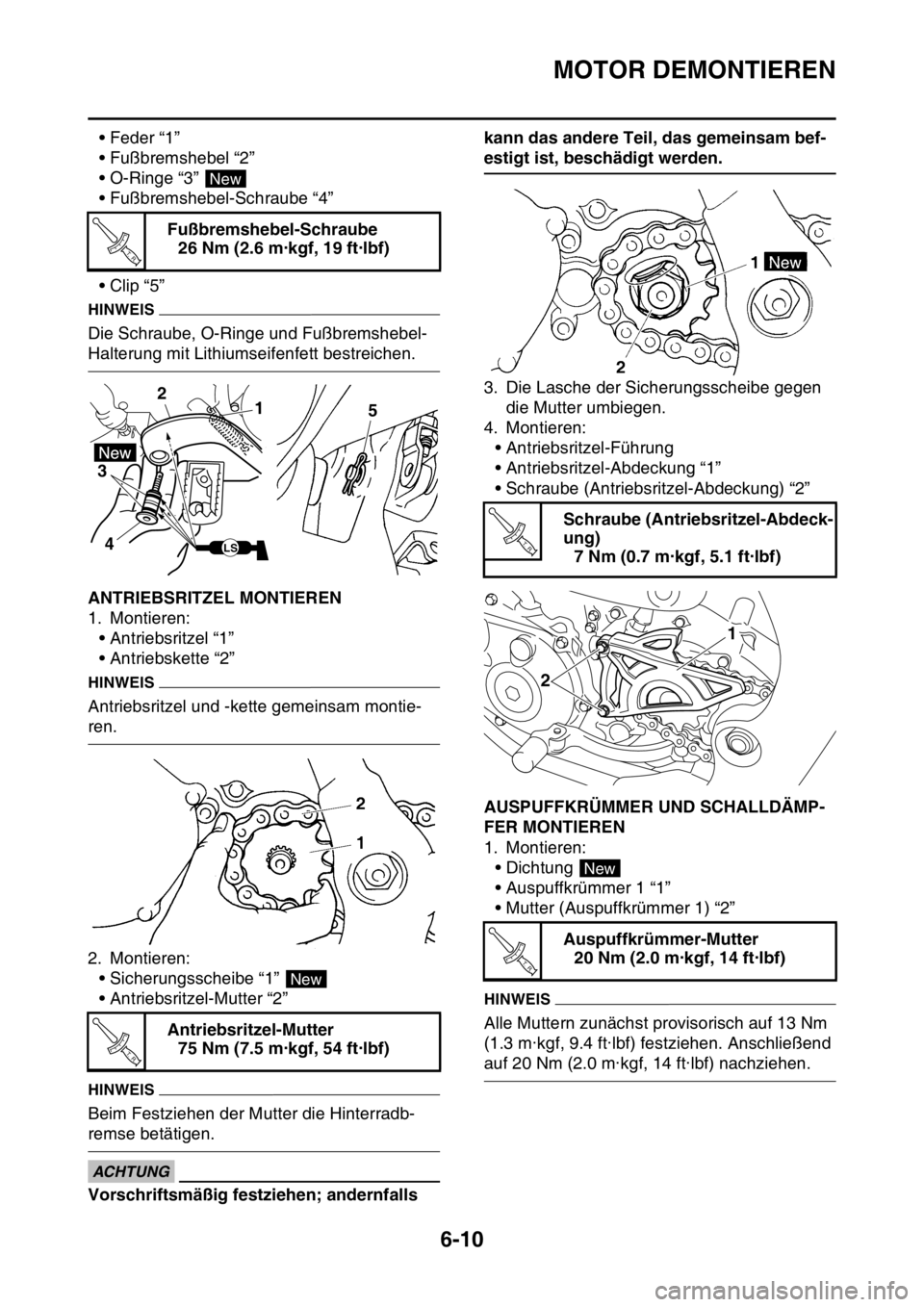

• Feder “1”
• Fußbremshebel “2”
• O-Ringe “3”
• Fußbremshebel-Schraube “4”
•Clip “5”
HINWEIS
Die Schraube, O-Ringe und Fußbremshebel-
Halterung mit Lithiumseifenfett bestreichen.
GAS2GB3237ANTRIEBSRITZEL MONTIEREN
1. Montieren:
• Antriebsritzel “1”
• Antriebskette “2”
HINWEIS
Antriebsritzel und -kette gemeinsam montie-
ren.
2. Montieren:
• Sicherungsscheibe “1”
• Antriebsritzel-Mutter “2”
HINWEIS
Beim Festziehen der Mutter die Hinterradb-
remse betätigen.
ECA
ACHTUNG
Vorschriftsmäßig festziehen; andernfalls kann das andere Teil, das gemeinsam bef-
estigt ist, beschädigt werden.
3. Die Lasche der Sicherungsscheibe gegen
die Mutter umbiegen.
4. Montieren:
• Antriebsritzel-Führung
• Antriebsritzel-Abdeckung “1”
• Schraube (Antriebsritzel-Abdeckung) “2”
GAS2GB3238AUSPUFFKRÜMMER UND SCHALLDÄMP-
FER MONTIEREN
1. Montieren:
• Dichtung
• Auspuffkrümmer 1 “1”
• Mutter (Auspuffkrümmer 1) “2”
HINWEIS
Alle Muttern zunächst provisorisch auf 13 Nm
(1.3 m·kgf, 9.4 ft·lbf) festziehen. Anschließend
auf 20 Nm (2.0 m·kgf, 14 ft·lbf) nachziehen. Fußbremshebel-Schraube
26 Nm (2.6 m·kgf, 19 ft·lbf)
Antriebsritzel-Mutter
75 Nm (7.5 m·kgf, 54 ft·lbf)
New
T R..
1 2
3
45
LS
New
T R..
Schraube (Antriebsritzel-Abdeck-
ung)
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Auspuffkrümmer-Mutter
20 Nm (2.0 m·kgf, 14 ft·lbf)
T R..
21
New
T R..

MOTOR DEMONTIEREN
6-11

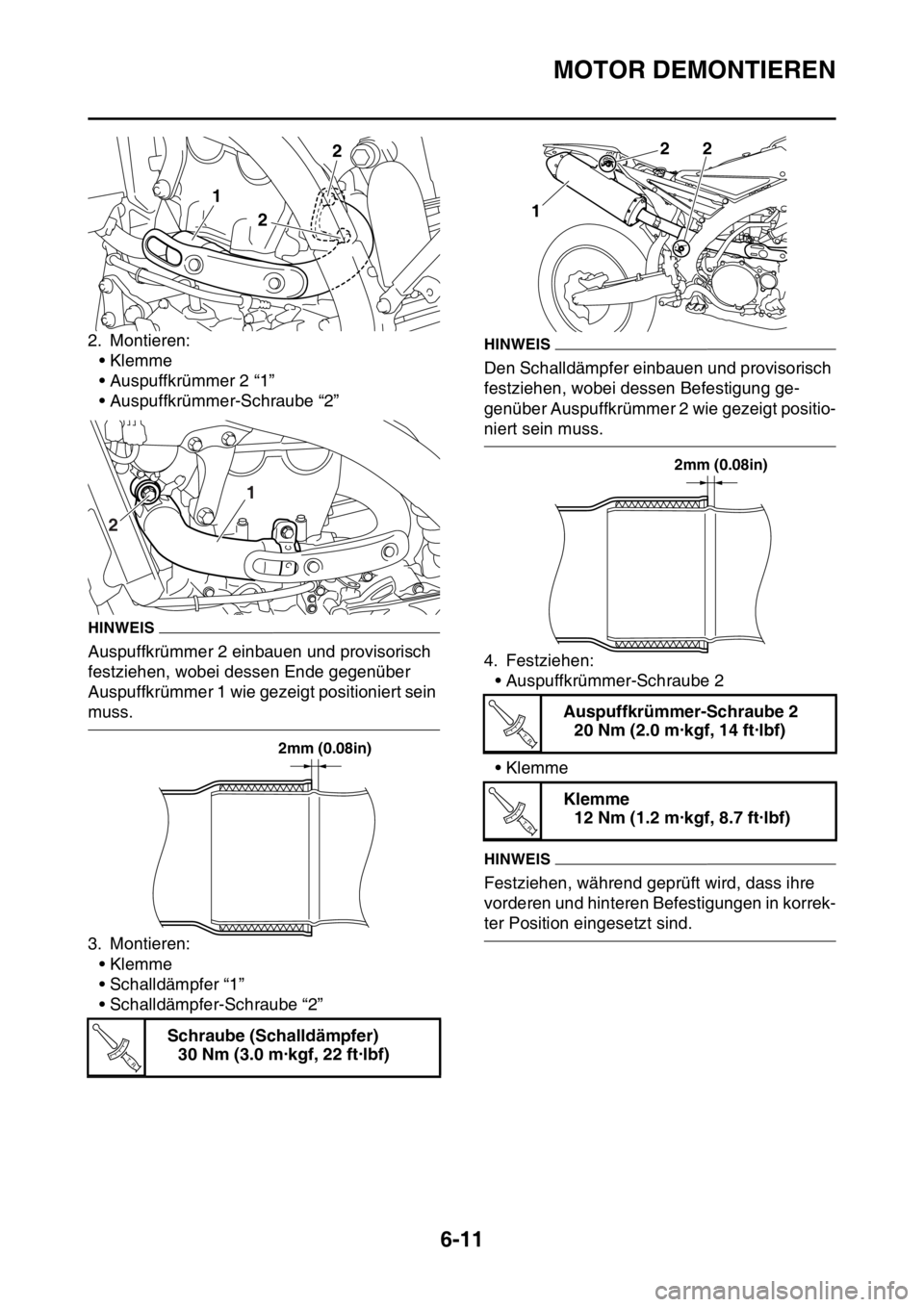

2. Montieren:
• Klemme
• Auspuffkrümmer 2 “1”
• Auspuffkrümmer-Schraube “2”
HINWEIS
Auspuffkrümmer 2 einbauen und provisorisch
festziehen, wobei dessen Ende gegenüber
Auspuffkrümmer 1 wie gezeigt positioniert sein
muss.
3. Montieren:
• Klemme
• Schalldämpfer “1”
• Schalldämpfer-Schraube “2”
HINWEIS
Den Schalldämpfer einbauen und provisorisch
festziehen, wobei dessen Befestigung ge-
genüber Auspuffkrümmer 2 wie gezeigt positio-
niert sein muss.
4. Festziehen:
• Auspuffkrümmer-Schraube 2
•Klemme
HINWEIS
Festziehen, während geprüft wird, dass ihre
vorderen und hinteren Befestigungen in korrek-
ter Position eingesetzt sind.
Schraube (Schalldämpfer)
30 Nm (3.0 m·kgf, 22 ft·lbf)
1
22
1
2
2mm (0.08in)
T R..
Auspuffkrümmer-Schraube 2
20 Nm (2.0 m·kgf, 14 ft·lbf)
Klemme
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
1
22
2mm (0.08in)
T R..
T R..

NOCKENWELLE
6-12
GAS2GB3239
NOCKENWELLE

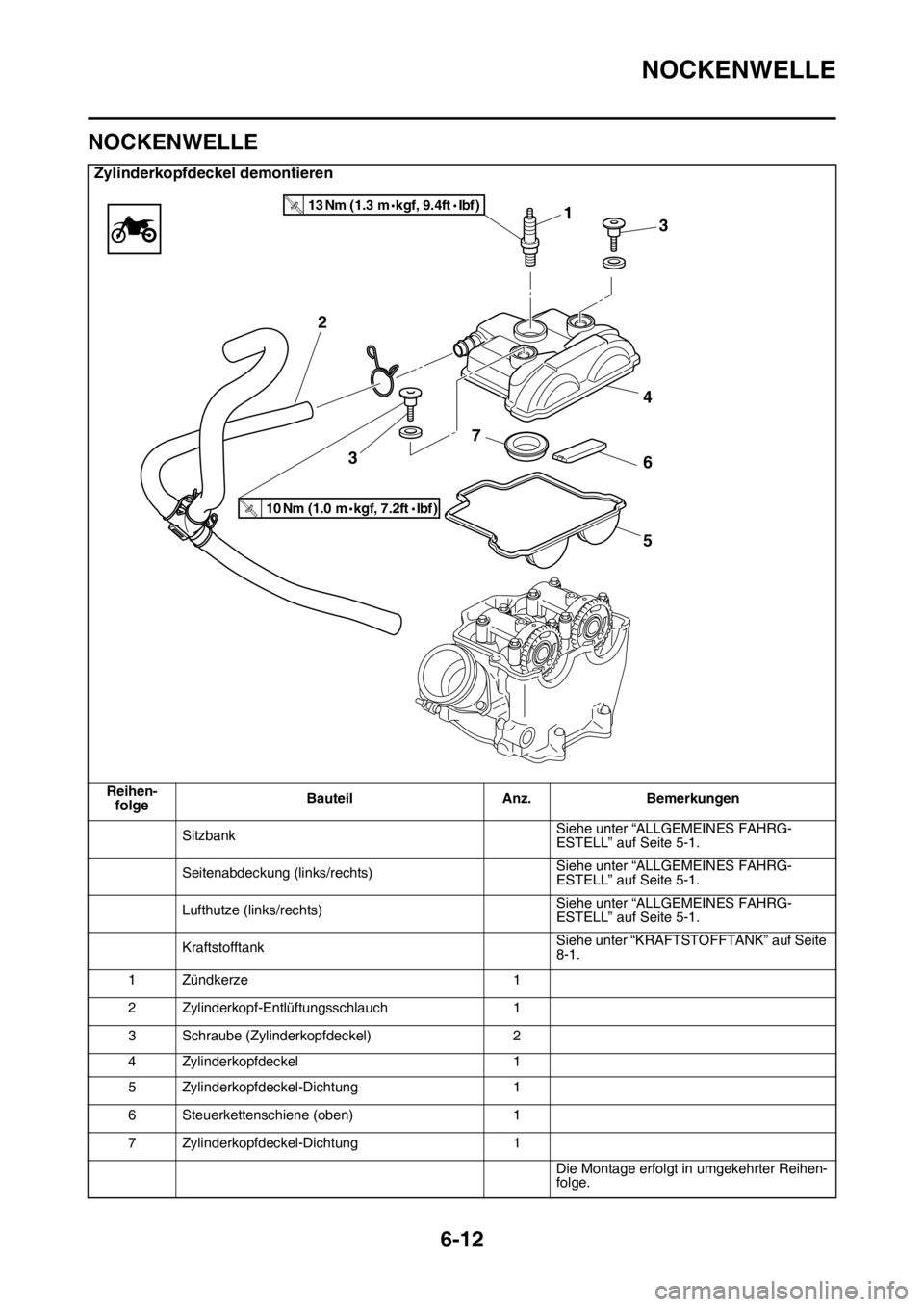

Zylinderkopfdeckel demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
8-1.
1 Zündkerze 1
2 Zylinderkopf-Entlüftungsschlauch 1
3 Schraube (Zylinderkopfdeckel) 2
4 Zylinderkopfdeckel 1
5 Zylinderkopfdeckel-Dichtung 1
6 Steuerkettenschiene (oben) 1
7 Zylinderkopfdeckel-Dichtung 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
1
4
6 7
5 2
3
10 Nm (1.0 m kgf, 7.2 ft Ibf )T.R.
13 Nm (1.3 m kgf, 9.4 ft Ibf )T.R.
3

NOCKENWELLE
6-13

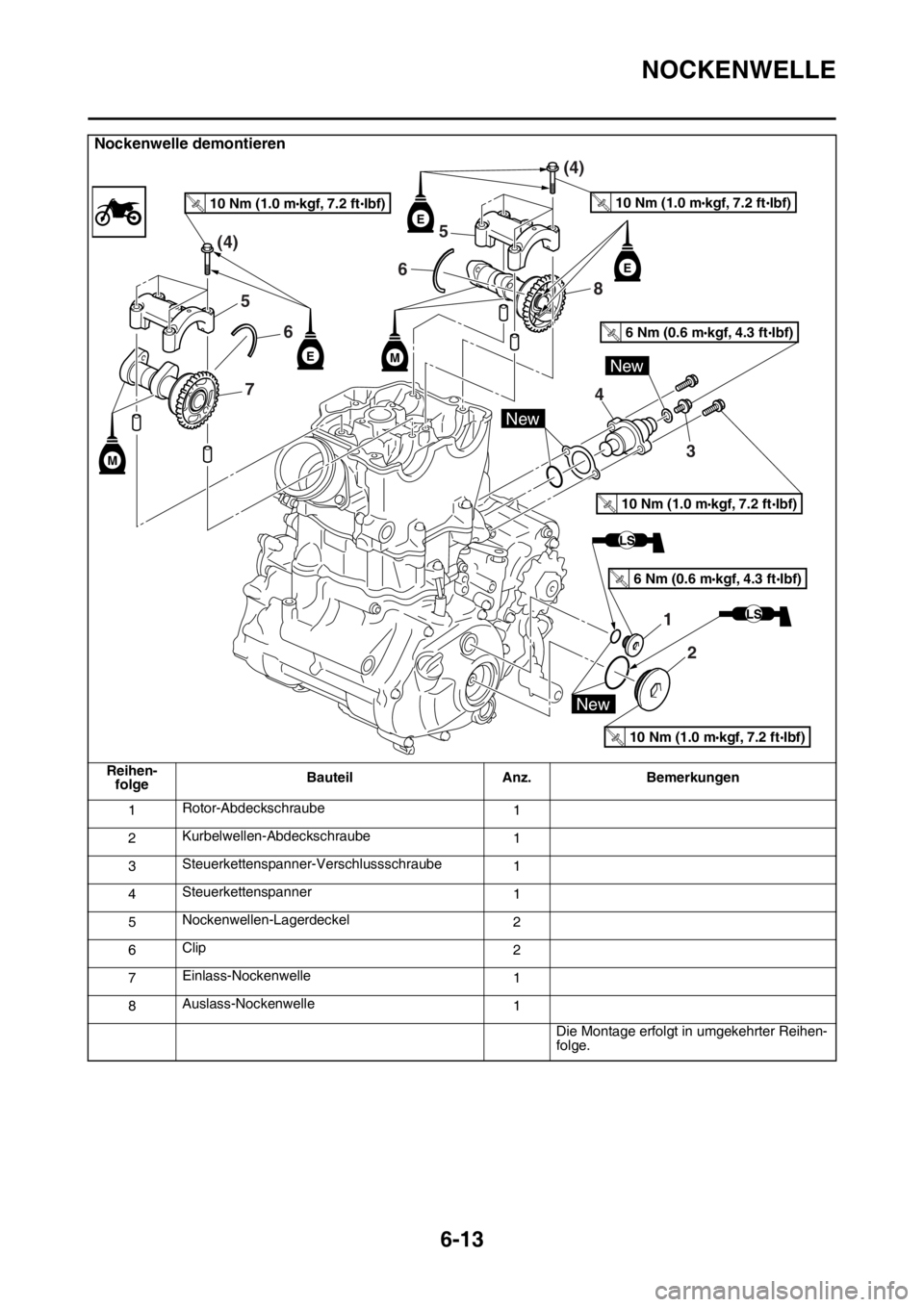

Nockenwelle demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
1Rotor-Abdeckschraube
1
2Kurbelwellen-Abdeckschraube
1
3Steuerkettenspanner-Verschlussschraube
1
4Steuerkettenspanner
1
5Nockenwellen-Lagerdeckel
2
6Clip
2
7Einlass-Nockenwelle
1
8Auslass-Nockenwelle
1
Die Montage erfolgt in umgekehrter Reihen-
folge.
6 Nm (0.6 m kgf, 4.3 ft Ibf)T.R.
6 Nm (0.6 m kgf, 4.3 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
5
8
3
4
1
2
7
6
5 (4)(4)
6
M
M
E
New
New
NewE
E
