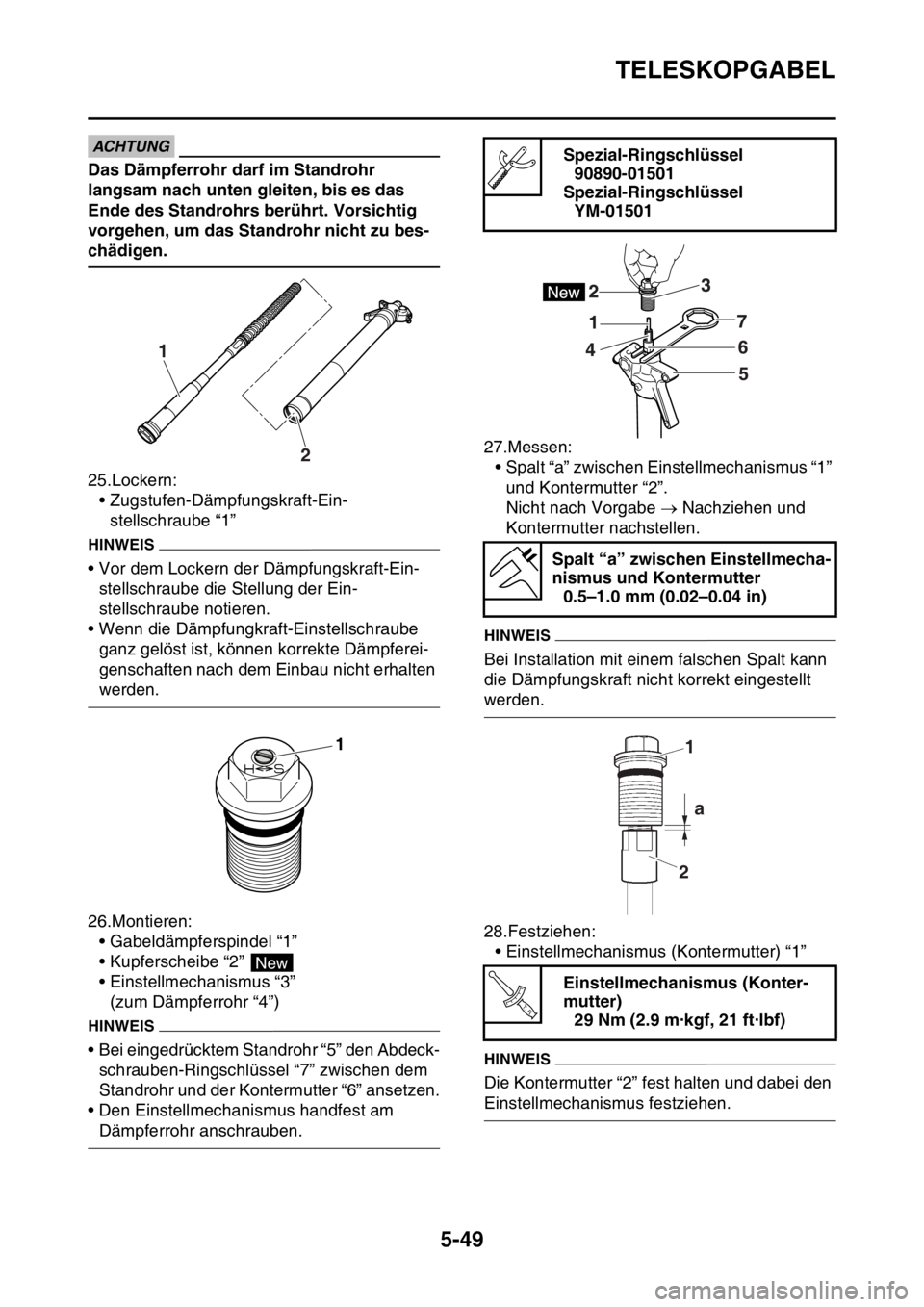

TELESKOPGABEL
5-49
ECA
ACHTUNG
Das Dämpferrohr darf im Standrohr
langsam nach unten gleiten, bis es das
Ende des Standrohrs berührt. Vorsichtig
vorgehen, um das Standrohr nicht zu bes-
chädigen.
25.Lockern:
• Zugstufen-Dämpfungskraft-Ein-
stellschraube “1”
HINWEIS
• Vor dem Lockern der Dämpfungskraft-Ein-
stellschraube die Stellung der Ein-
stellschraube notieren.
• Wenn die Dämpfungkraft-Einstellschraube
ganz gelöst ist, können korrekte Dämpferei-
genschaften nach dem Einbau nicht erhalten
werden.
26.Montieren:
• Gabeldämpferspindel “1”
• Kupferscheibe “2”
• Einstellmechanismus “3”
(zum Dämpferrohr “4”)
HINWEIS
• Bei eingedrücktem Standrohr “5” den Abdeck-
schrauben-Ringschlüssel “7” zwischen dem
Standrohr und der Kontermutter “6” ansetzen.
• Den Einstellmechanismus handfest am
Dämpferrohr anschrauben.27.Messen:
• Spalt “a” zwischen Einstellmechanismus “1”
und Kontermutter “2”.
Nicht nach Vorgabe  Nachziehen und
Kontermutter nachstellen.
HINWEIS
Bei Installation mit einem falschen Spalt kann
die Dämpfungskraft nicht korrekt eingestellt
werden.
28.Festziehen:
• Einstellmechanismus (Kontermutter) “1”
HINWEIS
Die Kontermutter “2” fest halten und dabei den
Einstellmechanismus festziehen.
1
2
1
New
Spezial-Ringschlüssel
90890-01501
Spezial-Ringschlüssel
YM-01501
Spalt “a” zwischen Einstellmecha-
nismus und Kontermutter
0.5–1.0 mm (0.02–0.04 in)
Einstellmechanismus (Konter-
mutter)
29 Nm (2.9 m·kgf, 21 ft·lbf)
1
2a
T R..

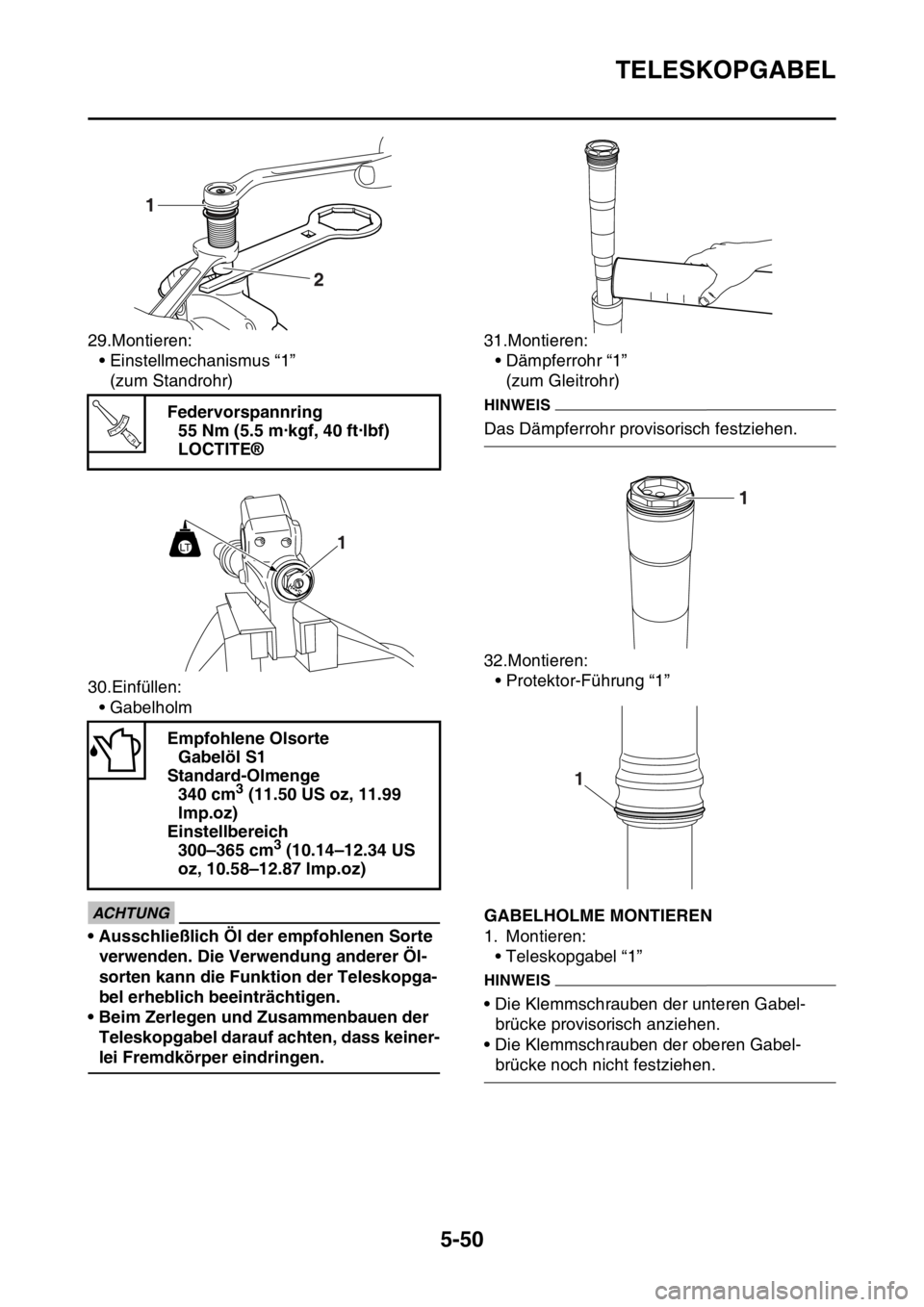

TELESKOPGABEL
5-50
29.Montieren:
• Einstellmechanismus “1”
(zum Standrohr)
30.Einfüllen:
• Gabelholm
ECA
ACHTUNG
• Ausschließlich Öl der empfohlenen Sorte
verwenden. Die Verwendung anderer Öl-
sorten kann die Funktion der Teleskopga-
bel erheblich beeinträchtigen.
• Beim Zerlegen und Zusammenbauen der
Teleskopgabel darauf achten, dass keiner-
lei Fremdkörper eindringen.31.Montieren:
• Dämpferrohr “1”
(zum Gleitrohr)
HINWEIS
Das Dämpferrohr provisorisch festziehen.
32.Montieren:
• Protektor-Führung “1”
GAS2GB3204GABELHOLME MONTIEREN
1. Montieren:
• Teleskopgabel “1”
HINWEIS
• Die Klemmschrauben der unteren Gabel-
brücke provisorisch anziehen.
• Die Klemmschrauben der oberen Gabel-
brücke noch nicht festziehen. Federvorspannring
55 Nm (5.5 m·kgf, 40 ft·lbf)
LOCTITE®
Empfohlene Olsorte
Gabelöl S1
Standard-Olmenge
340 cm
3 (11.50 US oz, 11.99
lmp.oz)
Einstellbereich
300–365 cm
3 (10.14–12.34 US
oz, 10.58–12.87 lmp.oz)
T R..
1LT
1

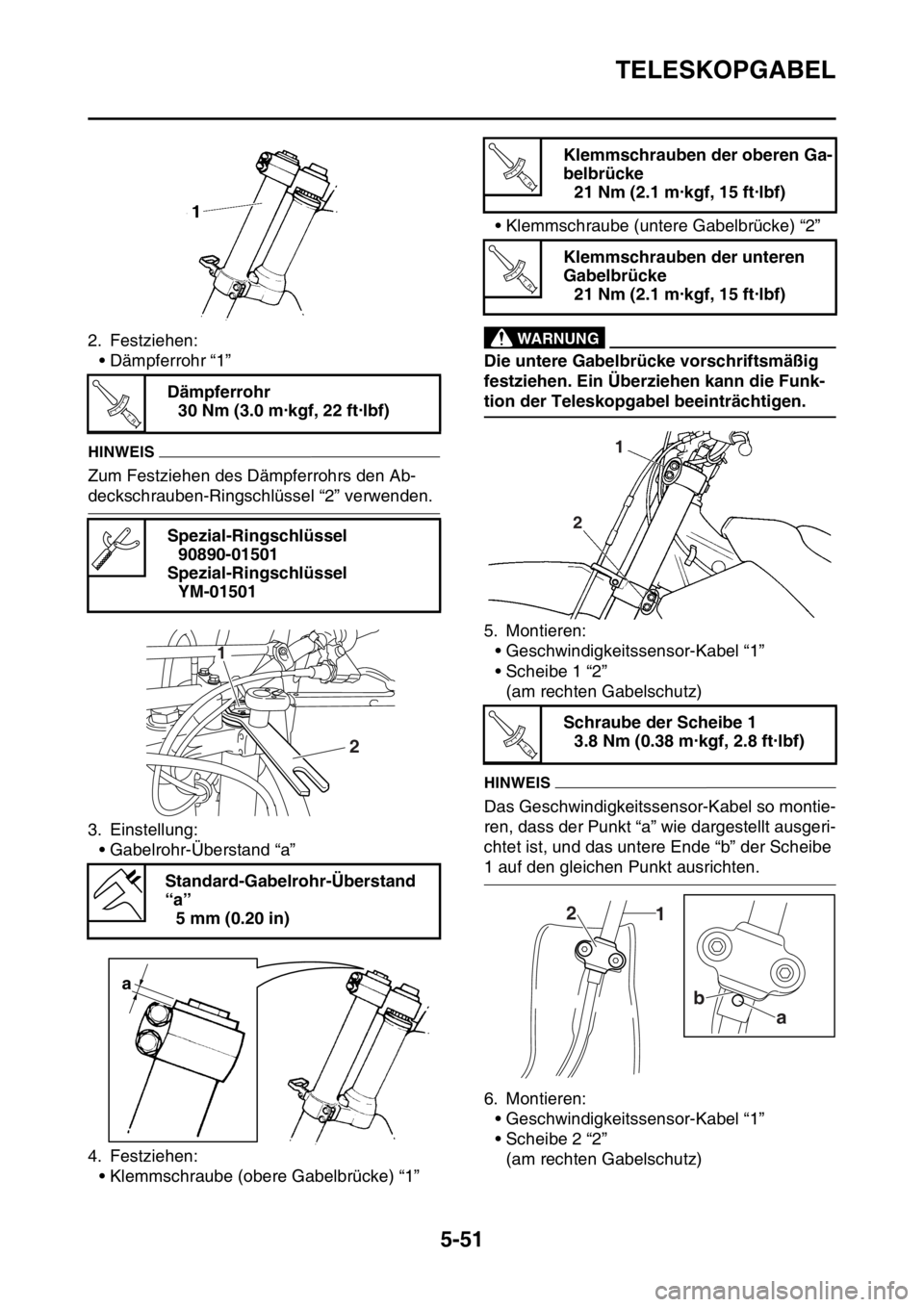

TELESKOPGABEL
5-51
2. Festziehen:
• Dämpferrohr “1”
HINWEIS
Zum Festziehen des Dämpferrohrs den Ab-
deckschrauben-Ringschlüssel “2” verwenden.
3. Einstellung:
• Gabelrohr-Überstand “a”
4. Festziehen:
• Klemmschraube (obere Gabelbrücke) “1”• Klemmschraube (untere Gabelbrücke) “2”
EWA
WARNUNG
Die untere Gabelbrücke vorschriftsmäßig
festziehen. Ein Überziehen kann die Funk-
tion der Teleskopgabel beeinträchtigen.
5. Montieren:
• Geschwindigkeitssensor-Kabel “1”
• Scheibe 1 “2”
(am rechten Gabelschutz)
HINWEIS
Das Geschwindigkeitssensor-Kabel so montie-
ren, dass der Punkt “a” wie dargestellt ausgeri-
chtet ist, und das untere Ende “b” der Scheibe
1 auf den gleichen Punkt ausrichten.
6. Montieren:
• Geschwindigkeitssensor-Kabel “1”
• Scheibe 2 “2”
(am rechten Gabelschutz) Dämpferrohr
30 Nm (3.0 m·kgf, 22 ft·lbf)
Spezial-Ringschlüssel
90890-01501
Spezial-Ringschlüssel
YM-01501
Standard-Gabelrohr-Überstand
“a”
5 mm (0.20 in)
T R..
2
1
a
Klemmschrauben der oberen Ga-
belbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
Klemmschrauben der unteren
Gabelbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
Schraube der Scheibe 1
3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
T R..
T R..
21
T R..
1 2
a b

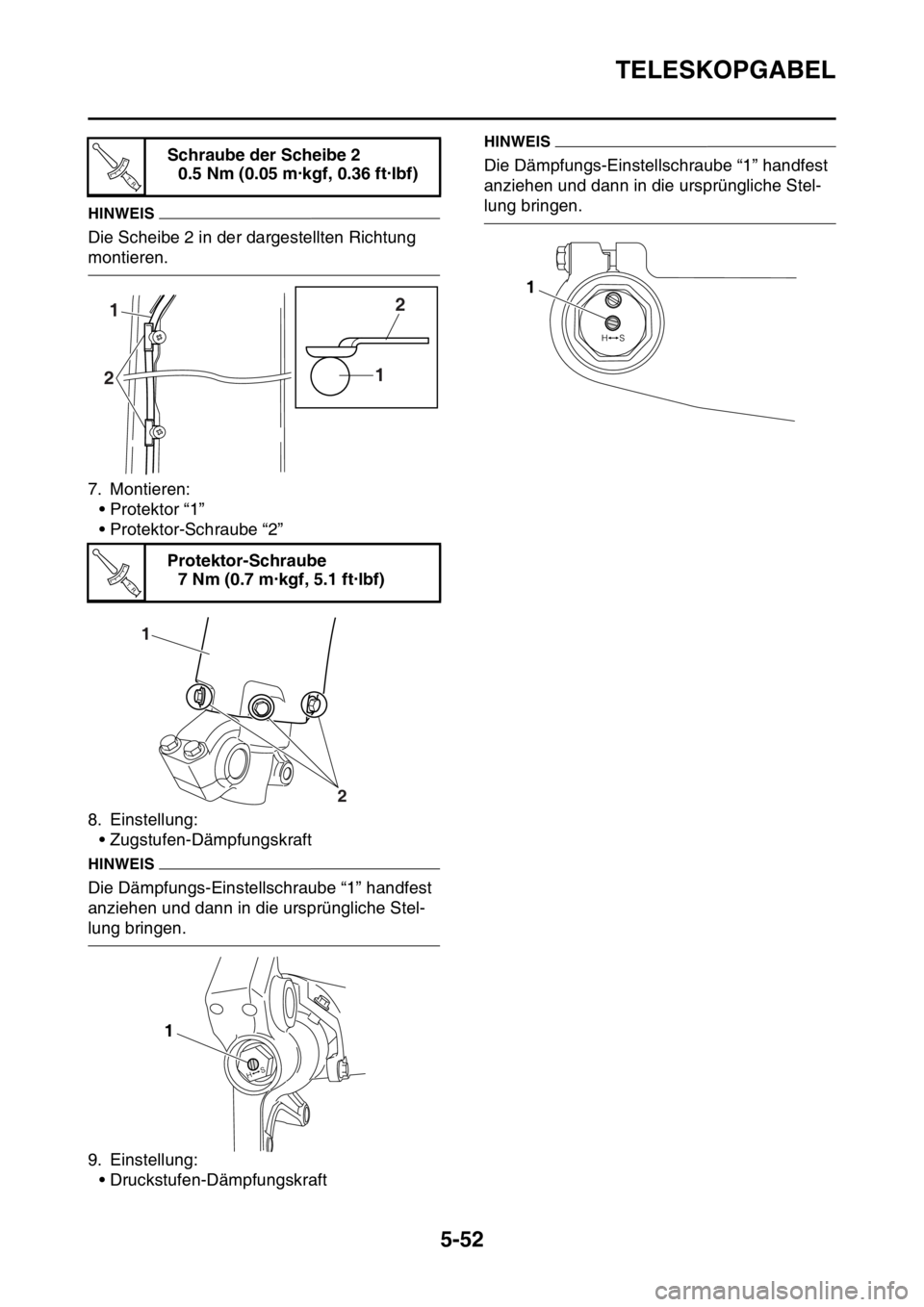

TELESKOPGABEL
5-52
HINWEIS
Die Scheibe 2 in der dargestellten Richtung
montieren.
7. Montieren:
• Protektor “1”
• Protektor-Schraube “2”
8. Einstellung:
• Zugstufen-Dämpfungskraft
HINWEIS
Die Dämpfungs-Einstellschraube “1” handfest
anziehen und dann in die ursprüngliche Stel-
lung bringen.
9. Einstellung:
• Druckstufen-Dämpfungskraft
HINWEIS
Die Dämpfungs-Einstellschraube “1” handfest
anziehen und dann in die ursprüngliche Stel-
lung bringen. Schraube der Scheibe 2
0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Protektor-Schraube
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
T R..
1
212
T R..
1
2
1
1

LENKKOPF
5-53
GAS2GB3205

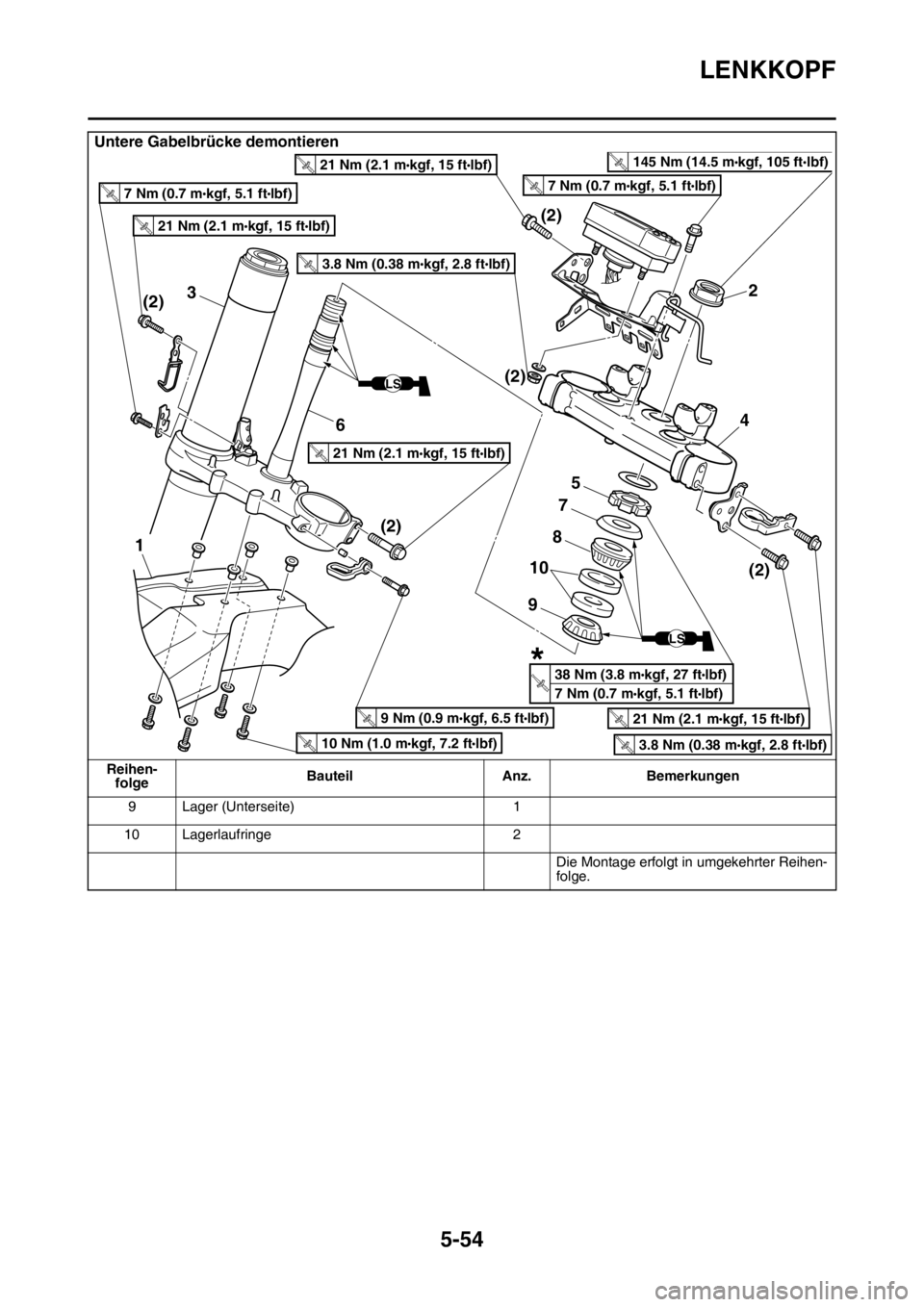

LENKKOPF
Untere Gabelbrücke demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Siehe unter “LENKKOPF KONTROLLIE-
REN UND EINSTELLEN” auf Seite 3-41.
Das Fahrzeug mit einem Montageständer so
anheben, dass das Vorderrad frei ist.
Scheinwerfer/Multifunktionsanzeige/Vorderrad-
abdeckungSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Lenker Siehe unter “LENKER” auf Seite 5-33.
1 Vorderradabdeckung 1
2 Lenkkopfmutter 1
3 Gabelholm(e) 2 Siehe unter “TELESKOPGABEL” auf Seite
5-40.
4 Obere Gabelbrücke 1
5 Ringmutter 1
6 Untere Gabelbrücke 1
7 Laufring-Abdeckung 1
8 Oberes Lager 1
2
4
5
7
3
(2)(2)
(2)
(2) (2)
1
6
8
9
10
LS
LS
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T
.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T
.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T
.R.7 Nm (0.7 mlbf) kgf, 5.1 ftT
.R.7 Nm (0.7 mlbf) kgf, 5.1 ft
T
.R.10 Nm (1.0 mlbf) kgf, 7.2 ft
T
.R.145 Nm (14.5 mlbf) kgf, 105 ft
T
.R.38 Nm (3.8 mlbf) kgf, 27 ft
7 Nm (0.7 m
lbf) kgf, 5.1 ft
*
*

LENKKOPF
5-54
9 Lager (Unterseite) 1
10 Lagerlaufringe 2
Die Montage erfolgt in umgekehrter Reihen-
folge.

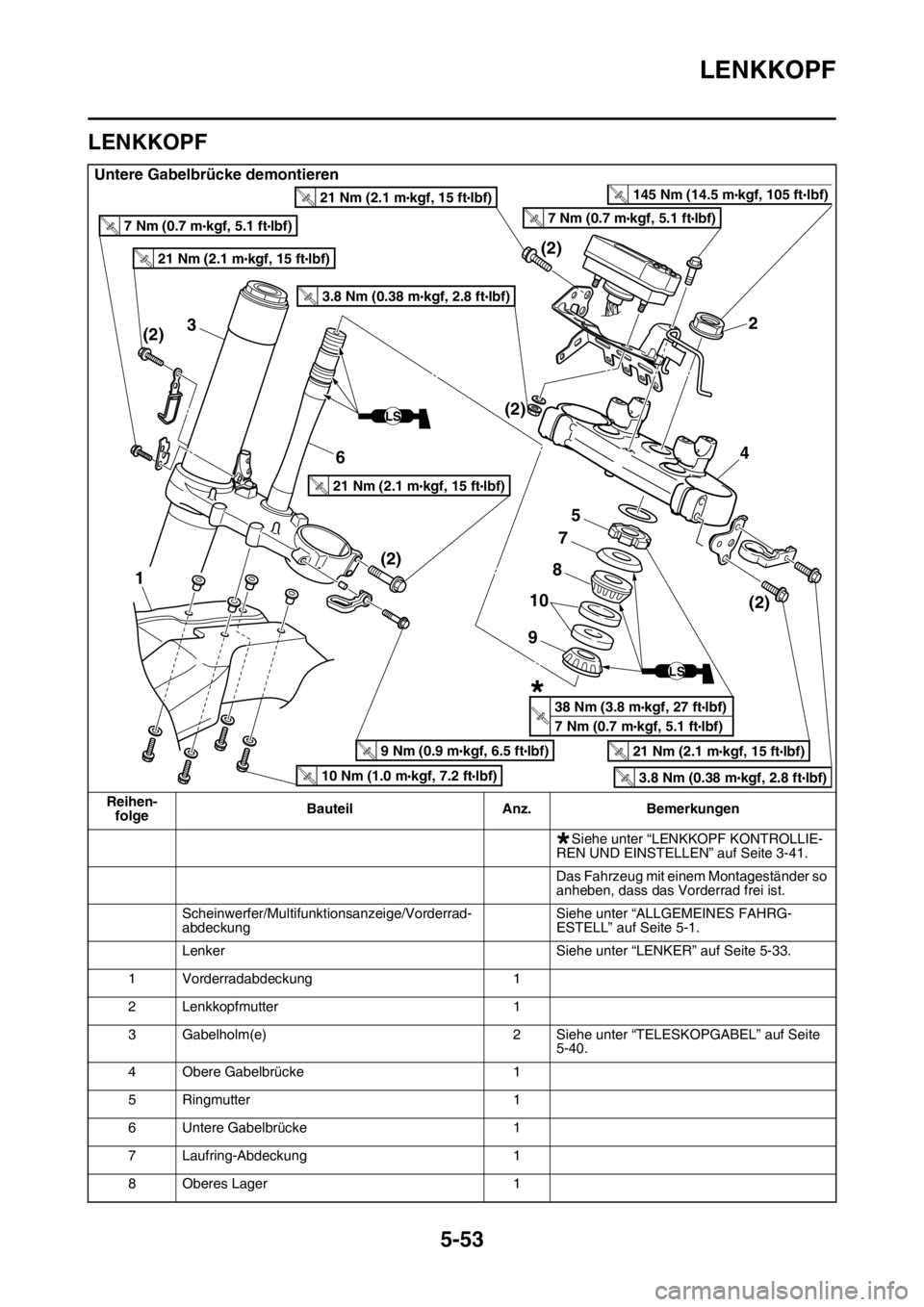

Untere Gabelbrücke demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
2
4
5
7
3
(2)(2)
(2)
(2) (2)
1
6
8
9
10
LS
LS
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T
.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T
.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T
.R.7 Nm (0.7 mlbf) kgf, 5.1 ftT
.R.7 Nm (0.7 mlbf) kgf, 5.1 ft
T
.R.10 Nm (1.0 mlbf) kgf, 7.2 ft
T
.R.145 Nm (14.5 mlbf) kgf, 105 ft
T
.R.38 Nm (3.8 mlbf) kgf, 27 ft
7 Nm (0.7 m
lbf) kgf, 5.1 ft
*

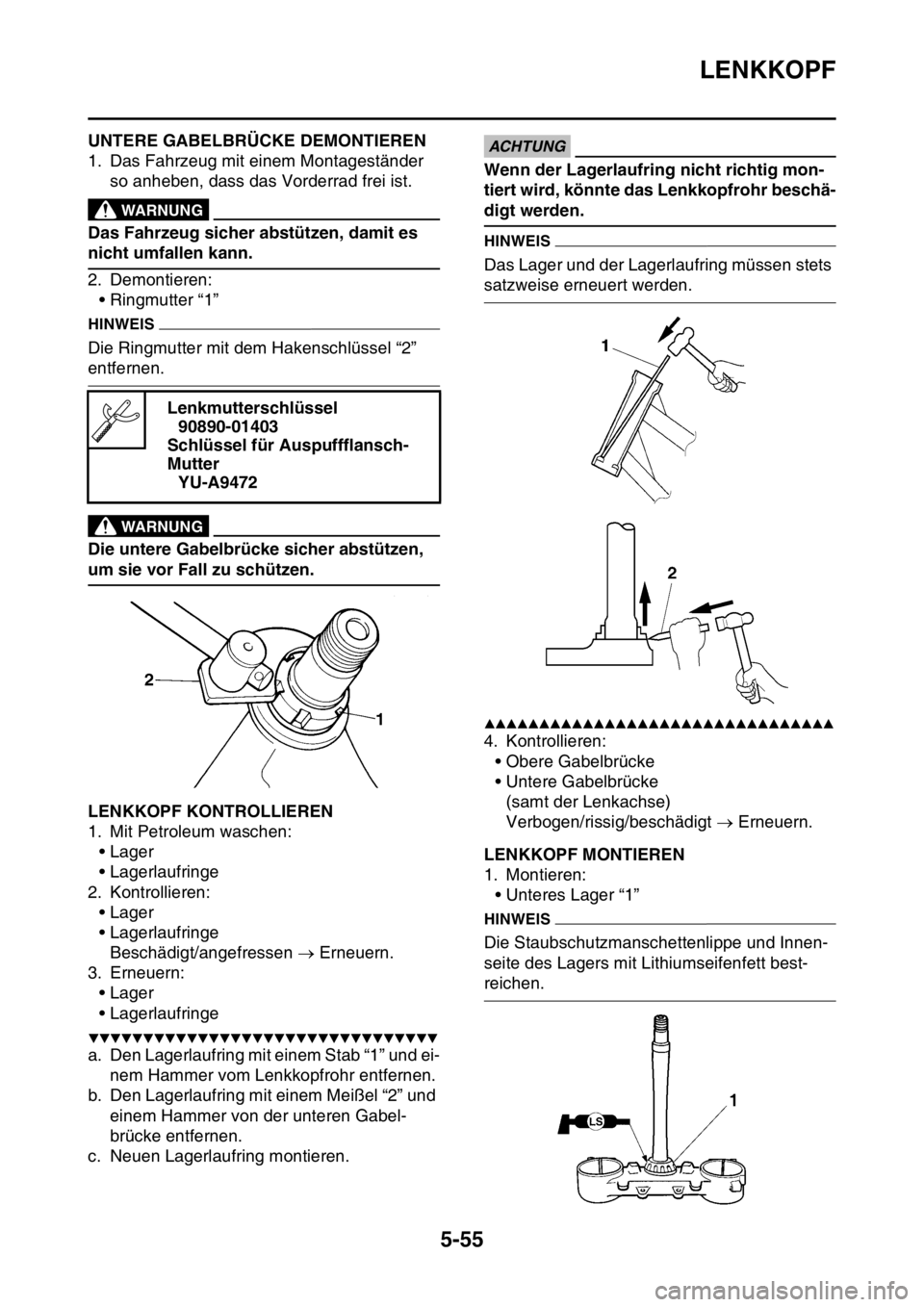

LENKKOPF
5-55
GAS2GB3206UNTERE GABELBRÜCKE DEMONTIEREN
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Vorderrad frei ist.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Demontieren:
• Ringmutter “1”
HINWEIS
Die Ringmutter mit dem Hakenschlüssel “2”
entfernen.
EWA
WARNUNG
Die untere Gabelbrücke sicher abstützen,
um sie vor Fall zu schützen.
GAS2GB3207LENKKOPF KONTROLLIEREN
1. Mit Petroleum waschen:
• Lager
• Lagerlaufringe
2. Kontrollieren:
• Lager
• Lagerlaufringe
Beschädigt/angefressen  Erneuern.
3. Erneuern:
• Lager
• Lagerlaufringe
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Lagerlaufring mit einem Stab “1” und ei-
nem Hammer vom Lenkkopfrohr entfernen.
b. Den Lagerlaufring mit einem Meißel “2” und
einem Hammer von der unteren Gabel-
brücke entfernen.
c. Neuen Lagerlaufring montieren.
ECA
ACHTUNG
Wenn der Lagerlaufring nicht richtig mon-
tiert wird, könnte das Lenkkopfrohr beschä-
digt werden.
HINWEIS
Das Lager und der Lagerlaufring müssen stets
satzweise erneuert werden.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Kontrollieren:
• Obere Gabelbrücke
• Untere Gabelbrücke
(samt der Lenkachse)
Verbogen/rissig/beschädigt  Erneuern.
GAS2GB3208LENKKOPF MONTIEREN
1. Montieren:
• Unteres Lager “1”
HINWEIS
Die Staubschutzmanschettenlippe und Innen-
seite des Lagers mit Lithiumseifenfett best-
reichen. Lenkmutterschlüssel
90890-01403
Schlüssel für Auspuffflansch-
Mutter
YU-A9472

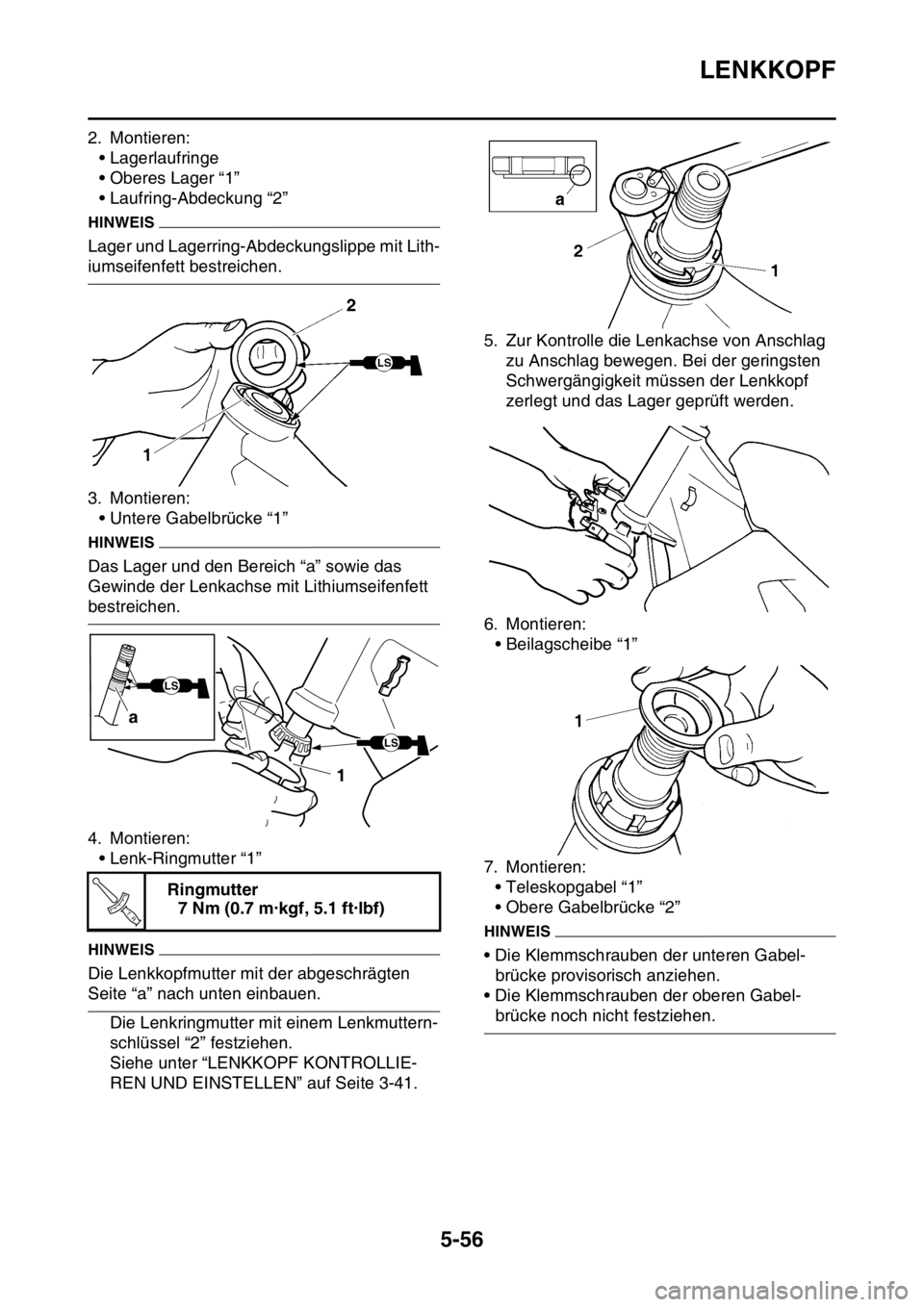

LENKKOPF
5-56
2. Montieren:
• Lagerlaufringe
• Oberes Lager “1”
• Laufring-Abdeckung “2”
HINWEIS
Lager und Lagerring-Abdeckungslippe mit Lith-
iumseifenfett bestreichen.
3. Montieren:
• Untere Gabelbrücke “1”
HINWEIS
Das Lager und den Bereich “a” sowie das
Gewinde der Lenkachse mit Lithiumseifenfett
bestreichen.
4. Montieren:
• Lenk-Ringmutter “1”
HINWEIS
Die Lenkkopfmutter mit der abgeschrägten
Seite “a” nach unten einbauen.
Die Lenkringmutter mit einem Lenkmuttern-
schlüssel “2” festziehen.
Siehe unter “LENKKOPF KONTROLLIE-
REN UND EINSTELLEN” auf Seite 3-41.5. Zur Kontrolle die Lenkachse von Anschlag
zu Anschlag bewegen. Bei der geringsten
Schwergängigkeit müssen der Lenkkopf
zerlegt und das Lager geprüft werden.
6. Montieren:
• Beilagscheibe “1”
7. Montieren:
• Teleskopgabel “1”
• Obere Gabelbrücke “2”
HINWEIS
• Die Klemmschrauben der unteren Gabel-
brücke provisorisch anziehen.
• Die Klemmschrauben der oberen Gabel-
brücke noch nicht festziehen. Ringmutter
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
LS
1 a
LSLS
