HINTERRAD
5-9
GAS2GB3162
HINTERRAD

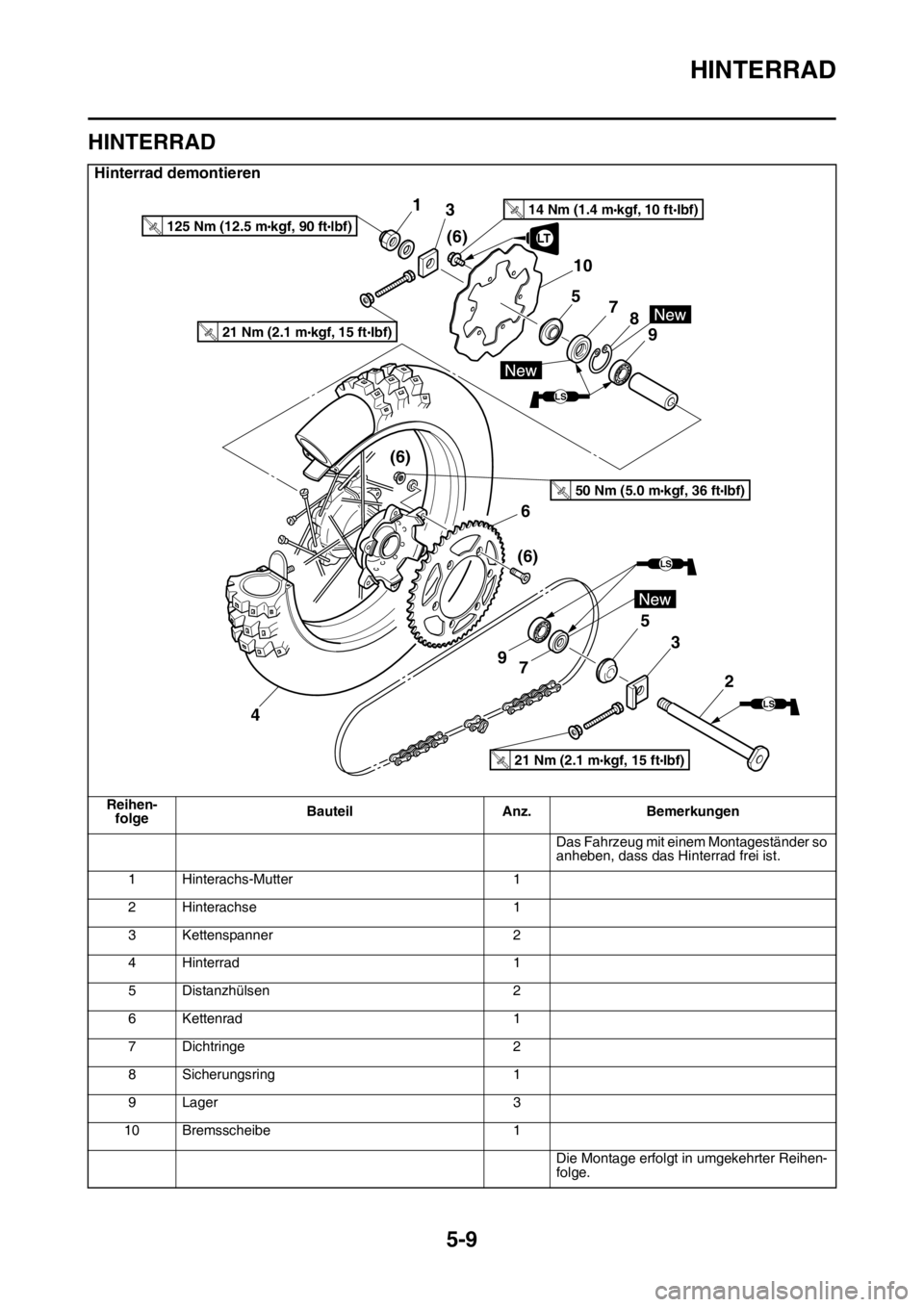

Hinterrad demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Das Fahrzeug mit einem Montageständer so
anheben, dass das Hinterrad frei ist.
1 Hinterachs-Mutter 1
2 Hinterachse 1
3 Kettenspanner 2
4 Hinterrad 1
5 Distanzhülsen 2
6 Kettenrad 1
7 Dichtringe 2
8 Sicherungsring 1
9 Lager 3
10 Bremsscheibe 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
(6)
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
2 5
7 9
LS
LS(6)
46
1
(6) 3
LS
8
9 10
7 5
LT
14 Nm (1.4 m kgf, 10 ft Ibf)T.R.
3
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
50 Nm (5.0 m kgf, 36 ft Ibf)T.R.
125 Nm (12.5 m kgf, 90 ft lbf)T.R.

HINTERRAD
5-10

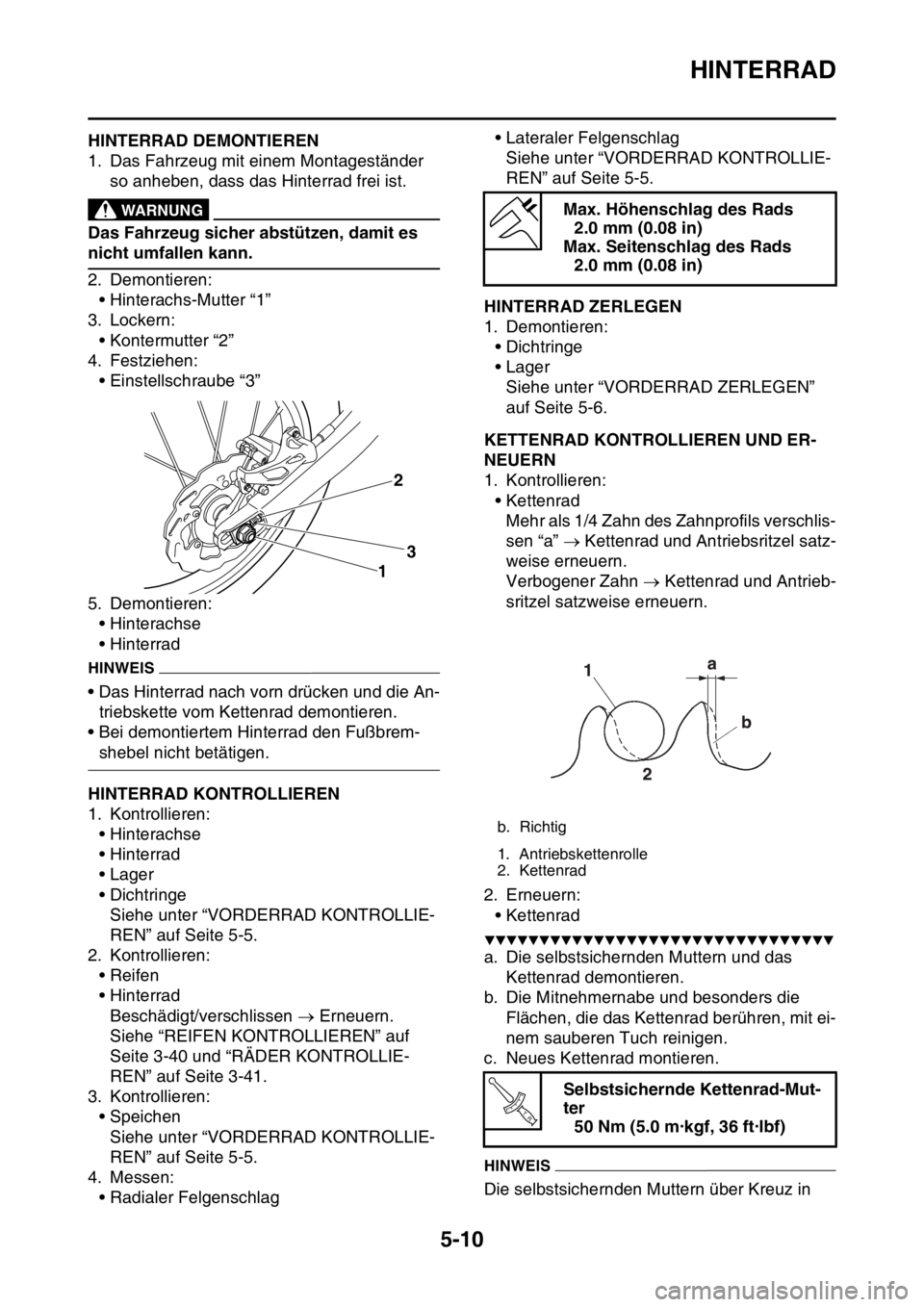

GAS2GB3163HINTERRAD DEMONTIEREN
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Hinterrad frei ist.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Demontieren:
• Hinterachs-Mutter “1”
3. Lockern:
• Kontermutter “2”
4. Festziehen:
• Einstellschraube “3”
5. Demontieren:
• Hinterachse
• Hinterrad
HINWEIS
• Das Hinterrad nach vorn drücken und die An-
triebskette vom Kettenrad demontieren.
• Bei demontiertem Hinterrad den Fußbrem-
shebel nicht betätigen.
GAS2GB3164HINTERRAD KONTROLLIEREN
1. Kontrollieren:
• Hinterachse
• Hinterrad
• Lager
•Dichtringe
Siehe unter “VORDERRAD KONTROLLIE-
REN” auf Seite 5-5.
2. Kontrollieren:
•Reifen
• Hinterrad
Beschädigt/verschlissen  Erneuern.
Siehe “REIFEN KONTROLLIEREN” auf
Seite 3-40 und “RÄDER KONTROLLIE-
REN” auf Seite 3-41.
3. Kontrollieren:
• Speichen
Siehe unter “VORDERRAD KONTROLLIE-
REN” auf Seite 5-5.
4. Messen:
• Radialer Felgenschlag• Lateraler Felgenschlag
Siehe unter “VORDERRAD KONTROLLIE-
REN” auf Seite 5-5.
GAS2GB3165HINTERRAD ZERLEGEN
1. Demontieren:
• Dichtringe
• Lager
Siehe unter “VORDERRAD ZERLEGEN”
auf Seite 5-6.
GAS2GB3166KETTENRAD KONTROLLIEREN UND ER-
NEUERN
1. Kontrollieren:
• Kettenrad
Mehr als 1/4 Zahn des Zahnprofils verschlis-
sen “a”  Kettenrad und Antriebsritzel satz-
weise erneuern.
Verbogener Zahn  Kettenrad und Antrieb-
sritzel satzweise erneuern.
2. Erneuern:
• Kettenrad
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die selbstsichernden Muttern und das
Kettenrad demontieren.
b. Die Mitnehmernabe und besonders die
Flächen, die das Kettenrad berühren, mit ei-
nem sauberen Tuch reinigen.
c. Neues Kettenrad montieren.
HINWEIS
Die selbstsichernden Muttern über Kreuz in
3
12
Max. Höhenschlag des Rads
2.0 mm (0.08 in)
Max. Seitenschlag des Rads
2.0 mm (0.08 in)
b. Richtig
1. Antriebskettenrolle
2. Kettenrad
Selbstsichernde Kettenrad-Mut-
ter
50 Nm (5.0 m·kgf, 36 ft·lbf)
T R..

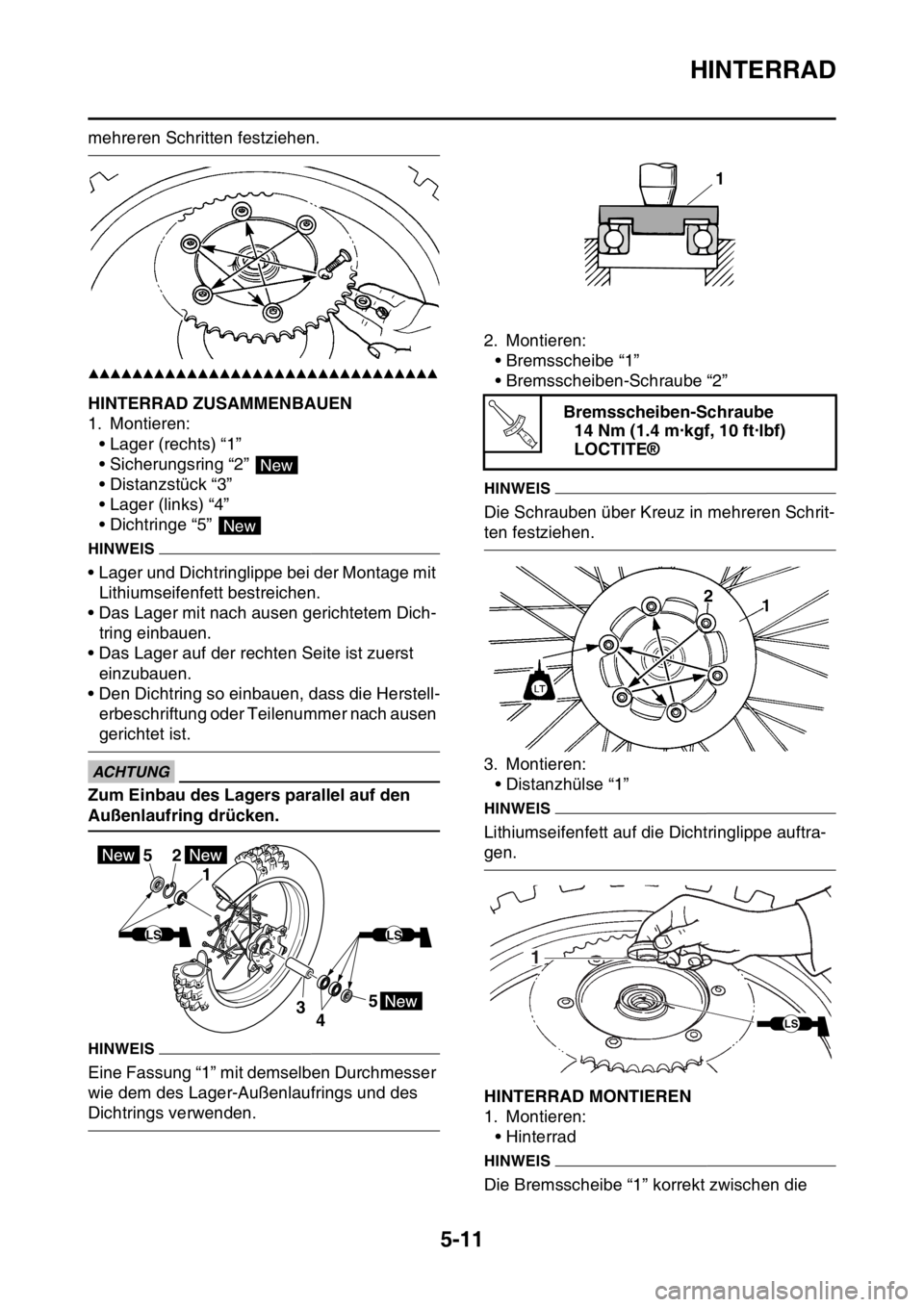

HINTERRAD
5-11
mehreren Schritten festziehen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS2GB3167HINTERRAD ZUSAMMENBAUEN
1. Montieren:
• Lager (rechts) “1”
• Sicherungsring “2”
• Distanzstück “3”
• Lager (links) “4”
• Dichtringe “5”
HINWEIS
• Lager und Dichtringlippe bei der Montage mit
Lithiumseifenfett bestreichen.
• Das Lager mit nach ausen gerichtetem Dich-
tring einbauen.
• Das Lager auf der rechten Seite ist zuerst
einzubauen.
• Den Dichtring so einbauen, dass die Herstell-
erbeschriftung oder Teilenummer nach ausen
gerichtet ist.
ECA
ACHTUNG
Zum Einbau des Lagers parallel auf den
Außenlaufring drücken.
HINWEIS
Eine Fassung “1” mit demselben Durchmesser
wie dem des Lager-Außenlaufrings und des
Dichtrings verwenden.2. Montieren:
• Bremsscheibe “1”
• Bremsscheiben-Schraube “2”
HINWEIS
Die Schrauben über Kreuz in mehreren Schrit-
ten festziehen.
3. Montieren:
• Distanzhülse “1”
HINWEIS
Lithiumseifenfett auf die Dichtringlippe auftra-
gen.
GAS2GB3168HINTERRAD MONTIEREN
1. Montieren:
• Hinterrad
HINWEIS
Die Bremsscheibe “1” korrekt zwischen die
New
New
5
43 1
25
LSLS
Bremsscheiben-Schraube
14 Nm (1.4 m·kgf, 10 ft·lbf)
LOCTITE®
1
T R..
1
LS

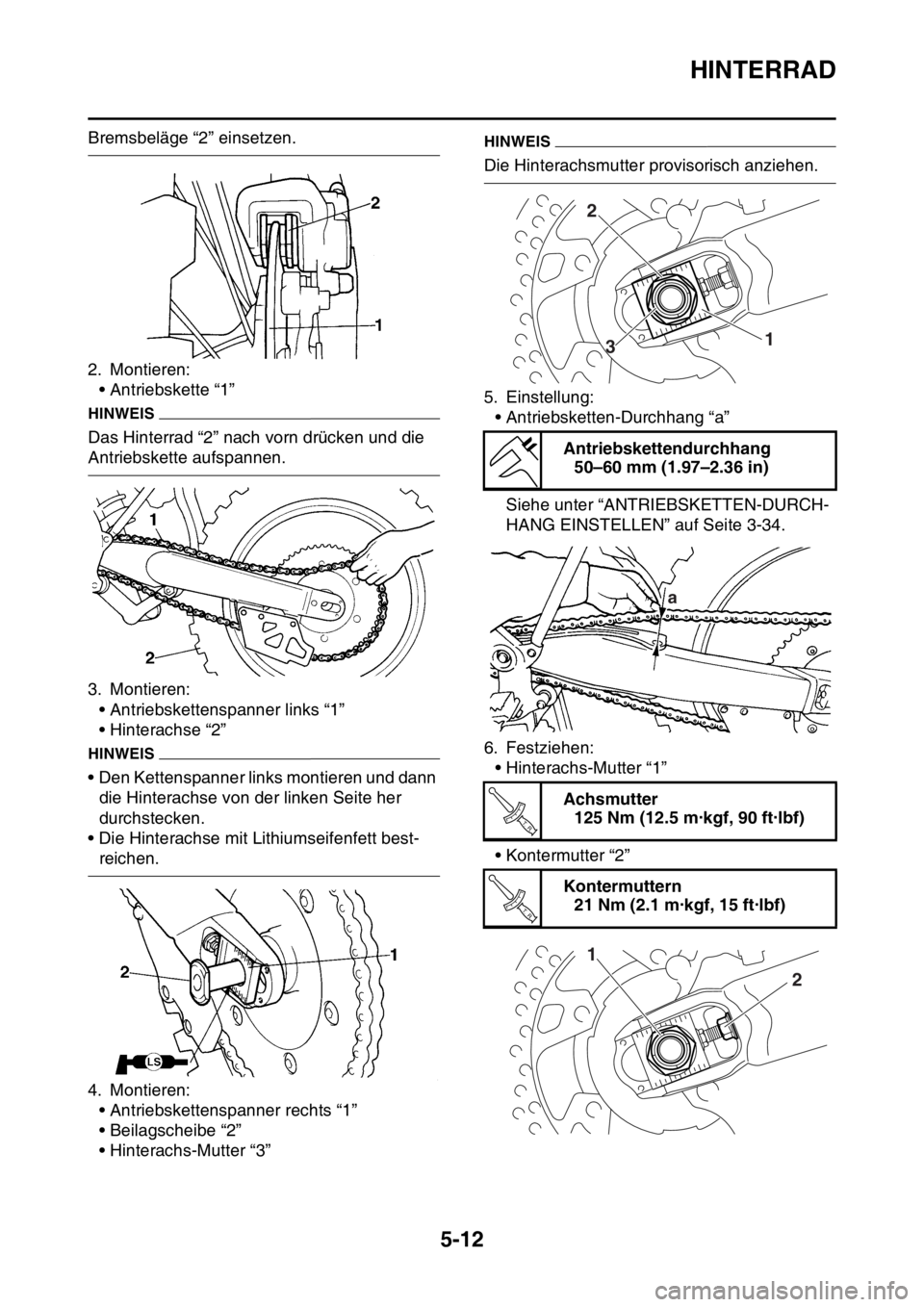

HINTERRAD
5-12
Bremsbeläge “2” einsetzen.
2. Montieren:
• Antriebskette “1”
HINWEIS
Das Hinterrad “2” nach vorn drücken und die
Antriebskette aufspannen.
3. Montieren:
• Antriebskettenspanner links “1”
• Hinterachse “2”
HINWEIS
• Den Kettenspanner links montieren und dann
die Hinterachse von der linken Seite her
durchstecken.
• Die Hinterachse mit Lithiumseifenfett best-
reichen.
4. Montieren:
• Antriebskettenspanner rechts “1”
• Beilagscheibe “2”
• Hinterachs-Mutter “3”
HINWEIS
Die Hinterachsmutter provisorisch anziehen.
5. Einstellung:
• Antriebsketten-Durchhang “a”
Siehe unter “ANTRIEBSKETTEN-DURCH-
HANG EINSTELLEN” auf Seite 3-34.
6. Festziehen:
• Hinterachs-Mutter “1”
• Kontermutter “2”
Antriebskettendurchhang
50–60 mm (1.97–2.36 in)
Achsmutter
125 Nm (12.5 m·kgf, 90 ft·lbf)
Kontermuttern
21 Nm (2.1 m·kgf, 15 ft·lbf)
2
1
3
a
T R..
T R..
1
2

VORDERRADBREMSE
5-13
GAS2GB3169
VORDERRADBREMSE

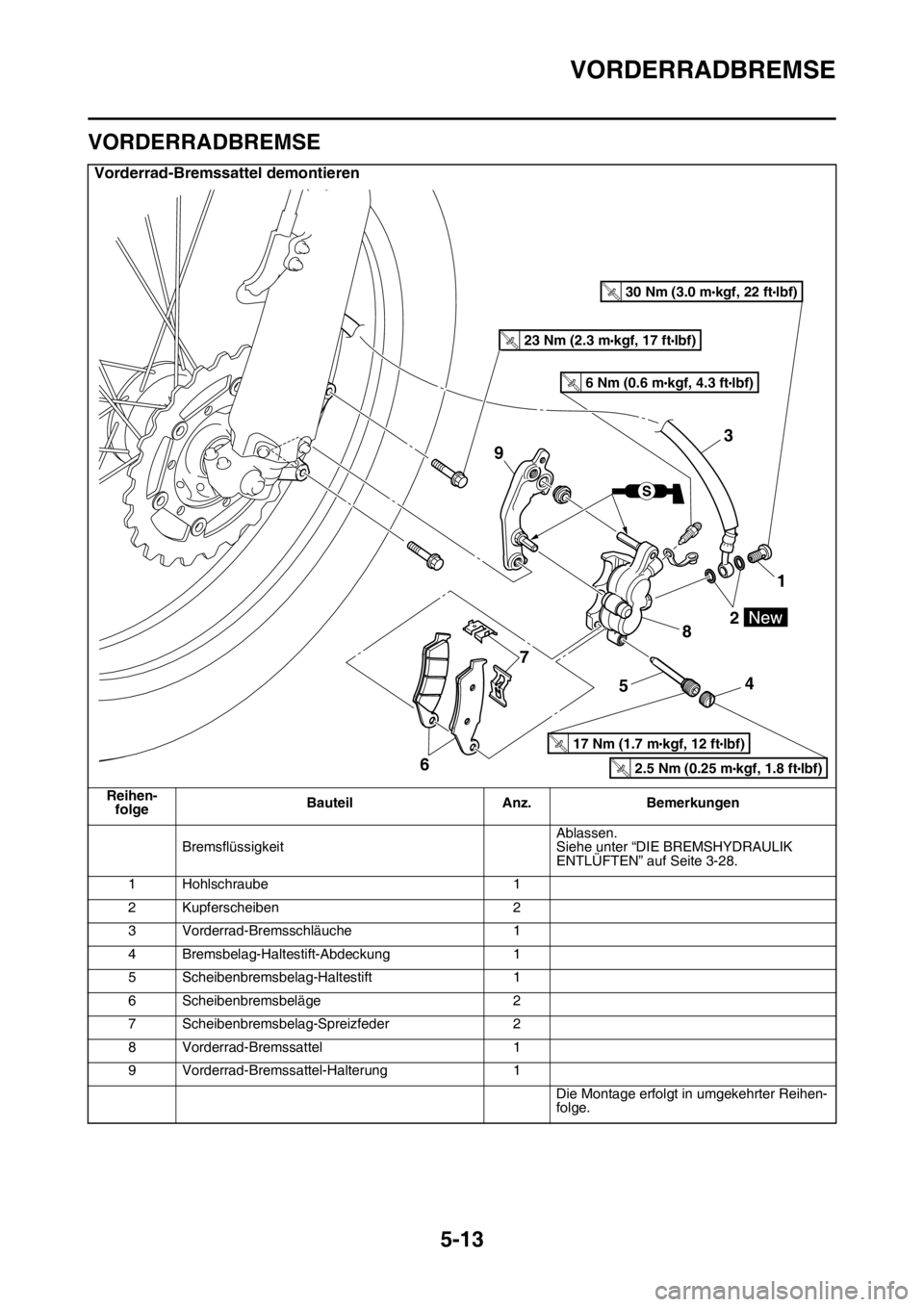

Vorderrad-Bremssattel demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
BremsflüssigkeitAblassen.
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-28.
1 Hohlschraube 1
2 Kupferscheiben 2
3 Vorderrad-Bremsschläuche 1
4 Bremsbelag-Haltestift-Abdeckung 1
5 Scheibenbremsbelag-Haltestift 1
6 Scheibenbremsbeläge 2
7 Scheibenbremsbelag-Spreizfeder 2
8 Vorderrad-Bremssattel 1
9 Vorderrad-Bremssattel-Halterung 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
3
9
1
2
8
4
5 7
6
T.R.30 Nm (3.0 mlbf) kgf, 22 ft
T.R.23 Nm (2.3 mlbf) kgf, 17 ft
T.R.17 Nm (1.7 mlbf) kgf, 12 ft
T.R.2.5 Nm (0.25 mlbf) kgf, 1.8 ft
T.R.6 Nm (0.6 mlbf) kgf, 4.3 ft

VORDERRADBREMSE
5-14

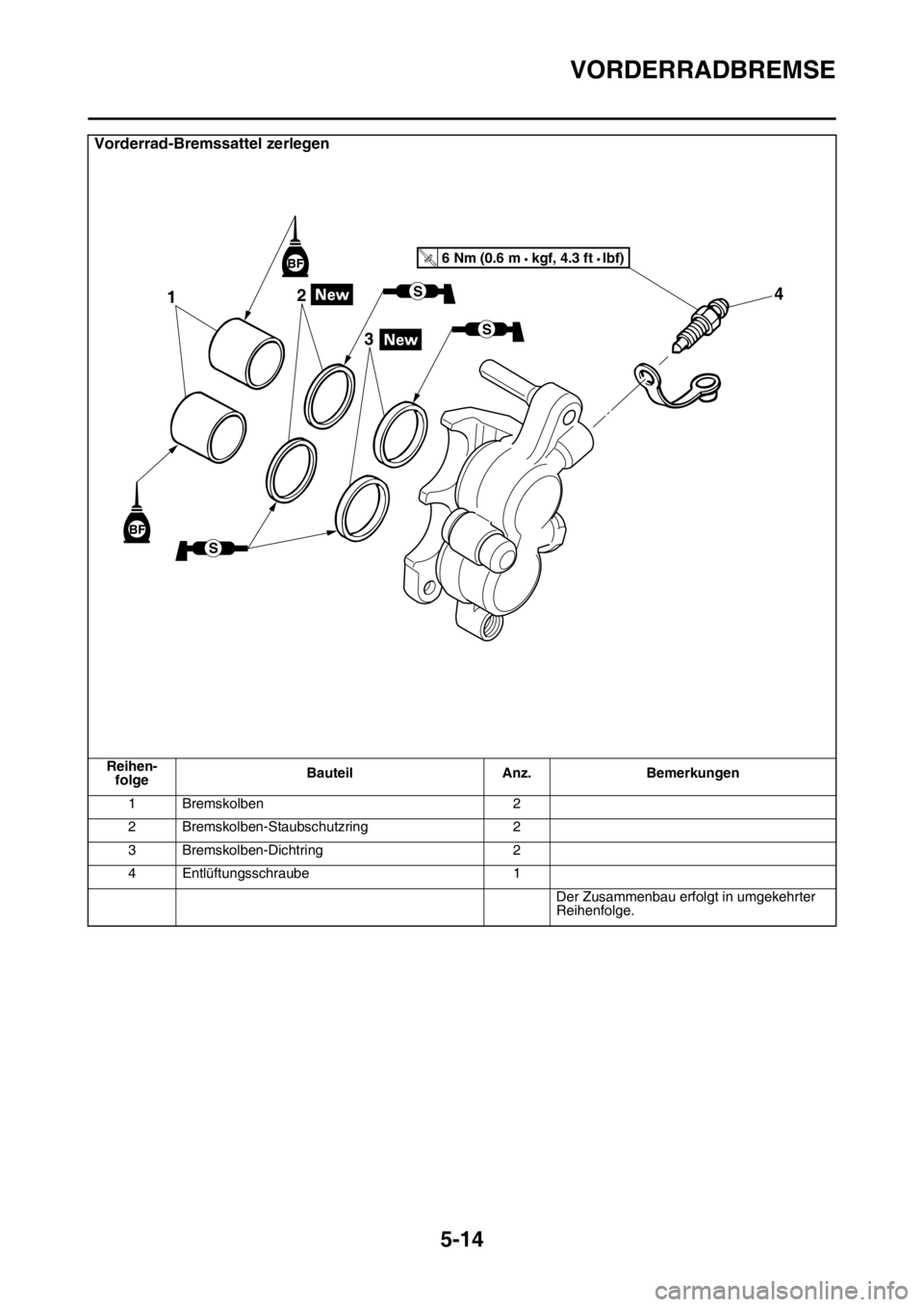

Vorderrad-Bremssattel zerlegen
Reihen-
folgeBauteil Anz. Bemerkungen
1 Bremskolben 2
2 Bremskolben-Staubschutzring 2
3 Bremskolben-Dichtring 2
4 Entlüftungsschraube 1
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
12
34
S
S
BF
BFT R..
S
6 Nm (0.6 m
kgf, 4.3 ft Ibf)

VORDERRADBREMSE
5-15

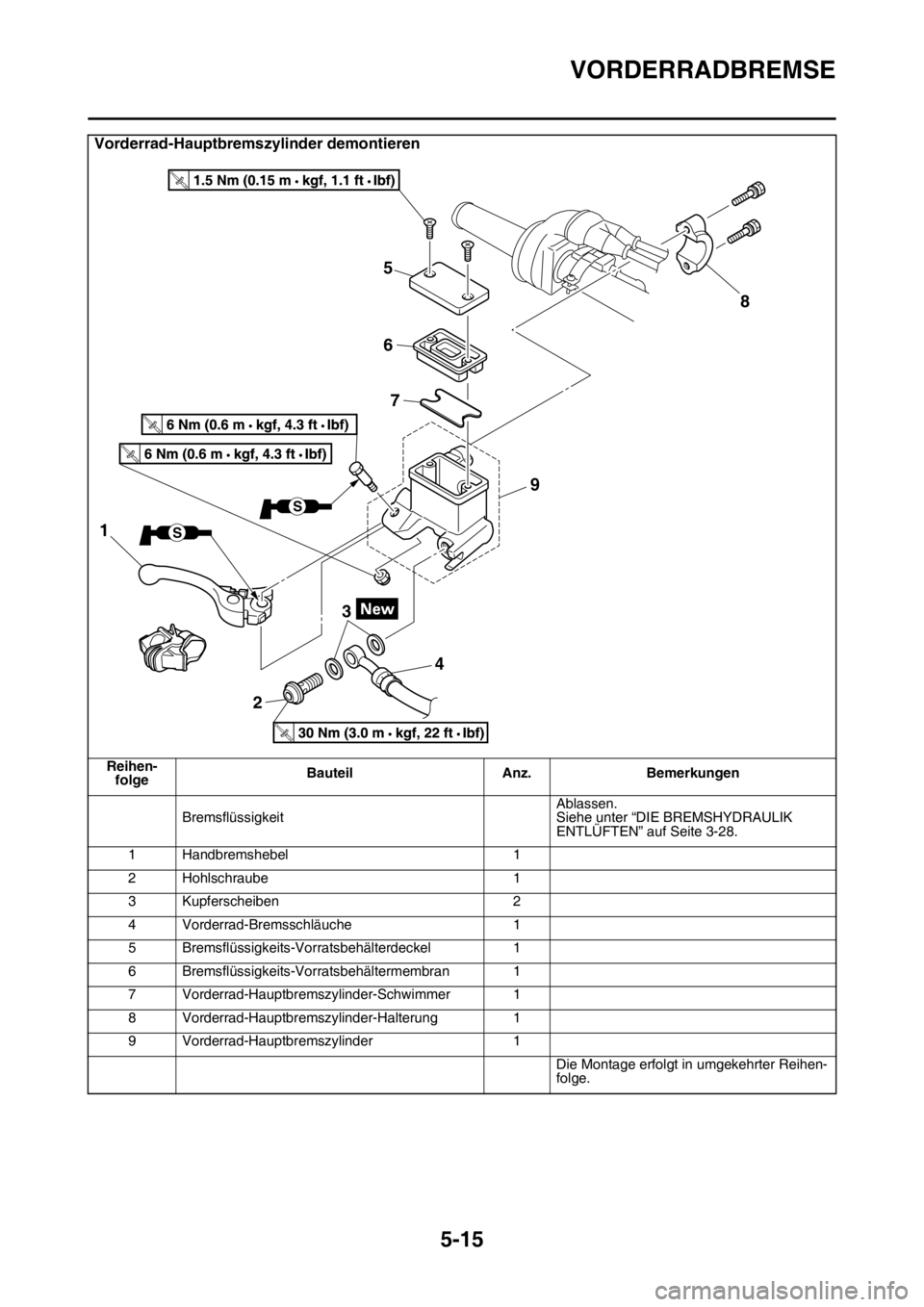

Vorderrad-Hauptbremszylinder demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
BremsflüssigkeitAblassen.
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-28.
1 Handbremshebel 1
2 Hohlschraube 1
3 Kupferscheiben 2
4 Vorderrad-Bremsschläuche 1
5 Bremsflüssigkeits-Vorratsbehälterdeckel 1
6 Bremsflüssigkeits-Vorratsbehältermembran 1
7 Vorderrad-Hauptbremszylinder-Schwimmer 1
8 Vorderrad-Hauptbremszylinder-Halterung 1
9 Vorderrad-Hauptbremszylinder 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
S1
23
4 5
68
9
S
7
T R..
T R..
T R..
T R..

VORDERRADBREMSE
5-16

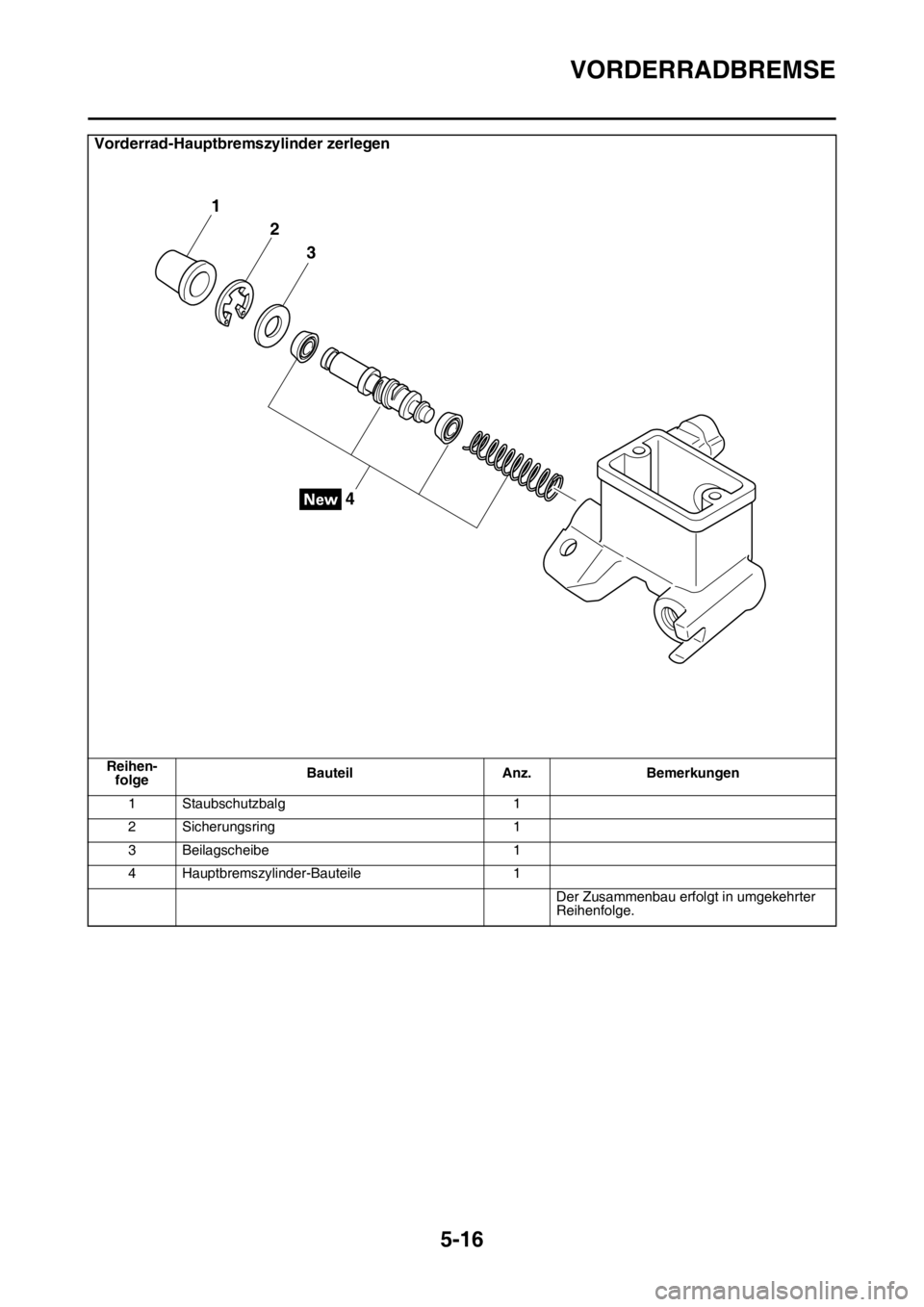

Vorderrad-Hauptbremszylinder zerlegen
Reihen-
folgeBauteil Anz. Bemerkungen
1 Staubschutzbalg 1
2 Sicherungsring 1
3 Beilagscheibe 1
4 Hauptbremszylinder-Bauteile 1
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
4 1
2
3
