2016 YAMAHA WR 250F Betriebsanleitungen (in German)

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-22
GAS2GB3070
SCHMIERSTELLEN UND SCHMIERUNGSARTEN
GAS2GB3071MOTOR
Schmierstelle Schmierungsarten
Dichtringlippen
Lager
O-Ring
Nockenwellen-Lagerdeckel-Schraubengewinde und Kontaktfläche
Zylinderkopf-Schraubengewinde, Sitzbank, Beilagscheiben
Ventilschäfte
Ventilschaft-Enden
Tassenstößel-Außenoberfläche
Nocken und Zapfen
Tassenstößeloberfläche oben
Kurbelwellenzapfen
Druckflächen von Kurbelwellenzapfen
Kolben-Außenoberfläche
Kolbenbolzen-Außenoberfläche
Ausgleichswellenzapfen (links)
Ausgleichswellen-Muttergewinde (links)
Bewegliche Teile des Dekompressionssystems
Wasserpumpen-Laufradwelle
Ölpumpenrotoren (innen und außen)
Ölkanal-Dichtung
Ölpumpenwelle
Kickstarter-Ritzel und Klinkenrad
Kickhebelwelle
Innenfläche des Kickstarter-Zwischenrads
Kontaktfläche von Klinkenrad und Klinkenradführung
Primärantriebsritzel-Muttergewinde Kontaktfläche
Primärabtriebrad-Innenfläche und Endfläche
Kupplungs-Druckstangen-Beilagscheibe
Kupplungs-Druckstange 1 Außenoberfläche
Kupplungs-Druckstange 1 Druckfläche
Kupplungs-Druckstange 2 Außenoberfläche
Kupplungsausrückwelle-Außenfläche
Getriebezahnrad-Innenfläche (Rad und Ritzel) und Distanzhülse
Getriebezahnräder (Schaltgabel-Führungsnut)
Schaltwalze-Nuten
Schaltgabel und Schaltgabelführung-Außenfläche
Schaltwelle
LS
E
LS
E
M
M
M
E
M
M
M
E
E
E
M
E
E
E
E
LS
E
M
E
E
M
E
E
E
E
E
E
E
M
E
E
E
E

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-23
GAS2GB3072
Bewegliche Teile von Schalthebel-Baugruppe
Dämpferrohrwelle, Druckflächen, Beilagscheiben
Starter-Zwischenrad-Innenfläche, Druckflächen
Starterkupplungs-Antriebsrad-Innenflächen, Druckflächen
Zylinderkopfdeckel-DichtungThree bond
No.1215®
Kurbelgehäuse-PassflächeThree bond
No.1215®
Statorkabel-GummitülleThree bond
No.1215® Schmierstelle SchmierungsartenE
E
E
E

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-24
FAHRWERK
Schmierstelle Schmierungsarten
Lager oben (Lenkkopf)
Lager oben und Laufring-Abdeckung (Lenkkopf)
Unteres Lager und Dichtringlippe (Lenkkopf)
Lenkachsengewinde und Muttergewinde-Kontaktfläche
Schwingenachsenlager
Schwingendrehteil (Distanzhülse-Seitenfläche und Drucklager)
Schwingendrehteil (Distanzhülse-Außenfläche)
Schwingendrehteil (Dichtringlippe)
Schwingenachse-Außenfläche
Umlenkhebellager und Dichtringlippe
Umlenkhebel-Anlaufscheibenfläche (beide Seiten)
Umlenkhebel-Distanzhülsen-Außenfläche und Schrauben-Außenfläche
Umlenkhebel-Schraubengewinde (Schwingenseite)
Übertragungshebellager und Dichtringlippe
Übertragungshebel-Distanzhülsen-Außenfläche und Schrauben-Außen-
fläche
Federbein-Distanzhülse-Außenfläche und Staubschutzmanschettenlippe
(oben)
Federbeinlager und Staubschutzmanschettenlippe (unten)
Drehpunkt des Fußbremshebels (O-Ring und Schraubenaußenfläche)
Vorderrad-Dichtringlippe
Vorderachse-Außenfläche
Geschwindigkeitssensor-Dichtringlippe
Hinterrad-Dichtringlippe
Hinterachse-Außenfläche
Seitenständer-Drehpunktteil und Distanzhülsen-Außenfläche
Handbremshebel-Kontaktteil (Vorderrad-Hauptbremszylinder)
Außenfläche der Handbremshebel-Schraube
Kupplungshebel-Gleitfläche und Schrauben-Außenfläche
Kupplungshebel-Einstellungsgummilippe
Kupplungszugende (kupplungshebelseitig)
Innenfläche der Rohrführung (Gasdrehgriff) und Gaszug-Ende
Vorderrad-Bremssattelkolben
Vorderrad-Bremssattelkolbendichtring
Vorderrad-Bremssattel-Staubschutzmanschette
Vorderrad-Bremssattelkolben-Außenfläche
Vorderrad-Bremssattel-Stiftschraube und Manschette
Vorderrad-Hauptbremszylinder-Druckstangenende
Vorderrad-Hauptbremszylindersatz
LS
LS
LS
LS
M
M
M
M
M
M
M
M
M
M
M
M
M
LS
LS
LS
LS
LS
LS
LS
S
S
LS
LS
LS
LS
S
S
S
S

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-25
Hinterrad-Bremssattelkolben
Hinterrad-Bremssattelkolbendichtring
Hinterrad-Bremssattel-Staubschutzmanschette
Hinterrad-Bremssattelkolben-Außenfläche
Hinterrad-Bremssattel-Stiftschraube und Manschette
Hinterrad-Hauptbremszylinder-Druckstangenende
Hinterrad-HauptbremszylindersatzSchmierstelle Schmierungsarten
S
S
S
S

SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-26

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-27
GAS2GB3073
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER

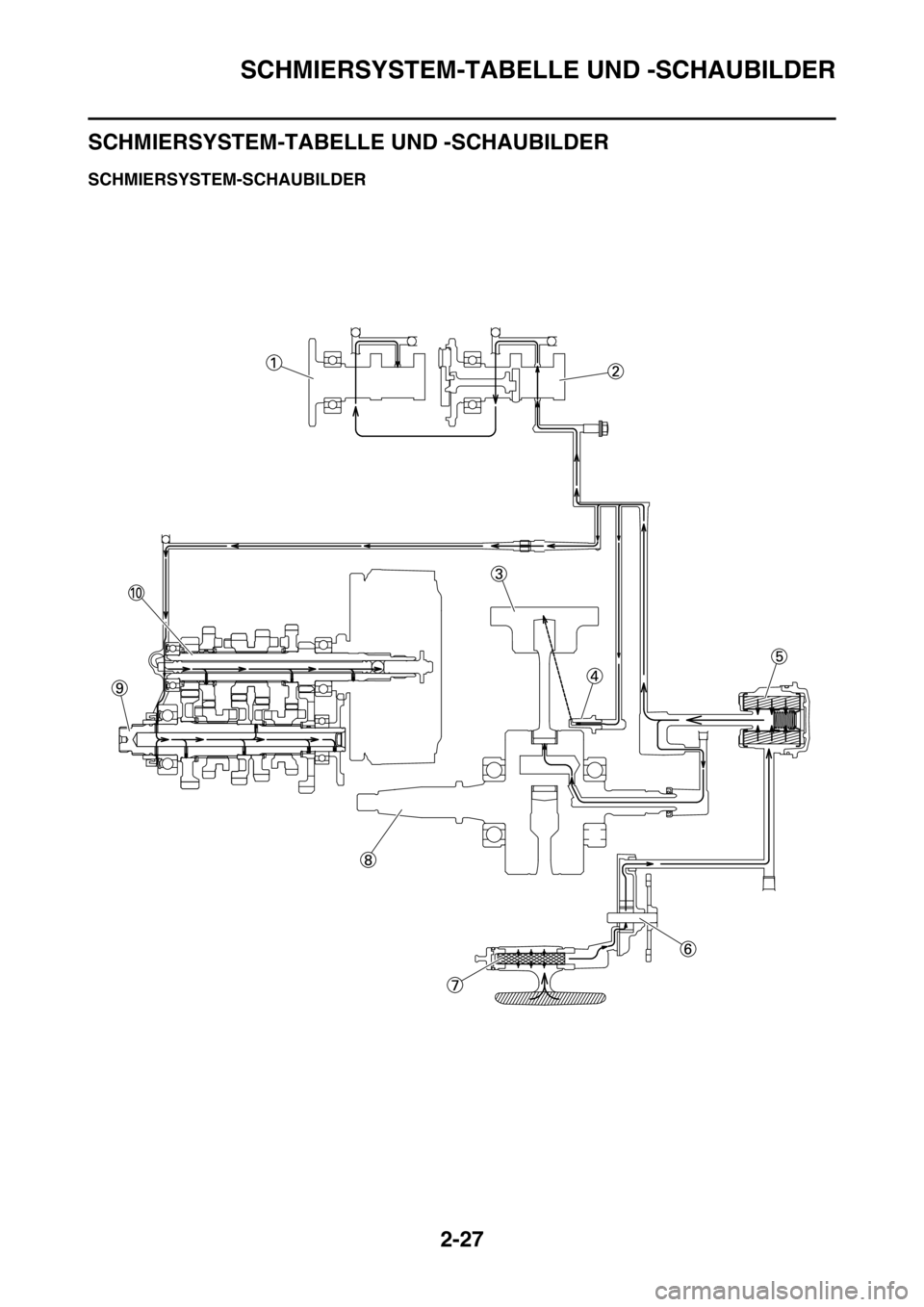

GAS2GB3074SCHMIERSYSTEM-SCHAUBILDER

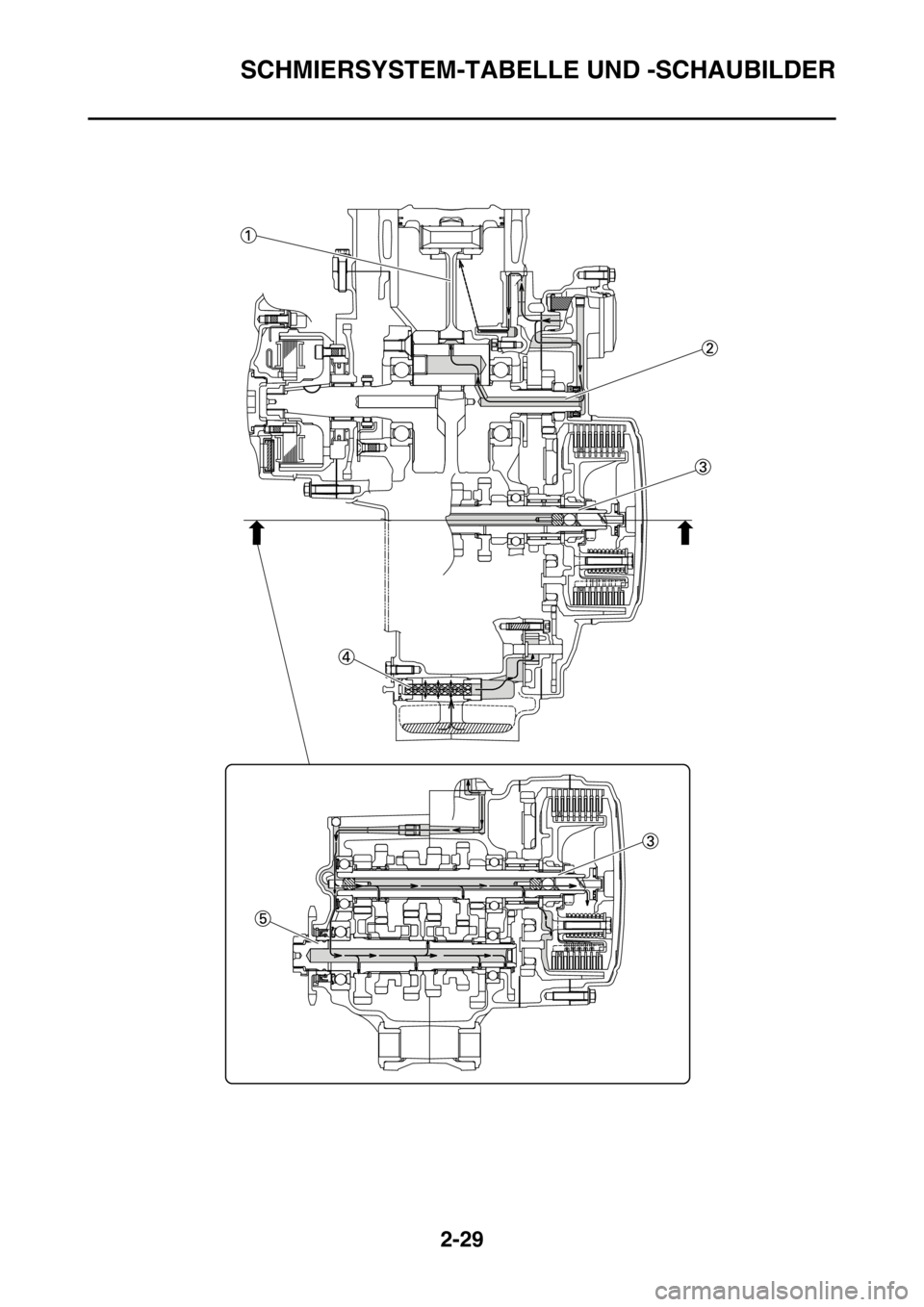

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-28
1. Einlass-Nockenwelle
2. Auslass-Nockenwelle
3. Kolben
4. Öldüse
5. Ölfiltereinsatz
6. Ölpumpe
7. Ölsieb
8. Kurbelwelle
9. Ausgangswelle
10. Eingangswelle

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-29
