4967-3. Manutenção que pode ser feita por si
XVeículos com faróis de LED
■Atrás (veículos com volante à esquerda)
Luzes dos sinais de mudança de direção laterais
Luzes dos sinais de mudança de direção da frente
Luzes de nevoeiro da frente (se equipado)1
2
3
Luz de marcha-atrás
Luzes de stop
Luzes dos sinais de mudança de direção traseiros
Luzes da chapa de matrícula1
2
3
4

4977-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
■Atrás (veículos com volante à direita)
Luzes de stop
Luz de marcha-atrás
Luzes da chapa de matrícula
Luzes dos sinais de mudança de direção traseiros1
2
3
4

4987-3. Manutenção que pode ser feita por si

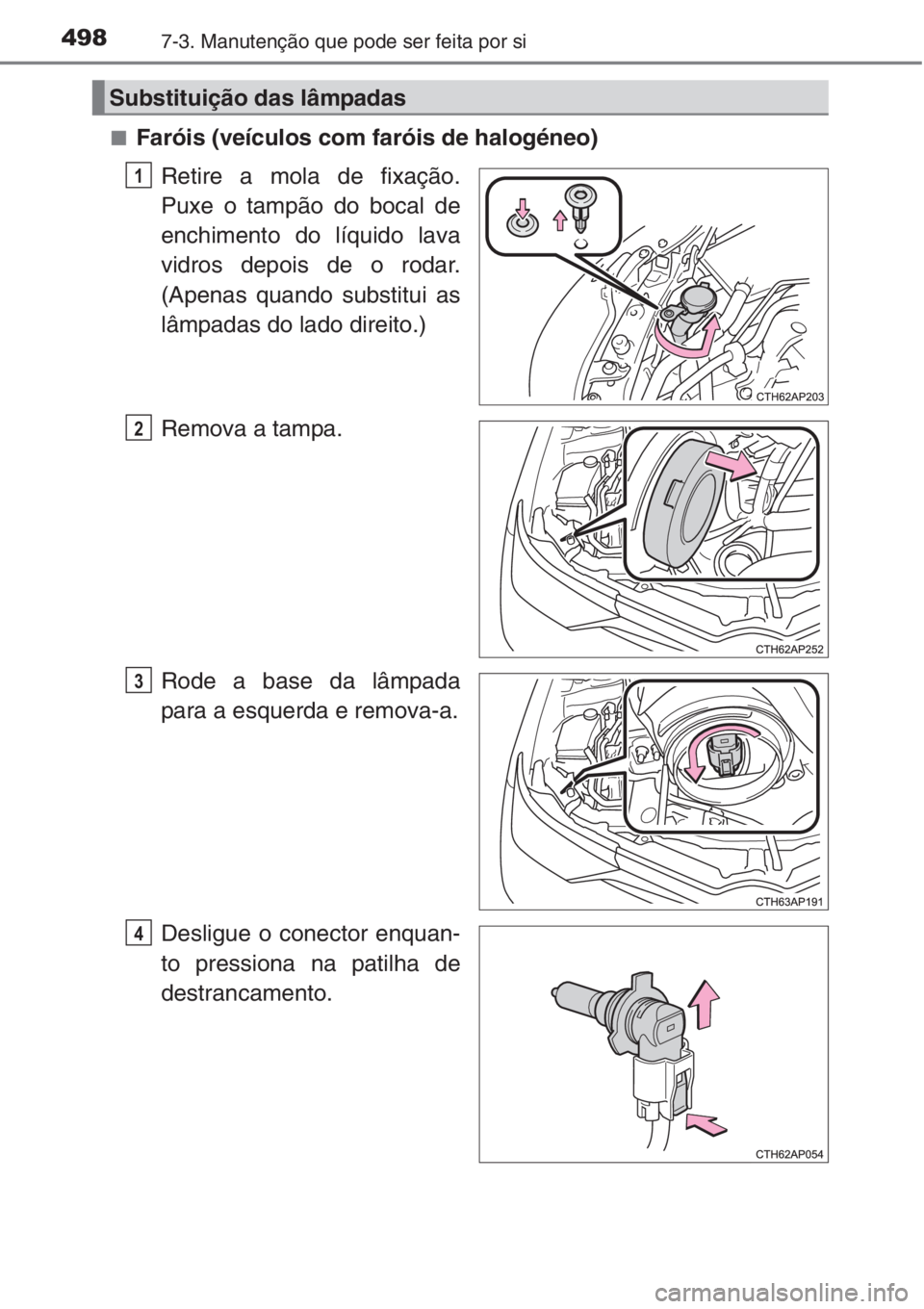

■Faróis (veículos com faróis de halogéneo)
Retire a mola de fixação.
Puxe o tampão do bocal de
enchimento do líquido lava
vidros depois de o rodar.
(Apenas quando substitui as
lâmpadas do lado direito.)
Remova a tampa.
Rode a base da lâmpada
para a esquerda e remova-a.
Desligue o conector enquan-
to pressiona na patilha de
destrancamento.
Substituição das lâmpadas
1
2
3
4

4997-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Substitua a lâmpada e ins-
tale a base da lâmpada.
Alinhe as 3 guias na lâmpada
com a armação e insira.
Rode e segure a base da
lâmpada.
Agite ligeiramente a base da
lâmpada a fim de verificar se
esta não está solta, ligue os
faróis uma vez e confirme visu-
almente que não há fugas de
luz pela armação.
Instale a tampa.
Para se certificar que a tampa
está instalada com segurança,
alinhe a parte saliente (A) com o
centro da área (B) tal como é
apresentado na ilustração e
pressione o perímetro da cober-
tura com firmeza.
Instale o tampão do bocal de
enchimento do líquido lava
vidros, inserindo-o e rodan-
do-o. Instale a mola de fixa-
ção. (Apenas quando substi-
tui as lâmpadas do lado
direito.)
5
6
A
B
7
8

5007-3. Manutenção que pode ser feita por si

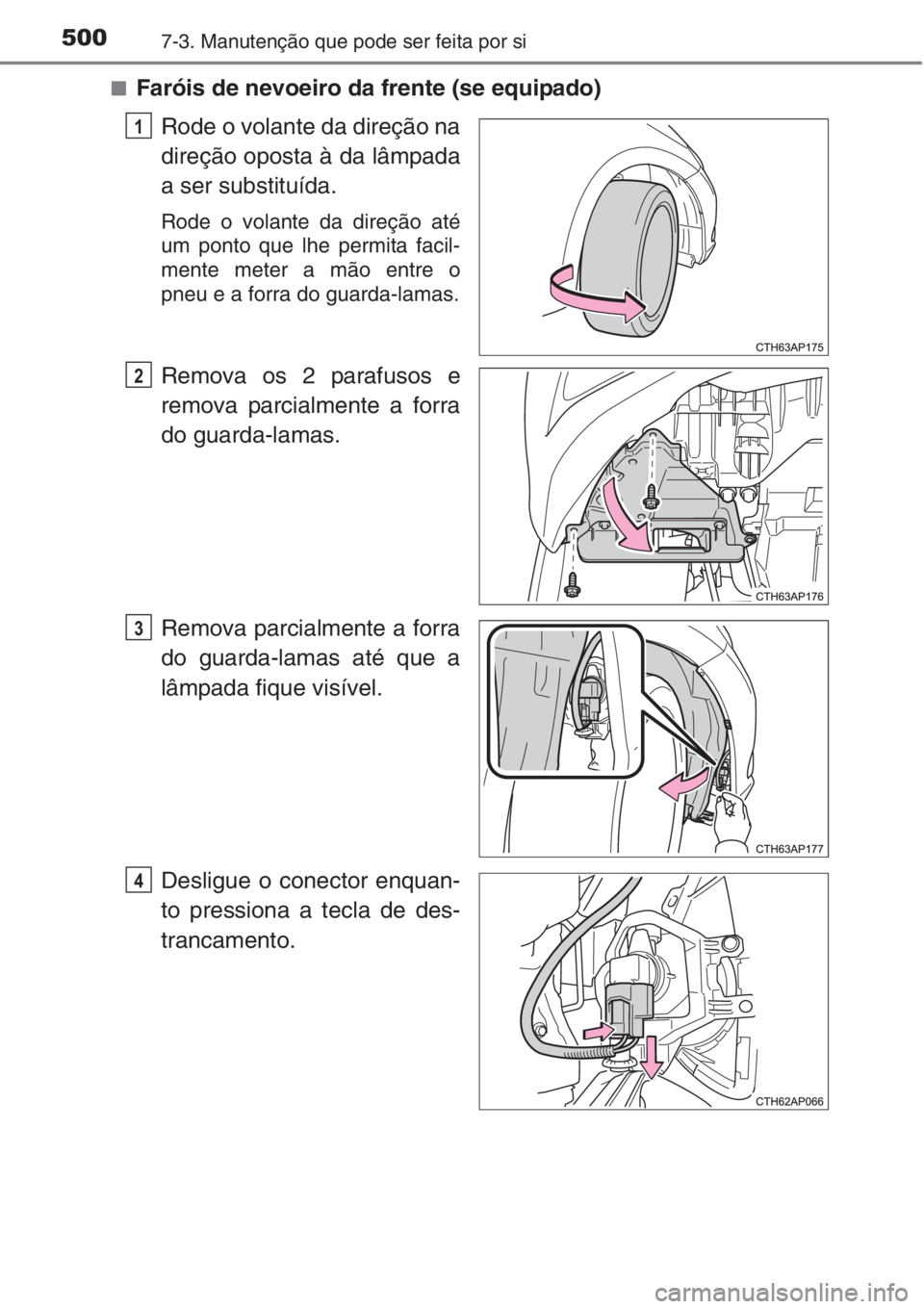

■Faróis de nevoeiro da frente (se equipado)
Rode o volante da direção na
direção oposta à da lâmpada
a ser substituída.
Rode o volante da direção até
um ponto que lhe permita facil-
mente meter a mão entre o
pneu e a forra do guarda-lamas.
Remova os 2 parafusos e
remova parcialmente a forra
do guarda-lamas.
Remova parcialmente a forra
do guarda-lamas até que a
lâmpada fique visível.
Desligue o conector enquan-
to pressiona a tecla de des-
trancamento.
1
2
3
4

5017-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Rode a base da lâmpada
para a esquerda e remove-a.
Instale a lâmpada nova.
Alinhe as 3 guias na lâmpada
com a armação e insira.
Rode para a esquerda e prenda
a base da lâmpada.
Instale o conector.
Agite ligeiramente a base da
lâmpada a fim de verificar se
esta não está solta, ligue os
faróis de nevoeiro da frente uma
vez e confirme visualmente que
não há fugas de luz pela arma-
ção.
Quando instalar a forra do guarda-lamas, instale-o do ponto
para o ponto invertendo as direções.
Certifique-se que a forra do guarda-lamas está fixa ao interior do para-
-choques.
5
6
7
83
2

5027-3. Manutenção que pode ser feita por si
■Luzes dos indicadores de mudança de direção da frente
Retire a mola de fixação.
Puxe o tampão do bocal de
enchimento do líquido lava
vidros depois de o rodar.
(Apenas quando substitui as
lâmpadas do lado direito.)
Rode a base da lâmpada
para a esquerda.
Retire a lâmpada.
Quando instalar a lâmpada, instale-a do ponto para o ponto
, invertendo as direções.
Instale o tampão do bocal de
enchimento do líquido lava
vidros, inserindo-o e rodan-
do-o. Instale a mola de fixa-
ção. (Apenas quando substi-
tui as lâmpadas do lado
direito.)
1
2
3
43
2
5

5037-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

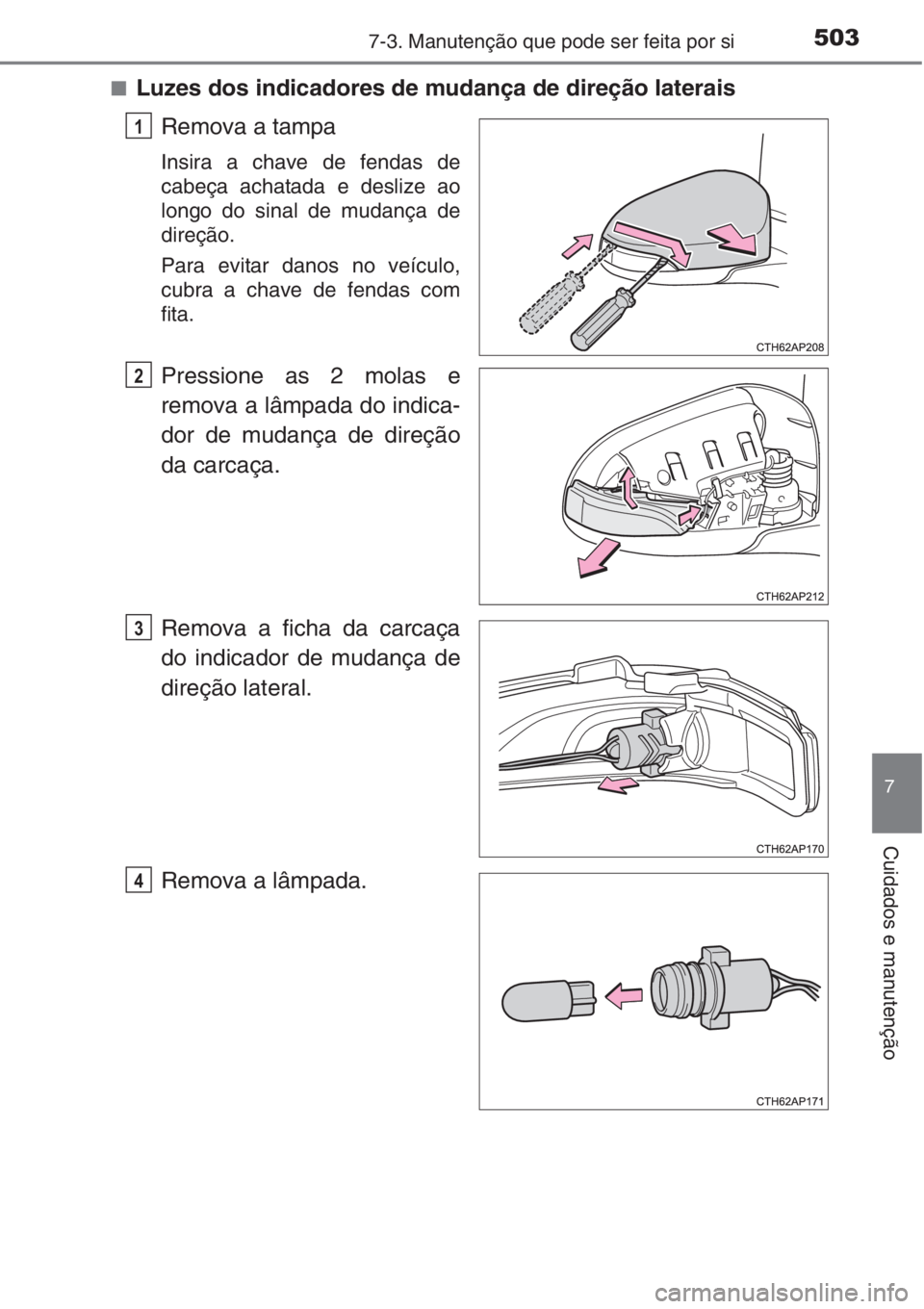

■Luzes dos indicadores de mudança de direção laterais
Remova a tampa
Insira a chave de fendas de
cabeça achatada e deslize ao
longo do sinal de mudança de
direção.
Para evitar danos no veículo,
cubra a chave de fendas com
fita.
Pressione as 2 molas e
remova a lâmpada do indica-
dor de mudança de direção
da carcaça.
Remova a ficha da carcaça
do indicador de mudança de
direção lateral.
Remova a lâmpada.
1
2
3
4
