2016 TOYOTA AURIS Manual de utilização (in Portuguese)

4487-3. Manutenção que pode ser feita por si

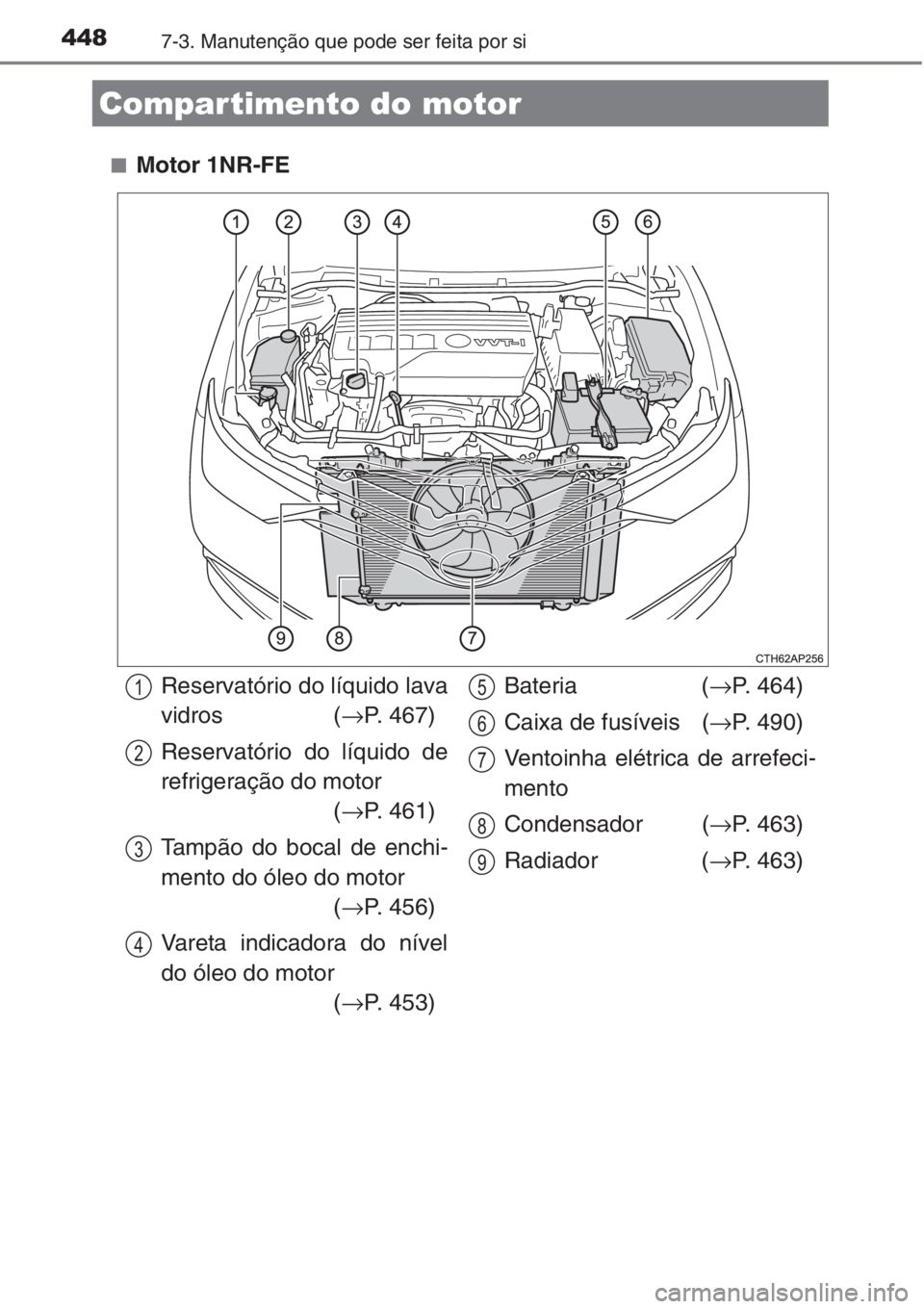

■Motor 1NR-FE
Compartimento do motor
Reservatório do líquido lava
vidros (→P. 467)
Reservatório do líquido de
refrigeração do motor
(→P. 461)
Tampão do bocal de enchi-
mento do óleo do motor
(→P. 456)
Vareta indicadora do nível
do óleo do motor
(→P. 453)Bateria (→P. 464)
Caixa de fusíveis (→P. 490)
Ventoinha elétrica de arrefeci-
mento
Condensador (→P. 463)
Radiador (→P. 463)1
2
3
4
5
6
7
8
9

4497-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

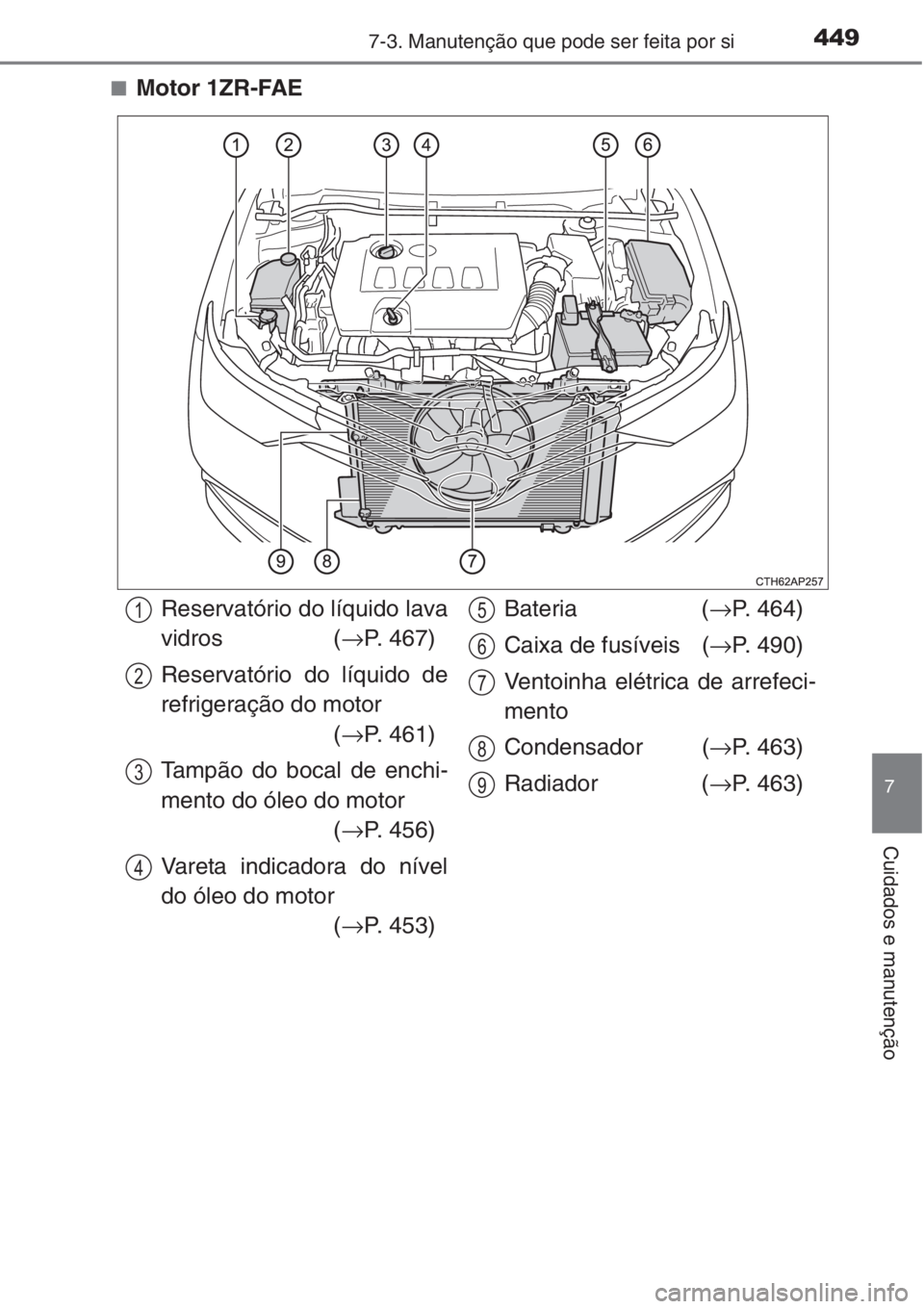

■Motor 1ZR-FAE
Reservatório do líquido lava
vidros (→P. 467)
Reservatório do líquido de
refrigeração do motor
(→P. 461)
Tampão do bocal de enchi-
mento do óleo do motor
(→P. 456)
Vareta indicadora do nível
do óleo do motor
(→P. 453)Bateria (→P. 464)
Caixa de fusíveis (→P. 490)
Ventoinha elétrica de arrefeci-
mento
Condensador (→P. 463)
Radiador (→P. 463)1
2
3
4
5
6
7
8
9

4507-3. Manutenção que pode ser feita por si

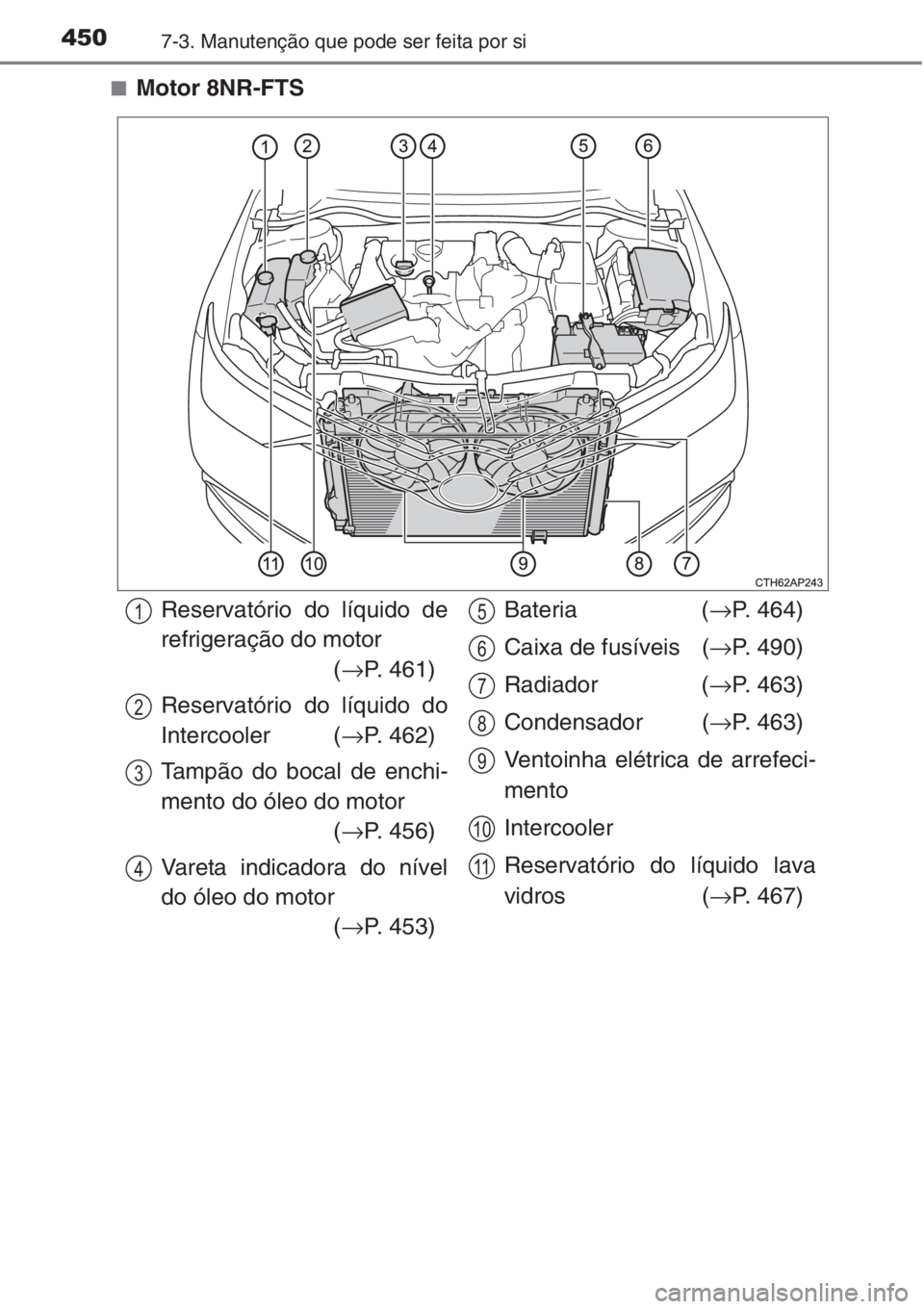

■Motor 8NR-FTS
Reservatório do líquido de
refrigeração do motor
(→P. 461)
Reservatório do líquido do
Intercooler (→P. 462)
Tampão do bocal de enchi-
mento do óleo do motor
(→P. 456)
Vareta indicadora do nível
do óleo do motor
(→P. 453)Bateria (→P. 464)
Caixa de fusíveis (→P. 490)
Radiador (→P. 463)
Condensador (→P. 463)
Ventoinha elétrica de arrefeci-
mento
Intercooler
Reservatório do líquido lava
vidros (→P. 467)1
2
3
4
5
6
7
8
9
10
11

4517-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

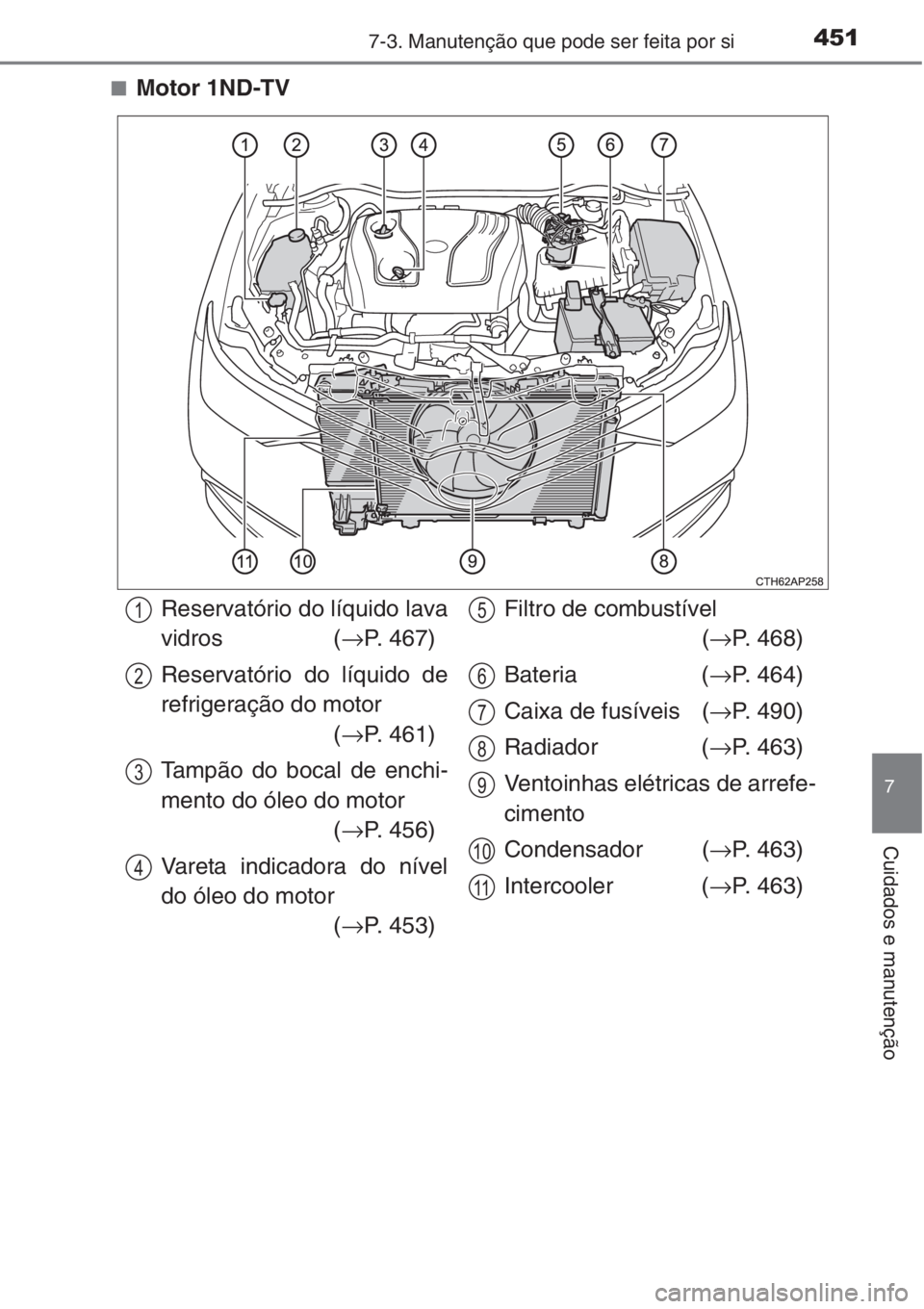

■Motor 1ND-TV
Reservatório do líquido lava
vidros (→P. 467)
Reservatório do líquido de
refrigeração do motor
(→P. 461)
Tampão do bocal de enchi-
mento do óleo do motor
(→P. 456)
Vareta indicadora do nível
do óleo do motor
(→P. 453)Filtro de combustível
(→P. 468)
Bateria (→P. 464)
Caixa de fusíveis (→P. 490)
Radiador (→P. 463)
Ventoinhas elétricas de arrefe-
cimento
Condensador (→P. 463)
Intercooler (→P. 463)1
2
3
4
5
6
7
8
9
10
11

4527-3. Manutenção que pode ser feita por si
■Motor 1WW
Reservatório do líquido lava
vidros (→P. 467)
Reservatório do líquido de
refrigeração do motor
(→P. 461)
Tampão do bocal de enchi-
mento do óleo do motor
(→P. 456)
Vareta indicadora do nível
do óleo do motor
(→P. 453)Filtro de combustível
(→P. 469)
Caixa de fusíveis (→P. 490)
Bateria (→P. 464)
Condensador (→P. 463)
Ventoinhas elétricas de arrefe-
cimento
Intercooler (→P. 463)
Radiador (→P. 463)1
2
3
4
5
6
7
8
9
10
11

4537-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Com o motor à temperatura de funcionamento e desligado, verifique
o nível do óleo com a vareta.
■Verificar o óleo do motor
Motor a gasolina: Estacione o veículo em terreno plano. Depois
de desligar o motor, aguarde mais de 5 minutos para que o óleo
escorra de volta para a parte inferior do motor.
Motor diesel: Estacione o veículo em terreno plano. Depois de
aquecer o motor e de o desligar, aguarde mais de 5 minutos para
que o óleo escorra de volta para a parte inferior do motor.

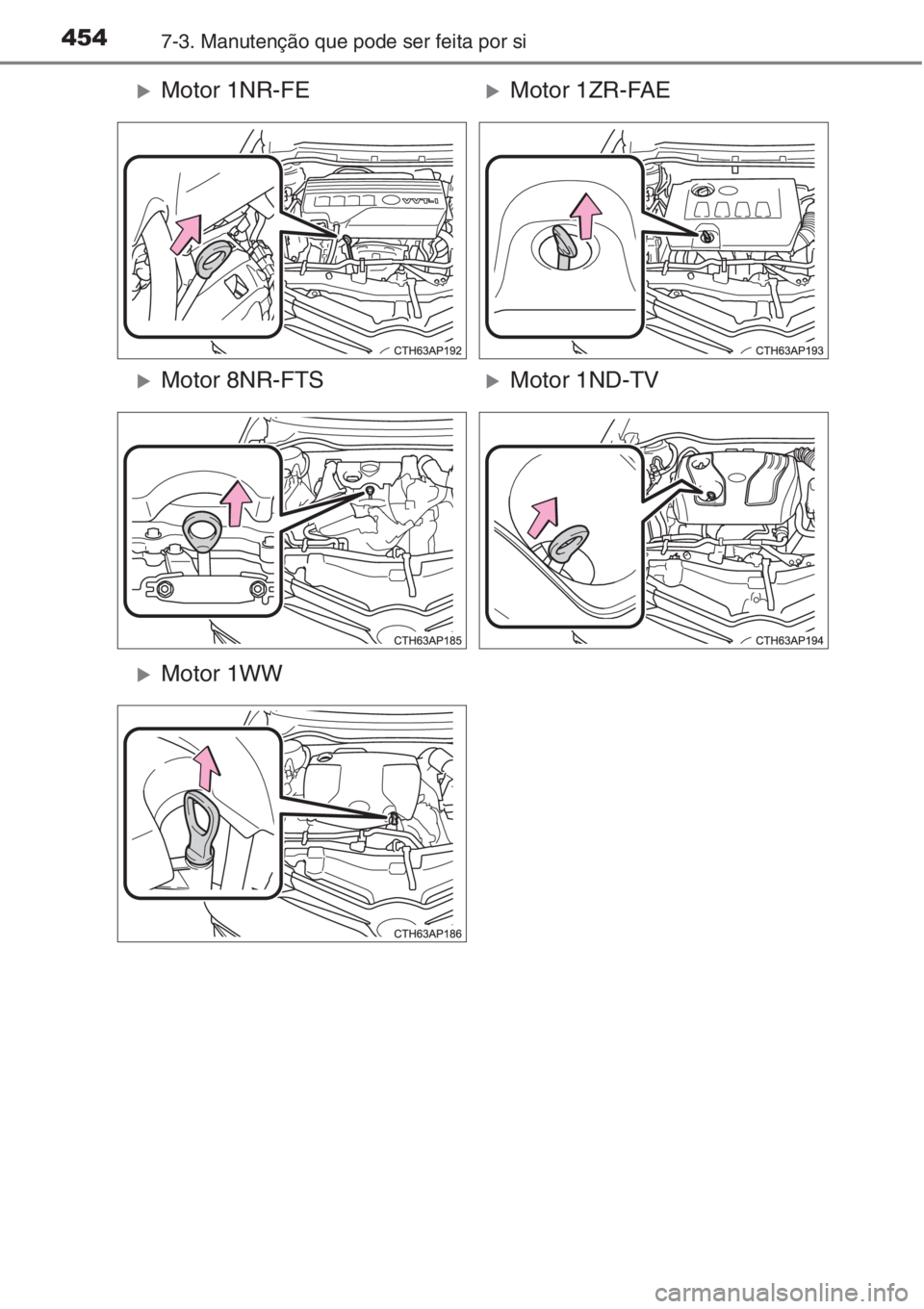

Segurando um pano na extremidade, puxe a vareta para fora.
Óleo do motor
1
2

4547-3. Manutenção que pode ser feita por si
XMotor 1NR-FE XMotor 1ZR-FAE
XMotor 8NR-FTS XMotor 1ND-TV
XMotor 1WW

4557-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Limpe a vareta.
Volte a inserir a vareta completamente.
Segurando um pano na extremidade, puxe a vareta para fora e
verifique o nível do óleo.
Baixo
Normal
Excessivo
O formato da vareta pode diferir dependendo do tipo de veículo
ou de motor.
Limpe a vareta e volte a inseri-la completamente.3
4
5
1
2
3
XVareta planaXVareta não plana tipo A
XVareta não plana tipo B
6
