2016 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Fahrhinweise
66 5
E140600ATQ

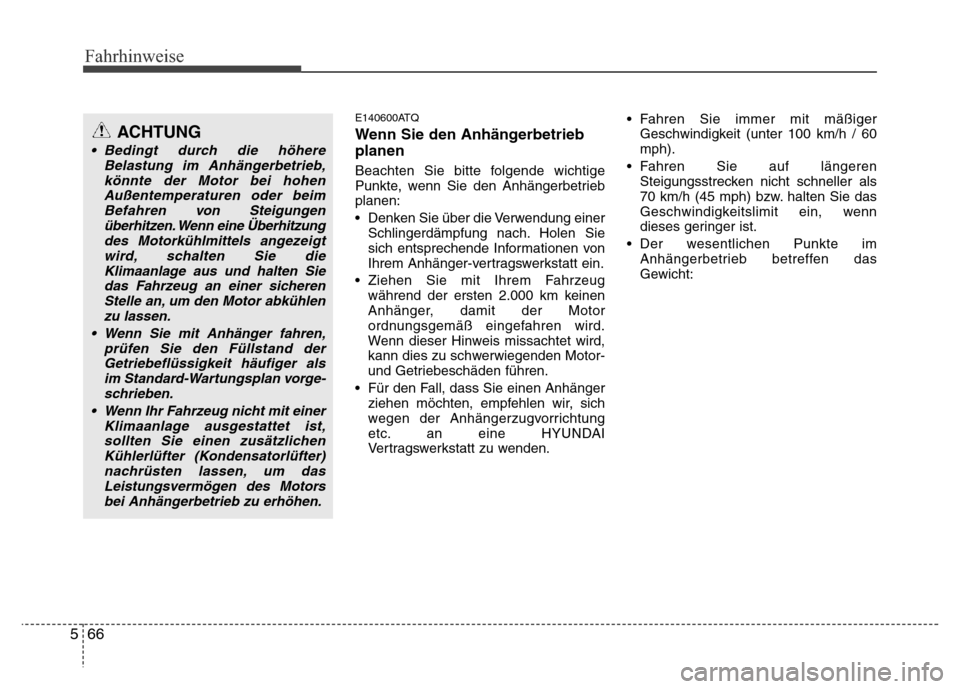

Wenn Sie den Anhängerbetrieb
planen
Beachten Sie bitte folgende wichtige
Punkte, wenn Sie den Anhängerbetrieb
planen:
• Denken Sie über die Verwendung einer
Schlingerdämpfung nach. Holen Sie
sich entsprechende Informationen von
Ihrem Anhänger-vertragswerkstatt ein.
• Ziehen Sie mit Ihrem Fahrzeug
während der ersten 2.000 km keinen
Anhänger, damit der Motor
ordnungsgemäß eingefahren wird.
Wenn dieser Hinweis missachtet wird,
kann dies zu schwerwiegenden Motor-
und Getriebeschäden führen.
• Für den Fall, dass Sie einen Anhänger
ziehen möchten, empfehlen wir, sich
wegen der Anhängerzugvorrichtung
etc. an eine HYUNDAI
Vertragswerkstatt zu wenden.• Fahren Sie immer mit mäßiger
Geschwindigkeit (unter 100 km/h / 60
mph).
• Fahren Sie auf längeren
Steigungsstrecken nicht schneller als
70 km/h (45 mph) bzw. halten Sie das
Geschwindigkeitslimit ein, wenn
dieses geringer ist.
• Der wesentlichen Punkte im
Anhängerbetrieb betreffen das
Gewicht:
ACHTUNG
• Bedingt durch die höhere
Belastung im Anhängerbetrieb,
könnte der Motor bei hohen
Außentemperaturen oder beim
Befahren von Steigungen
überhitzen. Wenn eine Überhitzung
des Motorkühlmittels angezeigt
wird, schalten Sie die
Klimaanlage aus und halten Sie
das Fahrzeug an einer sicheren
Stelle an, um den Motor abkühlen
zu lassen.
• Wenn Sie mit Anhänger fahren,
prüfen Sie den Füllstand der
Getriebeflüssigkeit häufiger als
im Standard-Wartungsplan vorge
-schrieben.
•Wenn Ihr Fahrzeug nicht mit einer
Klimaanlage ausgestattet ist,
sollten Sie einen zusätzlichen
Kühlerlüfter (Kondensatorlüfter)
nachrüsten lassen, um das
Leistungsvermögen des Motors
bei Anhängerbetrieb zu erhöhen.

567
Fahrhinweise
E140601AUN

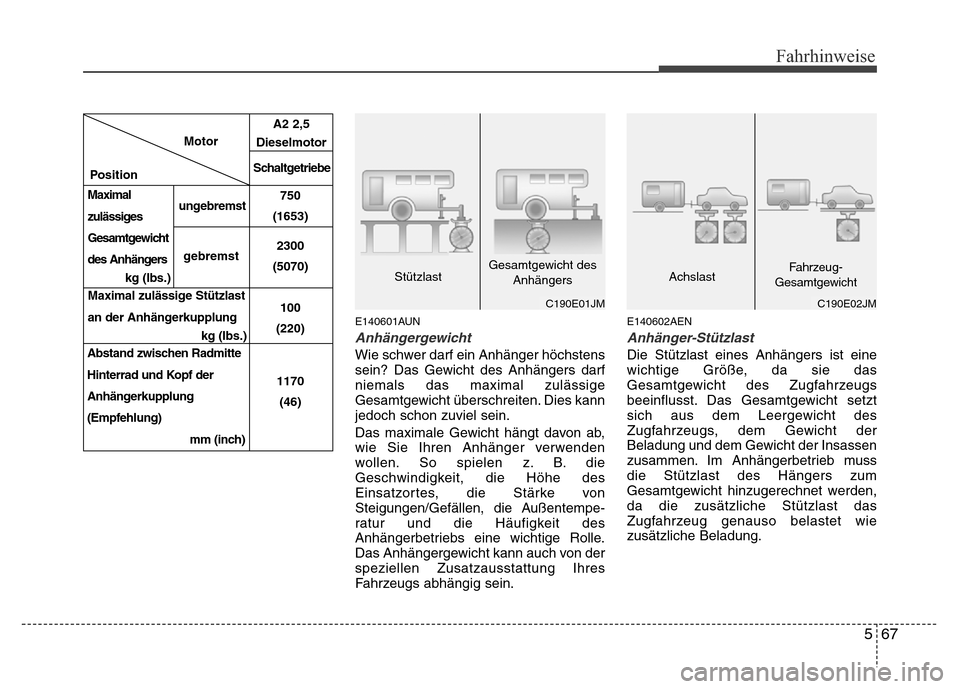

Anhängergewicht
Wie schwer darf ein Anhänger höchstens
sein? Das Gewicht des Anhängers darf
niemals das maximal zulässige
Gesamtgewicht überschreiten. Dies kann
jedoch schon zuviel sein.
Das maximale Gewicht hängt davon ab,
wie Sie Ihren Anhänger verwenden
wollen. So spielen z. B. die
Geschwindigkeit, die Höhe des
Einsatzortes, die Stärke von
Steigungen/Gefällen, die Außentempe-
ratur und die Häufigkeit des
Anhängerbetriebs eine wichtige Rolle.
Das Anhängergewicht kann auch von der
speziellen Zusatzausstattung Ihres
Fahrzeugs abhängig sein.
E140602AEN
Anhänger-Stützlast
Die Stützlast eines Anhängers ist eine
wichtige Größe, da sie das
Gesamtgewicht des Zugfahrzeugs
beeinflusst. Das Gesamtgewicht setzt
sich aus dem Leergewicht des
Zugfahrzeugs, dem Gewicht der
Beladung und dem Gewicht der Insassen
zusammen. Im Anhängerbetrieb muss
die Stützlast des Hängers zum
Gesamtgewicht hinzugerechnet werden,
da die zusätzliche Stützlast das
Zugfahrzeug genauso belastet wie
zusätzliche Beladung.
Motor
Position
750
(1653)
2300
(5070)
100
(220)
1170
(46)
A2 2,5
Dieselmotor
Schaltgetriebe
Maximal
zulässiges
Gesamtgewicht
des Anhängers
kg (lbs.)
Maximal zulässige Stützlast
an der Anhängerkupplung
kg (lbs.)
Abstand zwischen Radmitte
Hinterrad und Kopf der
Anhängerkupplung
(Empfehlung)
mm (inch) ungebremst
gebremst
C190E01JM
StützlastGesamtgewicht des
Anhängers
C190E02JM
AchslastFahrzeug-
Gesamtgewicht

Fahrhinweise
68 5

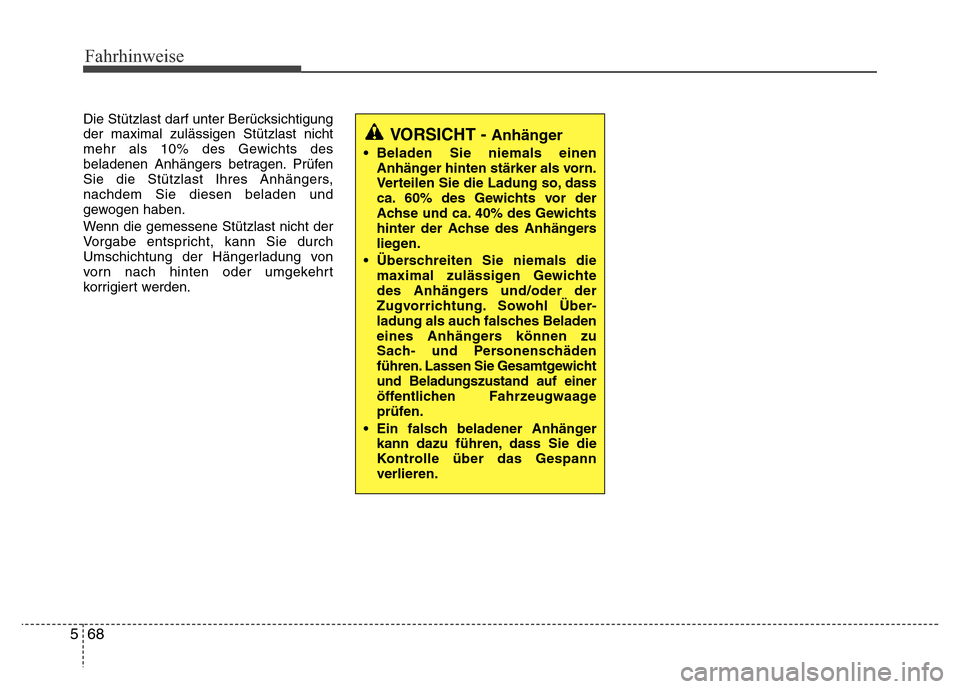

Die Stützlast darf unter Berücksichtigung
der maximal zulässigen Stützlast nicht
mehr als 10% des Gewichts des
beladenen Anhängers betragen. Prüfen
Sie die Stützlast Ihres Anhängers,
nachdem Sie diesen beladen und
gewogen haben.
Wenn die gemessene Stützlast nicht der
Vorgabe entspricht, kann Sie durch
Umschichtung der Hängerladung von
vorn nach hinten oder umgekehrt
korrigiert werden.
VORSICHT - Anhänger
• Beladen Sie niemals einen
Anhänger hinten stärker als vorn.
Verteilen Sie die Ladung so, dass
ca. 60% des Gewichts vor der
Achse und ca. 40% des Gewichts
hinter der Achse des Anhängers
liegen.
• Überschreiten Sie niemals die
maximal zulässigen Gewichte
des Anhängers und/oder der
Zugvorrichtung. Sowohl Über
-ladung als auch falsches Beladen
eines Anhängers können zu
Sach- und Personenschäden
führen. Lassen Sie Gesamtgewicht
und Beladungszustand auf einer
öffentlichen Fahrzeugwaage
prüfen.
• Ein falsch beladener Anhänger
kann dazu führen, dass Sie die
Kontrolle über das Gespann
verlieren.

569
Fahrhinweise

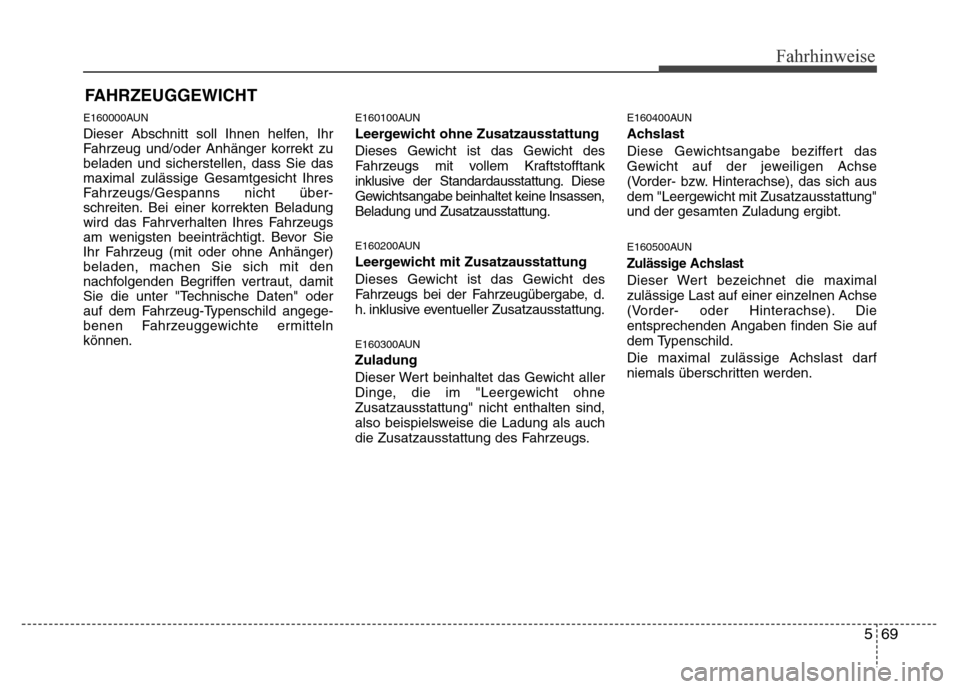

FAHRZEUGGEWICHT
E160000AUN
Dieser Abschnitt soll Ihnen helfen, Ihr
Fahrzeug und/oder Anhänger korrekt zu
beladen und sicherstellen, dass Sie das
maximal zulässige Gesamtgesicht Ihres
Fahrzeugs/Gespanns nicht über-
schreiten. Bei einer korrekten Beladung
wird das Fahrverhalten Ihres Fahrzeugs
am wenigsten beeinträchtigt. Bevor Sie
Ihr Fahrzeug (mit oder ohne Anhänger)
beladen, machen Sie sich mit den
nachfolgenden Begriffen vertraut, damit
Sie die unter "Technische Daten" oder
auf dem Fahrzeug-Typenschild angege-
benen Fahrzeuggewichte ermitteln
können.
E160100AUN
Leergewicht ohne Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs mit vollem Kraftstofftank
inklusive der Standardausstattung. Diese
Gewichtsangabe beinhaltet keine Insassen,
Beladung und Zusatzausstattung.
E160200AUN
Leergewicht mit Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs bei der Fahrzeugübergabe, d.
h. inklusive eventueller Zusatzausstattung.
E160300AUN
Zuladung
Dieser Wert beinhaltet das Gewicht aller
Dinge, die im "Leergewicht ohne
Zusatzausstattung" nicht enthalten sind,
also beispielsweise die Ladung als auch
die Zusatzausstattung des Fahrzeugs.
E160400AUN
Achslast
Diese Gewichtsangabe beziffert das
Gewicht auf der jeweiligen Achse
(Vorder- bzw. Hinterachse), das sich aus
dem "Leergewicht mit Zusatzausstattung"
und der gesamten Zuladung ergibt.
E160500AUN
Zulässige Achslast
Dieser Wert bezeichnet die maximal
zulässige Last auf einer einzelnen Achse
(Vorder- oder Hinterachse). Die
entsprechenden Angaben finden Sie auf
dem Typenschild.
Die maximal zulässige Achslast darf
niemals überschritten werden.

E160600AUN

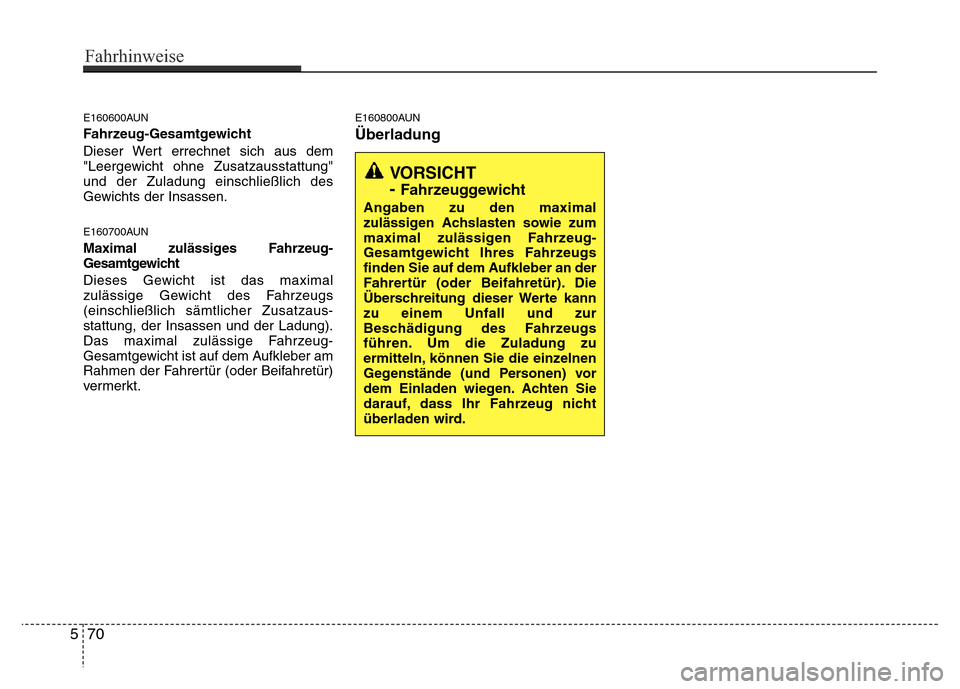

Fahrzeug-Gesamtgewicht
Dieser Wert errechnet sich aus dem
"Leergewicht ohne Zusatzausstattung"
und der Zuladung einschließlich des
Gewichts der Insassen.
E160700AUN
Maximal zulässiges Fahrzeug-
Gesamtgewicht
Dieses Gewicht ist das maximal
zulässige Gewicht des Fahrzeugs
(einschließlich sämtlicher Zusatzaus-
stattung, der Insassen und der Ladung).
Das maximal zulässige Fahrzeug-
Gesamtgewicht ist auf dem Aufkleber am
Rahmen der Fahrertür (oder Beifahretür)
vermerkt.
E160800AUN
Überladung
570
Fahrhinweise
VORSICHT
-
Fahrzeuggewicht
Angaben zu den maximal
zulässigen Achslasten sowie zum
maximal zulässigen Fahrzeug-
Gesamtgewicht Ihres Fahrzeugs
finden Sie auf dem Aufkleber an der
Fahrertür (oder Beifahretür). Die
Überschreitung dieser Werte kann
zu einem Unfall und zur
Beschädigung des Fahrzeugs
führen. Um die Zuladung zu
ermitteln, können Sie die einzelnen
Gegenstände (und Personen) vor
dem Einladen wiegen. Achten Sie
darauf, dass Ihr Fahrzeug nicht
überladen wird.

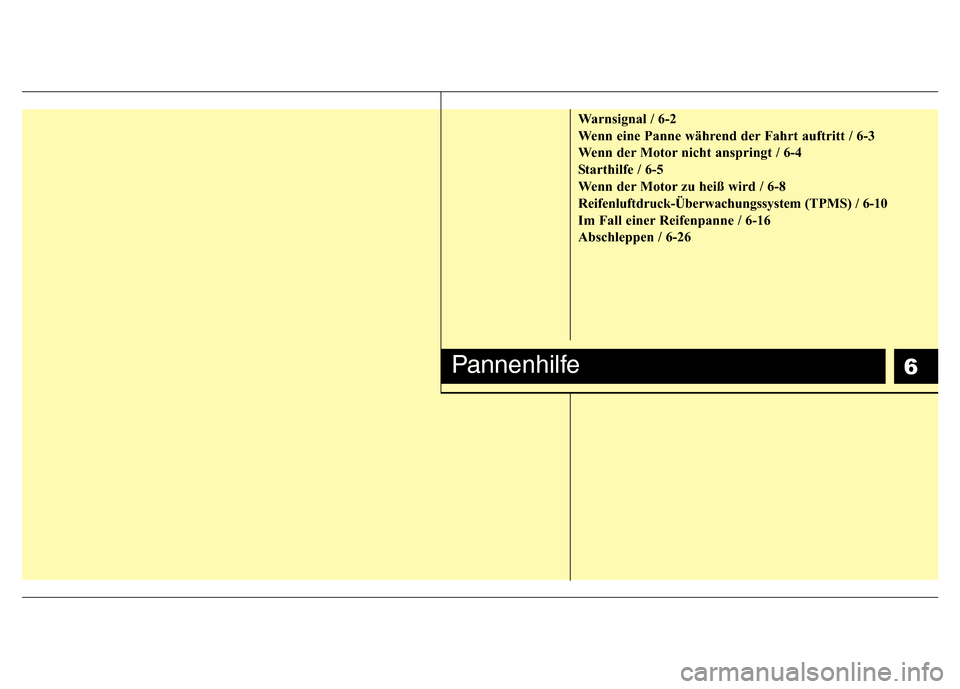

Warnsignal / 6-2
Wenn eine Panne während der Fahrt auftritt / 6-3
Wenn der Motor nicht anspringt / 6-4
Starthilfe / 6-5
Wenn der Motor zu heiß wird / 6-8
Reifenluftdruck-Überwachungssystem (TPMS) / 6-10
Im Fall einer Reifenpanne / 6-16
Abschleppen / 6-26
Pannenhilfe6

Pannenhilfe
2 6

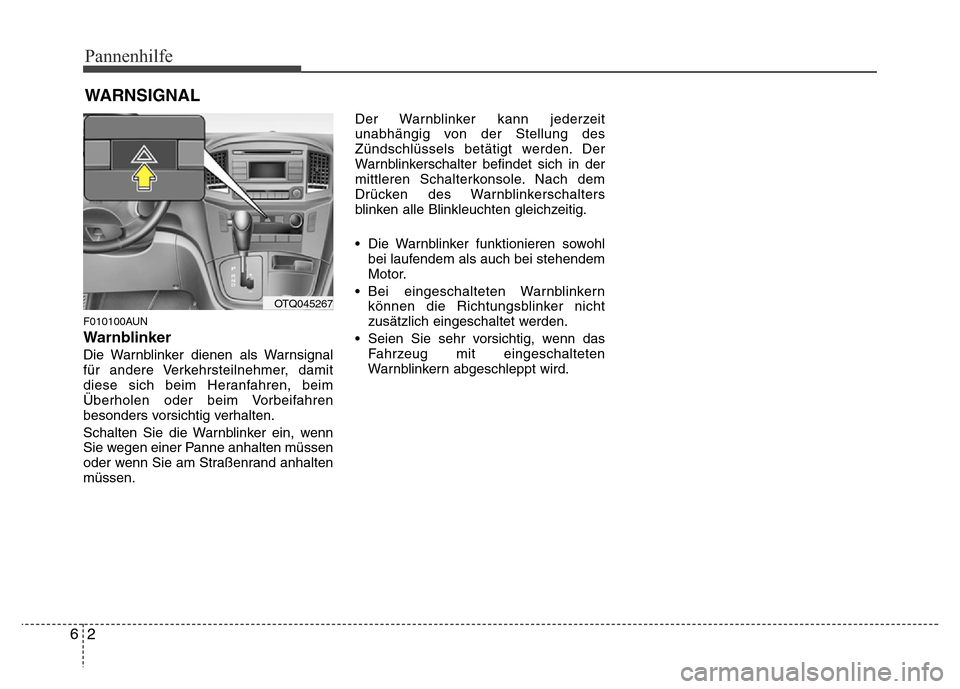

WARNSIGNAL
F010100AUN
Warnblinker
Die Warnblinker dienen als Warnsignal
für andere Verkehrsteilnehmer, damit
diese sich beim Heranfahren, beim
Überholen oder beim Vorbeifahren
besonders vorsichtig verhalten.
Schalten Sie die Warnblinker ein, wenn
Sie wegen einer Panne anhalten müssen
oder wenn Sie am Straßenrand anhalten
müssen.Der Warnblinker kann jederzeit
unabhängig von der Stellung des
Zündschlüssels betätigt werden. Der
Warnblinkerschalter befindet sich in der
mittleren Schalterkonsole. Nach dem
Drücken des Warnblinkerschalters
blinken alle Blinkleuchten gleichzeitig.
• Die Warnblinker funktionieren sowohl
bei laufendem als auch bei stehendem
Motor.
• Bei eingeschalteten Warnblinkern
können die Richtungsblinker nicht
zusätzlich eingeschaltet werden.
• Seien Sie sehr vorsichtig, wenn das
Fahrzeug mit eingeschalteten
Warnblinkern abgeschleppt wird.
OTQ045267

63
Pannenhilfe

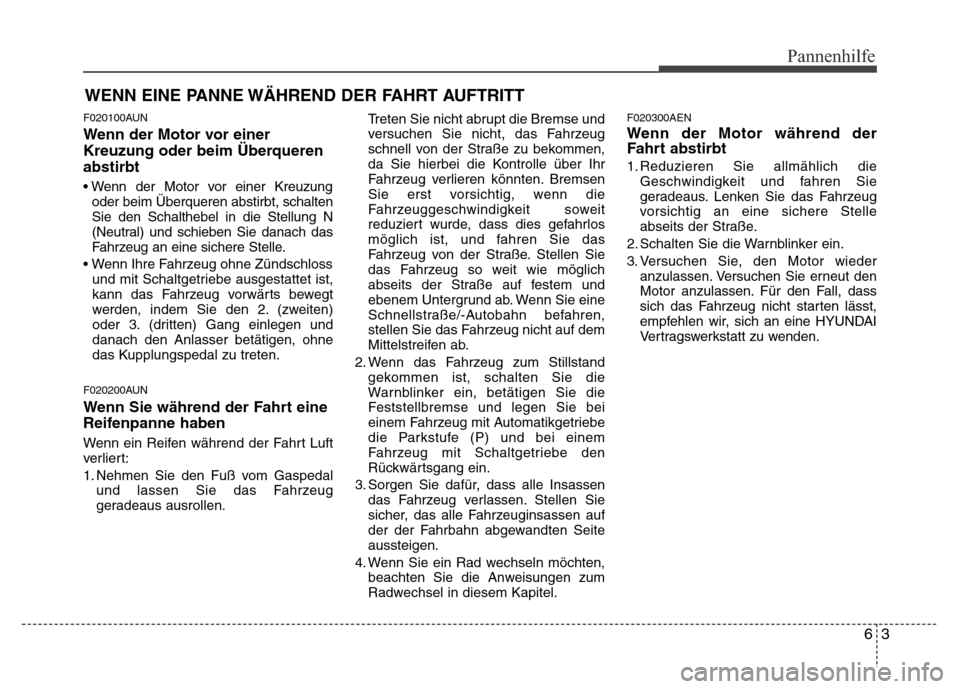

WENN EINE PANNE WÄHREND DER FAHRT AUFTRITT
F020100AUN
Wenn der Motor vor einer
Kreuzung oder beim Überqueren
abstirbt
• Wenn der Motor vor einer Kreuzung
oder beim Überqueren abstirbt, schalten
Sie den Schalthebel in die Stellung N
(Neutral) und schieben Sie danach das
Fahrzeug an eine sichere Stelle.
• Wenn Ihre Fahrzeug ohne Zündschloss
und mit Schaltgetriebe ausgestattet ist,
kann das Fahrzeug vorwärts bewegt
werden, indem Sie den 2. (zweiten)
oder 3. (dritten) Gang einlegen und
danach den Anlasser betätigen, ohne
das Kupplungspedal zu treten.
F020200AUN
Wenn Sie während der Fahrt eine
Reifenpanne haben
Wenn ein Reifen während der Fahrt Luft
verliert:
1. Nehmen Sie den Fuß vom Gaspedal
und lassen Sie das Fahrzeug
geradeaus ausrollen.Treten Sie nicht abrupt die Bremse und
versuchen Sie nicht, das Fahrzeug
schnell von der Straße zu bekommen,
da Sie hierbei die Kontrolle über Ihr
Fahrzeug verlieren könnten. Bremsen
Sie erst vorsichtig, wenn die
Fahrzeuggeschwindigkeit soweit
reduziert wurde, dass dies gefahrlos
möglich ist, und fahren Sie das
Fahrzeug von der Straße. Stellen Sie
das Fahrzeug so weit wie möglich
abseits der Straße auf festem und
ebenem Untergrund ab. Wenn Sie eine
Schnellstraße/-Autobahn befahren,
stellen Sie das Fahrzeug nicht auf dem
Mittelstreifen ab.
2. Wenn das Fahrzeug zum Stillstand
gekommen ist, schalten Sie die
Warnblinker ein, betätigen Sie die
Feststellbremse und legen Sie bei
einem Fahrzeug mit Automatikgetriebe
die Parkstufe (P) und bei einem
Fahrzeug mit Schaltgetriebe den
Rückwärtsgang ein.
3. Sorgen Sie dafür, dass alle Insassen
das Fahrzeug verlassen. Stellen Sie
sicher, das alle Fahrzeuginsassen auf
der der Fahrbahn abgewandten Seite
aussteigen.
4. Wenn Sie ein Rad wechseln möchten,
beachten Sie die Anweisungen zum
Radwechsel in diesem Kapitel.
F020300AEN
Wenn der Motor während der
Fahrt abstirbt
1. Reduzieren Sie allmählich die
Geschwindigkeit und fahren Sie
geradeaus. Lenken Sie das Fahrzeug
vorsichtig an eine sichere Stelle
abseits der Straße.
2. Schalten Sie die Warnblinker ein.
3. Versuchen Sie, den Motor wieder
anzulassen. Versuchen Sie erneut den
Motor anzulassen. Für den Fall, dass
sich das Fahrzeug nicht starten lässt,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
