2016 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

463
Ausstattung Ihres Fahrzeugs
D150350ATQ

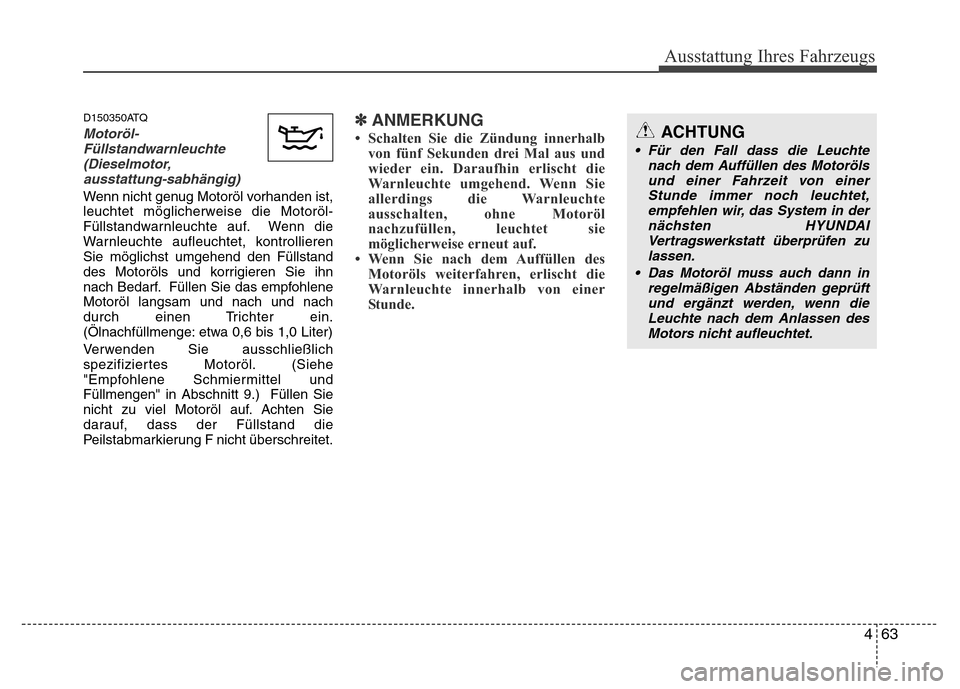

Motoröl-
Füllstandwarnleuchte
(Dieselmotor,
ausstattung-sabhängig)
Wenn nicht genug Motoröl vorhanden ist,
leuchtet möglicherweise die Motoröl-
Füllstandwarnleuchte auf. Wenn die
Warnleuchte aufleuchtet, kontrollieren
Sie möglichst umgehend den Füllstand
des Motoröls und korrigieren Sie ihn
nach Bedarf. Füllen Sie das empfohlene
Motoröl langsam und nach und nach
durch einen Trichter ein.
(Ölnachfüllmenge: etwa 0,6 bis 1,0 Liter)
Verwenden Sie ausschließlich
spezifiziertes Motoröl. (Siehe
"Empfohlene Schmiermittel und
Füllmengen" in Abschnitt 9.) Füllen Sie
nicht zu viel Motoröl auf. Achten Sie
darauf, dass der Füllstand die
Peilstabmarkierung F nicht überschreitet.
✽ANMERKUNG
• Schalten Sie die Zündung innerhalb
von fünf Sekunden drei Mal aus und
wieder ein. Daraufhin erlischt die
Warnleuchte umgehend. Wenn Sie
allerdings die Warnleuchte
ausschalten, ohne Motoröl
nachzufüllen, leuchtet sie
möglicherweise erneut auf.
• Wenn Sie nach dem Auffüllen des
Motoröls weiterfahren, erlischt die
Warnleuchte innerhalb von einer
Stunde.ACHTUNG
• Für den Fall dass die Leuchte
nach dem Auffüllen des Motoröls
und einer Fahrzeit von einer
Stunde immer noch leuchtet,
empfehlen wir, das System in der
nächsten HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
• Das Motoröl muss auch dann in
regelmäßigen Abständen geprüft
und ergänzt werden, wenn die
Leuchte nach dem Anlassen des
Motors nicht aufleuchtet.

Ausstattung Ihres Fahrzeugs
64 4
D150308AEN

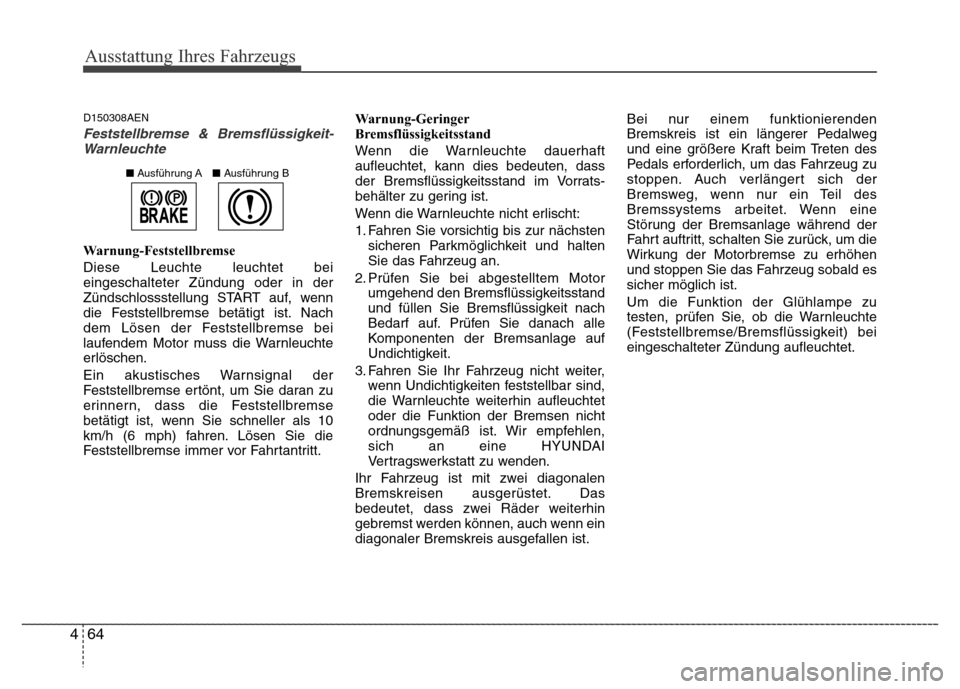

Feststellbremse & Bremsflüssigkeit-
Warnleuchte
Warnung-Feststellbremse
Diese Leuchte leuchtet bei
eingeschalteter Zündung oder in der
Zündschlossstellung START auf, wenn
die Feststellbremse betätigt ist. Nach
dem Lösen der Feststellbremse bei
laufendem Motor muss die Warnleuchte
erlöschen.
Ein akustisches Warnsignal der
Feststellbremse ertönt, um Sie daran zu
erinnern, dass die Feststellbremse
betätigt ist, wenn Sie schneller als 10
km/h (6 mph) fahren. Lösen Sie die
Feststellbremse immer vor Fahrtantritt.Warnung-Geringer
Bremsflüssigkeitsstand
Wenn die Warnleuchte dauerhaft
aufleuchtet, kann dies bedeuten, dass
der Bremsflüssigkeitsstand im Vorrats-
behälter zu gering ist.
Wenn die Warnleuchte nicht erlischt:
1. Fahren Sie vorsichtig bis zur nächsten
sicheren Parkmöglichkeit und halten
Sie das Fahrzeug an.
2. Prüfen Sie bei abgestelltem Motor
umgehend den Bremsflüssigkeitsstand
und füllen Sie Bremsflüssigkeit nach
Bedarf auf. Prüfen Sie danach alle
Komponenten der Bremsanlage auf
Undichtigkeit.
3. Fahren Sie Ihr Fahrzeug nicht weiter,
wenn Undichtigkeiten feststellbar sind,
die Warnleuchte weiterhin aufleuchtet
oder die Funktion der Bremsen nicht
ordnungsgemäß ist. Wir empfehlen,
sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
Ihr Fahrzeug ist mit zwei diagonalen
Bremskreisen ausgerüstet. Das
bedeutet, dass zwei Räder weiterhin
gebremst werden können, auch wenn ein
diagonaler Bremskreis ausgefallen ist.Bei nur einem funktionierenden
Bremskreis ist ein längerer Pedalweg
und eine größere Kraft beim Treten des
Pedals erforderlich, um das Fahrzeug zu
stoppen. Auch verlängert sich der
Bremsweg, wenn nur ein Teil des
Bremssystems arbeitet. Wenn eine
Störung der Bremsanlage während der
Fahrt auftritt, schalten Sie zurück, um die
Wirkung der Motorbremse zu erhöhen
und stoppen Sie das Fahrzeug sobald es
sicher möglich ist.
Um die Funktion der Glühlampe zu
testen, prüfen Sie, ob die Warnleuchte
(Feststellbremse/Bremsflüssigkeit) bei
eingeschalteter Zündung aufleuchtet.
■AusführungA■AusführungB

465
Ausstattung Ihres Fahrzeugs

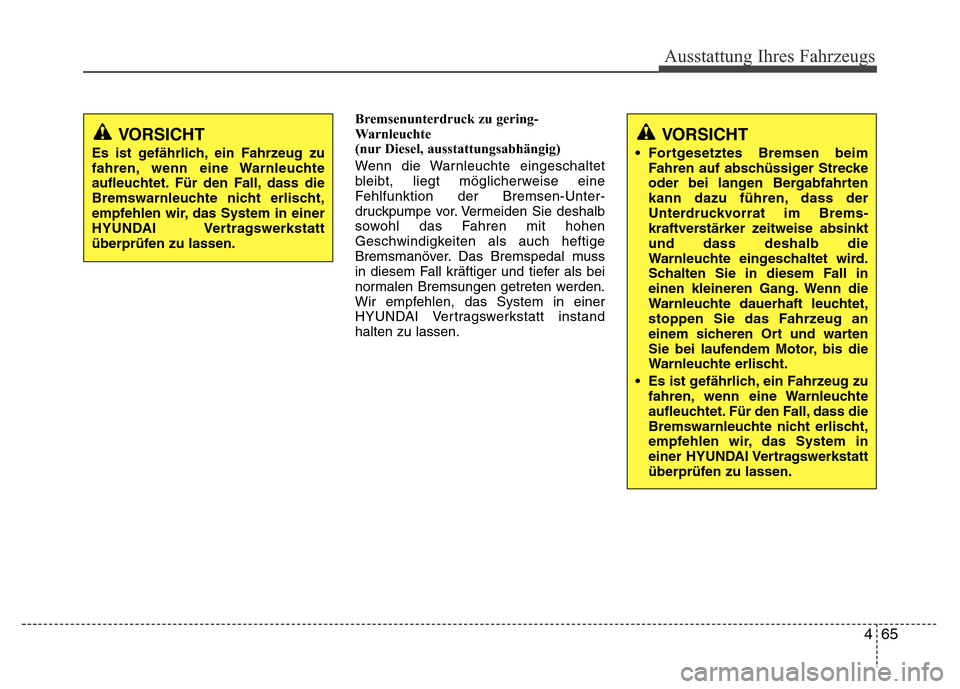

Bremsenunterdruck zu gering-
Warnleuchte
(nur Diesel, ausstattungsabhängig)
Wenn die Warnleuchte eingeschaltet
bleibt, liegt möglicherweise eine
Fehlfunktion der Bremsen-Unter-
druckpumpe vor. Vermeiden Sie deshalb
sowohl das Fahren mit hohen
Geschwindigkeiten als auch heftige
Bremsmanöver. Das Bremspedal muss
in diesem Fall kräftiger und tiefer als bei
normalen Bremsungen getreten werden.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt instand
halten zu lassen.
VORSICHT
• Fortgesetztes Bremsen beim
Fahren auf abschüssiger Strecke
oder bei langen Bergabfahrten
kann dazu führen, dass der
Unterdruckvorrat im Brems
-kraftverstärker zeitweise absinkt
und dass deshalb die
Warnleuchte eingeschaltet wird.
Schalten Sie in diesem Fall in
einen kleineren Gang. Wenn die
Warnleuchte dauerhaft leuchtet,
stoppen Sie das Fahrzeug an
einem sicheren Ort und warten
Sie bei laufendem Motor, bis die
Warnleuchte erlischt.
• Es ist gefährlich, ein Fahrzeug zu
fahren, wenn eine Warnleuchte
aufleuchtet. Für den Fall, dass die
Bremswarnleuchte nicht erlischt,
empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
VORSICHT
Es ist gefährlich, ein Fahrzeug zu
fahren, wenn eine Warnleuchte
aufleuchtet. Für den Fall, dass die
Bremswarnleuchte nicht erlischt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.

Ausstattung Ihres Fahrzeugs
66 4
D150312AUN

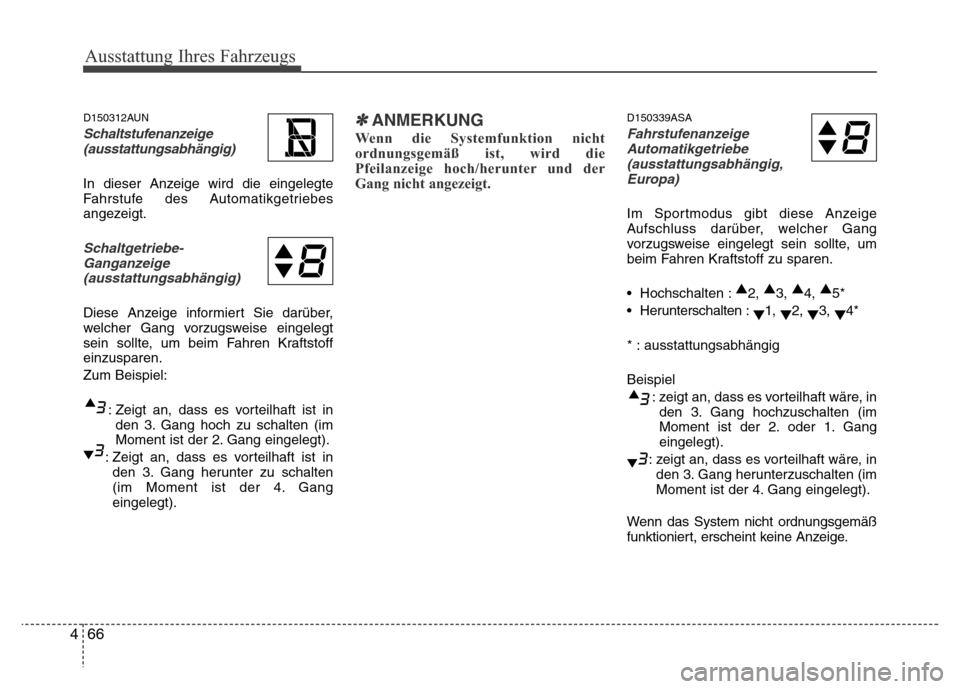

Schaltstufenanzeige
(ausstattungsabhängig)
In dieser Anzeige wird die eingelegte
Fahrstufe des Automatikgetriebes
angezeigt.
Schaltgetriebe-
Ganganzeige
(ausstattungsabhängig)
Diese Anzeige informiert Sie darüber,
welcher Gang vorzugsweise eingelegt
sein sollte, um beim Fahren Kraftstoff
einzusparen.
Zum Beispiel:
: Zeigt an, dass es vorteilhaft ist in
den 3. Gang hoch zu schalten (im
Moment ist der 2. Gang eingelegt).
: Zeigt an, dass es vorteilhaft ist in
den 3. Gang herunter zu schalten
(im Moment ist der 4. Gang
eingelegt).
✽ ANMERKUNG
Wenn die Systemfunktion nicht
ordnungsgemäß ist, wird die
Pfeilanzeige hoch/herunter und der
Gang nicht angezeigt.
D150339ASA
Fahrstufenanzeige
Automatikgetriebe
(ausstattungsabhängig,
Europa)
Im Sportmodus gibt diese Anzeige
Aufschluss darüber, welcher Gang
vorzugsweise eingelegt sein sollte, um
beim Fahren Kraftstoff zu sparen.
• Hochschalten :▲
2, ▲
3, ▲
4, ▲
5*
• Herunterschalten :
▼1,
▼2,
▼3,
▼4*
* : ausstattungsabhängig
Beispiel
: zeigt an, dass es vorteilhaft wäre, in
den 3. Gang hochzuschalten (im
Moment ist der 2. oder 1. Gang
eingelegt).
: zeigt an, dass es vorteilhaft wäre, in
den 3. Gang herunterzuschalten (im
Moment ist der 4. Gang eingelegt).
Wenn das System nicht ordnungsgemäß
funktioniert, erscheint keine Anzeige.

467
Ausstattung Ihres Fahrzeugs

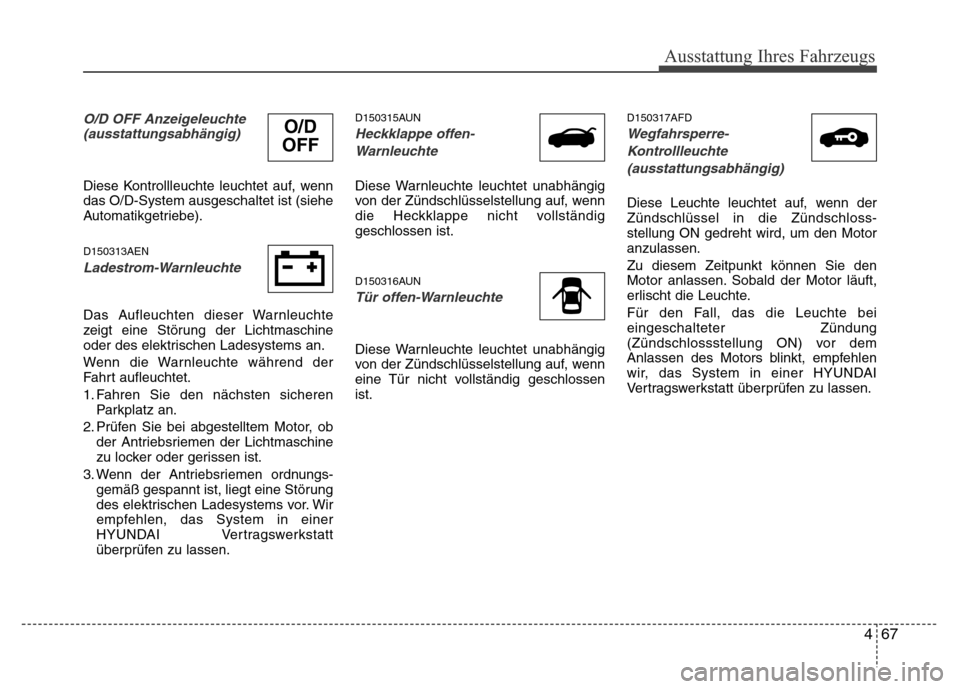

O/D OFF Anzeigeleuchte
(ausstattungsabhängig)
Diese Kontrollleuchte leuchtet auf, wenn
das O/D-System ausgeschaltet ist (siehe
Automatikgetriebe).
D150313AEN
Ladestrom-Warnleuchte
Das Aufleuchten dieser Warnleuchte
zeigt eine Störung der Lichtmaschine
oder des elektrischen Ladesystems an.
Wenn die Warnleuchte während der
Fahrt aufleuchtet.
1. Fahren Sie den nächsten sicheren
Parkplatz an.
2. Prüfen Sie bei abgestelltem Motor, ob
der Antriebsriemen der Lichtmaschine
zu locker oder gerissen ist.
3. Wenn der Antriebsriemen ordnungs-
gemäß gespannt ist, liegt eine Störung
des elektrischen Ladesystems vor. Wir
empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
D150315AUN
Heckklappe offen-
Warnleuchte
Diese Warnleuchte leuchtet unabhängig
von der Zündschlüsselstellung auf, wenn
die Heckklappe nicht vollständig
geschlossen ist.
D150316AUN
Tür offen-Warnleuchte
Diese Warnleuchte leuchtet unabhängig
von der Zündschlüsselstellung auf, wenn
eine Tür nicht vollständig geschlossen
ist.
D150317AFD
Wegfahrsperre-
Kontrollleuchte
(ausstattungsabhängig)
Diese Leuchte leuchtet auf, wenn der
Zündschlüssel in die Zündschloss-
stellung ON gedreht wird, um den Motor
anzulassen.
Zu diesem Zeitpunkt können Sie den
Motor anlassen. Sobald der Motor läuft,
erlischt die Leuchte.
Für den Fall, das die Leuchte bei
eingeschalteter Zündung
(Zündschlossstellung ON) vor dem
Anlassen des Motors blinkt, empfehlen
wir, das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
O/D
OFF

Ausstattung Ihres Fahrzeugs
68 4
ACHTUNG - Benzinmotor
Wenn die Störungsleuchte
aufleuchtet, könnte der Katalysator
unter Umständen beschädigt
werden. Dies könnte zu
verminderter Motorleistung führen.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
D150318ATQ

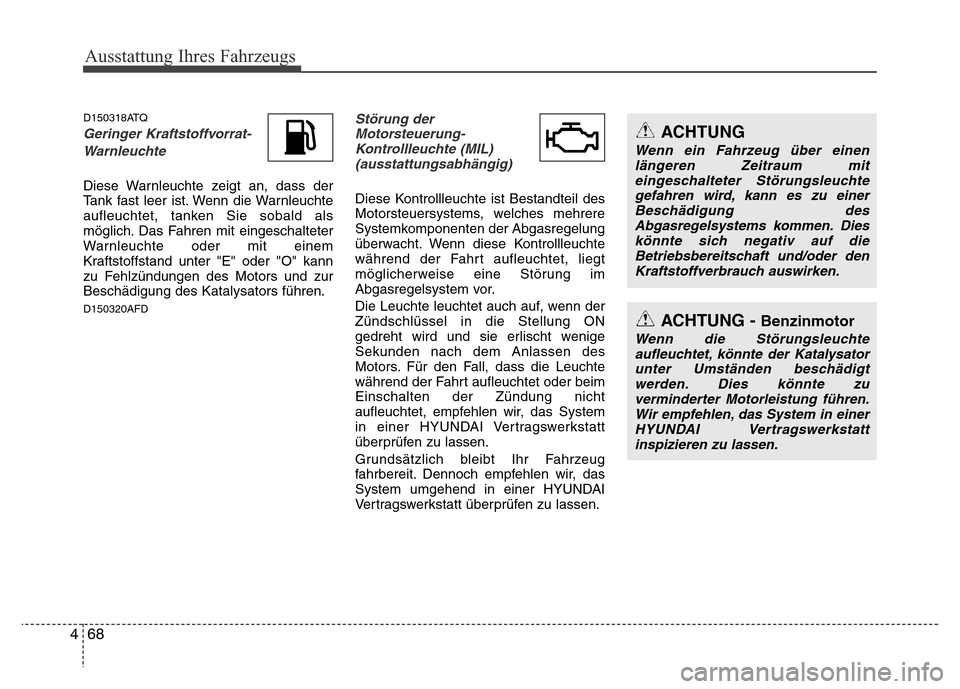

Geringer Kraftstoffvorrat-
Warnleuchte
Diese Warnleuchte zeigt an, dass der
Tank fast leer ist. Wenn die Warnleuchte
aufleuchtet, tanken Sie sobald als
möglich. Das Fahren mit eingeschalteter
Warnleuchte oder mit einem
Kraftstoffstand unter "E" oder "O" kann
zu Fehlzündungen des Motors und zur
Beschädigung des Katalysators führen.
D150320AFD
Störung der
Motorsteuerung-
Kontrollleuchte (MIL)
(ausstattungsabhängig)
Diese Kontrollleuchte ist Bestandteil des
Motorsteuersystems, welches mehrere
Systemkomponenten der Abgasregelung
überwacht. Wenn diese Kontrollleuchte
während der Fahrt aufleuchtet, liegt
möglicherweise eine Störung im
Abgasregelsystem vor.
Die Leuchte leuchtet auch auf, wenn der
Zündschlüssel in die Stellung ON
gedreht wird und sie erlischt wenige
Sekunden nach dem Anlassen des
Motors. Für den Fall, dass die Leuchte
während der Fahrt aufleuchtet oder beim
Einschalten der Zündung nicht
aufleuchtet, empfehlen wir, das System
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Grundsätzlich bleibt Ihr Fahrzeug
fahrbereit. Dennoch empfehlen wir, das
System umgehend in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
ACHTUNG
Wenn ein Fahrzeug über einen
längeren Zeitraum mit
eingeschalteter Störungsleuchte
gefahren wird, kann es zu einer
Beschädigung des
Abgasregelsystems kommen. Dies
könnte sich negativ auf die
Betriebsbereitschaft und/oder den
Kraftstoffverbrauch auswirken.

469
Ausstattung Ihres Fahrzeugs

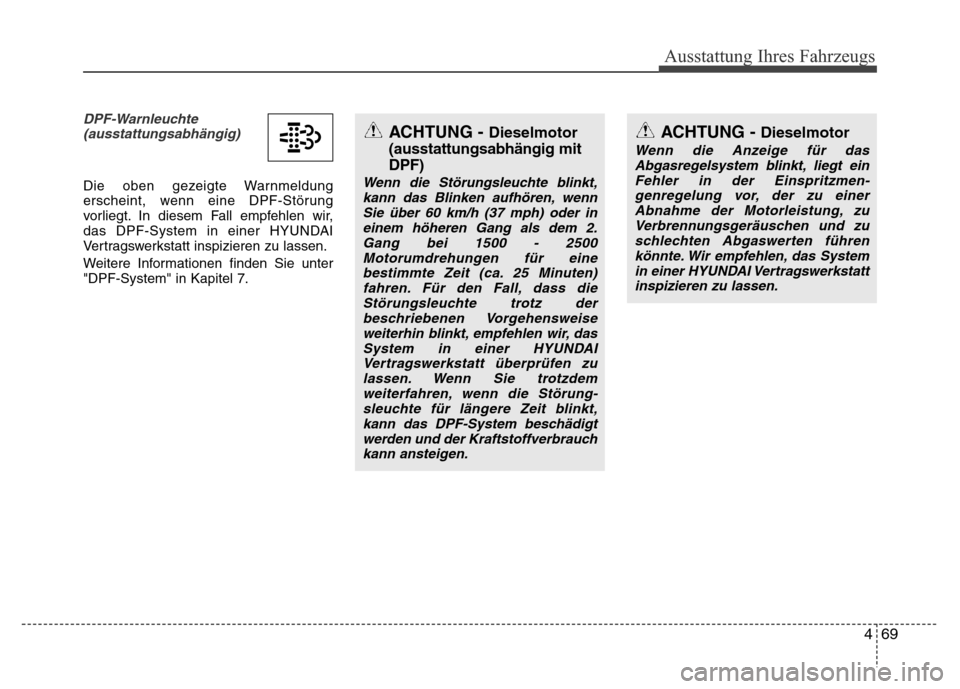

DPF-Warnleuchte
(ausstattungsabhängig)
Die oben gezeigte Warnmeldung
erscheint, wenn eine DPF-Störung
vorliegt. In diesem Fall empfehlen wir,
das DPF-System in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
Weitere Informationen finden Sie unter
"DPF-System" in Kapitel 7.
ACHTUNG - Dieselmotor
(ausstattungsabhängig mit
DPF)
Wenn die Störungsleuchte blinkt,
kann das Blinken aufhören, wenn
Sie über 60 km/h (37 mph) oder in
einem höheren Gang als dem 2.
Gang bei 1500 - 2500
Motorumdrehungen für eine
bestimmte Zeit (ca. 25 Minuten)
fahren. Für den Fall, dass die
Störungsleuchte trotz der
beschriebenen Vorgehensweise
weiterhin blinkt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen. Wenn Sie trotzdem
weiterfahren, wenn die Störung
-sleuchte für längere Zeit blinkt,
kann das DPF-System beschädigt
werden und der Kraftstoffverbrauch
kann ansteigen.
ACHTUNG - Dieselmotor
Wenn die Anzeige für das
Abgasregelsystem blinkt, liegt ein
Fehler in der Einspritzmen
-genregelung vor, der zu einer
Abnahme der Motorleistung,zu
Verbrennungsgeräuschen und zu
schlechten Abgaswerten führen
könnte. Wir empfehlen, das System
in einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.

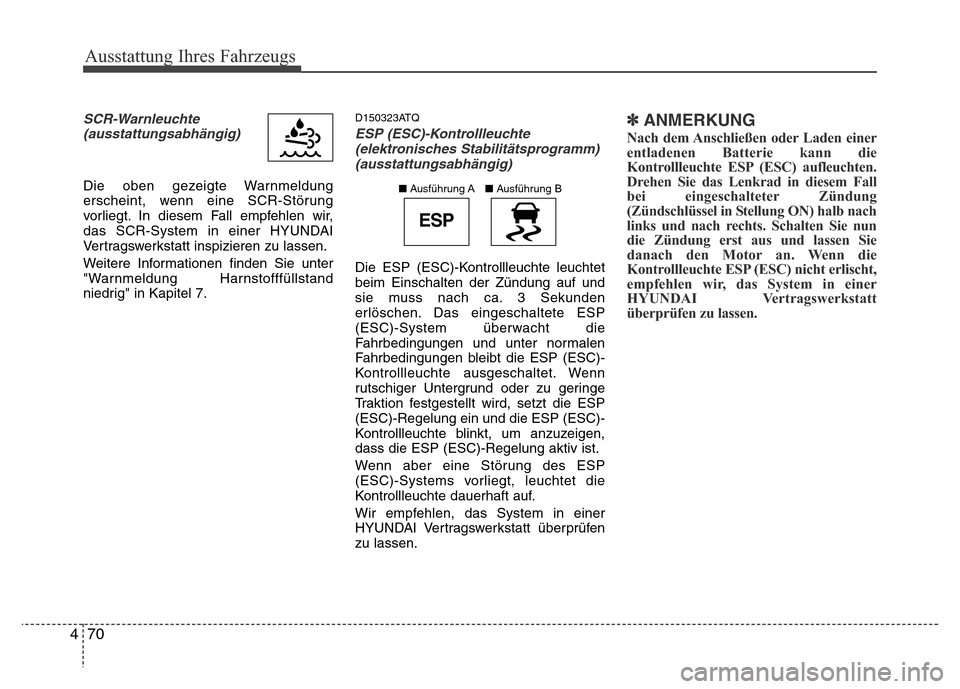

Ausstattung Ihres Fahrzeugs
70 4
SCR-Warnleuchte
(ausstattungsabhängig)
Die oben gezeigte Warnmeldung
erscheint, wenn eine SCR-Störung
vorliegt. In diesem Fall empfehlen wir,
das SCR-System in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
Weitere Informationen finden Sie unter
"Warnmeldung Harnstofffüllstand
niedrig" in Kapitel 7.
D150323ATQ
ESP (ESC)-Kontrollleuchte
(elektronisches Stabilitätsprogramm)
(ausstattungsabhängig)
Die ESP (ESC)-Kontrollleuchte leuchtet
beim Einschalten der Zündung auf und
sie muss nach ca. 3 Sekunden
erlöschen. Das eingeschaltete ESP
(ESC)-System überwacht die
Fahrbedingungen und unter normalen
Fahrbedingungen bleibt die ESP (ESC)-
Kontrollleuchte ausgeschaltet. Wenn
rutschiger Untergrund oder zu geringe
Traktion festgestellt wird, setzt die ESP
(ESC)-Regelung ein und die ESP (ESC)-
Kontrollleuchte blinkt, um anzuzeigen,
dass die ESP (ESC)-Regelung aktiv ist.
Wenn aber eine Störung des ESP
(ESC)-Systems vorliegt, leuchtet die
Kontrollleuchte dauerhaft auf.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
✽ANMERKUNG
Nach dem Anschließen oder Laden einer
entladenen Batterie kann die
Kontrollleuchte ESP (ESC) aufleuchten.
Drehen Sie das Lenkrad in diesem Fall
bei eingeschalteter Zündung
(Zündschlüssel in Stellung ON) halb nach
links und nach rechts. Schalten Sie nun
die Zündung erst aus und lassen Sie
danach den Motor an. Wenn die
Kontrollleuchte ESP (ESC) nicht erlischt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
ESP
■AusführungA■AusführungB
