Ausstattung Ihres Fahrzeugs

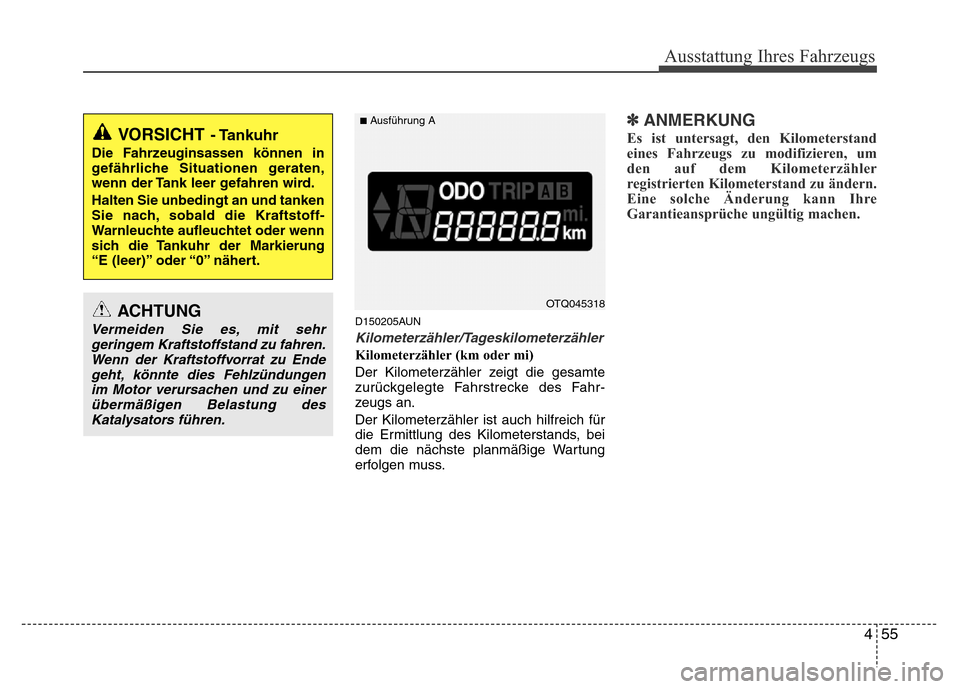

D150205AUN
Kilometerzähler/Tageskilometerzähler
Kilometerzähler (km oder mi)
Der Kilometerzähler zeigt die gesamte
zurückgelegte Fahrstrecke des Fahr-
zeugs an.
Der Kilometerzähler ist auch hilfreich für
die Ermittlung des Kilometerstands, bei
dem die nächste planmäßige Wartung
erfolgen muss.
✽ANMERKUNG
Es ist untersagt, den Kilometerstand
eines Fahrzeugs zu modifizieren, um
den auf dem Kilometerzähler
registrierten Kilometerstand zu ändern.
Eine solche Änderung kann Ihre
Garantieansprüche ungültig machen.VORSICHT- Tankuhr
Die Fahrzeuginsassen können in
gefährliche Situationen geraten,
wenn der Tank leer gefahren wird.
Halten Sie unbedingt an und tanken
Sie nach, sobald die Kraftstoff-
Warnleuchte aufleuchtet oder wenn
sich die Tankuhr der Markierung
“E (leer)” oder “0” nähert.
ACHTUNG
Vermeiden Sie es, mit sehr
geringem Kraftstoffstand zu fahren.
Wenn der Kraftstoffvorrat zu Ende
geht, könnte dies Fehlzündungen
im Motor verursachen und zu einer
übermäßigen Belastung des
Katalysators führen.
OTQ045318
■Ausführung A

Ausstattung Ihres Fahrzeugs
56 4

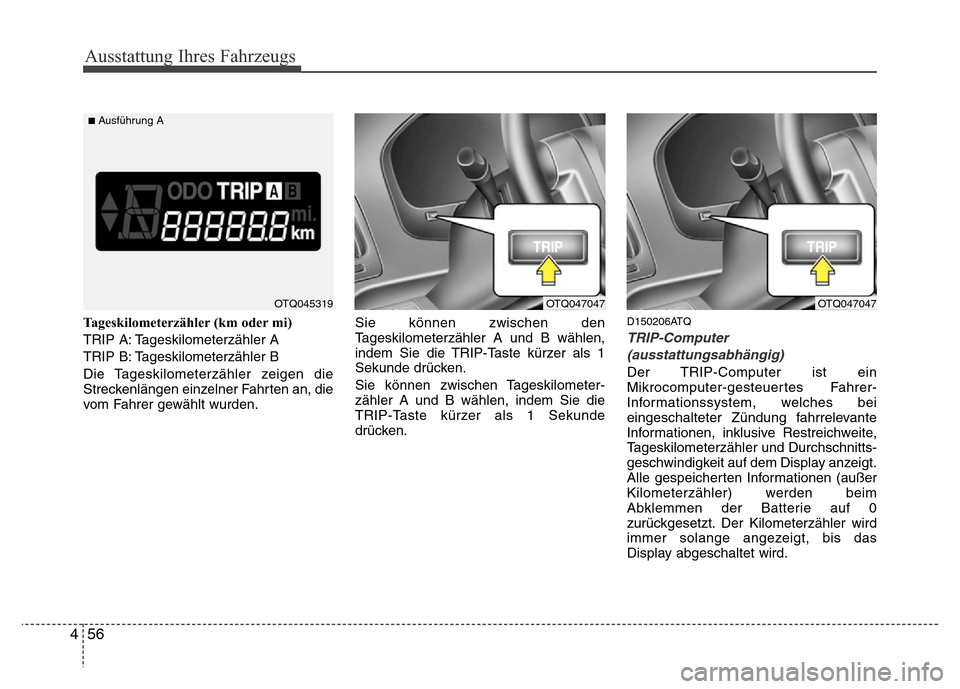

Tageskilometerzähler (km oder mi)
TRIP A: Tageskilometerzähler A
TRIP B: Tageskilometerzähler B
Die Tageskilometerzähler zeigen die
Streckenlängen einzelner Fahrten an, die
vom Fahrer gewählt wurden.Sie können zwischen den
Tageskilometerzähler A und B wählen,
indem Sie die TRIP-Taste kürzer als 1
Sekunde drücken.
Sie können zwischen Tageskilometer-
zähler A und B wählen, indem Sie die
TRIP-Taste kürzer als 1 Sekunde
drücken.D150206ATQ
TRIP-Computer
(ausstattungsabhängig)
Der TRIP-Computer ist ein
Mikrocomputer-gesteuertes Fahrer-
Informationssystem, welches bei
eingeschalteter Zündung fahrrelevante
Informationen, inklusive Restreichweite,
Tageskilometerzähler und Durchschnitts-
geschwindigkeit auf dem Display anzeigt.
Alle gespeicherten Informationen (außer
Kilometerzähler) werden beim
Abklemmen der Batterie auf 0
zurückgesetzt. Der Kilometerzähler wird
immer solange angezeigt, bis das
Display abgeschaltet wird.
OTQ047047OTQ045319
■Ausführung A
OTQ047047

457
Ausstattung Ihres Fahrzeugs

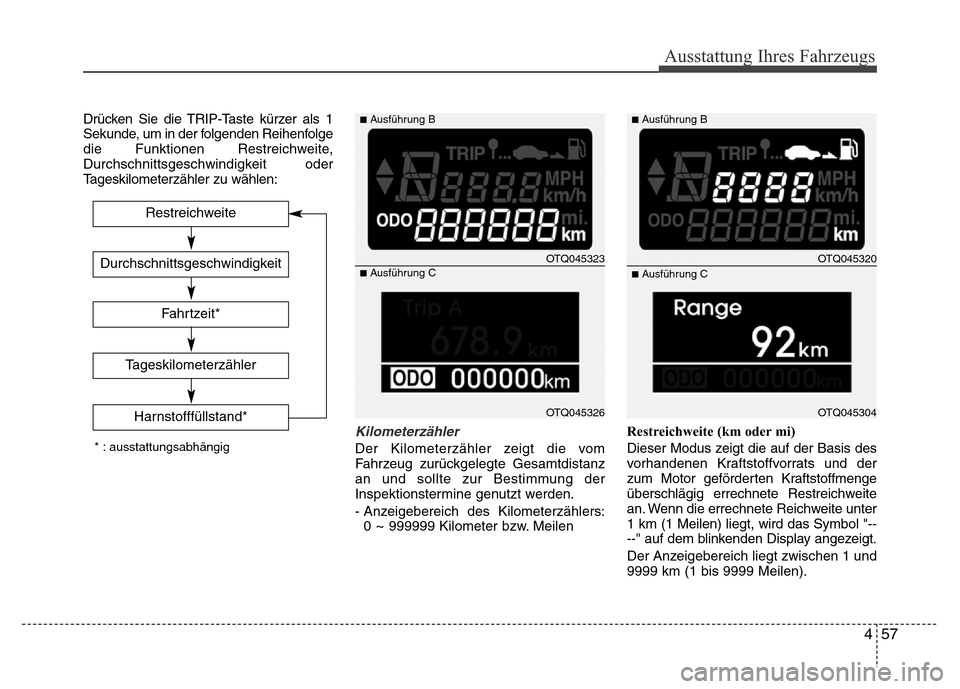

Drücken Sie die TRIP-Taste kürzer als 1
Sekunde, um in der folgenden Reihenfolge
die Funktionen Restreichweite,
Durchschnittsgeschwindigkeit oder
Tageskilometerzähler zu wählen:
Kilometerzähler
Der Kilometerzähler zeigt die vom
Fahrzeug zurückgelegte Gesamtdistanz
an und sollte zur Bestimmung der
Inspektionstermine genutzt werden.
- Anzeigebereich des Kilometerzählers:
0
~999999 Kilometer bzw. MeilenRestreichweite (km oder mi)
Dieser Modus zeigt die auf der Basis des
vorhandenen Kraftstoffvorrats und der
zum Motor geförderten Kraftstoffmenge
überschlägig errechnete Restreichweite
an. Wenn die errechnete Reichweite unter
1 km (1 Meilen) liegt, wird das Symbol "--
--" auf dem blinkenden Display angezeigt.
Der Anzeigebereich liegt zwischen 1 und
9999 km (1 bis 9999 Meilen). Durchschnittsgeschwindigkeit
Tageskilometerzähler
Restreichweite
Fahrtzeit*
Harnstofffüllstand*
* : ausstattungsabhängig
OTQ045323
OTQ045326
■Ausführung B
■Ausführung COTQ045320
OTQ045304
■Ausführung B
■Ausführung C

Ausstattung Ihres Fahrzeugs
58 4

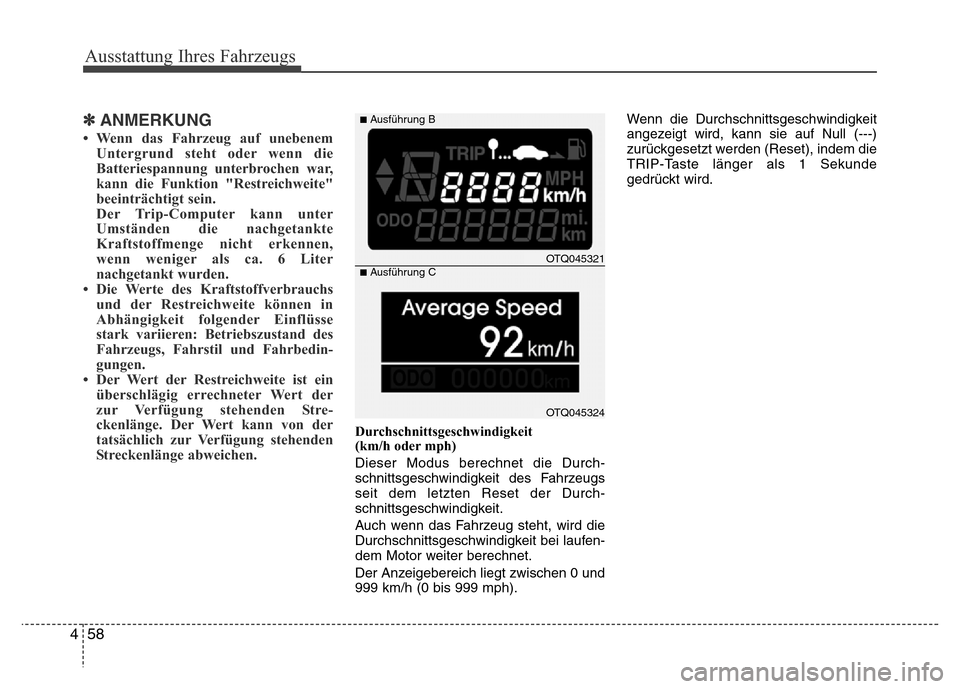

✽ANMERKUNG
• Wenn das Fahrzeug auf unebenem
Untergrund steht oder wenn die
Batteriespannung unterbrochen war,
kann die Funktion "Restreichweite"
beeinträchtigt sein.
Der Trip-Computer kann unter
Umständen die nachgetankte
Kraftstoffmenge nicht erkennen,
wenn weniger als ca. 6 Liter
nachgetankt wurden.
• Die Werte des Kraftstoffverbrauchs
und der Restreichweite können in
Abhängigkeit folgender Einflüsse
stark variieren: Betriebszustand des
Fahrzeugs, Fahrstil und Fahrbedin-
gungen.
• Der Wert der Restreichweite ist ein
überschlägig errechneter Wert der
zur Verfügung stehenden Stre-
ckenlänge. Der Wert kann von der
tatsächlich zur Verfügung stehenden
Streckenlänge abweichen.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Dieser Modus berechnet die Durch-
schnittsgeschwindigkeit des Fahrzeugs
seit dem letzten Reset der Durch-
schnittsgeschwindigkeit.
Auch wenn das Fahrzeug steht, wird die
Durchschnittsgeschwindigkeit bei laufen-
dem Motor weiter berechnet.
Der Anzeigebereich liegt zwischen 0 und
999 km/h (0 bis 999 mph).Wenn die Durchschnittsgeschwindigkeit
angezeigt wird, kann sie auf Null (---)
zurückgesetzt werden (Reset), indem die
TRIP-Taste länger als 1 Sekunde
gedrückt wird.
OTQ045321
OTQ045324
■Ausführung B
■Ausführung C

459
Ausstattung Ihres Fahrzeugs

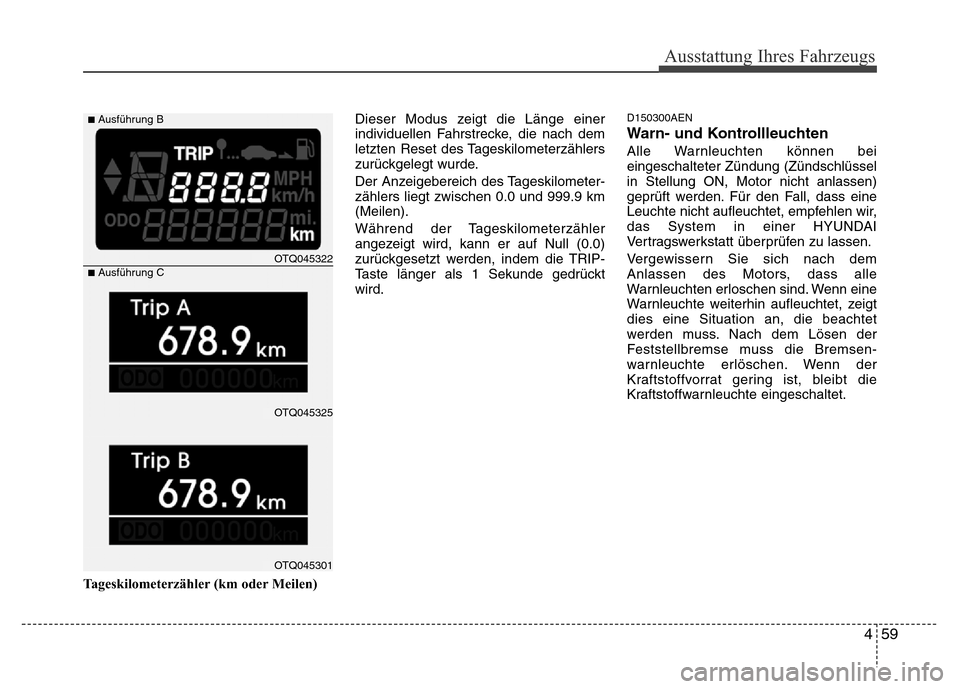

Tageskilometerzähler (km oder Meilen)Dieser Modus zeigt die Länge einer
individuellen Fahrstrecke, die nach dem
letzten Reset des Tageskilometerzählers
zurückgelegt wurde.
Der Anzeigebereich des Tageskilometer-
zählers liegt zwischen 0.0 und 999.9 km
(Meilen).
Während der Tageskilometerzähler
angezeigt wird, kann er auf Null (0.0)
zurückgesetzt werden, indem die TRIP-
Taste länger als 1 Sekunde gedrückt
wird.
D150300AEN
Warn- und Kontrollleuchten
Alle Warnleuchten können bei
eingeschalteter Zündung (Zündschlüssel
in Stellung ON, Motor nicht anlassen)
geprüft werden. Für den Fall, dass eine
Leuchte nicht aufleuchtet, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
Vergewissern Sie sich nach dem
Anlassen des Motors, dass alle
Warnleuchten erloschen sind. Wenn eine
Warnleuchte weiterhin aufleuchtet, zeigt
dies eine Situation an, die beachtet
werden muss. Nach dem Lösen der
Feststellbremse muss die Bremsen-
warnleuchte erlöschen. Wenn der
Kraftstoffvorrat gering ist, bleibt die
Kraftstoffwarnleuchte eingeschaltet.
OTQ045322
■Ausführung B
■Ausführung C
OTQ045301
OTQ045325

Ausstattung Ihres Fahrzeugs
60 4

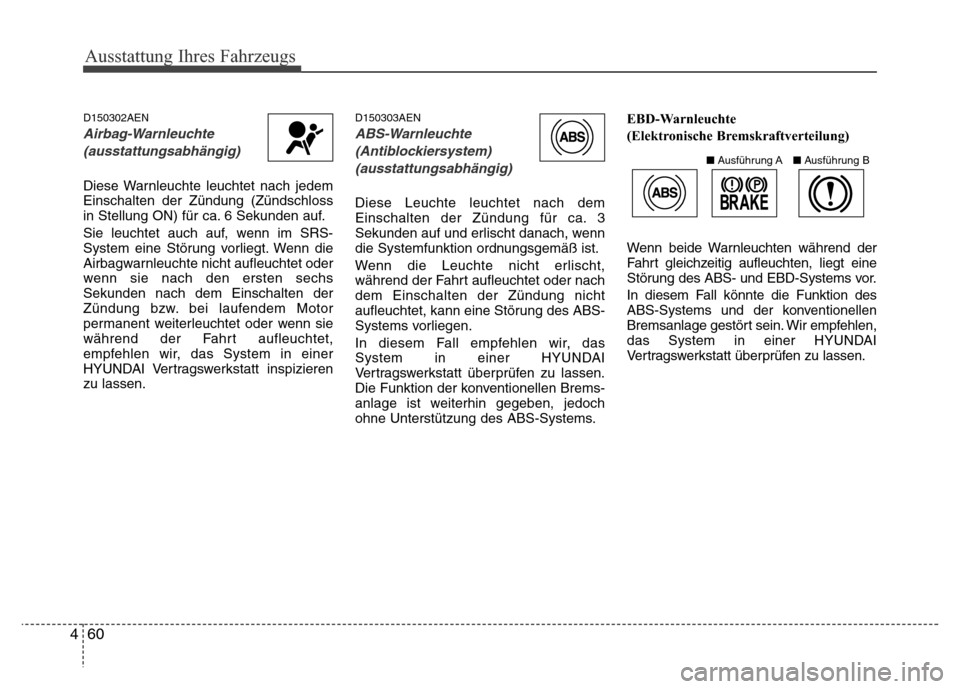

D150302AEN
Airbag-Warnleuchte
(ausstattungsabhängig)
Diese Warnleuchte leuchtet nach jedem
Einschalten der Zündung (Zündschloss
in Stellung ON) für ca. 6 Sekunden auf.
Sie leuchtet auch auf, wenn im SRS-
System eine Störung vorliegt. Wenn die
Airbagwarnleuchte nicht aufleuchtet oder
wenn sie nach den ersten sechs
Sekunden nach dem Einschalten der
Zündung bzw. bei laufendem Motor
permanent weiterleuchtet oder wenn sie
während der Fahrt aufleuchtet,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt inspizieren
zu lassen.
D150303AEN
ABS-Warnleuchte
(Antiblockiersystem)
(ausstattungsabhängig)
Diese Leuchte leuchtet nach dem
Einschalten der Zündung für ca. 3
Sekunden auf und erlischt danach, wenn
die Systemfunktion ordnungsgemäß ist.
Wenn die Leuchte nicht erlischt,
während der Fahrt aufleuchtet oder nach
dem Einschalten der Zündung nicht
aufleuchtet, kann eine Störung des ABS-
Systems vorliegen.
In diesem Fall empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
Die Funktion der konventionellen Brems-
anlage ist weiterhin gegeben, jedoch
ohne Unterstützung des ABS-Systems.EBD-Warnleuchte
(Elektronische Bremskraftverteilung)
Wenn beide Warnleuchten während der
Fahrt gleichzeitig aufleuchten, liegt eine
Störung des ABS- und EBD-Systems vor.
In diesem Fall könnte die Funktion des
ABS-Systems und der konventionellen
Bremsanlage gestört sein. Wir empfehlen,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
■AusführungA■AusführungB

461
Ausstattung Ihres Fahrzeugs

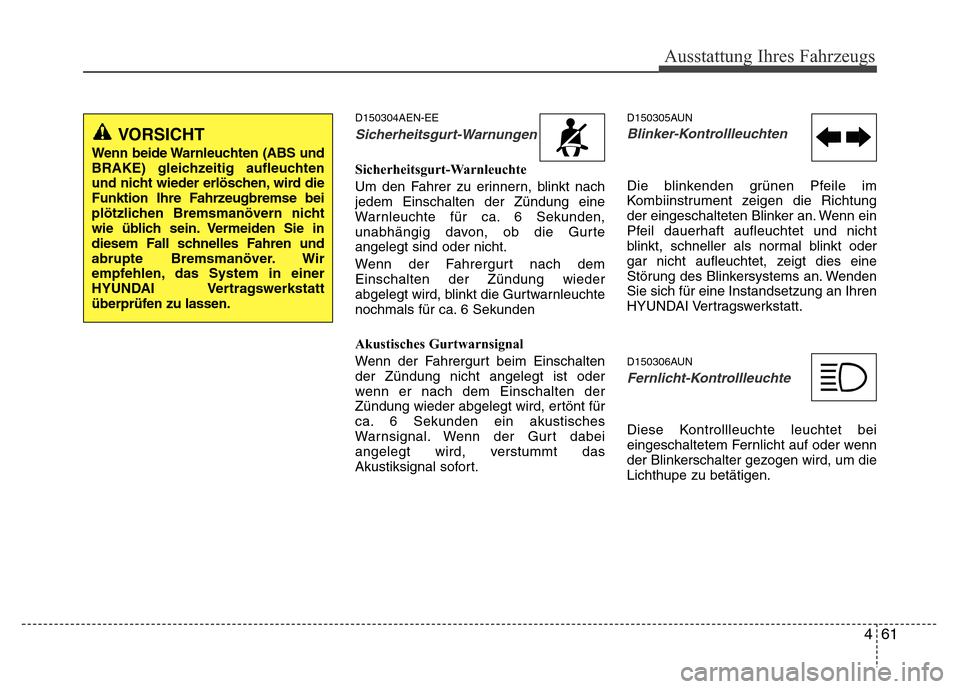

D150304AEN-EE
Sicherheitsgurt-Warnungen
Sicherheitsgurt-Warnleuchte
Um den Fahrer zu erinnern, blinkt nach
jedem Einschalten der Zündung eine
Warnleuchte für ca. 6 Sekunden,
unabhängig davon, ob die Gurte
angelegt sind oder nicht.
Wenn der Fahrergurt nach dem
Einschalten der Zündung wieder
abgelegt wird, blinkt die Gurtwarnleuchte
nochmals für ca. 6 Sekunden
Akustisches Gurtwarnsignal
Wenn der Fahrergurt beim Einschalten
der Zündung nicht angelegt ist oder
wenn er nach dem Einschalten der
Zündung wieder abgelegt wird, ertönt für
ca. 6 Sekunden ein akustisches
Warnsignal. Wenn der Gurt dabei
angelegt wird, verstummt das
Akustiksignal sofort.
D150305AUN
Blinker-Kontrollleuchten
Die blinkenden grünen Pfeile im
Kombiinstrument zeigen die Richtung
der eingeschalteten Blinker an. Wenn ein
Pfeil dauerhaft aufleuchtet und nicht
blinkt, schneller als normal blinkt oder
gar nicht aufleuchtet, zeigt dies eine
Störung des Blinkersystems an. Wenden
Sie sich für eine Instandsetzung an Ihren
HYUNDAI Vertragswerkstatt.
D150306AUN
Fernlicht-Kontrollleuchte
Diese Kontrollleuchte leuchtet bei
eingeschaltetem Fernlicht auf oder wenn
der Blinkerschalter gezogen wird, um die
Lichthupe zu betätigen.
VORSICHT
Wenn beide Warnleuchten (ABS und
BRAKE) gleichzeitig aufleuchten
und nicht wieder erlöschen, wird die
Funktion Ihre Fahrzeugbremse bei
plötzlichen Bremsmanövern nicht
wie üblich sein. Vermeiden Sie in
diesem Fall schnelles Fahren und
abrupte Bremsmanöver. Wir
empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.

Ausstattung Ihres Fahrzeugs
62 4

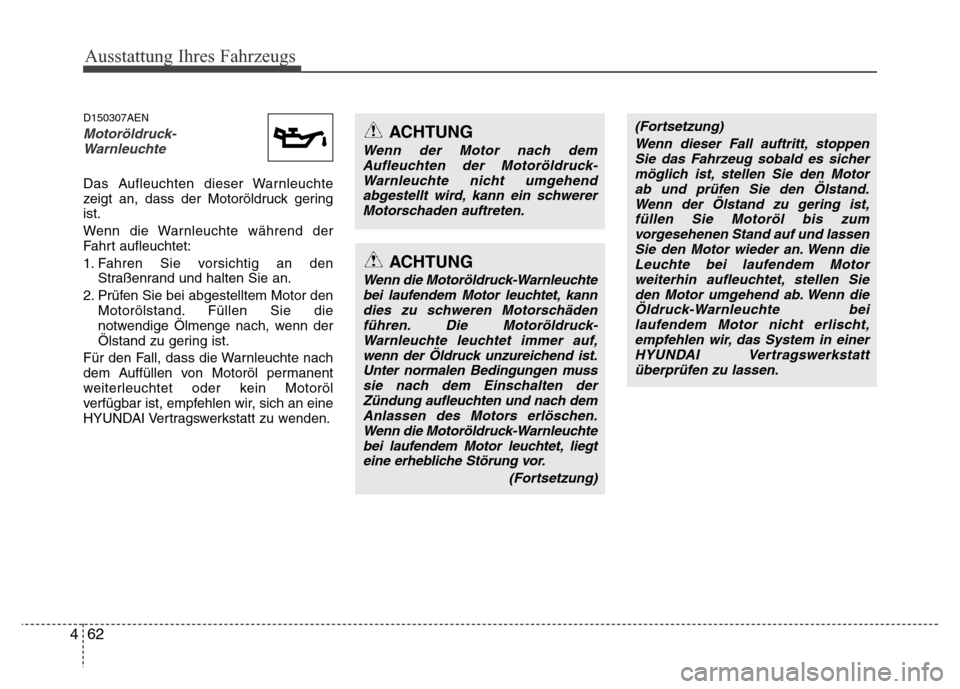

D150307AEN
Motoröldruck-
Warnleuchte
Das Aufleuchten dieser Warnleuchte
zeigt an, dass der Motoröldruck gering
ist.
Wenn die Warnleuchte während der
Fahrt aufleuchtet:
1. Fahren Sie vorsichtig an den
Straßenrand und halten Sie an.
2. Prüfen Sie bei abgestelltem Motor den
Motorölstand. Füllen Sie die
notwendige Ölmenge nach, wenn der
Ölstand zu gering ist.
Für den Fall, dass die Warnleuchte nach
dem Auffüllen von Motoröl permanent
weiterleuchtet oder kein Motoröl
verfügbar ist, empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu wenden.
ACHTUNG
Wenn der Motor nach dem
Aufleuchten der Motoröldruck-
Warnleuchte nicht umgehend
abgestellt wird, kann ein schwerer
Motorschaden auftreten.
ACHTUNG
Wenn die Motoröldruck-Warnleuchte
bei laufendem Motor leuchtet, kann
dies zu schweren Motorschäden
führen. Die Motoröldruck-
Warnleuchte leuchtet immer auf,
wenn der Öldruck unzureichend ist.
Unter normalen Bedingungen muss
sie nach dem Einschalten der
Zündung aufleuchten und nach dem
Anlassen des Motors erlöschen.
Wenn die Motoröldruck-Warnleuchte
bei laufendem Motor leuchtet, liegt
eine erhebliche Störung vor.
(Fortsetzung)
(Fortsetzung)
Wenn dieser Fall auftritt, stoppen
Sie das Fahrzeug sobald es sicher
möglich ist, stellen Sie den Motor
ab und prüfen Sie den Ölstand.
Wenn der Ölstand zu gering ist,
füllen Sie Motoröl bis zum
vorgesehenen Stand auf und lassen
Sie den Motor wieder an. Wenn die
Leuchte bei laufendem Motor
weiterhin aufleuchtet, stellen Sie
den Motor umgehend ab. Wenn die
Öldruck-Warnleuchte bei
laufendem Motor nicht erlischt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
