Pannenhilfe
20 6

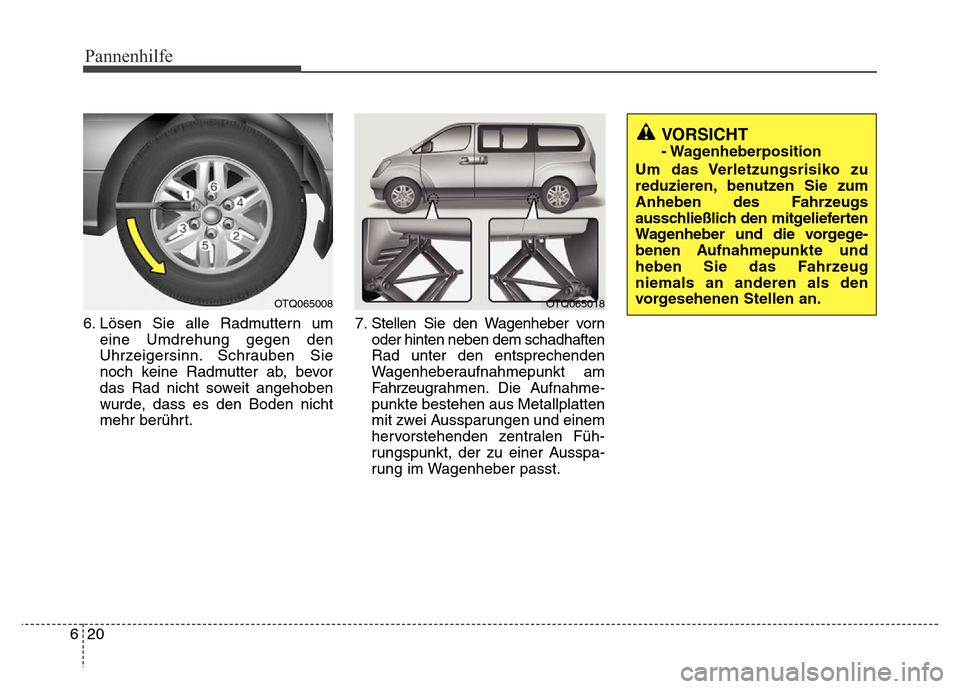

6. Lösen Sie alle Radmuttern um
eine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt.7. Stellen Sie den Wagenheber vorn
oder hinten neben dem schadhaften
Rad unter den entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugrahmen. Die Aufnahme-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh-
rungspunkt, der zu einer Ausspa-
rung im Wagenheber passt.
OTQ065018OTQ065008
VORSICHT
- Wagenheberposition
Um das Verletzungsrisiko zu
reduzieren, benutzen Sie zum
Anheben des Fahrzeugs
ausschließlich den mitgelieferten
Wagenheber und die vorgege
-
benen Aufnahmepunkte und
heben Sie das Fahrzeug
niemals an anderen als den
vorgesehenen Stellen an.

621
Pannenhilfe
8.Führen Sie die Wagenheberkurbel
in den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw. sich
ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich vor
dem Abschrauben der Radmut-
tern, dass das Fahrzeug stabil auf
dem Wagenheber steht und dass
es nicht in Bewegung geraten
kann.9.Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen und legen
Sie das Rad flach hin, damit es
nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeug
anzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten und
schieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie-
rigkeiten auftreten, kippen Sie das
Rad leicht und schieben Sie es
zunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
VORSICHT
Felgen können scharfe Kanten
besitzen. Fassen Sie sie
vorsichtig an, um schwere
Verletzungen zu vermeiden.
Vergewissern Sie sich vor dem
Anbau des Rades, dass sich
keine Fremdkörper (z. B.
Schlamm, Teer, kleine Steine
usw.) auf der Radnabe und der
Felge befinden. Solche
Fremdkörper können verhindern,
dass die Felge vollständig an der
Radnabe anliegen kann.
Beseitigen Sie eventuell
anhaftende Fremdkörper. Wenn
die Felge nicht vollständig an
der Anlagefläche der Radnabe
anliegt, könnten sich die
Radmuttern und damit das Rad
vom Fahrzeug lösen. Der
Verlust eines Rades kann dazu
führen, dass Sie die Kontrolle
über das Fahrzeug verlieren.
Dies könnte zu schweren
Verletzungen oder zum Tod
führen.
OTQ065016

Pannenhilfe
22 6

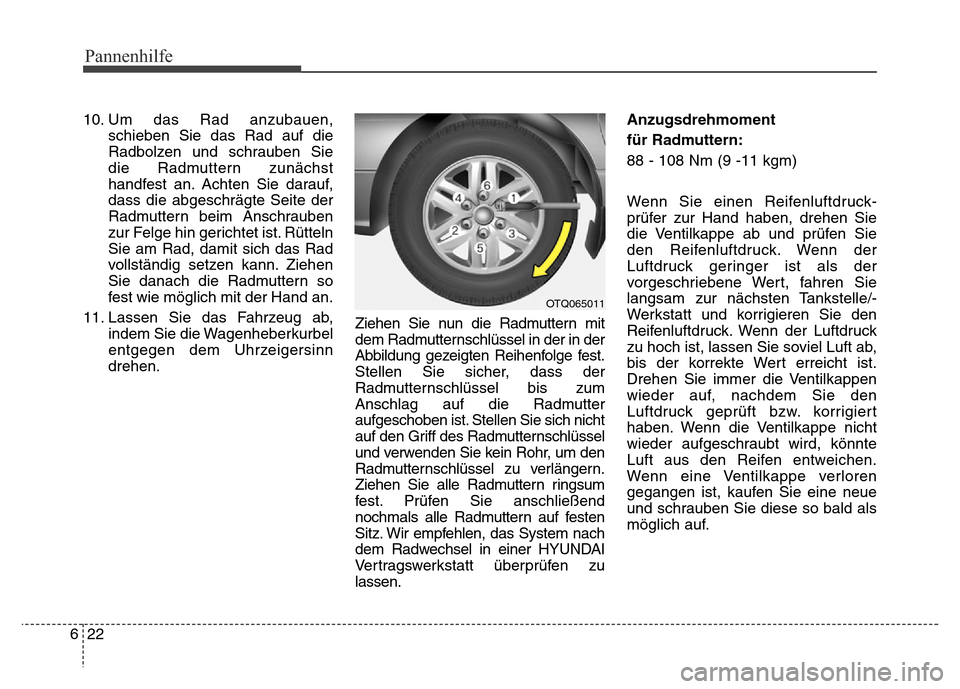

10. Um das Rad anzubauen,
schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Achten Sie darauf,
dass die abgeschrägte Seite der
Radmuttern beim Anschrauben
zur Felge hin gerichtet ist. Rütteln
Sie am Rad, damit sich das Rad
vollständig setzen kann. Ziehen
Sie danach die Radmuttern so
fest wie möglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab,
indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinn
drehen.Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in der
Abbildung gezeigten Reihenfolge fest.
Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich nicht
auf den Griff des Radmutternschlüssel
und verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Wir empfehlen, das System nach
dem Radwechsel in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.Anzugsdrehmoment
für Radmuttern:
88 - 108 Nm (9 -11 kgm)
Wenn Sie einen Reifenluftdruck-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.
OTQ065011

623
Pannenhilfe

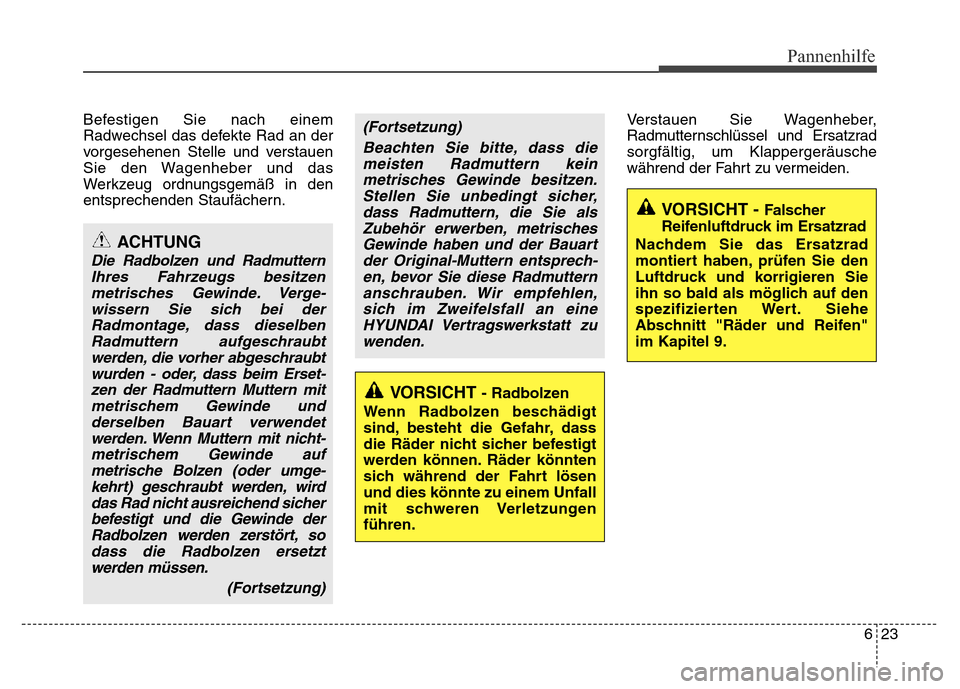

Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern.Verstauen Sie Wagenheber,
Radmutternschlüssel und Ersatzrad
sorgfältig, um Klappergeräusche
während der Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzen
metrisches Gewinde. Verge
-
wissern Sie sich bei der
Radmontage, dass dieselben
Radmuttern aufgeschraubt
werden, die vorher abgeschraubt
wurden - oder, dass beim Erset
-
zen der Radmuttern Muttern mit
metrischem Gewinde und
derselben Bauart verwendet
werden. Wenn Muttern mit nicht-
metrischem Gewinde auf
metrische Bolzen (oder umge
-
kehrt) geschraubt werden, wird
das Rad nicht ausreichend sicher
befestigt und die Gewinde der
Radbolzen werden zerstört, so
dass die Radbolzen ersetzt
werden müssen.
(Fortsetzung)
(Fortsetzung)
Beachten Sie bitte, dass die
meisten Radmuttern kein
metrisches Gewinde besitzen.
Stellen Sie unbedingt sicher,
dass Radmuttern, die Sie als
Zubehör erwerben, metrisches
Gewinde haben und der Bauart
der Original-Muttern entsprech
-
en, bevor Sie diese Radmuttern
ansc
hrauben. Wir empfehlen,
sich im Zweifelsfall an eine
HYUNDAI Vertragswerkstatt zu
wenden.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösen
und dies könnte zu einem Unfall
mit schweren Verletzungen
führen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"
im Kapitel 9.

Pannenhilfe
24 6

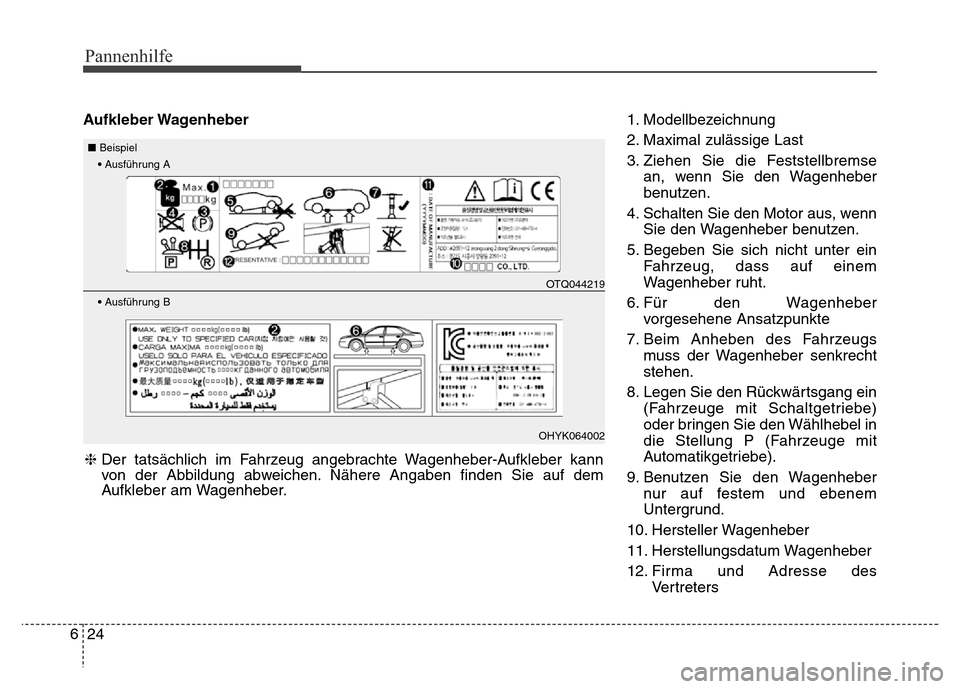

Aufkleber Wagenheber1. Modellbezeichnung
2. Maximal zulässige Last
3. Ziehen Sie die Feststellbremse
an, wenn Sie den Wagenheber
benutzen.
4. Schalten Sie den Motor aus, wenn
Sie den Wagenheber benutzen.
5. Begeben Sie sich nicht unter ein
Fahrzeug, dass auf einem
Wagenheber ruht.
6. Für den Wagenheber
vorgesehene Ansatzpunkte
7. Beim Anheben des Fahrzeugs
muss der Wagenheber senkrecht
stehen.
8. Legen Sie den Rückwärtsgang ein
(Fahrzeuge mit Schaltgetriebe)
oder bringen Sie den Wählhebel in
die Stellung P (Fahrzeuge mit
Automatikgetriebe).
9. Benutzen Sie den Wagenheber
nur auf festem und ebenem
Untergrund.
10. Hersteller Wagenheber
11. Herstellungsdatum Wagenheber
12. Firma und Adresse des
Vertreters ❈Der tatsächlich im Fahrzeug angebrachte Wagenheber-Aufkleber kann
von der Abbildung abweichen. Nähere Angaben finden Sie auf dem
Aufkleber am Wagenheber.
• Ausführung A
■Beispiel
• Ausführung B
OTQ044219
OHYK064002

625
Pannenhilfe
EG-Konformitätserklärung für Wagenheber
JACKDOC14S

Pannenhilfe
26 6
ABSCHLEPPEN
F080100ATQ
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt werden
muss, empfehlen wir, es von einem
autorisierten HYUNDAI Vertragswerkstatt
oder einem kommerziellen
Abschleppunternehmen abschleppen zu
lassen. Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren

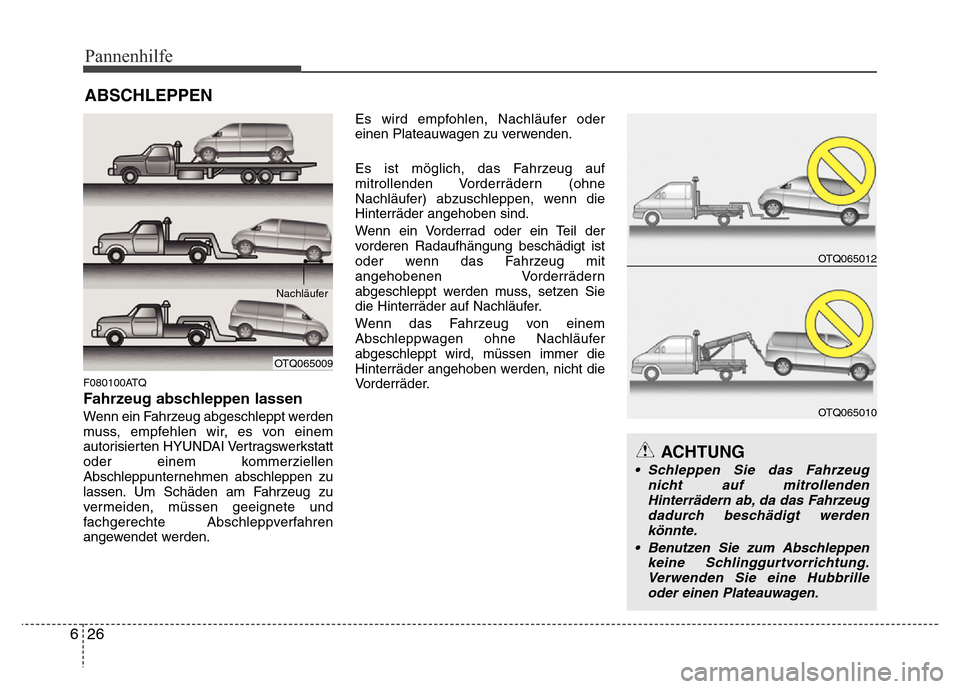

angewendet werden.Es wird empfohlen, Nachläufer oder
einen Plateauwagen zu verwenden.
Es ist möglich, das Fahrzeug auf
mitrollenden Vorderrädern (ohne
Nachläufer) abzuschleppen, wenn die
Hinterräder angehoben sind.
Wenn ein Vorderrad oder ein Teil der
vorderen Radaufhängung beschädigt ist
oder wenn das Fahrzeug mit
angehobenen Vorderrädern
abgeschleppt werden muss, setzen Sie
die Hinterräder auf Nachläufer.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläufer
abgeschleppt wird, müssen immer die
Hinterräder angehoben werden, nicht die
Vorderräder.
ACHTUNG
• Schleppen Sie das Fahrzeug
nicht auf mitrollenden
Hinterrädern ab, da das Fahrzeug
dadurch beschädigt werden
könnte.
• Benutzen Sie zum Abschleppen
keine Schlinggurtvorrichtung.
Verwenden Sie eine Hubbrille
oder einen Plateauwagen.
OTQ065012
OTQ065010
OTQ065009Nachläufer

627
Pannenhilfe

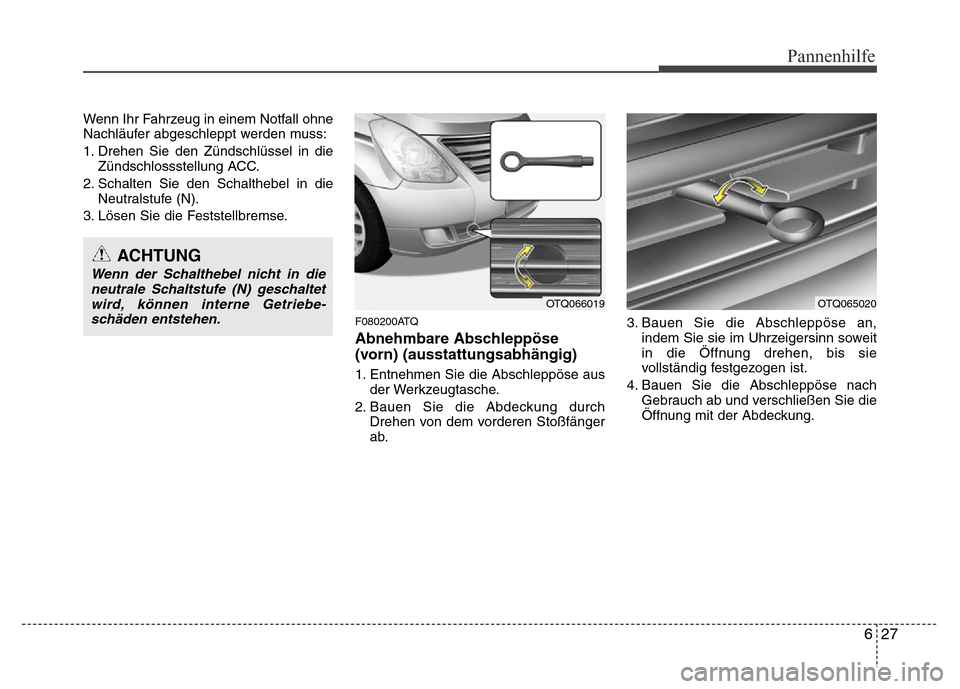

Wenn Ihr Fahrzeug in einem Notfall ohne
Nachläufer abgeschleppt werden muss:
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ACC.
2. Schalten Sie den Schalthebel in die
Neutralstufe (N).
3. Lösen Sie die Feststellbremse.
F080200ATQ
Abnehmbare Abschleppöse
(vorn) (ausstattungsabhängig)
1. Entnehmen Sie die Abschleppöse aus
der Werkzeugtasche.
2. Bauen Sie die Abdeckung durch
Drehen von dem vorderen Stoßfänger
ab.3. Bauen Sie die Abschleppöse an,
indem Sie sie im Uhrzeigersinn soweit
in die Öffnung drehen, bis sie
vollständig festgezogen ist.
4. Bauen Sie die Abschleppöse nach
Gebrauch ab und verschließen Sie die
Öffnung mit der Abdeckung.
ACHTUNG
Wenn der Schalthebel nicht in die
neutrale Schaltstufe (N) geschaltet
wird, können interne Getriebe
-schäden entstehen.
OTQ066019OTQ065020
