Wartung

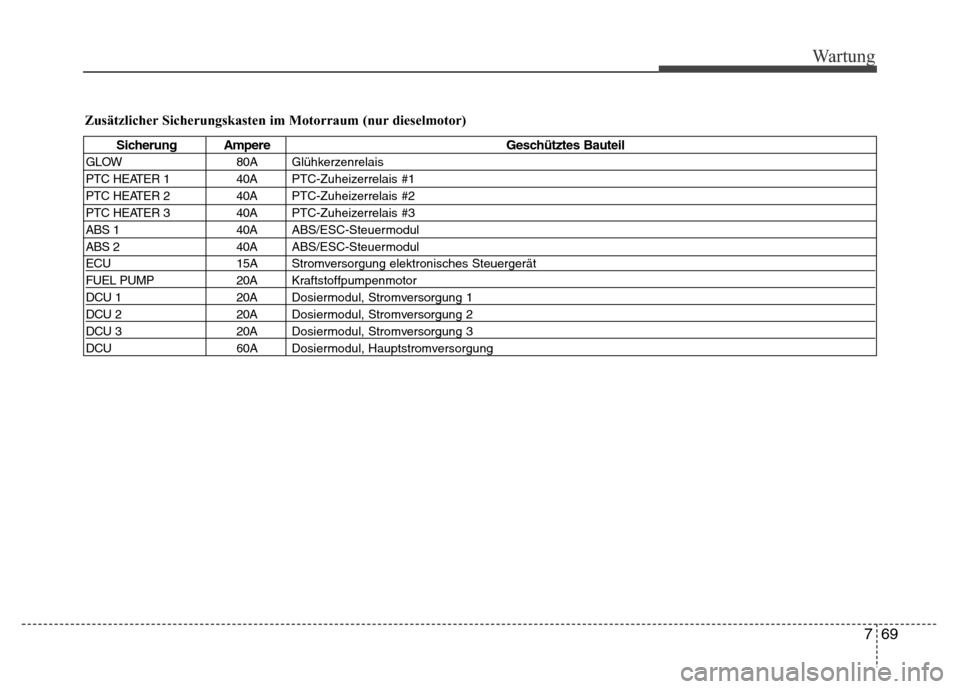

Zusätzlicher Sicherungskasten im Motorraum (nur dieselmotor)
Sicherung Ampere Geschütztes Bauteil
GLOW 80A Glühkerzenrelais
PTC HEATER 1 40APTC-Zuheizerrelais #1
PTC HEATER 2 40APTC-Zuheizerrelais #2
PTC HEATER 3 40APTC-Zuheizerrelais #3
ABS 1 40AABS/ESC-Steuermodul
ABS 2 40AABS/ESC-Steuermodul
ECU 15A Stromversorgung elektronisches Steuergerät
FUEL PUMP 20A Kraftstoffpumpenmotor
DCU 1 20ADosiermodul, Stromversorgung 1
DCU 2 20ADosiermodul, Stromversorgung 2
DCU 3 20ADosiermodul, Stromversorgung 3
DCU 60A Dosiermodul, Hauptstromversorgung

Wartung
70 7

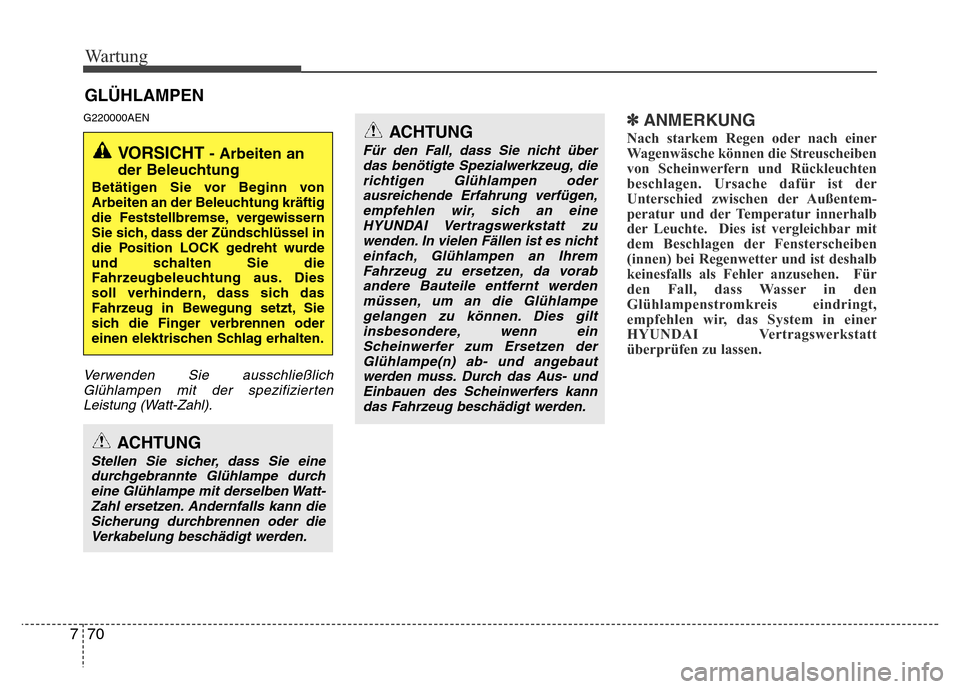

GLÜHLAMPEN
G220000AEN
Verwenden Sie ausschließlich
Glühlampen mit der spezifizierten
Leistung (Watt-Zahl).
✽ANMERKUNG
Nach starkem Regen oder nach einer
Wagenwäsche können die Streuscheiben
von Scheinwerfern und Rückleuchten
beschlagen. Ursache dafür ist der
Unterschied zwischen der Außentem-
peratur und der Temperatur innerhalb
der Leuchte. Dies ist vergleichbar mit
dem Beschlagen der Fensterscheiben
(innen) bei Regenwetter und ist deshalb
keinesfalls als Fehler anzusehen. Für
den Fall, dass Wasser in den
Glühlampenstromkreis eindringt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
VORSICHT - Arbeiten an
der Beleuchtung
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung kräftig
die Feststellbremse, vergewissern
Sie sich, dass der Zündschlüssel in
die Position LOCK gedreht wurde
und schalten Sie die
Fahrzeugbeleuchtung aus. Dies
soll verhindern, dass sich das
Fahrzeug in Bewegung setzt, Sie
sich die Finger verbrennen oder
einen elektrischen Schlag erhalten.
ACHTUNG
Stellen Sie sicher, dass Sie eine
durchgebrannte Glühlampe durch
eine Glühlampe mit derselben Watt-
Zahl ersetzen. Andernfalls kann die
Sicherung durchbrennen oder die
Verkabelung beschädigt werden.
ACHTUNG
Für den Fall, dass Sie nicht über
das benötigte Spezialwerkzeug, die
richtigen Glühlampen oder
ausreichende Erfahrung verfügen,
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden. In vielen Fällen ist es nicht
einfach, Glühlampen an Ihrem
Fahrzeug zu ersetzen, da vorab
andere Bauteile entfernt werden
müssen, um an die Glühlampe
gelangen zu können. Dies gilt
insbesondere, wenn ein
Scheinwerfer zum Ersetzen der
Glühlampe(n) ab- und angebaut
werden muss. Durch das Aus- und
Einbauen des Scheinwerfers kann
das Fahrzeug beschädigt werden.

771
Wartung
G220100AUN

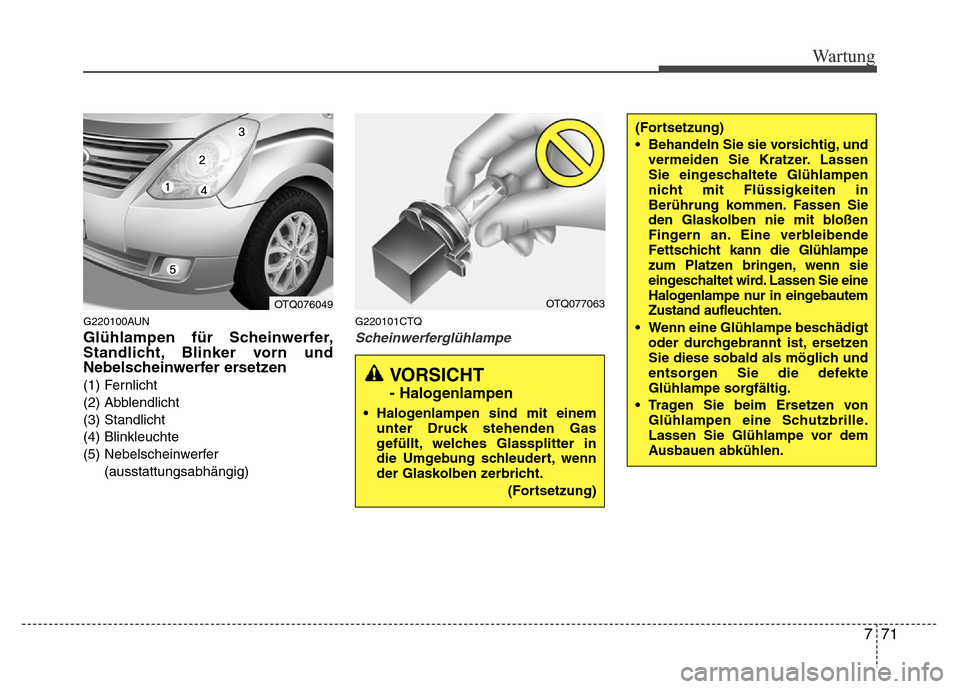

Glühlampen für Scheinwerfer,
Standlicht, Blinker vorn und
Nebelscheinwerfer ersetzen
(1) Fernlicht
(2) Abblendlicht
(3) Standlicht
(4) Blinkleuchte
(5) Nebelscheinwerfer
(ausstattungsabhängig)
G220101CTQ
Scheinwerferglühlampe
VORSICHT
- Halogenlampen
• Halogenlampen sind mit einem
unter Druck stehenden Gas
gefüllt, welches Glassplitter in
die Umgebung schleudert, wenn
der Glaskolben zerbricht.
(Fortsetzung)
OTQ077063
(Fortsetzung)
• Behandeln Sie sie vorsichtig, und
vermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen. Fassen Sie
den Glaskolben nie mit bloßen
Fingern an. Eine verbleibende
Fettschicht kann die Glühlampe
zum Platzen bringen, wenn sie
eingeschaltet wird. Lassen Sie eine
Halogenlampe nur in eingebautem
Zustand aufleuchten.
• Wenn eine Glühlampe beschädigt
oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich und
entsorgen Sie die defekte
Glühlampe sorgfältig.
• Tragen Sie beim Ersetzen von
Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor dem
Ausbauen abkühlen.
OTQ076049

Wartung
72 7

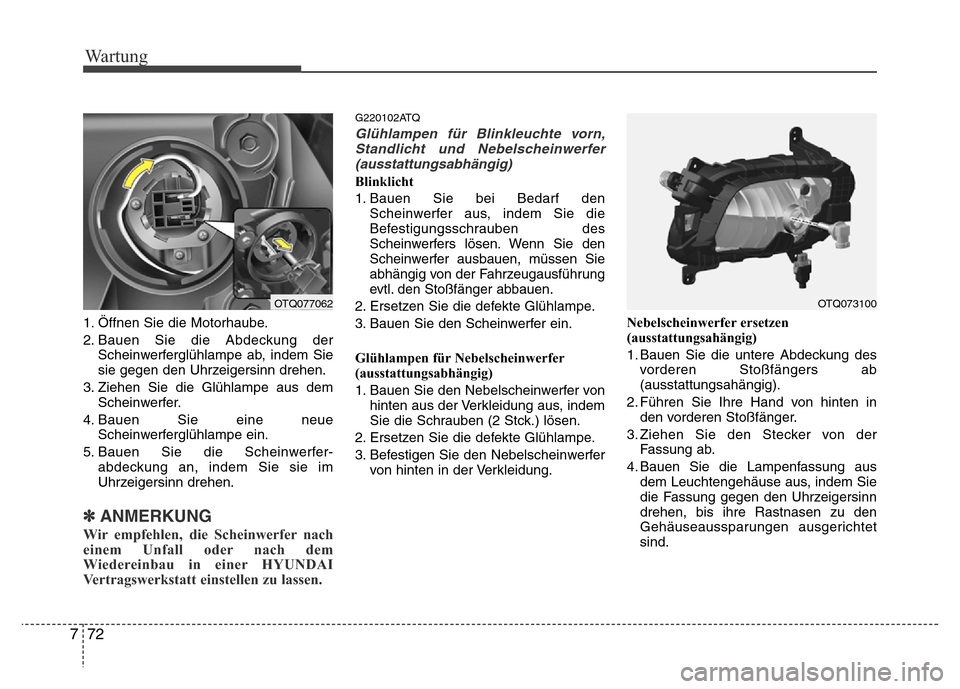

1. Öffnen Sie die Motorhaube.
2. Bauen Sie die Abdeckung der
Scheinwerferglühlampe ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
3. Ziehen Sie die Glühlampe aus dem
Scheinwerfer.
4. Bauen Sie eine neue
Scheinwerferglühlampe ein.
5. Bauen Sie die Scheinwerfer-
abdeckung an, indem Sie sie im
Uhrzeigersinn drehen.
✽ANMERKUNG
Wir empfehlen, die Scheinwerfer nach
einem Unfall oder nach dem
Wiedereinbau in einer HYUNDAI
Vertragswerkstatt einstellen zu lassen.
G220102ATQ
Glühlampen für Blinkleuchte vorn,
Standlicht und Nebelscheinwerfer
(ausstattungsabhängig)
Blinklicht
1. Bauen Sie bei Bedarf den
Scheinwerfer aus, indem Sie die
Befestigungsschrauben des
Scheinwerfers lösen. Wenn Sie den
Scheinwerfer ausbauen, müssen Sie
abhängig von der Fahrzeugausführung
evtl. den Stoßfänger abbauen.
2. Ersetzen Sie die defekte Glühlampe.
3. Bauen Sie den Scheinwerfer ein.
Glühlampen für Nebelscheinwerfer
(ausstattungsabhängig)
1. Bauen Sie den Nebelscheinwerfer von
hinten aus der Verkleidung aus, indem
Sie die Schrauben (2 Stck.) lösen.
2. Ersetzen Sie die defekte Glühlampe.
3. Befestigen Sie den Nebelscheinwerfer
von hinten in der Verkleidung.Nebelscheinwerfer ersetzen
(ausstattungsahängig)
1. Bauen Sie die untere Abdeckung des
vorderen Stoßfängers ab
(ausstattungsahängig).
2. Führen Sie Ihre Hand von hinten in
den vorderen Stoßfänger.
3. Ziehen Sie den Stecker von der
Fassung ab.
4. Bauen Sie die Lampenfassung aus
dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinn
drehen, bis ihre Rastnasen zu den
Gehäuseaussparungen ausgerichtet
sind.
OTQ077062OTQ073100

773
Wartung

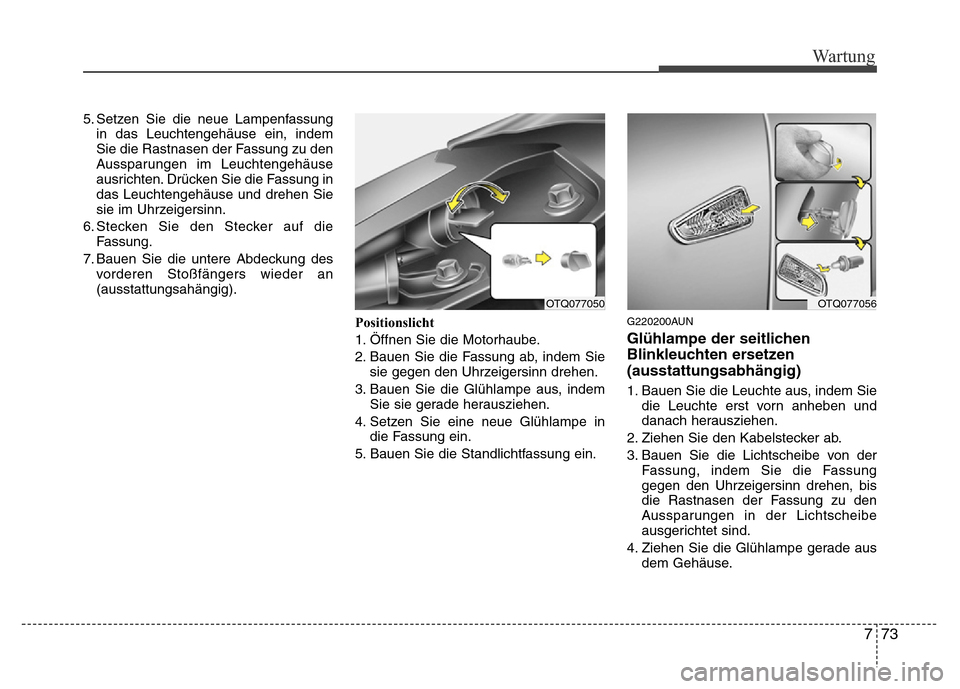

5. Setzen Sie die neue Lampenfassung
in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassung in
das Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
6. Stecken Sie den Stecker auf die
Fassung.
7. Bauen Sie die untere Abdeckung des
vorderen Stoßfängers wieder an
(ausstattungsahängig).
Positionslicht
1. Öffnen Sie die Motorhaube.
2. Bauen Sie die Fassung ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
3. Bauen Sie die Glühlampe aus, indem
Sie sie gerade herausziehen.
4. Setzen Sie eine neue Glühlampe in
die Fassung ein.
5. Bauen Sie die Standlichtfassung ein.
G220200AUN
Glühlampe der seitlichen
Blinkleuchten ersetzen
(ausstattungsabhängig)
1. Bauen Sie die Leuchte aus, indem Sie
die Leuchte erst vorn anheben und
danach herausziehen.
2. Ziehen Sie den Kabelstecker ab.
3. Bauen Sie die Lichtscheibe von der
Fassung, indem Sie die Fassung
gegen den Uhrzeigersinn drehen, bis
die Rastnasen der Fassung zu den
Aussparungen in der Lichtscheibe
ausgerichtet sind.
4. Ziehen Sie die Glühlampe gerade aus
dem Gehäuse.
OTQ077056OTQ077050

Wartung
74 7
5. Setzen Sie eine neue Glühlampe in
die Fassung ein.
6. Bauen Sie Fassung und Gehäuse
wieder zusammen.
7. Klemmen Sie den Kabelstecker an.
8. Bauen Sie die Leuchte wieder an die
Fahrzeugkarosserie an.
G220300ATQ

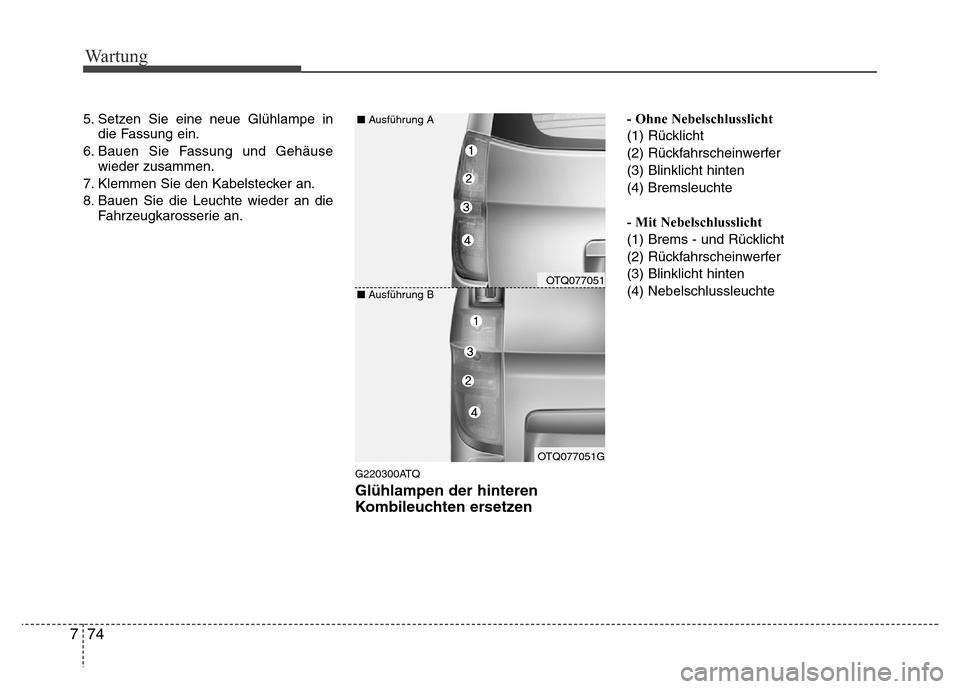

Glühlampen der hinteren
Kombileuchten ersetzen
- Ohne Nebelschlusslicht
(1) Rücklicht
(2) Rückfahrscheinwerfer
(3) Blinklicht hinten
(4) Bremsleuchte
- Mit Nebelschlusslicht
(1) Brems - und Rücklicht
(2) Rückfahrscheinwerfer
(3) Blinklicht hinten
(4) Nebelschlussleuchte
OTQ077051
OTQ077051G
■Ausführung B
■Ausführung A

775
Wartung

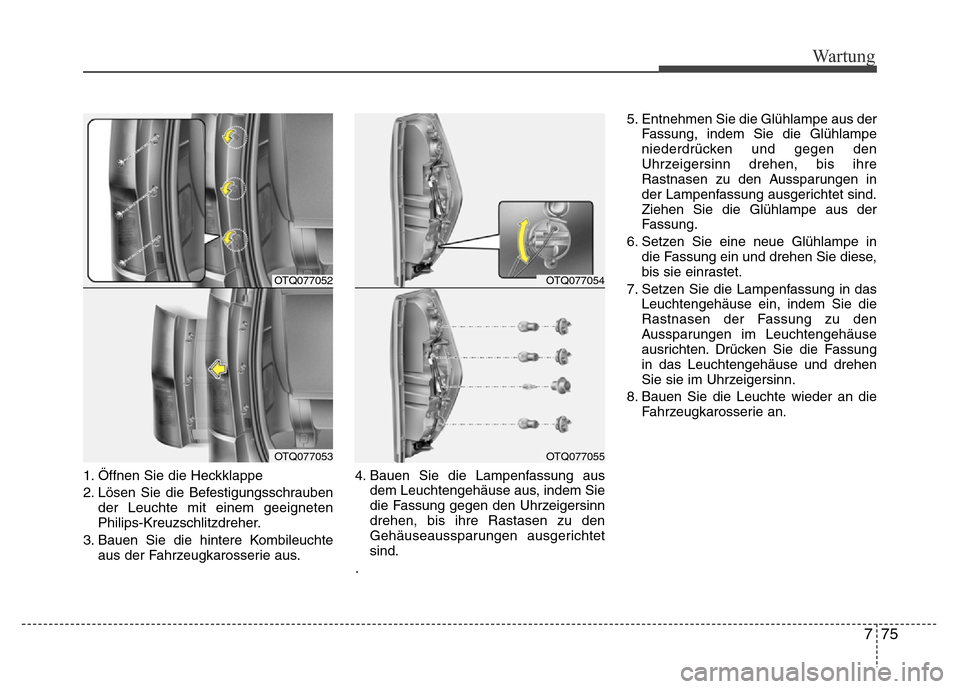

1. Öffnen Sie die Heckklappe
2. Lösen Sie die Befestigungsschrauben
der Leuchte mit einem geeigneten
Philips-Kreuzschlitzdreher.
3. Bauen Sie die hintere Kombileuchte
aus der Fahrzeugkarosserie aus.4. Bauen Sie die Lampenfassung aus
dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinn
drehen, bis ihre Rastasen zu den
Gehäuseaussparungen ausgerichtet
sind.
.5. Entnehmen Sie die Glühlampe aus der
Fassung, indem Sie die Glühlampe
niederdrücken und gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Aussparungen in
der Lampenfassung ausgerichtet sind.
Ziehen Sie die Glühlampe aus der
Fassung.
6. Setzen Sie eine neue Glühlampe in
die Fassung ein und drehen Sie diese,
bis sie einrastet.
7. Setzen Sie die Lampenfassung in das
Leuchtengehäuse ein, indem Sie die
Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassung
in das Leuchtengehäuse und drehen
Sie sie im Uhrzeigersinn.
8. Bauen Sie die Leuchte wieder an die
Fahrzeugkarosserie an.
OTQ077054
OTQ077055
OTQ077052
OTQ077053

Wartung
76 7
G220400ATQ
Glühlampe der dritten
Bremsleuchte ersetzen
(ausstattungsabhängig)
1. Öffnen Sie die Heckklappe.
2. Lösen Sie die Befestigungsschrauben
der Leuchte mit geeignetem
Werkzeug.3. Ziehen Sie die Leuchte aus der
Fahrzeugkarosserie.
4. Trennen Sie Fassung und
Lampengehäuse, indem Sie die
Schrauben mit einem Philips-
Kreuzschlitzdreher lösen.
5. Bauen Sie die Glühlampe aus, indem
Sie sie gerade herausziehen.
6. Setzen Sie eine neue Glühlampe in
die Fassung ein.
7. Bauen Sie Fassung und
Lampengehäuse wieder zusammen.
8. Bauen Sie die Leuchte wieder in die
Fahrzeugkarosserie ein.
Glühlampe der
Kennzeichenbeleuchtung ersetzen
OTQ077092
OTQ077060G
OTQ077091
OEN076039
OTQ077081
OTQ075109
■Ausführung A
■Ausführung B
