2016 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Pannenhilfe
28 6
F080300AEN

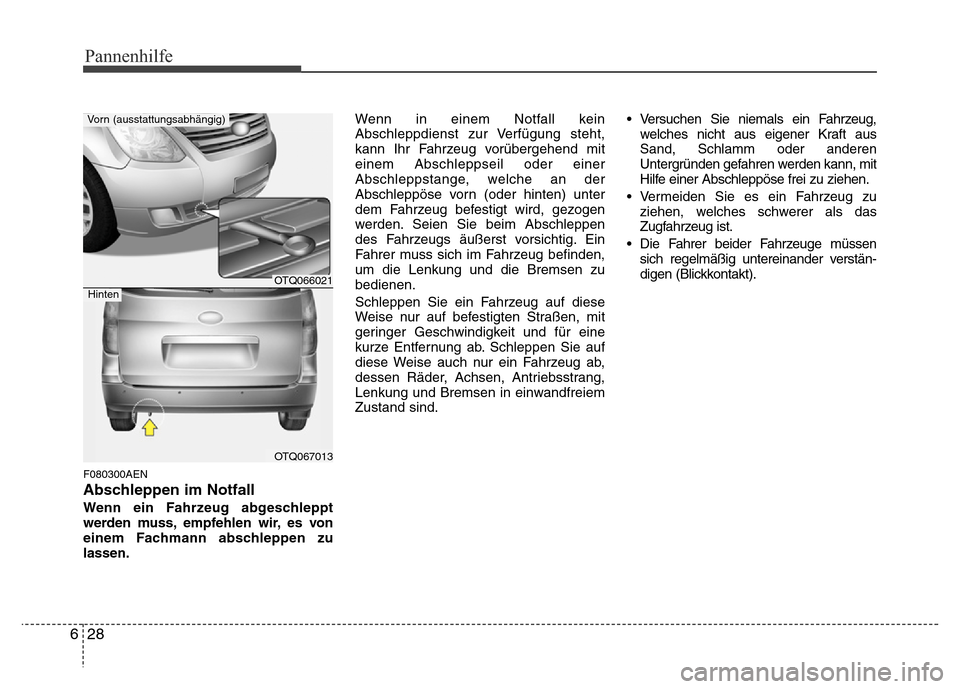

Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einem Fachmann abschleppen zu
lassen.Wenn in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann Ihr Fahrzeug vorübergehend mit
einem Abschleppseil oder einer
Abschleppstange, welche an der
Abschleppöse vorn (oder hinten) unter
dem Fahrzeug befestigt wird, gezogen
werden. Seien Sie beim Abschleppen
des Fahrzeugs äußerst vorsichtig. Ein
Fahrer muss sich im Fahrzeug befinden,
um die Lenkung und die Bremsen zu
bedienen.
Schleppen Sie ein Fahrzeug auf diese
Weise nur auf befestigten Straßen, mit
geringer Geschwindigkeit und für eine
kurze Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug ab,
dessen Räder, Achsen, Antriebsstrang,
Lenkung und Bremsen in einwandfreiem
Zustand sind.• Versuchen Sie niemals ein Fahrzeug,
welches nicht aus eigener Kraft aus
Sand, Schlamm oder anderen
Untergründen gefahren werden kann, mit
Hilfe einer Abschleppöse frei zu ziehen.
• Vermeiden Sie es ein Fahrzeug zu
ziehen, welches schwerer als das
Zugfahrzeug ist.
• Die Fahrer beider Fahrzeuge müssen
sich regelmäßig untereinander verstän-
digen (Blickkontakt).
OTQ066021
OTQ067013
Vorn (ausstattungsabhängig)
Hinten

629
Pannenhilfe

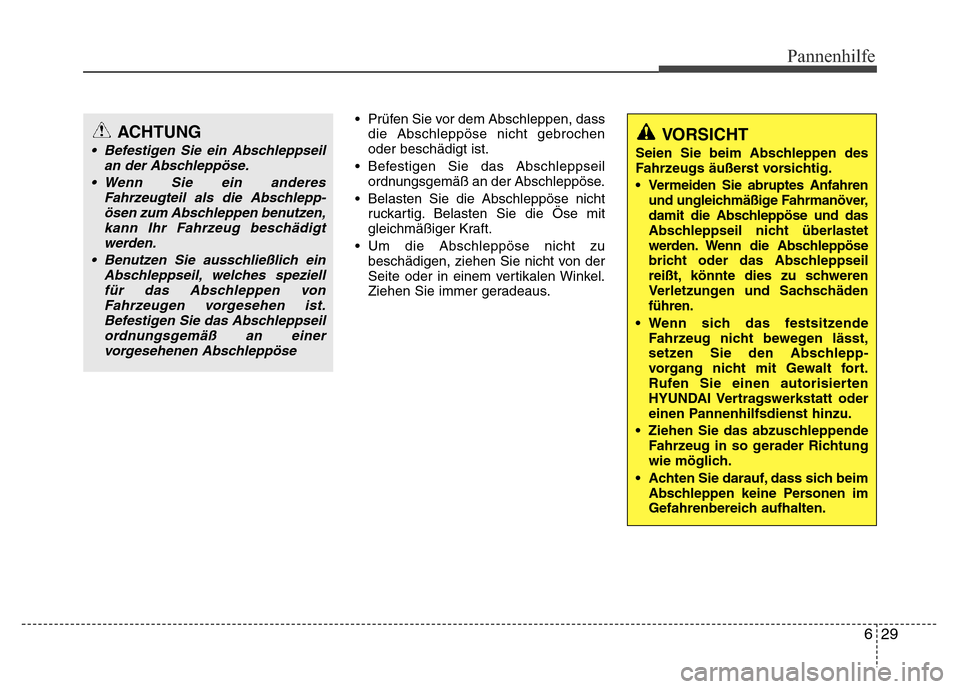

• Prüfen Sie vor dem Abschleppen, dass
die Abschleppöse nicht gebrochen
oder beschädigt ist.
• Befestigen Sie das Abschleppseil
ordnungsgemäß an der Abschleppöse.
• Belasten Sie die Abschleppöse nicht
ruckartig. Belasten Sie die Öse mit
gleichmäßiger Kraft.
• Um die Abschleppöse nicht zu
beschädigen, ziehen Sie nicht von der
Seite oder in einem vertikalen Winkel.
Ziehen Sie immer geradeaus.ACHTUNG
• Befestigen Sie ein Abschleppseil
an der Abschleppöse.
• Wenn Sie ein anderes
Fahrzeugteil als die Abschlepp
-ösen zum Abschleppen benutzen,
kann Ihr F
ahrzeug beschädigt
werden.
• Benutzen Sie ausschließlich ein
Abschleppseil, welches speziell
für das Abschleppen von
Fahrzeugen vorgesehen ist.
Befestigen Sie das Abschleppseil
ordnungsgemäß an einer
vorgesehenen Abschleppöse
VORSICHT
Seien Sie beim Abschleppen des
Fahrzeugs äußerst vorsichtig.
• Vermeiden Sie abruptes Anfahren
und ungleichmäßige Fahrmanöver,
damit die Abschleppöse und das
Abschleppseil nicht überlastet
werden. Wenn die Abschleppöse
bricht oder das Abschleppseil
reißt, könnte dies zu schweren
Verletzungen und Sachschäden
führen.
• Wenn sich das festsitzende
Fahrzeug nicht bewegen lässt,
setzen Sie den Abschlepp
-vorgang nicht mit Gewalt fort.
Rufen Sie einen autorisierten
HYUNDAI Vertragswerkstatt oder
einen Pannenhilfsdienst hinzu.
• Ziehen Sie das abzuschleppende
Fahrzeug in so gerader Richtung
wie möglich.
• Achten Sie darauf, dass sich beim
Abschleppen keine Personen im
Gefahrenbereich aufhalten.

Pannenhilfe
30 6

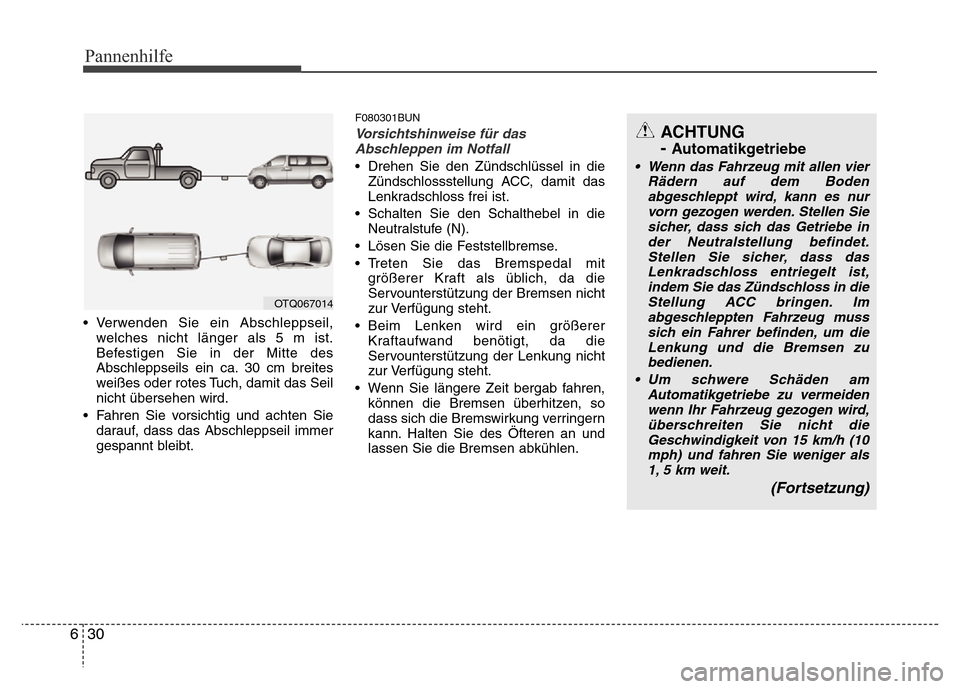

• Verwenden Sie ein Abschleppseil,
welches nicht länger als 5 m ist.
Befestigen Sie in der Mitte des
Abschleppseils ein ca. 30 cm breites
weißes oder rotes Tuch, damit das Seil
nicht übersehen wird.
• Fahren Sie vorsichtig und achten Sie
darauf, dass das Abschleppseil immer
gespannt bleibt.
F080301BUN
Vorsichtshinweise für das
Abschleppen im Notfall
• Drehen Sie den Zündschlüssel in die
Zündschlossstellung ACC, damit das
Lenkradschloss frei ist.
• Schalten Sie den Schalthebel in die
Neutralstufe (N).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal mit
größerer Kraft als üblich, da die
Servounterstützung der Bremsen nicht
zur Verfügung steht.
• Beim Lenken wird ein größerer
Kraftaufwand benötigt, da die
Servounterstützung der Lenkung nicht
zur Verfügung steht.
• Wenn Sie längere Zeit bergab fahren,
können die Bremsen überhitzen, so
dass sich die Bremswirkung verringern
kann. Halten Sie des Öfteren an und
lassen Sie die Bremsen abkühlen.
OTQ067014
ACHTUNG
-
Automatikgetriebe
• Wenn das Fahrzeug mit allen vier
Rädern auf dem Boden
abgeschleppt wird, kann es nur
vorn gezogen werden. Stellen Sie
sicher, dass sich das Getriebe in
der Neutralstellung befindet.
Stellen Sie sicher, dass das
Lenkradschloss entriegelt ist,
indem Sie das Zündschloss in die
Stellung ACC bringen. Im
abgeschleppten Fahrzeug muss
sich ein Fahrer befinden, um die
Lenkung und die Bremsen zu
bedienen.
• Um schwere Schäden am
Automatikgetriebe zu vermeiden
wenn Ihr Fahrzeug gezogen wird,
überschreiten Sie nicht die
Geschwindigkeit von 15 km/h (10
mph) und fahren Sie weniger als
1, 5 km weit.
(Fortsetzung)

631
Pannenhilfe

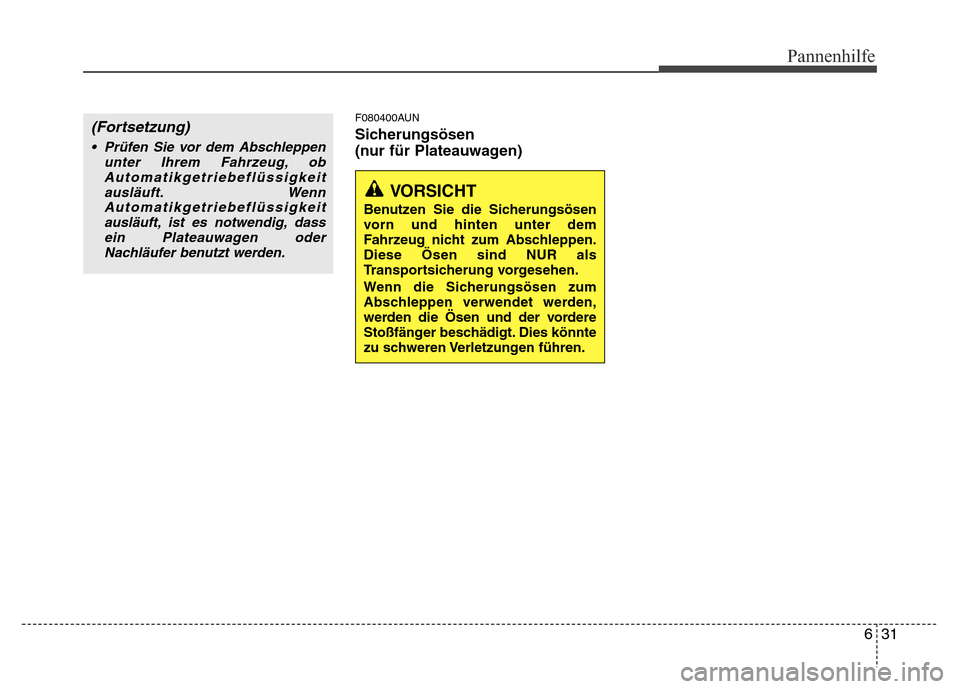

F080400AUN
Sicherungsösen
(nur für Plateauwagen)
VORSICHT
Benutzen Sie die Sicherungsösen
vorn und hinten unter dem
Fahrzeug nicht zum Abschleppen.
Diese Ösen sind NUR als
Transportsicherung vorgesehen.
Wenn die Sicherungsösen zum
Abschleppen verwendet werden,
werden die Ösen und der vordere
Stoßfänger beschädigt. Dies könnte
zu schweren Verletzungen führen.
(Fortsetzung)
• Prüfen Sie vor dem Abschleppen
unter Ihrem Fahrzeug, ob
Automatikgetriebeflüssigkeit
ausläuft. Wenn
Automatikgetriebeflüssigkeit
ausläuft, ist es notwendig, dass
ein Plateauwagen oder
Nachläufer benutzt werden.

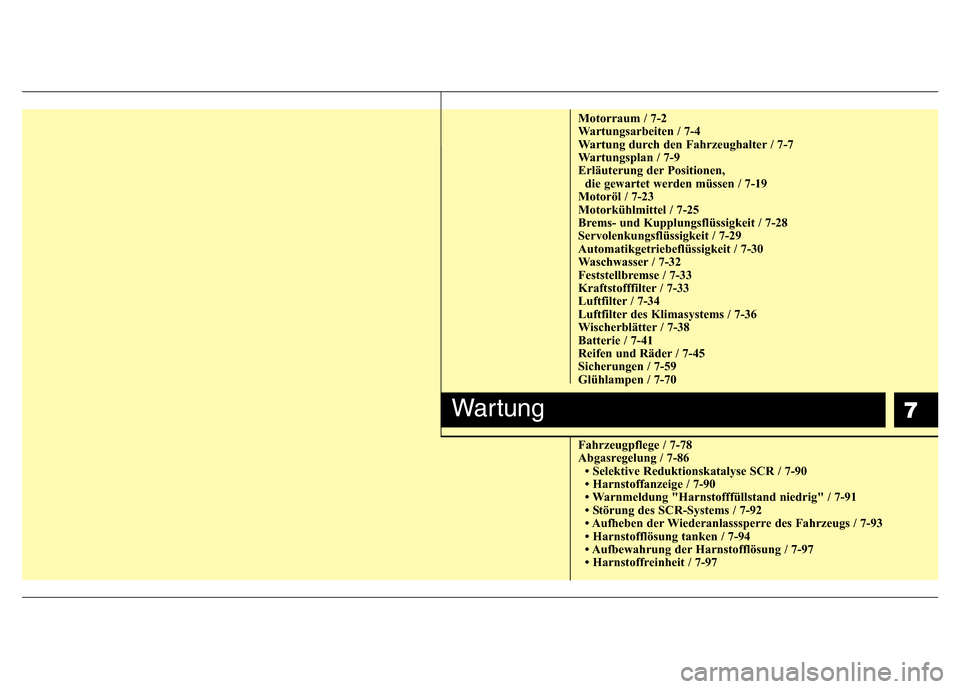

Motorraum / 7-2
Wartungsarbeiten / 7-4
Wartung durch den Fahrzeughalter / 7-7
Wartungsplan / 7-9
Erläuterung der Positionen,
die gewartet werden müssen / 7-19
Motoröl / 7-23
Motorkühlmittel / 7-25
Brems- und Kupplungsflüssigkeit / 7-28
Servolenkungsflüssigkeit / 7-29
Automatikgetriebeflüssigkeit / 7-30
Waschwasser / 7-32
Feststellbremse / 7-33
Kraftstofffilter / 7-33
Luftfilter / 7-34
Luftfilter des Klimasystems / 7-36
Wischerblätter / 7-38
Batterie / 7-41
Reifen und Räder / 7-45
Sicherungen / 7-59
Glühlampen / 7-70
Fahrzeugpflege / 7-78
Abgasregelung / 7-86
• Selektive Reduktionskatalyse SCR / 7-90
• Harnstoffanzeige / 7-90
• Warnmeldung "Harnstofffüllstand niedrig" / 7-91
• Störung des SCR-Systems / 7-92
• Aufheben der Wiederanlasssperre des Fahrzeugs / 7-93
• Harnstofflösung tanken / 7-94
• Aufbewahrung der Harnstofflösung / 7-97
• Harnstoffreinheit / 7-97
Wartung7

Wartung
2 7

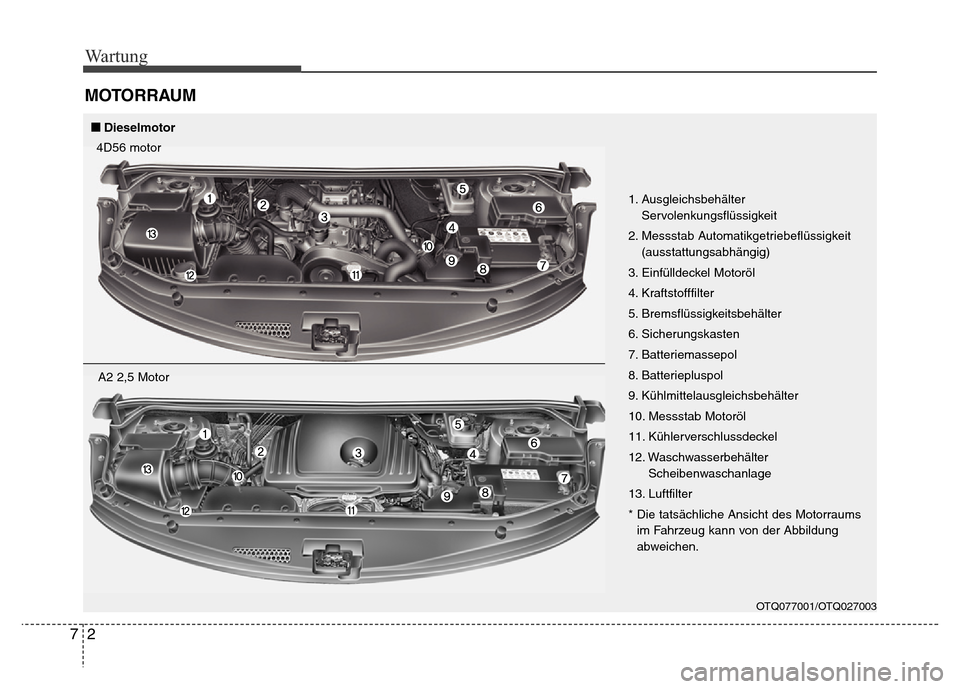

MOTORRAUM
OTQ077001/OTQ027003
1. Ausgleichsbehälter
Servolenkungsflüssigkeit
2. Messstab Automatikgetriebeflüssigkeit
(ausstattungsabhängig)
3. Einfülldeckel Motoröl
4. Kraftstofffilter
5. Bremsflüssigkeitsbehälter
6. Sicherungskasten
7. Batteriemassepol
8. Batteriepluspol
9. Kühlmittelausgleichsbehälter
10. Messstab Motoröl
11. Kühlerverschlussdeckel
12. Waschwasserbehälter
Scheibenwaschanlage
13. Luftfilter
* Die tatsächliche Ansicht des Motorraums
im Fahrzeug kann von der Abbildung
abweichen.
■■Dieselmotor
4D56 motor
A2 2,5 Motor

73

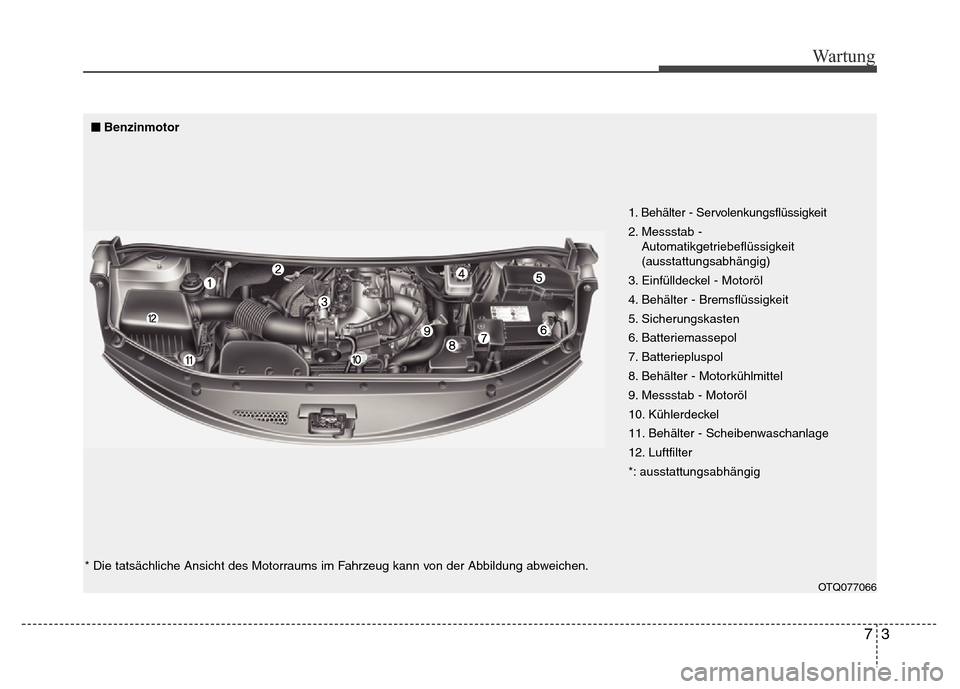

Wartung
OTQ077066
1. Behälter - Servolenkungsflüssigkeit
2. Messstab -
Automatikgetriebeflüssigkeit
(ausstattungsabhängig)
3. Einfülldeckel - Motoröl
4. Behälter - Bremsflüssigkeit
5. Sicherungskasten
6. Batteriemassepol
7. Batteriepluspol
8. Behälter - Motorkühlmittel
9. Messstab - Motoröl
10. Kühlerdeckel
11. Behälter - Scheibenwaschanlage
12. Luftfilter
*: ausstattungsabhängig ■
■Benzinmotor
* Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.

Wartung
4 7

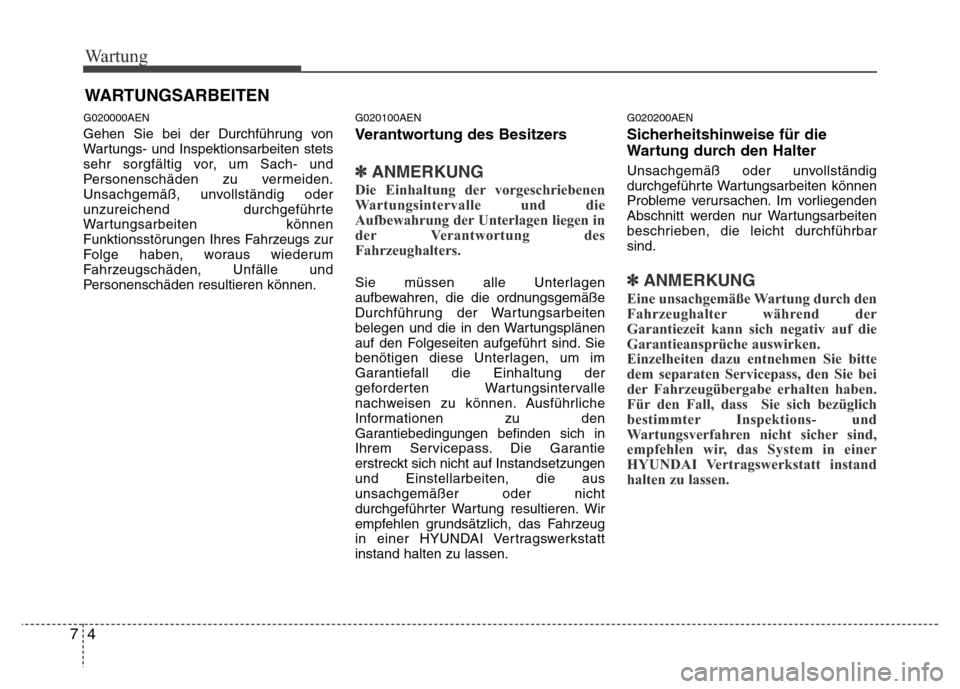

WARTUNGSARBEITEN
G020000AEN
Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten stets
sehr sorgfältig vor, um Sach- und
Personenschäden zu vermeiden.
Unsachgemäß, unvollständig oder
unzureichend durchgeführte
Wartungsarbeiten können
Funktionsstörungen Ihres Fahrzeugs zur
Folge haben, woraus wiederum
Fahrzeugschäden, Unfälle und
Personenschäden resultieren können.
G020100AEN
Verantwortung des Besitzers
✽ANMERKUNG
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die
Aufbewahrung der Unterlagen liegen in
der Verantwortung des
Fahrzeughalters.
Sie müssen alle Unterlagen
aufbewahren, die die ordnungsgemäße
Durchführung der Wartungsarbeiten
belegen und die in den Wartungsplänen
auf den Folgeseiten aufgeführt sind. Sie
benötigen diese Unterlagen, um im
Garantiefall die Einhaltung der
geforderten Wartungsintervalle
nachweisen zu können. Ausführliche
Informationen zu den
Garantiebedingungen befinden sich in
Ihrem Servicepass. Die Garantie
erstreckt sich nicht auf Instandsetzungen
und Einstellarbeiten, die aus
unsachgemäßer oder nicht
durchgeführter Wartung resultieren. Wir
empfehlen grundsätzlich, das Fahrzeug
in einer HYUNDAI Vertragswerkstatt
instand halten zu lassen.
G020200AEN
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß oder unvollständig
durchgeführte Wartungsarbeiten können
Probleme verursachen. Im vorliegenden
Abschnitt werden nur Wartungsarbeiten
beschrieben, die leicht durchführbar
sind.
✽ANMERKUNG
Eine unsachgemäße Wartung durch den
Fahrzeughalter während der
Garantiezeit kann sich negativ auf die
Garantieansprüche auswirken.
Einzelheiten dazu entnehmen Sie bitte
dem separaten Servicepass, den Sie bei
der Fahrzeugübergabe erhalten haben.
Für den Fall, dass Sie sich bezüglich
bestimmter Inspektions- und
Wartungsverfahren nicht sicher sind,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt instand
halten zu lassen.
