Sicherheitssysteme Ihres Fahrzeugs
8 3
C010104BTQ

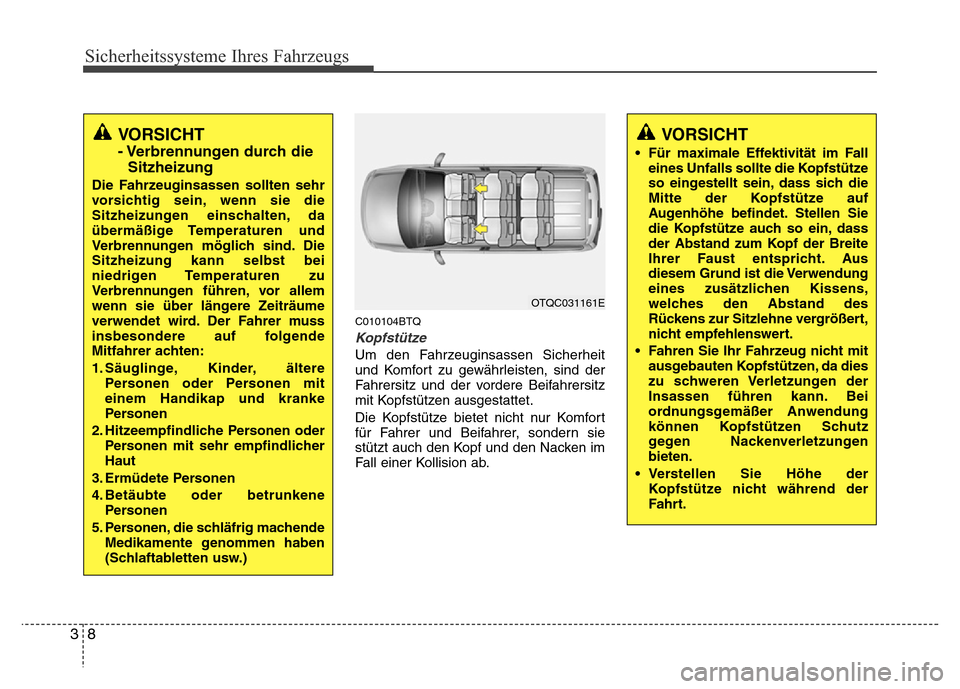

Kopfstütze
Um den Fahrzeuginsassen Sicherheit
und Komfort zu gewährleisten, sind der
Fahrersitz und der vordere Beifahrersitz
mit Kopfstützen ausgestattet.
Die Kopfstütze bietet nicht nur Komfort
für Fahrer und Beifahrer, sondern sie
stützt auch den Kopf und den Nacken im
Fall einer Kollision ab.
VORSICHT
- Verbrennungen durch die
Sitzheizung
Die Fahrzeuginsassen sollten sehr
vorsichtig sein, wenn sie die
Sitzheizungen einschalten, da
übermäßige Temperaturen und
Verbrennungen möglich sind. Die
Sitzheizung kann selbst bei
niedrigen Temperaturen zu
Verbrennungen führen, vor allem
wenn sie über längere Zeiträume
verwendet wird. Der Fahrer muss
insbesondere auf folgende
Mitfahrer achten:
1. Säuglinge, Kinder, ältere
Personen oder Personen mit
einem Handikap und kranke
Personen
2. Hitzeempfindliche Personen oder
Personen mit sehr empfindlicher
Haut
3. Ermüdete Personen
4. Betäubte oder betrunkene
Personen
5. Personen, die schläfrig machende
Medikamente genommen haben
(Schlaftabletten usw.)
OTQC031161E
VORSICHT
• Für maximale Effektivität im Fall
eines Unfalls sollte die Kopfstütze
so eingestellt sein, dass sich die
Mitte der Kopfstütze auf
Augenhöhe befindet. Stellen Sie
die Kopfstütze auch so ein, dass
der Abstand zum Kopf der Breite
Ihrer Faust entspricht. Aus
diesem Grund ist die Verwendung
eines zusätzlichen Kissens,
welches den Abstand des
Rückens zur Sitzlehne vergrößert,
nicht empfehlenswert.
• Fahren Sie Ihr Fahrzeug nicht mit
ausgebauten Kopfstützen, da dies
zu schweren Verletzungen der
Insassen führen kann. Bei
ordnungsgemäßer Anwendung
können Kopfstützen Schutz
gegen Nackenverletzungen
bieten.
• Verstellen Sie Höhe der
Kopfstütze nicht während der
Fahrt.

39
Sicherheitssysteme Ihres Fahrzeugs

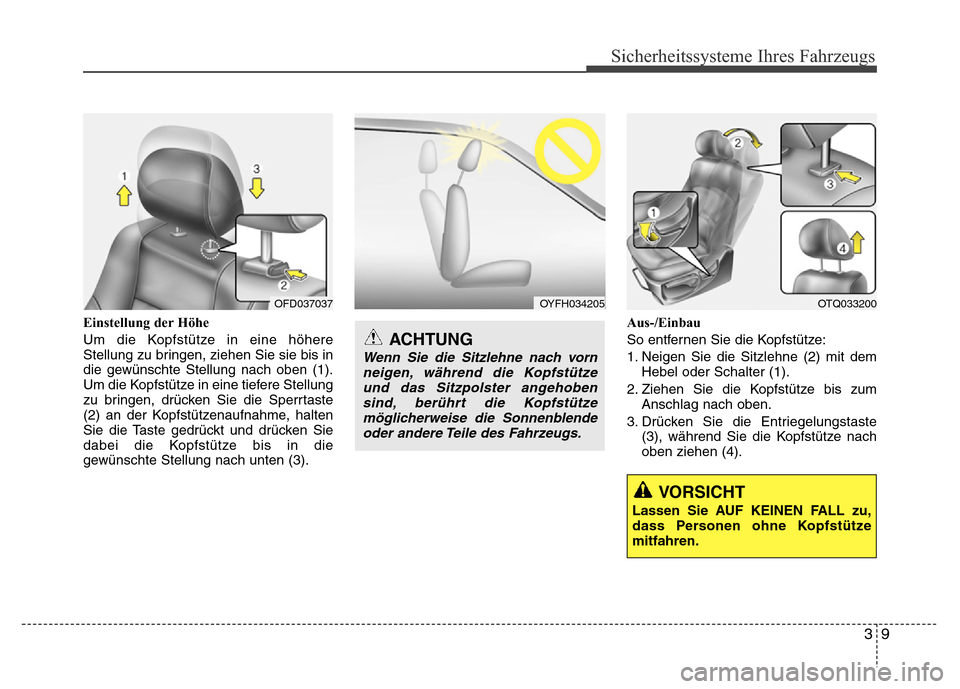

Einstellung der Höhe
Um die Kopfstütze in eine höhere
Stellung zu bringen, ziehen Sie sie bis in
die gewünschte Stellung nach oben (1).
Um die Kopfstütze in eine tiefere Stellung
zu bringen, drücken Sie die Sperrtaste
(2) an der Kopfstützenaufnahme, halten
Sie die Taste gedrückt und drücken Sie
dabei die Kopfstütze bis in die
gewünschte Stellung nach unten (3).Aus-/Einbau
So entfernen Sie die Kopfstütze:
1. Neigen Sie die Sitzlehne (2) mit dem
Hebel oder Schalter (1).
2. Ziehen Sie die Kopfstütze bis zum
Anschlag nach oben.
3. Drücken Sie die Entriegelungstaste
(3), während Sie die Kopfstütze nach
oben ziehen (4).
OFD037037OTQ033200
VORSICHT
Lassen Sie AUF KEINEN FALL zu,
dass Personen ohne Kopfstütze
mitfahren.
OYFH034205
ACHTUNG
Wenn Sie die Sitzlehne nach vorn
neigen, während die Kopfstütze
und das Sitzpolster angehoben
sind, berührt die Kopfstütze
möglicherweise die Sonnenblende
oder andere Teile des Fahrzeugs.

Sicherheitssysteme Ihres Fahrzeugs
10 3

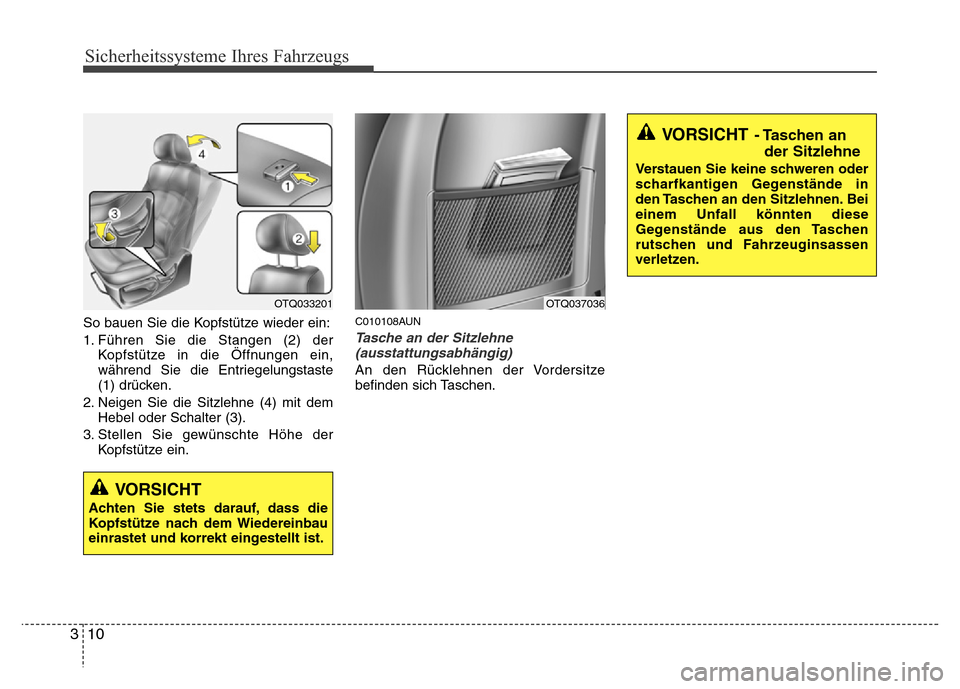

So bauen Sie die Kopfstütze wieder ein:
1. Führen Sie die Stangen (2) der
Kopfstütze in die Öffnungen ein,
während Sie die Entriegelungstaste
(1) drücken.
2. Neigen Sie die Sitzlehne (4) mit dem
Hebel oder Schalter (3).
3. Stellen Sie gewünschte Höhe der
Kopfstütze ein.C010108AUN
Tasche an der Sitzlehne
(ausstattungsabhängig)
An den Rücklehnen der Vordersitze
befinden sich Taschen.
OTQ033201
VORSICHT
Achten Sie stets darauf, dass die
Kopfstütze nach dem Wiedereinbau
einrastet und korrekt eingestellt ist.
OTQ037036
VORSICHT- Taschen an
der Sitzlehne
Verstauen Sie keine schweren oder
scharfkantigen Gegenstände in
den Taschen an den Sitzlehnen. Bei
einem Unfall könnten diese
Gegenstände aus den Taschen
rutschen und Fahrzeuginsassen
verletzen.

311
Sicherheitssysteme Ihres Fahrzeugs

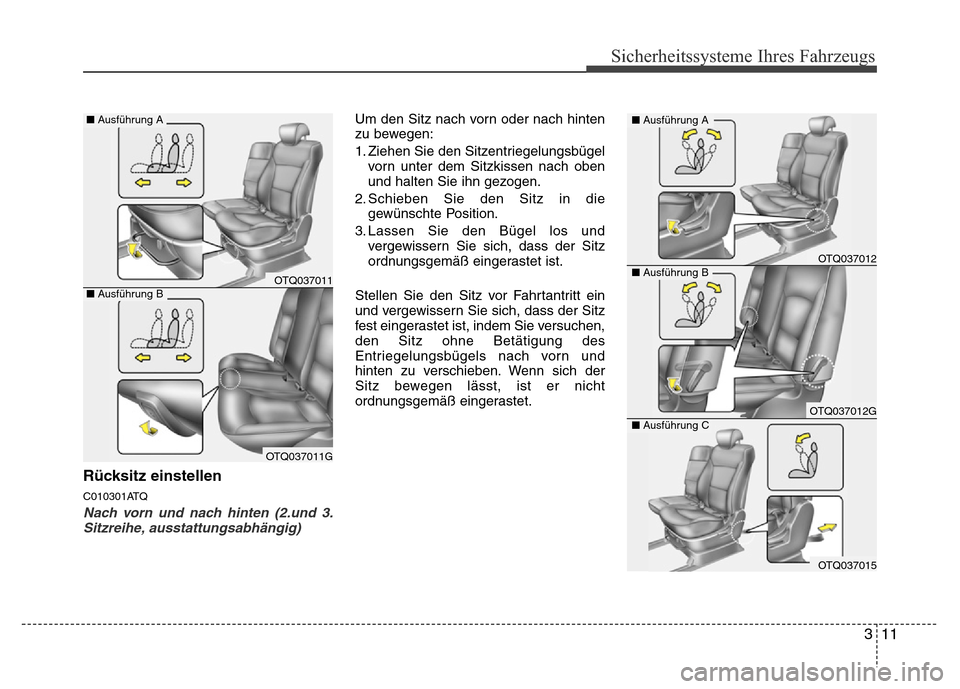

Rücksitz einstellen
C010301ATQ
Nach vorn und nach hinten (2.und 3.
Sitzreihe, ausstattungsabhängig)
Um den Sitz nach vorn oder nach hinten
zu bewegen:
1. Ziehen Sie den Sitzentriegelungsbügel
vorn unter dem Sitzkissen nach oben
und halten Sie ihn gezogen.
2. Schieben Sie den Sitz in die
gewünschte Position.
3. Lassen Sie den Bügel los und
vergewissern Sie sich, dass der Sitz
ordnungsgemäß eingerastet ist.
Stellen Sie den Sitz vor Fahrtantritt ein
und vergewissern Sie sich, dass der Sitz
fest eingerastet ist, indem Sie versuchen,
den Sitz ohne Betätigung des
Entriegelungsbügels nach vorn und
hinten zu verschieben. Wenn sich der
Sitz bewegen lässt, ist er nicht
ordnungsgemäß eingerastet.
OTQ037011
OTQ037011G
■ Ausführung B
■ Ausführung A
OTQ037012
OTQ037012G
OTQ037015
■ Ausführung A
■ Ausführung B
■ Ausführung C

Sicherheitssysteme Ihres Fahrzeugs
12 3
C010302ATQ

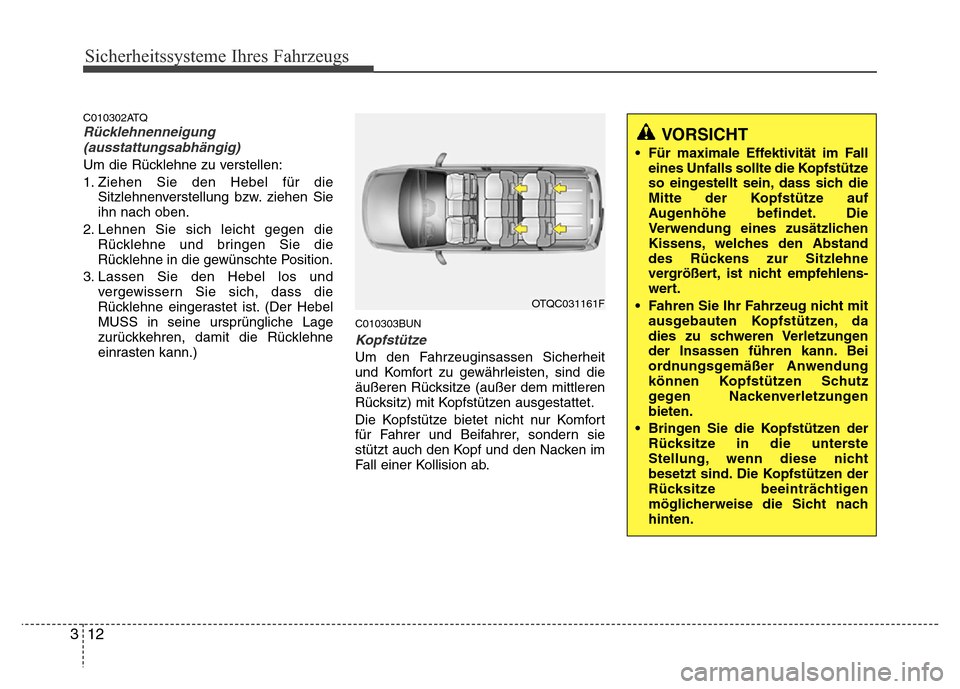

Rücklehnenneigung
(ausstattungsabhängig)
Um die Rücklehne zu verstellen:
1. Ziehen Sie den Hebel für die
Sitzlehnenverstellung bzw. ziehen Sie
ihn nach oben.
2. Lehnen Sie sich leicht gegen die
Rücklehne und bringen Sie die
Rücklehne in die gewünschte Position.
3. Lassen Sie den Hebel los und
vergewissern Sie sich, dass die
Rücklehne eingerastet ist. (Der Hebel
MUSS in seine ursprüngliche Lage
zurückkehren, damit die Rücklehne
einrasten kann.)
C010303BUN
Kopfstütze
Um den Fahrzeuginsassen Sicherheit
und Komfort zu gewährleisten, sind die
äußeren Rücksitze (außer dem mittleren
Rücksitz) mit Kopfstützen ausgestattet.
Die Kopfstütze bietet nicht nur Komfort
für Fahrer und Beifahrer, sondern sie
stützt auch den Kopf und den Nacken im
Fall einer Kollision ab.
OTQC031161F
VORSICHT
• Für maximale Effektivität im Fall
eines Unfalls sollte die Kopfstütze
so eingestellt sein, dass sich die
Mitte der Kopfstütze auf
Augenhöhe befindet. Die
Verwendung eines zusätzlichen
Kissens, welches den Abstand
des Rückens zur Sitzlehne
vergrößert, ist nicht empfehlens
-wert.
•Fahren Sie Ihr Fahrzeug nicht mit
ausgebauten Kopfstützen, da
dies zu schweren Verletzungen
der Insassen führen kann. Bei
ordnungsgemäßer Anwendung
können Kopfstützen Schutz
gegen Nackenverletzungen
bieten.
• Bringen Sie die Kopfstützen der
Rücksitze in die unterste
Stellung, wenn diese nicht
besetzt sind. Die Kopfstützen der
Rücksitze beeinträchtigen
möglicherweise die Sicht nach
hinten.

313
Sicherheitssysteme Ihres Fahrzeugs

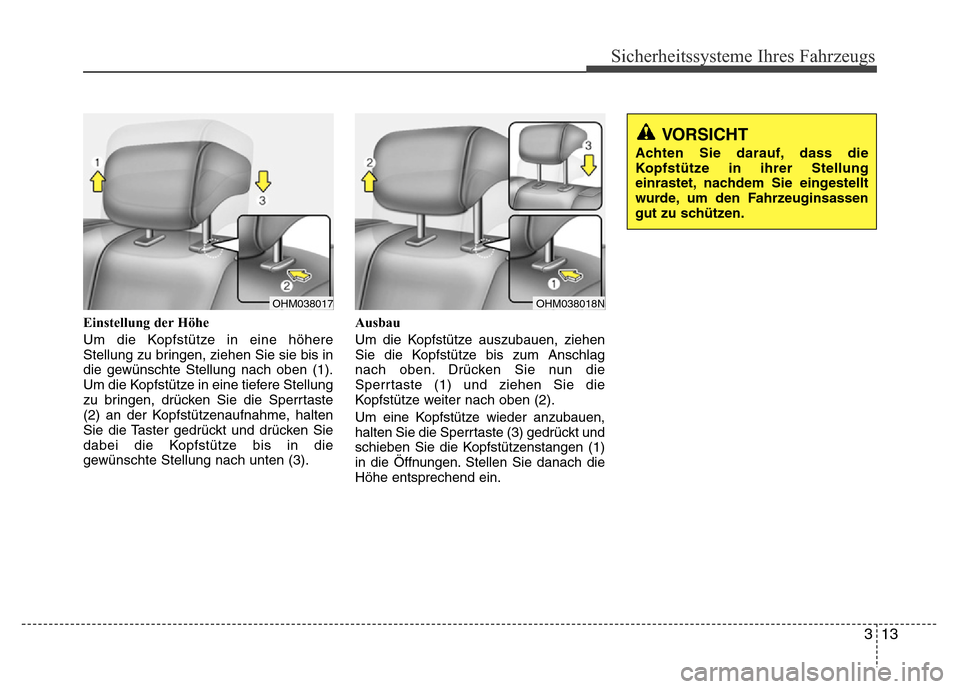

Einstellung der Höhe
Um die Kopfstütze in eine höhere
Stellung zu bringen, ziehen Sie sie bis in
die gewünschte Stellung nach oben (1).
Um die Kopfstütze in eine tiefere Stellung
zu bringen, drücken Sie die Sperrtaste
(2) an der Kopfstützenaufnahme, halten
Sie die Taster gedrückt und drücken Sie
dabei die Kopfstütze bis in die
gewünschte Stellung nach unten (3).Ausbau
Um die Kopfstütze auszubauen, ziehen
Sie die Kopfstütze bis zum Anschlag
nach oben. Drücken Sie nun die
Sperrtaste (1) und ziehen Sie die
Kopfstütze weiter nach oben (2).
Um eine Kopfstütze wieder anzubauen,
halten Sie die Sperrtaste (3) gedrückt und
schieben Sie die Kopfstützenstangen (1)
in die Öffnungen. Stellen Sie danach die
Höhe entsprechend ein.
OHM038017OHM038018N
VORSICHT
Achten Sie darauf, dass die
Kopfstütze in ihrer Stellung
einrastet, nachdem Sie eingestellt
wurde, um den Fahrzeuginsassen
gut zu schützen.

Sicherheitssysteme Ihres Fahrzeugs
14 3
C010304ATQ

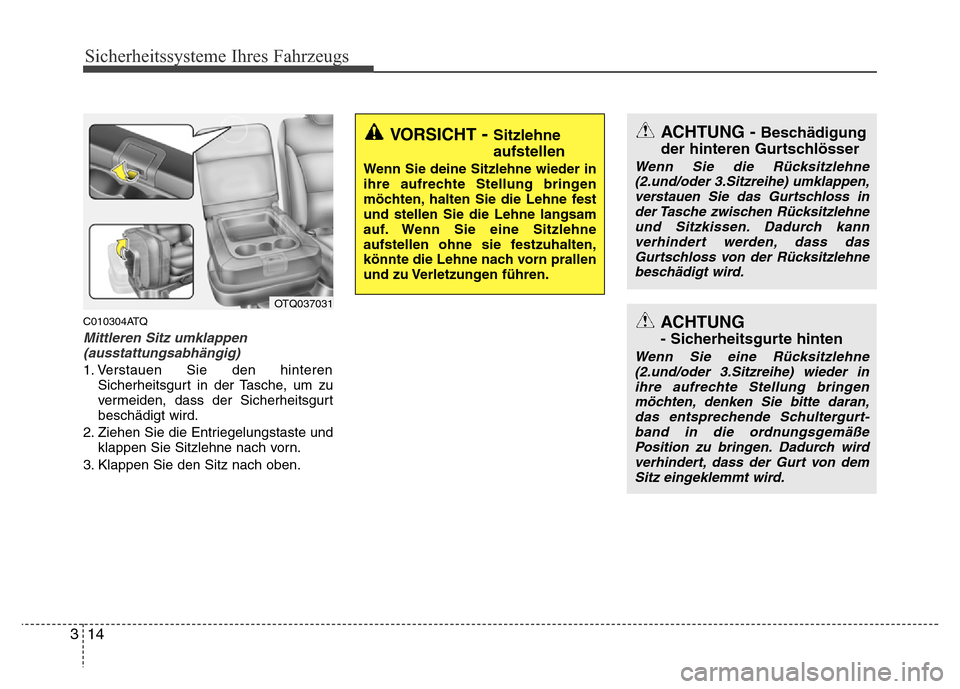

Mittleren Sitz umklappen
(ausstattungsabhängig)
1. Verstauen Sie den hinteren
Sicherheitsgurt in der Tasche, um zu
vermeiden, dass der Sicherheitsgurt
beschädigt wird.
2. Ziehen Sie die Entriegelungstaste und
klappen Sie Sitzlehne nach vorn.
3. Klappen Sie den Sitz nach oben.
VORSICHT - Sitzlehne
aufstellen
Wenn Sie deine Sitzlehne wieder in
ihre aufrechte Stellung bringen
möchten, halten Sie die Lehne fest
und stellen Sie die Lehne langsam
auf. Wenn Sie eine Sitzlehne
aufstellen ohne sie festzuhalten,
könnte die Lehne nach vorn prallen
und zu Verletzungen führen.
ACHTUNG - Beschädigung
der hinteren Gurtschlösser
Wenn Sie die Rücksitzlehne
(2.und/oder 3.Sitzreihe) umklappen,
verstauen Sie das Gurtschloss in
der Tasche zwischen Rücksitzlehne
und Sitzkissen. Dadurch kann
verhindert werden, dass das
Gurtschloss von der Rücksitzlehne
beschädigt wird.
ACHTUNG
- Sicherheitsgurte hinten
Wenn Sie eine Rücksitzlehne
(2.und/oder 3.Sitzreihe) wieder in
ihre aufrechte Stellung bringen
möchten, denken Sie bitte daran,
das entsprechende Schultergurt
-band in die ordnungsgemäße
Position zu bringen. Dadurch wird
verhindert, dass der Gurt von dem
Sitz eingeklemmt wird.
OTQ037031

315
Sicherheitssysteme Ihres Fahrzeugs
C010307ATQ

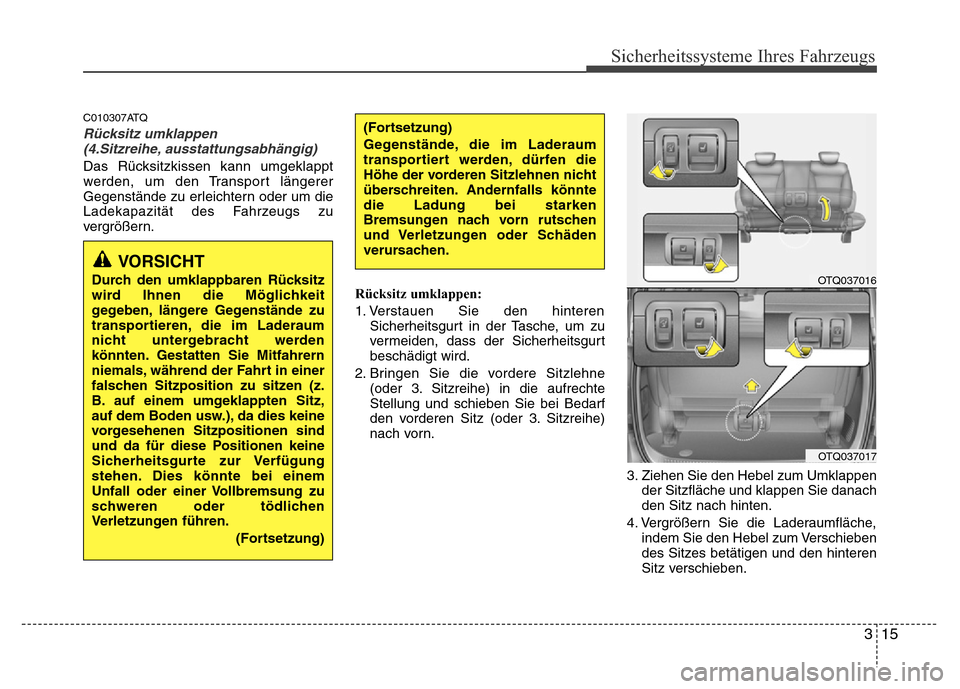

Rücksitz umklappen
(4.Sitzreihe, ausstattungsabhängig)
Das Rücksitzkissen kann umgeklappt
werden, um den Transport längerer
Gegenstände zu erleichtern oder um die
Ladekapazität des Fahrzeugs zu
vergrößern.
Rücksitz umklappen:
1. Verstauen Sie den hinteren
Sicherheitsgurt in der Tasche, um zu
vermeiden, dass der Sicherheitsgurt
beschädigt wird.
2. Bringen Sie die vordere Sitzlehne
(oder 3. Sitzreihe) in die aufrechte
Stellung und schieben Sie bei Bedarf
den vorderen Sitz (oder 3. Sitzreihe)
nach vorn.
3. Ziehen Sie den Hebel zum Umklappen
der Sitzfläche und klappen Sie danach
den Sitz nach hinten.
4. Vergrößern Sie die Laderaumfläche,
indem Sie den Hebel zum Verschieben
des Sitzes betätigen und den hinteren
Sitz verschieben.
(Fortsetzung)
Gegenstände, die im Laderaum
transportiert werden, dürfen die
Höhe der vorderen Sitzlehnen nicht
überschreiten. Andernfalls könnte
die Ladung bei starken
Bremsungen nach vorn rutschen
und Verletzungen oder Schäden
verursachen.
VORSICHT
Durch den umklappbaren Rücksitz
wird Ihnen die Möglichkeit
gegeben, längere Gegenstände zu
transportieren, die im Laderaum
nicht untergebracht werden
könnten. Gestatten Sie Mitfahrern
niemals, während der Fahrt in einer
falschen Sitzposition zu sitzen (z.
B. auf einem umgeklappten Sitz,
auf dem Boden usw.), da dies keine
vorgesehenen Sitzpositionen sind
und da für diese Positionen keine
Sicherheitsgurte zur Verfügung
stehen. Dies könnte bei einem
Unfall oder einer Vollbremsung zu
schweren oder tödlichen
Verletzungen führen.
(Fortsetzung)OTQ037016
OTQ037017
