2016 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Einleitung
4 1

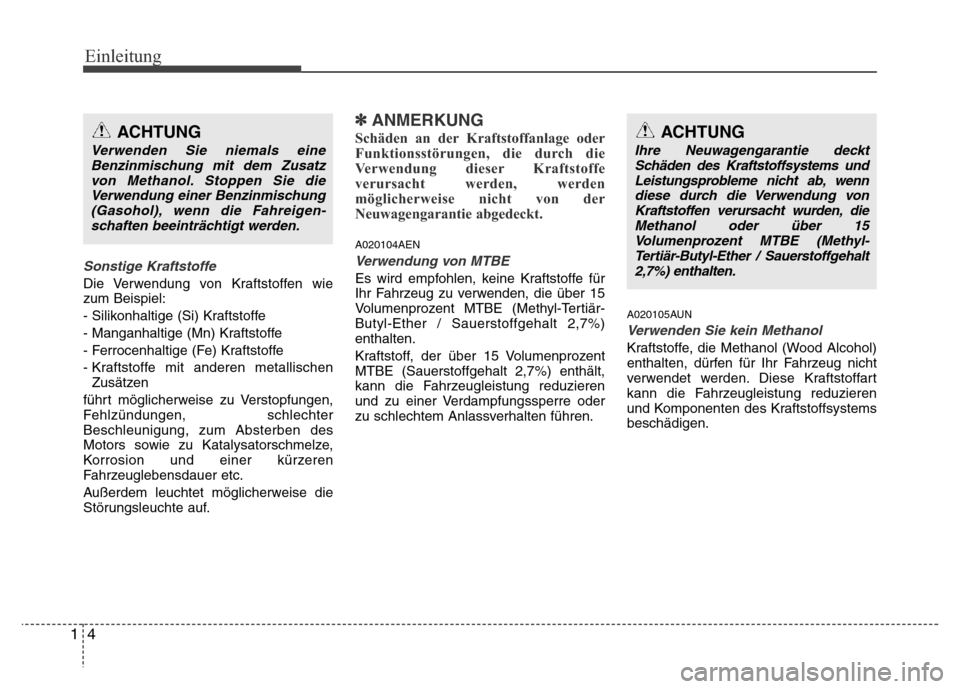

Sonstige Kraftstoffe
Die Verwendung von Kraftstoffen wie
zum Beispiel:
- Silikonhaltige (Si) Kraftstoffe
- Manganhaltige (Mn) Kraftstoffe
- Ferrocenhaltige (Fe) Kraftstoffe
- Kraftstoffe mit anderen metallischen
Zusätzen
führt möglicherweise zu Verstopfungen,
Fehlzündungen, schlechter
Beschleunigung, zum Absterben des
Motors sowie zu Katalysatorschmelze,
Korrosion und einer kürzeren
Fahrzeuglebensdauer etc.
Außerdem leuchtet möglicherweise die
Störungsleuchte auf.
✽ANMERKUNG
Schäden an der Kraftstoffanlage oder
Funktionsstörungen, die durch die
Verwendung dieser Kraftstoffe
verursacht werden, werden
möglicherweise nicht von der
Neuwagengarantie abgedeckt.
A020104AEN
Verwendung von MTBE
Es wird empfohlen, keine Kraftstoffe für
Ihr Fahrzeug zu verwenden, die über 15
Volumenprozent MTBE (Methyl-Tertiär-
Butyl-Ether / Sauerstoffgehalt 2,7%)
enthalten.
Kraftstoff, der über 15 Volumenprozent
MTBE (Sauerstoffgehalt 2,7%) enthält,
kann die Fahrzeugleistung reduzieren
und zu einer Verdampfungssperre oder
zu schlechtem Anlassverhalten führen.
A020105AUN
Verwenden Sie kein Methanol
Kraftstoffe, die Methanol (Wood Alcohol)
enthalten, dürfen für Ihr Fahrzeug nicht
verwendet werden. Diese Kraftstoffart
kann die Fahrzeugleistung reduzieren
und Komponenten des Kraftstoffsystems
beschädigen.
ACHTUNG
Verwenden Sie niemals eine
Benzinmischung mit dem Zusatz
von Methanol. Stoppen Sie die
Verwendung einer Benzinmischung
(Gasohol), wenn die Fahreigen
-schaften beeinträchtigt werden.
ACHTUNG
Ihre Neuwagengarantie deckt
Schäden des Kraftstoffsystems und
Leistungsprobleme nicht ab, wenn
diese durch die Verwendung von
Kraftstoffen verursacht wurden, die
Methanol oder über 15
Volumenprozent MTBE (Methyl-
Tertiär-Butyl-Ether / Sauerstoffgehalt
2,7%) enthalten.

15
Einleitung
Kraftstoffzusätze
HYUNDAI empfiehlt die Verwendung von
unverbleitem Benzin mit einer Oktanzahl
von mindestens 95 RON (Research
Octane Number) / 91 AKI (Anti Knock
Index) (Europa) oder 91 RON (Research
Octane Number) / 87 AKI (Anti-Knock
Index) (außerhalb Europas).
Kunden, die nicht immer hochwertige
Benzinkraftstoffe mit Kraftstoffzusätzen
tanken und deren Fahrzeug unrund läuft
oder nicht auf Anhieb anspringt, wird
empfohlen, alle 15.000 Kilometer
(Europa) eine Tankfüllung Benzin mit
einer Flasche Kraftstoffzusatz zu
versetzen. Die Additive nebst Anleitung
erhalten Sie bei Ihrem HYUNDAI
Vertragswerkstatt. Vermischen Sie sie
nicht mit anderen Kraftstoffzusätzen.
A020107AUN
Fahrzeugeinsatz im Ausland
Wenn Sie Ihr Fahrzeug in einem anderen
Land fahren möchten, stellen Sie
Folgendes sicher:
• Sind alle Bestimmungen bzgl.
Anmeldung und Versicherung beachtet
worden?
• Ist der geeignete Kraftstoff erhältlich?
Dieselmotor
A020201DUN
Dieselkraftstoff
Dieselmotoren dürfen nur mit
handelsüblichem Dieselkraftstoff, der dem
Standard EN 590 oder einem
vergleichbaren Standard entspricht,
betrieben werden. (EN steht für
"Europäische Norm"). Verwenden Sie
keinen Schiffsdiesel, keine Heizöle und
keine nicht zugelassenen Additive, da
dadurch ein größerer Verschleiß stattfindet
und der Motor und das Kraftstoffsystem
beschädigt werden. Die Verwendung nicht
freigegebener Kraftstoffe und / oder
Kraftstoffzusätze führt zu einer
Einschränkung Ihrer Garantieansprüche.
Für Ihr Fahrzeug wird Dieselkraftstoff mit
über 51 Cetan verwendet werden. Wenn
zwei verschieden Dieselsorten angeboten
werden, verwenden Sie Sommer- oder
Winterkraftstoff entsprechend der
folgenden Temperaturvorgaben.
• Über -5°C ... Sommer-Dieselkraftstoff.
• Unter -5°C ... Winter-Dieselkraftstoff.
Beachten Sie den Kraftstoffstand im
Tank sehr sorgfältig:
Wenn der Motor aufgrund von
Kraftstoffmangel stehen bleibt, muss das
gesamte Kraftstoffsystem entlüftet
werden, um den Motor wieder anlassen
zu können.
ACHTUNG
Lassen Sie kein Benzin oder
Wasser in den Tank gelangen. Es
würde notwendig sein, das Benzin
bzw. Wasser abzulassen und die
Leitungen zu entleeren, um das
Festlaufen der Einspritzpumpe und
Motor-schäden zu verhindern.
ACHTUNG - Dieselkraftstoff
(ausstattungsabhängig mit
DPF)
Für Fahrzeuge mit Dieselmotor und
DPF-Filtersystem wird empfohlen,
nur der Norm entsprechenden
Dieselkraftstoff zu verwenden. Wenn
Sie Kraftstoff mit hohem
Schwefelanteil (über 50 ppm
Schwefel) und nicht spezifizierten
Additiven verwenden, kann dies das
DPF-System beschädigen und
weißer Abgasrauch kann entstehen.

Einleitung
6 1
A020202BCM

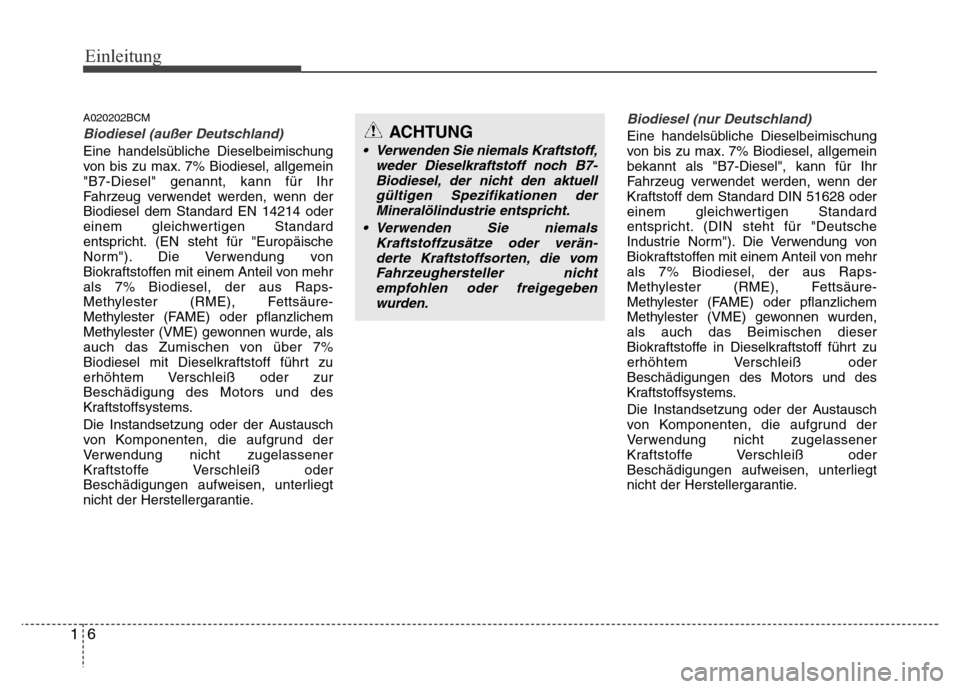

Biodiesel (außer Deutschland)
Eine handelsübliche Dieselbeimischung
von bis zu max. 7% Biodiesel, allgemein
"B7-Diesel" genannt, kann für Ihr
Fahrzeug verwendet werden, wenn der
Biodiesel dem Standard EN 14214 oder
einem gleichwertigen Standard
entspricht. (EN steht für "Europäische
Norm"). Die Verwendung von
Biokraftstoffen mit einem Anteil von mehr
als 7% Biodiesel, der aus Raps-
Methylester (RME), Fettsäure-
Methylester (FAME) oder pflanzlichem
Methylester (VME) gewonnen wurde, als
auch das Zumischen von über 7%
Biodiesel mit Dieselkraftstoff führt zu
erhöhtem Verschleiß oder zur
Beschädigung des Motors und des
Kraftstoffsystems.
Die Instandsetzung oder der Austausch
von Komponenten, die aufgrund der
Verwendung nicht zugelassener
Kraftstoffe Verschleiß oder
Beschädigungen aufweisen, unterliegt
nicht der Herstellergarantie.
Biodiesel (nur Deutschland)
Eine handelsübliche Dieselbeimischung
von bis zu max. 7% Biodiesel, allgemein
bekannt als "B7-Diesel", kann für Ihr
Fahrzeug verwendet werden, wenn der
Kraftstoff dem Standard DIN 51628 oder
einem gleichwertigen Standard
entspricht. (DIN steht für "Deutsche
Industrie Norm"). Die Verwendung von
Biokraftstoffen mit einem Anteil von mehr
als 7% Biodiesel, der aus Raps-
Methylester (RME), Fettsäure-
Methylester (FAME) oder pflanzlichem
Methylester (VME) gewonnen wurden,
als auch das Beimischen dieser
Biokraftstoffe in Dieselkraftstoff führt zu
erhöhtem Verschleiß oder
Beschädigungen des Motors und des
Kraftstoffsystems.
Die Instandsetzung oder der Austausch
von Komponenten, die aufgrund der
Verwendung nicht zugelassener
Kraftstoffe Verschleiß oder
Beschädigungen aufweisen, unterliegt
nicht der Herstellergarantie.ACHTUNG
• Verwenden Sie niemals Kraftstoff,
weder Dieselkraftstoff noch B7-
Biodiesel, der nicht den aktuell
gültigen Spezifikationen der
Mineralölindustrie entspricht.
• Verwenden Sie niemals
Kraftstoffzusätze oder verän-
derte Kraftstoffsorten, die vom
Fahrzeughersteller nicht
empfohlen oder freigegeben
wurden.

17
Einleitung
A090000AEN

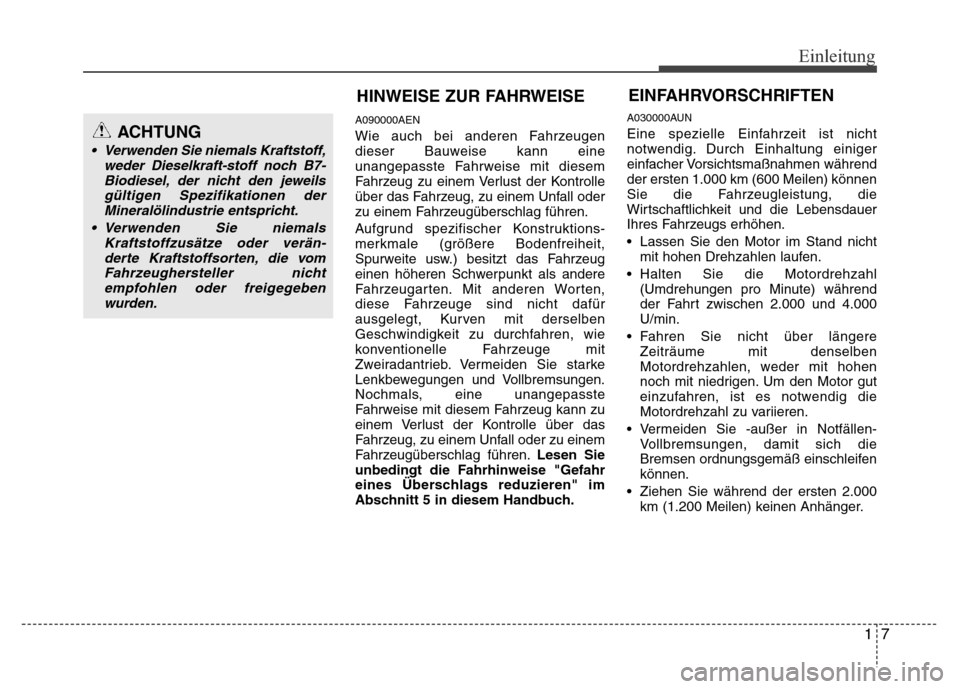

Wie auch bei anderen Fahrzeugen
dieser Bauweise kann eine
unangepasste Fahrweise mit diesem
Fahrzeug zu einem Verlust der Kontrolle
über das Fahrzeug, zu einem Unfall oder
zu einem Fahrzeugüberschlag führen.
Aufgrund spezifischer Konstruktions-
merkmale (größere Bodenfreiheit,
Spurweite usw.) besitzt das Fahrzeug
einen höheren Schwerpunkt als andere
Fahrzeugarten. Mit anderen Worten,
diese Fahrzeuge sind nicht dafür
ausgelegt, Kurven mit derselben
Geschwindigkeit zu durchfahren, wie
konventionelle Fahrzeuge mit
Zweiradantrieb. Vermeiden Sie starke
Lenkbewegungen und Vollbremsungen.
Nochmals, eine unangepasste
Fahrweise mit diesem Fahrzeug kann zu
einem Verlust der Kontrolle über das
Fahrzeug, zu einem Unfall oder zu einem
Fahrzeugüberschlag führen.Lesen Sie
unbedingt die Fahrhinweise "Gefahr
eines Überschlags reduzieren" im
Abschnitt 5 in diesem Handbuch.
A030000AUN
Eine spezielle Einfahrzeit ist nicht
notwendig. Durch Einhaltung einiger
einfacher Vorsichtsmaßnahmen während
der ersten 1.000 km (600 Meilen) können
Sie die Fahrzeugleistung, die
Wirtschaftlichkeit und die Lebensdauer
Ihres Fahrzeugs erhöhen.
• Lassen Sie den Motor im Stand nicht
mit hohen Drehzahlen laufen.
• Halten Sie die Motordrehzahl
(Umdrehungen pro Minute) während
der Fahrt zwischen 2.000 und 4.000
U/min.
• Fahren Sie nicht über längere
Zeiträume mit denselben
Motordrehzahlen, weder mit hohen
noch mit niedrigen. Um den Motor gut
einzufahren, ist es notwendig die
Motordrehzahl zu variieren.
• Vermeiden Sie -außer in Notfällen-
Vollbremsungen, damit sich die
Bremsen ordnungsgemäß einschleifen
können.
• Ziehen Sie während der ersten 2.000
km (1.200 Meilen) keinen Anhänger.ACHTUNG
• Verwenden Sie niemals Kraftstoff,
weder Dieselkraft-stoff noch B7-
Biodiesel, der nicht den jeweils
gültigen Spezifikationen der
Mineralölindustrie entspricht.
• Verwenden Sie niemals
Kraftstoffzusätze oder verän-
derte Kraftstoffsorten, die vom
Fahrzeughersteller nicht
empfohlen oder freigegeben
wurden.
EINFAHRVORSCHRIFTEN
HINWEISE ZUR FAHRWEISE

Einleitung
8 1

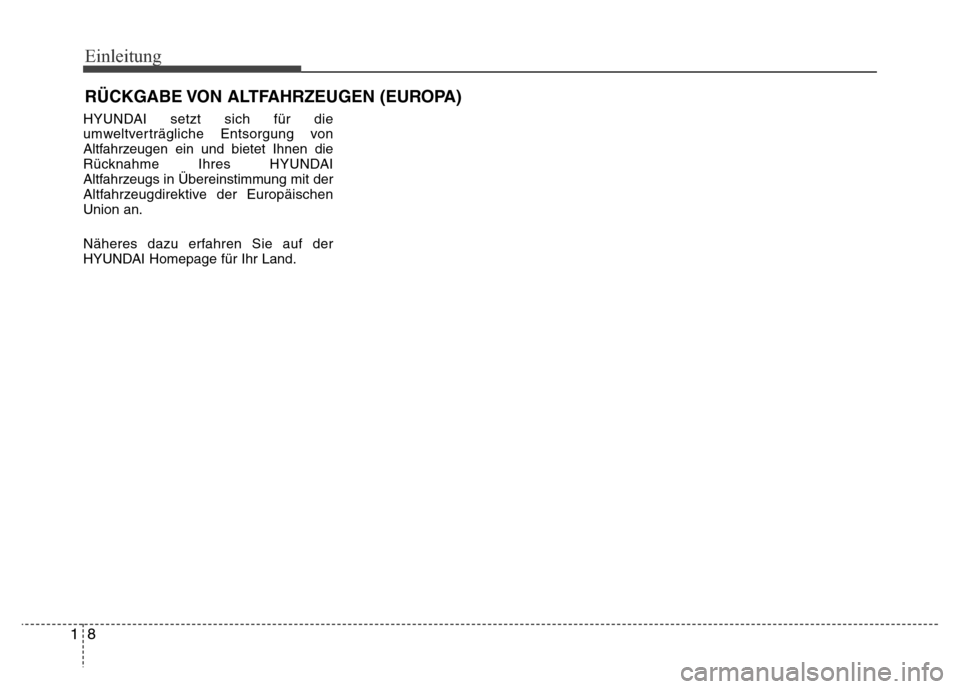

HYUNDAI setzt sich für die
umweltverträgliche Entsorgung von
Altfahrzeugen ein und bietet Ihnen die
Rücknahme Ihres HYUNDAI
Altfahrzeugs in Übereinstimmung mit der
Altfahrzeugdirektive der Europäischen
Union an.
Näheres dazu erfahren Sie auf der
HYUNDAI Homepage für Ihr Land.
RÜCKGABE VON ALTFAHRZEUGEN (EUROPA)

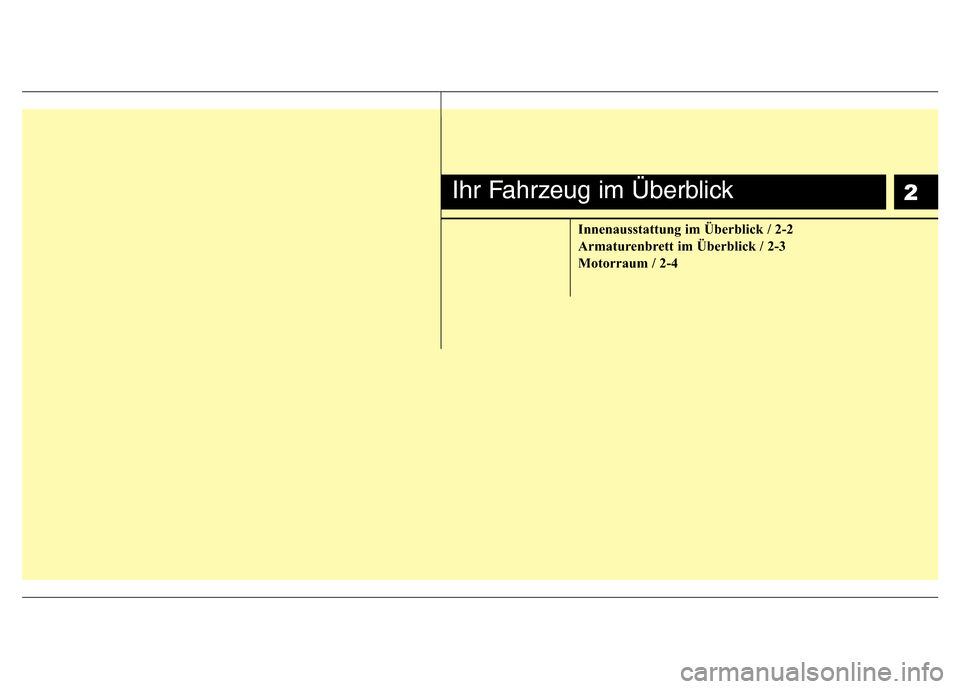

Innenausstattung im Überblick / 2-2
Armaturenbrett im Überblick / 2-3
Motorraum / 2-4
Ihr Fahrzeug im Überblick2

Ihr Fahrzeug im Überblick
2 2

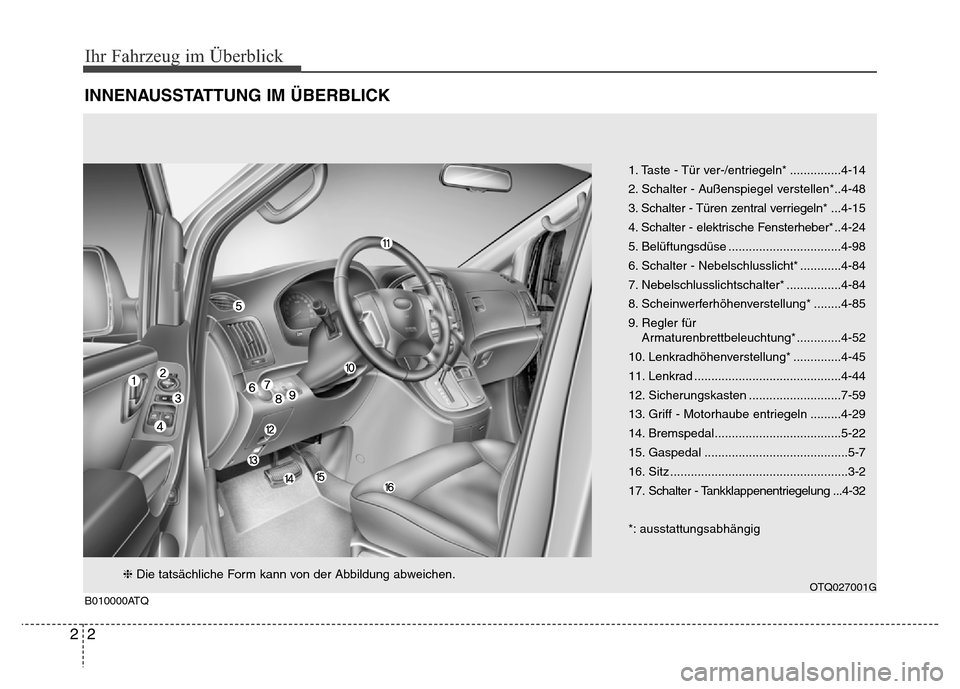

INNENAUSSTATTUNG IM ÜBERBLICK
1. Taste - Tür ver-/entriegeln* ...............4-14
2. Schalter - Außenspiegel verstellen*..4-48
3. Schalter - Türen zentral verriegeln* ...4-15
4. Schalter - elektrische Fensterheber* ..4-24
5. Belüftungsdüse .................................4-98
6. Schalter - Nebelschlusslicht* ............4-84
7. Nebelschlusslichtschalter* ................4-84
8. Scheinwerferhöhenverstellung* ........4-85
9. Regler für
Armaturenbrettbeleuchtung* .............4-52
10. Lenkradhöhenverstellung* ..............4-45
11. Lenkrad ...........................................4-44
12. Sicherungskasten ...........................7-59
13. Griff - Motorhaube entriegeln .........4-29
14. Bremspedal.....................................5-22
15. Gaspedal ..........................................5-7
16. Sitz ....................................................3-2
17. Schalter - Tankklappenentriegelung ...4-32
*: ausstattungsabhängig
B010000ATQOTQ027001G
❈Die tatsächliche Form kann von der Abbildung abweichen.

23
Ihr Fahrzeug im Überblick

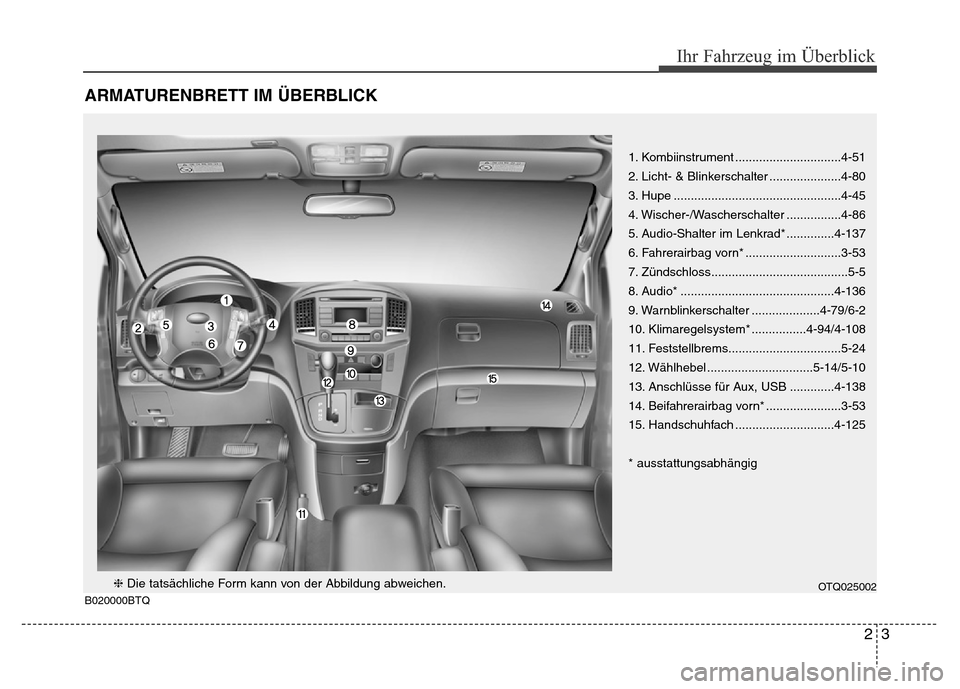

ARMATURENBRETT IM ÜBERBLICK
B020000BTQ
1. Kombiinstrument ...............................4-51
2. Licht- & Blinkerschalter .....................4-80
3. Hupe .................................................4-45
4. Wischer-/Wascherschalter ................4-86
5. Audio-Shalter im Lenkrad* ..............4-137
6. Fahrerairbag vorn* ............................3-53
7. Zündschloss........................................5-5
8. Audio* .............................................4-136
9. Warnblinkerschalter ....................4-79/6-2
10. Klimaregelsystem* ................4-94/4-108
11. Feststellbrems.................................5-24
12. Wählhebel ...............................5-14/5-10
13. Anschlüsse für Aux, USB .............4-138
14. Beifahrerairbag vorn* ......................3-53
15. Handschuhfach .............................4-125
* ausstattungsabhängig
OTQ025002❈Die tatsächliche Form kann von der Abbildung abweichen.
