Wartung

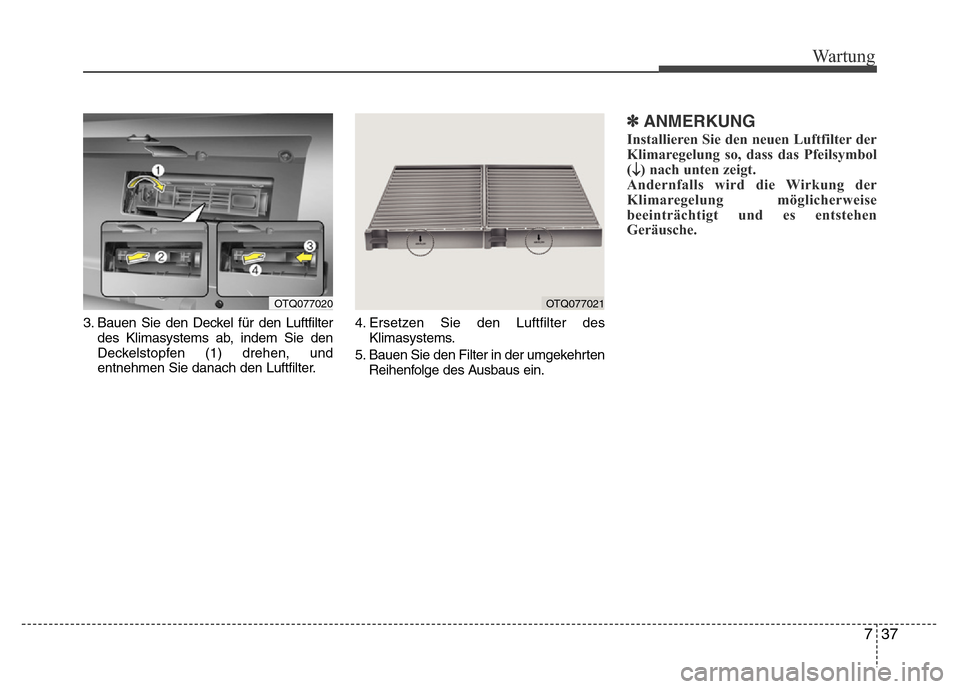

3. Bauen Sie den Deckel für den Luftfilter
des Klimasystems ab, indem Sie den
Deckelstopfen (1) drehen, und
entnehmen Sie danach den Luftfilter.4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der umgekehrten
Reihenfolge des Ausbaus ein.
✽ANMERKUNG
Installieren Sie den neuen Luftfilter der
Klimaregelung so, dass das Pfeilsymbol
(
↓) nach unten zeigt.
Andernfalls wird die Wirkung der
Klimaregelung m

Wartung
38 7

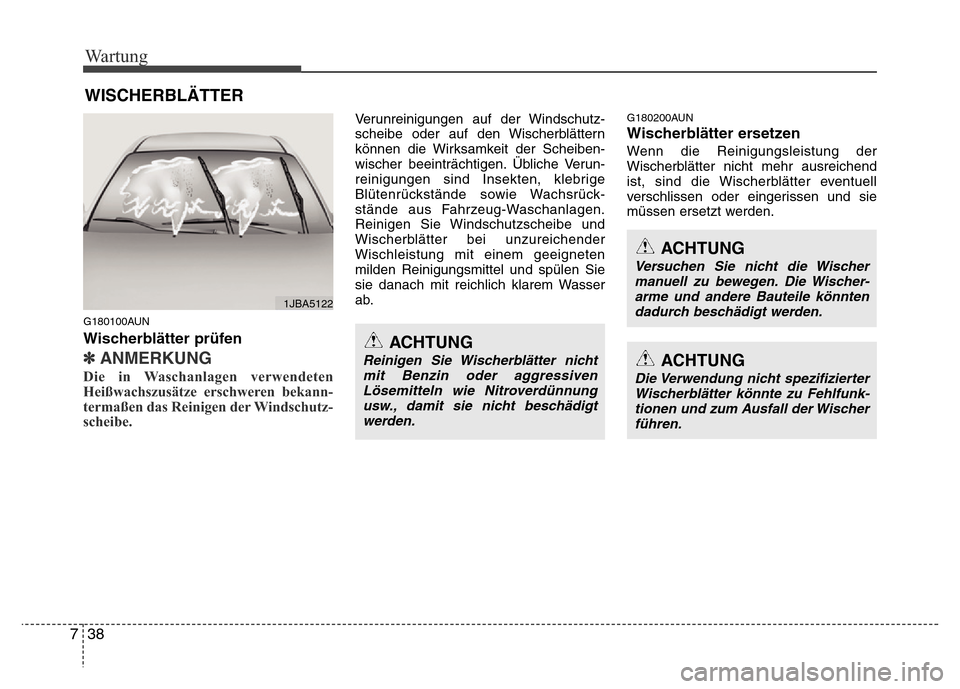

WISCHERBLÄTTER
G180100AUN
Wischerblätter prüfen
✽ANMERKUNG
Die in Waschanlagen verwendeten
Heißwachszusätze erschweren bekann-
termaßen das Reinigen der Windschutz-
scheibe.
Verunreinigungen auf der Windschutz-
scheibe oder auf den Wischerblättern
können die Wirksamkeit der Scheiben-
wischer beeinträchtigen. Übliche Verun-
reinigungen sind Insekten, klebrige
Blütenrückstände sowie Wachsrück-
stände aus Fahrzeug-Waschanlagen.
Reinigen Sie Windschutzscheibe und
Wischerblätter bei unzureichender
Wischleistung mit einem geeigneten
milden Reinigungsmittel und spülen Sie
sie danach mit reichlich klarem Wasser
ab.G180200AUN
Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr ausreichend
ist, sind die Wischerblätter eventuell
verschlissen oder eingerissen und sie
müssen ersetzt werden.
ACHTUNG
Reinigen Sie Wischerblätter nicht
mit Benzin oder aggressiven
Lösemitteln wie Nitroverdünnung
usw., damit sie nicht beschädigt
werden.
ACHTUNG
Versuchen Sie nicht die Wischer
manuell zu bewegen. Die Wischer-arme und andere Bauteile könnten
dadurch beschädigt werden.
ACHTUNG
Die Verwendung nicht spezifizierter
Wischerblätter könnte zu Fehlfunk-tionen und zum Ausfall der Wischer
führen.
1JBA5122

739
Wartung
G180201ATQ

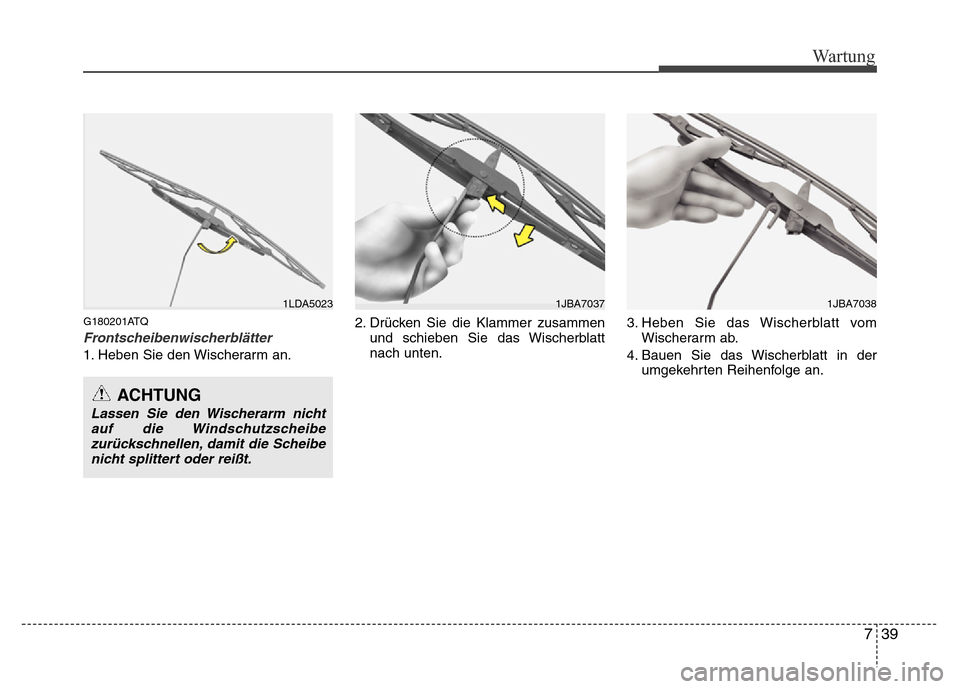

Frontscheibenwischerblätter
1. Heben Sie den Wischerarm an.2. Drücken Sie die Klammer zusammen
und schieben Sie das Wischerblatt
nach unten.3. Heben Sie das Wischerblatt vom
Wischerarm ab.
4. Bauen Sie das Wischerblatt in der
umgekehrten Reihenfolge an.
1LDA50231JBA7038
ACHTUNG
Lassen Sie den Wischerarm nicht
auf die Windschutzscheibe
zurückschnellen, damit die Scheibe
nicht splittert oder reißt.
1JBA7037

Wartung
40 7
G180202AFD

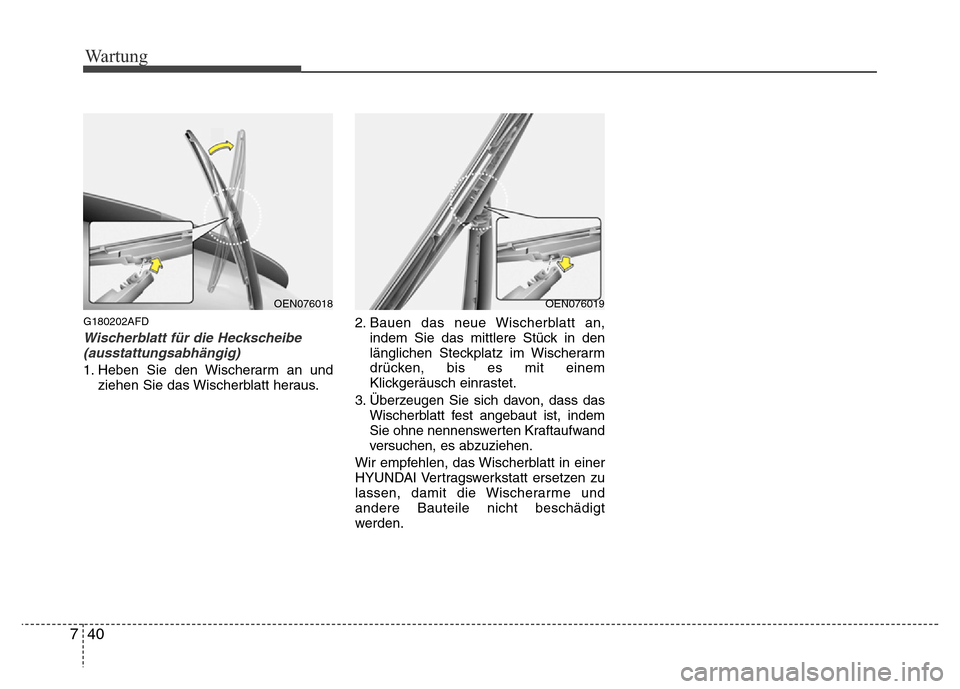

Wischerblatt für die Heckscheibe
(ausstattungsabhängig)
1. Heben Sie den Wischerarm an und
ziehen Sie das Wischerblatt heraus.2. Bauen das neue Wischerblatt an,
indem Sie das mittlere Stück in den
länglichen Steckplatz im Wischerarm
drücken, bis es mit einem
Klickgeräusch einrastet.
3. Überzeugen Sie sich davon, dass das
Wischerblatt fest angebaut ist, indem
Sie ohne nennenswerten Kraftaufwand
versuchen, es abzuziehen.
Wir empfehlen, das Wischerblatt in einer
HYUNDAI Vertragswerkstatt ersetzen zu
lassen, damit die Wischerarme und
andere Bauteile nicht beschädigt
werden.
OEN076019OEN076018

741
Wartung

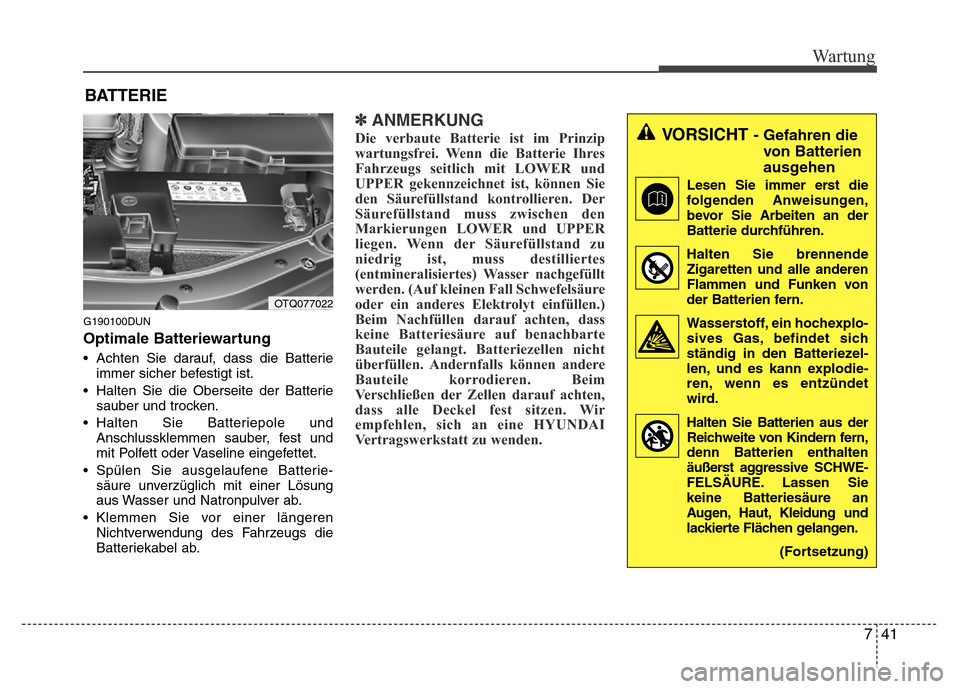

BATTERIE
G190100DUN
Optimale Batteriewartung
• Achten Sie darauf, dass die Batterie
immer sicher befestigt ist.
• Halten Sie die Oberseite der Batterie
sauber und trocken.
• Halten Sie Batteriepole und
Anschlussklemmen sauber, fest und
mit Polfett oder Vaseline eingefettet.
• Spülen Sie ausgelaufene Batterie-
säure unverzüglich mit einer Lösung
aus Wasser und Natronpulver ab.
• Klemmen Sie vor einer längeren
Nichtverwendung des Fahrzeugs die
Batteriekabel ab.
✽ANMERKUNG
Die verbaute Batterie ist im Prinzip
wartungsfrei. Wenn die Batterie Ihres
Fahrzeugs seitlich mit LOWER und
UPPER gekennzeichnet ist, können Sie
den Säurefüllstand kontrollieren. Der
Säurefüllstand muss zwischen den
Markierungen LOWER und UPPER
liegen. Wenn der Säurefüllstand zu
niedrig ist, muss destilliertes
(entmineralisiertes) Wasser nachgefüllt
werden. (Auf kleinen Fall Schwefelsäure
oder ein anderes Elektrolyt einfüllen.)
Beim Nachfüllen darauf achten, dass
keine Batteriesäure auf benachbarte
Bauteile gelangt. Batteriezellen nicht
überfüllen. Andernfalls können andere
Bauteile korrodieren. Beim
Verschließen der Zellen darauf achten,
dass alle Deckel fest sitzen. Wir
empfehlen, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
OTQ077022
VORSICHT - Gefahren die
von Batterien
ausgehen
Lesen Sie immer erst die
folgenden Anweisungen,
bevor Sie Arbeiten an der
Batterie durchführen.
Halten Sie brennende
Zigaretten und alle anderen
Flammen und Funken von
der Batterien fern.
Wasserstoff, ein hochexplo
-sives Gas, befindet sich
ständig in den Batteriezel-len, und es kann explodie-ren, wenn es entzündet
wird.
Halten Sie Batterien aus der
Reichweite von Kindern fern,
denn Batterien enthalten
äußerst aggressive SCHWE
-FELSÄURE. Lassen Sie
keine Batteriesäure an
Augen, Haut, Kleidung und
lackierte Flächen gelangen.
(Fortsetzung)

Wartung
42 7

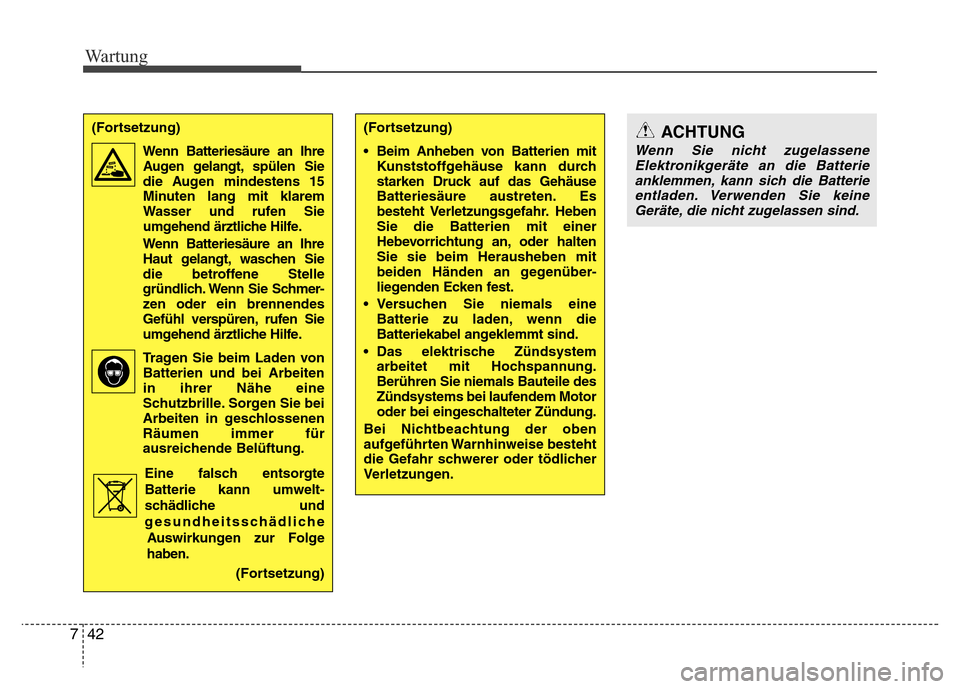

(Fortsetzung)
Wenn Batteriesäure an Ihre
Augen gelangt, spülen Sie
die Augen mindestens 15
Minuten lang mit klarem
Wasser und rufen Sie
umgehend ärztliche Hilfe.
Wenn Batteriesäure an Ihre
Haut gelangt, waschen Sie
die betroffene Stelle
gründlich. Wenn Sie Schmer
-zen oder ein brennendes
Gefühl verspüren, rufen Sie
umgehend ärztliche Hilfe.
Tragen Sie beim Laden von
Batterien und bei Arbeiten
in ihrer Nähe eine
Schutzbrille. Sorgen Sie bei
Arbeiten in geschlossenen
Räumen immer für
ausreichende Belüftung.
Eine falsch entsorgte
Batterie kann umwelt
-
schädliche und
gesundheitsschädliche
Auswirkungen zur Folge
haben.
(Fortsetzung)
(Fortsetzung)
• Beim Anheben von Batterien mit
Kunststoffgehäuse kann durch
starken Druck auf das Gehäuse
Batteriesäure austreten. Es
besteht Verletzungsgefahr. Heben
Sie die Batterien mit einer
Hebevorrichtung an, oder halten
Sie sie beim Herausheben mit
beiden Händen an gegenüber
-liegenden Ecken fest.
•Versuchen Sie niemals eine
Batterie zu laden, wenn die
Batteriekabel angeklemmt sind.
• Das elektrische Zündsystem
arbeitet mit Hochspannung.
Berühren Sie niemals Bauteile des
Zündsystems bei laufendem Motor
oder bei eingeschalteter Zündung.
Bei Nichtbeachtung der oben
aufgeführten Warnhinweise besteht
die Gefahr schwerer oder tödlicher
Verletzungen.
ACHTUNG
Wenn Sie nicht zugelassene
Elektronikgeräte an die Batterie
anklemmen, kann sich die Batterie
entladen. Verwenden Sie keine
Geräte, die nicht zugelassen sind.

743
Wartung

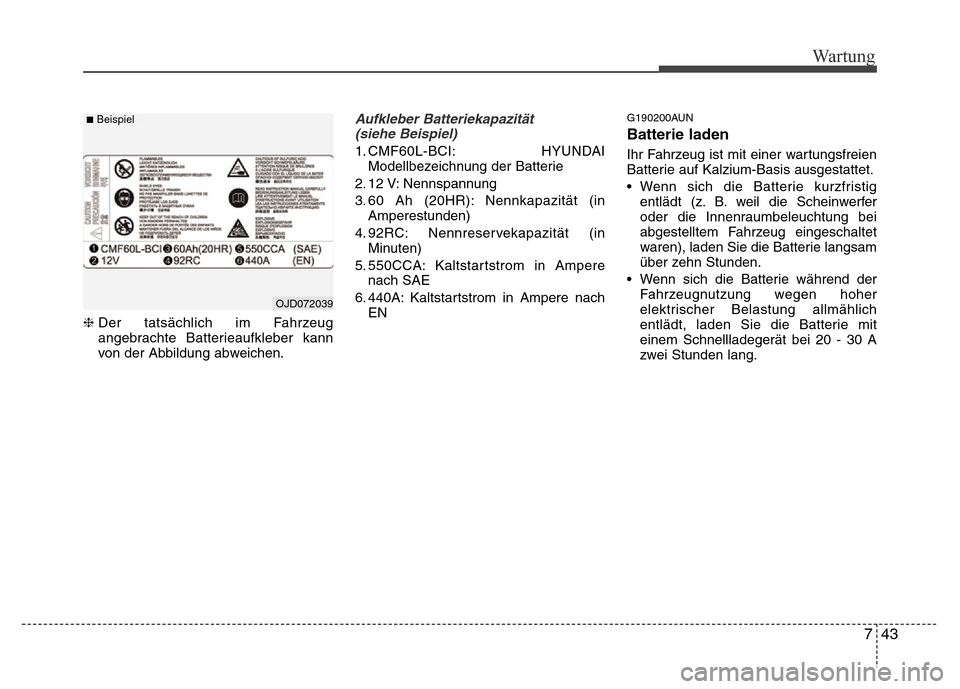

❈ Der tatsächlich im Fahrzeug
angebrachte Batterieaufkleber kann
von der Abbildung abweichen.
Aufkleber Batteriekapazität
(siehe Beispiel)
1. CMF60L-BCI: HYUNDAI
Modellbezeichnung der Batterie
2. 12 V: Nennspannung
3. 60 Ah (20HR): Nennkapazität (in
Amperestunden)
4. 92RC: Nennreservekapazität (in
Minuten)
5. 550CCA: Kaltstartstrom in Ampere
nach SAE
6. 440A: Kaltstartstrom in Ampere nach
EN
G190200AUN
Batterie laden
Ihr Fahrzeug ist mit einer wartungsfreien
Batterie auf Kalzium-Basis ausgestattet.
• Wenn sich die Batterie kurzfristig
entlädt (z. B. weil die Scheinwerfer
oder die Innenraumbeleuchtung bei
abgestelltem Fahrzeug eingeschaltet
waren), laden Sie die Batterie langsam
über zehn Stunden.
• Wenn sich die Batterie während der
Fahrzeugnutzung wegen hoher
elektrischer Belastung allmählich
entlädt, laden Sie die Batterie mit
einem Schnellladegerät bei 20 - 30 A
zwei Stunden lang.
OJD072039
■Beispiel

Wartung
44 7

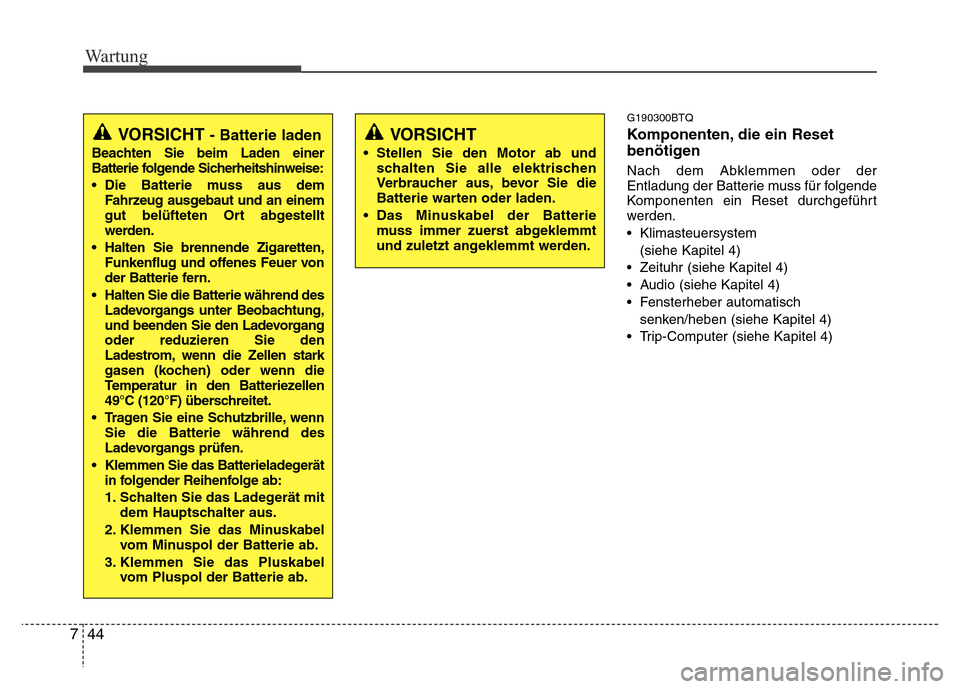

G190300BTQ
Komponenten, die ein Reset
benötigen
Nach dem Abklemmen oder der
Entladung der Batterie muss für folgende
Komponenten ein Reset durchgeführt
werden.
• Klimasteuersystem
(siehe Kapitel 4)
• Zeituhr (siehe Kapitel 4)
• Audio (siehe Kapitel 4)
• Fensterheber automatisch
senken/heben (siehe Kapitel 4)
• Trip-Computer (siehe Kapitel 4)
VORSICHT
• Stellen Sie den Motor ab und
schalten Sie alle elektrischen
Verbraucher aus, bevor Sie die
Batterie warten oder laden.
• Das Minuskabel der Batterie
muss immer zuerst abgeklemmt
und zuletzt angeklemmt werden.
VORSICHT - Batterie laden
Beachten Sie beim Laden einer
Batterie folgende Sicherheitshinweise:
• Die Batterie muss aus dem
Fahrzeug ausgebaut und an einem
gut belüfteten Ort abgestellt
werden.
• Halten Sie brennende Zigaretten,
Funkenflug und offenes Feuer von
der Batterie fern.
• Halten Sie die Batterie während des
Ladevorgangs unter Beobachtung,
und beenden Sie den Ladevorgang
oder reduzieren Sie den
Ladestrom, wenn die Zellen stark
gasen (kochen) oder wenn die
Temperatur in den Batteriezellen
49°C (120°F) überschreitet.
• Tragen Sie eine Schutzbrille, wenn
Sie die Batterie während des
Ladevorgangs prüfen.
• Klemmen Sie das Batterieladegerät
in folgender Reihenfolge ab:
1. Schalten Sie das Ladegerät mit
dem Hauptschalter aus.
2. Klemmen Sie das Minuskabel
vom Minuspol der Batterie ab.
3. Klemmen Sie das Pluskabel
vom Pluspol der Batterie ab.
