2016 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

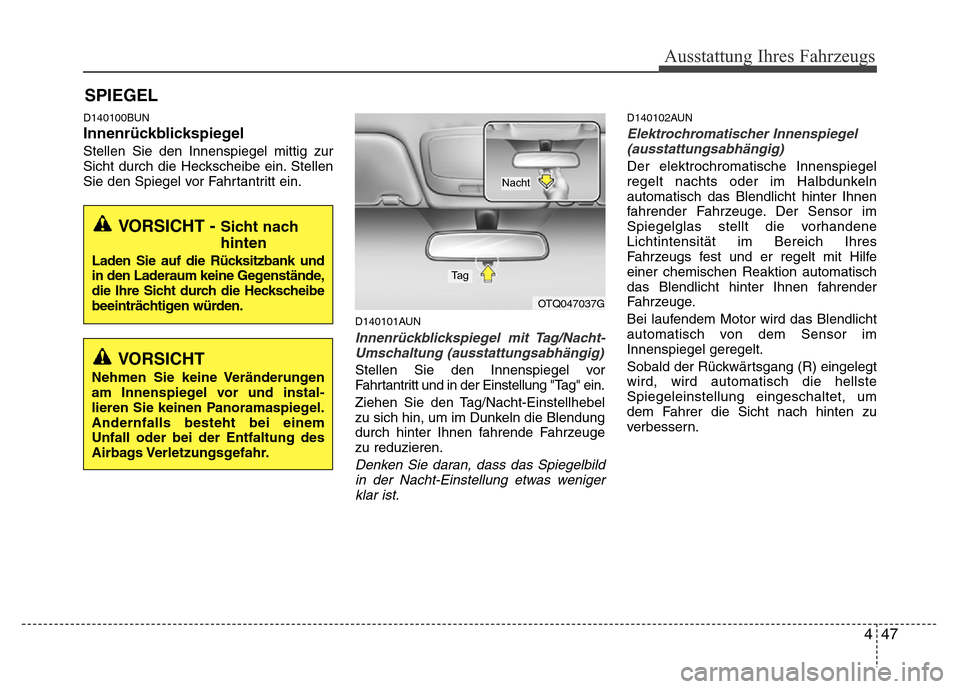

447
Ausstattung Ihres Fahrzeugs
SPIEGEL
D140100BUN
Innenrückblickspiegel
Stellen Sie den Innenspiegel mittig zur
Sicht durch die Heckscheibe ein. Stellen
Sie den Spiegel vor Fahrtantritt ein.
D140101AUN
Innenrückblickspiegel mit Tag/Nacht-
Umschaltung (ausstattungsabhängig)
Stellen Sie den Innenspiegel vor
Fahrtantritt und in der Einstellung "Tag" ein.
Ziehen Sie den Tag/Nacht-Einstellhebel
zu sich hin, um im Dunkeln die Blendung
durch hinter Ihnen fahrende Fahrzeuge
zu reduzieren.
Denken Sie daran, dass das Spiegelbild
in der Nacht-Einstellung etwas weniger
klar ist.
D140102AUN
Elektrochromatischer Innenspiegel
(ausstattungsabhängig)
Der elektrochromatische Innenspiegel
regelt nachts oder im Halbdunkeln
automatisch das Blendlicht hinter Ihnen
fahrender Fahrzeuge. Der Sensor im
Spiegelglas stellt die vorhandene
Lichtintensität im Bereich Ihres
Fahrzeugs fest und er regelt mit Hilfe
einer chemischen Reaktion automatisch
das Blendlicht hinter Ihnen fahrender
Fahrzeuge.
Bei laufendem Motor wird das Blendlicht
automatisch von dem Sensor im
Innenspiegel geregelt.
Sobald der Rückwärtsgang (R) eingelegt
wird, wird automatisch die hellste
Spiegeleinstellung eingeschaltet, um
dem Fahrer die Sicht nach hinten zu
verbessern.
VORSICHT - Sicht nach
hinten
Laden Sie auf die Rücksitzbank und
in den Laderaum keine Gegenstände,
die Ihre Sicht durch die Heckscheibe
beeinträchtigen würden.
OTQ047037G
Nacht
Ta g
VORSICHT
Nehmen Sie keine Veränderungen
am Innenspiegel vor und instal-lieren Sie keinen Panoramaspiegel.
Andernfalls besteht bei einem
Unfall oder bei der Entfaltung des
Airbags Verletzungsgefahr.

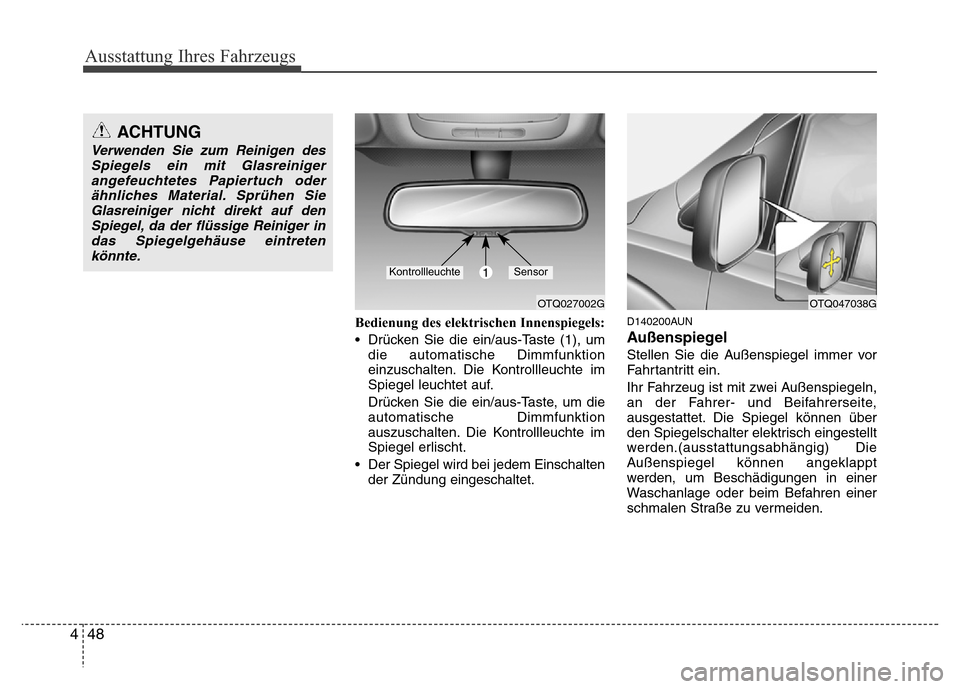

Ausstattung Ihres Fahrzeugs
48 4
Bedienung des elektrischen Innenspiegels:
• Drücken Sie die ein/aus-Taste (1), um
die automatische Dimmfunktion
einzuschalten. Die Kontrollleuchte im
Spiegel leuchtet auf.
Drücken Sie die ein/aus-Taste, um die
automatische Dimmfunktion
auszuschalten. Die Kontrollleuchte im
Spiegel erlischt.
• Der Spiegel wird bei jedem Einschalten
der Zündung eingeschaltet.D140200AUN
Außenspiegel
Stellen Sie die Außenspiegel immer vor
Fahrtantritt ein.
Ihr Fahrzeug ist mit zwei Außenspiegeln,
an der Fahrer- und Beifahrerseite,
ausgestattet. Die Spiegel können über
den Spiegelschalter elektrisch eingestellt
werden.(ausstattungsabhängig) Die
Außenspiegel können angeklappt
werden, um Beschädigungen in einer
Waschanlage oder beim Befahren einer
schmalen Straße zu vermeiden.
OTQ027002GOTQ047038G
1KontrollleuchteSensor
ACHTUNG
Verwenden Sie zum Reinigen des
Spiegels ein mit Glasreiniger
angefeuchtetes Papiertuch oder
ähnliches Material. Sprühen Sie
Glasreiniger nicht direkt auf den
Spiegel, da der flüssige Reiniger in
das Spiegelgehäuse eintreten
könnte.

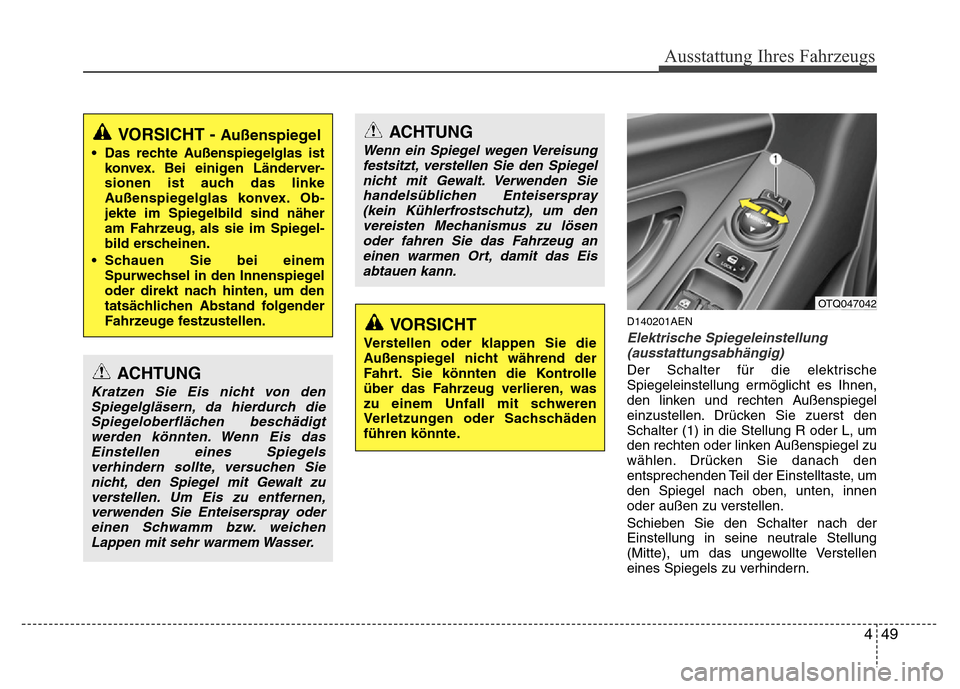

449
Ausstattung Ihres Fahrzeugs
D140201AEN
Elektrische Spiegeleinstellung
(ausstattungsabhängig)
Der Schalter für die elektrische
Spiegeleinstellung ermöglicht es Ihnen,
den linken und rechten Außenspiegel
einzustellen. Drücken Sie zuerst den
Schalter (1) in die Stellung R oder L, um
den rechten oder linken Außenspiegel zu
wählen. Drücken Sie danach den
entsprechenden Teil der Einstelltaste, um
den Spiegel nach oben, unten, innen
oder außen zu verstellen.
Schieben Sie den Schalter nach der
Einstellung in seine neutrale Stellung
(Mitte), um das ungewollte Verstellen
eines Spiegels zu verhindern.
ACHTUNG
Wenn ein Spiegel wegen Vereisung
festsitzt, verstellen Sie den Spiegel
nicht mit Gewalt. Verwenden Sie
handelsüblichen Enteiserspray
(kein Kühlerfrostschutz), um den
vereisten Mechanismus zu lösen
oder fahren Sie das Fahrzeug an
einen warmen Ort, damit das Eis
abtauen kann.
VORSICHT
Verstellen oder klappen Sie die
Außenspiegel nicht während der
Fahrt. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall mit schweren
Verletzungen oder Sachschäden
führen könnte.
OTQ047042
VORSICHT - Außenspiegel
• Das rechte Außenspiegelglas ist
konvex. Bei einigen Länderver-sionen ist auch das linke
Außenspiegelglas konvex. Ob-jekte im Spiegelbild sind näher
am Fahrzeug, als sie im Spiegel-bild erscheinen.
•Schauen Sie bei einem
Spurwechsel in den Innenspiegel
oder direkt nach hinten, um den
tatsächlichen Abstand folgender
Fahrzeuge festzustellen.
ACHTUNG
Kratzen Sie Eis nicht von den
Spiegelgläsern, da hierdurch die
Spiegeloberflächen beschädigt
werden könnten. Wenn Eis das
Einstellen eines Spiegels
verhindern sollte, versuchen Sie
nicht, den Spiegel mit Gewalt zu
verstellen. Um Eis zu entfernen,
verwenden Sie Enteiserspray oder
einen Schwamm bzw. weichen
Lappen mit sehr warmem Wasser.

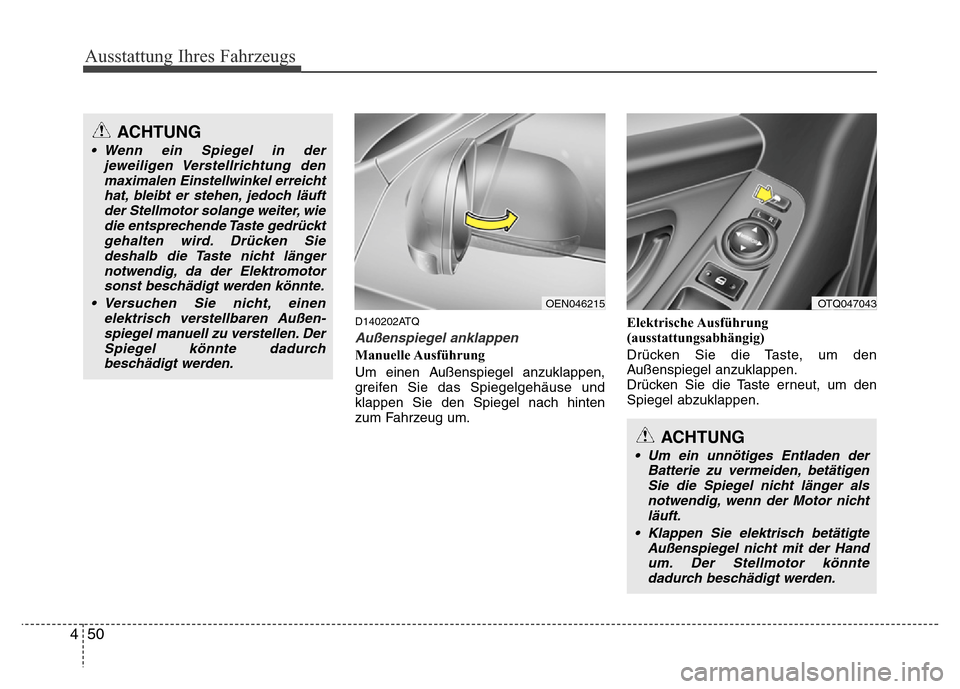

Ausstattung Ihres Fahrzeugs
50 4
D140202ATQ
Außenspiegel anklappen
Manuelle Ausführung
Um einen Außenspiegel anzuklappen,
greifen Sie das Spiegelgehäuse und
klappen Sie den Spiegel nach hinten
zum Fahrzeug um.Elektrische Ausführung
(ausstattungsabhängig)
Drücken Sie die Taste, um den
Außenspiegel anzuklappen.
Drücken Sie die Taste erneut, um den
Spiegel abzuklappen.
OEN046215
ACHTUNG
• Wenn ein Spiegel in der
jeweiligen Verstellrichtung den
maximalen Einstellwinkel erreicht
hat, bleibt er stehen, jedoch läuft
der Stellmotor solange weiter, wie
die entsprechende Taste gedrückt
gehalten wird. Drücken Sie
deshalb die Taste nicht länger
notwendig, da der Elektromotor
sonst beschädigt werden könnte.
• Versuchen Sie nicht, einen
elektrisch verstellbaren Außen
-spiegel manuell zu verstellen. Der
Spiegel könnte dadurch
beschädigt werden.
OTQ047043
ACHTUNG
• Um ein unnötiges Entladen der
Batterie zu vermeiden, betätigen
Sie die Spiegel nicht länger als
notwendig, wenn der Motor nicht
läuft.
• Klappen Sie elektrisch betätigte
Außenspiegel nicht mit der Hand
um. Der Stellmotor könnte
dadurch beschädigt werden.

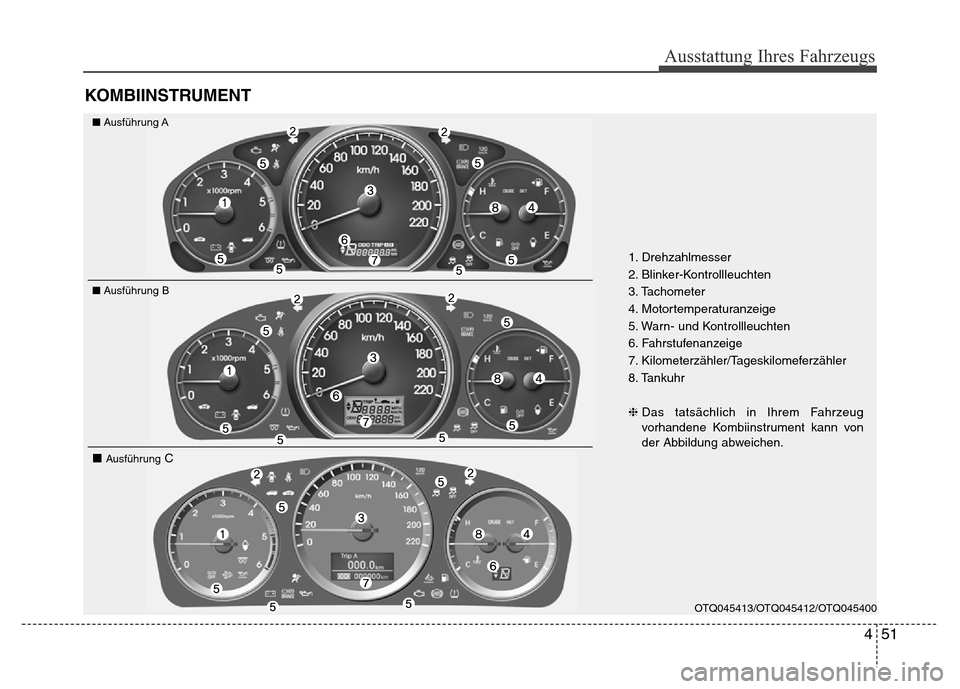

451
Ausstattung Ihres Fahrzeugs
KOMBIINSTRUMENT
1. Drehzahlmesser
2. Blinker-Kontrollleuchten
3. Tachometer
4. Motortemperaturanzeige
5. Warn- und Kontrollleuchten
6. Fahrstufenanzeige
7. Kilometerzähler/Tageskilomeferzähler
8. Tankuhr
❈Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
OTQ045413/OTQ045412/OTQ045400
■AusführungC
■AusführungA
■AusführungB

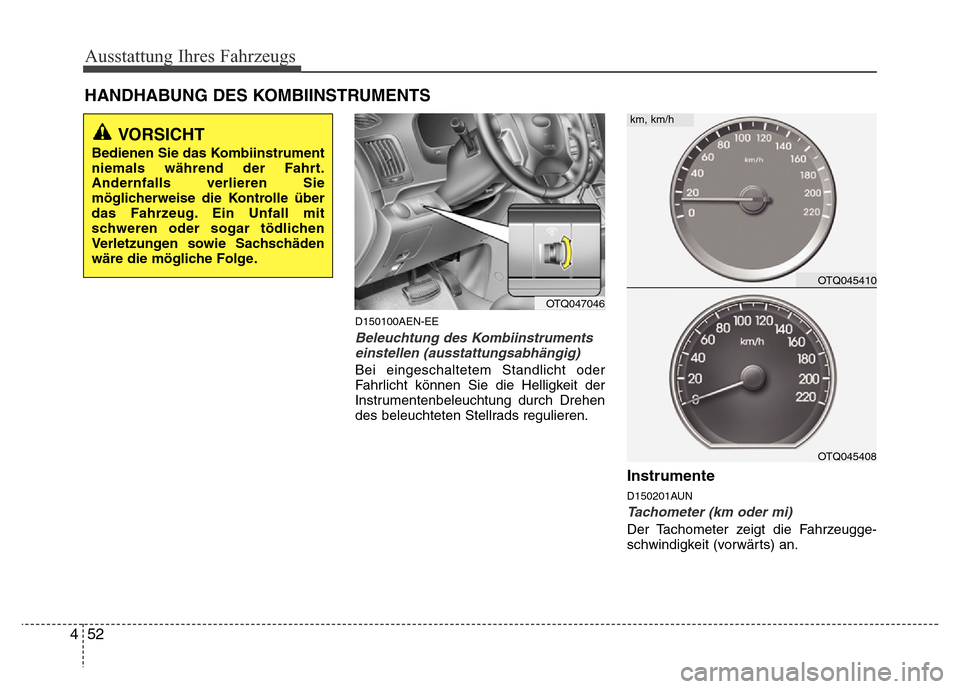

Ausstattung Ihres Fahrzeugs
52 4
HANDHABUNG DES KOMBIINSTRUMENTS
D150100AEN-EE
Beleuchtung des Kombiinstruments
einstellen (ausstattungsabhängig)
Bei eingeschaltetem Standlicht oder
Fahrlicht können Sie die Helligkeit der
Instrumentenbeleuchtung durch Drehen
des beleuchteten Stellrads regulieren.
Instrumente
D150201AUN
Tachometer (km oder mi)
Der Tachometer zeigt die Fahrzeugge-
schwindigkeit (vorwärts) an.
OTQ047046
VORSICHT
Bedienen Sie das Kombiinstrument
niemals während der Fahrt.
Andernfalls verlieren Sie
möglicherweise die Kontrolle über
das Fahrzeug. Ein Unfall mit
schweren oder sogar tödlichen
Verletzungen sowie Sachschäden
wäre die mögliche Folge.
OTQ045410
OTQ045408
km, km/h

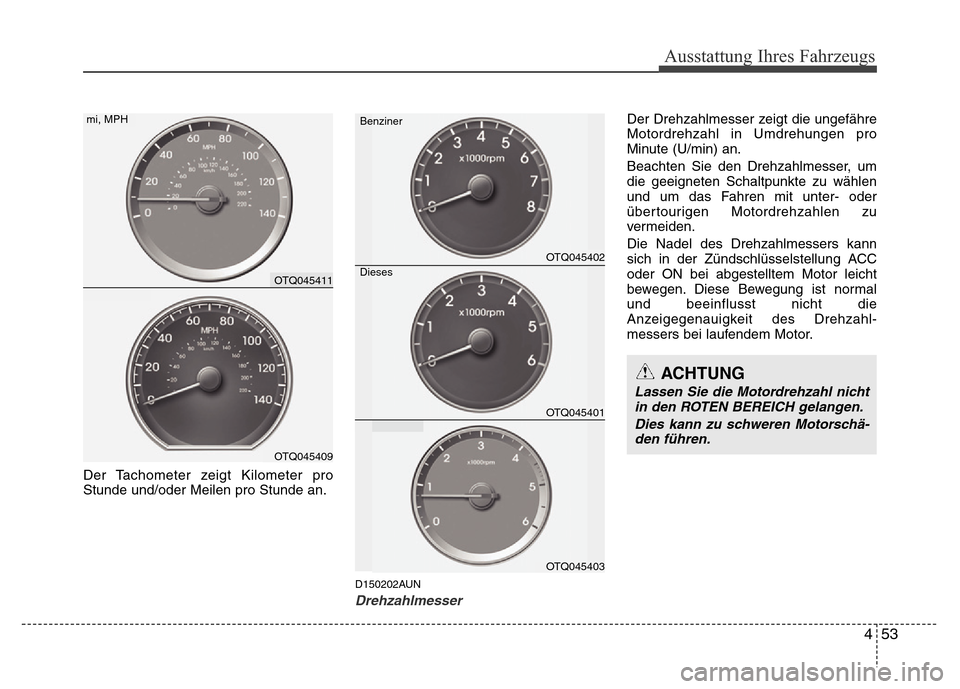

453
Ausstattung Ihres Fahrzeugs
Der Tachometer zeigt Kilometer pro
Stunde und/oder Meilen pro Stunde an.
D150202AUN
Drehzahlmesser
Der Drehzahlmesser zeigt die ungefähre
Motordrehzahl in Umdrehungen pro
Minute (U/min) an.
Beachten Sie den Drehzahlmesser, um
die geeigneten Schaltpunkte zu wählen
und um das Fahren mit unter- oder
übertourigen Motordrehzahlen zu
vermeiden.
Die Nadel des Drehzahlmessers kann
sich in der Zündschlüsselstellung ACC
oder ON bei abgestelltem Motor leicht
bewegen. Diese Bewegung ist normal
und beeinflusst nicht die
Anzeigegenauigkeit des Drehzahl-
messers bei laufendem Motor.
ACHTUNG
Lassen Sie die Motordrehzahl nicht
in den ROTEN BEREICH gelangen.
Dies kann zu schweren Motorschä
-den führen.
OTQ045411
OTQ045409
mi, MPH
OTQ045401
OTQ045403
Benziner
Dieses
OTQ045402

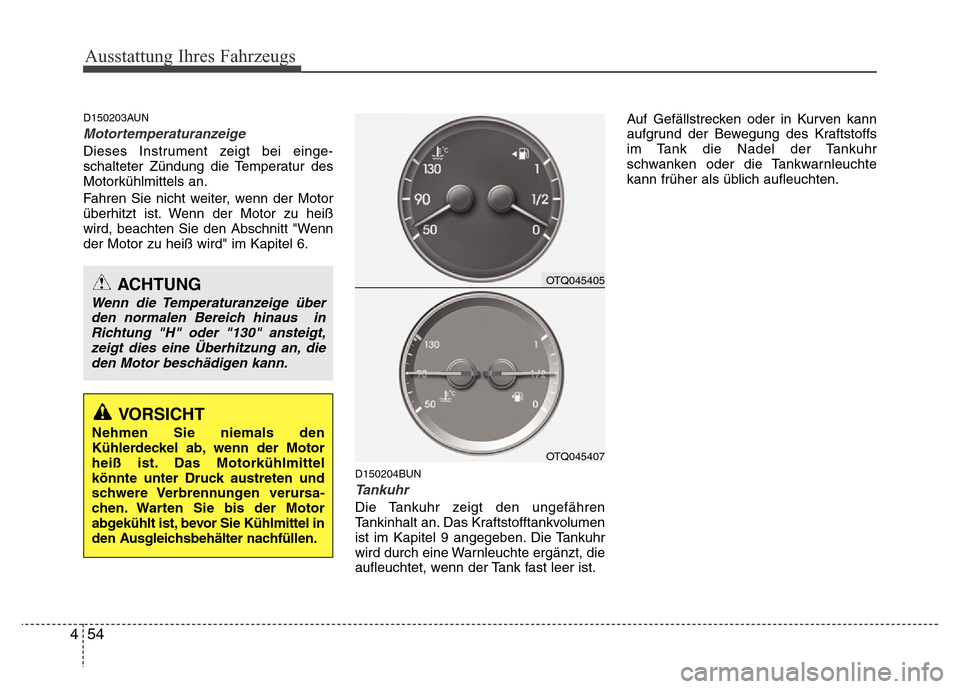

Ausstattung Ihres Fahrzeugs
54 4
D150203AUN
Motortemperaturanzeige
Dieses Instrument zeigt bei einge-
schalteter Zündung die Temperatur des
Motorkühlmittels an.
Fahren Sie nicht weiter, wenn der Motor
überhitzt ist. Wenn der Motor zu heiß
wird, beachten Sie den Abschnitt "Wenn
der Motor zu heiß wird" im Kapitel 6.
D150204BUN
Tankuhr
Die Tankuhr zeigt den ungefähren
Tankinhalt an. Das Kraftstofftankvolumen
ist im Kapitel 9 angegeben. Die Tankuhr
wird durch eine Warnleuchte ergänzt, die
aufleuchtet, wenn der Tank fast leer ist.Auf Gefällstrecken oder in Kurven kann
aufgrund der Bewegung des Kraftstoffs
im Tank die Nadel der Tankuhr
schwanken oder die Tankwarnleuchte
kann früher als üblich aufleuchten.
ACHTUNG
Wenn die Temperaturanzeige über
den normalen Bereich hinaus in
Richtung "H" oder "130" ansteigt,
zeigt dies eine Überhitzung an, die
den Motor beschädigen kann.
VORSICHT
Nehmen Sie niemals den
Kühlerdeckel ab, wenn der Motor
heiß ist. Das Motorkühlmittel
könnte unter Druck austreten und
schwere Verbrennungen verursa
-chen. Warten Sie bis der Motor
abgekühlt ist, bevor Sie Kühlmittel in
den Ausgleichsbehälter nachfüllen.
OTQ045405
OTQ045407
