2016 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

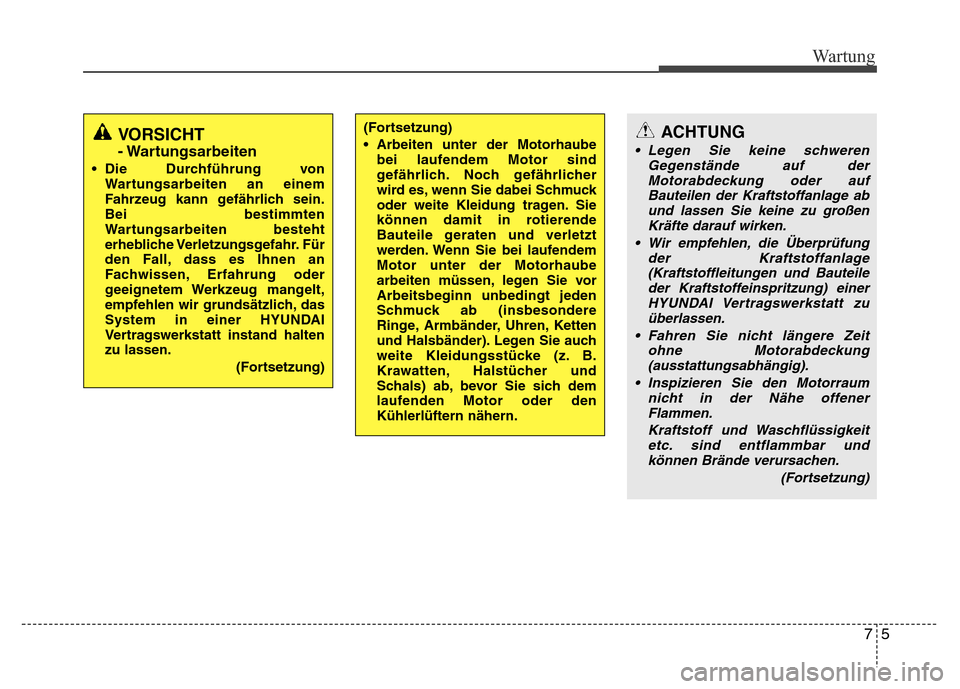

75
Wartung
VORSICHT
- Wartungsarbeiten
• Die Durchführung von
Wartungsarbeiten an einem
Fahrzeug kann gefährlich sein.
Bei bestimmten
Wartungsarbeiten besteht
erhebliche Verletzungsgefahr. Für
den Fall, dass es Ihnen an
Fachwissen, Erfahrung oder
geeignetem Werkzeug mangelt,
empfehlen wir grundsätzlich, das
System in einer HYUNDAI
Vertragswerkstatt instand halten
zu lassen.
(Fortsetzung)
(Fortsetzung)
• Arbeiten unter der Motorhaube
bei laufendem Motor sind
gefährlich. Noch gefährlicher
wird es, wenn Sie dabei Schmuck
oder weite Kleidung tragen. Sie
können damit in rotierende
Bauteile geraten und verletzt
werden. Wenn Sie bei laufendem
Motor unter der Motorhaube
arbeiten müssen, legen Sie vor
Arbeitsbeginn unbedingt jeden
Schmuck ab (insbesondere
Ringe, Armbänder, Uhren, Ketten
und Halsbänder). Legen Sie auch
weite Kleidungsstücke (z. B.
Krawatten, Halstücher und
Schals) ab, bevor Sie sich dem
laufenden Motor oder den
Kühlerlüftern nähern.ACHTUNG
• Legen Sie keine schweren
Gegenstände auf der
Motorabdeckung oder auf
Bauteilen der Kraftstoffanlage ab
und lassen Sie keine zu großen
Kräfte darauf wirken.
• Wir empfehlen, die Überprüfung
der Kraftstoffanlage
(Kraftstoffleitungen und Bauteile
der Kraftstoffeinspritzung) einer
HYUNDAI Vertragswerkstatt zu
überlassen.
• Fahren Sie nicht längere Zeit
ohne Motorabdeckung
(ausstattungsabhängig).
• Inspizieren Sie den Motorraum
nicht in der Nähe offener
Flammen.
Kraftstoff und Waschflüssigkeit
etc. sind entflammbar und
können Brände verursachen.
(Fortsetzung)

Wartung
6 7
G020300ATQ
VORSICHT- Dieselmotor
Arbeiten Sie niemals bei laufendem
Motor an der Einspritzanlage.
Warten Sie nach dem Abstellen des
Motors mindestens 30 Sekunden,
bevor Sie mit der Arbeit beginnen.
Einspritzpumpe, Verteilerrohr,
Injektoren und deren Leitungen
stehen auch nach dem Abstellen
des Motors unter hohem Druck.
Unter hohem Druck austretender
Kraftstoff kann bei Körperkontakt zu
schweren Verletzungen führen.
Personen mit Herzschrittmachern
sollten sich dem Steuergerät und
dem Kabelstrang im Motorraum bei
laufendem Motor nicht weiter als auf
30 cm nähern, da die Starkströme
der elektronischen Motorsteuerung
starke Magnetfelder erzeugen.
(Fortsetzung)
• Klemmen Sie den Minuspol der
Batterie ab, bevor Sie die Batterie,
Zündkabel oder die Verkabelung
der Elektrik berühren. Andernfalls
besteht Stromschlaggefahr.
• Achten Sie beim Entfernen der
Innenraumverkleidung mit einem
Schlitzschraubendreher darauf,
die Verkleidung nicht zu
beschädigen.
• Lassen Sie beim Ersetzen oder
Reinigen von Glühlampen
Vorsicht walten, um
Verbrennungen und
Stromschläge zu vermeiden.

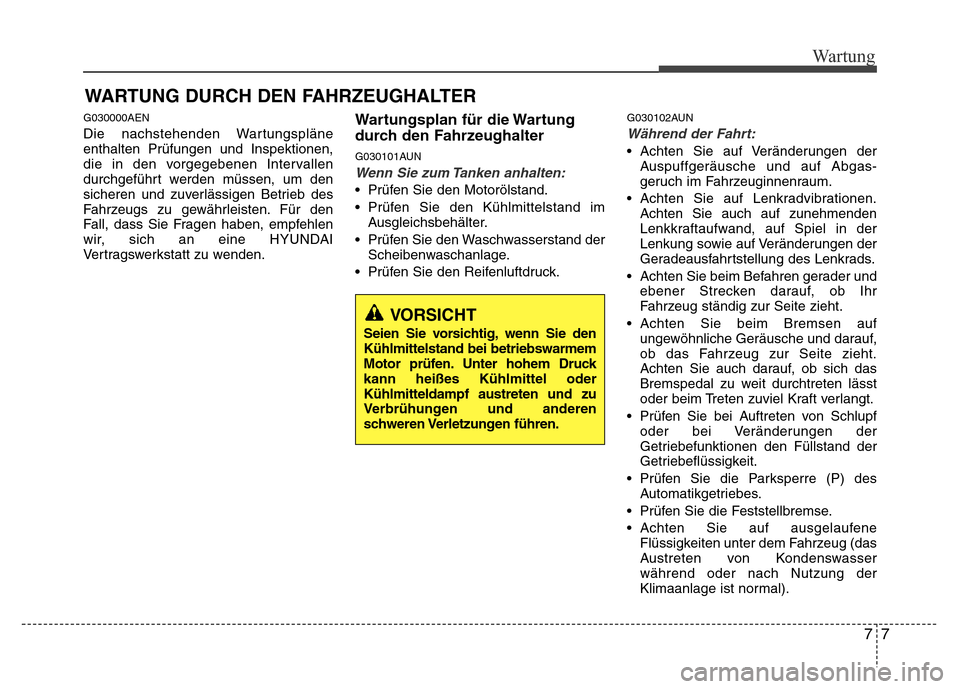

77
Wartung
WARTUNG DURCH DEN FAHRZEUGHALTER
G030000AEN
Die nachstehenden Wartungspläne
enthalten Prüfungen und Inspektionen,
die in den vorgegebenen Intervallen
durchgeführt werden müssen, um den
sicheren und zuverlässigen Betrieb des
Fahrzeugs zu gewährleisten. Für den
Fall, dass Sie Fragen haben, empfehlen
wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.Wartungsplan für die Wartung
durch den Fahrzeughalter
G030101AUN
Wenn Sie zum Tanken anhalten:
• Prüfen Sie den Motorölstand.
• Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
• Prüfen Sie den Waschwasserstand der
Scheibenwaschanlage.
• Prüfen Sie den Reifenluftdruck.
G030102AUN
Während der Fahrt:
• Achten Sie auf Veränderungen der
Auspuffgeräusche und auf Abgas-
geruch im Fahrzeuginnenraum.
• Achten Sie auf Lenkradvibrationen.
Achten Sie auch auf zunehmenden
Lenkkraftaufwand, auf Spiel in der
Lenkung sowie auf Veränderungen der
Geradeausfahrtstellung des Lenkrads.
• Achten Sie beim Befahren gerader und
ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
• Achten Sie beim Bremsen auf
ungewöhnliche Geräusche und darauf,
ob das Fahrzeug zur Seite zieht.
Achten Sie auch darauf, ob sich das
Bremspedal zu weit durchtreten lässt
oder beim Treten zuviel Kraft verlangt.
• Prüfen Sie bei Auftreten von Schlupf
oder bei Veränderungen der
Getriebefunktionen den Füllstand der
Getriebeflüssigkeit.
• Prüfen Sie die Parksperre (P) des
Automatikgetriebes.
• Prüfen Sie die Feststellbremse.
• Achten Sie auf ausgelaufene
Flüssigkeiten unter dem Fahrzeug (das
Austreten von Kondenswasser
während oder nach Nutzung der
Klimaanlage ist normal).
VORSICHT
Seien Sie vorsichtig, wenn Sie den
Kühlmittelstand bei betriebswarmem
Motor prüfen. Unter hohem Druck
kann heißes Kühlmittel oder
Kühlmitteldampf austreten und zu
Verbrühungen und anderen
schweren Verletzungen führen.

Wartung

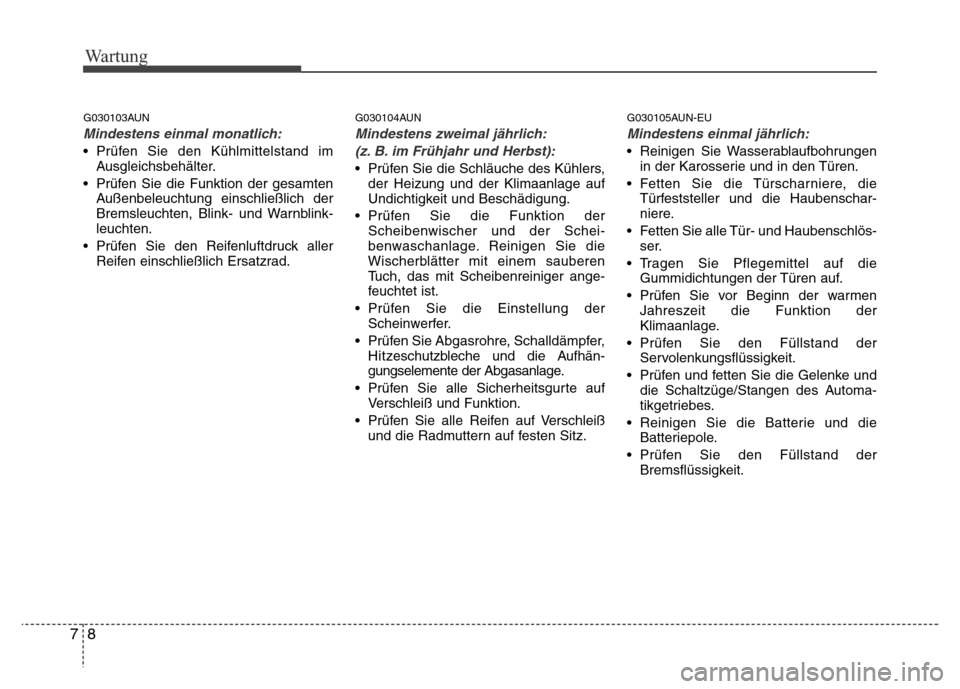

8 7
G030103AUN
Mindestens einmal monatlich:
• Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
• Prüfen Sie die Funktion der gesamten
Außenbeleuchtung einschließlich der
Bremsleuchten, Blink- und Warnblink-
leuchten.
• Prüfen Sie den Reifenluftdruck aller
Reifen einschließlich Ersatzrad.
G030104AUN
Mindestens zweimal jährlich:
(z. B. im Frühjahr und Herbst):
• Prüfen Sie die Schläuche des Kühlers,
der Heizung und der Klimaanlage auf
Undichtigkeit und Beschädigung.
• Prüfen Sie die Funktion der
Scheibenwischer und der Schei-
benwaschanlage. Reinigen Sie die
Wischerblätter mit einem sauberen
Tuch, das mit Scheibenreiniger ange-
feuchtet ist.
• Prüfen Sie die Einstellung der
Scheinwerfer.
• Prüfen Sie Abgasrohre, Schalldämpfer,
Hitzeschutzbleche und die Aufhän-
gungselemente der Abgasanlage.
• Prüfen Sie alle Sicherheitsgurte auf
Verschleiß und Funktion.
• Prüfen Sie alle Reifen auf Verschleiß
und die Radmuttern auf festen Sitz.
G030105AUN-EU
Mindestens einmal jährlich:
• Reinigen Sie Wasserablaufbohrungen
in der Karosserie und in den Türen.
• Fetten Sie die Türscharniere, die
Türfeststeller und die Haubenschar-
niere.
• Fetten Sie alle Tür- und Haubenschlös-
ser.
• Tragen Sie Pflegemittel auf die
Gummidichtungen der Türen auf.
• Prüfen Sie vor Beginn der warmen
Jahreszeit die Funktion der
Klimaanlage.
• Prüfen Sie den Füllstand der
Servolenkungsflüssigkeit.
• Prüfen und fetten Sie die Gelenke und
die Schaltzüge/Stangen des Automa-
tikgetriebes.
• Reinigen Sie die Batterie und die
Batteriepole.
• Prüfen Sie den Füllstand der
Bremsflüssigkeit.

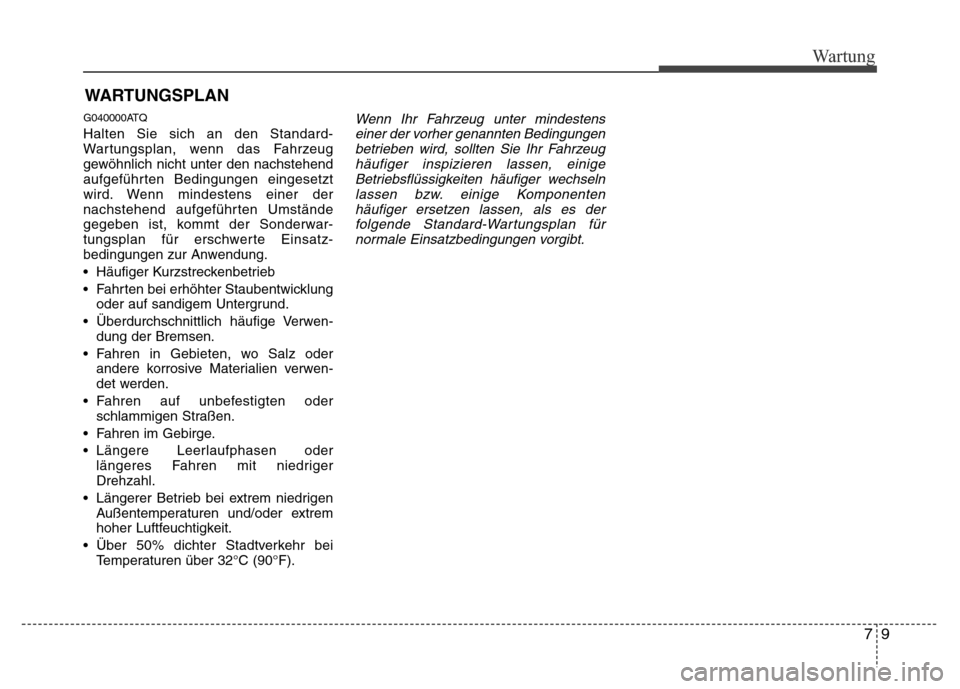

79
Wartung
WARTUNGSPLAN
G040000ATQ
Halten Sie sich an den Standard-
Wartungsplan, wenn das Fahrzeug
gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt
wird. Wenn mindestens einer der
nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwar-
tungsplan für erschwerte Einsatz-
bedingungen zur Anwendung.
• Häufiger Kurzstreckenbetrieb
• Fahrten bei erhöhter Staubentwicklung
oder auf sandigem Untergrund.
• Überdurchschnittlich häufige Verwen-
dung der Bremsen.
• Fahren in Gebieten, wo Salz oder
andere korrosive Materialien verwen-
det werden.
• Fahren auf unbefestigten oder
schlammigen Straßen.
• Fahren im Gebirge.
• Längere Leerlaufphasen oder
längeres Fahren mit niedriger
Drehzahl.
• Längerer Betrieb bei extrem niedrigen
Außentemperaturen und/oder extrem
hoher Luftfeuchtigkeit.
• Über 50% dichter Stadtverkehr bei
Temperaturen über 32°C (90°F).Wenn Ihr Fahrzeug unter mindestens
einer der vorher genannten Bedingungen
betrieben wird, sollten Sie Ihr Fahrzeug
häufiger inspizieren lassen, einige
Betriebsflüssigkeiten häufiger wechseln
lassen bzw. einige Komponenten
häufiger ersetzen lassen, als es der
folgende Standard-Wartungsplan für
normale Einsatzbedingungen vorgibt.

Wartung

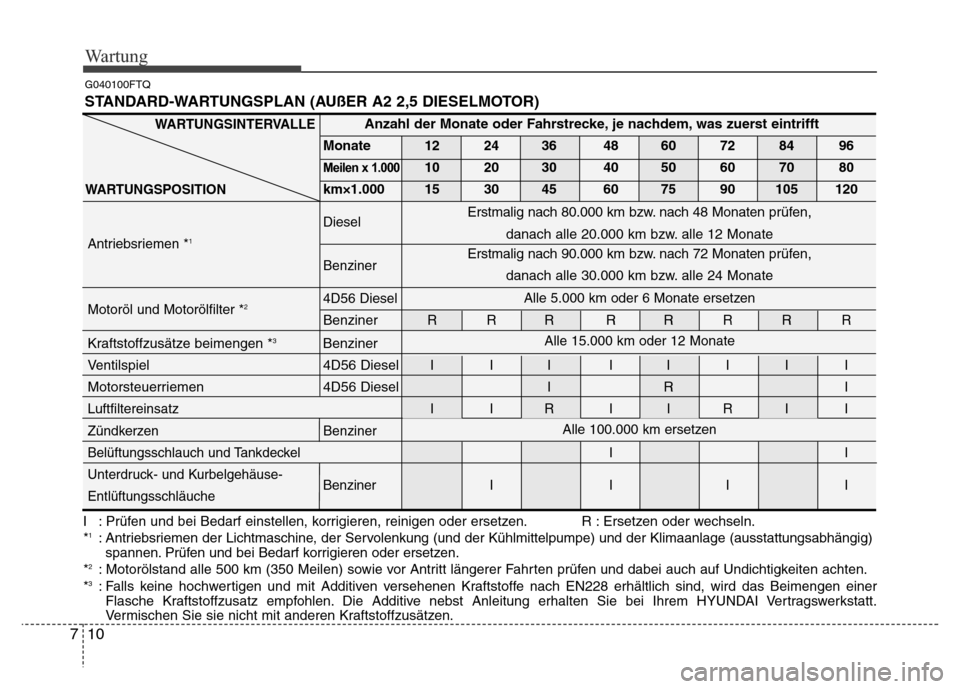

10 7
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen. R : Ersetzen oder wechseln.
*1: Antriebsriemen der Lichtmaschine, der Servolenkung (und der Kühlmittelpumpe) und der Klimaanlage (ausstattungsabhängig)
spannen. Prüfen und bei Bedarf korrigieren oder ersetzen.
*
2: Motorölstand alle 500 km (350 Meilen) sowie vor Antritt längerer Fahrten prüfen und dabei auch auf Undichtigkeiten achten.
*3: Falls keine hochwertigen und mit Additiven versehenen Kraftstoffe nach EN228 erhältlich sind, wird das Beimengen einer
Flasche Kraftstoffzusatz empfohlen. Die Additive nebst Anleitung erhalten Sie bei Ihrem HYUNDAI Vertragswerkstatt.
Vermischen Sie sie nicht mit anderen Kraftstoffzusätzen.
WARTUNGSINTERVALLE
WARTUNGSPOSITION
Alle 5.000 km oder 6 Monate ersetzen
Erstmalig nach 90.000 km bzw. nach 72 Monaten prüfen,
danach alle 30.000 km bzw. alle 24 Monate Erstmalig nach 80.000 km bzw. nach 48 Monaten prüfen,
danach alle 20.000 km bzw. alle 12 Monate
Alle 100.000 km ersetzen
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Diesel
Antriebsriemen *
1
Benziner
4D56 Diesel
Motoröl und Motorölfilter *
2
BenzinerRRR RRRRR
Kraftstoffzusätze beimengen *3Benziner
Ventilspiel 4D56 Diesel
III IIIII
Motorsteuerriemen 4D56 DieselIR I
Luftfiltereinsatz I I R I I R I I
Zündkerzen Benziner
Belüftungsschlauch und Tankdeckel I I
Unterdruck- und Kurbelgehäuse-
Benziner I I I I
Entlüftungsschläuche
Alle 15.000 km oder 12 Monate
G040100FTQ
STANDARD-WARTUNGSPLAN (AUßER A2 2,5 DIESELMOTOR)

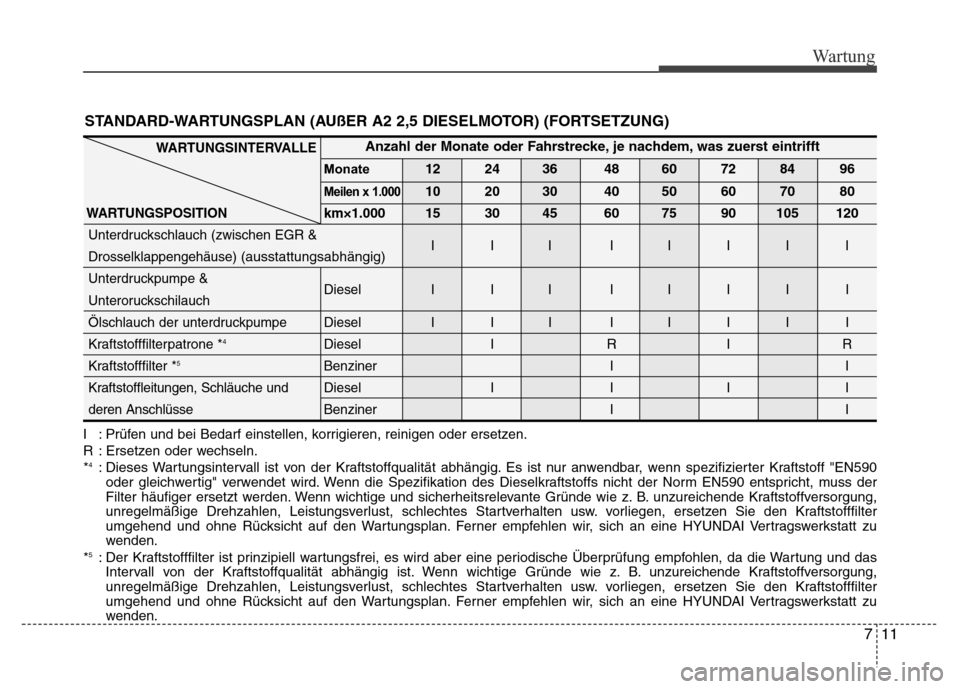

711
Wartung
STANDARD-WARTUNGSPLAN (AUßER A2 2,5 DIESELMOTOR) (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
4: Dieses Wartungsintervall ist von der Kraftstoffqualität abhängig. Es ist nur anwendbar, wenn spezifizierter Kraftstoff "EN590
oder gleichwertig" verwendet wird. Wenn die Spezifikation des Dieselkraftstoffs nicht der Norm EN590 entspricht, muss der
Filter häufiger ersetzt werden. Wenn wichtige und sicherheitsrelevante Gründe wie z. B. unzureichende Kraftstoffversorgung,
unregelmäßige Drehzahlen, Leistungsverlust, schlechtes Startverhalten usw. vorliegen, ersetzen Sie den Kraftstofffilter
umgehend und ohne Rücksicht auf den Wartungsplan. Ferner empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu
wenden.
*
5: Der Kraftstofffilter ist prinzipiell wartungsfrei, es wird aber eine periodische Überprüfung empfohlen, da die Wartung und das
Intervall von der Kraftstoffqualität abhängig ist. Wenn wichtige Gründe wie z. B. unzureichende Kraftstoffversorgung,
unregelmäßige Drehzahlen, Leistungsverlust, schlechtes Startverhalten usw. vorliegen, ersetzen Sie den Kraftstofffilter
umgehend und ohne Rücksicht auf den Wartungsplan. Ferner empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu
wenden.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Unterdruckschlauch (zwischen EGR &
III IIIII
Drosselklappengehäuse) (
ausstattungsabhängig)
Unterdruckpumpe &
Diesel I I I I I I I I
Unteroruckschilauch
Ölschlauch der unterdruckpumpe Diesel I I I I I I I I
Kraftstofffilterpatrone *
4Diesel I R I R
Kraftstofffilter *
5Benziner I I
Kraftstoffleitungen, Schläuche und Diesel I I I I
deren AnschlüsseBenziner I I
WARTUNGSINTERVALLE
WARTUNGSPOSITION

Wartung

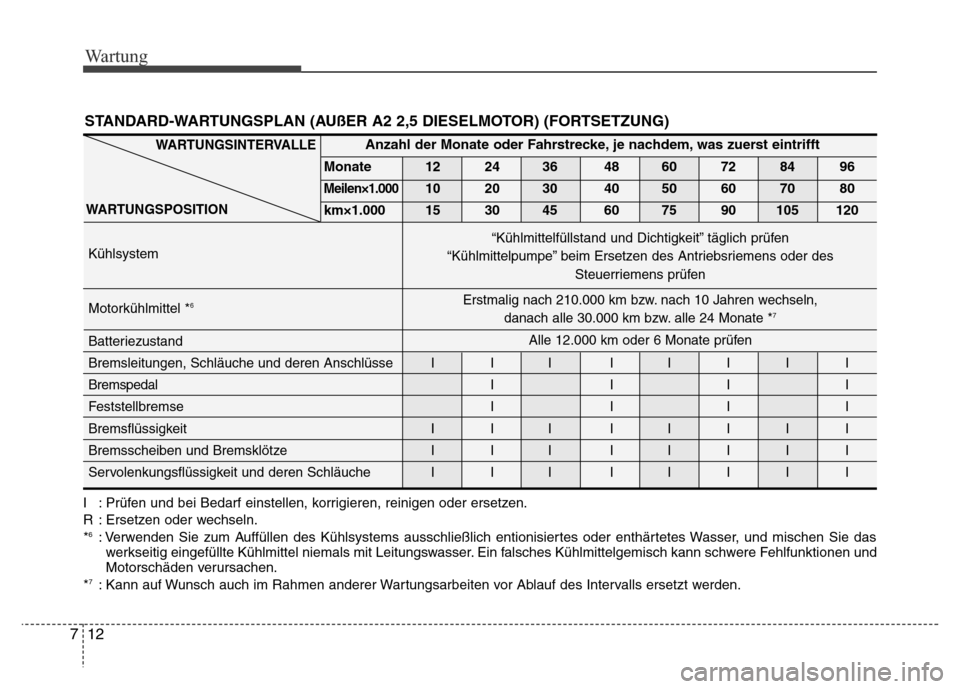

12 7
STANDARD-WARTUNGSPLAN (AUßER A2 2,5 DIESELMOTOR) (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
6: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich entionisiertes oder enthärtetes Wasser, und mischen Sie das
werkseitig eingefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und
Motorschäden verursachen.
*
7: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
WARTUNGSINTERVALLE
WARTUNGSPOSITIONAnzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen×1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Kühlsystem
Motorkühlmittel *
6
Batteriezustand
Bremsleitungen, Schläuche und deren Anschlüsse I I I I I I I I
Bremspedal I I I I
Feststellbremse I I I I
Bremsflüssigkeit
III II I I I
Bremsscheiben und Bremsklötze I I I I I I I I
Servolenkungsflüssigkeit und deren Schläuche I I I I I I I I
Erstmalig nach 210.000 km bzw. nach 10 Jahren wechseln,
danach alle 30.000 km bzw. alle 24 Monate *7
“Kühlmittelfüllstand und Dichtigkeit” täglich prüfen
“Kühlmittelpumpe” beim Ersetzen des Antriebsriemens oder des
Steuerriemens prüfen
Alle 12.000 km oder 6 Monate prüfen
