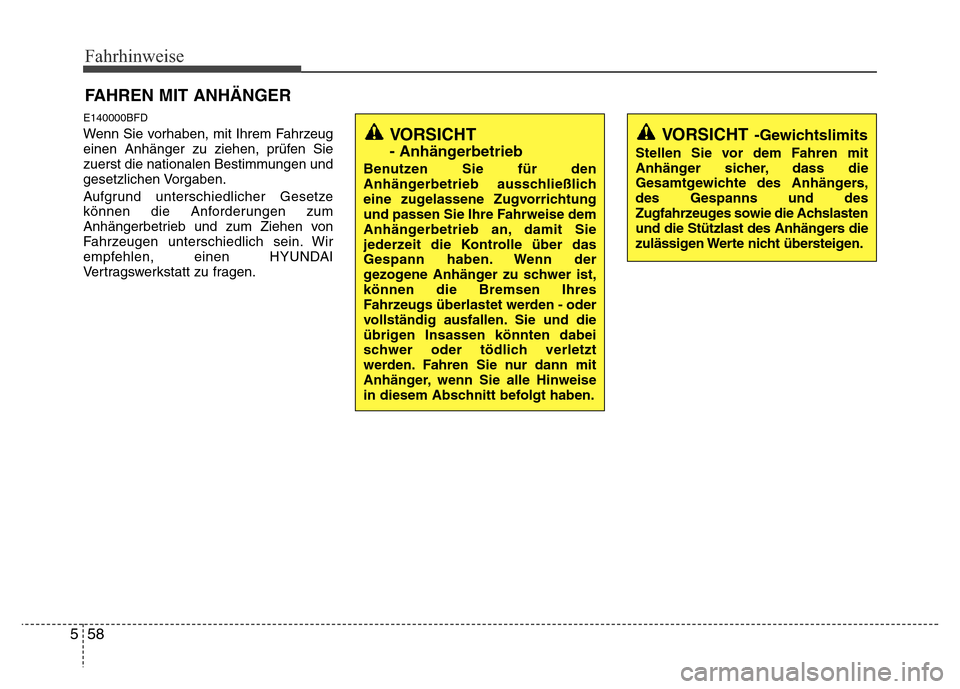

Fahrhinweise
58 5
E140000BFD
Wenn Sie vorhaben, mit Ihrem Fahrzeug
einen Anhänger zu ziehen, prüfen Sie
zuerst die nationalen Bestimmungen und
gesetzlichen Vorgaben.
Aufgrund unterschiedlicher Gesetze
können die Anforderungen zum
Anhängerbetrieb und zum Ziehen von
Fahrzeugen unterschiedlich sein. Wir
empfehlen, einen HYUNDAI
Vertragswerkstatt zu fragen.
FAHREN MIT ANHÄNGER
VORSICHT-Gewichtslimits
Stellen Sie vor dem Fahren mit
Anhänger sicher, dass die
Gesamtgewichte des Anhängers,
des Gespanns und des
Zugfahrzeuges sowie die Achslasten
und die Stützlast des Anhängers die
zulässigen Werte nicht übersteigen.
VORSICHT
- Anhängerbetrieb
Benutzen Sie für den
Anhängerbetrieb ausschließlich
eine zugelassene Zugvorrichtung
und passen Sie Ihre Fahrweise dem
Anhängerbetrieb an, damit Sie
jederzeit die Kontrolle über das
Gespann haben. Wenn der
gezogene Anhänger zu schwer ist,
können die Bremsen Ihres
Fahrzeugs überlastet werden - oder
vollständig ausfallen. Sie und die
übrigen Insassen könnten dabei
schwer oder tödlich verletzt
werden. Fahren Sie nur dann mit
Anhänger, wenn Sie alle Hinweise
in diesem Abschnitt befolgt haben.

559

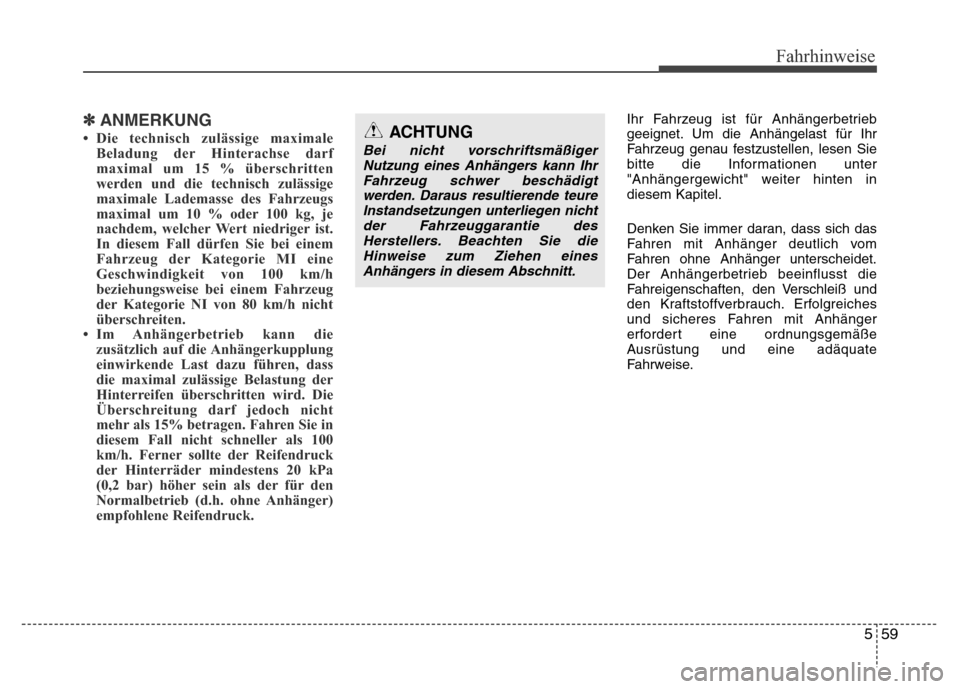

Fahrhinweise
✽ANMERKUNG
• Die technisch zulässige maximale
Beladung der Hinterachse darf
maximal um 15 % überschritten
werden und die technisch zulässige
maximale Lademasse des Fahrzeugs
maximal um 10 % oder 100 kg, je
nachdem, welcher Wert niedriger ist.
In diesem Fall dürfen Sie bei einem
Fahrzeug der Kategorie MI eine
Geschwindigkeit von 100 km/h
beziehungsweise bei einem Fahrzeug
der Kategorie NI von 80 km/h nicht
überschreiten.
• Im Anhängerbetrieb kann die
zusätzlich auf die Anhängerkupplung
einwirkende Last dazu führen, dass
die maximal zulässige Belastung der
Hinterreifen überschritten wird. Die
Überschreitung darf jedoch nicht
mehr als 15% betragen. Fahren Sie in
diesem Fall nicht schneller als 100
km/h. Ferner sollte der Reifendruck
der Hinterräder mindestens 20 kPa
(0,2 bar) höher sein als der für den
Normalbetrieb (d.h. ohne Anhänger)
empfohlene Reifendruck.
Ihr Fahrzeug ist für Anhängerbetrieb
geeignet. Um die Anhängelast für Ihr
Fahrzeug genau festzustellen, lesen Sie
bitte die Informationen unter
"Anhängergewicht" weiter hinten in
diesem Kapitel.
Denken Sie immer daran, dass sich das
Fahren mit Anhänger deutlich vom
Fahren ohne Anhänger unterscheidet.
Der Anhängerbetrieb beeinflusst die
Fahreigenschaften, den Verschleiß und
den Kraftstoffverbrauch. Erfolgreiches
und sicheres Fahren mit Anhänger
erfordert eine ordnungsgemäße
Ausrüstung und eine adäquate
Fahrweise.ACHTUNG
Bei nicht vorschriftsmäßiger
Nutzung eines Anhängers kann Ihr
Fahrzeug schwer beschädigt
werden. Daraus resultierende teure
Instandsetzungen unterliegen nicht
der Fahrzeuggarantie des
Herstellers. Beachten Sie die
Hinweise zum Ziehen eines
Anhängers in diesem Abschnitt.

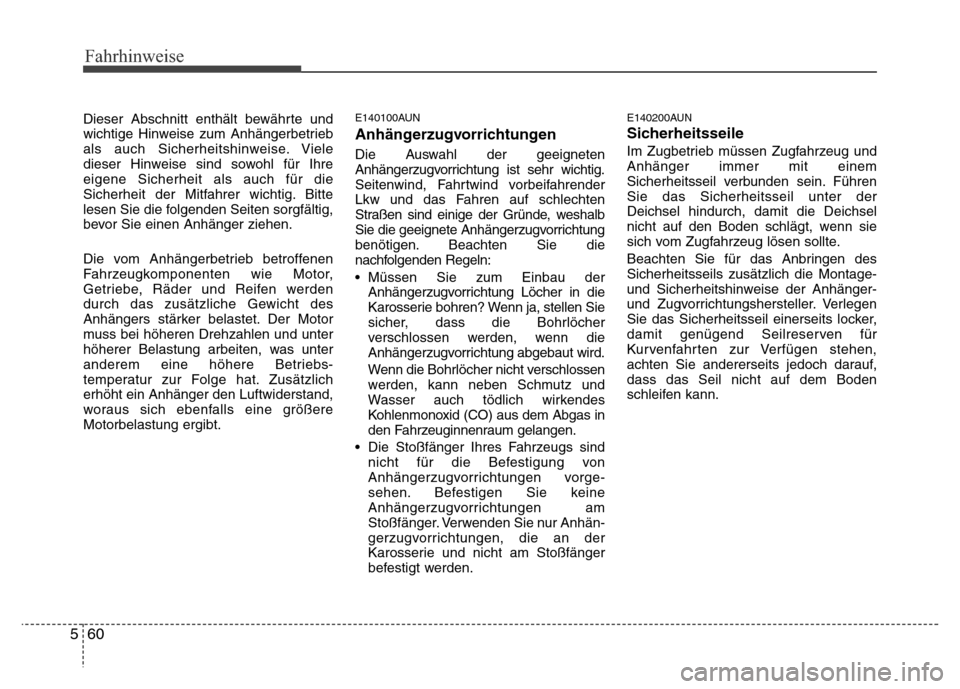

Fahrhinweise
60 5
Dieser Abschnitt enthält bewährte und
wichtige Hinweise zum Anhängerbetrieb
als auch Sicherheitshinweise. Viele
dieser Hinweise sind sowohl für Ihre
eigene Sicherheit als auch für die
Sicherheit der Mitfahrer wichtig. Bitte
lesen Sie die folgenden Seiten sorgfältig,
bevor Sie einen Anhänger ziehen.
Die vom Anhängerbetrieb betroffenen
Fahrzeugkomponenten wie Motor,
Getriebe, Räder und Reifen werden
durch das zusätzliche Gewicht des
Anhängers stärker belastet. Der Motor
muss bei höheren Drehzahlen und unter
höherer Belastung arbeiten, was unter
anderem eine höhere Betriebs-
temperatur zur Folge hat. Zusätzlich
erhöht ein Anhänger den Luftwiderstand,
woraus sich ebenfalls eine größere
Motorbelastung ergibt.E140100AUN
Anhängerzugvorrichtungen
Die Auswahl der geeigneten
Anhängerzugvorrichtung ist sehr wichtig.
Seitenwind, Fahrtwind vorbeifahrender
Lkw und das Fahren auf schlechten
Straßen sind einige der Gründe, weshalb
Sie die geeignete Anhängerzugvorrichtung
benötigen. Beachten Sie die
nachfolgenden Regeln:
• Müssen Sie zum Einbau der
Anhängerzugvorrichtung Löcher in die
Karosserie bohren? Wenn ja, stellen Sie
sicher, dass die Bohrlöcher
verschlossen werden, wenn die
Anhängerzugvorrichtung abgebaut wird.
Wenn die Bohrlöcher nicht verschlossen
werden, kann neben Schmutz und
Wasser auch tödlich wirkendes
Kohlenmonoxid (CO) aus dem Abgas in
den Fahrzeuginnenraum gelangen.
• Die Stoßfänger Ihres Fahrzeugs sind
nicht für die Befestigung von
Anhängerzugvorrichtungen vorge-
sehen. Befestigen Sie keine
Anhängerzugvorrichtungen am
Stoßfänger. Verwenden Sie nur Anhän-
gerzugvorrichtungen, die an der
Karosserie und nicht am Stoßfänger
befestigt werden.
E140200AUN
Sicherheitsseile
Im Zugbetrieb müssen Zugfahrzeug und
Anhänger immer mit einem
Sicherheitsseil verbunden sein. Führen
Sie das Sicherheitsseil unter der
Deichsel hindurch, damit die Deichsel
nicht auf den Boden schlägt, wenn sie
sich vom Zugfahrzeug lösen sollte.
Beachten Sie für das Anbringen des
Sicherheitsseils zusätzlich die Montage-
und Sicherheitshinweise der Anhänger-
und Zugvorrichtungshersteller. Verlegen
Sie das Sicherheitsseil einerseits locker,
damit genügend Seilreserven für
Kurvenfahrten zur Verfügen stehen,
achten Sie andererseits jedoch darauf,
dass das Seil nicht auf dem Boden
schleifen kann.

561

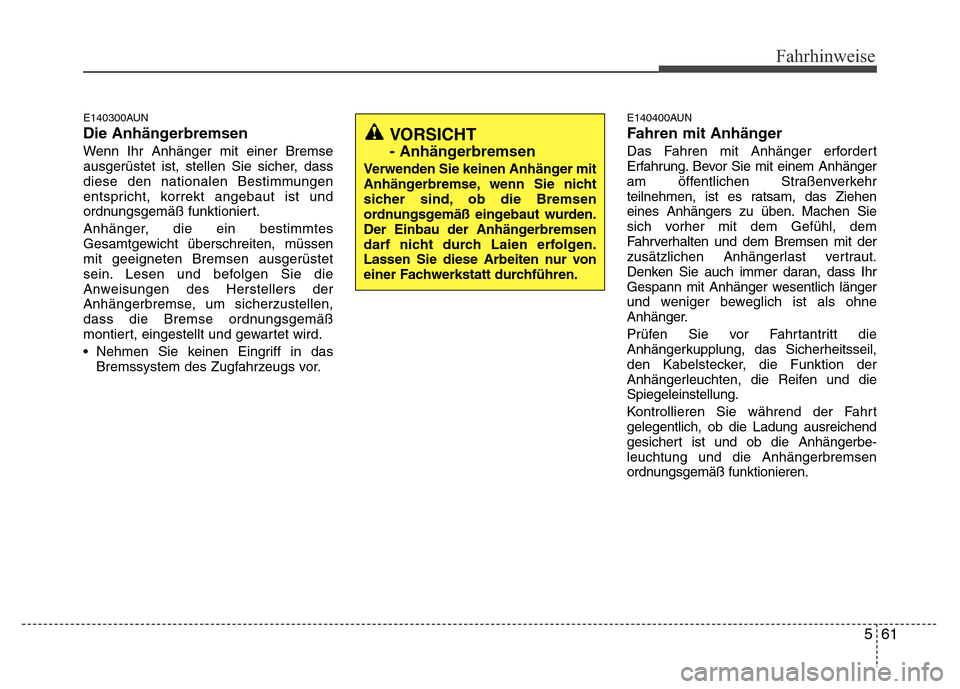

Fahrhinweise
E140300AUN
Die Anhängerbremsen
Wenn Ihr Anhänger mit einer Bremse
ausgerüstet ist, stellen Sie sicher, dass
diese den nationalen Bestimmungen
entspricht, korrekt angebaut ist und
ordnungsgemäß funktioniert.
Anhänger, die ein bestimmtes
Gesamtgewicht überschreiten, müssen
mit geeigneten Bremsen ausgerüstet
sein. Lesen und befolgen Sie die
Anweisungen des Herstellers der
Anhängerbremse, um sicherzustellen,
dass die Bremse ordnungsgemäß
montiert, eingestellt und gewartet wird.
• Nehmen Sie keinen Eingriff in das
Bremssystem des Zugfahrzeugs vor.
E140400AUN
Fahren mit Anhänger
Das Fahren mit Anhänger erfordert
Erfahrung. Bevor Sie mit einem Anhänger
am öffentlichen Straßenverkehr
teilnehmen, ist es ratsam, das Ziehen
eines Anhängers zu üben. Machen Sie
sich vorher mit dem Gefühl, dem
Fahrverhalten und dem Bremsen mit der
zusätzlichen Anhängerlast vertraut.
Denken Sie auch immer daran, dass Ihr
Gespann mit Anhänger wesentlich länger
und weniger beweglich ist als ohne
Anhänger.
Prüfen Sie vor Fahrtantritt die
Anhängerkupplung, das Sicherheitsseil,
den Kabelstecker, die Funktion der
Anhängerleuchten, die Reifen und die
Spiegeleinstellung.
Kontrollieren Sie während der Fahrt
gelegentlich, ob die Ladung ausreichend
gesichert ist und ob die Anhängerbe-
leuchtung und die Anhängerbremsen
ordnungsgemäß funktionieren.
VORSICHT
- Anhängerbremsen
Verwenden Sie keinen Anhänger mit
Anhängerbremse, wenn Sie nicht
sicher sind, ob die Bremsen
ordnungsgemäß eingebaut wurden.
Der Einbau der Anhängerbremsen
darf nicht durch Laien erfolgen.
Lassen Sie diese Arbeiten nur von
einer Fachwerkstatt durchführen.

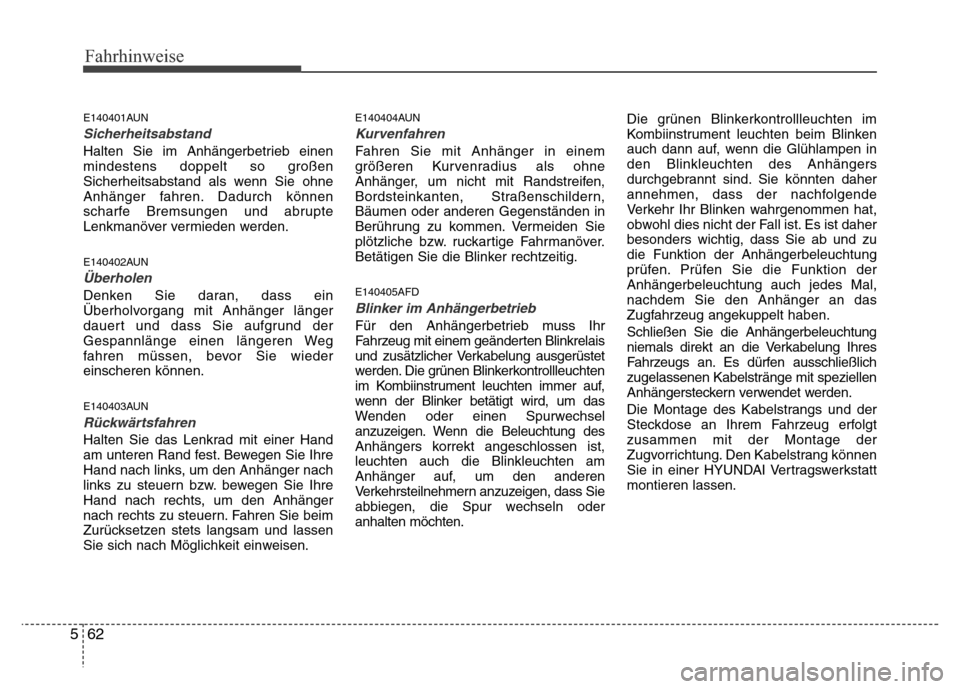

Fahrhinweise
62 5
E140401AUN
Sicherheitsabstand
Halten Sie im Anhängerbetrieb einen
mindestens doppelt so großen
Sicherheitsabstand als wenn Sie ohne
Anhänger fahren. Dadurch können
scharfe Bremsungen und abrupte
Lenkmanöver vermieden werden.
E140402AUN
Überholen
Denken Sie daran, dass ein
Überholvorgang mit Anhänger länger
dauert und dass Sie aufgrund der
Gespannlänge einen längeren Weg
fahren müssen, bevor Sie wieder
einscheren können.
E140403AUN
Rückwärtsfahren
Halten Sie das Lenkrad mit einer Hand
am unteren Rand fest. Bewegen Sie Ihre
Hand nach links, um den Anhänger nach
links zu steuern bzw. bewegen Sie Ihre
Hand nach rechts, um den Anhänger
nach rechts zu steuern. Fahren Sie beim
Zurücksetzen stets langsam und lassen
Sie sich nach Möglichkeit einweisen.
E140404AUN
Kurvenfahren
Fahren Sie mit Anhänger in einem
größeren Kurvenradius als ohne
Anhänger, um nicht mit Randstreifen,
Bordsteinkanten, Straßenschildern,
Bäumen oder anderen Gegenständen in
Berührung zu kommen. Vermeiden Sie
plötzliche bzw. ruckartige Fahrmanöver.
Betätigen Sie die Blinker rechtzeitig.
E140405AFD
Blinker im Anhängerbetrieb
Für den Anhängerbetrieb muss Ihr
Fahrzeug mit einem geänderten Blinkrelais
und zusätzlicher Verkabelung ausgerüstet
werden. Die grünen Blinkerkontrollleuchten
im Kombiinstrument leuchten immer auf,
wenn der Blinker betätigt wird, um das
Wenden oder einen Spurwechsel
anzuzeigen. Wenn die Beleuchtung des
Anhängers korrekt angeschlossen ist,
leuchten auch die Blinkleuchten am
Anhänger auf, um den anderen
Verkehrsteilnehmern anzuzeigen, dass Sie
abbiegen, die Spur wechseln oder
anhalten möchten.Die grünen Blinkerkontrollleuchten im
Kombiinstrument leuchten beim Blinken
auch dann auf, wenn die Glühlampen in
den Blinkleuchten des Anhängers
durchgebrannt sind. Sie könnten daher
annehmen, dass der nachfolgende
Verkehr Ihr Blinken wahrgenommen hat,
obwohl dies nicht der Fall ist. Es ist daher
besonders wichtig, dass Sie ab und zu
die Funktion der Anhängerbeleuchtung
prüfen. Prüfen Sie die Funktion der
Anhängerbeleuchtung auch jedes Mal,
nachdem Sie den Anhänger an das
Zugfahrzeug angekuppelt haben.
Schließen Sie die Anhängerbeleuchtung
niemals direkt an die Verkabelung Ihres
Fahrzeugs an. Es dürfen ausschließlich
zugelassenen Kabelstränge mit speziellen
Anhängersteckern verwendet werden.
Die Montage des Kabelstrangs und der
Steckdose an Ihrem Fahrzeug erfolgt
zusammen mit der Montage der
Zugvorrichtung. Den Kabelstrang können
Sie in einer HYUNDAI Vertragswerkstatt
montieren lassen.

563

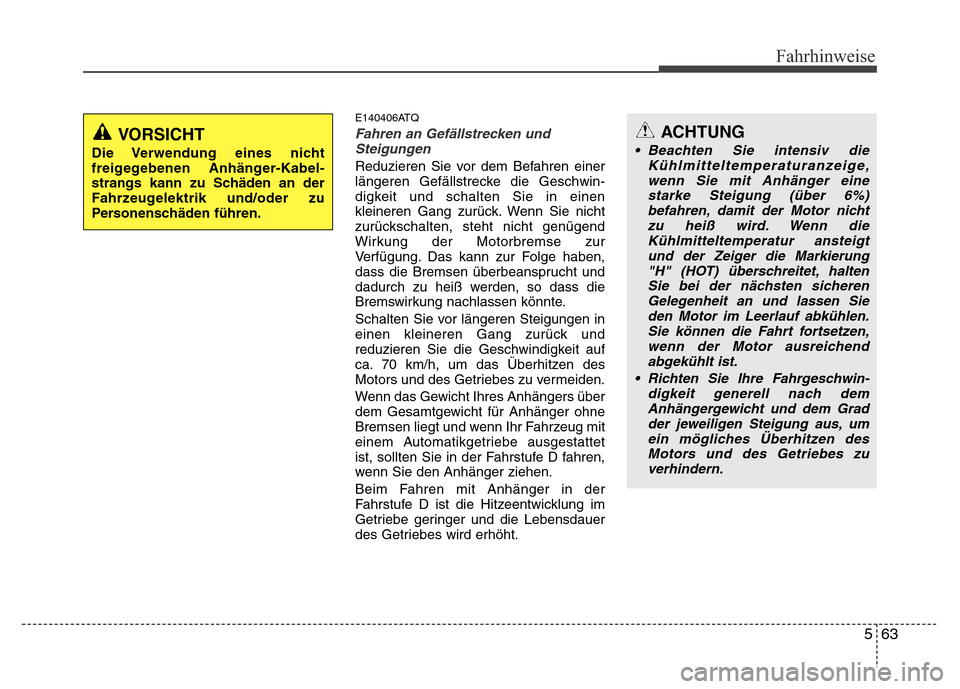

Fahrhinweise
E140406ATQ
Fahren an Gefällstrecken und
Steigungen
Reduzieren Sie vor dem Befahren einer
längeren Gefällstrecke die Geschwin-
digkeit und schalten Sie in einen
kleineren Gang zurück. Wenn Sie nicht
zurückschalten, steht nicht genügend
Wirkung der Motorbremse zur
Verfügung. Das kann zur Folge haben,
dass die Bremsen überbeansprucht und
dadurch zu heiß werden, so dass die
Bremswirkung nachlassen könnte.
Schalten Sie vor längeren Steigungen in
einen kleineren Gang zurück und
reduzieren Sie die Geschwindigkeit auf
ca. 70 km/h, um das Überhitzen des
Motors und des Getriebes zu vermeiden.
Wenn das Gewicht Ihres Anhängers über
dem Gesamtgewicht für Anhänger ohne
Bremsen liegt und wenn Ihr Fahrzeug mit
einem Automatikgetriebe ausgestattet
ist, sollten Sie in der Fahrstufe D fahren,
wenn Sie den Anhänger ziehen.
Beim Fahren mit Anhänger in der
Fahrstufe D ist die Hitzeentwicklung im
Getriebe geringer und die Lebensdauer
des Getriebes wird erhöht.
VORSICHT
Die Verwendung eines nicht
freigegebenen Anhänger-Kabel-strangs kann zu Schäden an der
Fahrzeugelektrik und/oder zu
Personenschäden führen.
ACHTUNG
• Beachten Sie intensiv die
Kühlmitteltemperaturanzeige,
wenn Sie mit Anhänger eine
starke Steigung (über 6%)
befahren, damit der Motor nicht
zu heiß wird. Wenn die
Kühlmitteltemperatur ansteigt
und der Zeiger die Markierung
"H" (HOT) überschreitet, halten
Sie bei der nächsten sicheren
Gelegenheit an und lassen Sie
den Motor im Leerlauf abkühlen.
Sie können die Fahrt fortsetzen,
wenn der Motor ausreichend
abgekühlt ist.
• Richten Sie Ihre Fahrgeschwin
-digkeit generell nach dem
Anhängergewicht und dem Grad
der jeweiligen Steigung aus, um
ein mögliches Überhitzen des
Motors und des Getriebes zu
verhindern.

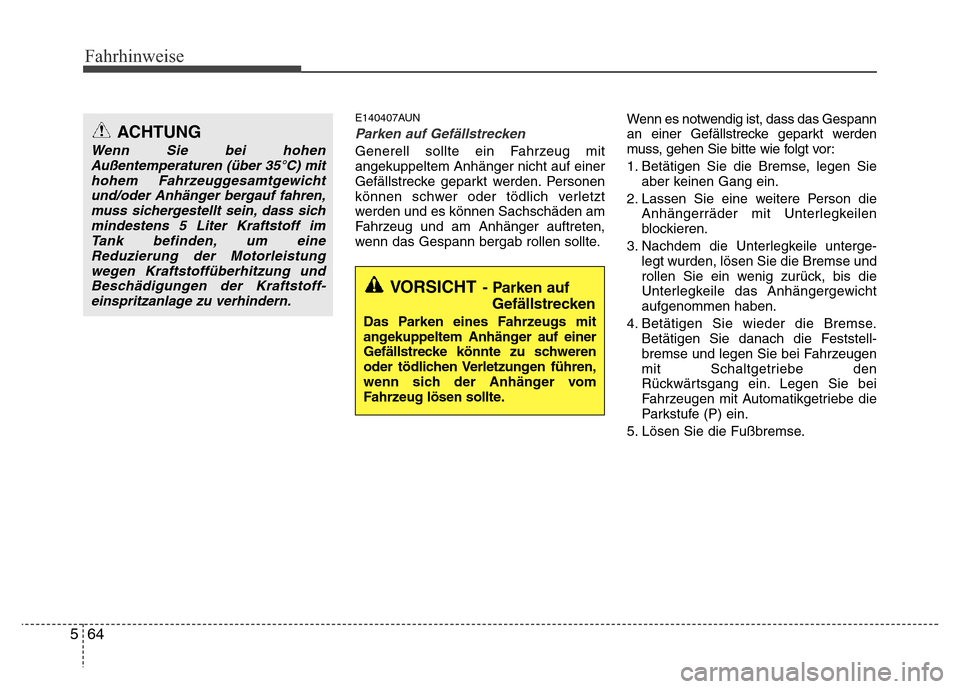

Fahrhinweise
64 5
E140407AUN
Parken auf Gefällstrecken
Generell sollte ein Fahrzeug mit
angekuppeltem Anhänger nicht auf einer
Gefällstrecke geparkt werden. Personen
können schwer oder tödlich verletzt
werden und es können Sachschäden am
Fahrzeug und am Anhänger auftreten,
wenn das Gespann bergab rollen sollte.Wenn es notwendig ist, dass das Gespann
an einer Gefällstrecke geparkt werden
muss, gehen Sie bitte wie folgt vor:
1. Betätigen Sie die Bremse, legen Sie
aber keinen Gang ein.
2. Lassen Sie eine weitere Person die
Anhängerräder mit Unterlegkeilen
blockieren.
3. Nachdem die Unterlegkeile unterge-
legt wurden, lösen Sie die Bremse und
rollen Sie ein wenig zurück, bis die
Unterlegkeile das Anhängergewicht
aufgenommen haben.
4. Betätigen Sie wieder die Bremse.
Betätigen Sie danach die Feststell-
bremse und legen Sie bei Fahrzeugen
mit Schaltgetriebe den
Rückwärtsgang ein. Legen Sie bei
Fahrzeugen mit Automatikgetriebe die
Parkstufe (P) ein.
5. Lösen Sie die Fußbremse.
VORSICHT- Parken auf
Gefällstrecken
Das Parken eines Fahrzeugs mit
angekuppeltem Anhänger auf einer
Gefällstrecke könnte zu schweren
oder tödlichen Verletzungen führen,
wenn sich der Anhänger vom
Fahrzeug lösen sollte.
ACHTUNG
Wenn Sie bei hohen
Außentemperaturen (über 35°C) mit
hohem Fahrzeuggesamtgewicht
und/oder Anhänger bergauf fahren,
muss sichergestellt sein, dass sich
mindestens 5 Liter Kraftstoff im
Tank befinden, um eine
Reduzierung der Motorleistung
wegen Kraftstoffüberhitzung und
Beschädigungen der Kraftstoff
-einspritzanlage zu verhindern.

565

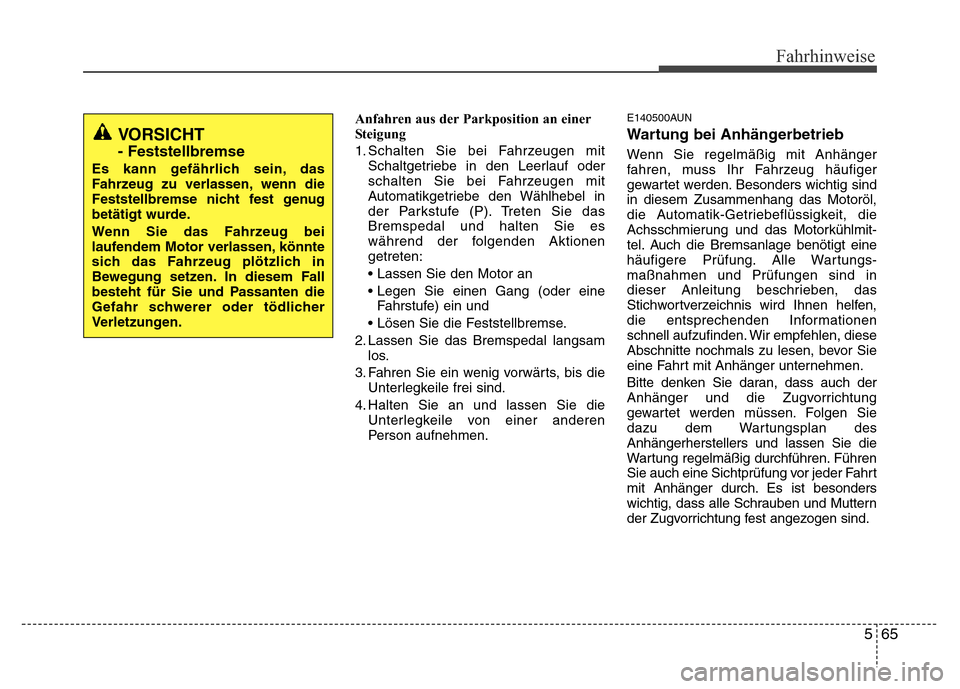

Fahrhinweise
Anfahren aus der Parkposition an einer
Steigung
1. Schalten Sie bei Fahrzeugen mit
Schaltgetriebe in den Leerlauf oder
schalten Sie bei Fahrzeugen mit
Automatikgetriebe den Wählhebel in
der Parkstufe (P). Treten Sie das
Bremspedal und halten Sie es
während der folgenden Aktionen
getreten:
• Lassen Sie den Motor an
• Legen Sie einen Gang (oder eine
Fahrstufe) ein und
• Lösen Sie die Feststellbremse.
2. Lassen Sie das Bremspedal langsam
los.
3. Fahren Sie ein wenig vorwärts, bis die
Unterlegkeile frei sind.
4. Halten Sie an und lassen Sie die
Unterlegkeile von einer anderen
Person aufnehmen.E140500AUN
Wartung bei Anhängerbetrieb
Wenn Sie regelmäßig mit Anhänger
fahren, muss Ihr Fahrzeug häufiger
gewartet werden. Besonders wichtig sind
in diesem Zusammenhang das Motoröl,
die Automatik-Getriebeflüssigkeit, die
Achsschmierung und das Motorkühlmit-
tel. Auch die Bremsanlage benötigt eine
häufigere Prüfung. Alle Wartungs-
maßnahmen und Prüfungen sind in
dieser Anleitung beschrieben, das
Stichwortverzeichnis wird Ihnen helfen,
die entsprechenden Informationen
schnell aufzufinden. Wir empfehlen, diese
Abschnitte nochmals zu lesen, bevor Sie
eine Fahrt mit Anhänger unternehmen.
Bitte denken Sie daran, dass auch der
Anhänger und die Zugvorrichtung
gewartet werden müssen. Folgen Sie
dazu dem Wartungsplan des
Anhängerherstellers und lassen Sie die
Wartung regelmäßig durchführen. Führen
Sie auch eine Sichtprüfung vor jeder Fahrt
mit Anhänger durch. Es ist besonders
wichtig, dass alle Schrauben und Muttern
der Zugvorrichtung fest angezogen sind.
VORSICHT
- Feststellbremse
Es kann gefährlich sein, das
Fahrzeug zu verlassen, wenn die
Feststellbremse nicht fest genug
betätigt wurde.
Wenn Sie das Fahrzeug bei
laufendem Motor verlassen, könnte
sich das Fahrzeug plötzlich in
Bewegung setzen. In diesem Fall
besteht für Sie und Passanten die
Gefahr schwerer oder tödlicher
Verletzungen.
