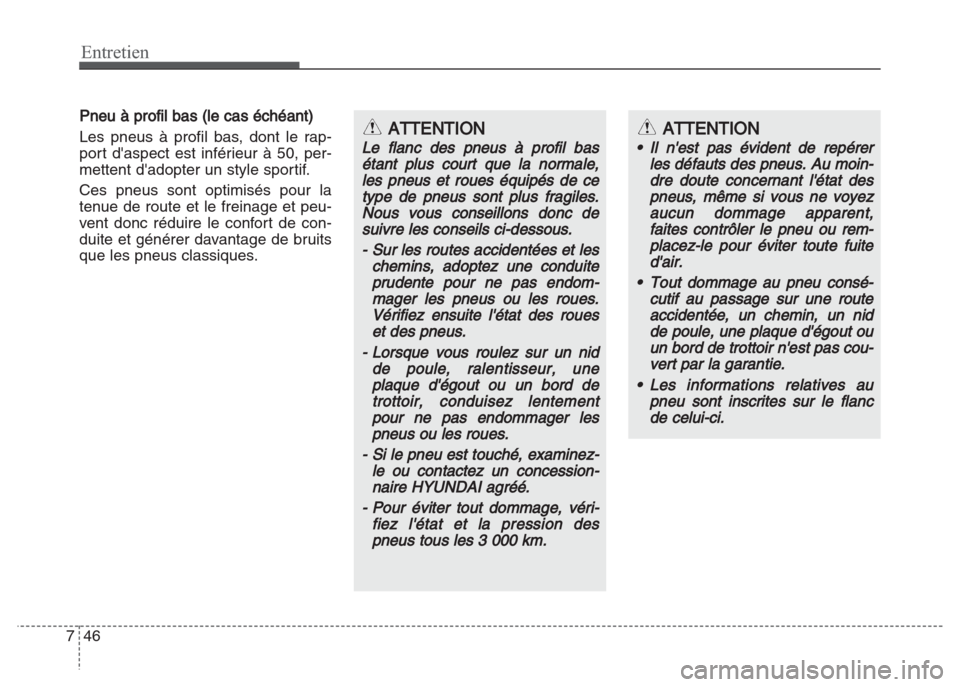

Pneu à profil bas (le cas échéant)
Les pneus à profil bas, dont le rap-
port d'aspect est inférieur à 50, per-
mettent d'adopter un style sportif.
Ces pneus sont optimisés pour la
tenue de route et le freinage et peu-
vent donc réduire le confort de con-
duite et générer davantage de bruits
que les pneus classiques.ATTENTION
Le flanc des pneus à profil bas
étant plus court que la normale,
les pneus et roues équipés de ce
type d
e pneus sont plus fragiles.
Nous vous conseillons donc de
suivre les conseils ci-dessous.
- Sur les rout
es accidentées et les
chemins, adoptez une conduite
prudente pour ne pas endom-
mager les pneus ou les r
oues.
Vérifiez ensuite l'état des roues
et des pneus.
- Lorsque vous roulez sur un nid
de poule, ralentis
seur, une
plaque d'égout ou un bord de
trottoir, conduisez lentement
pour ne pas endommager les
pneus ou
les roues.
- Si le pneu est touché, examinez-
le ou contactez un concession-
naire HYUNDAI agréé.
- Pour
éviter tout dommage, véri-
fiez l'état et la pression des
pneus tous les 3 000 km.
ATTENTION
•Il n'est pas évident de repérer
les défauts des pneus. Au moin-
dre doute concernant l'état des
pneus,
même si vous ne voyez
aucun dommage apparent,
faites contrôler le pneu ou rem-
placez-le pour éviter tou
te fuite
d'air.
•Tout dommage au pneu consé-
cutif au passage sur une route
accidentée, un chemin, un nid
de poule, une plaque d'égout ou
un bord de trottoir n'est pas cou-
vert par la garantie.
•Les informatio
ns relatives au
pneu sont inscrites sur le flanc
de celui-ci.

747
Entretien

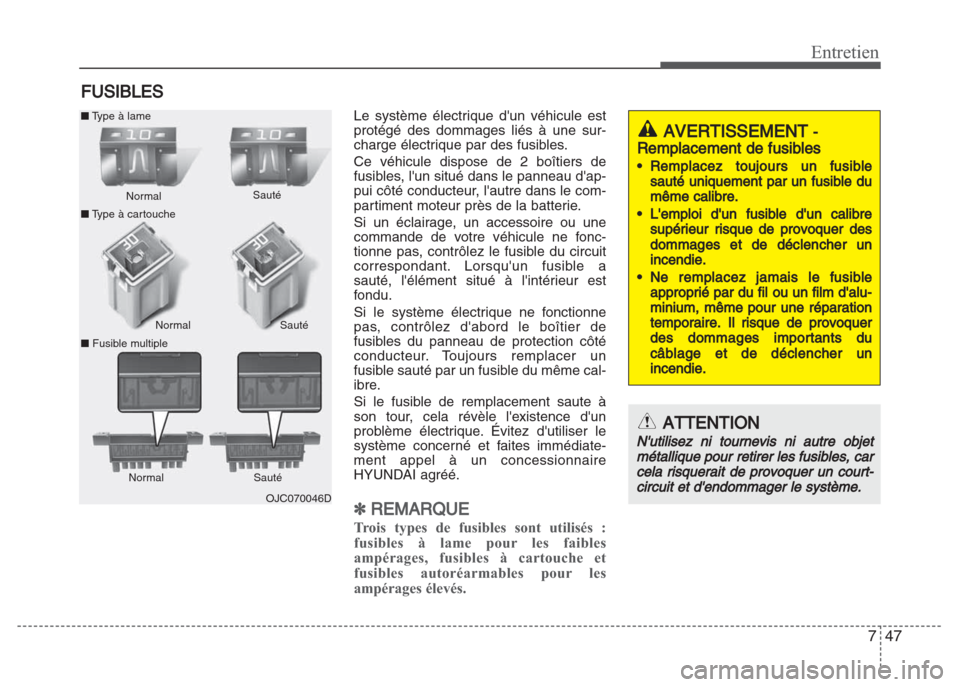

FUSIBLES
Le système électrique d'un véhicule est
protégé des dommages liés à une sur-
charge électrique par des fusibles.
Ce véhicule dispose de 2 boîtiers de
fusibles, l'un situé dans le panneau d'ap-
pui côté conducteur, l'autre dans le com-
partiment moteur près de la batterie.
Si un éclairage, un accessoire ou une
commande de votre véhicule ne fonc-
tionne pas, contrôlez le fusible du circuit
correspondant. Lorsqu'un fusible a
sauté, l'élément situé à l'intérieur est
fondu.
Si le système électrique ne fonctionne
pas, contrôlez d'abord le boîtier de
fusibles du panneau de protection côté
conducteur. Toujours remplacer un
fusible sauté par un fusible du même cal-
ibre.
Si le fusible de remplacement saute à
son tour, cela révèle l'existence d'un
problème électrique. Évitez d'utiliser le
système concerné et faites immédiate-
ment appel à un concessionnaire
HYUNDAI agréé.
✽REMARQUE
Trois types de fusibles sont utilisés :
fusibles à lame pour les faibles
ampérages, fusibles à cartouche et
fusibles autoréarmables pour les
ampérages élevés.
OJC070046D Normal Normal ■Type à lame
■Type à cartouche
■Fusible multipleSauté
Sauté
Normal Sauté
AVERTISSEMENT -
Remplacement de fusibles
•Remplacez toujours un fusible
sauté uniquement par un fusible du
même calibre.
•L'emploi d'un fusible d
'un calibre
supérieur risque de provoquer des
dommages et de déclencher un
incendie.
•Ne remplacez jamais
le fusible
approprié par du fil ou un film d'alu-
minium, même pour une réparation
temporaire. Il risqu
e de provoquer
des dommages importants du
câblage et de déclencher un
incendie.
ATTENTION
N'utilisez ni tournevis ni autre objet
métallique pour retirer les fusibles, car
cela risquerait de pro
voquer un court-
circuit et d'endommager le système.

Entretien
48 7
3. Retirez le fusible suspect. Faites usage
de l'outil de dépose fourni dans le boîti-
er de fusibles du compartiment moteur.
4. Enlevez et contrôlez le fusible suspec-
té; remplacez-le s'il a sauté.
5. Insérez un nouveau fusible du même
calibre et assurez-vous qu’il est bien
fixé dans les clips.
S'il présente du jeu, nous vous conseil-
lons de faire appel à un concessionnaire
HYUNDAI agréé.
OBA073013
■Type de conduite à gauche - Type A
■Type de conduite à droite - Type A
■Type de conduite à gauche - Type B
■Type de conduite à droite - Type B
OBA073011/OBA073011IN/OBA073011L/OBA073011R
Remplacement de fusibles du tableau de bord
1. Désactivez le contacteur d'allumage ainsi que tous les autres contacteurs.
2. Soulevez le couvercle du boîtier de fusibles.

749
Entretien

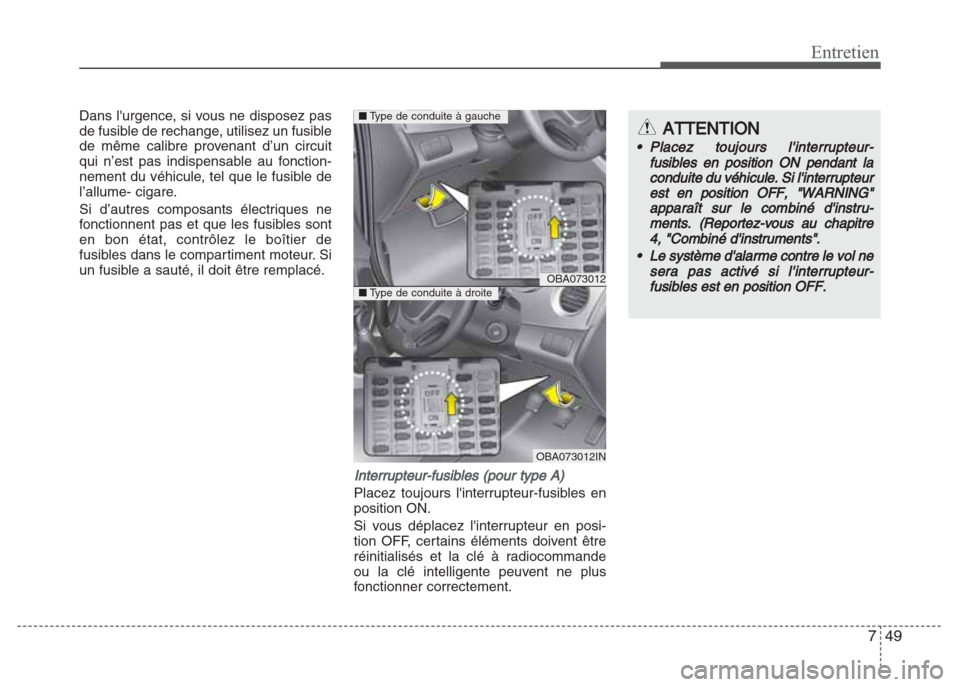

Dans l'urgence, si vous ne disposez pas
de fusible de rechange, utilisez un fusible
de même calibre provenant d’un circuit
qui n’est pas indispensable au fonction-
nement du véhicule, tel que le fusible de
l’allume- cigare.
Si d’autres composants électriques ne
fonctionnent pas et que les fusibles sont
en bon état, contrôlez le boîtier de
fusibles dans le compartiment moteur. Si
un fusible a sauté, il doit être remplacé.
Interrupteur-fusibles (pour type A)
Placez toujours l'interrupteur-fusibles en
position ON.
Si vous déplacez l'interrupteur en posi-
tion OFF, certains éléments doivent être
réinitialisés et la clé à radiocommande
ou la clé intelligente peuvent ne plus
fonctionner correctement.
ATTENTION
•Placez toujours l'interrupteur-
fusibles en position ON pendant la
conduite du véhicule. Si l'interrup
teur
est en position OFF, "WARNING"
apparaît sur le combiné d'instru-
ments. (Reportez-vous au chapitre
4
, "Combiné d'instruments".
•Le système d'alarme contre le vol ne
sera pas activé si l'interrupteur-
fusi
bles est en position OFF.OBA073012
OBA073012IN
■Type de conduite à gauche
■Type de conduite à droite

Entretien
50 7
Fusible de mémoire (pour type B)
Votre véhicule est équipé d'un fusible de
mémoire pour éviter à la batterie de se
décharger si votre véhicule est stationné
sans être utilisé pendant une période
prolongée. Suivez les procédures suiv-
antes avant de stationner votre véhicule
pour une période prolongée.1. Coupez le moteur.
2. Éteignez les phares et les feux arrière.
3. Ouvrez le couvercle du panneau
latéral côté conducteur et tirez le
fusible de mémoire vers le haut.
✽REMARQUE
• Si le fusible de mémoire est tiré du
panneau de fusible, l'avertisseur
sonore, le système audio, l'horloge et
les lampes intérieures, etc. ne fonc-
tionnent plus. Certains éléments
doivent être réinitialisés après le rem-
placement. Reportez-vous à
"Batterie" dans ce chapitre.
• Même si le fusible de mémoire est
retiré, la batterie peut toujours se
décharger en cas de fonctionnement
des phares ou d'autres dispositifs élec-
triques.
Remplacement du boîtier de
fusibles du compartiment moteur
1. Désactivez le contacteur d'allumage
ainsi que tous les autres contacteurs.
2. Déposez le couvercle du boîtier de
fusibles en appuyant sur le bouton et
en tirant.
3. Enlevez et contrôlez le fusible suspec-
té; remplacez-le s'il a sauté. Faites
usage de l'outil de dépose fourni dans
le boîtier de fusibles du compartiment
moteur pour la dépose et l'installation
du fusible.
4. Insérez un nouveau fusible du même
calibre et assurez-vous qu’il est bien
fixé dans les clips.
S'il présente du jeu, nous vous conseil-
lons de faire appel à un concessionnaire
HYUNDAI agréé.
OBA073012L
OBA073012R
■Type de conduite à gauche
■Type de conduite à droiteOBA073014

751
Entretien
Fusible principal (fusible multiple)
Si le fusible principal est sauté, il doit être
retiré comme suit :
1. Déconnectez le câble négatif de la bat-
terie.
2. Retirez les vis représentées dans l’il-
lustration ci-dessus.
3. Toujours remplacer un fusible sauté
par un fusible du même calibre.
4. Réinstallez dans l'ordre inverse de la
dépose.
✽REMARQUE
Si le fusible principal a sauté, nous vous
conseillons de faire appel à un conces-
sionnaire HYUNDAI agréé.
ATTENTION
Après avoir contrôlé le boîtier de
fusibles du compartiment moteur,
fixez à nouveau solidement son cou-
vercle. Si vous ne le faites pas, les
infiltrations d’eau peuvent provoquer
des pannes électriques.
OBA073015

Entretien
52 7

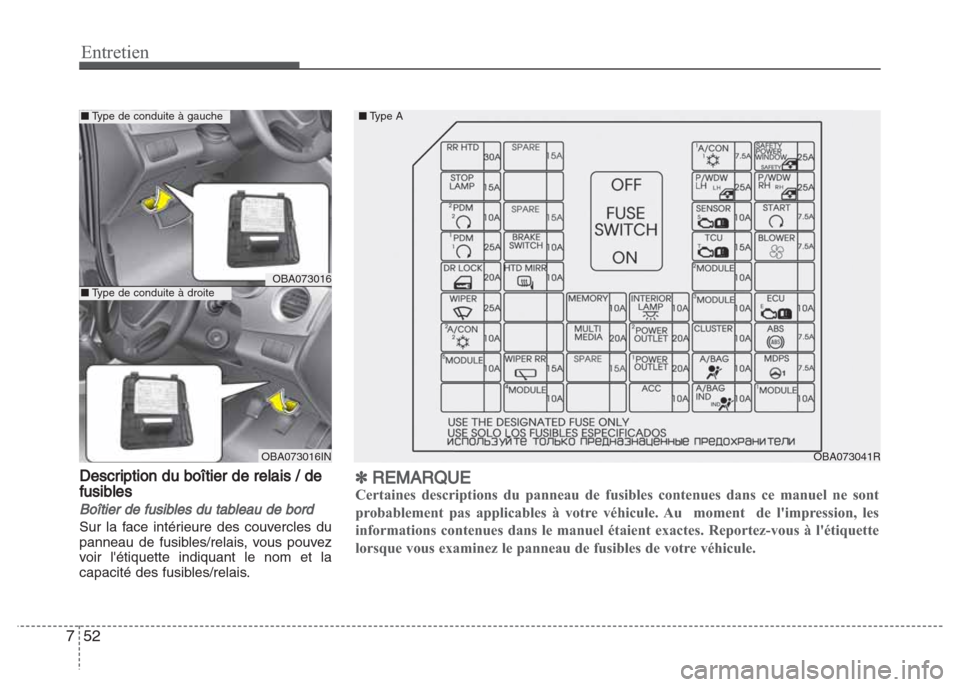

Description du boîtier de relais / de
fusibles
Boîtier de fusibles du tableau de bord
Sur la face intérieure des couvercles du
panneau de fusibles/relais, vous pouvez
voir l'étiquette indiquant le nom et la
capacité des fusibles/relais.
OBA073016
OBA073016INOBA073041R ■Ty p e A
■Type de conduite à gauche
■Type de conduite à droite
✽REMARQUE
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont
probablement pas applicables à votre véhicule. Au moment de l'impression, les
informations contenues dans le manuel étaient exactes. Reportez-vous à l'étiquette
lorsque vous examinez le panneau de fusibles de votre véhicule.

753
Entretien
Nom du fusibleSymboleCalibre du
fusibleComposant protégé
RR HTD30A Relais RR HTD
A/CON 1
7.5A Pas utilisé
SAFETY POWER
WINDOW
25A Module de vitre électrique de sécurité conducteur
STOP LAMP
STOP
LAMP15A Module électronique de signal d'arrêt, connecteur de liaison de données
P/WDW LH
25AInterrupteur principal de vitre électrique, module de vitre électrique de sécurité conducteur
(G), module de vitre électrique de sécurité conducteur (D)
P/WDW RH
25AInterrupteur principal de vitre électrique, module de vitre électrique de sécurité conducteur
(D), module de vitre électrique de sécurité conducteur (G))
PDM 2
210A Module de commande de clé intelligente, contacteur du bouton démarrage/arrêt
SENSOR
S10A Boîtier de relais et fusible PCB (relais de la pompe à dépression)
START
7.5ARelais d'alarme antivol, boîtier de relais et fusible PCB (relais de démarrage), PCM, mod-
ule de commande de clé intelligente, interrupteur de plage de transmission
PDM 1
125A Module de commande de clé intelligente
BRAKE SWITCH
10A Module de commande de clé intelligente, contacteur de feu stop
TCU
T15ABA : interrupteur de plage de transmission, générateur d'impulsions 'A'/'B'
BM : capteur de vitesse du véhicule, boîtier de relais et fusible PCB (F34)
