2016 Hyundai Grand i10 Manuel du propriétaire (in French)

Entretien
54 7
Nom du fusibleSymboleCalibre du
fusibleComposant protégé
BLOWER7.5APCM, module de commande de climatisation, compresseur de climatisation électronique,
contacteur de soufflerie, résistance de soufflerie
DR LOCK
20ARelais de verrouillage/déverrouillage de porte, relais de déverrouillage du hayon, unité de
déverrouillage de porte en cas d'accident
HTD MIRR
10APCM, module de commande de climatisation, rétroviseur extérieur électrique
conducteur/passager
MODULE 2
2 MODULE10AContacteur de feu stop, commutateur du tableau de bord, aide au stationnement arrière,
capteur d'aide au stationnement arrière (Centre) D/G, capteur D/G
WIPER
25A Moteur d'essuie-glace avant, interrupteur multifonctions
MEMORY
MEMORY10AConnecteur de liaison de données, horloge numérique, combiné d'instruments, BCM, mod-
ule de commande de climatisation, unité de déverrouillage de porte en cas d'accident,
audio
INTERIOR LAMP
10A Lampe du coffre à bagages, plafonnier
MODULE 3
3 MODULE10ABoîte de jonction E/R (connecteur de contrôle multifonctions), module de commande de cli-
matisation
ECU
E10A PCM, module de commande de clé intelligente, alternateur (G3LA/G4LA)
A/CON 2
10A Boîtier de relais et fusible PCB (relais de soufflerie), module de commande de climatisation
MULTI MEDIA
MULTI
MEDIA20A Audio
POWER
OUTLET 2
2 POWER
OUTLET20A Prise de courant arrière

755
Entretien
Nom du fusibleSymboleCalibre du
fusibleComposant protégé
CLUSTER10A Combiné d'instruments
ABS
7.5A Module de commande ESP
MODULE 5
5 MODULE10A -
WIPER RR
15A Moteur d'essuie-glace arrière, interrupteur multifonctions
POWER
OUTLET 1
1 POWER
OUTLET20A Prise de courant
A/BAG
10A Module de commande SRS
MDPS
7.5A Unité MDPS
MODULE 4
4 MODULE10A BCM, module de commande de clé intelligente
ACC
10ABCM, module de commande de clé intelligente, horloge numérique, audio, contacteur du
rétroviseur extérieur électrique
A/BAG IND
10A Combiné d'instruments
MODULE 1
1 MODULE10A BCM

Entretien
56 7

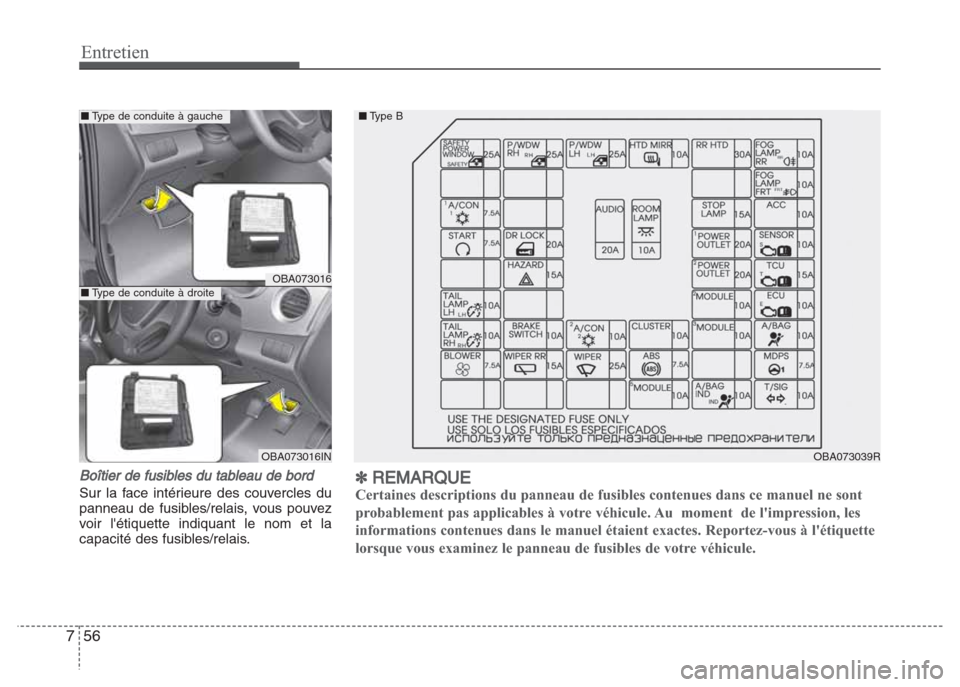

Boîtier de fusibles du tableau de bord
Sur la face intérieure des couvercles du
panneau de fusibles/relais, vous pouvez
voir l'étiquette indiquant le nom et la
capacité des fusibles/relais.
OBA073039R ■Ty p e B
OBA073016
OBA073016IN
■Type de conduite à gauche
■Type de conduite à droite
✽REMARQUE
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont
probablement pas applicables à votre véhicule. Au moment de l'impression, les
informations contenues dans le manuel étaient exactes. Reportez-vous à l'étiquette
lorsque vous examinez le panneau de fusibles de votre véhicule.

757
Entretien
Nom du fusibleSymboleCalibre du
fusibleComposant protégé
ROOM LAMP10A Lampe du coffre à bagages, plafonnier
AUDIO
20A Audio
RR HTD
30A Relais RR HTD
A/CON 1
7.5A Pas utilisé
SAFETY POWER
WINDOW
25A Module de vitre électrique de sécurité conducteur
STOP LAMP
STOP
LAMP15A Module électronique de signal d'arrêt, connecteur de liaison de données
P/WDW LH
25AInterrupteur principal de vitre électrique, module de vitre électrique de sécurité conducteur
(G), module de vitre électrique de sécurité conducteur (D)
P/WDW RH
25AInterrupteur principal de vitre électrique, module de vitre électrique de sécurité conducteur
(D), module de vitre électrique de sécurité conducteur (G)
SENSOR
S10A Boîtier de relais et fusible PCB (relais de la pompe à dépression)
START
7.5ARelais d'alarme antivol, boîtier de relais et fusible PCB (relais de démarrage), PCM, mod-
ule de commande de clé intelligente, interrupteur de plage de transmission
BRAKE SWITCH
10A Module de commande de clé intelligente, contacteur de feu stop
TCU
T15ABA : interrupteur de plage de transmission, générateur d'impulsions 'A'/'B'
BM : capteur de vitesse du véhicule, boîtier de relais et fusible PCB (F34)
Boîtier de fusibles du tableau de bord

Entretien
58 7
Nom du fusibleSymboleCalibre du
fusibleComposant protégé
BLOWER7.5APCM, module de commande de climatisation, compresseur de climatisation électronique,
contacteur de soufflerie, résistance de soufflerie
DR LOCK
20ARelais de verrouillage/déverrouillage de porte, relais de déverrouillage du hayon, unité de
déverrouillage de porte en cas d'accident
HTD MIRR
10APCM, module de commande de climatisation, rétroviseur extérieur électrique
conducteur/passager
MODULE 2
2 MODULE10AContacteur de feu stop, commutateur du tableau de bord, aide au stationnement arrière,
capteur d'aide au stationnement arrière (Centre) D/G, capteur D/G
WIPER
25A Moteur d'essuie-glace avant, interrupteur multifonctions
MODULE 3
3 MODULE10ABoîte de jonction E/R (connecteur de contrôle multifonctions), module de commande de cli-
matisation
ECU
E10A PCM, module de commande de clé intelligente, alternateur (G3LA/G4LA)
A/CON 2
10A Boîtier de relais et fusible PCB (relais de soufflerie), module de commande de climatisation
POWER
OUTLET 2
2 POWER
OUTLET20A Prise de courant arrière
CLUSTER
10A Combiné d'instruments
ABS
7.5A Module de commande ESP
MODULE 5
5 MODULE10A -

759
Entretien
Nom du fusibleSymboleCalibre du
fusibleComposant protégé
WIPER RR15A Moteur d'essuie-glace arrière, interrupteur multifonctions
POWER
OUTLET 1
1 POWER
OUTLET20A Prise de courant
A/BAG
10A Module de commande SRS
MDPS
7.5A Unité MDPS
ACC
10ABCM, module de commande de clé intelligente, horloge numérique, audio, contacteur du
rétroviseur extérieur électrique
A/BAG IND
10A Combiné d'instruments
T/SIG
10A Répétiteur latéral (G/D), lampe combinée arrière (G/D)

Entretien
60 7

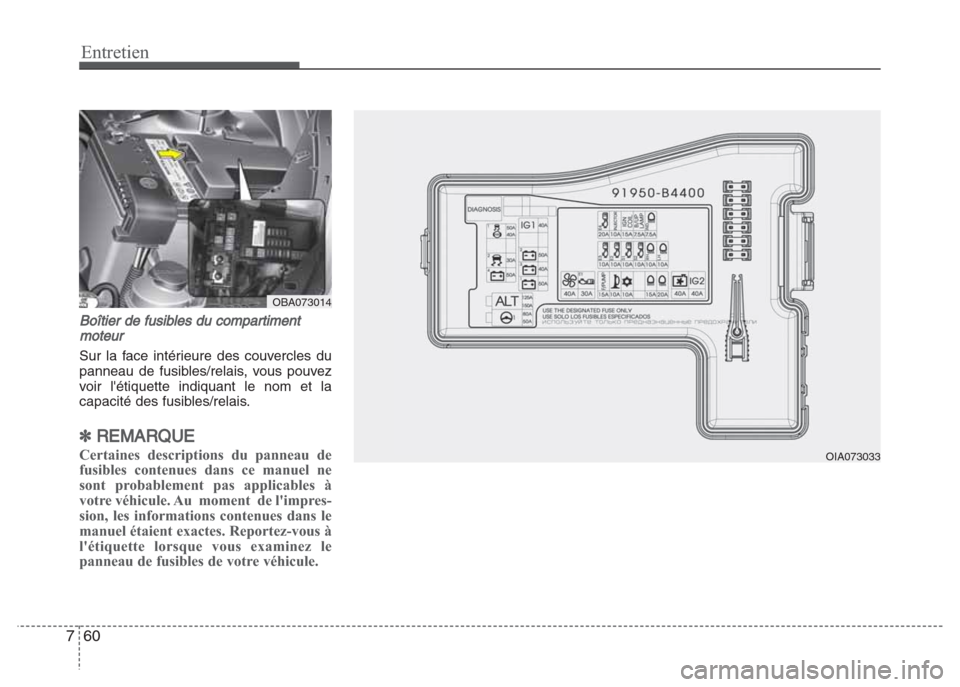

Boîtier de fusibles du compartiment
moteur
Sur la face intérieure des couvercles du
panneau de fusibles/relais, vous pouvez
voir l'étiquette indiquant le nom et la
capacité des fusibles/relais.
✽REMARQUE
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont probablement pas applicables à
votre véhicule. Au moment de l'impres-
sion, les informations contenues dans le
manuel étaient exactes. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
OBA073014
OIA073033

761
Entretien

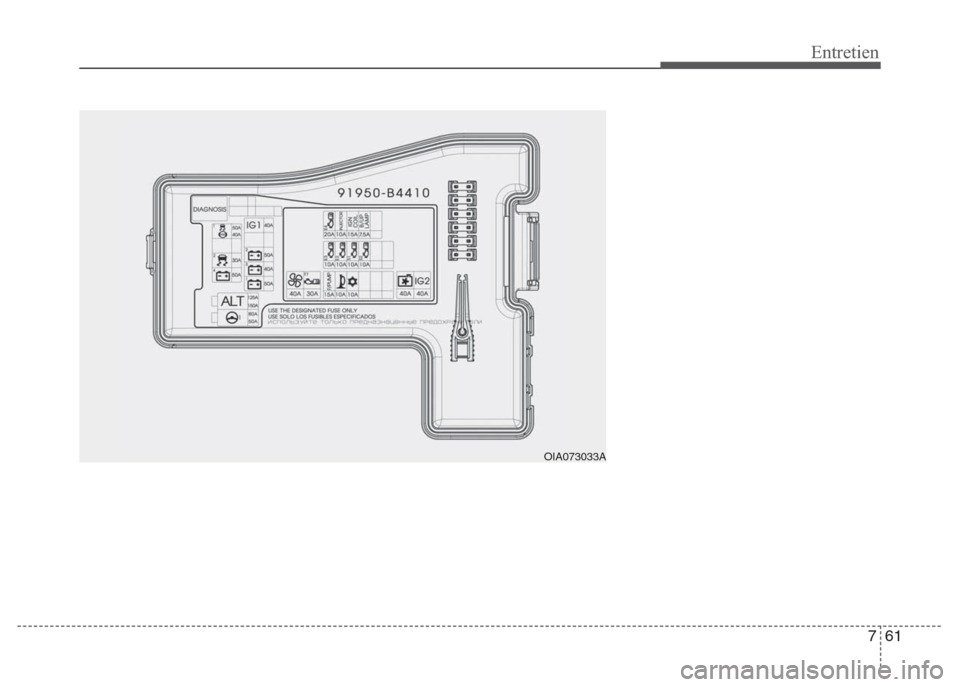

OIA073033A
