2016 Hyundai Grand i10 Manuel du propriétaire (in French)

Que faire en cas d'urgence
16 6

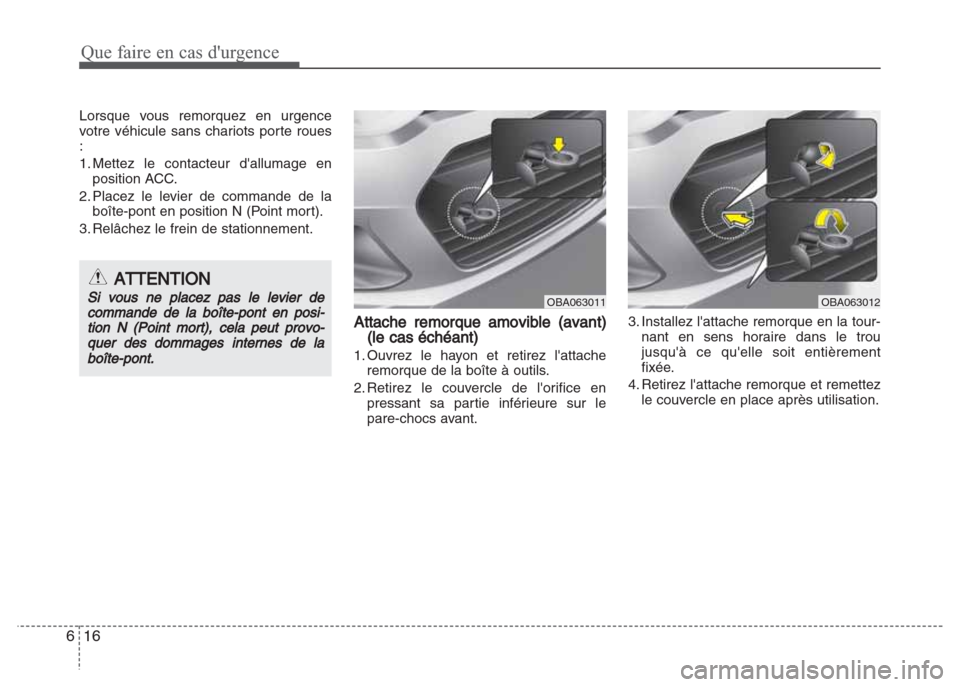

Lorsque vous remorquez en urgence
votre véhicule sans chariots porte roues
:
1. Mettez le contacteur d'allumage en
position ACC.
2. Placez le levier de commande de la
boîte-pont en position N (Point mort).
3. Relâchez le frein de stationnement.
Attache remorque amovible (avant)
(le cas échéant)
1. Ouvrez le hayon et retirez l'attache
remorque de la boîte à outils.
2. Retirez le couvercle de l'orifice en
pressant sa partie inférieure sur le
pare-chocs avant.3. Installez l'attache remorque en la tour-
nant en sens horaire dans le trou
jusqu'à ce qu'elle soit entièrement
fixée.
4. Retirez l'attache remorque et remettez
le couvercle en place après utilisation.
ATTENTION
Si vous ne placez pas le levier de
commande de la boîte-pont en posi-
tion N (Point mort), cela peut pr
ovo-
quer des dommages internes de la
boîte-pont.
OBA063011OBA063012

617
Que faire en cas d'urgence

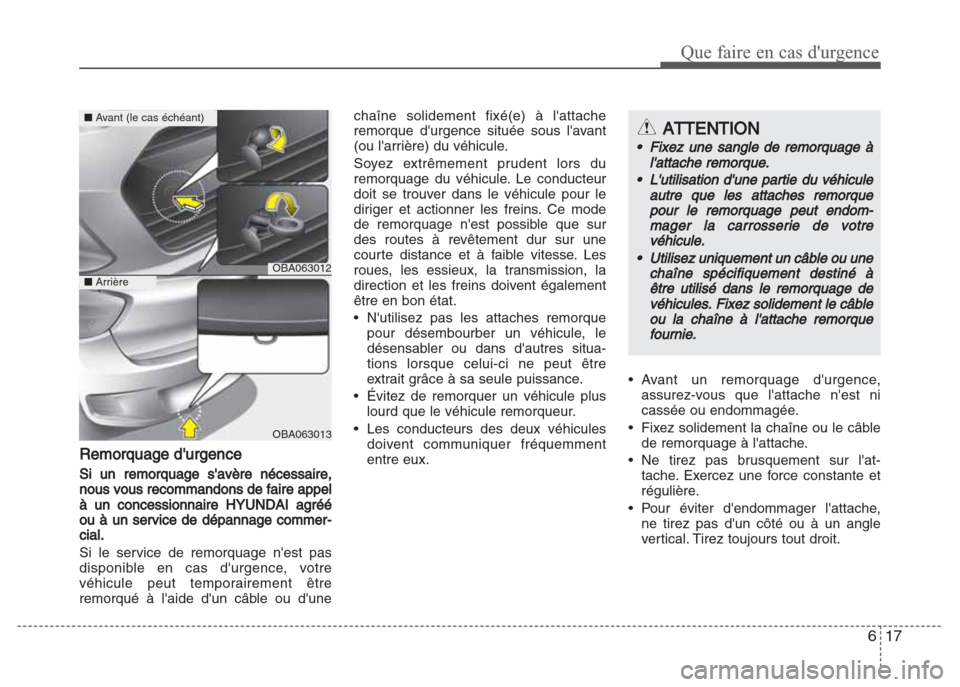

Remorquage d'urgence
Si un remorquage s'avère nécessaire,
nous vous recommandons de faire appel
à un concessionnaire HYUNDAI
agréé
ou à un service de dépannage commer-
cial.
Si le service de remorquage n'est pas
disponible en cas d'urgence, votre
véhicule peut temporairement être
remorqué à l'aide d'un câble ou d'unechaîne solidement fixé(e) à l'attache
remorque d'urgence située sous l'avant
(ou l'arrière) du véhicule.
Soyez extrêmement prudent lors du
remorquage du véhicule. Le conducteur
doit se trouver dans le véhicule pour le
diriger et actionner les freins. Ce mode
de remorquage n'est possible que sur
des routes à revêtement dur sur une
courte distance et à faible vitesse. Les
roues, les essieux, la transmission, la
direction et les freins doivent également
être en bon état.
• N'utilisez pas les attaches remorque
pour désembourber un véhicule, le
désensabler ou dans d'autres situa-
tions lorsque celui-ci ne peut être
extrait grâce à sa seule puissance.
• Évitez de remorquer un véhicule plus
lourd que le véhicule remorqueur.
• Les conducteurs des deux véhicules
doivent communiquer fréquemment
entre eux.• Avant un remorquage d'urgence,
assurez-vous que l'attache n'est ni
cassée ou endommagée.
• Fixez solidement la chaîne ou le câble
de remorquage à l'attache.
• Ne tirez pas brusquement sur l'at-
tache. Exercez une force constante et
régulière.
• Pour éviter d'endommager l'attache,
ne tirez pas d'un côté ou à un angle
vertical. Tirez toujours tout droit.
OBA063012
OBA063013
■Avant (le cas échéant)
■Arrière
ATTENTION
•Fixez une sangle de remorquage à
l'attache remorque.
•L'utilisation d'une partie du véhicule
autre que
les attaches remorque
pour le remorquage peut endom-
mager la carrosserie de votre
véhicule.
•Utilisez un
iquement un câble ou une
chaîne spécifiquement destiné à
être utilisé dans le remorquage de
véhicules. F
ixez solidement le câble
ou la chaîne à l'attache remorque
fournie.

Que faire en cas d'urgence
18 6
• Utilisez une sangle de remorquage
d'une longueur inférieure à 5 m (16
pieds). Attachez un chiffon rouge ou
blanc (d'environ 30 cm (12 pouces) de
large), au milieu de la sangle afin
qu'elle soit aisément visible.
• Conduisez prudemment, de telle sorte
que la sangle de remorquage ne se
relâche pas au cours du remorquage.
Précautions relatives au remorquage
d'urgence
• Placez le contacteur d'allumage en
position ACC, afin que le volant ne soit
pas bloqué.
• Placez le levier de commande de la
boîte-pont en position N (Point mort).
• Relâchez le frein de stationnement.
• Appuyez sur la pédale de frein avec
plus de force que d'habitude, car les
performances de vos freins sontréduites.
• La direction nécessite plus d'effort, car
le système de direction assistée est
désactivé.
• Si vous conduisez dans une longue
descente, les freins risquent de sur-
chauffer et la performance de freinage
sera réduite. Arrêtez-vous souvent et
laissez refroidir les freins.
AVERTISSEMENT
Soyez extrêmement prudent lors du
remorquage du véhicule.
•Évitez les démarrages brutaux ou
des manœuvre
s brusques qui sol-
liciteraient excessivement l'attache
remorque d'urgence ainsi que le
câble ou la cha
îne de remorquage.
L'attache ainsi que le câble ou la
chaîne de remorquage peuvent
casser et provoquer d
es dégâts ou
des blessures graves.
•Si le véhicule en panne ne peut pas
être déplacé, n
e forcez pas le
re
morquage. Nous vous conseillons
de faire appel à un concessionnaire
HYUNDAI agréé ou à une dépan-
neuse
pour obtenir de l'assistance.
•Remorquez le véhicule aussi droit
que possible.
•Éloignez vous du véhicul
e pendant
le remorquage.
OPA067014
ATTENTION - Boîte-pont
automatique
•Si le véhicule est remorqué avec les
quatre roues au sol, le remorquage
n'est possible que depuis l'av
ant.
Veillez à ce que la boîte de vitesses
soit au point mort. Ne remorquez
pas à des vitesses supérieur
es à 40
km/h et pendant plus de 25 km.
Assurez-vous que la direction est
débloquée en mettant le contact
eur
d'allumage sur la position ACC. Le
conducteur doit se trouver dans le
véhicule remorqué pour actionn
er la
direction et les freins.
•Avant le remorquage, vérifiez le
niveau de liquide de la boîte-pont
autom
atique. S'il est en dessous de
la plage "HOT" sur la jauge de
niveau, ajoutez du liquide. Si vous
ne pou
vez par ajouter de liquide,
utilisez une plate-forme roulante.

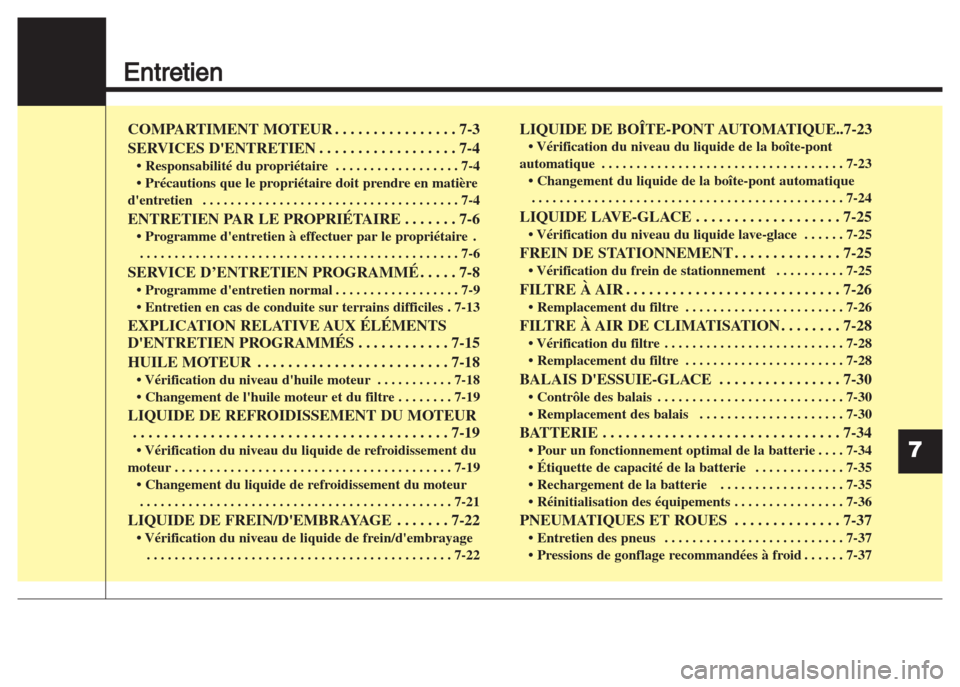

Entretien
7
COMPARTIMENT MOTEUR . . . . . . . . . . . . . . . . 7-3

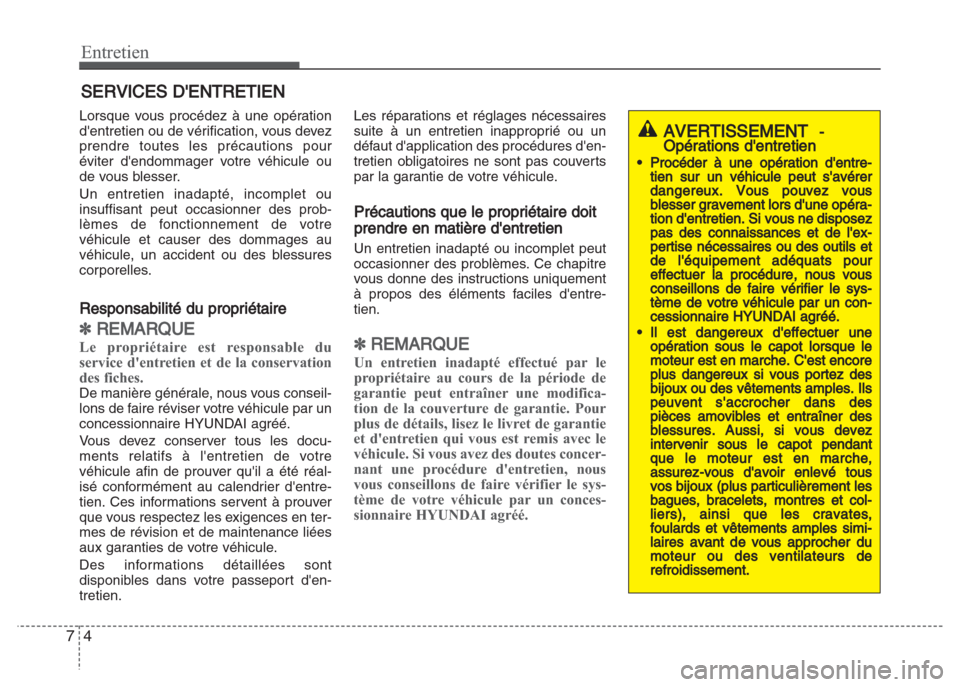

SERVICES D'ENTRETIEN . . . . . . . . . . . . . . . . . . 7-4
• Responsabilité du propriétaire . . . . . . . . . . . . . . . . . . 7-4
• Précautions que le propriétaire doit prendre en matière
d'entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4

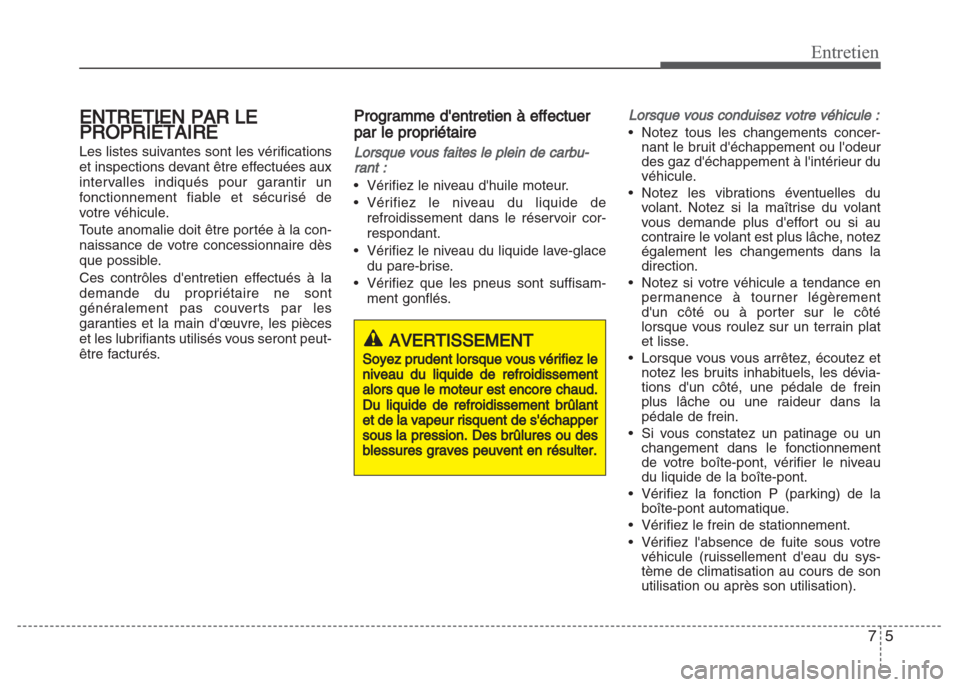

ENTRETIEN PAR LE PROPRIÉTAIRE . . . . . . . 7-6
• Programme d'entretien à effectuer par le propriétaire .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6
SERVICE D’ENTRETIEN PROGRAMMÉ . . . . . 7-8
• Programme d'entretien normal . . . . . . . . . . . . . . . . . . 7-9
• Entretien en cas de conduite sur terrains difficiles . 7-13
EXPLICATION RELATIVE AUX ÉLÉMENTS
D'ENTRETIEN PROGRAMMÉS . . . . . . . . . . . . 7-15
HUILE MOTEUR . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
• Vérification du niveau d'huile moteur . . . . . . . . . . . 7-18
• Changement de l'huile moteur et du filtre . . . . . . . . 7-19
LIQUIDE DE REFROIDISSEMENT DU MOTEUR
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-19
• Vérification du niveau du liquide de refroidissement du
moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-19
• Changement du liquide de refroidissement du moteur
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-21
LIQUIDE DE FREIN/D'EMBRAYAGE . . . . . . . 7-22
• Vérification du niveau de liquide de frein/d'embrayage
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-22
LIQUIDE DE BOÎTE-PONT AUTOMATIQUE..7-23
• Vérification du niveau du liquide de la boîte-pont
automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-23
• Changement du liquide de la boîte-pont automatique
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24
LIQUIDE LAVE-GLACE . . . . . . . . . . . . . . . . . . . 7-25
• Vérification du niveau du liquide lave-glace . . . . . . 7-25
FREIN DE STATIONNEMENT . . . . . . . . . . . . . . 7-25
• Vérification du frein de stationnement . . . . . . . . . . 7-25
FILTRE À AIR . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-26
• Remplacement du filtre . . . . . . . . . . . . . . . . . . . . . . . 7-26
FILTRE À AIR DE CLIMATISATION . . . . . . . . 7-28
• Vérification du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . 7-28
• Remplacement du filtre . . . . . . . . . . . . . . . . . . . . . . . 7-28
BALAIS D'ESSUIE-GLACE . . . . . . . . . . . . . . . . 7-30
• Contrôle des balais . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-30
• Remplacement des balais . . . . . . . . . . . . . . . . . . . . . 7-30
BATTERIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-34
• Pour un fonctionnement optimal de la batterie . . . . 7-34
• Étiquette de capacité de la batterie . . . . . . . . . . . . . 7-35
• Rechargement de la batterie . . . . . . . . . . . . . . . . . . 7-35
• Réinitialisation des équipements . . . . . . . . . . . . . . . . 7-36

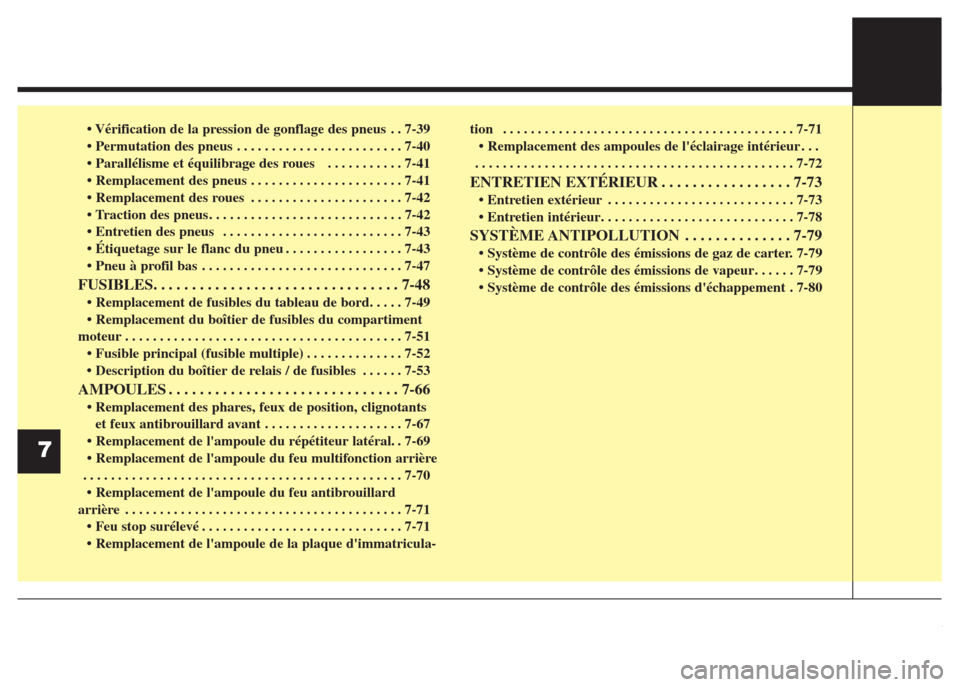

PNEUMATIQUES ET ROUES . . . . . . . . . . . . . . 7-37
• Entretien des pneus . . . . . . . . . . . . . . . . . . . . . . . . . . 7-37
• Pressions de gonflage recommandées à froid . . . . . . 7-37

• Vérification de la pression de gonflage des pneus . . 7-39
• Permutation des pneus . . . . . . . . . . . . . . . . . . . . . . . . 7-40
• Parallélisme et équilibrage des roues . . . . . . . . . . . 7-41
• Remplacement des pneus . . . . . . . . . . . . . . . . . . . . . . 7-41
• Remplacement des roues . . . . . . . . . . . . . . . . . . . . . . 7-42
• Traction des pneus . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-42
• Entretien des pneus . . . . . . . . . . . . . . . . . . . . . . . . . . 7-43
• Étiquetage sur le flanc du pneu . . . . . . . . . . . . . . . . . 7-43
• Pneu à profil bas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-47
FUSIBLES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-48
• Remplacement de fusibles du tableau de bord. . . . . 7-49
• Remplacement du boîtier de fusibles du compartiment
moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-51
• Fusible principal (fusible multiple) . . . . . . . . . . . . . . 7-52
• Description du boîtier de relais / de fusibles . . . . . . 7-53
AMPOULES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-66
• Remplacement des phares, feux de position, clignotants
et feux antibrouillard avant . . . . . . . . . . . . . . . . . . . . 7-67
• Remplacement de l'ampoule du répétiteur latéral. . 7-69
• Remplacement de l'ampoule du feu multifonction arrière
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-70
• Remplacement de l'ampoule du feu antibrouillard
arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-71
• Feu stop surélevé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-71
• Remplacement de l'ampoule de la plaque d'immatricula-tion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-71
• Remplacement des ampoules de l'éclairage intérieur . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-72
ENTRETIEN EXTÉRIEUR . . . . . . . . . . . . . . . . . 7-73
• Entretien extérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-73
• Entretien intérieur. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-78
SYSTÈME ANTIPOLLUTION . . . . . . . . . . . . . . 7-79
• Système de contrôle des émissions de gaz de carter. 7-79
• Système de contrôle des émissions de vapeur. . . . . . 7-79
• Système de contrôle des émissions d'échappement . 7-80
7

73
Entretien

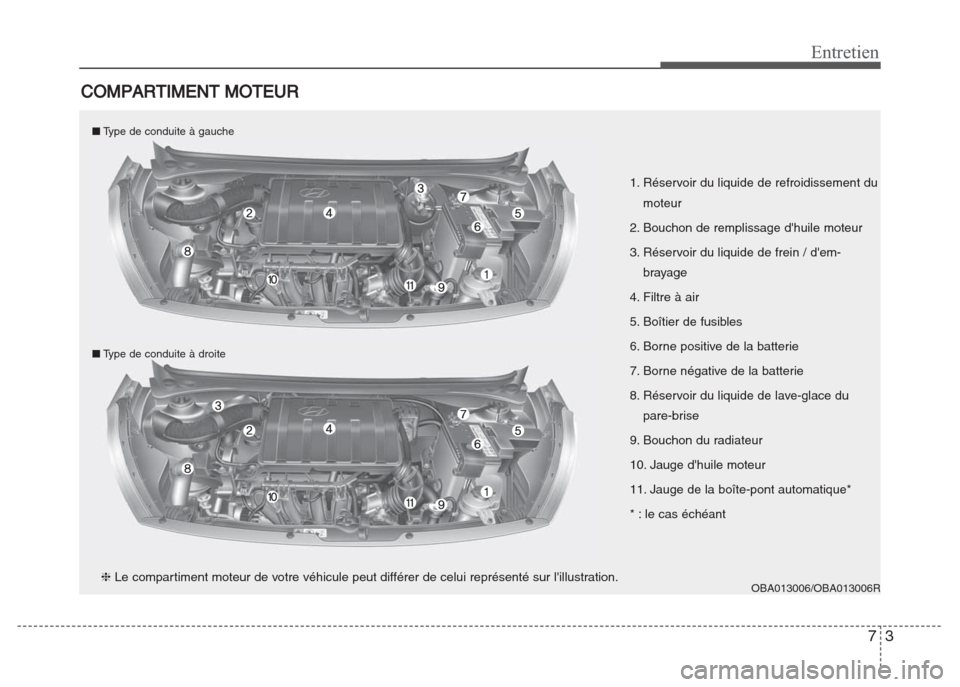

COMPARTIMENT MOTEUR
1. Réservoir du liquide de refroidissement du
moteur
2. Bouchon de remplissage d'huile moteur
3. Réservoir du liquide de frein / d'em-
brayage
4. Filtre à air
5. Boîtier de fusibles
6. Borne positive de la batterie
7. Borne négative de la batterie
8. Réservoir du liquide de lave-glace du
pare-brise
9. Bouchon du radiateur
10. Jauge d'huile moteur
11. Jauge de la boîte-pont automatique*
* : le cas échéant
OBA013006/OBA013006R❈Le compartiment moteur de votre véhicule peut différer de celui représenté sur l'illustration.
■Type de conduite à gauche
■Type de conduite à droite

Entretien
4 7
SERVICES D'ENTRETIEN
Lorsque vous procédez à une opération
d'entretien ou de vérification, vous devez
prendre toutes les précautions pour
éviter d'endommager votre véhicule ou
de vous blesser.
Un entretien inadapté, incomplet ou
insuffisant peut occasionner des prob-
lèmes de fonctionnement de votre
véhicule et causer des dommages au
véhicule, un accident ou des blessures
corporelles.
Responsabilité du propriétaire
✽REMARQUE
Le propriétaire est responsable du
service d'entretien et de la conservation
des fiches.
De manière générale, nous vous conseil-
lons de faire réviser votre véhicule par un
concessionnaire HYUNDAI agréé.
Vous devez conserver tous les docu-
ments relatifs à l'entretien de votre
véhicule afin de prouver qu'il a été réal-
isé conformément au calendrier d'entre-
tien. Ces informations servent à prouver
que vous respectez les exigences en ter-
mes de révision et de maintenance liées
aux garanties de votre véhicule.
Des informations détaillées sont
disponibles dans votre passeport d'en-
tretien.Les réparations et réglages nécessaires
suite à un entretien inapproprié ou un
défaut d'application des procédures d'en-
tretien obligatoires ne sont pas couverts
par la garantie de votre véhicule.
Précautions que le propriétaire doit
prendre en matière d'entretien
Un entretien inadapté ou incomplet peut
occasionner des problèmes. Ce chapitre
vous donne des instructions uniquement
à propos des éléments faciles d'entre-
tien.
✽REMARQUE
Un entretien inadapté effectué par le
propriétaire au cours de la période de
garantie peut entraîner une modifica-
tion de la couverture de garantie. Pour
plus de détails, lisez le livret de garantie
et d'entretien qui vous est remis avec le
véhicule. Si vous avez des doutes concer-
nant une procédure d'entretien, nous
vous conseillons de faire vérifier le sys-
tème de votre véhicule par un conces-
sionnaire HYUNDAI agréé.
AVERTISSEMENT -
Opérations d'entretien
•Procéder à une opération d'entre-
tien sur un véhicule peut s'avérer
dangereux. Vous pouvez vous
blesse
r gravement lors d'une opéra-
tion d'entretien. Si vous ne disposez
pas des connaissances et de l'ex-
pe
rtise nécessaires ou des outils et
de l'équipement adéquats pour
effectuer la procédure, nous vous
conse
illons de faire vérifier le sys-
tème de votre véhicule par un con-
cessionnaire HYUNDAI agréé.
•Il est
dangereux d'effectuer une
opération sous le capot lorsque le
moteur est en marche. C'est encore
plus dan
gereux si vous portez des
bijoux ou des vêtements amples. Ils
peuvent s'accrocher dans des
pièces amovib
les et entraîner des
blessures. Aussi, si vous devez
intervenir sous le capot pendant
que le moteur est
en marche,
assurez-vous d'avoir enlevé tous
vos bijoux (plus particulièrement les
bagues, bracelets, mon
tres et col-
liers), ainsi que les cravates,
foulards et vêtements amples simi-
laires avant de vous app
rocher du
moteur ou des ventilateurs de
refroidissement.

75
Entretien
ENTRETIEN PAR LE
PROPRIÉTAIRE
Les listes suivantes sont les vérifications
et inspections devant être effectuées aux
intervalles indiqués pour garantir un
fonctionnement fiable et sécurisé de
votre véhicule.
Toute anomalie doit être portée à la con-
naissance de votre concessionnaire dès
que possible.
Ces contrôles d'entretien effectués à la
demande du propriétaire ne sont
généralement pas couverts par les
garanties et la main d'œuvre, les pièces
et les lubrifiants utilisés vous seront peut-
être facturés.
Programme d'entretien à effectuer
par le propriétaire
Lorsque vous faites le plein de carbu-
rant :
• Vérifiez le niveau d'huile moteur.
• Vérifiez le niveau du liquide de
refroidissement dans le réservoir cor-
respondant.
• Vérifiez le niveau du liquide lave-glace
du pare-brise.
• Vérifiez que les pneus sont suffisam-
ment gonflés.
Lorsque vous conduisez votre véhicule :
• Notez tous les changements concer-
nant le bruit d'échappement ou l'odeur
des gaz d'échappement à l'intérieur du
véhicule.
• Notez les vibrations éventuelles du
volant. Notez si la maîtrise du volant
vous demande plus d'effort ou si au
contraire le volant est plus lâche, notez
également les changements dans la
direction.
• Notez si votre véhicule a tendance en
permanence à tourner légèrement
d'un côté ou à porter sur le côté
lorsque vous roulez sur un terrain plat
et lisse.
• Lorsque vous vous arrêtez, écoutez et
notez les bruits inhabituels, les dévia-
tions d'un côté, une pédale de frein
plus lâche ou une raideur dans la
pédale de frein.
• Si vous constatez un patinage ou un
changement dans le fonctionnement
de votre boîte-pont, vérifier le niveau
du liquide de la boîte-pont.
• Vérifiez la fonction P (parking) de la
boîte-pont automatique.
• Vérifiez le frein de stationnement.
• Vérifiez l'absence de fuite sous votre
véhicule (ruissellement d'eau du sys-
tème de climatisation au cours de son
utilisation ou après son utilisation).
AVERTISSEMENT
Soyez prudent lorsque vous vérifiez le
niveau du liquide de refroidissement
alors que le moteur est enc
ore chaud.
Du liquide de refroidissement brûlant
et de la vapeur risquent de s'échapper
sous la pression
. Des brûlures ou des
blessures graves peuvent en résulter.
