2015 TOYOTA COROLLA Manual de utilização (in Portuguese)

4646-3. Manutenção que pode ser feita por si
XPainel de instrumentos do lado do passageiro (veículos de volante
à direita)
Sob o painel de instrumentos
inferior:
Remova a cobertura e a tampa.
Por trás do porta-luvas:
Abra o porta-luvas. Deslize o
amortecedor.
Pressione em ambos os
lados do porta-luvas para
desencaixar a parte superior.
De seguida, puxe o porta-
-luvas e desencaixe a parte
inferior do mesmo.
1
2

4656-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
Retire o fusível com o saca-
-fusíveis.
Apenas os fusíveis tipo A podem
ser removidos utilizando um saca-
-fusíveis.
Verifique se o fusível está fundido.
Fusível normal
Fusível fundido
Substitua o fusível fundido por outro com amperagem adequada. A ampe-
ragem encontra-se inscrita na tampa da caixa de fusíveis.
3
4
1
2
XTipo AXTipo B
XTipo C

4666-3. Manutenção que pode ser feita por si
■Depois de substituir um fusível
●Se as luzes não acenderem depois da substituição do fusível, pode ser
necessário substituir uma lâmpada. (→P. 467)
●Se o fusível substituído voltar a fundir, consulte um concessionário Toyota
autorizado, reparador Toyota autorizado ou outro profissional igualmente
qualificado e equipado.
■Se houver uma sobrecarga no circuito
Os fusíveis foram concebidos para fundirem antes que toda a cablagem fique
danificada.
PREVENÇÃO
■Para evitar falhas no sistema e incêndio no veículo
Observe as seguintes precauções.
Não efetuando os seguintes procedimentos pode originar danos e possível
incêndio ou ferimentos.
●Nunca utilize um fusível com uma amperagem superior à indicada ou
qualquer outro objeto no lugar de um fusível.
●Utilize, sempre, um fusível Toyota genuíno ou equivalente.
Nunca substitua um fusível com um fio elétrico, nem durante uma insta-
lação temporária.
●Não modifique o fusível ou a caixa de fusíveis.
AT E N Ç Ã O
■Antes de substituir os fusíveis
É importante que a carga elétrica seja determinada e reparada, o mais rapi-
damente possível, num concessionário Toyota autorizado, reparador
Toyota autorizado ou noutro profissional igualmente qualificado e equipado.

4676-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
Verifique os watts da lâmpada de substituição. (→P. 605)
■Frente
Lâmpadas
Pode substituir as seguintes lâmpadas. O nível de dificuldade
da substituição varia de acordo com a lâmpada. Se a substitui-
ção das lâmpadas parecer difícil de efetuar, contacte um con-
cessionário Toyota autorizado, reparador Toyota autorizado ou
outro profissional igualmente qualificado e equipado.
Preparação de uma lâmpada de substituição
Localização das lâmpadas
Luzes diurnas da frente (tipo lâmpada) (se equipado)
Máximos
Médios
Luzes do sinal de mudança de direção laterais
Luzes de nevoeiro da frente (se equipado)
Luzes do sinal de mudança de direção da frente1
2
3
4
5
6

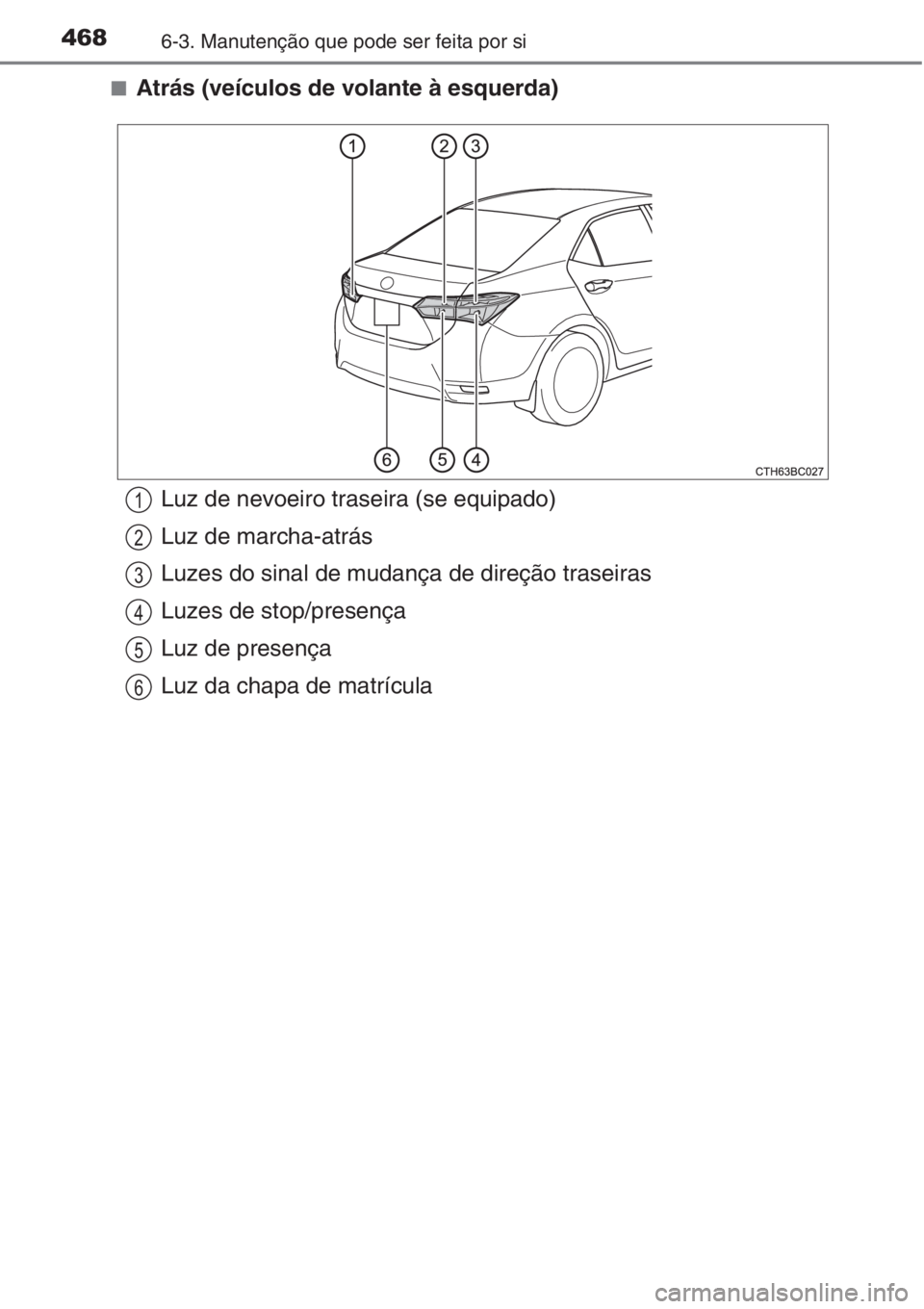

4686-3. Manutenção que pode ser feita por si
■Atrás (veículos de volante à esquerda)
Luz de nevoeiro traseira (se equipado)
Luz de marcha-atrás
Luzes do sinal de mudança de direção traseiras
Luzes de stop/presença
Luz de presença
Luz da chapa de matrícula1
2
3
4
5
6

4696-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
■Atrás (veículos de volante à direita)
Luz de nevoeiro traseira
Luz de marcha-atrás
Luzes do sinal de mudança de direção traseiras
Luzes de stop/presença
Luz de presença
Luz da chapa de matrícula1
2
3
4
5
6

4706-3. Manutenção que pode ser feita por si
■Médios
Rode a base da lâmpada
para o lado esquerdo.
Puxe pela lâmpada enquanto
pressiona a patilha de des-
trancamento.
Substitua a lâmpada e ins-
tale a base da lâmpada.
Alinhe as 3 marcas na lâmpada
com a armação e insira.
Rode e segure a base da
lâmpada.
Agite ligeiramente a base da
lâmpada a fim de verificar se
esta não está solta, ligue os
faróis uma vez e confirme visu-
almente que não há fugas de
luz pela armação.
Substituição das lâmpadas
1
2
3
4

4716-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
■Médios
Rode a base da lâmpada
para o lado esquerdo.
Puxe pela lâmpada enquanto
pressiona a patilha de des-
trancamento.
Substitua a lâmpada e ins-
tale a base da lâmpada.
Alinhe as 3 marcas na lâmpada
com a armação e insira.
Rode e segure a base da
lâmpada.
Agite ligeiramente a base da
lâmpada a fim de verificar se
esta não está solta, ligue os
faróis uma vez e confirme visu-
almente que não há fugas de
luz pela armação.
1
2
3
4
