2015 TOYOTA COROLLA Manual de utilização (in Portuguese)

4726-3. Manutenção que pode ser feita por si

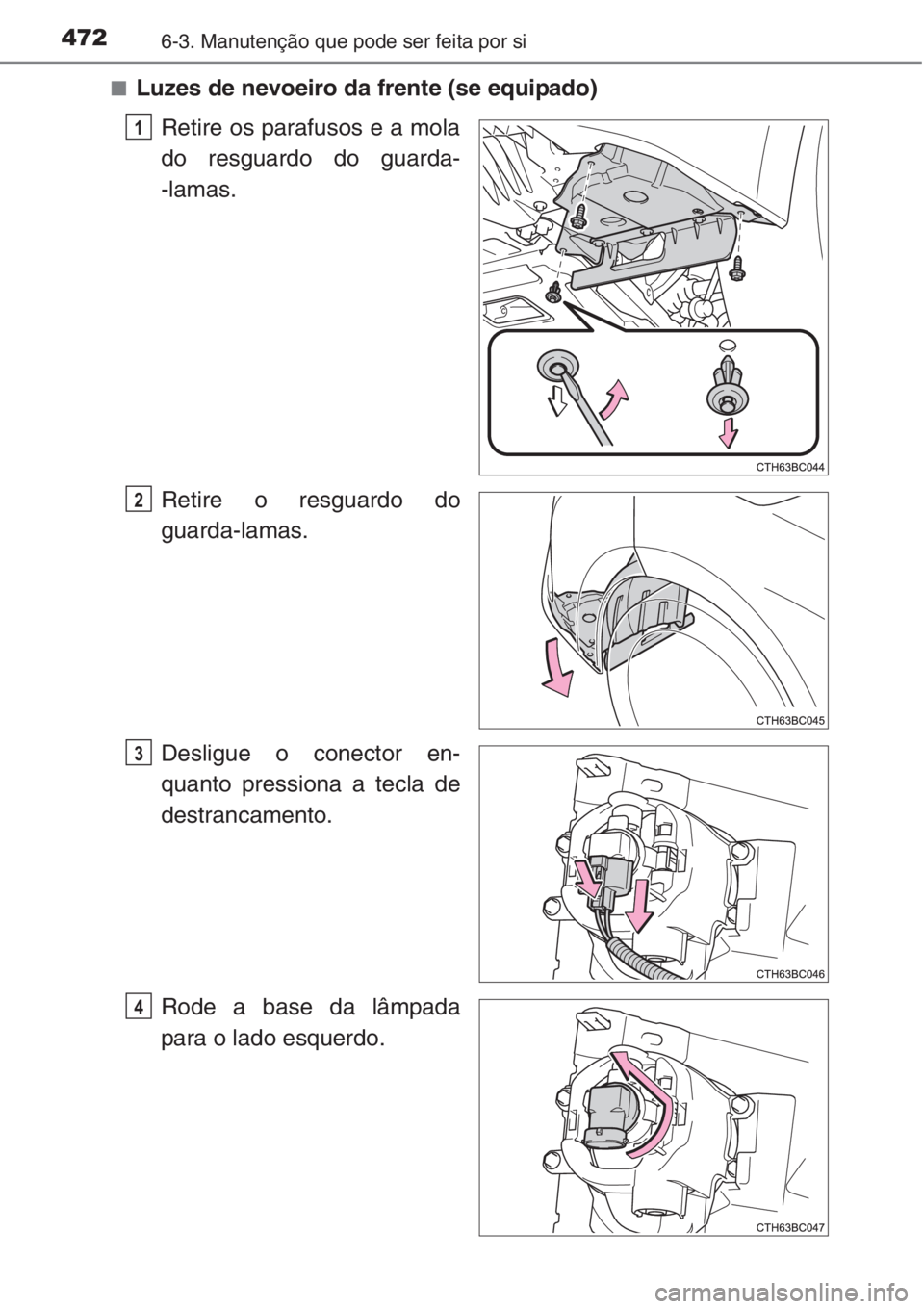

■Luzes de nevoeiro da frente (se equipado)
Retire os parafusos e a mola
do resguardo do guarda-
-lamas.
Retire o resguardo do
guarda-lamas.
Desligue o conector en-
quanto pressiona a tecla de
destrancamento.
Rode a base da lâmpada
para o lado esquerdo.
1
2
3
4

4736-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
Instale a lâmpada nova.
Alinhe as 3 marcas na lâmpada
com a armação e insira.
Rode para o lado direito e segu-
re a base da lâmpada.
Instale o conector.
Agite ligeiramente a base da
lâmpada a fim de verificar se
esta não está solta, ligue os
faróis de nevoeiro da frente uma
vez e confirme visualmente que
não há fugas de luz pela arma-
ção.
Quando instalar o resguardo do guarda-lamas, instale-o indo de
para com as direções invertidas.
Certifique-se que o resguardo do guarda-lamas está fixo ao interior do
para-choques.
5
6
7
21

4746-3. Manutenção que pode ser feita por si
■Luzes de mínimos à frente (tipo lâmpada) (se equipado)
Rode a base da lâmpada
para o lado esquerdo.
Retire a lâmpada.
Quando instalar a lâmpada, siga os passos no sentido contrário.
1
2
3

4756-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
■Luzes do sinal de mudança de direção da frente
Rode a base da lâmpada
para o lado esquerdo.
Retire a lâmpada.
Quando instalar a lâmpada, siga os passos no sentido contrário.
1
2
3

4766-3. Manutenção que pode ser feita por si
■Luz de stop/presença e luz de mudança de direção traseira
Abra a mala e remova os
grampos.
Para evitar danos no veículo,
cubra a chave de fendas com
fita.
Remova parcialmente o pai-
nel da mala.
Rode a lâmpada para o lado
direito.
Luz do sinal de mudança
de direção traseira
Luz de stop/presença
Retire a lâmpada.
Luz do sinal de mudança
de direção traseira
Luz de stop/presença
Quando instalar a lâmpada, siga os passos no sentido contrário.
1
2
3
1
2
4
1
2
5

4776-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
■Luz de nevoeiro traseira (se equipado), luz de presença e luz
de marcha-atrás
Abra a mala e remova os
grampos. De seguida retire
parcialmente o painel da
tampa da mala.
Para evitar danos no veículo,
cubra a chave de fendas com
um trapo.
Rode a lâmpada para o lado
esquerdo.
Luz de presença
Luz de nevoeiro traseira
Luz de marcha-atrás
Retire a lâmpada.
Luz de presença
Luz de nevoeiro traseira
Luz de marcha-atrás
Quando instalar a lâmpada, siga os passos no sentido contrário.
1
2
1
2
3
3
1
2
3
4

4786-3. Manutenção que pode ser feita por si
■Luz da chapa de matrícula
Remova a tampa.
Insira uma chave de fendas no
orifício próximo da tampa e
remova-a, tal como é apresen-
tado na ilustração.
Para evitar danos no veículo,
cubra a chave de fendas com
um pano.
Retire a lâmpada.
Quando instalar a lâmpada, siga os passos no sentido contrário.
1
2
3

4796-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
■Luzes do indicador de mudança de direção laterais
Remova a tampa.
Insira uma chave de fendas de
cabeça achatada e deslize ao
longo do sinal de mudança de
direção.
Para evitar danos no veículo,
cubra a chave de fendas com
fita.
Pressione os 2 grampos e
remova a luz do sinal de
mudança de direção da caixa
de viseira.
Remova a ficha do lado do
encaixe da luz do indicador
de mudança de direção late-
ral.
Retire a lâmpada.
1
2
3
4
