2013 MAZDA MODEL CX-5 Handleiding (in Dutch)

Voor
Sleepoog
(lang type)
Wielmoersleutel
Achter
Sleepoog
(kort type)
Wielmoersleutel
4. Haak de sleepkabel vast in het
sleepoog.
OPGELET
lAls het sleepoog niet stevig is
vastgedraaid, kan dit los komen te
zitten of tijdens het slepen van de
auto uit de bumper getrokken
worden. Zorg er voor dat het
sleepoog stevig aan de bumper wordt
bevestigd.
lWees voorzichtig bij het slepen
onder de volgende omstandigheden
het sleepoog en de sleephaak, de
carrosserie of het aandrijfsysteem
niet te beschadigen:
lTrek geen voertuig dat zwaarder
is dan het uwe.
lNiet plotseling accelereren,
aangezien dit een zware schok
overbrengt op het sleepoog en de
sleephaak of de sleepkabel.
lDe sleepkabel enkel aan het
sleepoog en de sleephaak
bevestigen.
Als er zich een probleem voordoet
Slepen in noodgevallen
7-35

Wanneer waarschuwings-/
indikatielampjes branden/
knipperen
qAls het hoofdwaarschuwingslampje
gaat branden
Type A
Wordt getoond wanneer melding van de
systeemdefecten vereist is.
Controleer het bericht dat wordt
aangegeven op de display en raadpleeg
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.
(Displayvoorbeeld)
Wordt als volgt getoond:
Indikatie op display en
hoofdwaarschuwingslampje in
instrumentengroep branden
tegelijkertijd
Dit duidt op een defect in het
voertuigsysteem. Controleer het bericht
dat wordt aangegeven op de display en
raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
Zie voor bijzonderheden de verklaringen
voor de waarschuwings-/indikatielampjes
in het hoofdstuk waarschuwings-/
indikatielampjes, welke overeenkomen
met het symbool in het bovenste gedeelte
van de display. Als er geen bericht wordt
aangegeven op de display, op de INFO
schakelaar drukken om het
“Waarschuwing”scherm te tonen.
Type B
Het lampje gaat in de volgende gevallen
continu branden. Raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
lEr is een defect in het
accubeheersysteem.
lEr is een defect in de remschakelaar.
(SKYACTIV-D 2.2)
lEr is een defect in de hydraulische
regeling van de motor.
lEr is een defect in de distributieketting
van de motor.
lEr is een defect in de voorverwarming.
7-36
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers

qAls het remwaarschuwingslampje
gaat branden
Als het remwaarschuwingslampje blijft
branden alhoewel de handrem is vrijgezet,
is het niveau van de remvloeistof mogelijk
laag of is er een probleem in het
remsysteem. Breng de auto onmiddellijk
op een veilige plaats tot stilstand en neem
contact op met een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur.
WAARSCHUWING
Niet rijden wanneer het
remwaarschuwingslampje brandt.
Neem contact op met een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur om de remmen zo
spoedig mogelijk te laten inspecteren:
Rijden terwijl het
remwaarschuwingslampje brandt is
gevaarlijk. Het geeft aan dat de
remmen wellicht totaal niet
functioneren of dat ze op elk moment
volledig buiten bedrijf kunnen raken.
Laat de remmen onmiddellijk
inspecteren indien dit lampje blijft
branden nadat u gecontroleerd heeft
of de handrem volledig ontspannen is.
OPGELET
Ook is het mogelijk dat het effectieve
remvermogen vermindert, zodat u het
rempedaal krachtiger moet intrappen
dan normaal om de auto tot stilstand te
brengen.
qAls het ABS waarschuwingslampje
gaat branden
Wanneer het ABS waarschuwingslampje
van het ABS systeem tijdens het rijden
blijft branden, geeft dit aan dat de ABS
besturingseenheid een defect in het
systeem vastgesteld heeft. In dat geval zal
het remsysteem op dezelfde wijze werken
als bij een auto zonder ABS.
Als dit gebeurt, dient u zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te
raadplegen.
OPMERKING
Wanneer de motor met behulp van een
hulpaccu gestart wordt, is het toerental
ongelijkmatig en is het mogelijk dat het
ABS waarschuwingslampje gaat
branden. In dit geval is dit het gevolg
van een nagenoeg uitgeputte accu en
duidt dit niet op een defect in het ABS
systeem.
Laad de accu.
Zie Opladen van de accu op pagina
6-41.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-37

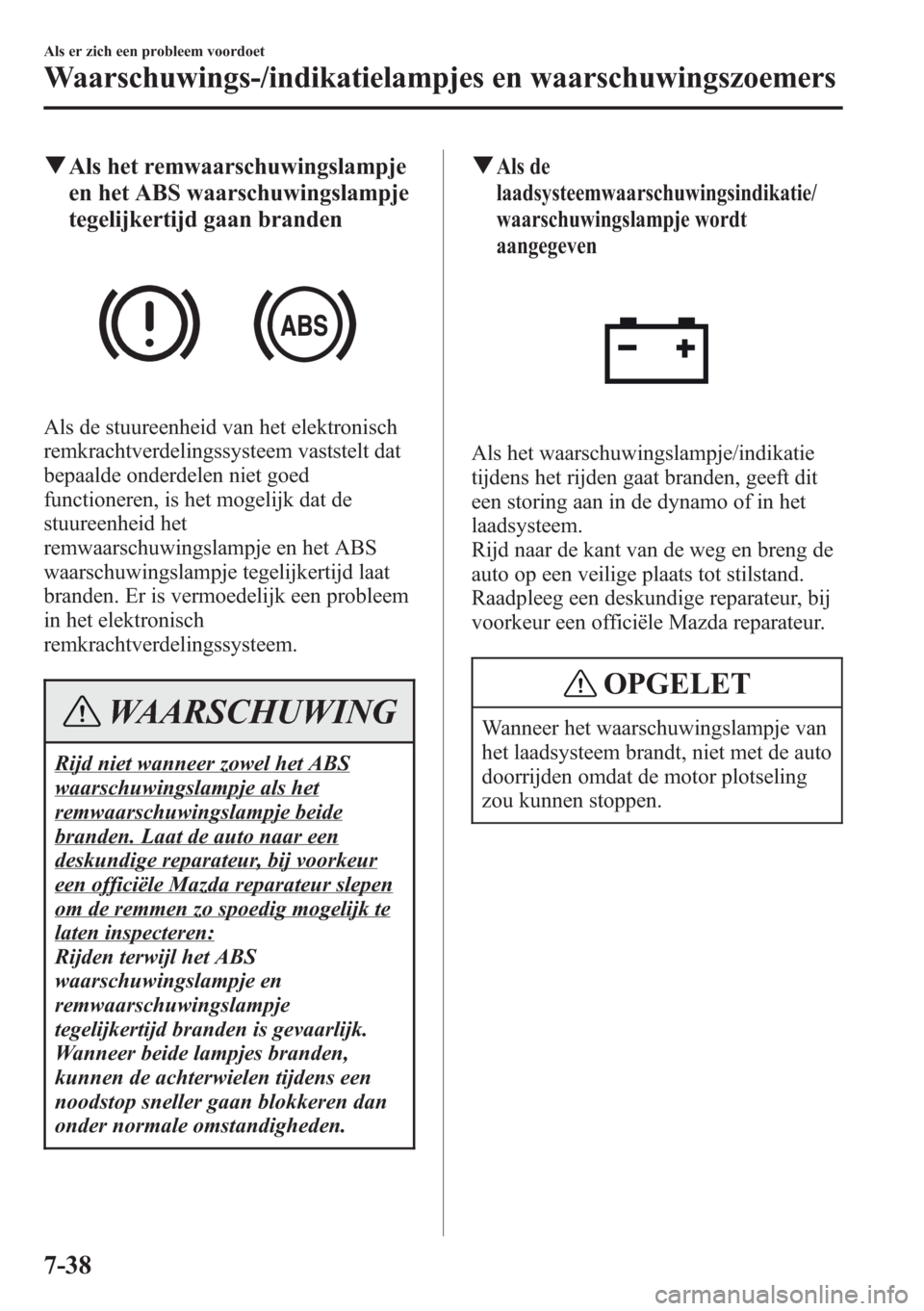

qAls het remwaarschuwingslampje
en het ABS waarschuwingslampje
tegelijkertijd gaan branden
Als de stuureenheid van het elektronisch
remkrachtverdelingssysteem vaststelt dat
bepaalde onderdelen niet goed
functioneren, is het mogelijk dat de
stuureenheid het
remwaarschuwingslampje en het ABS
waarschuwingslampje tegelijkertijd laat
branden. Er is vermoedelijk een probleem
in het elektronisch
remkrachtverdelingssysteem.
WAARSCHUWING
Rijd niet wanneer zowel het ABS
waarschuwingslampje als het
remwaarschuwingslampje beide
branden. Laat de auto naar een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur slepen
om de remmen zo spoedig mogelijk te
laten inspecteren:
Rijden terwijl het ABS
waarschuwingslampje en
remwaarschuwingslampje
tegelijkertijd branden is gevaarlijk.
Wanneer beide lampjes branden,
kunnen de achterwielen tijdens een
noodstop sneller gaan blokkeren dan
onder normale omstandigheden.
qAls de
laadsysteemwaarschuwingsindikatie/
waarschuwingslampje wordt
aangegeven
Als het waarschuwingslampje/indikatie
tijdens het rijden gaat branden, geeft dit
een storing aan in de dynamo of in het
laadsysteem.
Rijd naar de kant van de weg en breng de
auto op een veilige plaats tot stilstand.
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
OPGELET
Wanneer het waarschuwingslampje van
het laadsysteem brandt, niet met de auto
doorrijden omdat de motor plotseling
zou kunnen stoppen.
7-38
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers

qAls de
motoroliewaarschuwingsindikatie/
waarschuwingslampje wordt
aangegeven
Dit waarschuwingslampje geeft aan dat de
druk van de motorolie laag is.
Bij SKYACTIV-D 2.2 gaat ook het
motoroliewaarschuwingslampje branden
als de motorolie ernstig vervuild is.
OPGELET
De motor niet laten draaien wanneer de
oliedruk laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
Indien het lampje tijdens het rijden gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige en vlakke plaats
tot stilstand.
2. Zet de motor stop en wacht 5 minuten
om de olie naar het carter te laten
terugvloeien.
3. Inspecteer het motoroliepeil (pagina
6-27). Als het peil laag is, de juiste
hoeveelheid motorolie bijvullen en er
daarbij op letten niet teveel bij te
vullen.
OPGELET
De motor niet laten draaien als het
oliepeil laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4. Start de motor en controleer het
waarschuwingslampje.
Indien het lampje blijft branden ook als
het oliepeil normaal is of nadat u olie
heeft bijgevuld, de motor onmiddellijk
stopzetten en uw auto naar een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur laten slepen.
qAls het motorwaarschuwingslampje
gaat branden of knipperen
Als dit indikatielampje tijdens het rijden
gaat branden, bestaat de kans dat er een
probleem met de auto is. Noteer de
rijomstandigheden waarbij het lampje
begon te branden en raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Het motorwaarschuwingslampje kan in de
volgende gevallen gaan branden:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Wanneer het niveau van de brandstof in
de tank bijzonder laag is of wanneer de
tank nagenoeg leeg is.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-39

lWanneer er een probleem is met de
elektrische installatie van de motor.
lWanneer er een probleem is met het
systeem van de uitlaatgasreiniging.
Als het motorwaarschuwingslampje blijft
branden of continu knippert (SKYACTIV-
G 2.0, SKYACTIV-G 2.5), niet met hoge
snelheden rijden en zo spoedig mogelijk
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
qAls het waarschuwingslampje voor
hoge
motorkoelvloeistoftemperatuur
(rood) gaat branden of knipperen
Het lampje knippert wanneer de
motorkoelvloeistoftemperatuur
buitengewoon hoog is en gaat branden
wanneer de
motorkoelvloeistoftemperatuur verder
toeneemt.
Te nemen maatregelen
Lampje knippert
Rijd langzaam om de motorbelasting te
verminderen totdat u een veilige plaats
heeft gevonden om de auto tot stilstand te
brengen en wacht totdat de motor
afgekoeld is.Lampje brandt
Dit geeft de mogelijkheid van
oververhitting aan. Parkeer de auto
onmiddellijk op een veilige plaats en zet
de motor stop.
Zie Oververhitting (pagina 7-30).
OPGELET
Niet met de auto rijden wanneer het
waarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur brandt.
Anders kan dit beschadiging van de
motor veroorzaken.
qAls het i-stop waarschuwingslampje
(oranje) gaat branden of knipperení
Wanneer het lampje brandt
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur
als het i-stop waarschuwingslampje
(oranje) blijft branden nadat de i-stop OFF
schakelaar onder andere omstandigheden
dan wanneer de motorkap geopend is of
de bestuurder de auto verlaten heeft
terwijl de keuzehendel in de stand D/M
staat (niet in blokkeermodus voor tweede
versnelling) (behalve Europese modellen)
(veiligheidsgordel van bestuurder is
losgemaakt en bestuurdersportier is
geopend) continu ingedrukt is gehouden.
7-40
Als er zich een probleem voordoet
íBepaalde modellen.
Waarschuwings-/indikatielampjes en waarschuwingszoemers

Wanneer het lampje knippert
Het lampje knippert als er een defect in
het i-stop systeem is. Raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
qAls het
rijbaanveranderingcontrolesysteem
(RVM) waarschuwingslampje (oranje)
gaat branden
í
Het lampje blijft branden als het systeem
defect is. Raadpleeg een officiële Mazda
dealer.
OPMERKING
Dit waarschuwingslampje kan gaan
branden als resultaat van een tijdelijke
vermindering in de gevoeligheid van de
radarsensor als gevolg van slecht weer
of vuil op het bumperoppervlak. Dit
duidt echter niet op een defect.
qAls het
rijstrookafwijkingwaarschuwingssysteem
(LDWS) waarschuwingslampje (oranje) gaat
knipperen
í
lHet waarschuwingslampje gaat
knipperen als het systeem defect is.
Laat uw auto bij een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur controleren.
lHet LDWS werkt niet wanneer het
waarschuwingslampje knippert.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-41íBepaalde modellen.

OPGELET
lAls zich een van onderstaande
gevallen voordoet, is er mogelijk een
defect in het systeem. Laat de auto
door een deskundige reparateur, bij
voorkeur een officiële Mazda
reparateur controleren.
lHet lampje gaat tijdens het rijden
knipperen.
lHet lampje gaat niet branden
wanneer het contact op ON gezet
wordt.
lGebruik altijd banden van het
voorgeschreven formaat voor alle
wielen en van hetzelfde merk, soort
en profielpatroon. Bovendien geen
banden met duidelijk zichtbaar
verschillende slijtagepatronen op
dezelfde auto gebruiken. Als
dergelijke ongeschikte banden
gebruikt worden, bestaat de kans dat
het LDWS niet normaal functioneert.
lWanneer een noodreservewiel wordt
gebruikt, bestaat de kans dat het
systeem niet normaal functioneert.
qAls de 4WD waarschuwingsindikatie/
waarschuwingslampje wordt
aangegeven
í
Type A
De waarschuwingsindikatie wordt onder
de volgende omstandigheden getoond;
lEr is een afwijking in het 4WD
systeem.
lEr is teveel verschil in de bandradius
tussen de voor- en achterwielen.
lDe temperatuur van de differentieelolie
is abnormaal hoog.
lEr is voortdurend een groot verschil
tussen het aantal omwentelingen van
de voor- en achterwielen, zoals
wanneer u probeert weg te rijden op
een bevroren wegdek of wanneer u de
auto probeert vrij te trekken uit
modder, zand of soortgelijke
omstandigheden.
Wanneer“4WD Systeem inspectie
vereist”wordt aangegeven
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
7-42
Als er zich een probleem voordoet
íBepaalde modellen.
Waarschuwings-/indikatielampjes en waarschuwingszoemers
