2013 MAZDA MODEL CX-5 Handleiding (in Dutch)

qWeergavebereik op het scherm
De beelden op het scherm kunnen afwijken van de werkelijke omstandigheden.
(Schermdisplay)
(Werkelijke aanzicht)
Voorwerp Sierstuk
Indikatie voor
obstakeldetectie in
parkeersensorsysteem
(Displaytype met
hulplijnen voor
geprojecteerd rijtraject)
Bepaalde modellen Bumper
Tijdens het rijden
Achteruitkijkmonitor
4-165

OPMERKING
lHet weergavebereik varieert afhankelijk van de auto en de wegsituatie.
lHet weergavebereik is beperkt. Voorwerpen onder de bumper of rondom de
bumperuiteinden kunnen niet worden weergegeven.
lDe afstand die verschijnt in het getoonde beeld is verschillend van de werkelijke
afstand omdat de achteruitkparkeercamera uitgerust is met een specifieke lens.
lBeelden van de achteruitparkeercamera die getoond worden op de monitor zijn
omgekeerde beelden (spiegelbeelden).
lHet is mogelijk dat bepaalde als optie op de auto gemonteerde accessoires door de
camera worden opgenomen. Monteer geen optionele onderdelen die het uitzicht van
de camera kunnen hinderen, zoals lichtgevende onderdelen of onderdelen gemaakt
van reflecterend materiaal.
lOnder de volgende omstandigheden is het mogelijk dat de display moeilijk zichtbaar
is, echter dit duidt niet op een defect.
lOp donkere plaatsen.lWanneer de temperatuur rondom de lens hoog/laag is.lWanneer de camera nat is, zoals op een regenachtige dag of tijdens perioden van
hoge luchtvochtigheid.
lWanneer zich vreemde bestanddelen zoals modder rondom de camera hebben
vastgehecht.
lWanneer de cameralens zonlicht of de lichtbundel van koplampen weerkaatst.
lDe beeldweergave kan vertraagd worden als de temperatuur rondom de camera laag
is.
4-166
Tijdens het rijden
Achteruitkijkmonitor

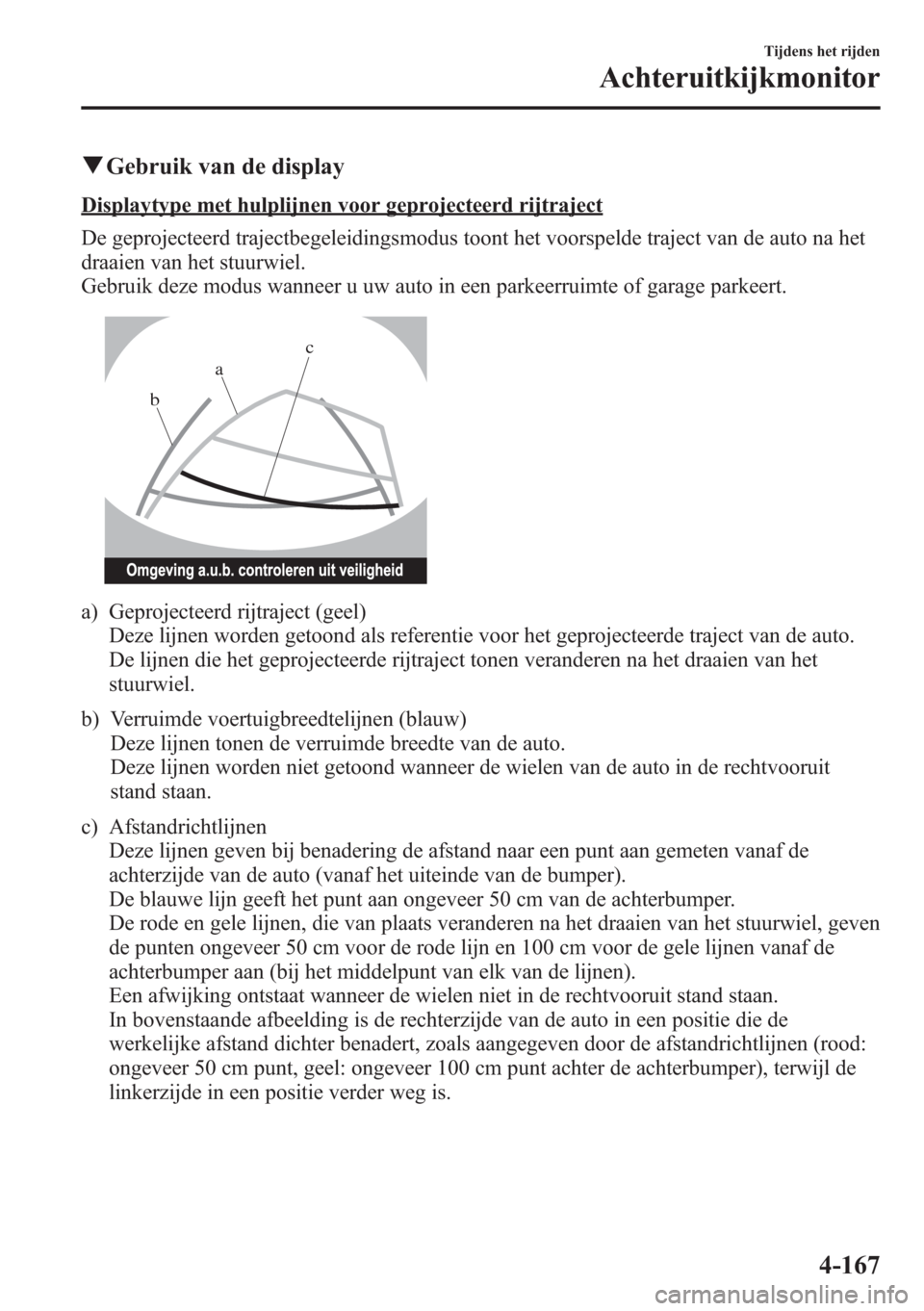

qGebruik van de display
Displaytype met hulplijnen voor geprojecteerd rijtraject
De geprojecteerd trajectbegeleidingsmodus toont het voorspelde traject van de auto na het
draaien van het stuurwiel.
Gebruik deze modus wanneer u uw auto in een parkeerruimte of garage parkeert.
bac
a) Geprojecteerd rijtraject (geel)
Deze lijnen worden getoond als referentie voor het geprojecteerde traject van de auto.
De lijnen die het geprojecteerde rijtraject tonen veranderen na het draaien van het
stuurwiel.
b) Verruimde voertuigbreedtelijnen (blauw)
Deze lijnen tonen de verruimde breedte van de auto.
Deze lijnen worden niet getoond wanneer de wielen van de auto in de rechtvooruit
stand staan.
c) Afstandrichtlijnen
Deze lijnen geven bij benadering de afstand naar een punt aan gemeten vanaf de
achterzijde van de auto (vanaf het uiteinde van de bumper).
De blauwe lijn geeft het punt aan ongeveer 50 cm van de achterbumper.
De rode en gele lijnen, die van plaats veranderen na het draaien van het stuurwiel, geven
de punten ongeveer 50 cm voor de rode lijn en 100 cm voor de gele lijnen vanaf de
achterbumper aan (bij het middelpunt van elk van de lijnen).
Een afwijking ontstaat wanneer de wielen niet in de rechtvooruit stand staan.
In bovenstaande afbeelding is de rechterzijde van de auto in een positie die de
werkelijke afstand dichter benadert, zoals aangegeven door de afstandrichtlijnen (rood:
ongeveer 50 cm punt, geel: ongeveer 100 cm punt achter de achterbumper), terwijl de
linkerzijde in een positie verder weg is.
Tijdens het rijden
Achteruitkijkmonitor
4-167

OPGELET
De getoonde positie van de richtlijnen op de display verandert afhankelijk van de
toestand van de auto (zoals het aantal inzittenden/belading) en de wegomstandigheden
(zoals een steile helling aan de achterzijde van de auto).
Controleer tijdens het achteruitrijden altijd de ruimte aan de achterzijde van de auto en
het omliggende gedeelte rechtstreeks met uw ogen.
Displaytype met vaste hulplijnen
Richtlijnen die de breedte van de auto aangeven (geel) worden op het scherm getoond bij
wijze van referentie en geven bij benadering de breedte van de auto aan in vergelijking tot
de breedte van de parkeerruimte die u op het punt staat in te rijden.
Gebruik dit displayaanzicht wanneer u uw auto in een parkeerruimte of garage parkeert.
b
a
a) Voertuigbreedterichtlijnen (geel)
Richtlijnen dienen als referentie en geven bij benadering de breedte van de auto aan.
b) Afstandrichtlijnen
Deze richtlijnen geven bij benadering de afstand naar een punt aan gemeten vanaf de
achterzijde van de auto (vanaf het uiteinde van de bumper).
De rode en gele lijnen geven de punten ongeveer 50 cm voor de rode lijn en 100 cm
voor de gele lijnen vanaf de achterbumper aan (bij het middelpunt van elk van de
lijnen).
OPGELET
De richtlijnen op het scherm zijn vaste lijnen. Deze bewegen niet mee met de draaiing
van het stuurwiel door de bestuurder. Wees altijd voorzichtig en controleer tijdens het
achteruitrijden altijd de ruimte aan de achterzijde van de auto en het omliggende gedeelte
rechtstreeks met uw ogen.
4-168
Tijdens het rijden
Achteruitkijkmonitor

qWerking van de achteruitkijkmonitor
De werking van de achteruitkijkmonitor bij het achteruitrijden met de auto varieert
afhankelijk van de verkeers- en wegsituatie en de auto. De hoeveelheid benodigde
stuurbeweging en de timing varieert ook afhankelijk van de omstandigheden, dus
controleer de omgeving rechtstreeks met uw ogen en stuur de auto al naargelang de
situatie.
Houd goed rekening met bovenstaande voorzorgsmaatregelen alvorens de
achteruitkijkmonitor te gebruiken.
Displaytype met hulplijnen voor geprojecteerd rijtraject
OPMERKING
Het volgende is een voorbeeld van parkeren waarbij het stuurwiel bij het achteruitrijden
naar rechts gedraaid wordt. De procedure is omgekeerd wanneer het achteruitrijden
vanuit tegenovergestelde richting gebeurt.
1. Zet de keuzehendel in stand R om de display over te schakelen naar de
achteruitkijkmonitordisplay.
2. Alvorens achteruit een parkeerruimte in te rijden, het stuurwiel draaien en daarbij naar
de display van het geprojecteerde rijtraject kijken zodat de auto in het midden de
parkeerruimte inrijdt.
(Displayconditie) (Voertuigconditie)
Tijdens het rijden
Achteruitkijkmonitor
4-169

3. Nadat u de parkeerruimte binnen begint te rijden, langzaam achteruit blijven rijden zodat
de afstand tussen de voertuigbreedterichtlijnen en de zijkant van de parkeerruimte aan
de linker- en rechterzijde nagenoeg gelijk zijn.
(Displayconditie) (Voertuigconditie)
4. Ga verder met het bijdraaien van het stuurwiel totdat de voertuigbreedterichtlijnen
parallel zijn aan de linker- en rechterzijde van de parkeerruimte.
5. Zodra de lijnen parallel staan, de wielen rechtvooruit zetten en uw auto langzaam
achteruit de parkeerruimte inrijden. Blijf de omliggende ruimte van de auto controleren
en breng vervolgens de auto op de best mogelijke plaats tot stilstand. (Als de
parkeerruimte verdeelstrepen heeft, controleer dan of de voertuigbreedterichtlijnen ten
opzichte hiervan parallel staan.)
(Displayconditie) (Voertuigconditie)
4-170
Tijdens het rijden
Achteruitkijkmonitor

6. Wanneer de keuzehendel vanuit stand R in een andere keuzehendelstand wordt gezet,
keert het scherm terug naar de voorgaande display.
OPMERKING
Aangezien er een verschil kan zijn tussen de getoonde afbeelding, zoals hieronder
aangegeven, en de werkelijke omstandigheden tijdens het parkeren, altijd de veiligheid
aan de achterzijde van de auto en het omliggende gebied rechtstreeks visueel
controleren.
lIn de afbeelding van de parkeerruimte (of garage) welke hieronder wordt aangegeven,
bestaat de kans dat alhoewel het achterste uiteinde en de afstandrichtlijnen op de
monitor parallel lijken te staan, deze op de grond in feite niet parallel zijn.
lBij het parkeren in een ruimte die enkel aan één zijde van de parkeerruimte een
verdeelstreep heeft, bestaat de kans dat de verdeelstreep en de voertuigbreedterichtlijn
op de monitor parallel lijken te staan, alhoewel deze in feite op de grond niet parallel
zijn.
Displaytype met vaste hulplijnen
OPMERKING
Beelden van de achteruitparkeercamera die getoond worden op de monitor zijn
omgekeerde beelden (spiegelbeelden).
1. Zet de keuzehendel in stand R om de display over te schakelen naar de
achteruitkijkmonitordisplay.
Tijdens het rijden
Achteruitkijkmonitor
4-171

2. Controleer de omgeving rondom de auto en rijd achteruit.
(Displayconditie) (Voertuigconditie)
3. Nadat u de parkeerruimte binnen begint te rijden, langzaam achteruit blijven rijden zodat
de afstand tussen de voertuigbreedterichtlijnen en de zijkant van de parkeerruimte aan
de linker- en rechterzijde nagenoeg gelijk zijn.
4. Ga verder met het bijdraaien van het stuurwiel totdat de voertuigbreedterichtlijnen
parallel zijn aan de linker- en rechterzijde van de parkeerruimte.
