Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-51íBepaalde modellen.

WAARSCHUWING
De xenon gasontladingslampen niet
zelf vervangen:
Het zelf vervangen van xenon
gasontladingslampen is gevaarlijk.
Aangezien de xenon
gasontladingslampen gebruik maken
van hoge spanning, bestaat de kans op
een elektrische schok als de lampen
verkeerd behandeld worden.
Raadpleeg een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur wanneer vervanging
noodzakelijk is.
Nooit het glasgedeelte van een
halogeenlamp met de blote handen
aanraken en steeds oogbescherming
gebruiken wanneer u in de buurt van
de lampen werkt of deze gaat
vastnemen:
Wanneer een halogeenlamp breekt is
dit gevaarlijk. Deze gloeilampen
bevatten gas dat onder druk staat. Als
zo'n lamp breekt, kan deze uit elkaar
springen en kan door het rondvliegend
glas ernstige verwondingen worden
toegebracht.
Als het glasgedeelte met blote handen
wordt aangeraakt, blijft er huidvet op
de gloeilamp achter waardoor deze
oververhit kan raken en bij het
branden uit elkaar kan springen.
Houd halogeenlampen steeds buiten
het bereik van kinderen:
Spelen met een halogeenlamp is
gevaarlijk. Door een halogeenlamp te
laten vallen of deze op een andere
manier te breken, kunnen ernstige
verwondingen worden toegebracht.
OPMERKING
lNeem voor het vervangen van de
gloeilamp contact op met een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.
lAls de halogeenlamp per ongeluk
wordt aangeraakt, deze met
schoonmaakalcohol schoonvegen
alvorens de lamp te gebruiken.
lGebruik het beschermkapje en het
doosje van de nieuwe gloeilamp om
de oude gloeilamp onmiddellijk en
buiten het bereik van kinderen op te
ruimen.
qVervangen van de gloeilampen
van de buitenverlichting
Koplampen (Met xenon gasontlading
koplampen)
Dimlicht/grootlicht gloeilampen
De gloeilampen van het dimlicht/
grootlicht kunt u niet zelf vervangen. De
gloeilampen dienen door een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur vervangen te worden.
Dagverlichting
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
6-52
Onderhoud en verzorging
Zelf uit te voeren onderhoud

3. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar achteren te trekken.
4. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
5. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Koplampen (Met halogeen koplampen)
Dimlichtgloeilampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.2. Til de motorkap omhoog.
3.(Rechterzijde)
Verwijder het reservoir van de
voorruitensproeiervloeistof uit de
geleider.
Reservoir van
voorruitensproeiervloeistofGeleider
4. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-53

5. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
6. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Grootlichtgloeilampen
(Met dagverlichting)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.3.(Rechterzijde)
Verwijder het reservoir van de
voorruitensproeiervloeistof uit de
geleider.
Reservoir van
voorruitensproeiervloeistofGeleider
4. Trek het afsluitkapje los.
5. Draai de houder en de gloeilamp
linksom en verwijder deze.
6-54
Onderhoud en verzorging
Zelf uit te voeren onderhoud

6. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
(Zonder dagverlichting)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
3.(Rechterzijde)
Verwijder het reservoir van de
voorruitensproeiervloeistof uit de
geleider.
Reservoir van
voorruitensproeiervloeistofGeleider
4. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.
5. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
6. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Voorste richtingaanwijzerlampen,
Positielampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar rechts draaien
en de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar links draaien.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-55

3. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
Monteren Verwijderen
4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.
5. Draai de houder en de gloeilamp
linksom en verwijder deze.
6. Maak de gloeilamp los uit de houder.Voorste richtingaanwijzerlampen
Positielampen
7. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Mistlampen voorí
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar rechts draaien
en de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar links draaien.
6-56
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud

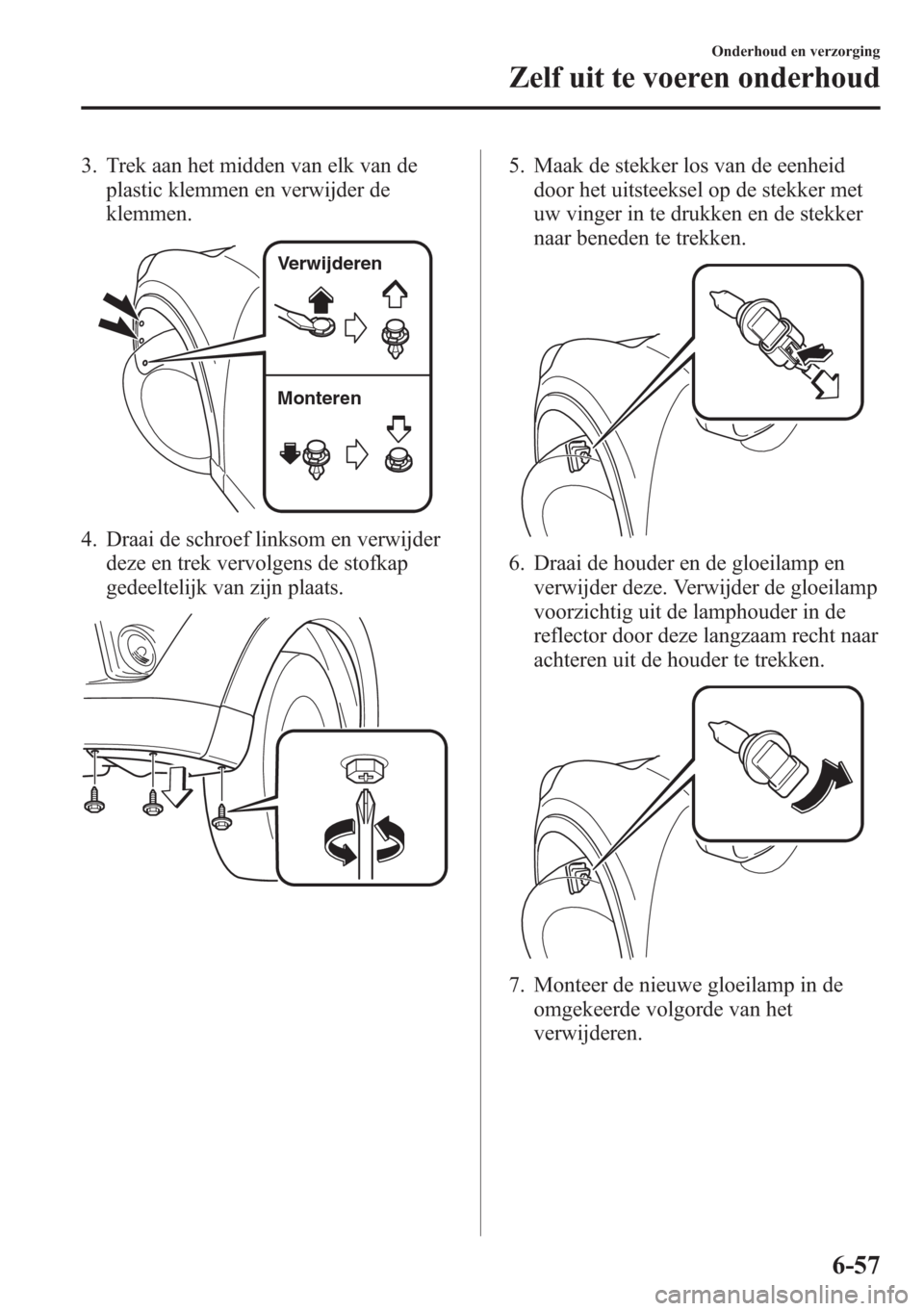

3. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
Monteren Verwijderen
4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.
5. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.
6. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reflector door deze langzaam recht naar
achteren uit de houder te trekken.
7. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-57

Zijrichtingaanwijzerlampen
Aangezien de procedure nogal
ingewikkeld en moeilijk is, dient het
vervangen van de LED lampen door een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur te worden
gedaan.
OPMERKING
Vervangen van de LED gloeilamp is
niet mogelijk, aangezien deze in de
lampeenheid is ingebouwd. Vervang de
lampeenheid.
Lampen van rem-/achterlichten,
Achterste richtingaanwijzerlampen,
Achterlichten (Zijde achterklep),
Achteruitrijlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Verwijder het kapje met een platte
schroevendraaier welke met een lap
omwikkeld is om beschadiging van het
kapje te voorkomen.
Lampen van rem-/achterlichten,
Achterste richtingaanwijzerlampen
Achterlichten (Zijde achterklep),
Achteruitrijlampen
3. Draai de houder en de gloeilamp
linksom en verwijder deze.
4. Maak de gloeilamp los uit de houder.
Lampen van rem-/achterlichten
6-58
Onderhoud en verzorging
Zelf uit te voeren onderhoud
