2013 MAZDA MODEL CX-5 Handleiding (in Dutch)

OnderhoudsfrequentieAantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet
Maanden 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Banden (inclusief reservewiel)
(met afstelling van de bandenspanning)
*10IIIIIIIIIIII
Lekke band noodreparatieset
(indien voorzien)
*11Jaarlijks inspecteren.
Tabelsymbolen:
I:Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R:Vernieuwen
C:Reinigen
T:Vastdraaien
L:Smeren
Opmerkingen:
*1 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen elke 7500
km of 6 maanden inspecteren.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*2 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
7500 km of 6 maanden de motorolie te verversen en het oliefilter te vernieuwen.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*3 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de motorolie elke 2500 km of
3 maanden verversen.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*4 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, het motoroliefilter elke 5.000
km of 6 maanden vernieuwen.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*5 Gebruik koelvloeistof type FL22 bij modellen met de inscriptie“FL22”op de radiateurdop zelf of op het
naburige gedeelte. Gebruik FL22 bij het verversen van de koelvloeistof.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-11

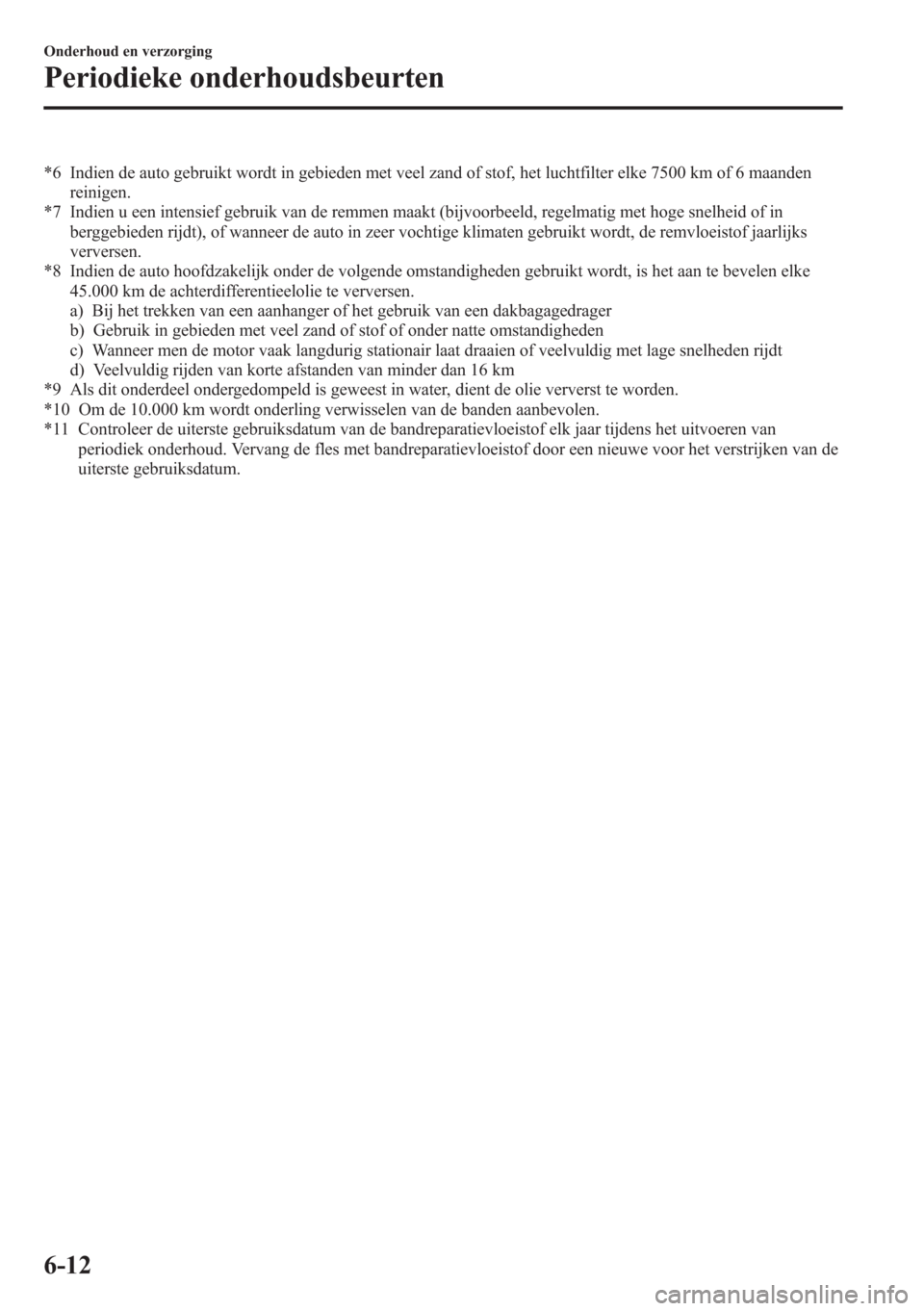

*6 Indien de auto gebruikt wordt in gebieden met veel zand of stof, het luchtfilter elke 7500 km of 6 maanden
reinigen.
*7 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof jaarlijks
verversen.
*8 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
45.000 km de achterdifferentieelolie te verversen.
a) Bij het trekken van een aanhanger of het gebruik van een dakbagagedrager
b) Gebruik in gebieden met veel zand of stof of onder natte omstandigheden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Veelvuldig rijden van korte afstanden van minder dan 16 km
*9 Als dit onderdeel ondergedompeld is geweest in water, dient de olie ververst te worden.
*10 Om de 10.000 km wordt onderling verwisselen van de banden aanbevolen.
*11 Controleer de uiterste gebruiksdatum van de bandreparatievloeistof elk jaar tijdens het uitvoeren van
periodiek onderhoud. Vervang de fles met bandreparatievloeistof door een nieuwe voor het verstrijken van de
uiterste gebruiksdatum.
6-12
Onderhoud en verzorging
Periodieke onderhoudsbeurten

Rusland/Wit-Rusland
SKYACTIV-D 2.2
OnderhoudsfrequentieAantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet.
Maanden 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
Aandrijfriemen
*1IIII
Motorolie*2*3RRRRRRRRRRRR
Oliefilter*2RRRRRRRRRRRR
BrandstoffilterRusland Elke 60.000 km vernieuwen.
Wit RuslandRRRR
Brandstofinspuitsysteem
*4IIII
Luchtfilter*5CCRCCRCCRCCR
KoelsysteemIIIIII
MotorkoelvloeistofFL22 type
*6Verversen na de eerste 10 jaar of 200.000 km; daarna elke
100.000 km of 5 jaar.
Overige Elke 2 jaar vernieuwen.
Brandstofleidingen en slangenRuslandIIIIII
Wit RuslandIIIIIIIIIIII
Elektrolietniveau van accu en soortelijk gewichtIIIIIIIIIIII
Remleidingen, slangen en verbindingenIIIIIIIIIIII
Remvloeistof
*7RRRRRR
HandremIIIIIIIIIIII
SchijfremmenIIIIIIIIIIII
Werking van stuurinrichting en stuurstangenIIIIIIIIIIII
Achterdifferentieelolie
*8*9
Transmissieolie*9
Voor- en achterwielophanging, fuseekogels en
axiale speling van wiellagerIIIIIIIIIIII
Stofhoezen van aandrijfasIIIIIIIIIIII
Uitlaatsysteem hitteschildenIIIIIIIIIIII
Bouten en moeren op chassis en carrosserieTTTTTTTTTTTT
Scharnieren en sluithakenLLLLLLLLLLLL
Gehele elektrische systeemIIIIIIIIIIII
Toestand van carrosserie
(op roest, corrosie en perforatie)Jaarlijks inspecteren.
Cabineluchtfilter (indien voorzien)RRRRRR
Banden (inclusief reservewiel)
(met afstelling van de bandenspanning)
*10IIIIIIIIIIII
Lekke band noodreparatieset
(indien voorzien)
*11Jaarlijks inspecteren.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-13

Tabelsymbolen:
I:Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R:Vernieuwen
C:Reinigen
T:Vastdraaien
L:Smeren
Opmerkingen:
*1 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen elke
10.000 km of 12 maanden inspecteren.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*2 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
5.000 km of 6 maanden de motorolie te verversen en het oliefilter te vernieuwen.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*3 Bij SKYACTIV-D 2.2, na het verversen van de motorolie de motoroliegegevens terugstellen.
*4 Voer de correctie voor de hoeveelheid brandstofinspuiting uit.
*5 Indien de auto gebruikt wordt in gebieden met veel zand of stof, het luchtfilter elke 5.000 km of 6 maanden
reinigen.
*6 Gebruik koelvloeistof type FL22 bij modellen met de inscriptie“FL22”op de radiateurdop zelf of op het
naburige gedeelte. Gebruik FL22 bij het verversen van de koelvloeistof.
*7 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof jaarlijks
verversen.
*8 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
40.000 km de achterdifferentieelolie te verversen.
a) Bij het trekken van een aanhanger of het gebruik van een dakbagagedrager
b) Gebruik in gebieden met veel zand of stof of onder natte omstandigheden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Veelvuldig rijden van korte afstanden van minder dan 16 km
*9 Als dit onderdeel ondergedompeld is geweest in water, dient de olie ververst te worden.
*10 Om de 10.000 km wordt onderling verwisselen van de banden aanbevolen.
*11 Controleer de uiterste gebruiksdatum van de bandreparatievloeistof elk jaar tijdens het uitvoeren van
periodiek onderhoud. Vervang de fles met bandreparatievloeistof door een nieuwe voor het verstrijken van de
uiterste gebruiksdatum.
6-14
Onderhoud en verzorging
Periodieke onderhoudsbeurten

Behalve Israël/Rusland/Wit-Rusland/Azerbeidzjan
Onderhoudsfrequentie
Aantal maanden of kilometers,naargelang de situatie welke zich het eerst voordoet
Maanden 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0 EN SKYACTIV-G 2.5
Brandstoffilter Elke 60.000 km vernieuwen.
Bougies
*1Elke 120.000 km vernieuwen.
Dampafzuigsysteem
(indien voorzien)IIIIIIII
SKYACTIV-D 2.2
Brandstoffilter R R R R
Brandstofinspuitsysteem
*2III
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-15

Onderhoudsfrequentie
Aantal maanden of kilometers,naargelang de situatie welke zich het eerst voordoet
Maanden 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0, SKYACTIV-G 2.5 EN SKYACTIV-D 2.2
Aandrijfriemen
*3IIIIIIIIIIIIIIII
Motorolie
*4*5
Behalve
onderstaande
landenRRRRRRRRRRRRRRRR
Georgië/Armenië/
CambodjaElke 5000 km of 6 maanden vernieuwen
Oliefilter
*4
Behalve
onderstaande
landenRRRRRRRRRRRRRRRR
Georgië/Armenië/
CambodjaElke 10.000 km of 1 jaar vernieuwen.
Koelsysteem I I I I I I I I
MotorkoelvloeistofFL22 type
*6Verversen na de eerste 10 jaar of 200.000 km; daarna elke 100.000 km of 5
jaar.
Overige Elke 2 jaar vernieuwen.
Luchtfilter
*7
Behalve
onderstaande
landenCCRCCRCC
Georgië/ArmeniëCRCRCRCR
Brandstofleidingen en slangen I I I I I I I I
Elektrolietniveau van accu en
soortelijk gewicht
*8IIIIIIII
Remleidingen, slangen en
verbindingenIIIIIIII
Remvloeistof
*9IIIRIIIRIIIRIIIR
HandremIIIIIIIIIIIIIIII
Rembekrachtigingsysteem
(Rembekrachtiger) en slangenIIIIIIII
SchijfremmenIIIIIIIIIIIIIIII
Werking van stuurinrichting en
stuurstangenIIIIIIII
Handgeschakelde
versnellingsbakolieR
Achterdifferentieelolie
*10*11
Transmissieolie*11
Voor- en achterwielophanging,
fuseekogels en axiale speling van
wiellagerIIIIIIII
Stofhoezen van aandrijfas I I I I
Uitlaatsysteem hitteschilden Elke 80.000 km inspecteren.
6-16
Onderhoud en verzorging
Periodieke onderhoudsbeurten

Onderhoudsfrequentie
Aantal maanden of kilometers,naargelang de situatie welke zich het eerst voordoet
Maanden 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Bouten en moeren op chassis en
carrosserieTTTTTTTT
Toestand van carrosserie
(op roest, corrosie en perforatie)Jaarlijks inspecteren.
Cabineluchtfilter (indien voorzien) R R R R R R R R
Banden (inclusief reservewiel)
(met afstelling van de bandenspan-
ning)IIIIIIIIIIIIIIII
Onderling verwisselen van de
bandenElke 10.000 km onderling verwisselen.
Lekke band noodreparatieset
(indien voorzien)
*12Jaarlijks inspecteren.
Tabelsymbolen:
I:Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R:Vernieuwen
C:Reinigen
T:Vastdraaien
Opmerkingen:
*1 Inspecteer in onderstaande landen de bougies elke 10.000 km of 1 jaar alvorens deze bij de genoemde interval
te vernieuwen.
Angola, Chili, El Salvador, Guatemala, Honduras, Hongkong, Macau, Iran, Jordanië, Nigeria, Papua Nieuw
Guinea, Peru, Syrië, Vietnam, Zaïre, Georgië, Armenië, Cambodja, Myanmar
*2 Voer de correctie voor de hoeveelheid brandstofinspuiting uit.
*3 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto voornamelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen vaker
inspecteren dan de normaal aanbevolen intervallen.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*4 Indien de auto voornamelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen de
motorolie vaker te verversen en het oliefilter vaker te vernieuwen dan de normaal aanbevolen intervallen.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*5 Bij SKYACTIV-D 2.2, na het verversen van de motorolie de motoroliegegevens terugstellen.
*6 Gebruik koelvloeistof type FL22 bij modellen met de inscriptie“FL22”op de radiateurdop zelf of op het
naburige gedeelte. Gebruik FL22 bij het verversen van de koelvloeistof.
*7 Indien de auto gebruikt wordt in gebieden met veel zand of stof, dient het luchtfilter vaker gereinigd en indien
nodig vernieuwd te worden dan bij de normaal aanbevolen intervallen.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-17

*8 Indien de auto in buitengewoon hete en koude gebieden gebruikt wordt, het elektrolietniveau van de accu en
het soortelijk gewicht elke 10.000 km of 6 maanden inspecteren.
*9 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof jaarlijks
verversen.
*10 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
45.000 km de achterdifferentieelolie te verversen.
a) Bij het trekken van een aanhanger of het gebruik van een dakbagagedrager
b) Gebruik in gebieden met veel zand of stof of onder natte omstandigheden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Veelvuldig rijden van korte afstanden van minder dan 16 km
*11 Als dit onderdeel ondergedompeld is geweest in water, dient de olie ververst te worden.
*12 Controleer de uiterste gebruiksdatum van de bandreparatievloeistof elk jaar tijdens het uitvoeren van
periodiek onderhoud. Vervang de fles met bandreparatievloeistof door een nieuwe voor het verstrijken van de
uiterste gebruiksdatum.
6-18
Onderhoud en verzorging
Periodieke onderhoudsbeurten
