2013 MAZDA MODEL CX-5 Betriebsanleitung (in German)

9Technische Daten
Technische Fahrzeuginformationen
Identifikationsnummern .............................................................. 9-2
Typen- und Hinweisschilder ...................................................... 9-2
Technische Daten .......................................................................... 9-5
Technische Daten ...................................................................... 9-5
Individuelle Einstellungen .......................................................... 9-13
Individuelle Einstellungen ...................................................... 9-13
9-1

Typen- und Hinweisschilder
qFahrzeugidentifikationsnummer
(Südafrika, Golfstaaten)
Mit derFahrzeugidentifikationsnummerkann
das Fahrzeug identifiziert werden. Die
Nummer befindet sich auf dem Schild am
Windlaufblech an der rechten Ecke des
Armaturenbretts. Das Schild ist von außen
durch die Windschutzscheibe gut sichtbar.
qTypenschild
Außer Fahrzeuge, die in der Russischen
Föderation gefertigt sind
Fahrzeuge, die in der Russischen
Föderation gefertigt sind
qFahrgestellnummer/
Fahrzeugidentifikationsnummer
(Rechtslenker für Europa,
Fahrzeuge, die in der Russischen
Föderation gefertigt sind)
Fahrgestellnummer
Öffnen Sie die Abdeckung wie in der
Abbildung gezeigt und kontrollieren Sie
die Fahrgestellnummer.
9-2
Identifikationsnummern

Fahrzeugidentifikationsnummer
Rechtslenker für Europa
Fahrzeuge, die in der Russischen
Föderation gefertigt sind
qAngaben für Abgasreinigungssystem
(Philippinen)
qReifendruckschild
Linkslenker
Rechtslenker
qMotornummer
SKYACTIV-G 2.0, SKYACTIV-G 2.5
vorne
Identifikationsnummern
9-3

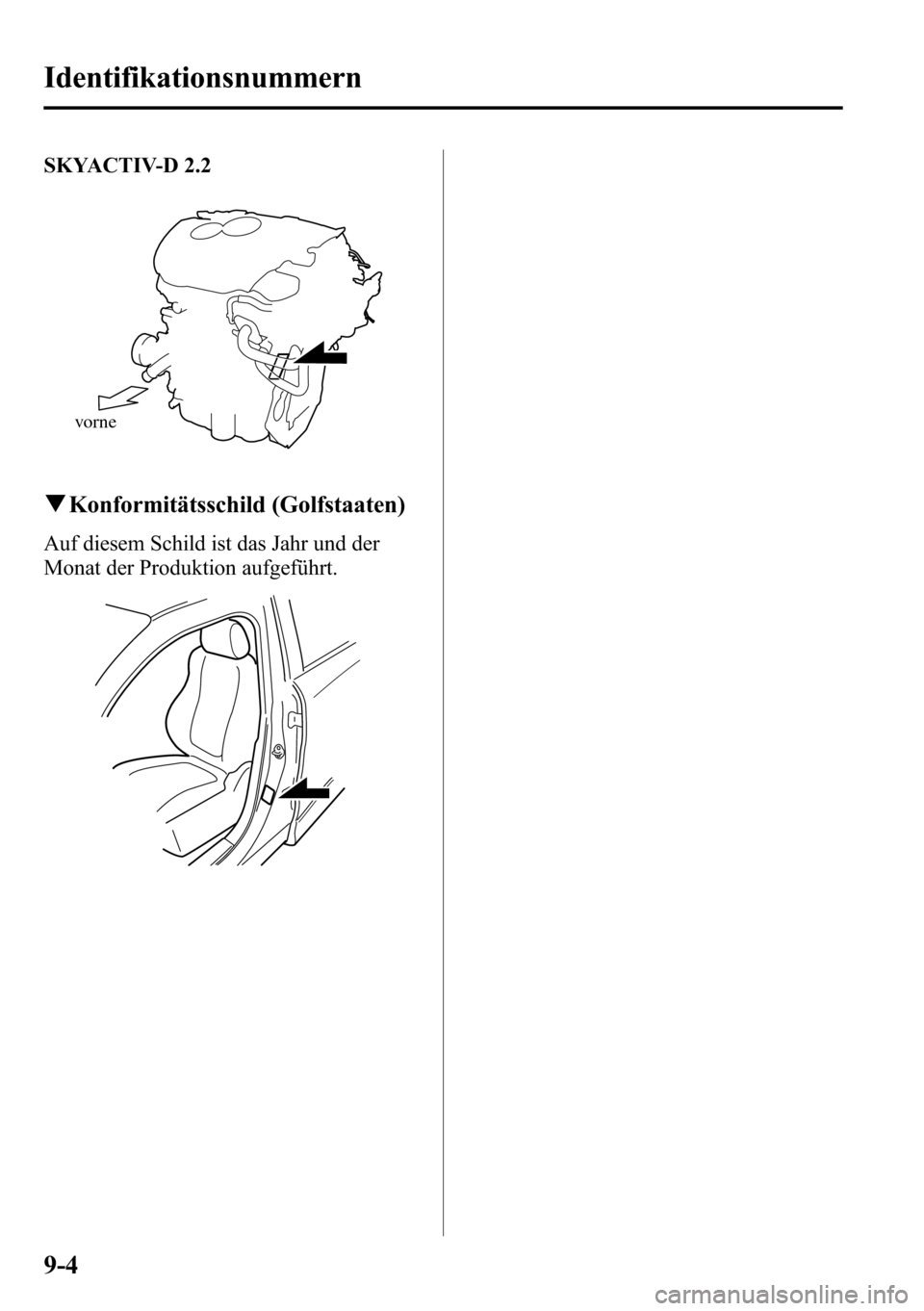

SKYACTIV-D 2.2
vorne
qKonformitätsschild (Golfstaaten)
Auf diesem Schild ist das Jahr und der
Monat der Produktion aufgeführt.
9-4
Identifikationsnummern

Technische Daten
qMotor
Benzinmotor
GegenstandTechnische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 83,5 × 91,2 mm 89,0 × 100 mm
Hubraum 1998 cm3 2488 cm3
VerdichtungsgradModell für Europa 14,0
13,0
Außer Modell für Europa 13,0
Dieselmotor
GegenstandTechnische Daten
SKYACTIV-D 2.2
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 86,0 × 94,3 mm
Hubraum 2191 cm3
Verdichtungsgrad 14,0
qElektrische Anlage
GegenstandKlassifizierung
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
BatterieQ-85
*1T- 1 1 0*112V-55Ah/20 Std.*2oder 12V-65Ah/20 Std.*2
ZündkerzenMazda-Original-Zündkerzen*3PE5R-18-110 oder PE5S-18-110―
*1 Q-85 oder T-110 ist für das i-stop-System (FOR STOP & START). Für einen richtigen Betrieb des i-stop-
Systems sollte nur Q-85 oder T-110 verwendet werden (FOR STOP & START). Für Einzelheiten wenden Sie
sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
*2 Nicht für das i-stop-System.
*3 Die Zündkerzen sind für eine optimale Leistung von SKYACTIV-G. Für Einzelheiten wenden Sie sich an
einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
VORSICHT
Für das Reinigen von Iridiumkerzen dürfen keine Drahtbürsten verwendet werden. Die
Beschichtung der Iridiumlegierung und der Platinspitzen kann beschädigt werden.
Technische Daten
9-5

qSchmiermittel
Motoröl*1Europa Außer Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Empfohlenes Öl*2Ölqualität
Mazda Originalöl Supra 0W-20
API SG/SH/SJ/SL/SM/SN oder
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Originalöl Ultra 5W-30
Alternative Ölqualität
*3
API SL/SM/SN oder ACEA
A3/A50W-20
5W-30
SKYACTIV-D 2.2Empfohlenes Öl
*2Ölqualität
Mazda Originalöl Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Mazda Originalöl Ultra DPF 5W-30
Alternative Ölqualität
*3
ACEA C30W-30
5W-30
*1 Siehe“Empfohlenes Öl”auf Seite 6-24.
*2 Die Originalöle von Mazda sind speziell für den betreffenden Motor getestet. Für eine optimale Leistung wird
eine allzeitige Verwendung von Mazda Originalölen empfohlen.
*3 Falls kein Mazda Originalöl erhältlich ist, kann auch ein alternatives Öl, das die aufgelisteten Spezifikationen
erfüllt, verwendet werden.
Verwenden Sie keine Öle, die die obenstehenden Spezifikationen nicht erfüllen. Eine Verwendung von
ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht durch die Mazda-Garantie gedeckt ist.
Schmiermittel Klassifizierung
SchaltgetriebeölAPI Service GL-4
SAE 75W-80
Automatikgetriebeöl Mazda Originalöl ATF-FZ
VerteilergetriebeölAPI Service GL-5
SAE 80W-90
HinterraddifferentialölAPI Service GL-5
SAE 80W-90
Brems-/Kupplungsflüssigkeit SAE J1703 oder FMVSS116 DOT-3 oder DOT-4
9-6
Technische Daten

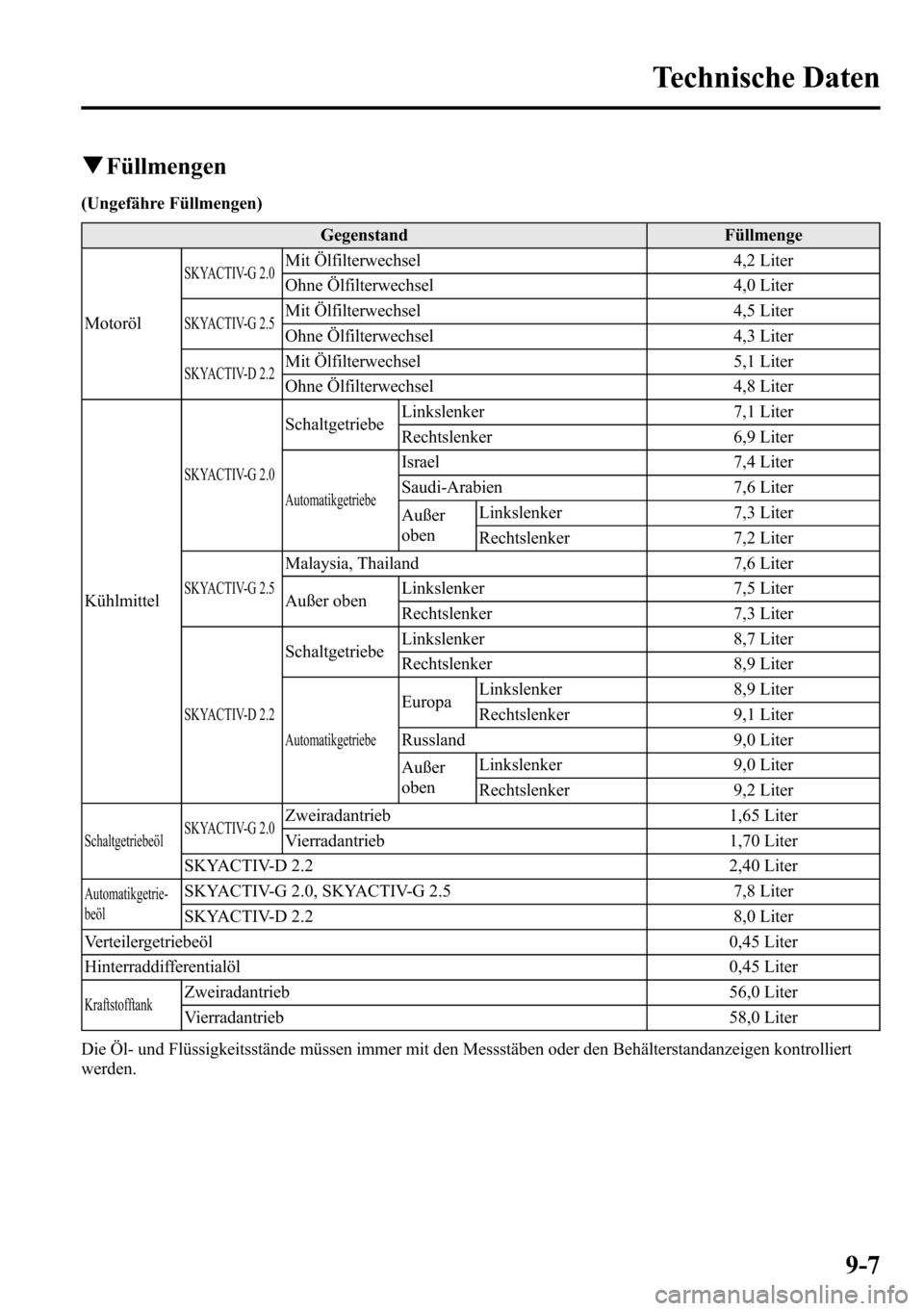

qFüllmengen
(Ungefähre Füllmengen)
Gegenstand Füllmenge
Motoröl
SKYACTIV-G 2.0Mit Ölfilterwechsel 4,2 Liter
Ohne Ölfilterwechsel 4,0 Liter
SKYACTIV-G 2.5Mit Ölfilterwechsel 4,5 Liter
Ohne Ölfilterwechsel 4,3 Liter
SKYACTIV-D 2.2Mit Ölfilterwechsel 5,1 Liter
Ohne Ölfilterwechsel 4,8 Liter
Kühlmittel
SKYACTIV-G 2.0
SchaltgetriebeLinkslenker 7,1 Liter
Rechtslenker 6,9 Liter
Automatikgetriebe
Israel 7,4 Liter
Saudi-Arabien 7,6 Liter
Außer
obenLinkslenker 7,3 Liter
Rechtslenker 7,2 Liter
SKYACTIV-G 2.5
Malaysia, Thailand 7,6 Liter
Außer obenLinkslenker 7,5 Liter
Rechtslenker 7,3 Liter
SKYACTIV-D 2.2
SchaltgetriebeLinkslenker 8,7 Liter
Rechtslenker 8,9 Liter
Automatikgetriebe
EuropaLinkslenker 8,9 Liter
Rechtslenker 9,1 Liter
Russland 9,0 Liter
Außer
obenLinkslenker 9,0 Liter
Rechtslenker 9,2 Liter
SchaltgetriebeölSKYACTIV-G 2.0
Zweiradantrieb 1,65 Liter
Vierradantrieb 1,70 Liter
SKYACTIV-D 2.2 2,40 Liter
Automatikgetrie-
beölSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 Liter
SKYACTIV-D 2.2 8,0 Liter
Verteilergetriebeöl 0,45 Liter
Hinterraddifferentialöl 0,45 Liter
KraftstofftankZweiradantrieb 56,0 Liter
Vierradantrieb 58,0 Liter
Die Öl- und Flüssigkeitsstände müssen immer mit den Messstäben oder den Behälterstandanzeigen kontrolliert
werden.
Technische Daten
9-7

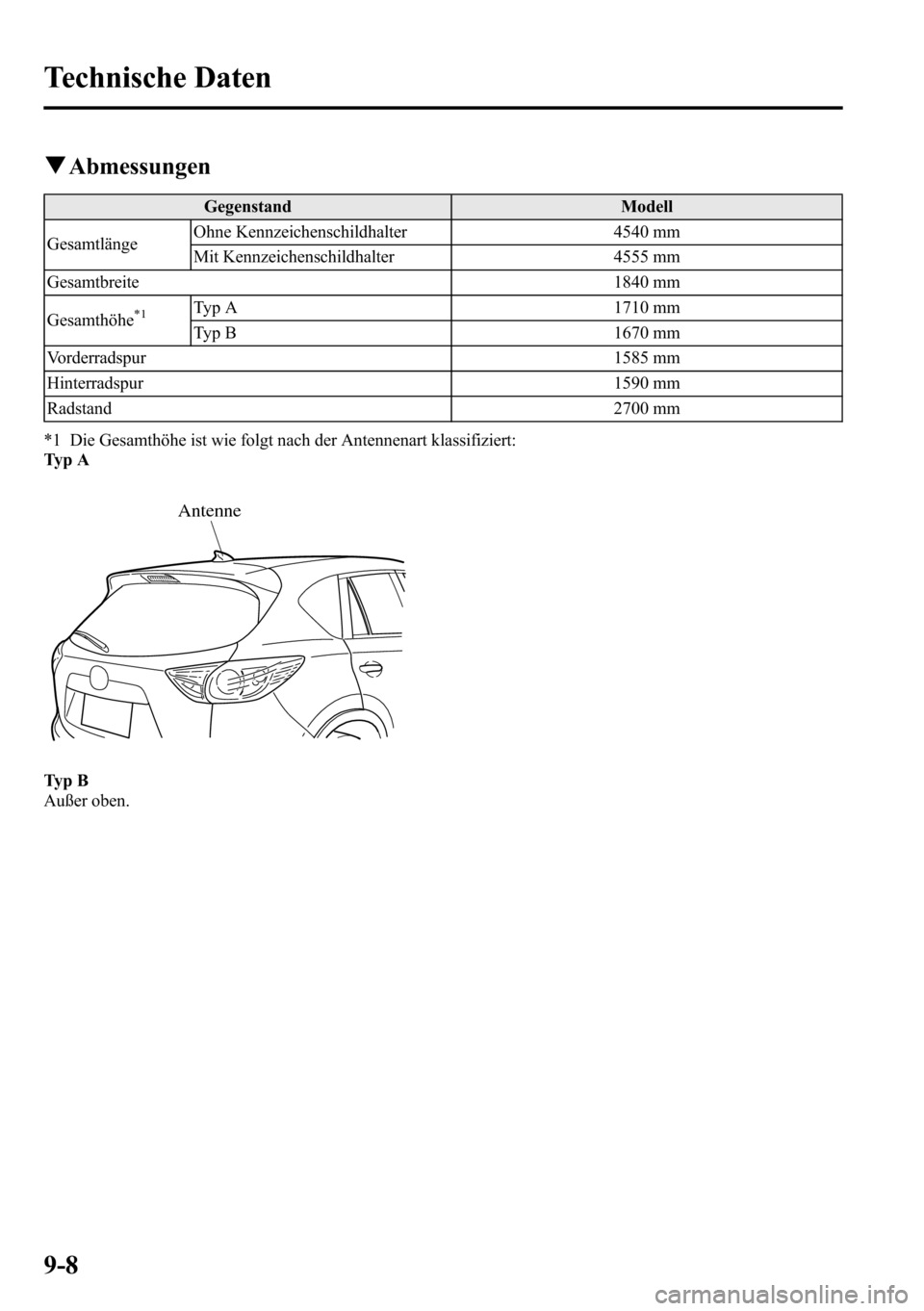

qAbmessungen
Gegenstand Modell
GesamtlängeOhne Kennzeichenschildhalter 4540 mm
Mit Kennzeichenschildhalter 4555 mm
Gesamtbreite 1840 mm
Gesamthöhe
*1Typ A 1710 mm
Typ B 1670 mm
Vorderradspur 1585 mm
Hinterradspur 1590 mm
Radstand 2700 mm
*1 Die Gesamthöhe ist wie folgt nach der Antennenart klassifiziert:
Ty p A
Antenne
Ty p B
Außer oben.
9-8
Technische Daten
