2013 MAZDA MODEL CX-5 Betriebsanleitung (in German)

qMontieren des Reserverads
1. Entfernen Sie den Schmutz mit einem
Tuch von den Montageflächen des
Rades und der Nabe einschließlich der
Radbolzen.
WARNUNG
Kontrollieren Sie beim Radwechsel, ob
das Rad, die Nabe und die Radmuttern
sauber sind:
Es ist gefährlich, wenn bei einem
Radwechsel der Schmutz am Rad, der
Nabe und den Radbolzen nicht
entfernt wird, weil sich die
Radmuttern lösen können. Dadurch
kann ein schwerer Unfall verursacht
werden, wenn sich ein Rad löst.
2. Setzen Sie das Reserverad auf.3. Bringen Sie die Radmuttern mit der
abgeschrägten Seite gegen das Rad
gerichtet an und ziehen Sie die Muttern
von Hand an.
WARNUNG
Wenden Sie niemals Öl an den
Radmuttern und -bolzen an und
ziehen Sie die Radmuttern nicht mit
einem größeren als dem
vorgeschriebenen Anzugsdrehmoment
fest:
Es ist gefährlich, wenn die
Radmuttern und -bolzen mit Öl in
Berührung kommen, weil sich die
Radmuttern lösen können. Dadurch
kann ein schwerer Unfall verursacht
werden, wenn sich ein Rad löst.
Außerdem können die Radmuttern
und -bolzen beschädigt werden, wenn
sie zu stark angezogen werden.
Falls eine Störung auftritt
Defektes Rad
7-21

4. Drehen Sie den Radmutternschlüssel
zum Absenken des Fahrzeugs nach
links. Ziehen Sie die Radmuttern in der
abgebildeten Reihenfolge mit dem
Radmutternschlüssel fest.
Lassen Sie bei einer Ungewissheit das
Anzugsdrehmoment von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
Radmutternanzugsmoment
N·m (kgf·m) 108―147 (12―14)
WARNUNG
Ziehen Sie die Radmuttern immer
richtig an:
Es ist gefährlich, wenn die
Radmuttern nicht richtig festgezogen
sind. Das Rad kann flattern und sich
sogar lösen. Ein Verlust der
Fahrzeugkontrolle kann zu einem
schweren Unfall führen.
Verwenden Sie immer die gleichen
Muttern wieder, oder wenn Sie sie
ersetzen, müssen Sie gleiche metrische
Radmuttern verwenden:
Es ist gefährlich, nicht-metrische
Radmutter und Radbolzen zu
verwenden, weil in Ihrem Fahrzeug
nur metrische Gewinde verwendet
werden. Solche Radmuttern passen
nicht und außerdem können die
Radbolzen beschädigt werden, es ist
möglich, dass sich das Rad lösen und
dadurch ein Unfall verursacht werden
kann.
5. Entfernen Sie die Radkeile und
verstauen Sie die Werkzeug und den
Wagenheber.
6. Bewahren Sie das defekte Rad im
Gepäckraum auf.
7. Kontrollieren Sie den Reifendruck.
Siehe“Reifen”auf Seite 9-10.
8. Lassen Sie das defekte Rad so bald wie
möglich reparieren und tauschen Sie es
wieder gegen das Reserverad aus.
7-22
Falls eine Störung auftritt
Defektes Rad

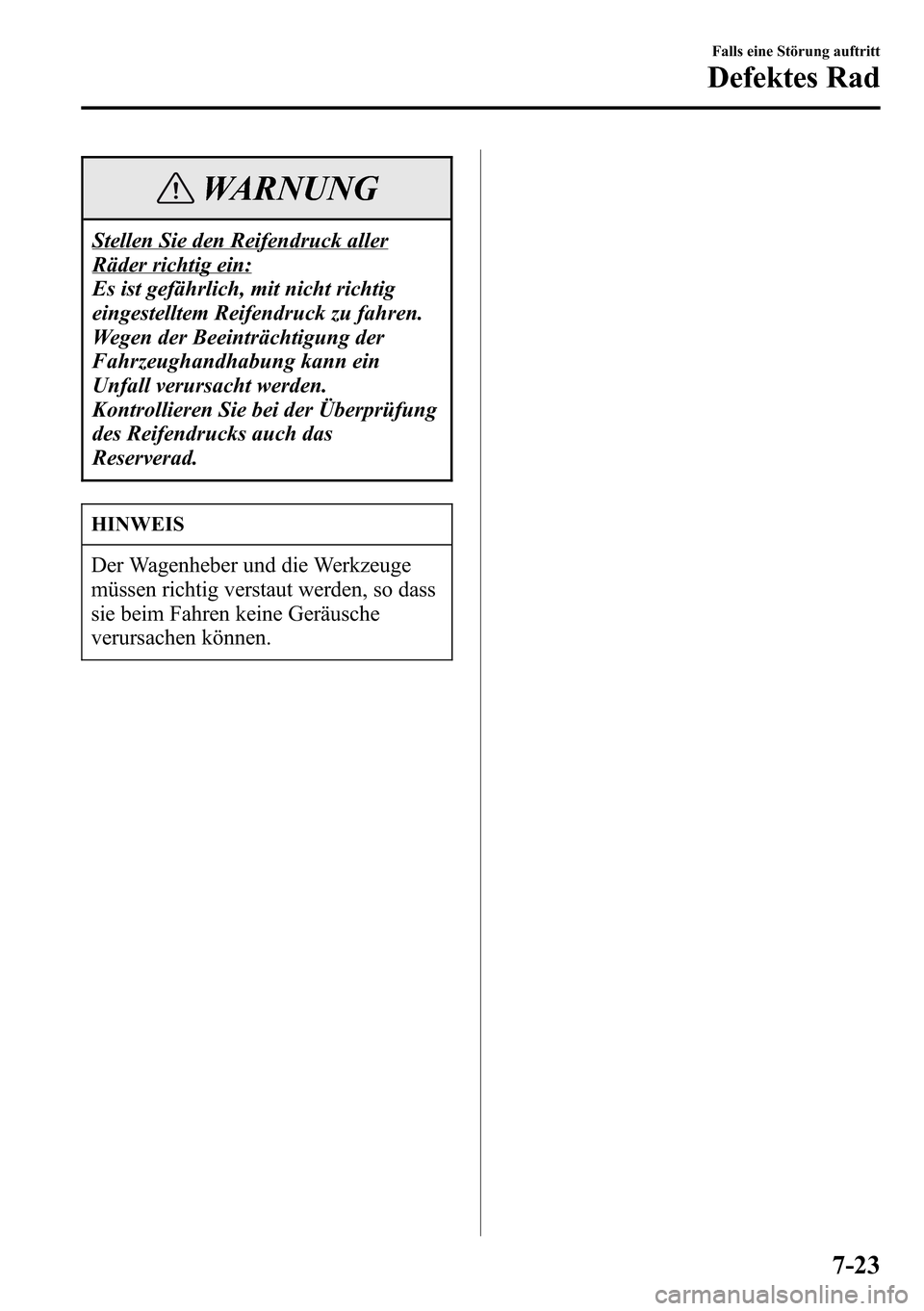

WARNUNG
Stellen Sie den Reifendruck aller
Räder richtig ein:
Es ist gefährlich, mit nicht richtig
eingestelltem Reifendruck zu fahren.
Wegen der Beeinträchtigung der
Fahrzeughandhabung kann ein
Unfall verursacht werden.
Kontrollieren Sie bei der Überprüfung
des Reifendrucks auch das
Reserverad.
HINWEIS
Der Wagenheber und die Werkzeuge
müssen richtig verstaut werden, so dass
sie beim Fahren keine Geräusche
verursachen können.
Falls eine Störung auftritt
Defektes Rad
7-23

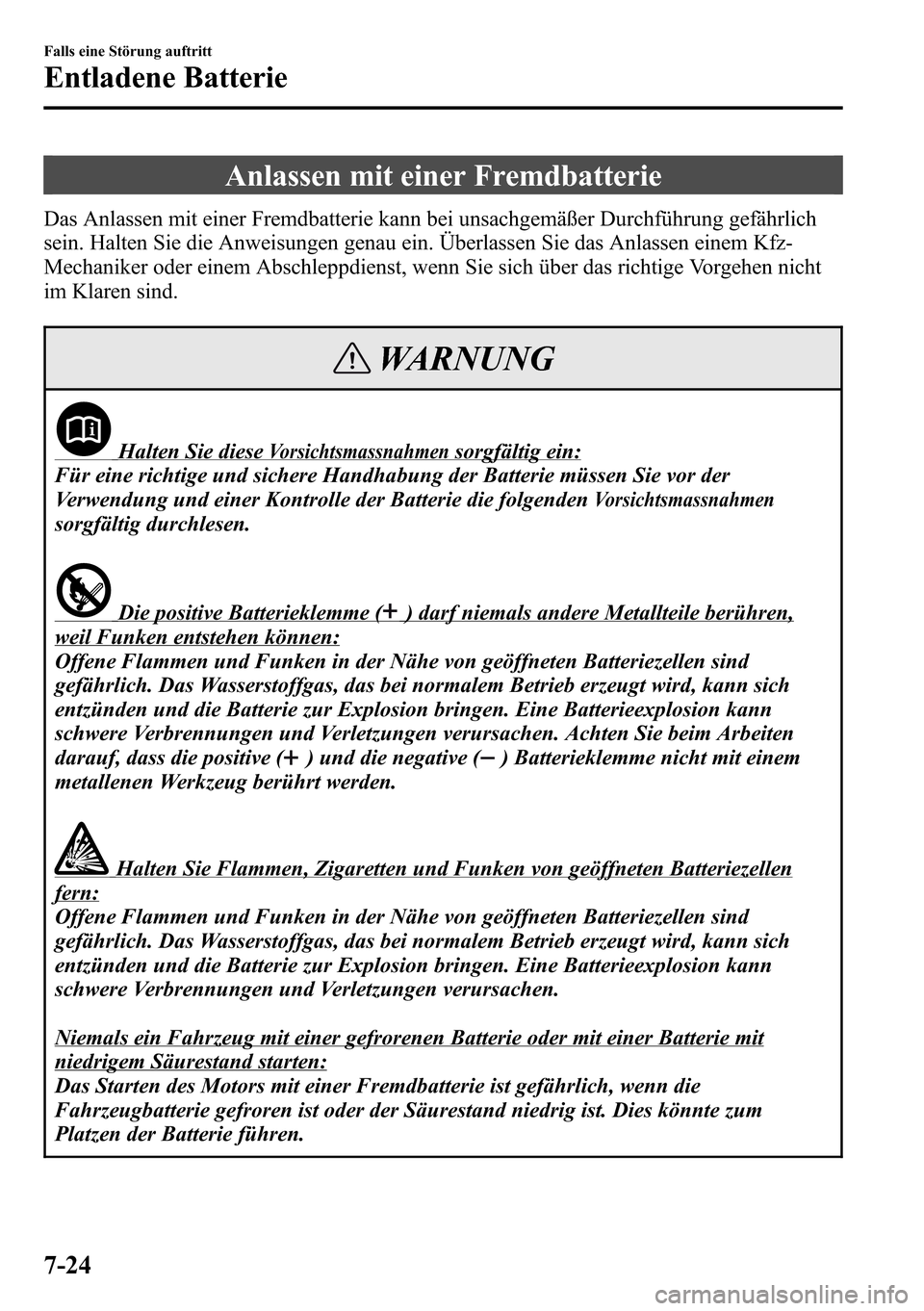

Anlassen mit einer Fremdbatterie
Das Anlassen mit einer Fremdbatterie kann bei unsachgemäßer Durchführung gefährlich
sein. Halten Sie die Anweisungen genau ein. Überlassen Sie das Anlassen einem Kfz-
Mechaniker oder einem Abschleppdienst, wenn Sie sich über das richtige Vorgehen nicht
im Klaren sind.
WARNUNG
Halten Sie dieseVorsichtsmassnahmensorgfältig ein:
Für eine richtige und sichere Handhabung der Batterie müssen Sie vor der
Verwendung und einer Kontrolle der Batterie die folgenden
Vorsichtsmassnahmen
sorgfältig durchlesen.
Die positive Batterieklemme () darf niemals andere Metallteile berühren,
weil Funken entstehen können:
Offene Flammen und Funken in der Nähe von geöffneten Batteriezellen sind
gefährlich. Das Wasserstoffgas, das bei normalem Betrieb erzeugt wird, kann sich
entzünden und die Batterie zur Explosion bringen. Eine Batterieexplosion kann
schwere Verbrennungen und Verletzungen verursachen. Achten Sie beim Arbeiten
darauf, dass die positive (
) und die negative () Batterieklemme nicht mit einem
metallenen Werkzeug berührt werden.
Halten Sie Flammen, Zigaretten und Funken von geöffneten Batteriezellen
fern:
Offene Flammen und Funken in der Nähe von geöffneten Batteriezellen sind
gefährlich. Das Wasserstoffgas, das bei normalem Betrieb erzeugt wird, kann sich
entzünden und die Batterie zur Explosion bringen. Eine Batterieexplosion kann
schwere Verbrennungen und Verletzungen verursachen.
Niemals ein Fahrzeug mit einer gefrorenen Batterie oder mit einer Batterie mit
niedrigem Säurestand starten:
Das Starten des Motors mit einer Fremdbatterie ist gefährlich, wenn die
Fahrzeugbatterie gefroren ist oder der Säurestand niedrig ist. Dies könnte zum
Platzen der Batterie führen.
7-24
Falls eine Störung auftritt
Entladene Batterie

WARNUNG
Schließen Sie das negative Kabel an einem geeigneten Massepunkt, entfernt von der
Batterie an:
Es ist gefährlich, die zweite Klemme des Starthilfekabels am Minuspol (
) der
entladenen Batterie anzuschließen.
Das in der Batterie entstehende Gas kann durch einen Funken zur Explosion
gebracht werden.
Legen Sie das Starthilfekabel nicht in die Nähe von Teilen, die sich bewegen können:
Es ist gefährlich, das Starthilfekabel nahe oder an ein sich bewegendes Teil (Lüfter,
Riemen) anzuschließen. Wenn der Motor anspringt, besteht eine große
Verletzungsgefahr.
VORSICHT
Verwenden Sie nur eine 12V-Batterie. Falls eine 24V-Spannungsquelle, wie z.B. zwei in
Reihe geschaltete 12V-Batterien oder ein 24V-Generator verwendet wird, kann der
Anlasser, das Zündsystem und die elektrische Anlage stark beschädigt werden.
Die Klemmen in der nummerierten Reihenfolge anschließen und in der
umgekehrten Reihenfolge lösen.
Starthilfekabel
Fremdbatterie
entladene Batterie
Falls eine Störung auftritt
Entladene Batterie
7-25

1. Entfernen Sie die Batterieabdeckung.
2. Kontrollieren Sie, ob die
Nennspannung der Batterie 12 V
beträgt, und ob der Minuspol der
Batterie an Fahrzeugmasse
angeschlossen ist.
3. Falls die Fremdbatterie in einem
anderen Fahrzeug eingebaut ist, dürfen
sich die Fahrzeuge nicht berühren.
Schalten Sie den Motor des Fahrzeugs
mit der Fremdbatterie aus und schalten
Sie alle unnötigen elektrischen
Verbraucher in beiden Fahrzeugen aus.
4. Schließen Sie die Starthilfekabel in der
gezeigten Reihenfolge an.
lSchließen Sie das eine Ende des
ersten Kabels am Pluspol der
entladenen Batterie (1) an.
lSchließen Sie das andere Ende am
Pluspol der Fremdbatterie (2) an.
lSchließen Sie ein Ende des zweiten
Kabels am Minuspol der
Fremdbatterie (3) an.
lSchließen Sie das andere Ende am
abgebildeten Massepunkt entfernt
von der entladenen Batterie (4) an.5. Lassen Sie zuerst den Motor des
Fahrzeuges mit der Fremdbatterie für
einige Minuten laufen. Lassen Sie
danach den Motor des Fahrzeuges mit
der entladenen Batterie an.
6. Lösen Sie die Starthilfekabel in der
umgekehrten Reihenfolge wie in der
Abbildung gezeigt.
7. Falls die Batterieabdeckung ausgebaut
wurde, bauen Sie sie in der
umgekehrten Reihenfolge ein.
HINWEIS
Kontrollieren Sie, ob die Abdeckungen
richtig angebracht sind.
7-26
Falls eine Störung auftritt
Entladene Batterie

Anlassen eines mit zu viel
Kraftstoff versorgten
Motors (SKYACTIV-G 2.0
und SKYACTIV-G 2.5)
Falls der Motor nicht anspringt, kann er
mit zuviel Kraftstoff versorgt worden sein.
Versuchen Sie den Motor wie folgt
anzulassen:
1. Falls der Motor beim ersten Versuch
nach 5 Sekunden nicht anspringt,
müssen Sie vor dem nächsten Versuch
10 Sekunden warten.
2. Kontrollieren Sie, ob die Handbremse
richtig angezogen ist.
3. Drücken Sie das Gaspedal ganz durch
und halten Sie es in dieser Stellung.
4. Halten Sie das Kupplungspedal
(Schaltgetriebe) bzw. das Bremspedal
(Automatikgetriebe) gedrückt und
drücken Sie den Motorstartknopf.
Lassen Sie das Gaspedal sofort los,
wenn der Motor anspringt, um unnötig
hohe Drehzahlen zu vermeiden.
5. Falls der Motor nicht anspringt, drehen
Sie den Motor durch, ohne das
Gaspedal zu drücken.
Falls der Motor mit dem oben stehenden
Vorgehen nicht angelassen werden kann,
muss das Fahrzeug von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, überprüft
werden.
Anschieben
Das Fahrzeug darf nicht angeschoben
werden.
WARNUNG
Schleppen Sie aus diesem Grund das
Fahrzeug zum Anlassen nicht an:
Das Anschleppen des Fahrzeugs ist
gefährlich. Beim Anspringen des
Motors kann das Fahrzeug nach
vorne schnellen und auf das
schleppende Fahrzeug aufprallen.
Dies kann zu gefährlichen Situationen
führen.
VORSICHT
Ein Fahrzeug mit einem Schaltgetriebe
sollte zum Anlassen nicht angeschoben
werden. Das Getriebe kann dabei
beschädigt werden.
HINWEIS
Ein Fahrzeug mit Automatikgetriebe
kann zum Anlassen nicht angeschoben
werden.
Falls eine Störung auftritt
Anlassen des Motors im Notfall
7-27

Kein Kraftstoff
(SKYACTIV-D 2.2)
VORSICHT
Betätigen Sie den Anlasser jeweils
nicht länger als 30 Sekunden. Der
Anlasser kann beschädigt werden. Falls
der Motor nicht anspringt, müssen Sie
bis zum nächsten Anlassversuch
ungefähr 10 Sekunden warten.
Falls der Kraftstoff vollständig
aufgebraucht wurde, müssen Sie
mindestens 10 Liter Kraftstoff nachfüllen
und danach versuchen, den Motor
anzulassen. Weil in diesem Fall Luft in
die Kraftstoffleitungen eindringen kann,
benötigen Sie u.U. zum Anlassen des
Motors länger. Falls der Motor beim
ersten Versuch nicht anspringt, müssen
Sie weitere Anlassversuche unternehmen.
Falls Sie den Motor nicht anlassen
können, müssen Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, wenden.
7-28
Falls eine Störung auftritt
Anlassen des Motors im Notfall
