2013 MAZDA MODEL CX-5 Betriebsanleitung (in German)

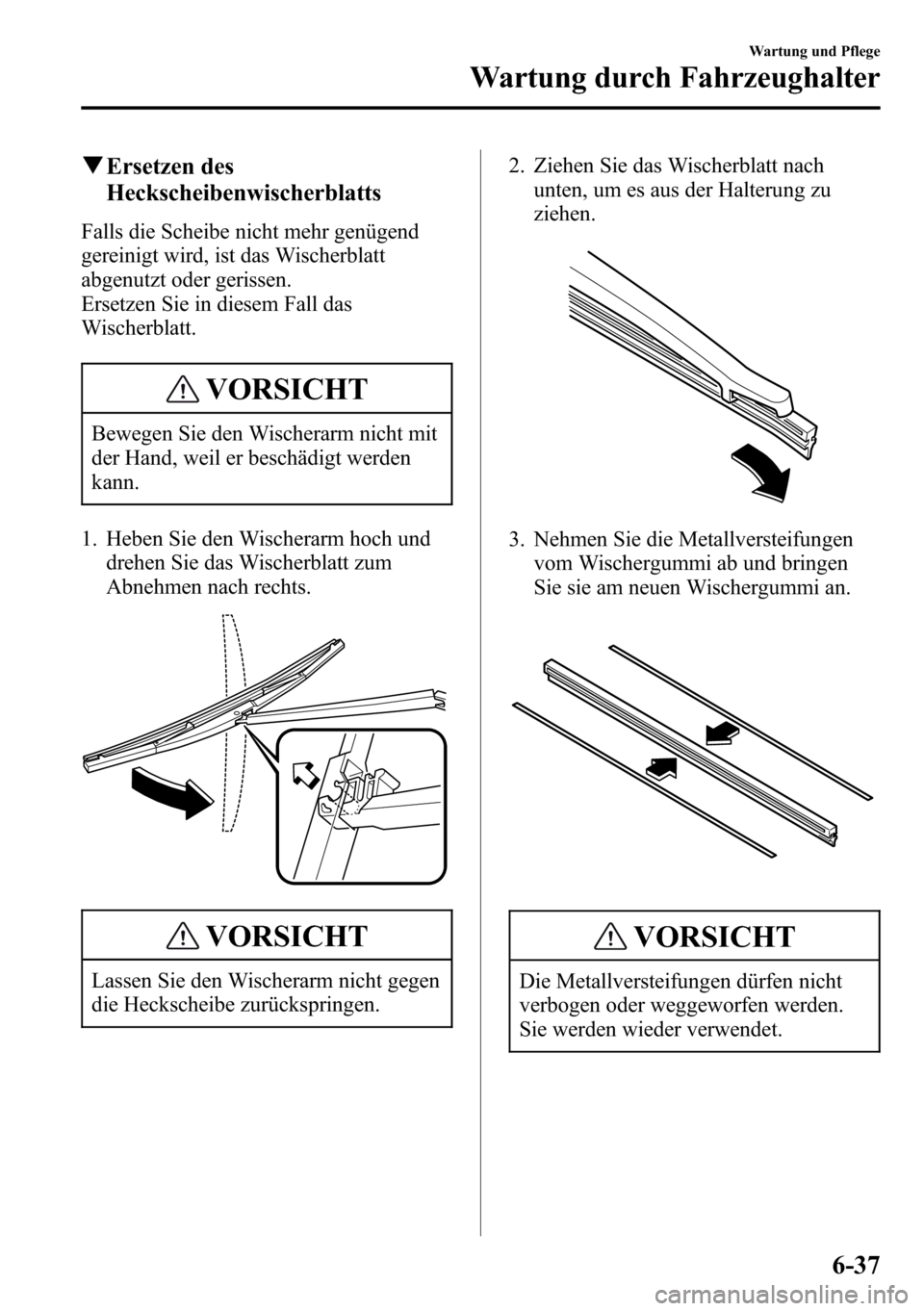

qErsetzen des
Heckscheibenwischerblatts
Falls die Scheibe nicht mehr genügend
gereinigt wird, ist das Wischerblatt
abgenutzt oder gerissen.
Ersetzen Sie in diesem Fall das
Wischerblatt.
VORSICHT
Bewegen Sie den Wischerarm nicht mit
der Hand, weil er beschädigt werden
kann.
1. Heben Sie den Wischerarm hoch und
drehen Sie das Wischerblatt zum
Abnehmen nach rechts.
VORSICHT
Lassen Sie den Wischerarm nicht gegen
die Heckscheibe zurückspringen.2. Ziehen Sie das Wischerblatt nach
unten, um es aus der Halterung zu
ziehen.
3. Nehmen Sie die Metallversteifungen
vom Wischergummi ab und bringen
Sie sie am neuen Wischergummi an.
VORSICHT
Die Metallversteifungen dürfen nicht
verbogen oder weggeworfen werden.
Sie werden wieder verwendet.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-37

4. Setzen Sie den Wischergummi ein.
Nehmen Sie den Einbau in der
umgekehrten Reihenfolge des Ausbaus
vor.
6-38
Wartung und Pflege
Wartung durch Fahrzeughalter

Batterie
WARNUNG
Lesen Sie zur richtigen Handhabung die folgendenVorsichtsmassnahmenvor
der Verwendung oder der Kontrolle der Batterie:
Tragen Sie immer einen Augenschutz, wenn Sie in der Nähe der Batterie
arbeiten:
Es ist gefährlich, keinen Augenschutz zu tragen. Falls Batteriesäure, die
Schwefelsäure enthält, in die Augen gelangt, kann eine Erblindung auftreten.
Außerdem kann sich das Wasserstoffgas, das bei normalem Betrieb erzeugt wird,
entzünden und die Batterie zur Explosion bringen.
Vermeiden Sie jeglichen Kontakt mit Batteriesäure:
Ausgetretene Batteriesäure ist gefährlich.
Batteriesäure enthält Schwefelsäure, die schwere Verätzungen verursachen kann,
wenn sie in die Augen, auf die Haut oder auf die Bekleidung gelangt. Spülen Sie in
diesem Fall die Augen für mindestens 15 Minuten aus bzw. waschen Sie die
Hautstelle gründlich ab und suchen Sie danach einen Arzt auf.
Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf:
Kinder dürfen sich nicht in der Nähe der Batterie aufhalten. Falls Batteriesäure auf
die Haut oder in die Augen gelangt, können schwere Verätzungen verursacht werden.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-39

WARNUNG
Halten Sie Flammen und Funken von geöffneten Batteriezellen fern.
Berühren Sie beim Arbeiten in der Nähe der Batterie die positive () und die
negative () Batterieklemme nicht mit metallenen Werkzeugen. Die positive
Batterieklemme () darf niemals mit der Fahrzeugkarosserie in Berührung
kommen:
Offene Flammen und Funken in der Nähe von geöffneten Batteriezellen sind
gefährlich. Das Wasserstoffgas, das bei normalem Betrieb erzeugt wird, kann sich
entzünden und die Batterie zur Explosion bringen. Eine Batterieexplosion kann
schwere Verbrennungen und Verletzungen verursachen. Halten Sie deshalb
Flammen, Zigaretten und Funken von geöffneten Batteriezellen fern.
Halten Sie Flammen, Zigaretten und Funken von geöffneten Batteriezellen
fern:
Offene Flammen und Funken in der Nähe von geöffneten Batteriezellen sind
gefährlich. Das Wasserstoffgas, das bei normalem Betrieb erzeugt wird, kann sich
entzünden und die Batterie zur Explosion bringen. Eine Batterieexplosion kann
schwere Verbrennungen und Verletzungen verursachen.
HINWEIS
Für die Batteriewartung muss der Batteriedeckel durch Ziehen an der Lasche entfernt
werden.
Lasche
6-40
Wartung und Pflege
Wartung durch Fahrzeughalter

qBatteriewartung
Beachten Sie für eine optimale Pflege der
Batterie die folgenden Hinweise:
lAchten Sie darauf, dass die Batterie
richtig verankert ist.
lHalten Sie die Batterieoberseite sauber
und trocken.
lHalten Sie die Anschlussklemmen
sauber und kontrollieren Sie deren
festen Sitz. Behandeln Sie die
Batterieklemmen mit Vaseline oder
Polfett.
lSpülen Sie ausgetretene Batteriesäure
sofort mit in Wasser gelöster Soda ab.
lFalls das Fahrzeug für längere Zeit
nicht verwendet wird, sollten die
Batteriekabel abgeklemmt werden und
die Batterie alle 6 Wochen aufgeladen
werden.
qPrüfung des Batteriesäurestandes
Bei niedrigem Säurestand entlädt sich die
Batterie rasch.
obere Markierung
untere
Markierung
Kontrollieren Sie den Säurestand
mindestens einmal pro Woche. Entfernen
Sie bei niedrigem Stand die Kappen und
füllen Sie destilliertes Wasser ein, so dass
sich der Säurestand zwischen den beiden
Markierungen befindet (Abbildung).
Nicht zuviel einfüllen
Die Säuredichte ist, insbesondere bei
kalter Witterung, mit einem Aräometer zu
kontrollieren. Bei zu niedriger Dichte
muss die Batterie aufgeladen werden.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-41

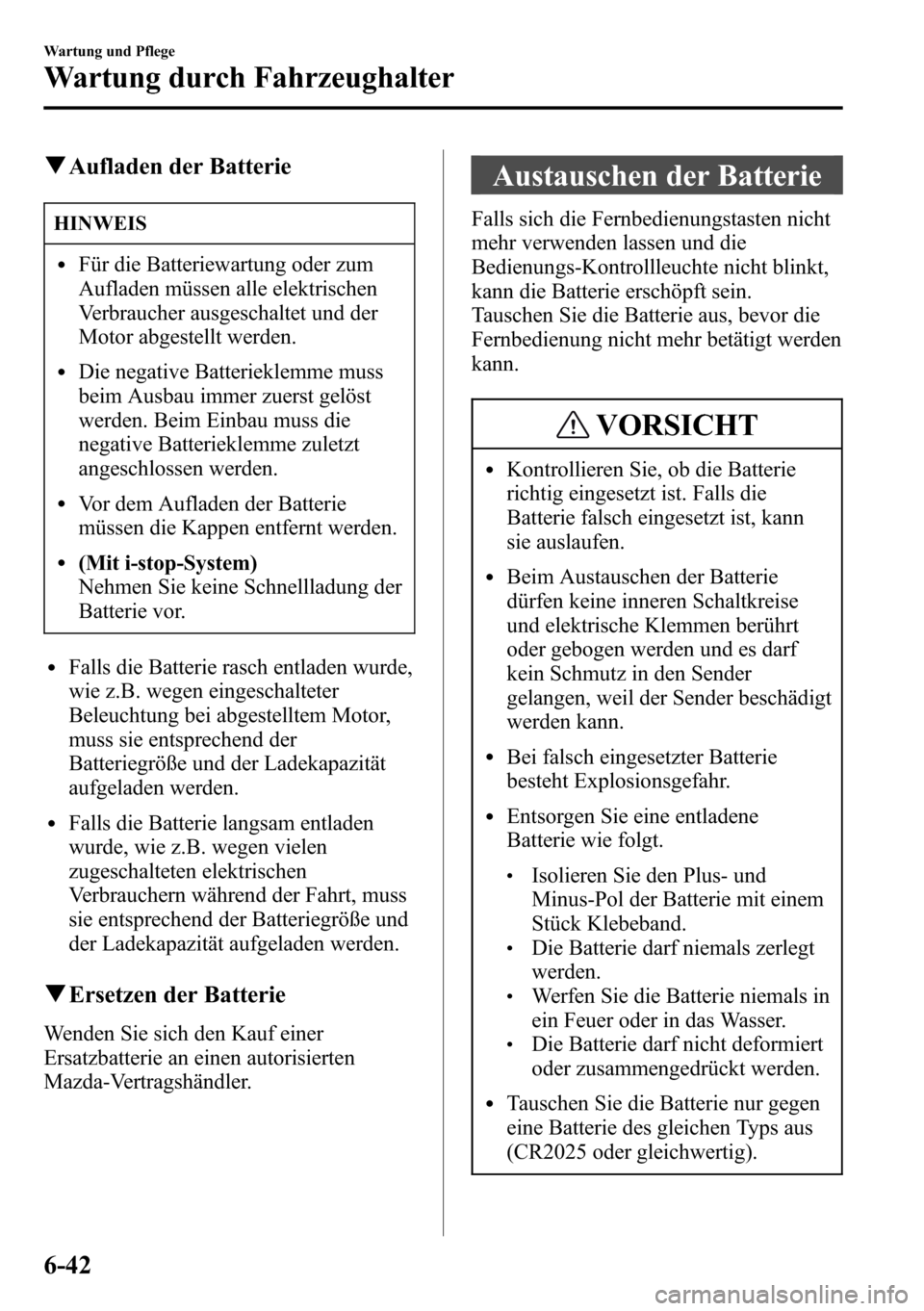

qAufladen der Batterie
HINWEIS
lFür die Batteriewartung oder zum
Aufladen müssen alle elektrischen
Verbraucher ausgeschaltet und der
Motor abgestellt werden.
lDie negative Batterieklemme muss
beim Ausbau immer zuerst gelöst
werden. Beim Einbau muss die
negative Batterieklemme zuletzt
angeschlossen werden.
lVor dem Aufladen der Batterie
müssen die Kappen entfernt werden.
l(Mit i-stop-System)
Nehmen Sie keine Schnellladung der
Batterie vor.
lFalls die Batterie rasch entladen wurde,
wie z.B. wegen eingeschalteter
Beleuchtung bei abgestelltem Motor,
muss sie entsprechend der
Batteriegröße und der Ladekapazität
aufgeladen werden.
lFalls die Batterie langsam entladen
wurde, wie z.B. wegen vielen
zugeschalteten elektrischen
Verbrauchern während der Fahrt, muss
sie entsprechend der Batteriegröße und
der Ladekapazität aufgeladen werden.
qErsetzen der Batterie
Wenden Sie sich den Kauf einer
Ersatzbatterie an einen autorisierten
Mazda-Vertragshändler.
Austauschen der Batterie
Falls sich die Fernbedienungstasten nicht
mehr verwenden lassen und die
Bedienungs-Kontrollleuchte nicht blinkt,
kann die Batterie erschöpft sein.
Tauschen Sie die Batterie aus, bevor die
Fernbedienung nicht mehr betätigt werden
kann.
VORSICHT
lKontrollieren Sie, ob die Batterie
richtig eingesetzt ist. Falls die
Batterie falsch eingesetzt ist, kann
sie auslaufen.
lBeim Austauschen der Batterie
dürfen keine inneren Schaltkreise
und elektrische Klemmen berührt
oder gebogen werden und es darf
kein Schmutz in den Sender
gelangen, weil der Sender beschädigt
werden kann.
lBei falsch eingesetzter Batterie
besteht Explosionsgefahr.
lEntsorgen Sie eine entladene
Batterie wie folgt.
lIsolieren Sie den Plus- und
Minus-Pol der Batterie mit einem
Stück Klebeband.
lDie Batterie darf niemals zerlegt
werden.
lWerfen Sie die Batterie niemals in
ein Feuer oder in das Wasser.
lDie Batterie darf nicht deformiert
oder zusammengedrückt werden.
lTauschen Sie die Batterie nur gegen
eine Batterie des gleichen Typs aus
(CR2025 oder gleichwertig).
6-42
Wartung und Pflege
Wartung durch Fahrzeughalter

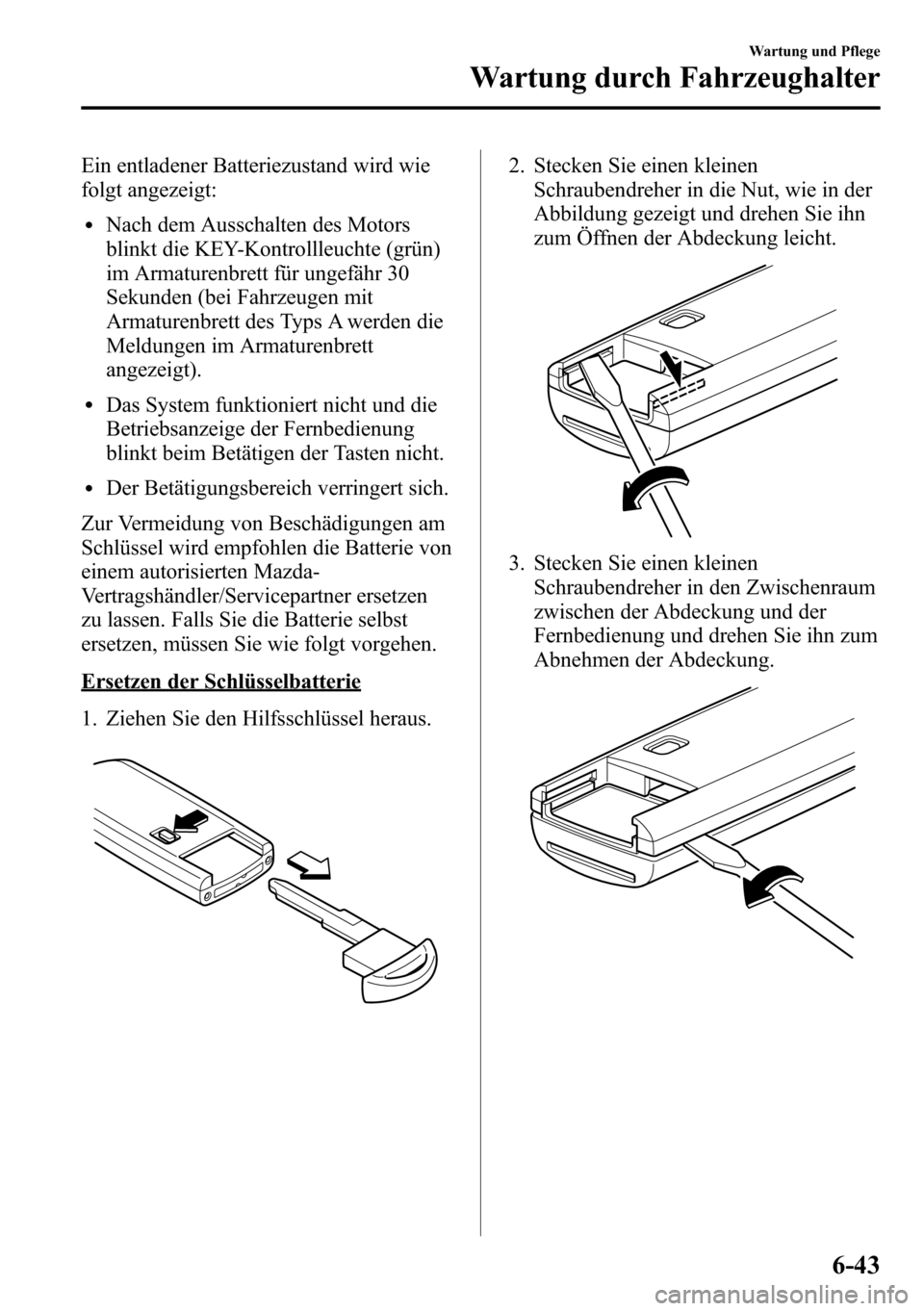

Ein entladener Batteriezustand wird wie
folgt angezeigt:
lNach dem Ausschalten des Motors
blinkt die KEY-Kontrollleuchte (grün)
im Armaturenbrett für ungefähr 30
Sekunden (bei Fahrzeugen mit
Armaturenbrett des Typs A werden die
Meldungen im Armaturenbrett
angezeigt).
lDas System funktioniert nicht und die
Betriebsanzeige der Fernbedienung
blinkt beim Betätigen der Tasten nicht.
lDer Betätigungsbereich verringert sich.
Zur Vermeidung von Beschädigungen am
Schlüssel wird empfohlen die Batterie von
einem autorisierten Mazda-
Vertragshändler/Servicepartner ersetzen
zu lassen. Falls Sie die Batterie selbst
ersetzen, müssen Sie wie folgt vorgehen.
Ersetzen der Schlüsselbatterie
1. Ziehen Sie den Hilfsschlüssel heraus.
2. Stecken Sie einen kleinen
Schraubendreher in die Nut, wie in der
Abbildung gezeigt und drehen Sie ihn
zum Öffnen der Abdeckung leicht.
3. Stecken Sie einen kleinen
Schraubendreher in den Zwischenraum
zwischen der Abdeckung und der
Fernbedienung und drehen Sie ihn zum
Abnehmen der Abdeckung.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-43

4. Nehmen Sie die Batteriekappe ab und
entfernen Sie die Batterie.
5. Setzen Sie die neue Batterie mit nach
oben gerichtetem positiven Pol ein und
bringen Sie die Batteriekappe an.
6. Schließen Sie den Deckel.
7. Stecken Sie den Hilfsschlüssel wieder
hinein.
VORSICHT
lDer in der Abbildung gezeigte
Gummiring darf dabei nicht zerkratzt
oder beschädigt werden.
lFalls sich der Gummiring löst, muss
er vor dem Einsetzen einer neuen
Batterie wieder angebracht werden.
Gummiring
6-44
Wartung und Pflege
Wartung durch Fahrzeughalter
