2013 MAZDA MODEL CX-5 Betriebsanleitung (in German)

Heckklappe
WARNUNG
Während der Fahrt dürfen sich keine
Passagiere im Gepäckraum aufhalten:
Es ist gefährlich, wenn sich
Passagiere während der Fahrt im
Gepäckraum aufhalten. Im Falle einer
Notbremsung oder eines Aufpralls
können sich Passagiere im
Gepäckraum schwere oder sogar
lebensgefährliche Verletzungen
zuziehen.
Fahren Sie niemals mit geöffneter
Heckklappe:
In den Fahrgastraum gelangende
Abgase sind gefährlich. Bei geöffneter
Heckklappe können während der
Fahrt Abgase in den
Fahrzeuginnenraum gelangen.
Abgase, die das giftige, farb- und
geruchlose Kohlenmonoxid enthalten,
können zu Bewusstlosigkeit oder sogar
zum Tode führen, wenn sie über
längere Zeit eingeatmet werden.
Außerdem können bei geöffneter
Heckklappe im Falle eines Unfalls
Fahrzeuginsassen aus dem Fahrzeug
geschleudert werden.
Das Gepäck darf nicht aufgestapelt
werden und muss im Gepäckraum
immer richtig gesichert werden:
Das Gepäck kann sich sonst bewegen
oder umfallen, was zu Verletzungen
oder zu einem Unfall führen kann.
Das Gepäck darf nicht über die Höhe
der Sitzlehnen hinaus geladen werden.
Die Sicht auf die Seiten und nach
hinten kann sonst beeinträchtigt
werden.
VORSICHT
lVor dem Öffnen der Heckklappe
muss der Schnee und das Eis von der
Heckklappe entfernt werden.
Andernfalls kann die Heckklappe
durch das Gewicht des Schnees und
des Eises zugedrückt werden, was
Verletzungen verursachen kann.
lSeien Sie vorsichtig, wenn Sie die
Heckklappe bei starkem Wind
öffnen oder schließen. Durch einen
starken Windstoß kann sich die
Heckklappe plötzlich schließen und
dabei Verletzungen verursachen.
lÖffnen Sie die Heckklappe
vollständig und vergewissern Sie
sich, dass sie geöffnet bleibt. Falls
die Heckklappe nicht vollständig
geöffnet wird, kann sie durch
Vibrationen und Windstöße
zugeschlagen werden und dabei
können Verletzungen verursacht
werden.
lZum Beladen und Entladen von
Gepäck muss der Motor
ausgeschaltet werden. Andernfalls
besteht die Gefahr von
Verbrennungen durch das heiße
Abgas.
Vor dem Losfahren
Türen und Verriegelungen
3-21

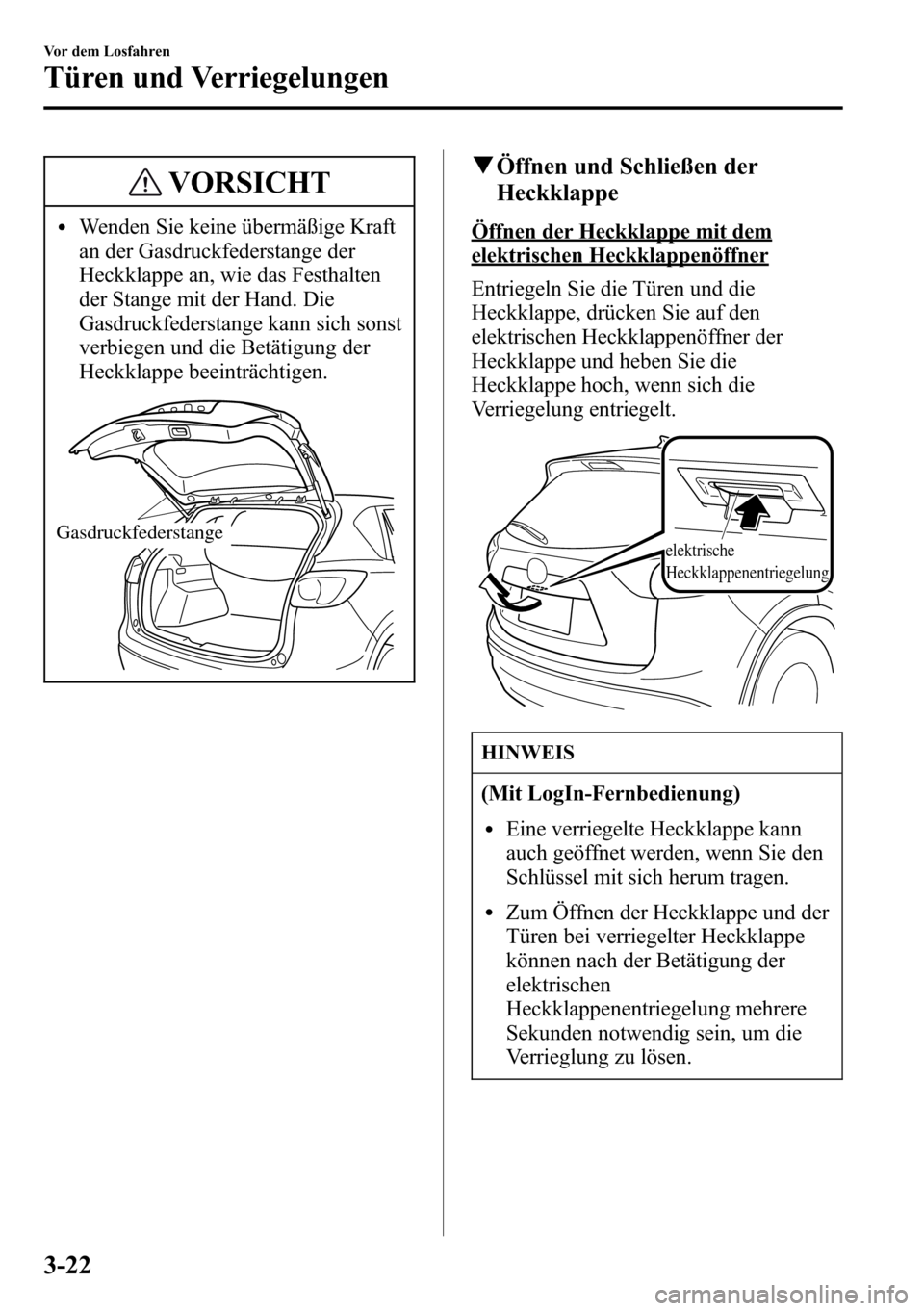

VORSICHT
lWenden Sie keine übermäßige Kraft
an der Gasdruckfederstange der
Heckklappe an, wie das Festhalten
der Stange mit der Hand. Die
Gasdruckfederstange kann sich sonst
verbiegen und die Betätigung der
Heckklappe beeinträchtigen.
Gasdruckfederstange
qÖffnen und Schließen der
Heckklappe
Öffnen der Heckklappe mit dem
elektrischen Heckklappenöffner
Entriegeln Sie die Türen und die
Heckklappe, drücken Sie auf den
elektrischen Heckklappenöffner der
Heckklappe und heben Sie die
Heckklappe hoch, wenn sich die
Verriegelung entriegelt.
elektrische
Heckklappenentriegelung
HINWEIS
(Mit LogIn-Fernbedienung)
lEine verriegelte Heckklappe kann
auch geöffnet werden, wenn Sie den
Schlüssel mit sich herum tragen.
lZum Öffnen der Heckklappe und der
Türen bei verriegelter Heckklappe
können nach der Betätigung der
elektrischen
Heckklappenentriegelung mehrere
Sekunden notwendig sein, um die
Verrieglung zu lösen.
3-22
Vor dem Losfahren
Türen und Verriegelungen

HINWEIS
lDie Heckklappe kann bei
verriegelten Türen geschlossen
werden, wenn sich der Schlüssel im
Fahrzeug befindet. Um zu
vermeiden, dass der Schlüssel im
Fahrzeug zurückgelassen wird, lässt
sich die Heckklappe durch Drücken
der elektrischen
Heckklappenentriegelung öffnen.
Falls sich die Heckklappe nicht auf
diese Weise öffnen lässt, drücken Sie
die Heckklappe vollständig zu und
drücken Sie den elektrischen
Heckklappenöffner.
lBeim Entriegeln der Heckklappe mit
dem elektrischen Heckklappenöffner
hebt sich die Heckklappe etwas an,
so dass sie geöffnet werden kann.
Falls die Heckklappe nach dem
Betätigen des elektrischen
Heckklappenöffners während einer
gewissen Zeit nicht geöffnet wird,
lässt sich die angehobene
Heckklappe nicht mehr öffnen.
Drücken Sie den elektrischen
Heckklappenöffner noch einmal, um
die Heckklappe öffnen zu können.
Um eine angehobene Heckklappe zu
schließen, muss sie zuerst durch
Betätigen des elektrischen
Heckklappenöffners geöffnet und
nach einer Wartezeit von mindestens
einer Sekunde wieder geschlossen
werden.
Bei einer nicht vollständig
geschlossenen Heckklappe wird der
Fahrer durch eine Warnung im
Armaturenbrett darauf aufmerksam
gemacht.
HINWEIS
lDas Geräusch von der Verriegelung
kann für einige Sekunden nach dem
Betätigen des elektrischen
Heckklappenöffners hörbar sein, dies
ist jedoch nicht ein Anzeichen einer
Störung.
lFalls sich die Heckklappe bei
entladener Fahrzeugbatterie oder bei
einer Störung des elektrischen
Systems nicht entriegeln lässt, kann
die Heckklappe mit dem
Notverfahren geöffnet werden.
Siehe“Falls sich die Heckklappe
nicht öffnen lässt”auf Seite 7-55.
Schließen der Heckklappe
Senken Sie die Heckklappe sorgfältig ab,
indem Sie sie an der
Heckklappengriffschale halten und
drücken Sie sie danach mit beiden
Händen zu.
Nicht zuschlagen. Ziehen Sie an der
Heckklappe, um zu kontrollieren, ob sie
richtig verriegelt ist.
HeckklappengriffEinbuchtung
Vor dem Losfahren
Türen und Verriegelungen
3-23

qGepäckraumabdeckungí
Gepäckraumabdeckung
Verwenden Sie die
Gepäckraumabdeckung, um das Gepäck
im Gepäckraum vor neugierigen Blicken
zu verbergen. Die Gepäckraumabdeckung
kann unter dem Gepäckraumboden
verstaut werden.
WARNUNG
Legen Sie keine Gegenstände auf die
Gepäckraumabdeckung:
Auf der Gepäckraumabdeckung
befindliche Gegenstände können sehr
gefährlich sein. Im Falle einer
Notbremsung oder eines Aufpralls
können herumgeschleuderte
Gegenstände Verletzungen
verursachen.
VORSICHT
Kontrollieren Sie, ob die
Gepäckraumabdeckung richtig
gesichert ist. Sie könnte sich sonst lösen
und dabei Verletzungen verursachen.
HINWEIS
lBeim Öffnen der Heckklappe mit
angebrachter Gepäckraumabdeckung
bei kaltem Wetter kann es schwierig
sein, die Heckklappe anzuheben,
weil die Gasdruckfeder nicht normal
funktioniert. Bei kaltem Wetter lässt
sich die Heckklappe leichter öffnen,
wenn die Gepäckraumabdeckung
nicht angebracht ist.
lBeim Öffnen bzw. Schließen der
Heckklappe hängt das
Heckklappengewicht von der
Verwendung der
Gepäckraumabdeckung ab, das ist
jedoch kein Anzeichen einer
Störung.
Entfernen der Abdeckung
1. Heben Sie die Gepäckraumabdeckung
mit beiden Händen an den Laschen an,
lösen Sie sie von den Klammern und
lassen Sie sie aufrollen.
Klammer
ziehen
drücken
LascheGepäckraumabdeckung
3-24
Vor dem Losfahren
ínur bestimmte Modelle
Türen und Verriegelungen

2. Drücken Sie die Federhalter auf beiden
Stangenseiten hinein, um die
Abdeckung entfernen zu können.
VORSICHT
Die Gepäckraumabdeckung lässt sich
einfacher entfernen, wenn sie etwas
schräg angehoben wird.
Aufbewahren der
Gepäckraumabdeckung
í
1. Öffnen Sie den Gepäckraumboden.
2. Bewahren Sie die
Gepäckraumabdeckung mit nach unten
gerichteten Laschen auf.
Lasche
3. Schließen Sie den Gepäckraumboden.
Installieren der
Gepäckraumabdeckung
Führen Sie die Schritte für den Ausbau in
umgekehrter Reihenfolge aus.
Vor dem Losfahren
Türen und Verriegelungen
3-25ínur bestimmte Modelle

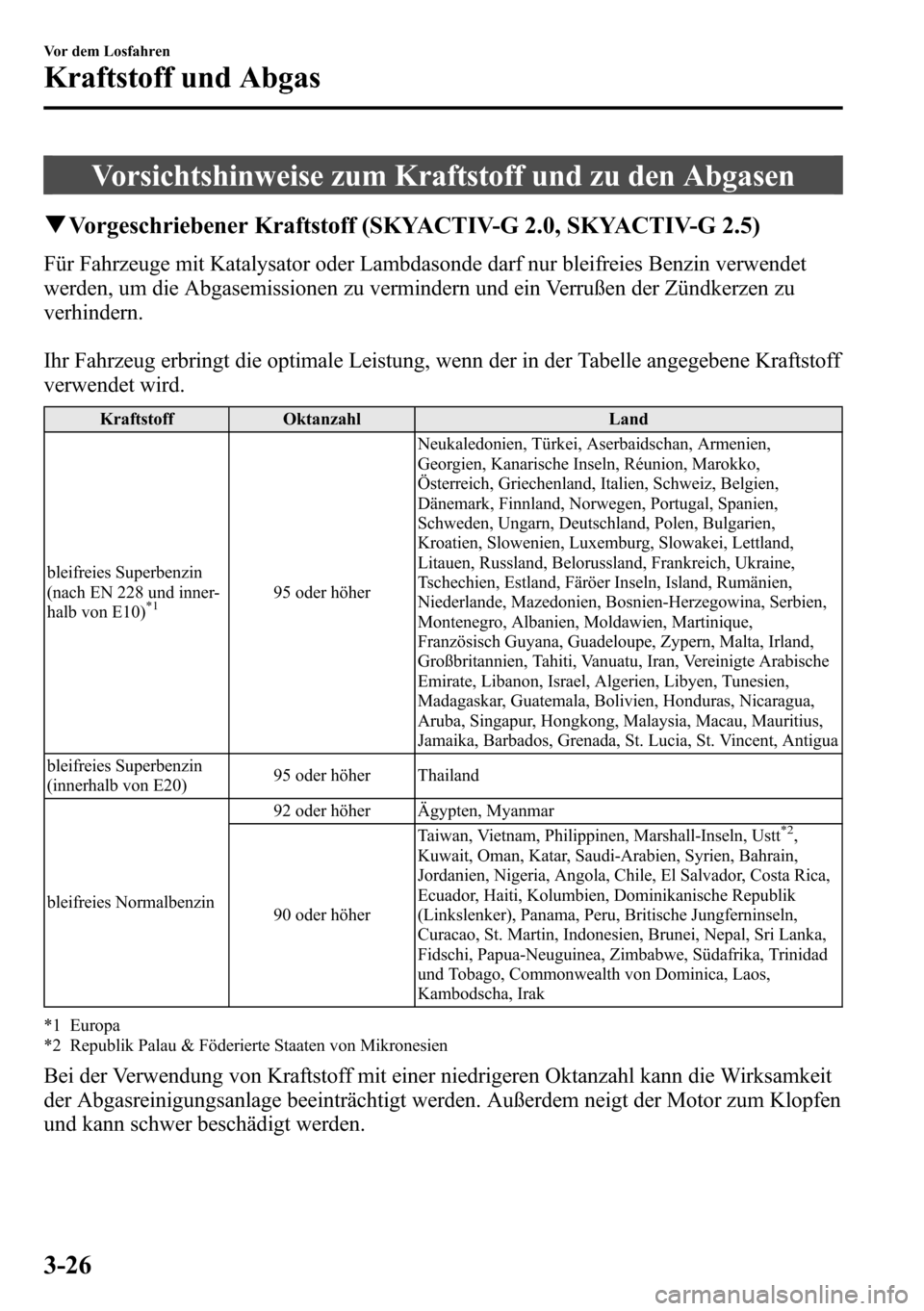

Vorsichtshinweise zum Kraftstoff und zu den Abgasen
qVorgeschriebener Kraftstoff (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Für Fahrzeuge mit Katalysator oder Lambdasonde darf nur bleifreies Benzin verwendet
werden, um die Abgasemissionen zu vermindern und ein Verrußen der Zündkerzen zu
verhindern.
Ihr Fahrzeug erbringt die optimale Leistung, wenn der in der Tabelle angegebene Kraftstoff
verwendet wird.
Kraftstoff Oktanzahl Land
bleifreies Superbenzin
(nach EN 228 und inner-
halb von E10)
*195 oder höherNeukaledonien, Türkei, Aserbaidschan, Armenien,
Georgien, Kanarische Inseln, Réunion, Marokko,
Österreich, Griechenland, Italien, Schweiz, Belgien,
Dänemark, Finnland, Norwegen, Portugal, Spanien,
Schweden, Ungarn, Deutschland, Polen, Bulgarien,
Kroatien, Slowenien, Luxemburg, Slowakei, Lettland,
Litauen, Russland, Belorussland, Frankreich, Ukraine,
Tschechien, Estland, Färöer Inseln, Island, Rumänien,
Niederlande, Mazedonien, Bosnien-Herzegowina, Serbien,
Montenegro, Albanien, Moldawien, Martinique,
Französisch Guyana, Guadeloupe, Zypern, Malta, Irland,
Großbritannien, Tahiti, Vanuatu, Iran, Vereinigte Arabische
Emirate, Libanon, Israel, Algerien, Libyen, Tunesien,
Madagaskar, Guatemala, Bolivien, Honduras, Nicaragua,
Aruba, Singapur, Hongkong, Malaysia, Macau, Mauritius,
Jamaika, Barbados, Grenada, St. Lucia, St. Vincent, Antigua
bleifreies Superbenzin
(innerhalb von E20)95 oder höher Thailand
bleifreies Normalbenzin92 oder höher Ägypten, Myanmar
90 oder höherTaiwan, Vietnam, Philippinen, Marshall-Inseln, Ustt
*2,
Kuwait, Oman, Katar, Saudi-Arabien, Syrien, Bahrain,
Jordanien, Nigeria, Angola, Chile, El Salvador, Costa Rica,
Ecuador, Haiti, Kolumbien, Dominikanische Republik
(Linkslenker), Panama, Peru, Britische Jungferninseln,
Curacao, St. Martin, Indonesien, Brunei, Nepal, Sri Lanka,
Fidschi, Papua-Neuguinea, Zimbabwe, Südafrika, Trinidad
und Tobago, Commonwealth von Dominica, Laos,
Kambodscha, Irak
*1 Europa
*2 Republik Palau & Föderierte Staaten von Mikronesien
Bei der Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl kann die Wirksamkeit
der Abgasreinigungsanlage beeinträchtigt werden. Außerdem neigt der Motor zum Klopfen
und kann schwer beschädigt werden.
3-26
Vor dem Losfahren
Kraftstoff und Abgas

VORSICHT
lVerwenden Sie ausschließlich bleifreies Benzin.
Durch verbleites Benzin werden der Katalysator und die Lambdasonde beeinträchtigt,
was zu einer Wirkungsgradverschlechterung oder zu Störungen führt.
lDie Verwendung von E10-Kraftstoff in Europa mit einem Äthanolanteil von 10% ist
sicher für Ihr Fahrzeug. Bei einem höheren als dem empfohlenen Äthanolanteil
können Fahrzeugbeschädigungen auftreten.
lVerwenden Sie keine Kraftstoffzusätze. Die Abgasreinigungsanlage kann sonst
beschädigt werden. Für Einzelheiten wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
qVorgeschriebener Kraftstoff (SKYACTIV-D 2.2)
Das Fahrzeug kann mit hohem Wirkungsgrad mit Dieselkraftstoff der Norm EN590 oder
gleichwertig betrieben werden.
VORSICHT
lBetreiben Sie das Fahrzeug ausschließlich mit Kraftstoff der Norm EN590 oder
gleichwertig. Bei Verwendung von Benzin oder Kerosin für Dieselmotoren wird der
Motor beschädigt.
lVerwenden Sie keine Kraftstoffzusätze. Die Abgasreinigungsanlage kann sonst
beschädigt werden. Für Einzelheiten wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
HINWEIS
Tanken Sie immer mindestens 10 Liter Kraftstoff nach.
Vor dem Losfahren
Kraftstoff und Abgas
3-27

qAbgasreinigungsanlage (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Ihr Fahrzeug ist mit einem Abgas-Katalysator ausgerüstet, damit die gesetzlichen
Abgasvorschriften eingehalten werden können.
WARNUNG
Parken Sie nie an einer Stelle, an welcher brennbare Materialien vorhanden sind:
Es ist gefährlich, an Stellen zu parken, an denen brennbare Materialien vorhanden
sind. Selbst bei abgestelltem Motor können brennbare Materialen entzündet werden,
weil die Abgasanlage während des normalen Betriebs sehr heiß wird. Durch ein
ausbrechendes Feuer können schwere und sogar lebensgefährliche Verletzungen
verursacht werden.
VORSICHT
Bei Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann sich am Katalysator Blei
abscheiden oder der Katalysator kann sich überhitzen. Dadurch kann der Katalysator
beschädigt werden und sich der Wirkungsgrad verringern.
lVerwenden Sie ausschließlich bleifreies Benzin.
lFahren Sie nicht weiter, wenn Motorstörungen auftreten.
lSchalten Sie beim Fahren im Schiebebetrieb die Zündung nicht aus.
lBefahren Sie keine Gefällstrecken mit eingelegtem Gang und mit ausgeschalteter
Zündung.
lDrehen Sie den Motor im Leerlauf nicht für längere Zeit, d.h. für mehr als 2 Minuten,
hoch.
lNehmen Sie an der Abgasreinigungsanlage keine Eingriffe oder Änderungen vor. Alle
Prüfungen und Einstellungen müssen von qualifiziertem Fachpersonal ausgeführt
werden.
lSchieben bzw. ziehen Sie das Fahrzeug zum Anlassen nicht an.
3-28
Vor dem Losfahren
Kraftstoff und Abgas
