2013 MAZDA MODEL CX-5 Betriebsanleitung (in German)

qDisplayanzeige
Prüfen Sie bei Fahrzeugen mit einem
Armaturenbrett des Typs A den Zustand
oder lassen Sie das Fahrzeug von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner entsprechend der Anzeige
überprüfen.
qWarnleuchte
Eine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-41.
qBremsbelagverschleißsignal
Bei abgenutzten Scheibenbremsbelägen
berührt die Verschleißanzeige die
Bremsscheiben. Durch ein kreischendes
Geräusch wird darauf aufmerksam
gemacht, dass die Bremsbeläge ersetzt
werden müssen.
Lassen Sie in diesem Fall die
Bremsbeläge unverzüglich von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
WARNUNG
Fahren Sie nicht mit abgenutzten
Bremsbelägen:
Das Fahren mit abgenutzten
Bremsbelägen ist sehr gefährlich.
Wegen eines möglichen
Bremsversagens besteht hohe
Unfallgefahr. Lassen Sie deshalb die
Bremsen sofort von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, überprüfen, sobald ein
Bremskreischen auftritt.
qBremskraftunterstützung
Bei Notbremsungen oder wenn es
notwendig ist, das Bremspedal mit
größerer Kraft zu betätigen, hilft die
Bremskraftunterstützung die
Bremsleistung zu steigern.
Beim starken oder sehr raschen Drücken
des Bremspedals sprechen die Bremsen
stärker an.
HINWEIS
lBeim starken oder sehr raschen
Drücken des Bremspedals fühlt sich
das Pedal weich an, die Bremsen
sprechen jedoch stärker an. Dies ist
normal für die
Bremskraftunterstützung und ist
nicht ein Störungsanzeichen.
lBeim starken oder sehr raschen
Drücken des Bremspedals treten
Geräusche vom Betrieb des Motors
bzw. der Pumpe auf. Dies ist normal
für die Bremskraftunterstützung und
ist nicht ein Störungsanzeichen.
Beim Fahren
Bremsen
4-115

HINWEIS
lDie Bremskraftunterstützung ist kein
Ersatz für die Funktionalität des
Hauptbremssystems.
Adaptives Bremslichtsystem
Das Fahrzeug ist mit einem adaptiven
Bremslichtsystem ausgerüstet, das eine
Notbremsung erfasst, wenn das
Bremspedal mit größerer Kraft als zum
normalen Bremsen gedrückt wird. Falls
das System eine solche Situation feststellt,
blinken alle Blinkleuchten in rascher
Folge, um die nachfolgenden Fahrzeuge
zu warnen.
Beim Loslassen des Bremspedals oder
wenn das System feststellt, dass das
Bremspedal zum Abbremsen nicht mehr
mit so großer Kraft betätigt wird, wird
dieser Zustand aufgehoben.
HINWEIS
lFalls das Fahrzeug mit rasch
blinkenden Blinkleuchten zum
Stillstand kommt, werden die
Blinkleuchten auf das normale
Blinken umgeschaltet.
lDas adaptive Bremslichtsystem
funktioniert nicht, wenn die
Geschwindigkeit weniger als 60
km/h beträgt.
lBeim Betätigen des Bremspedals auf
einer glatten Straße kann das
adaptive Bremslichtsystem ausgelöst
werden, so dass alle Blinker und
Fahrspurwechselblinker blinken.
4-116
Beim Fahren
Bremsen

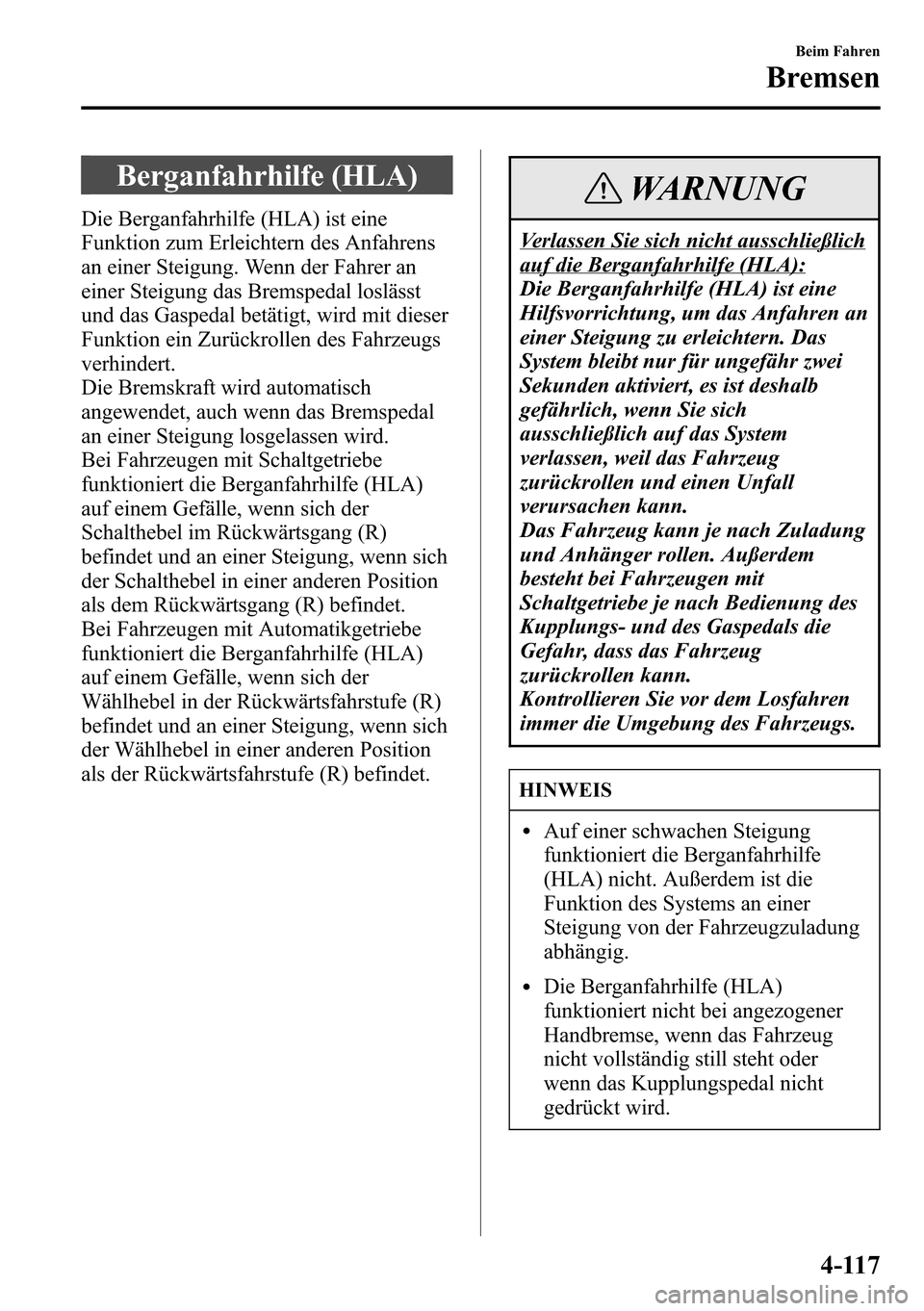

Berganfahrhilfe (HLA)
Die Berganfahrhilfe (HLA) ist eine
Funktion zum Erleichtern des Anfahrens
an einer Steigung. Wenn der Fahrer an
einer Steigung das Bremspedal loslässt
und das Gaspedal betätigt, wird mit dieser
Funktion ein Zurückrollen des Fahrzeugs
verhindert.
Die Bremskraft wird automatisch
angewendet, auch wenn das Bremspedal
an einer Steigung losgelassen wird.
Bei Fahrzeugen mit Schaltgetriebe
funktioniert die Berganfahrhilfe (HLA)
auf einem Gefälle, wenn sich der
Schalthebel im Rückwärtsgang (R)
befindet und an einer Steigung, wenn sich
der Schalthebel in einer anderen Position
als dem Rückwärtsgang (R) befindet.
Bei Fahrzeugen mit Automatikgetriebe
funktioniert die Berganfahrhilfe (HLA)
auf einem Gefälle, wenn sich der
Wählhebel in der Rückwärtsfahrstufe (R)
befindet und an einer Steigung, wenn sich
der Wählhebel in einer anderen Position
als der Rückwärtsfahrstufe (R) befindet.
WARNUNG
Verlassen Sie sich nicht ausschließlich
auf die Berganfahrhilfe (HLA):
Die Berganfahrhilfe (HLA) ist eine
Hilfsvorrichtung, um das Anfahren an
einer Steigung zu erleichtern. Das
System bleibt nur für ungefähr zwei
Sekunden aktiviert, es ist deshalb
gefährlich, wenn Sie sich
ausschließlich auf das System
verlassen, weil das Fahrzeug
zurückrollen und einen Unfall
verursachen kann.
Das Fahrzeug kann je nach Zuladung
und Anhänger rollen. Außerdem
besteht bei Fahrzeugen mit
Schaltgetriebe je nach Bedienung des
Kupplungs- und des Gaspedals die
Gefahr, dass das Fahrzeug
zurückrollen kann.
Kontrollieren Sie vor dem Losfahren
immer die Umgebung des Fahrzeugs.
HINWEIS
lAuf einer schwachen Steigung
funktioniert die Berganfahrhilfe
(HLA) nicht. Außerdem ist die
Funktion des Systems an einer
Steigung von der Fahrzeugzuladung
abhängig.
lDie Berganfahrhilfe (HLA)
funktioniert nicht bei angezogener
Handbremse, wenn das Fahrzeug
nicht vollständig still steht oder
wenn das Kupplungspedal nicht
gedrückt wird.
Beim Fahren
Bremsen
4-117

HINWEIS
lBei funktionierender Berganfahrhilfe
(HLA) kann sich das Bremspedal
hart anfühlen und vibrieren, dies ist
jedoch nicht ein Anzeichen einer
Störung.
lDie Berganfahrhilfe (HLA)
funktioniert bei leuchtender TCS/
DSC-Kontrollleuchte nicht.
Siehe“Warn- und Anzeigeleuchten”
auf Seite 4-41.
lDie Berganfahrhilfe (HLA) wird
nicht abgeschaltet, auch wenn die
TCS OFF-Taste zum Ausschalten
des TCS-Systems gedrückt wird.
l(Automatikgetriebe)
Obwohl die Berganfahrhilfe (HLA)
beim Anhalten mit leerlaufendem
Motor nicht funktioniert, wird ein
Zurückrollen des Fahrzeugs mit der
Rollschutzfunktion verhindert.
4-118
Beim Fahren
Bremsen

City-Notbremsassistent (SCBS)í
lDer City-Notbremsassistent (SCBS) ist ein System, das durch Auslösung der Bremsen
(SCBS-Bremsen) Beschädigungen bei einer Kollision vermindern soll; wenn der
Lasersensor ein vorausfahrendes Fahrzeug erfasst und feststellt, dass ein Aufprall nicht
vermieden werden kann. Es ist auch möglich, dass ein Aufprall vermieden werden kann,
wenn der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und einem
vorausfahrenden Fahrzeug weniger als 15 km/h beträgt.
Falls das Bremspedal innerhalb des Betriebsbereichs des Systems von ungefähr 4 bis 30
km/h betätigt wird, so werden die Bremsen zur Unterstützung stark und rasch betätigt.
(Bremsassistent (SCBS-Bremsassistent))
lPrüfen Sie bei Fahrzeugen mit einem Armaturenbrett des Typs A den Zustand oder
lassen Sie das Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner entsprechend der Anzeige überprüfen.
lEine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-41.
Lasersensor
Beim Fahren
Bremsen
4-119ínur bestimmte Modelle

WARNUNG
Auch mit einem City-Notbremsassistent (SCBS) müssen Sie immer auf eine sichere
Fahrweise bedacht sein:
Der City-Notbremsassistent (SCBS) kann keine Sicherheit bieten, wenn Sie
rücksichtslos oder zu schnell fahren, den Abstand zum vorausfahrenden Fahrzeug zu
klein halten oder beim Fahren auf nassen, schneebedeckten oder vereisten Straßen
Aquaplaning auftritt (Verlust der Reifenhaftung wegen eines Wasserfilms). Es besteht
die Gefahr eines Unfalls.
Verlassen Sie sich nicht vollständig auf den City-Notbremsassistenten (SCBS):lMit dem City-Notbremsassistent (SCBS) soll der Schaden im Falle einer Kollision
vermindert werden. Wenn bei zu großem Vertrauen auf das System das Gas- oder
das Bremspedal aus Versehen gedrückt wird, kann dadurch ein Unfall verursacht
werden.
lDer City-Notbremsassistent (SCBS) ist ein System, das in Abhängigkeit eines
vorausfahrenden Fahrzeugs anspricht. Das System vermag zweiräderige
Fahrzeuge oder Fußgänger nicht richtig zu erfassen.
lDer Lasersensor des City-Notbremsassistenten (SCBS) befindet sich in der Nähe
des Rückspiegels. Um einen fehlerfreien Betrieb des City-Notbremsassistenten
(SCBS) sicherzustellen, müssen Sie die folgenden
Vorsichtsmassnahmenbeachten.lBringen Sie in der Nähe des Lasersensors keine Kleber an der
Windschutzscheibe an (einschließlich durchsichtige Folien). Es ist sonst
möglich, dass der Lasersensor Fahrzeuge vor Ihrem Fahrzeug nicht richtig
erfassen kann und dadurch ein Unfall verursacht werden kann.
lDer Lasersensor darf nicht zerlegt werden.lFalls in der Nähe des Lasersensors Risse oder Beschädigungen durch
weggeschleuderte Steinchen festgestellt werden, sollten Sie den City-
Notbremsassistenten (SCBS) nicht mehr verwenden und das Fahrzeug sofort
von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner überprüfen lassen. Falls das Fahrzeug mit
Rissen oder Kratzern in der Windschutzscheibe in der Nähe des Lasersensors
weiter verwendet wird, kann durch eine irrtümliche Auslösung des Systems ein
Unfall verursacht werden.
Siehe“Ausschalten des City-Notbremsassistenten (SCBS)”auf Seite 4-125.
lWenden Sie sich für einen Austausch der Scheibenwischer oder der
Windschutzscheibe an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
4-120
Beim Fahren
Bremsen

WARNUNG
Keine Änderungen an der Radaufhängung vornehmen:
Falls die Fahrzeughöhe oder die Neigung geändert wurde, kann das System
vorausfahrende Fahrzeuge nicht richtig erfassen. Das kann zur Folge haben, dass der
City-Notbremsassistent (SCBS) nicht normal oder fehlerhaft ausgelöst wird, was zu
einem schwerwiegenden Unfall führen kann.
Schalten Sie den City-Notbremsassistent (SCBS) aus, wenn das Fahrzeug auf
Radkarren gestellt oder abgeschleppt wird:
Schalten Sie den City-Notbremsassistent (SCBS) aus, um Fehlbedienungen
auszuschließen, wenn das Fahrzeug auf Radkarren gestellt oder abgeschleppt wird.
Zum Ausschalten des City-Notbremsassistenten (SCBS) wird auf die nächste Seite
verwiesen.
Siehe“Ausschalten des City-Notbremsassistenten (SCBS)”auf Seite 4-125.
VORSICHT
lIm Gelände an Stellen mit Gras oder auf Grünflächen wird empfohlen, den City-
Notbremsassistent (SCBS) auszuschalten.
lVerwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenprofil. Verwenden Sie außerdem keine Reifen mit stark unterschiedlichem
Verschleiß. Verwenden Sie keine Reifen mit unterschiedlich abgenutzten Profilen,
weil dadurch der Betrieb des City-Notbremsassistenten (SCBS) beeinflusst werden
kann.
lDer Lasersensor besitzt eine Funktion zur Erfassung von Scheibenverschmutzungen,
um den Fahrer zu informieren; je nach Bedingung ist es möglich, dass Plastiktüten,
Eis oder Schnee auf der Windschutzscheibe nicht erfasst werden. In solchen Fällen ist
eine genaue Erfassung eines Fahrzeugs nicht möglich, so dass der normale Betrieb
beeinträchtigt werden kann. Fahren Sie deshalb immer vorsichtig und konzentrieren
Sie sich auf die Straße.
Beim Fahren
Bremsen
4-121

HINWEIS
lDer City-Notbremsassistent (SCBS) wird durch ungewöhnliche Fahrmanöver
(Gaspedal und Lenkrad) außer Funktion gesetzt.
lDer City-Notbremsassistent (SCBS) funktioniert unter den folgenden Bedingungen.
lLaufender Motor.lKeine Anzeige auf dem Armaturenbrett, dass eine Prüfung notwendig ist oder das
System nicht verwendet werden kann.
lDie Fahrzeuggeschwindigkeit beträgt zwischen ungefähr 4 bis 30 km/h.lDer City-Notbremsassistent (SCBS) ist nicht ausgeschaltet.lDie Antriebsschlupfregelung wurde nicht mit der TCS OFF-Taste ausgeschaltet.lKeine Störung der dynamischen Stabilitätskontrolle.
lDer City-Notbremsassistent (SCBS) erfasst ein vorausfahrendes Fahrzeug mit einem
Laserstrahl nahe am Infrarotbereich und empfängt den am vorausfahrenden Fahrzeug
reflektierten Strahl für die Messung. Der City-Notbremsassistent (SCBS) kann unter
den folgenden Bedingungen nicht richtig funktionieren.
lSchlechte Reflexion wegen der Form des vorausfahrenden Fahrzeugs.lDas vorausfahrende Fahrzeug ist sehr schmutzig.lBei schlechtem Wetter wie Regen, Nebel und Schnee.lBei Regen werden der Scheibenwascher eingeschaltet bzw. die Scheibenwischer
nicht eingeschaltet.
lBei verschmutzter Windschutzscheibe.lDas Lenkrad wird vollständig eingeschlagen oder das Fahrzeug wird stark
beschleunigt, so dass sich der Abstand zum vorausfahrenden Fahrzeug verringert.
lLastwagen mit tiefliegender Ladefläche und Fahrzeuge mit einem extrem niedrigen
oder hohen Profil.
lFahrzeuge mit besonderen Formen, wie ein Fahrzeugtransporter.
lUnter den folgenden Bedingungen kann der City-Notbremsassistent (SCBS) nicht
richtig funktionieren.
lSchweres Gepäck befindet sich im Gepäckraum oder auf den Rücksitzen.lFalls die Möglichkeit eines teilweisen Aufpralls auf ein Fahrzeug besteht.lBeim Befahren von kurvenreichen Strecken und bei Ein- oder Ausfahrten.lTransport von langen Gegenständen auf dem Dachgepäckträger, die den
Lasersensor abdecken.
lAbgase vom vorausfahrenden Fahrzeug, Sand, Schnee und Wasserdampf von der
Kanalisation und Wasserspritzer.
lFür das Abschleppen eines defekten Fahrzeugs.
4-122
Beim Fahren
Bremsen
