2013 MAZDA MODEL CX-5 Betriebsanleitung (in German)

qWagenheberí
HINWEIS
Das Fahrzeug kann mit oder ohne
Wagenheber und Radmutternschlüssel
ausgerüstet sein. Wenden Sie sich für
Einzelheiten an einen autorisierten
Mazda-Vertragshändler.
Herausnehmen des Wagenhebers
1. Öffnen Sie den Gepäckraumboden.
2. Sichern Sie den Gepäckraumboden
indem Sie den Haken an der
Kopfstütze anbringen.
Ohne Gepäckraumabdeckung
Mit Gepäckraumabdeckung
3. Nehmen Sie den Wagenheber heraus.
Verstauen des Wagenhebers
Führen Sie zum Sichern die Schritte zum
Herausnehmen in umgekehrter
Reihenfolge aus.
Wartung
lHalten Sie den Wagenheber immer
sauber.
lAn bewegten Teilen darf sich kein
Schmutz oder Rost ansetzen.
lKontrollieren Sie, ob das
Schraubengewinde richtig geschmiert
ist.
qReserveradí
Ihr Fahrzeug ist mit einem Notrad
ausgerüstet.
Das Notrad ist kleiner und leichter als die
übrigen Räder und sollte daher nur in
einem Notfall verwendet werden.
Verwenden Sie das Notrad nur kurzzeitig
und nur, um kurze Fahrstrecken
zurückzulegen.
Falls eine Störung auftritt
Defektes Rad
7-5ínur bestimmte Modelle

WARNUNG
Das Notrad darf nicht als Vorderrad
(Antriebsräder) verwendet werden:
Es ist gefährlich, mit einem Notrad
auf den vorderen Antriebsrädern zu
fahren. Die Fahrzeughandhabung
kann beeinträchtigt werden. Sie
können die Beherrschung über das
Fahrzeug verlieren, besondern auf
vereisten oder schneebedeckten
Straßen, was zu einem Unfall führen
kann. Bringen Sie deshalb das Notrad
hinten an und verwenden Sie das
hintere Normalrad vorne.
VORSICHT
lBei Verwendung des Notrads kann
sich verglichen mit einem Normalrad
die Fahrstabilität vermindern. Fahren
Sie vorsichtig.
lBeachten Sie bei Verwendung des
Notrades die folgenden Hinweise:
lFahren Sie nicht schneller als 80
km/h.
lVermeiden Sie das Überfahren
von Hindernissen. Benutzen Sie
keine automatische Waschanlage,
weil der Durchmesser des Notrads
kleiner als der eines Normalrads
ist, vermindert sich auch die
Bodenfreiheit um ungefähr
10 mm.
lAuf diesem Reifen darf keine
Schneekette verwendet werden,
weil sie nicht richtig passt.
lDa dieses Notrad speziell für Ihr
Fahrzeug entwickelt wurde, darf
es an keinem anderen Fahrzeug
verwendet werden.
lVerwenden Sie niemals zwei
Noträder an Ihrem Fahrzeug.
Herausnehmen des Reserverades
1. Öffnen Sie den Gepäckraumboden.
7-6
Falls eine Störung auftritt
Defektes Rad

2. Sichern Sie den Gepäckraumboden
indem Sie den Haken an der
Kopfstütze anbringen.
Ohne Gepäckraumabdeckung
Mit Gepäckraumabdeckung
3. Drehen Sie die
Reserveradbefestigungsschraube nach
links.
Reserveradhalteschraube
Sichern des Reserverades
Verstauen Sie das Reserverad in der
umgekehrten Reihenfolge des Ausbaus.
Kontrollieren Sie nach dem Verstauen, ob
das Reserverad richtig gesichert ist.
Falls eine Störung auftritt
Defektes Rad
7-7

Notreparatursatzí
Der Notreparatursatz in Ihrem Fahrzeug
ist für die provisorische Reparatur einer
Reifenpanne, wenn der Reifen wegen
scharfen Gegenständen, wie Nägeln auf
der Straße leicht beschädigt wurde.
Nehmen Sie eine Notreparatur des
Reifens vor ohne den Nagel bzw. den
scharfen Gegenstand, der den Defekt
verursacht hat, zu entfernen.
HINWEIS
Verwenden Sie im Fall einer
Reifenpanne den Notreparatursatz für
eine provisorische Reparatur. Beachten
Sie dabei die Anweisungen im
Notreparatursatz. Für eine provisorische
Reparatur müssen die Anleitungen des
Notreparatursatzes beachtet werden.
Falls ein defektes Rad mit dem
Notreparatursatz repariert wurde,
wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisieren
Mazda-Vertragshändler/Servicepartner,
um den Reifen so rasch wie möglich
reparieren oder ersetzen zu lassen.
qNotreparatursatz
Der Notreparatursatz besteht aus den
folgenden Teilen.
ReifenreparaturflüssigkeitSchlauch
Kompressor
Ventileinsatzwerkzeug Ersatzventileinsatz
Geschwindigkeitsbegrenzungsaufkleber
Anleitung
7-8
Falls eine Störung auftritt
ínur bestimmte Modelle
Defektes Rad

WARNUNG
Lassen Sie nicht zu, dass Kinder die
Reifenreparaturflüssigkeit berühren:
Es ist gefährlich,
Reifenreparaturflüssigkeit
einzunehmen. Falls Reifenflüssigkeit
irrtümlicherweise eingenommen
wurde, müssen Sie viel Wasser trinken
und sofort ärztliche Hilfe aufsuchen.
Lassen Sie nicht zu, dass Kinder die
Reifenreparaturflüssigkeit berühren:
Jegliche Berührung der Augen oder
der Haut mit
Reifenreparaturflüssigkeit ist
gefährlich. Falls
Reifenreparaturflüssigkeit in die
Augen oder auf die Haut gelangt,
müssen Sie die Stelle sofort mit viel
sauberem Wasser abwaschen und
ärztliche Hilfe aufsuchen.
HINWEIS
lDie Reifenreparaturflüssigkeit kann
nicht wieder verwendet werden.
Kaufen Sie neue
Reifenreparaturflüssigkeit bei einem
autorisierten Mazda-Vertragshändler.
HINWEIS
lDer Notreparatursatz lässt sich in den
folgenden Fällen nicht verwenden.
Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
lFalls die Gebrauchsfrist der
Reifenreparaturflüssigkeit
abgelaufen ist. (Die
Gebrauchsfrist ist auf einem
Schild an der Flasche gezeigt.)
lDie Reifenbeschädigung ist tiefer
als 4 mm.
lDer Reifen ist an einer anderen
Stelle als der Lauffläche
beschädigt.
lFalls das Fahrzeug mit sehr wenig
Luft im Reifen gefahren wurde.
lFalls sich der Reifen von der
Felge gelöst hat.
lFalls die Radfelge beschädigt ist.lFalls der Reifen an zwei oder
mehr Stellen beschädigt ist.
qVerwendung des Notreparatursatzes
1. Stellen Sie das Fahrzeug an einer Stelle
ab, an welcher der Verkehr nicht
behindert wird, und ziehen Sie die
Handbremse an.
2. Schalten Sie das Automatikgetriebe in
die Parkstellung“P”bzw. das
Schaltgetriebe in den Rückwärtsgang
oder den ersten Gang und schalten Sie
den Motor ab.
3. Schalten Sie die Warnblinkanlage ein.
Falls eine Störung auftritt
Defektes Rad
7-9

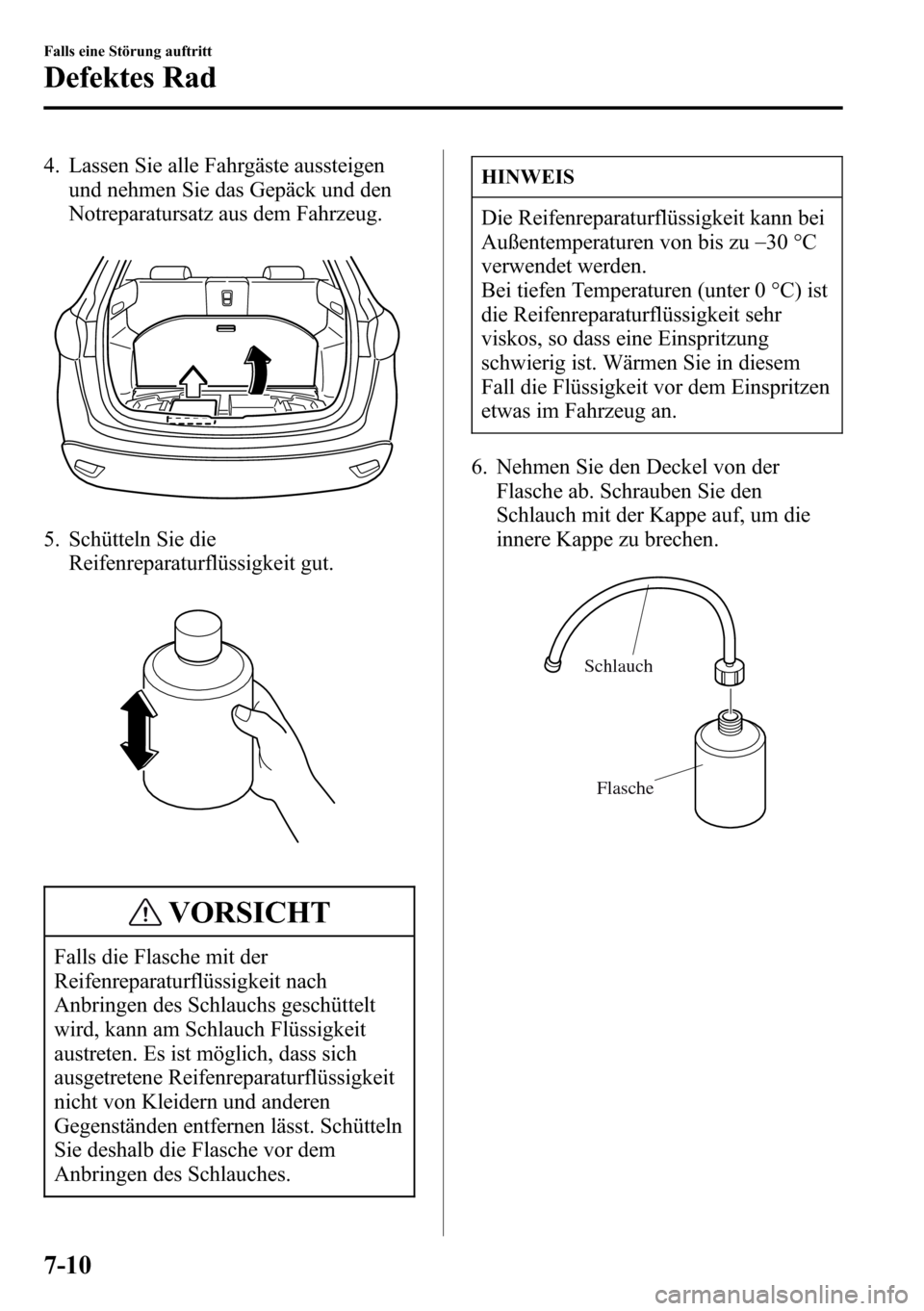

4. Lassen Sie alle Fahrgäste aussteigen
und nehmen Sie das Gepäck und den
Notreparatursatz aus dem Fahrzeug.
5. Schütteln Sie die
Reifenreparaturflüssigkeit gut.
VORSICHT
Falls die Flasche mit der
Reifenreparaturflüssigkeit nach
Anbringen des Schlauchs geschüttelt
wird, kann am Schlauch Flüssigkeit
austreten. Es ist möglich, dass sich
ausgetretene Reifenreparaturflüssigkeit
nicht von Kleidern und anderen
Gegenständen entfernen lässt. Schütteln
Sie deshalb die Flasche vor dem
Anbringen des Schlauches.
HINWEIS
Die Reifenreparaturflüssigkeit kann bei
Außentemperaturen von bis zu_
30 °C
verwendet werden.
Bei tiefen Temperaturen (unter 0 °C) ist
die Reifenreparaturflüssigkeit sehr
viskos, so dass eine Einspritzung
schwierig ist. Wärmen Sie in diesem
Fall die Flüssigkeit vor dem Einspritzen
etwas im Fahrzeug an.
6. Nehmen Sie den Deckel von der
Flasche ab. Schrauben Sie den
Schlauch mit der Kappe auf, um die
innere Kappe zu brechen.
Schlauch
Flasche
7-10
Falls eine Störung auftritt
Defektes Rad

7. Entfernen Sie den Ventildeckel vom
defekten Rad. Drücken Sie mit der
Rückseite des Ventileinsatzwerkzeugs
auf den Ventileinsatz, um die Luft im
Reifen vollständig abzulassen.
Ventil
Ventildeckel
Ventileinsatzwerkzeug
VORSICHT
Falls die Luft nicht vollständig
abgelassen wurde, kann der
Ventileinsatz beim Entfernen
herausspringen. Entfernen Sie deshalb
den Ventileinsatz sorgfältig.
8. Drehen Sie den Ventileinsatz mit dem
Ventileinsatzwerkzeug nach links und
entfernen Sie den Ventileinsatz.
VentilVentileinsatz
HINWEIS
Legen Sie den Ventileinsatz an einer
Stelle ab, an welcher er nicht
verschmutzt wird.
9. Entfernen Sie die Kappe vom Schlauch
und bringen Sie den Schlauch am
Ventil an.
Kappe
Schlauch
10. Kehren Sie die Flasche um und halten
Sie sie hoch, während Sie die Flasche
drücken, um den gesamten Inhalt in
den Reifen zu spitzen.
Ventil
Falls eine Störung auftritt
Defektes Rad
7-11

HINWEIS
Die Reifenreparaturflüssigkeit kann
nicht wieder verwendet werden. Kaufen
Sie neue Reifenreparaturflüssigkeit bei
einem autorisierten Mazda-
Vertragshändler/Servicepartner.
11. Ziehen Sie den Schlauch aus dem
Ventil. Setzen Sie den Ventileinsatz in
das Ventil ein und drehen Sie ihn
nach rechts.
HINWEIS
Werfen Sie die leere
Reifenreparaturflüssigkeitsflasche nicht
fort. Bringen nach dem Ersetzen des
Rads die leere
Reifenreparaturflüssigkeitsflasche zu
einem autorisierten Mazda-
Vertragshändler/Servicepartner zurück.
Die leere Reifenflüssigkeitsflasche wird
zum Extrahieren und Entsorgen der
Reifenreparaturflüssigkeit aus dem
Reifen verwendet.
12. Bringen Sie den
Geschwindigkeitsbegrenzungskleberam
Tachometer an.
WARNUNG
Bringen Sie den
Geschwindigkeitsbegrenzungskleberan
einer für den Fahrer gut sichtbaren
Stelle an:lEs ist gefährlich, den
Geschwindigkeitsbegrenzungskleber
am Lenkrad anzubringen, weil er
die Auslösung des Airbags
beeinträchtigen kann, was zu
schweren Verletzungen führen
kann.
lBringen Sie den Kleber in der
Abbildung des Tachometers nur an
der gezeigten Position an.
13. Bringen Sie den Kompressorschlauch
am Reifenventil an.
Ventil
Kompressorschlauch
7-12
Falls eine Störung auftritt
Defektes Rad
