2013 MAZDA MODEL CX-5 Betriebsanleitung (in German)

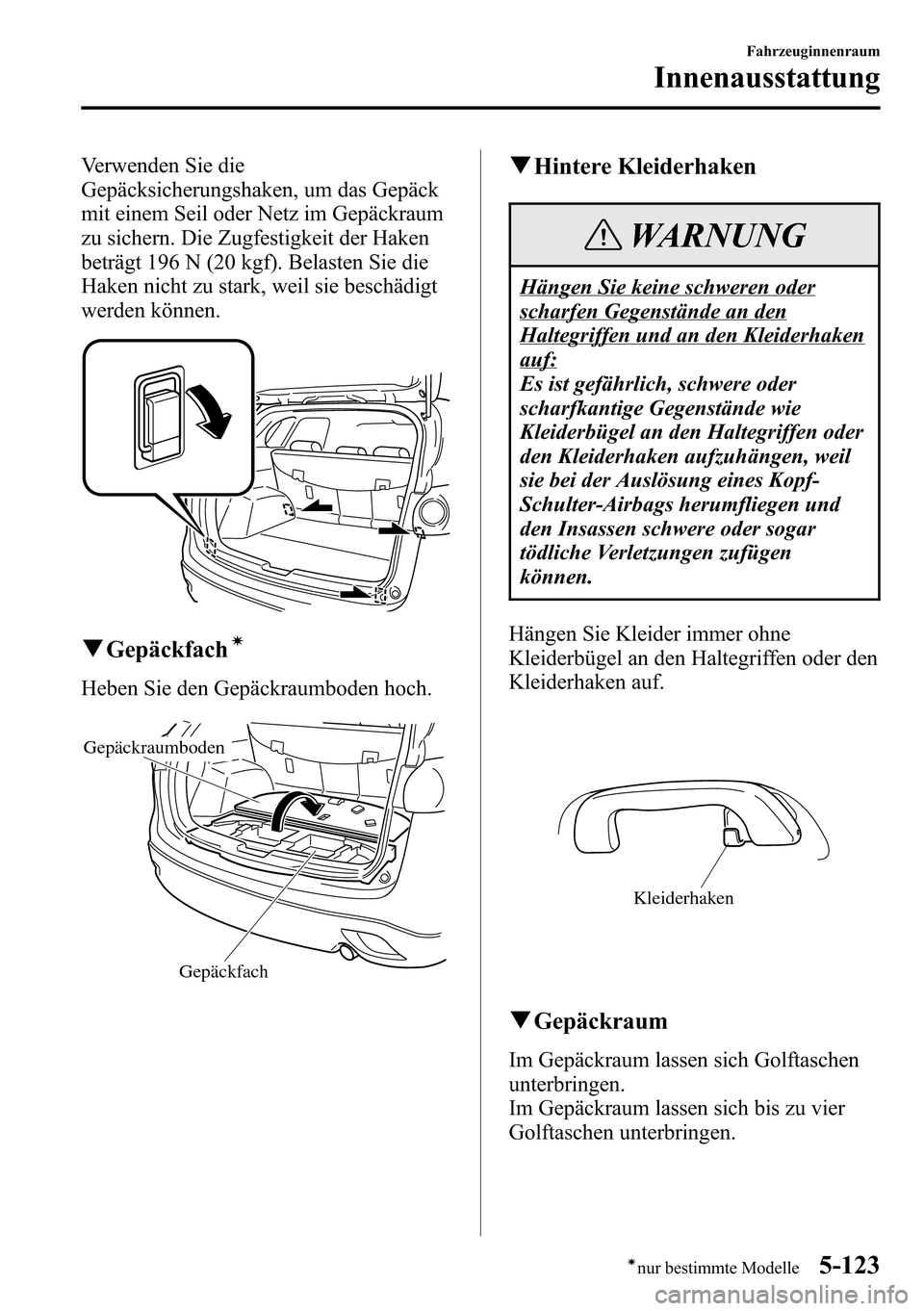

Verwenden Sie die
Gepäcksicherungshaken, um das Gepäck
mit einem Seil oder Netz im Gepäckraum
zu sichern. Die Zugfestigkeit der Haken
beträgt 196 N (20 kgf). Belasten Sie die
Haken nicht zu stark, weil sie beschädigt
werden können.
qGepäckfachí
Heben Sie den Gepäckraumboden hoch.
Gepäckfach
Gepäckraumboden
qHintere Kleiderhaken
WARNUNG
Hängen Sie keine schweren oder
scharfen Gegenstände an den
Haltegriffen und an den Kleiderhaken
auf:
Es ist gefährlich, schwere oder
scharfkantige Gegenstände wie
Kleiderbügel an den Haltegriffen oder
den Kleiderhaken aufzuhängen, weil
sie bei der Auslösung eines Kopf-
Schulter-Airbags herumfliegen und
den Insassen schwere oder sogar
tödliche Verletzungen zufügen
können.
Hängen Sie Kleider immer ohne
Kleiderbügel an den Haltegriffen oder den
Kleiderhaken auf.
Kleiderhaken
qGepäckraum
Im Gepäckraum lassen sich Golftaschen
unterbringen.
Im Gepäckraum lassen sich bis zu vier
Golftaschen unterbringen.
Fahrzeuginnenraum
Innenausstattung
5-123ínur bestimmte Modelle

Legen Sie die ersten drei Golftaschen mit
dem Taschenboden nach rechts gerichtet
in den Gepäckraum und legen Sie danach
den oberen Teil nach links gerichtet
hinein.Legen Sie den oberen Teil der vierten
Golftasche nach links gerichtet hinein und
legen Sie danach den Taschenboden nach
rechts gerichtet hinein.
HINWEIS
Je nach Größe gibt es auch Golftaschen,
die sich nicht unterbringen lassen.
5-124
Fahrzeuginnenraum
Innenausstattung

Herausnehmbarer
Aschenbecher
í
Der herausnehmbare Aschenbecher kann
festgestellt und in einem der vorderen
Getränkehalter verwendet werden.
WARNUNG
Verwenden Sie den herausnehmbaren
Aschenbecher nur, wenn er festgestellt
und richtig eingesetzt ist:
Es ist gefährlich, einen Aschenbecher
zu verwenden, der nicht festgestellt
oder nicht vollständig eingesetzt ist.
Die Zigaretten können herumrollen,
aus dem Aschenbecher springen und
im Fahrzeug einen Brand
verursachen. Zigarettenstummel
erlöschen nicht von selbst, auch nicht
wenn der Deckel geschlossen ist.
VORSICHT
Benutzen Sie den Aschenbecher nicht
als Abfallbehälter. Dabei kann ein
Brand verursacht werden.Ziehen Sie den Aschenbecher zum
Herausnehmen nach oben.
Fahrzeuginnenraum
Innenausstattung
5-125ínur bestimmte Modelle

5-126

6Wartung und Pflege
Richtiger Fahrzeugunterhalt
Wichtige Informationen ............................................................... 6-2
Einführung ................................................................................ 6-2
Regelmäßige Wartung .................................................................. 6-3
Regelmäßige Wartung ............................................................... 6-3
Wartung durch Fahrzeughalter ................................................. 6-19
Wartungshinweise ................................................................... 6-19
Motorhaube ............................................................................. 6-21
Motorraumansicht ................................................................... 6-23
Motoröl ................................................................................... 6-24
Kühlmittel ............................................................................... 6-29
Brems-/Kupplungsflüssigkeit .................................................. 6-31
Scheiben- und Scheinwerfer-Waschflüssigkeit ....................... 6-32
Karosserieschmierung ............................................................. 6-33
Wischerblätter ......................................................................... 6-34
Batterie .................................................................................... 6-39
Austauschen der Batterie ........................................................ 6-42
Reifen ...................................................................................... 6-45
Glühlampen ............................................................................. 6-50
Sicherungen ............................................................................ 6-62
Fahrzeugpflege ............................................................................ 6-69
Hinweis zur Fahrzeugpflege ................................................... 6-69
Reinigung des Innenraums ...................................................... 6-76
6-1

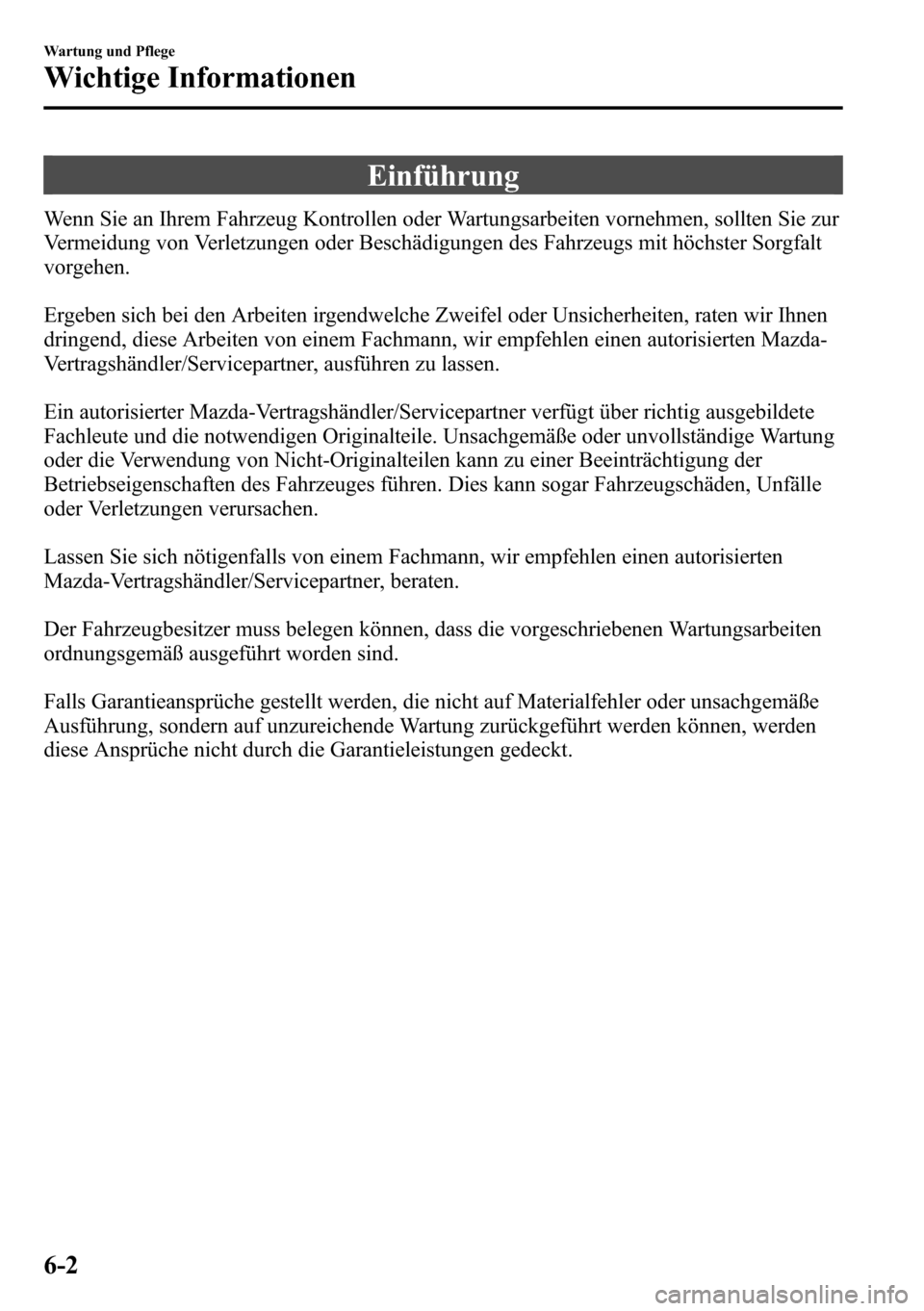

Einführung
Wenn Sie an Ihrem Fahrzeug Kontrollen oder Wartungsarbeiten vornehmen, sollten Sie zur
Vermeidung von Verletzungen oder Beschädigungen des Fahrzeugs mit höchster Sorgfalt
vorgehen.
Ergeben sich bei den Arbeiten irgendwelche Zweifel oder Unsicherheiten, raten wir Ihnen
dringend, diese Arbeiten von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, ausführen zu lassen.
Ein autorisierter Mazda-Vertragshändler/Servicepartner verfügt über richtig ausgebildete
Fachleute und die notwendigen Originalteile. Unsachgemäße oder unvollständige Wartung
oder die Verwendung von Nicht-Originalteilen kann zu einer Beeinträchtigung der
Betriebseigenschaften des Fahrzeuges führen. Dies kann sogar Fahrzeugschäden, Unfälle
oder Verletzungen verursachen.
Lassen Sie sich nötigenfalls von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, beraten.
Der Fahrzeugbesitzer muss belegen können, dass die vorgeschriebenen Wartungsarbeiten
ordnungsgemäß ausgeführt worden sind.
Falls Garantieansprüche gestellt werden, die nicht auf Materialfehler oder unsachgemäße
Ausführung, sondern auf unzureichende Wartung zurückgeführt werden können, werden
diese Ansprüche nicht durch die Garantieleistungen gedeckt.
6-2
Wartung und Pflege
Wichtige Informationen

Regelmäßige Wartung
HINWEIS
lNach Ablauf der angegebenen Zeit müssen die vorgeschriebenen Wartungsarbeiten in
den gleichen Intervallen fortgesetzt werden.
lAls Resultat einer visuellen Prüfung oder einer Funktionsmessung eines Betriebs-
oder Leistungszustands müssen die notwendigen Korrektur-, Reinigungs- oder
Austauscharbeiten vorgenommen werden (zum Beispiel: Luftfilter kontrollieren und
falls notwendig ersetzen).
Abgasreinigung und zugehörige Systeme
Die Zünd- und Kraftstoffanlage ist für den reibungslosen Betrieb der
Abgasentgiftungsanlage und des Motors sehr wichtig. An diesen Anlagen dürfen Sie
deshalb nicht selbst irgendwelche Änderungen vornehmen.
Alle Kontrollen und Einstellungen müssen durch einen qualifizierten Fachmann,
vorzugsweise durch einen autorisierten Mazda-Vertragshändler/Servicepartner, ausgeführt
werden.
Wartung und Pflege
Regelmäßige Wartung
6-3

qEuropa
WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0 UND SKYACTIV-G 2.5
Zündkerzen
*1alle 120 000 km ersetzen
Luftfilter*2RRR
Motoröl & Ölfilter*3RRRRRRRRR
Kraftstoffleitungen und SchläucheIIII
Kraftstoffverdunstungs-Kontrollsystem
(falls vorhanden)III
SKYACTIV-D 2.2
Motoröl & ÖlfilterAußer
Ukraine
*3*5RRRRRRRRR
Ukraine
*4*5alle 10 000 km oder 1 Jahre ersetzen
KraftstofffilterAußer Ukraine R R R
UkraineRRRR
Kraftstoffleitungen und
SchläucheAußer UkraineIIII
UkraineIIIIIIIII
Kraftstoffeinspritzung
*6III
Kraftstoffsystem (Wasser ablassen)*7
Luftfilter*2CCRCCRCCR
6-4
Wartung und Pflege
Regelmäßige Wartung
