2013 MAZDA MODEL CX-5 Betriebsanleitung (in German)

qSystembetrieb
Mit der Fernlichtregulierung (HBC) wird
nach dem Einschalten der Zündung auf
“ON”automatisch zwischen Fern- und
Abblendlicht umgeschaltet und der
Scheinwerferschalter befindet sind in der
Position“AUTO”. Gleichzeitig leuchtet
die Fernlichtregulierkontrollleuchte
(HBC) (grün) im Armaturenbrett.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-41.
Die Fernlichtregulierung (HBC) erfasst
den Nachtzustand aufgrund der
Umgebungshelligkeit.
HINWEIS
lBei einer Fahrgeschwindigkeit von
über ungefähr 30 km/h wird das
Fernlicht automatisch eingeschaltet,
wenn sich vor Ihrem Fahrzeug kein
anderes Fahrzeug befindet und kein
Fahrzeug entgegenkommt.
Wenn die Fahrzeuggeschwindigkeit
weniger als ungefähr 20 km/h
beträgt, schaltet die
Fernlichtregulierung (HBC) auf das
Abblendlicht um.
lIn einer Kurve ist es möglich, dass
vom Abblendlicht nicht auf das
Fernlicht umgeschaltet wird.
lDie Fernlichtregulierung (HBC)
kann deaktiviert werden. Siehe
“Individuelle Einstellungen”auf
Seite 9-13.
qWenn das System den Betrieb
abbricht.
Umschaltung auf Abblendlicht
Stellen Sie den Hebel in die
Abblendlichtposition.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet.
Umschaltung auf Fernlicht
Drehen Sie den Scheinwerferschalter in
die Position
.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet und
leuchtet.
Beim Fahren
Schalter und Bedienungselemente
4-99

Nebelscheinwerferí
Schalten Sie die Nebelscheinwerfer mit
diesem Schalter ein. Mit den
Nebelscheinwerfern werden die
Sichtverhältnisse in der Nacht unter
nebeligen Bedingungen verbessert.
qTyp A (mit Nebelschlussleuchte)
Drehen Sie zum Einschalten der
Nebelscheinwerfer den
Nebelleuchtenschalter in die Position
“
”oder“”(der
Nebelleuchtenschalter wird automatisch in
die Position“
”zurückgestellt).
Zum Einschalten der Nebelscheinwerfer
muss sich der Scheinwerferschalter in der
Position“
”oder“”befinden.
Bei eingeschalteten Nebelscheinwerfern
leuchtet die Kontrollleuchte im
Instrumentenbrett.
Nebelleuchtenschalter
Drehen Sie den Nebelleuchtenschalter
zum Ausschalten der Nebelscheinwerfer
in die Position“
”und stellen Sie den
Scheinwerferschalter in die Position
“
”.
Die Nebelscheinwerfer-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelscheinwerfer.
HINWEIS
l(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Nebelleuchtenschalter
in der Position
oderund der
Scheinwerferschalter in der Position
befindet, werden die
Nebelscheinwerfer beim Einschalten
der Scheinwerfer, der Außenleuchten
und der Armaturenbrettbeleuchtung
eingeschaltet.
lDrehen Sie zum Einschalten der
Nebelschlussleuchte und der
Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett den
Nebelleuchtenschalter in die Position
“
”(der Nebelleuchtenschalter
wird automatisch in die Position
“
”zurückgestellt).
4-100
Beim Fahren
ínur bestimmte Modelle
Schalter und Bedienungselemente

qTyp B (ohne Nebelschlussleuchte)
Drehen Sie zum Einschalten der
Nebelleuchten den Nebelleuchtenschalter
in die Position
.
Zum Einschalten der Nebelscheinwerfer
muss sich der Scheinwerferschalter in der
Position
oderbefinden.
Bei eingeschalteten Nebelleuchten
leuchtet die Nebelscheinwerfer-
Kontrollleuchte im Instrumentenbrett.
Nebelleuchtenschalter
Drehen Sie den Nebelleuchtenschalter
zum Ausschalten der Nebelleuchten in die
Position
und stellen Sie den
Scheinwerferschalter in die Position
.
Die Nebelscheinwerfer-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelleuchten.
HINWEIS
(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Nebelleuchtenschalter in
der Position
und der
Scheinwerferschalter sich in der
Position
befindet, werden die
Nebelleuchten beim Einschalten der
Scheinwerfer, der Außenleuchten und
der Armaturenbrettbeleuchtung
eingeschaltet.
Nebelschlussleuchteí
Mit der Nebelschlussleuchte wird Ihr
Fahrzeug von den anderen
Verkehrsteilnehmern besser erkannt.
qTyp A (mit Nebelscheinwerfern)
Zum Einschalten der Nebelschlussleuchte
muss sich der Scheinwerferschalter in der
Position
oderbefinden.
Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position
“
”(der Nebelleuchtenschalter wird
automatisch in die Position“
”zurück
gestellt).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die
Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.
Nebelleuchtenschalter
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:
lDrehen Sie den Nebelleuchtenschalter
wieder in die Position“
”(der
Nebelleuchtenschalter wird
automatisch in die Position“
”
zurück gestellt).
lDrehen Sie den Nebelleuchtenschalter
in die Position
.
Beim Fahren
Schalter und Bedienungselemente
4-101ínur bestimmte Modelle

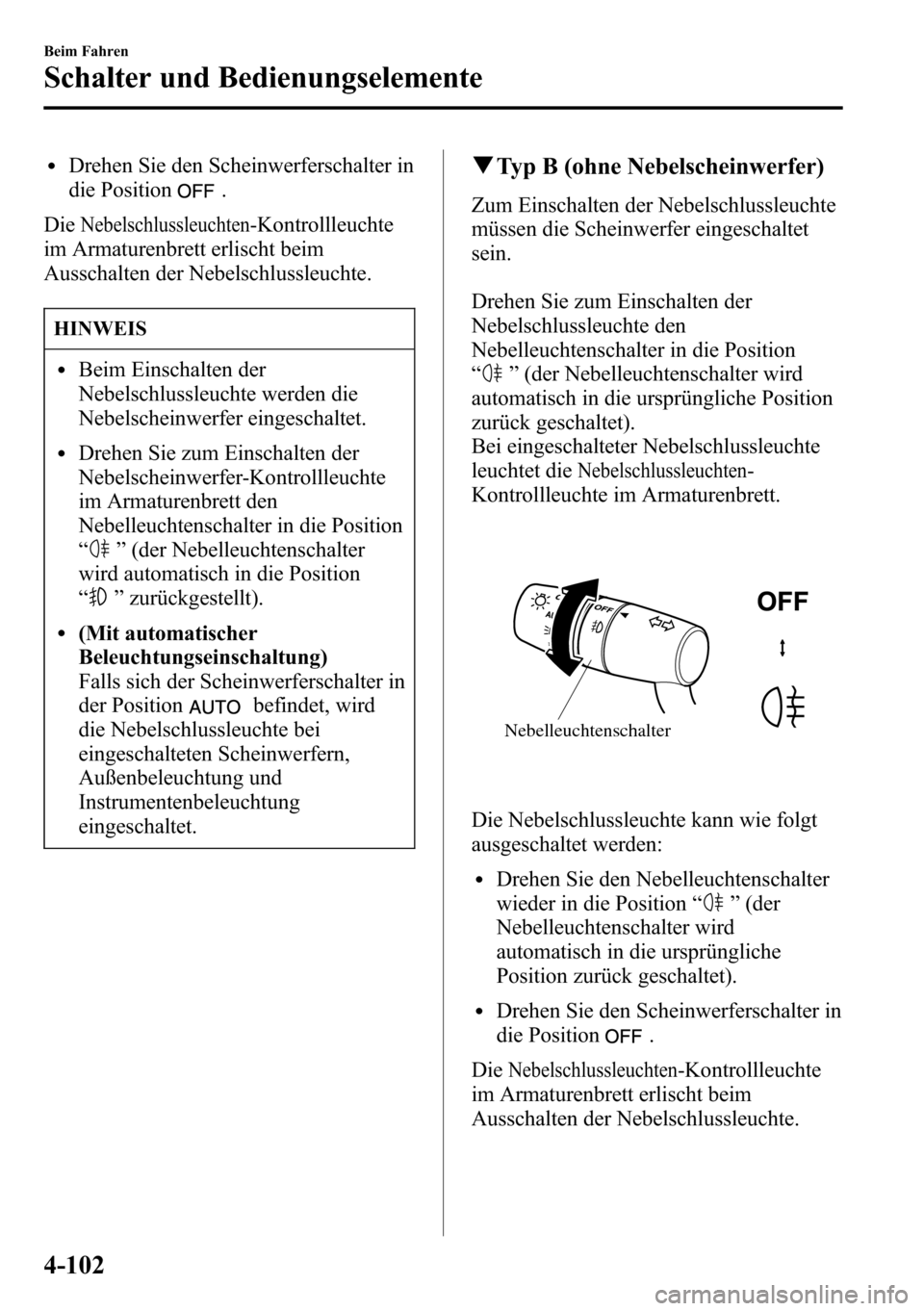

lDrehen Sie den Scheinwerferschalter in
die Position
.
Die
Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
HINWEIS
lBeim Einschalten der
Nebelschlussleuchte werden die
Nebelscheinwerfer eingeschaltet.
lDrehen Sie zum Einschalten der
Nebelscheinwerfer-Kontrollleuchte
im Armaturenbrett den
Nebelleuchtenschalter in die Position
“
”(der Nebelleuchtenschalter
wird automatisch in die Position
“
”zurückgestellt).
l(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Scheinwerferschalter in
der Position
befindet, wird
die Nebelschlussleuchte bei
eingeschalteten Scheinwerfern,
Außenbeleuchtung und
Instrumentenbeleuchtung
eingeschaltet.
qTyp B (ohne Nebelscheinwerfer)
Zum Einschalten der Nebelschlussleuchte
müssen die Scheinwerfer eingeschaltet
sein.
Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position
“
”(der Nebelleuchtenschalter wird
automatisch in die ursprüngliche Position
zurück geschaltet).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die
Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.
Nebelleuchtenschalter
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:
lDrehen Sie den Nebelleuchtenschalter
wieder in die Position“
”(der
Nebelleuchtenschalter wird
automatisch in die ursprüngliche
Position zurück geschaltet).
lDrehen Sie den Scheinwerferschalter in
die Position
.
Die
Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
4-102
Beim Fahren
Schalter und Bedienungselemente

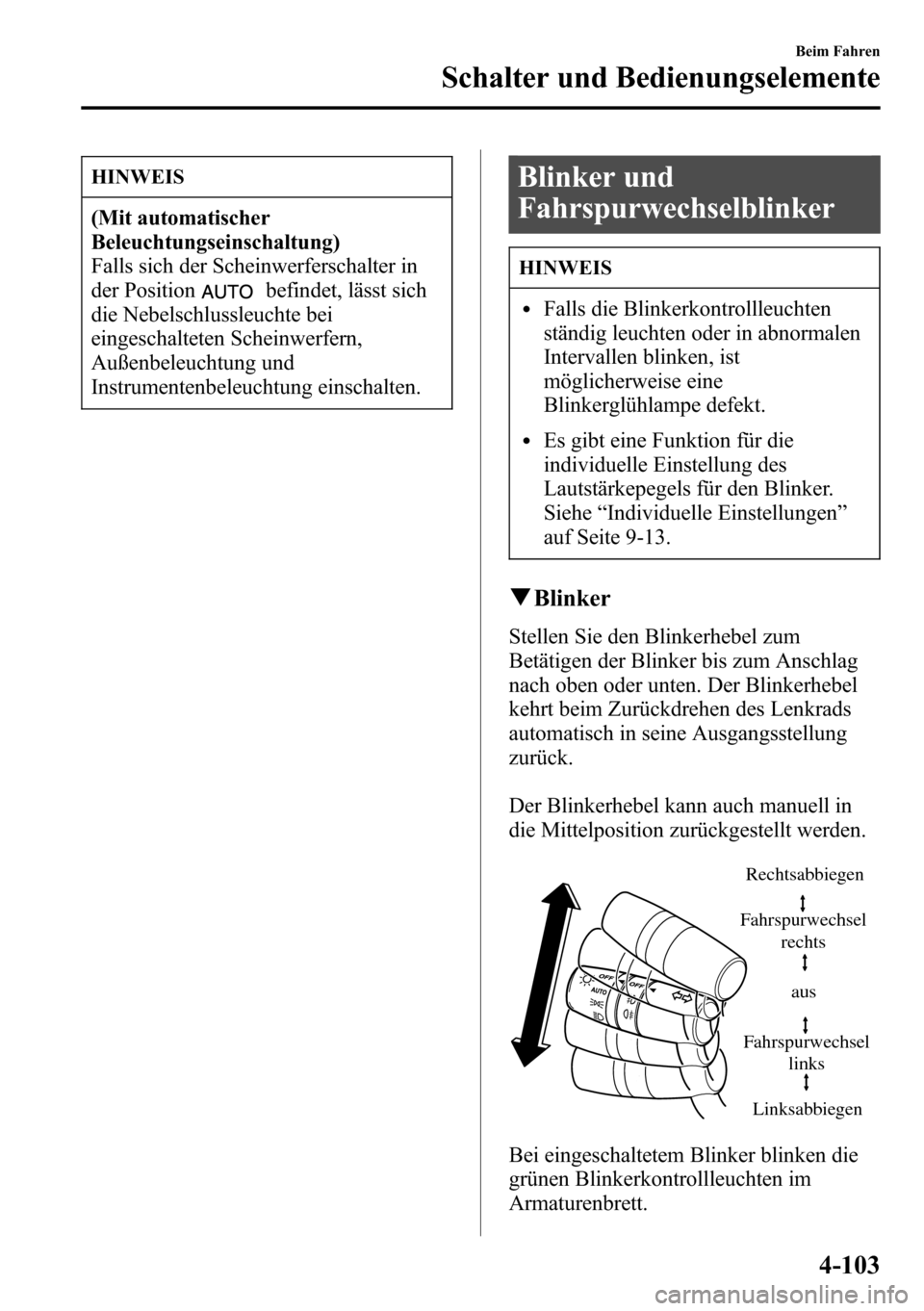

HINWEIS
(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Scheinwerferschalter in
der Position
befindet, lässt sich
die Nebelschlussleuchte bei
eingeschalteten Scheinwerfern,
Außenbeleuchtung und
Instrumentenbeleuchtung einschalten.
Blinker und
Fahrspurwechselblinker
HINWEIS
lFalls die Blinkerkontrollleuchten
ständig leuchten oder in abnormalen
Intervallen blinken, ist
möglicherweise eine
Blinkerglühlampe defekt.
lEs gibt eine Funktion für die
individuelle Einstellung des
Lautstärkepegels für den Blinker.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
qBlinker
Stellen Sie den Blinkerhebel zum
Betätigen der Blinker bis zum Anschlag
nach oben oder unten. Der Blinkerhebel
kehrt beim Zurückdrehen des Lenkrads
automatisch in seine Ausgangsstellung
zurück.
Der Blinkerhebel kann auch manuell in
die Mittelposition zurückgestellt werden.
Rechtsabbiegen
Linksabbiegen Fahrspurwechsel
rechts
Fahrspurwechsel
linksaus
Bei eingeschaltetem Blinker blinken die
grünen Blinkerkontrollleuchten im
Armaturenbrett.
Beim Fahren
Schalter und Bedienungselemente
4-103

qFahrspurwechselblinker
Bewegen Sie den Blinkerhebel nur etwa
zur Hälfte nach oben oder unten und
halten Sie ihn in dieser Stellung fest.
Beim Loslassen kehrt der Blinkerhebel
wieder in die Mittelposition zurück.
qThree-Flash-Blinker
Drücken Sie für einen Fahrspurwechsel
den Blinkerhebel etwas nach oben oder
unten und lassen Sie ihn wieder los. Nach
dem Loslassen blinken die Blinker
dreimal.
HINWEIS
Die Three-Flash-Blinkerfunktion lässt
sich mit der Funktion für individuelle
Einstellungen aktivieren oder
deaktivieren.
Siehe“Individuelle Einstellungen”auf
Seite 9-13.
Windschutzscheibenwischer
und Waschanlage
Die Zündung muss auf“ON”gestellt sein.
WARNUNG
Füllen Sie nur
Scheibenwaschflüssigkeit oder
sauberes Wasser in den
Waschflüssigkeitsbehälter ein:
Es ist gefährlich, Frostschutzmittel in
die Waschflüssigkeit zu mischen. Beim
Spritzen gegen die Windschutzscheibe
können starke Sichtbehinderungen
auftreten, was zu einem Unfall führen
kann.
Bei Temperaturen unter dem
Nullpunkt muss der
Scheibenwaschflüssigkeit ein
Gefrierschutzmittel beigemischt
werden:
Eine Verwendung einer
Scheibenwaschflüssigkeit ohne
Gefrierschutzmittelzusatz bei
niedrigen Temperaturen ist gefährlich,
weil die Sicht durch die gefrierende
Waschflüssigkeit beeinträchtigt wird,
was zu einem Unfall führen kann.
Vor dem Spritzen von
Scheibenwaschflüssigkeit muss die
Windschutzscheibe mit dem Defroster
genügend angewärmt werden.
4-104
Beim Fahren
Schalter und Bedienungselemente

HINWEIS
Weil die Scheibenwischer durch Schnee
und Eis blockiert werden können, ist
der Scheibenwischermotor gegen
Beschädigung, Überhitzen oder
Brandausbruch durch einen
Überlastungsschutz geschützt. Beim
Ansprechen des Überlastungsschutzes
wird der Scheibenwischerbetrieb für ca.
5 Minuten unterbrochen.
Schalten Sie in diesem Fall den
Scheibenwischerschalter aus und halten
Sie das Fahrzeug am Straßenrand an.
Wenn Sie die Scheibenwischer nach ca.
5 Minuten wieder einschalten, sollten
sie normal funktionieren. Falls nicht,
müssen Sie so rasch wie möglich einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, aufsuchen. Halten Sie
das Fahrzeug am Straßenrand an.
Warten Sie bis das Wetter besser wird,
bevor Sie mit funktionslosen
Scheibenwischern fahren.
qWindschutzscheibenwischer
Drücken Sie zum Einschalten der
Scheibenwischer den Wischerhebel nach
oben oder unten.
Mit Intervallscheibenwischer
Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Wischertakt (Nebel)
Intervallbetrieb
niedrige Drehzahl
hohe Drehzahl
Mit automatischer Wischerregelung
Beim Fahren
Schalter und Bedienungselemente
4-105

Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Wischertakt (Nebel)
automatische Regelung
niedrige Drehzahl
hohe Drehzahl
Einstellbare Intervallscheibenwischer
Stellen Sie den Hebel in die
Intervallwischerstellung und stellen Sie
die Intervalllänge durch Drehen des Rings
ein.
Intervallringschnell
langsam
Automatische Wischerregelung
Wenn sich der Wischerhebel in der
Position
befindet, wird der
Niederschlag auf der Windschutzscheibe
durch den Regensensor erfasst und die
Scheibenwischer werden automatisch ein-
bzw. ausgeschaltet (aus, Intervall, niedrige
und hohe Wischgeschwindigkeit).Die Empfindlichkeit des Regensensors
kann durch Drehen des Schalters am
Wischerhebel eingestellt werden.
Drehen Sie den Schalter von der
Mittelposition (normal) nach unten für
eine höhere Empfindlichkeit (raschere
Ansprechung) oder nach oben für eine
geringere Empfindlichkeit (langsamere
Ansprechung).
höhere
Empfindlichkeit
geringere
Empfindlichkeit
Schalter
Mittelposition
VORSICHT
lDer Regensensor darf nicht mit
einem Kleber an der
Windschutzscheibe abgedeckt
werden. Die Funktion des
Regensensors wird dadurch
beeinträchtigt.
4-106
Beim Fahren
Schalter und Bedienungselemente
