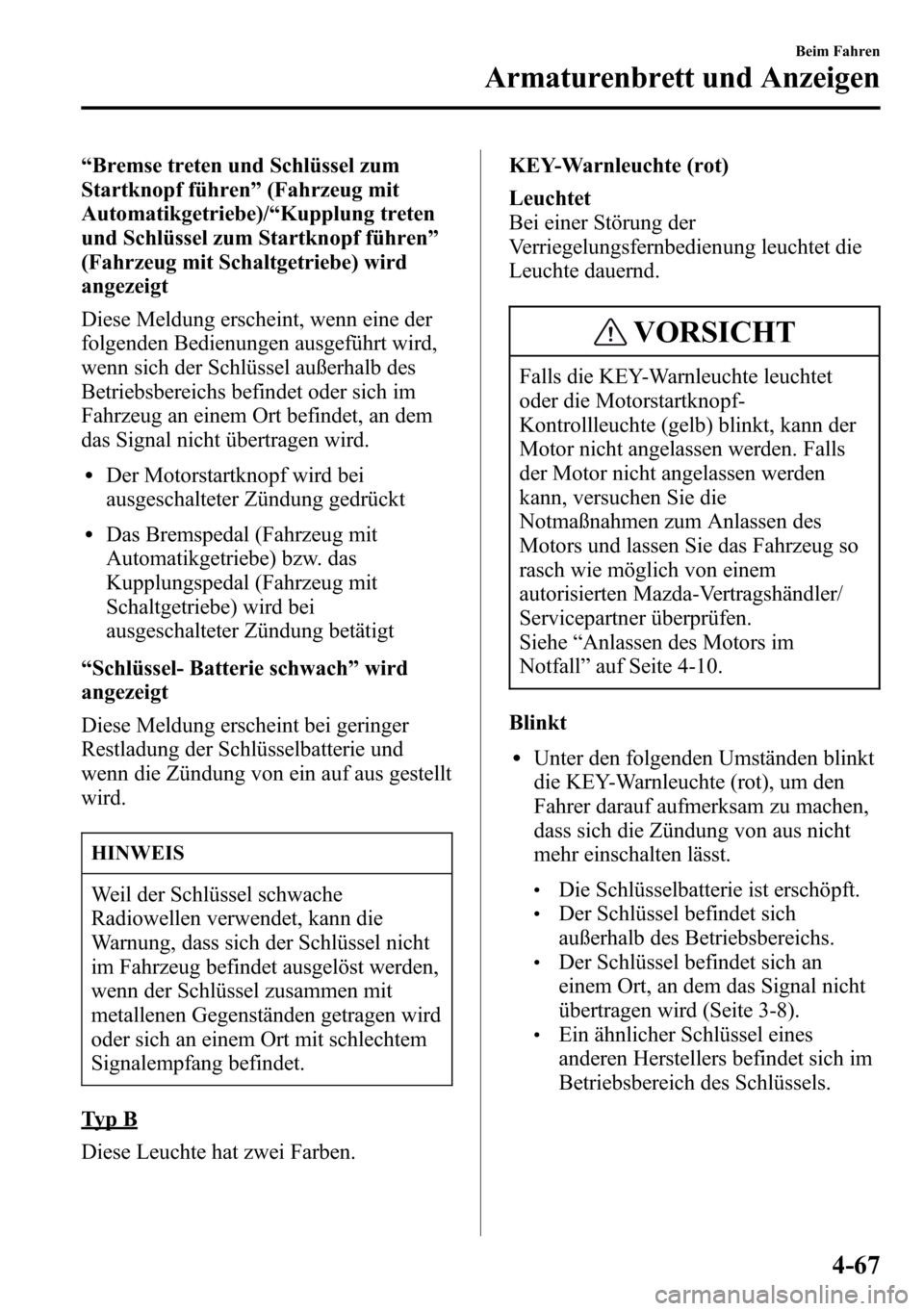

“Bremse treten und Schlüssel zum
Startknopf führen”(Fahrzeug mit
Automatikgetriebe)/“Kupplung treten
und Schlüssel zum Startknopf führen”
(Fahrzeug mit Schaltgetriebe) wird
angezeigt
Diese Meldung erscheint, wenn eine der
folgenden Bedienungen ausgeführt wird,
wenn sich der Schlüssel außerhalb des
Betriebsbereichs befindet oder sich im
Fahrzeug an einem Ort befindet, an dem
das Signal nicht übertragen wird.
lDer Motorstartknopf wird bei
ausgeschalteter Zündung gedrückt
lDas Bremspedal (Fahrzeug mit
Automatikgetriebe) bzw. das
Kupplungspedal (Fahrzeug mit
Schaltgetriebe) wird bei
ausgeschalteter Zündung betätigt
“Schlüssel- Batterie schwach”wird
angezeigt
Diese Meldung erscheint bei geringer
Restladung der Schlüsselbatterie und
wenn die Zündung von ein auf aus gestellt
wird.
HINWEIS
Weil der Schlüssel schwache
Radiowellen verwendet, kann die
Warnung, dass sich der Schlüssel nicht
im Fahrzeug befindet ausgelöst werden,
wenn der Schlüssel zusammen mit
metallenen Gegenständen getragen wird
oder sich an einem Ort mit schlechtem
Signalempfang befindet.
Ty p B
Diese Leuchte hat zwei Farben.KEY-Warnleuchte (rot)
Leuchtet
Bei einer Störung der
Verriegelungsfernbedienung leuchtet die
Leuchte dauernd.
VORSICHT
Falls die KEY-Warnleuchte leuchtet
oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann der
Motor nicht angelassen werden. Falls
der Motor nicht angelassen werden
kann, versuchen Sie die
Notmaßnahmen zum Anlassen des
Motors und lassen Sie das Fahrzeug so
rasch wie möglich von einem
autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
Siehe“Anlassen des Motors im
Notfall”auf Seite 4-10.
Blinkt
lUnter den folgenden Umständen blinkt
die KEY-Warnleuchte (rot), um den
Fahrer darauf aufmerksam zu machen,
dass sich die Zündung von aus nicht
mehr einschalten lässt.
lDie Schlüsselbatterie ist erschöpft.lDer Schlüssel befindet sich
außerhalb des Betriebsbereichs.
lDer Schlüssel befindet sich an
einem Ort, an dem das Signal nicht
übertragen wird (Seite 3-8).
lEin ähnlicher Schlüssel eines
anderen Herstellers befindet sich im
Betriebsbereich des Schlüssels.
Beim Fahren
Armaturenbrett und Anzeigen
4-67

lUnter den folgenden Bedingungen
blinkt die KEY-Warnleuchte (rot)
dauernd, wenn die Zündung nicht
ausgeschaltet wurde, um den Fahrer
darauf aufmerksam zu machen, dass
sich der Schlüssel nicht im Fahrzeug
befindet. Die KEY-Warnleuchte (rot)
hört auf zu blinken, sobald sich der
Schlüssel wieder im Fahrzeug befindet:
Die Zündung wurde nicht ausgeschaltet
und die Türen und die Heckklappe sind
geschlossen, nachdem der Schlüssel
aus dem Fahrzeug genommen wurde.
HINWEIS
Weil der Schlüssel schwache
Radiowellen verwendet, kann die
Warnung, dass sich der Schlüssel nicht
im Fahrzeug befindet ausgelöst werden,
wenn der Schlüssel zusammen mit
metallenen Gegenständen getragen wird
oder sich an einem Ort mit schlechtem
Signalempfang befindet.
KEY-Kontrollleuchte (grün)
Leuchtet
Beim Drücken des Bremspedals
(Automatikgetriebe) bzw. des
Kupplungspedals (Schaltgetriebe)
bestätigt das System, dass sich der
richtige Schlüssel im Fahrzeug befindet,
die KEY-Kontrollleuchte (grün) leuchtet
und der Motor kann angelassen werden
(Seite 4-4).
Blinkt
Wenn die Zündung von“ON”
ausgeschaltet wird, blinkt die KEY-
Kontrollleuchte (grün) für ungefähr 30
Sekunden, um anzuzeigen, dass die
Batterie bald entladen ist. Tauschen Sie
die Batterie aus, bevor der Schlüssel
funktionsunfähig wird.Siehe“Austauschen der Batterie”auf
Seite 6-42.
qFernlichtregulierwarnleuchte (HBC)
(gelb)/Fernlichtregulierkontrollleuchte
(HBC) (grün)
í
Fernlichtregulierwarnleuchte (HBC)
(gelb)
Leuchtet
Beim Einschalten der Zündung auf“ON”
leuchtet diese Warnleuchte auf und
erlischt nach einigen Sekunden. Die
Warnleuchte leuchtet, wenn der
Windschutzscheibenbereich vor der FSC-
Kamera beschlagen oder abgedeckt ist.
Blinkt
Diese Leuchte blinkt bei einer Störung der
Fernlichtregulierung (HBC). Wenden Sie
sich gegebenenfalls an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Fernlichtregulierkontrollleuchte (HBC)
(grün)
Die Kontrollleuchte leuchtet bei
funktionierendem System und erlischt,
wenn das System ausgeschaltet wird.
4-68
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen

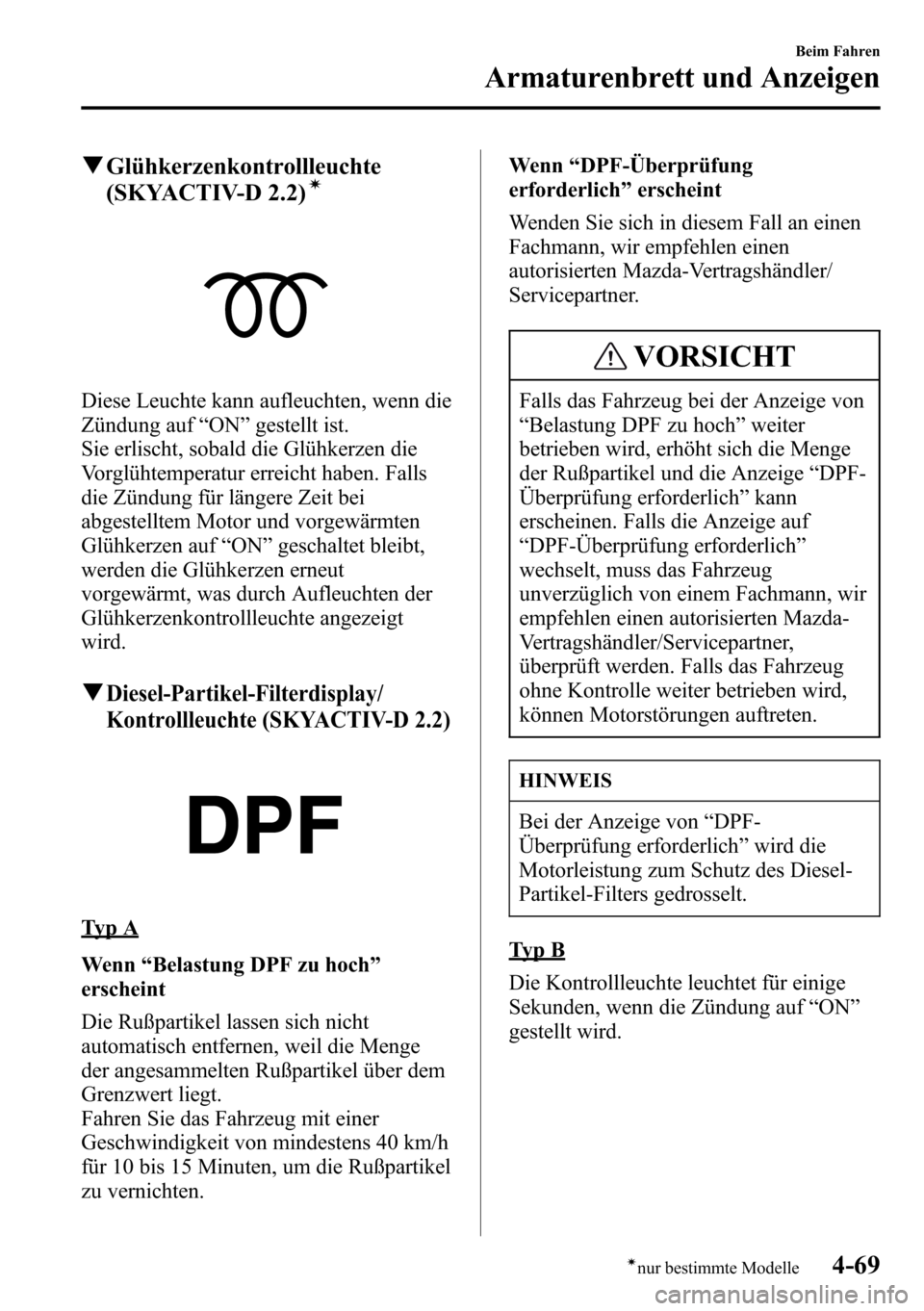

qGlühkerzenkontrollleuchte
(SKYACTIV-D 2.2)í
Diese Leuchte kann aufleuchten, wenn die
Zündung auf“ON”gestellt ist.
Sie erlischt, sobald die Glühkerzen die
Vorglühtemperatur erreicht haben. Falls
die Zündung für längere Zeit bei
abgestelltem Motor und vorgewärmten
Glühkerzen auf“ON”geschaltet bleibt,
werden die Glühkerzen erneut
vorgewärmt, was durch Aufleuchten der
Glühkerzenkontrollleuchte angezeigt
wird.
qDiesel-Partikel-Filterdisplay/
Kontrollleuchte (SKYACTIV-D 2.2)
Ty p A
Wenn“Belastung DPF zu hoch”
erscheint
Die Rußpartikel lassen sich nicht
automatisch entfernen, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt.
Fahren Sie das Fahrzeug mit einer
Geschwindigkeit von mindestens 40 km/h
für 10 bis 15 Minuten, um die Rußpartikel
zu vernichten.Wenn“DPF-Überprüfung
erforderlich”erscheint
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Falls das Fahrzeug bei der Anzeige von
“Belastung DPF zu hoch”weiter
betrieben wird, erhöht sich die Menge
der Rußpartikel und die Anzeige“DPF-
Überprüfung erforderlich”kann
erscheinen. Falls die Anzeige auf
“DPF-Überprüfung erforderlich”
wechselt, muss das Fahrzeug
unverzüglich von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüft werden. Falls das Fahrzeug
ohne Kontrolle weiter betrieben wird,
können Motorstörungen auftreten.
HINWEIS
Bei der Anzeige von“DPF-
Überprüfung erforderlich”wird die
Motorleistung zum Schutz des Diesel-
Partikel-Filters gedrosselt.
Ty p B
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Beim Fahren
Armaturenbrett und Anzeigen
4-69ínur bestimmte Modelle

Die Diesel-Partikel-Filter-Kontrollleuchte
leuchtet, wenn sich die Rußpartikel nicht
automatisch entfernen lassen und sich
eine bestimmte Menge Rußpartikel
angesammelt hat. Fahren Sie das
Fahrzeug mit einer Geschwindigkeit von
mindestens 40 km/h für 10 bis 15
Minuten, um die Rußpartikel zu
vernichten.
Wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenn die
Diesel-Partikel-Filter-Kontrollleuchte
blinkt.
VORSICHT
Falls Sie mit leuchtender Diesel-
Partikel-Filter-Kontrollleuchte normal
weiter fahren, können sich weitere
Rußpartikel ansammeln und die
Kontrollleuchte beginnt zu blinken.
Lassen Sie das Fahrzeug unverzüglich
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüfen, wenn die Diesel-Partikel-
Filter-Kontrollleuchte zu blinken
beginnt. Falls das Fahrzeug ohne
Kontrolle weiter betrieben wird, können
Motorstörungen auftreten.
HINWEIS
Wenn die Diesel-Partikel-Filter-
Kontrollleuchte blinkt, wird die
Motorleistung zum Schutz des
Partikelfilters verringert.
qSchlüsseldisplay/Kontrollleuchte
Ty p A
Anzeige beim Erreichen eines
planmäßigen Wartungsintervalls. Nehmen
Sie die Wartung entsprechend der
Anzeige vor.
Typ B (SKYACTIV-D 2.2)
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Der Kraftstofffilter dient auch als
Abscheider des im Kraftstoff vorhandenen
Wassers.
Wenn sich im Kraftstofffilter Wasser
angesammelt hat, leuchtet die
Warnleuchte auf.
Wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
4-70
Beim Fahren
Armaturenbrett und Anzeigen

qWasserabscheiderwarndisplay
(SKYACTIV-D 2.2)
(Armaturenbrett des Typs A)
Der Kraftstofffilter dient auch als
Abscheider des im Kraftstoff vorhandenen
Wassers. Wenn sich in diesem Filter
Wasser angesammelt hat, erscheint das
Warndisplay.
Wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qWarndisplay für niedrige
Umgebungstemperaturí
Leuchtet bei niedriger
Umgebungstemperatur.
Fahren Sie vorsichtig, weil die Straße
vereist sein kann.
qTCS/DSC-Kontrollleuchte
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird. Die Kontrollleuchte blinkt,
wenn die Antriebsschlupfregelung oder
die dynamische Stabilitätskontrolle
aktiviert ist.
Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-System
eine Störung vorhanden sein, so dass ein
einwandfreier Betrieb nicht gewährleistet
ist. Bringen Sie in diesem Fall das
Fahrzeug zu einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
lNeben der blinkenden
Anzeigeleuchte entsteht ein leises
Betriebsgeräusch vom Motor. Das
bedeutet, dass die
Antriebsschlupfregelung/dynamische
Stabilitätskontrolle richtig arbeitet.
lAuf glatter Straße, wie bei einer
schneebedeckten Straße, kann bei
eingeschalteter
Antriebsschlupfregelung keine hohe
Drehzahl erreicht werden.
Beim Fahren
Armaturenbrett und Anzeigen
4-71ínur bestimmte Modelle

qTCS OFF-Kontrollleuchte
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Sie leuchtet ebenfalls, wenn die TCS
OFF-Taste zum Ausschalten der
Antriebsschlupfregelung gedrückt wird.
Siehe“TCS OFF-Taste”auf Seite 4-128.
Falls die Kontrollleuchte nicht erlischt,
wenn die Antriebsschlupfregelung nicht
ausgeschaltet ist, wenden Sie sich bitte an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Möglicherweise ist eine
Störung in der dynamischen
Stabilitätskontrolle vorhanden.
qAFS OFF-Kontrollleuchteí
Leuchtet
Beim Schalten der Zündung auf“ON”
leuchtet die Kontrollleuchte kurz auf und
erlischt danach.
Durch Drücken des AFS OFF-Schalters
wird die AFS-Funktion ausgeschaltet und
die Kontrollleuchte wird eingeschaltet.
Blinkt
Bei einer Störung blinkt die
Kontrollleuchte kontinuierlich. Wenden
Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
HINWEIS
lSelbst wenn die AFS-Funktion
wegen einer Störung nicht zur
Verfügung steht, ist die normale
Scheinwerferfunktion vorhanden.
lBei einer Störung der
Leuchtweiteneinstellung blinkt die
Kontrollleuchte.
qKontrollleuchte für tiefe
Kühlmitteltemperatur (blau)
Die Leuchte leuchtet kontinuierlich bei
niedriger Kühlmitteltemperatur und
erlischt sobald der Motor warm ist.
Falls die Kontrollleuchte bei
warmgelaufenem Motor immer noch
aufleuchtet, kann ein Fehler im
Temperaturfühler vorliegen. Wenden Sie
sich in diesem Fall an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
4-72
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen

qFahrstufen-Kontrollleuchteí
Anzeige der gewählten Schaltposition.
Schaltpositionsanzeige
In der manuellen Betriebsart leuchtet die
Schaltpositionsanzeige“M”und die Zahl
für den gewählten Gang wird angezeigt.
qFernlichtkontrollleuchte
Diese Kontrollleuchte leuchtet
lbei eingeschaltetem Fernlicht
lund wenn der Blinkerhebel zum
Betätigen der Lichthupe angezogen
wird.
qBlinker/Warnblinkerkontrollleuchte
Beim Betätigen des Blinkers blinkt die
linke oder die rechte
Blinkerkontrollleuchte, um die Seite des
eingeschalteten Blinkers anzuzeigen
(Seite 4-103).
Bei eingeschaltetem Warnblinker blinken
beide Blinkerkontrollleuchten (Seite
4-111).
Falls eine Kontrollleuchte kontinuierlich
aufleuchtet (nicht blinkt) oder in sehr
kurzen Intervallen blinkt, kann eine
Blinkerglühlampe defekt sein. Wenden
Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qDiebstahlschutz-Kontrollleuchte
Die Kontrollleuchte beginnt in Intervallen
von zwei Sekunden zu blinken, wenn die
Zündung von“ON”auf“OFF”geschaltet
wird und die Wegfahrsperre aktiviert ist.
Beim Fahren
Armaturenbrett und Anzeigen
4-73ínur bestimmte Modelle

Das Leuchte hört auf zu blinken, wenn die
Zündung mit dem richtigen Schlüssel auf
“ON”gestellt wird.
Damit wird die Wegfahrsperre deaktiviert,
die Kontrollleuchte leuchtet für ungefähr
drei Sekunden und erlischt danach.
Falls der Motor mit dem richtigen
Schlüssel nicht angelassen werden kann
und die Diebstahlschutz-Kontrollleuchte
leuchtet oder blinkt, kann eine Störung
vorhanden sein. Wenden Sie sich in
diesem Fall an einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qHauptkontrollleuchte (gelb)/
Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters
í
Diese Leuchte hat zwei Farben.
Hauptkontrollleuchte des
Geschwindigkeitskonstanthalters(gelb)
Diese Kontrollleuchte leuchtet gelb, wenn
der Geschwindigkeitskonstanthalter mit
der ON-Taste eingeschaltet wird.
Einstellkontrollleuchte des
Geschwindigkeitskonstanthalters(grün)
Diese Kontrollleuchte leuchtet grün, wenn
eine Geschwindigkeit eingestellt ist.
qBeleuchtungskontrollleuchte
Diese Kontrollleuchte leuchtet bei
eingeschalteter Außenbeleuchtung und bei
eingeschalteter Instrumentenbeleuchtung.
Die Leuchte blinkt weiter, wenn im
Beleuchtungssystem eine Störung
vorhanden ist. Wenden Sie sich in diesem
Fall an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qNebelscheinwerfer-Kontrollleuchteí
Bei eingeschalteten Nebelscheinwerfern
leuchtet diese Leuchte.
qNebelschlussleuchten-
Kontrollleuchteí
Bei eingeschalteter Nebelschlussleuchte
leuchtet diese Leuchte.
4-74
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen
