2013 MAZDA MODEL CX-5 Betriebsanleitung (in German)

Belüftung
qEinstellen des Luftstroms
Einstellen der Luftstromrichtung
Stellen Sie die Luftstromrichtung mit dem
Einstellknopf ein.
HINWEIS
Bei Verwendung der Klimaanlage bei
feuchter Außenluft, kann an den
Luftdüsen Nebel austreten. Dies ist auf
die rasche Abkühlung von feuchter Luft
zurückzuführen und ist keinesfalls ein
Anzeichen einer Störung.
Seitliche Luftdüsen
öffnen Knopf
Scheibe
schließen
Mittlere Luftdüsen
KnopfScheibe
schließen öffnen
nur bestimmte Modelle
Fahrzeuginnenraum
Klimaanlage
5-3

qEinstellen der Luftströme
Armaturenbrettbelüftungsdüsen
Armaturenbrett- und
Fußraumbelüftungsdüsen
Defroster- und Fußraumbelüftungsdüsen
Defrosterdüsen
Fußraumbelüftungsdüsen
5-4
Fahrzeuginnenraum
Klimaanlage

Manuelle Ausführung
Temperaturregler
A/C-Schalter
HeckscheibenheizungsschalterGebläseschalter Luftstromschalter
Frischluft/Umluftschalter
(Umluft)
Frischluft/Umluftschalter
(Frischluft)
qRegelschalter
Temperaturregler
Mit diesem Regler lässt sich die
Temperatur einstellen. Drehen Sie den
Regler zum Heizen nach rechts und zum
Kühlen nach links.
Gebläseschalter
Mit diesem Schalter können verschiedene
Gebläsedrehzahlen eingestellt werden.
0―Gebläse ausgeschaltet
1―niedrige Drehzahl
2―mittelniedrige Drehzahl
3―mittelhohe Drehzahl
4―hohe Drehzahl
Luftstromschalter
Drehen Sie den Luftstromschalter zum
Einstellen eines gewünschten Luftstroms
(Seite 5-4).
HINWEIS
lDer Luftstromschalter kann auch in
Zwischenpositionen (
) zwischen
den einzelnen
Luftstromeinstellungen eingestellt
werden. Stellen Sie den Regler in die
Mittelposition, um den Luftstrom
zwischen den beiden Betriebsarten
aufzuteilen.
lWenn der Luftstromschalter sich
zum Beispiel in der Position
befindet, zwischen den Positionen
undist der Luftstrom in den
Fußraum schwächer als in der
Position
.
A/C-Schalter
Die Klimaanlage kann durch Drücken des
A/C-Schalters eingeschaltet werden. In
der Gebläseschalterposition 1, 2, 3 oder 4
leuchtet die Kontrollleuchte im Schalter.
Fahrzeuginnenraum
Klimaanlage
5-5

Durch nochmaliges Drücken des Schalters
kann die Klimaanlage wieder
ausgeschaltet werden.
HINWEIS
Bei tiefen Außentemperaturen um 0 °C
ist es möglich, dass die Klimaanlage
nicht funktioniert.
Frischluft/Umluftschalter
Mit diesem Schalter können Sie den
eintretenden Luftstrom einstellen.
Drücken Sie den Frischluft/
Umluftschalter, um zwischen den
Positionen Frischluft und Umluft
umzuschalten.
Umluft (
)
Die Frischluftzufuhr ist ausgeschaltet. Die
Luft wird im Fahrzeug umgewälzt.
Frischluft (
)
Verwenden Sie diese Position für die
Belüftung und zum Defrosten der
Windschutzscheibe.
WARNUNG
Aus diesem Grund sollten Sie bei
kaltem oder regnerischem Wetter die
Umluftposition nicht verwenden:
Wenn bei kaltem oder regnerischem
Wetter die Umluftbetriebsart
verwendet wird, können die Scheiben
beschlagen. Dadurch kann die Sicht
beeinträchtigt werden, was zu einem
schweren Unfall führen kann.
qHeizen
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Frischluft/
Umluftschalter in die
Frischluftposition.
3. Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.
HINWEIS
lFalls die Windschutzscheibe
beschlägt, stellen Sie den
Luftstromschalter in die Position
.
lWenn Sie kühlere Luft in den
Kopfraum leiten wollen, stellen Sie
den Luftstromschalter in die Position
und stellen Sie die gewünschte
Temperatur mit dem
Temperaturregler ein.
lDie in den Fußraum strömende Luft
ist wärmer als die in den Kopfraum
strömende Luft (außer wenn der
Temperaturregler ganz nach rechts
oder links gedreht wird).
qKühlen (mit Klimaanlage)
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Temperaturregler auf
kalt.
3. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5-6
Fahrzeuginnenraum
Klimaanlage

4. Schalten Sie die Klimaanlage durch
Drücken des A/C-Schalters ein.
5. Stellen Sie nach Beginn der
Kühlwirkung den Gebläseschalter und
den Temperaturregler für einen
maximalen Komfort ein.
VORSICHT
Kontrollieren Sie, ob die Warnleuchte
für hohe Kühlmitteltemperatur nicht
aufleuchtet oder blinkt, wenn Sie mit
eingeschalteter Klimaanlage starke
Steigungen befahren oder sich in einem
Verkehrsstau befinden (Seite 4-41).
Dadurch kann sich der Motor
überhitzen. Stellen Sie die Klimaanlage
ab, sobald die Warnleuchte aufleuchtet
oder blinkt (Seite 7-29).
HINWEIS
lStellen Sie für maximale Kühlung
mit dem Temperaturregler die
niedrigste Temperatur ein, stellen Sie
den Frischluft/Umluftschalter in die
Umluftposition und stellen Sie den
Gebläseschalter in die Stellung 4.
lWenn Sie wärmere Luft in den
Fußraum leiten wollen, stellen Sie
den Luftstromschalter in die Position
und stellen Sie die gewünschte
Temperatur mit dem
Temperaturregler ein.
lDie in den Fußraum strömende Luft
ist wärmer als die in den Kopfraum
strömende Luft (außer wenn der
Temperaturregler ganz nach rechts
oder links gedreht wird).
qBelüftung
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Frischluft/
Umluftschalter in die
Frischluftposition.
3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
qDefrosten der Windschutzscheibe
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
3. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
4. Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.
Fahrzeuginnenraum
Klimaanlage
5-7

WARNUNG
Entfernen Sie den Beschlag auf der
Windschutzscheibe nicht mit der
Positionund wenn der
Temperaturregler auf kalt gestellt ist:
Es ist gefährlich, wenn bei der
Verwendung der Position
mit dem
Temperaturregler eine niedrige
Temperatur eingestellt ist, weil sich die
Windschutzscheibe von außen
beschlagen kann. Dadurch kann die
Sicht beeinträchtigt werden, was zu
einem schweren Unfall führen kann.
Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein, wenn Sie
die Position
verwenden.
HINWEIS
lSchalten Sie für maximale
Defrosterwirkung die Klimaanlage
ein, stellen Sie mit dem
Temperaturregler eine hohe
Temperatur ein und stellen Sie den
Gebläseschalter in die Position 4.
lWenn Sie wärmere Luft in den
Fußraum leiten wollen, stellen Sie
den Luftstromschalter in die Position
.
lIn der Positionwird automatisch
die Frischluftposition eingestellt. Der
Frischluft/Umluftschalter lässt sich
nicht in die Umluftbetriebsart
einstellen.
qEntfeuchten (mit Klimaanlage)
Bei kaltem Wetter können Sie die
Windschutz- und die Seitenscheiben mit
Hilfe der Klimaanlage von Beschlag
freihalten.
1. Stellen Sie den Luftstromschalter in die
gewünschte Stellung.
2. Stellen Sie den Frischluft/
Umluftschalter in die
Frischluftposition.
3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. Schalten Sie die Klimaanlage durch
Drücken des A/C-Schalters ein.
HINWEIS
Wenn die Funktion zum Entfeuchten
der Luft verwendet wird, braucht die
Temperatur nicht auf einen niedrigen
Wert eingestellt zu werden. Stellen Sie
die gewünschte Temperatur ein (warm
oder kalt) und schalten Sie die
Klimaanlage zum Entfeuchten der Luft
im Fahrgastraum ein.
5-8
Fahrzeuginnenraum
Klimaanlage

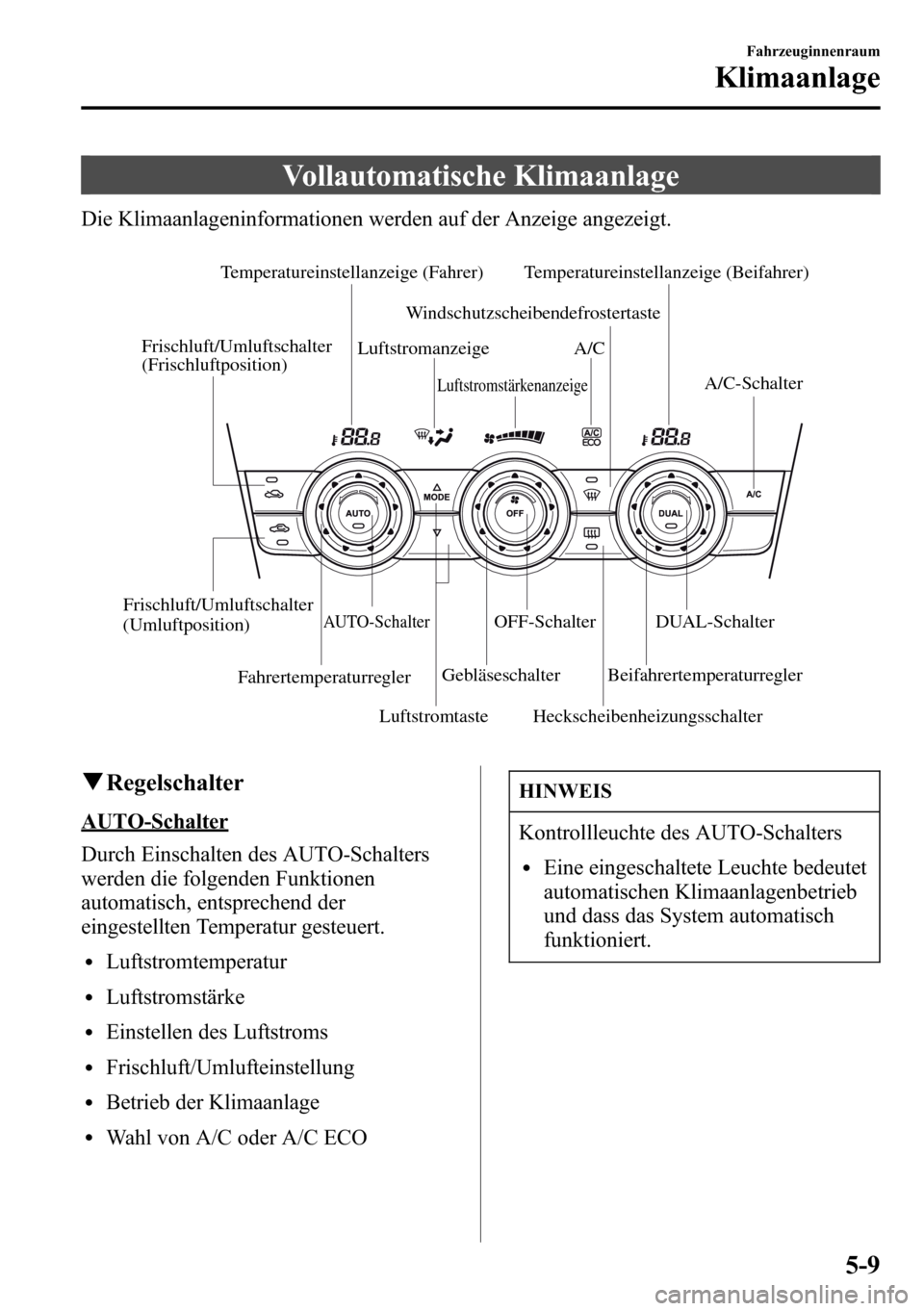

Vollautomatische Klimaanlage
Die Klimaanlageninformationen werden auf der Anzeige angezeigt.
Luftstromstärkenanzeige
Temperatureinstellanzeige (Fahrer)
Luftstromanzeige A/CTemperatureinstellanzeige (Beifahrer)
Frischluft/Umluftschalter
(Umluftposition)
Frischluft/Umluftschalter
(Frischluftposition)
Fahrertemperaturregler
AUTO-Schalter
LuftstromtasteGebläseschalterOFF-Schalter Windschutzscheibendefrostertaste
HeckscheibenheizungsschalterBeifahrertemperaturreglerDUAL-SchalterA/C-Schalter
qRegelschalter
AUTO-Schalter
Durch Einschalten des AUTO-Schalters
werden die folgenden Funktionen
automatisch, entsprechend der
eingestellten Temperatur gesteuert.
lLuftstromtemperatur
lLuftstromstärke
lEinstellen des Luftstroms
lFrischluft/Umlufteinstellung
lBetrieb der Klimaanlage
lWahl von A/C oder A/C ECO
HINWEIS
Kontrollleuchte des AUTO-Schalters
lEine eingeschaltete Leuchte bedeutet
automatischen Klimaanlagenbetrieb
und dass das System automatisch
funktioniert.
Fahrzeuginnenraum
Klimaanlage
5-9

HINWEIS
lFalls einer der folgenden Regler oder
Schalter im automatischen Betrieb
betätigt wird, so wird die
Kontrollleuchte des AUTO-Schalters
ausgeschaltet.
lLuftstromtastelGebläseschalterlWindschutzscheibendefrostertaste
Die Funktionen der anderen als der
obigen Regler und Schalter bleiben
weiterhin automatisch geregelt.
OFF-Schalter
Durch Drücken des OFF-Schalters wird
die Klimaanlage ausgeschaltet.
Temperaturregler
Mit diesem Regler lässt sich die
Temperatur einstellen. Drehen Sie den
Regler zum Heizen nach rechts und zum
Kühlen nach links.
lWenn der Schalter DUAL
ausgeschaltet ist:
Stellen Sie mit dem
Fahrertemperaturregler die Temperatur
für den gesamten Fahrgastraum ein.
lWenn der Schalter DUAL eingeschaltet
ist:
Stellen Sie den Fahrer- bzw. den
Beifahrertemperaturregler ein, wenn
Sie auf einer Seite des Fahrgastraums
die Temperatur anders einstellen
möchten.
HINWEIS
Durch Betätigen des
Beifahrertemperaturreglers wird die
Klimaanlage in die individuelle
Betriebsart (DUAL-Schalteranzeige
leuchtet) umgeschaltet, selbst bei
ausgeschaltetem DUAL-Schalter, um
die Temperatur für den Fahrer und den
Beifahrer individuell einstellen zu
können.
Gebläseschalter
Das Gebläse verfügt über vier
verschiedene Drehzahlen. Die eingestellte
Gebläsestufe wird angezeigt.
Luftstromtaste
Der gewünschte Luftstrom kann mit
dieser Taste eingestellt werden (Seite 5-4).
HINWEIS
lWenn in der Positionmit dem
Temperaturregler eine mittlere
Temperatur eingestellt ist, so wird
warme Luft in den Fußraum geleitet
und kühlere Luft tritt aus den
mittleren und seitlichen Luftdüsen
aus.
lDrücken Sie die
Windschutzscheibendefrostertaste,
um den Luftstrom in die Position
einzustellen.
lIn der Positionwird automatisch
die Frischluftposition eingestellt.
A/C-Schalter
Drücken Sie bei eingeschaltetem AUTO-
Schalter den A/C-Schalter, um die
Klimaanlage (Kühlen/Entfeuchten)
auszuschalten.
5-10
