qAbgasreinigungsanlage (SKYACTIV-D 2.2)
Ihr Fahrzeug ist mit einem Abgas-Katalysator ausgerüstet, damit die gesetzlichen
Abgasvorschriften eingehalten werden können.
WARNUNG
Parken Sie nie an einer Stelle, an welcher brennbare Materialien vorhanden sind:
Es ist gefährlich, an Stellen zu parken, an denen brennbare Materialien vorhanden
sind. Selbst bei abgestelltem Motor können brennbare Materialen entzündet werden,
weil die Abgasanlage während des normalen Betriebs sehr heiß wird. Durch ein
ausbrechendes Feuer können schwere und sogar lebensgefährliche Verletzungen
verursacht werden.
VORSICHT
Bei Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann sich am Katalysator Blei
abscheiden oder der Katalysator kann sich überhitzen. Dadurch kann der Katalysator
beschädigt werden und sich der Wirkungsgrad verringern.
lFahren Sie nicht weiter, wenn Motorstörungen auftreten.
lSchalten Sie beim Fahren im Schiebebetrieb die Zündung nicht aus.
lBefahren Sie keine Gefällstrecken mit eingelegtem Gang und mit ausgeschalteter
Zündung.
lDrehen Sie den Motor im Leerlauf nicht für längere Zeit, d.h. für mehr als 2 Minuten,
hoch.
lNehmen Sie an der Abgasreinigungsanlage keine Eingriffe oder Änderungen vor. Alle
Prüfungen und Einstellungen müssen von qualifiziertem Fachpersonal ausgeführt
werden.
lSchieben bzw. ziehen Sie das Fahrzeug zum Anlassen nicht an.
Vor dem Losfahren
Kraftstoff und Abgas
3-29

qMotorabgase (Kohlenmonoxid)
WARNUNG
Fahren Sie nicht weiter, wenn Sie im Fahrzeuginneren einen Abgasgeruch feststellen:
Abgase sind gefährlich. Die Abgase enthalten CO (Kohlenmonoxid), ein farb- und
geruchloses Gas, das stark giftig ist. Beim Einatmen kann es Bewusstlosigkeit mit
tödlichen Folgen verursachen. Falls Sie Abgase im Fahrzeug feststellen, öffnen Sie
alle Fenster und wenden Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Lassen Sie den Motor nie in einem geschlossenen Raum laufen:
Es ist gefährlich, den Motor in einem geschlossenen Raum, wie z.B. in einer Garage
laufen zu lassen. Abgase, die das giftige Kohlenmonoxid enthalten, können in das
Fahrzeuginnere gelangen. Das Einamten von Abgasen kann zu Bewusstlosigkeit mit
eventuell tödlichen Folgen führen.
Öffnen Sie die Fenster oder stellen Sie die Heizung bzw. die Klimaanlage so ein, dass
beim Leerlaufen des Motors Frischluft in das Fahrzeuginnere gelangt:
Abgase sind gefährlich. Wenn das Fahrzeug mit laufendem Motor für längere Zeit im
Freien stillsteht, können auch bei geschlossenen Fenstern giftige Abgase, die das
giftige Kohlenmonoxid enthalten, in das Fahrzeuginnere gelangen. Das Einamten
von Abgasen kann zu Bewusstlosigkeit mit eventuell tödlichen Folgen führen.
Räumen Sie vor dem Anlassen des Motors den Schnee unter dem Fahrzeug,
besonders unter dem Auspuffrohr, weg:
Es ist gefährlich, den Motor bei einem im hohen Schnee stillstehenden Fahrzeug
laufen zu lassen. Wegen einem verstopften Auspuffrohr können giftige Abgase in das
Fahrzeuginnere gelangen. Abgase, die das giftige Kohlenmonoxid enthalten, können
zu Bewusstlosigkeit oder sogar zum Tode der Fahrzeuginsassen führen.
3-30
Vor dem Losfahren
Kraftstoff und Abgas

Tankklappe und
Tankverschlussdeckel
WARNUNG
Der Tankverschlussdeckel muss zuerst
nur ein wenig geöffnet werden, um
den Überdruck auszugleichen.
Nehmen Sie den Deckel erst danach
ab:
Kraftstoffspritzer sind gefährlich.
Kraftstoffspritzer können Haut- und
Augenreizungen verursachen, beim
Einnehmen kann Unwohlsein
auftreten. Kraftstoffspritzer entstehen,
wenn der Tankverschlussdeckel eines
unter Druck stehenden Kraftstofftanks
rasch geöffnet wird.
Vor dem Auftanken müssen der Motor
abgestellt werden und alle Funken
und Flammen vom Einfüllstutzen fern
gehalten werden:
Kraftstoffdämpfe sind gefährlich. Die
Dämpfe können durch Funken oder
Flammen entzündet werden und
schwere Verbrennungen und
Verletzungen verursachen.
Falls nicht der richtige
Tankverschlussdeckel oder überhaupt
kein Tankverschlussdeckel verwendet
wird, kann Kraftstoff austreten, der
sich bei einem Unfall entzünden kann.
WARNUNG
Füllen Sie keinen Kraftstoff mehr
nach, wenn das Auftanken
automatisch durch die Zapfpistole
unterbrochen wurde.
Es ist gefährlich, nach dem
automatischen Unterbrechen durch
die Zapfpistole noch mehr Kraftstoff
einzufüllen, weil Kraftstoff aus dem
Tank austreten kann. Das Fahrzeug
kann durch den ausfließenden
Kraftstoff beschädigt werden und
außerdem besteht eine Brand- und
Explosionsgefahr, wenn sich der
Kraftstoff entzündet, so dass schwere
oder sogar lebensgefährliche
Verletzungen verursacht werden
können.
VORSICHT
Verwenden Sie nur einen Original-
Tankverschlussdeckel von Mazda oder
einen gleichwertigen genehmigten
Deckel, der bei einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
erhältlich ist. Ein falscher
Tankverschlussdeckel kann Störungen
des Kraftstoff- und des
Abgasreinigungssystems verursachen.
Vor dem Losfahren
Kraftstoff und Abgas
3-31

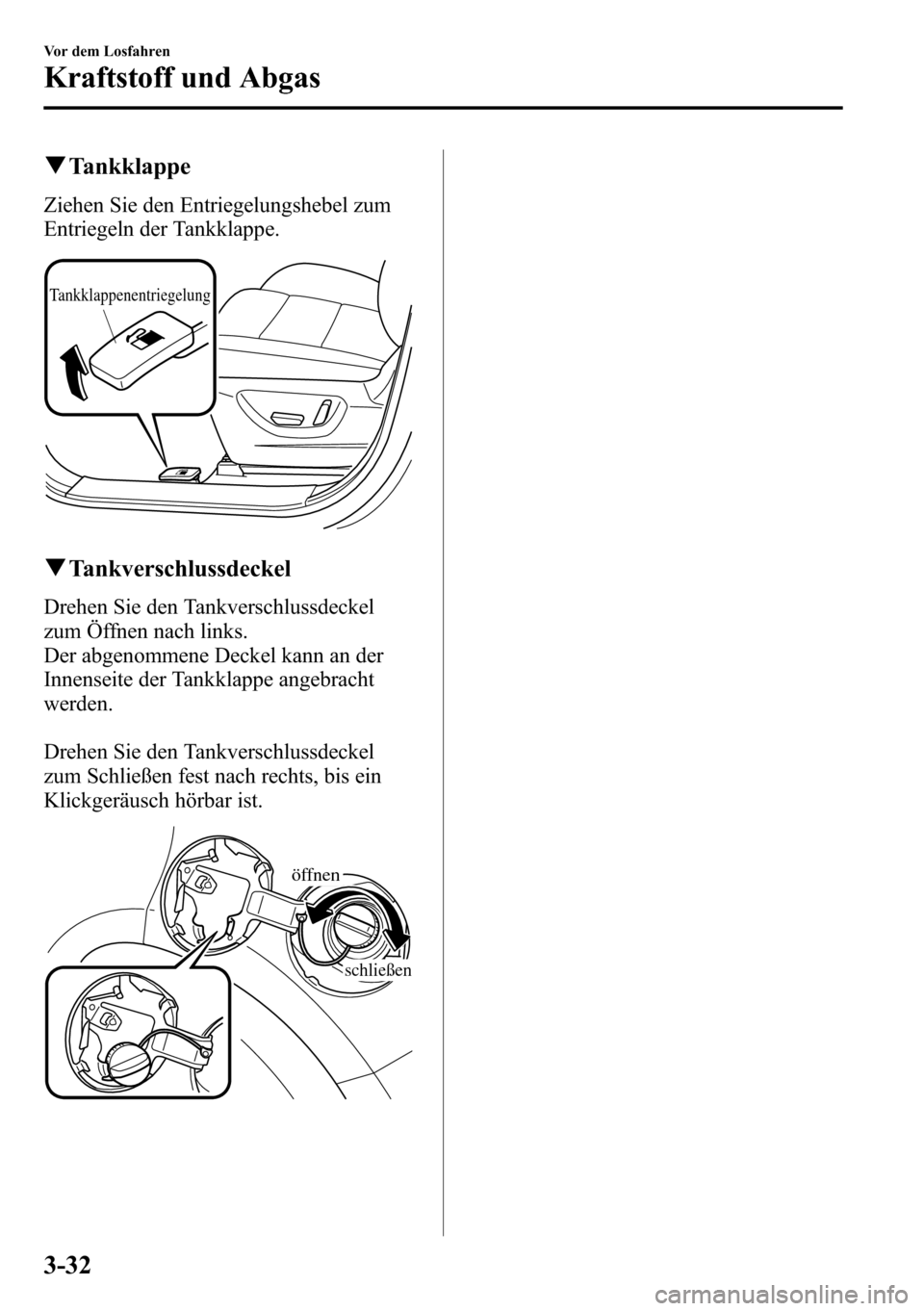

qTankklappe
Ziehen Sie den Entriegelungshebel zum
Entriegeln der Tankklappe.
Tankklappenentriegelung
qTankverschlussdeckel
Drehen Sie den Tankverschlussdeckel
zum Öffnen nach links.
Der abgenommene Deckel kann an der
Innenseite der Tankklappe angebracht
werden.
Drehen Sie den Tankverschlussdeckel
zum Schließen fest nach rechts, bis ein
Klickgeräusch hörbar ist.
öffnen
schließen
3-32
Vor dem Losfahren
Kraftstoff und Abgas

Lenkrad
WARNUNG
Stellen Sie das Lenkrad niemals
während der Fahrt ein:
Das Einstellen des Lenkrads während
der Fahrt ist gefährlich. Bei einer
Lenkradbewegung kann der Fahrer
leicht die Beherrschung über das
Fahrzeug verlieren. Das kann zu
einem schweren Unfall führen.
qLenkradeinstellung
Ändern der Lenkradhöhe oder der
Lenksäulenlänge:
1. Halten Sie das Fahrzeug an und ziehen
Sie danach den
Lenkradsicherungshebel unter dem
Lenkrad nach unten.
Lenkradsicherungshebel
2. Stellen Sie die gewünschte
Lenkradhöhe und Lenksäulenlänge ein
und drücken Sie danach den Hebel
zum Verriegeln der Lenksäule hoch.
3. Drücken Sie vor dem Losfahren das
Lenkrad nach oben und unten, um zu
kontrollieren, ob es richtig gesichert ist.
Vor dem Losfahren
Lenkrad
3-33

Spiegel
Stellen Sie vor dem Losfahren die Innen-
und Außenspiegel ein.
qAußenspiegel
WARNUNG
Schauen Sie vor einem
Fahrspurwechsel über die Schulter
zurück:
Ein Fahrspurwechsel ist gefährlich,
ohne den tatsächlichen Abstand im
konvexen Spiegel in Betracht zu
ziehen. Das kann zu einem schweren
Unfall führen. Im konvexen Spiegel
scheint der Abstand größer als in
Wirklichkeit zu sein.
HINWEIS
(Weitwinkelspiegel auf der
Fahrerseiteí)
lDer Weitwinkelspiegel besteht aus
zwei Teilen mit unterschiedlicher
Krümmung, die durch eine
Unterteilungslinie getrennt sind. Der
innere Teil ist ein üblicher konvexer
Spiegel, während der äußere Teil die
gleiche Sicht mit einem größeren
Blickwinkel bietet. Die
Spiegelkombination gewährleistet
eine bessere Sicht beim
Fahrspurwechsel.
Unterteilungslinie
lDer Abstand zu Gegenständen
scheint im äußeren und inneren
Spiegelteil verschieden zu sein. Die
Objekte im äußeren Spiegelteil
erscheinen weiter entfernt als auf
dem inneren Spiegelteil.
Elektrisch einstellbarer Spiegel
Die Zündung muss auf“ACC”oder“ON”
gestellt sein.
3-34
Vor dem Losfahren
ínur bestimmte Modelle
Spiegel

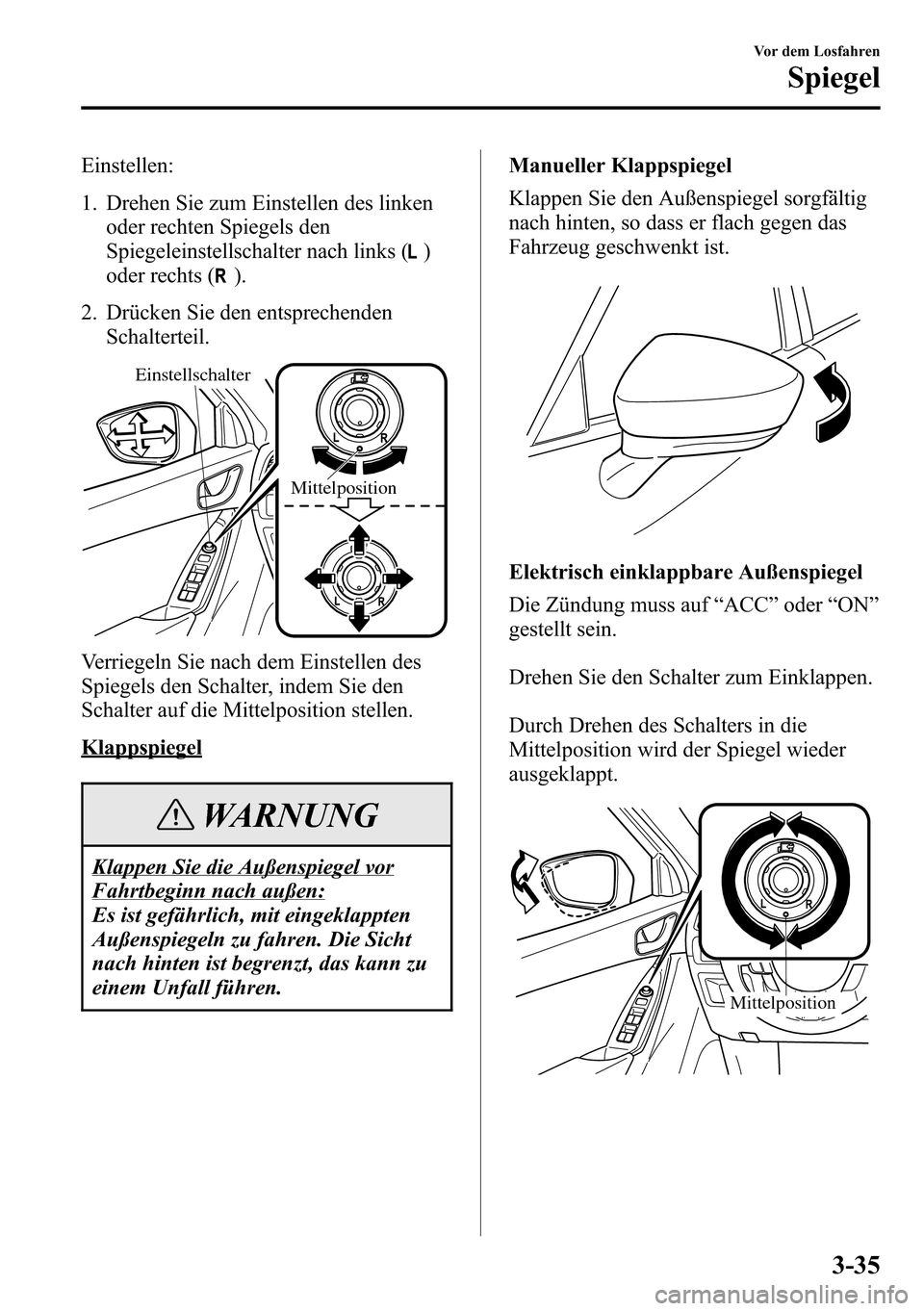

Einstellen:
1. Drehen Sie zum Einstellen des linken
oder rechten Spiegels den
Spiegeleinstellschalter nach links (
)
oder rechts (
).
2. Drücken Sie den entsprechenden
Schalterteil.
Einstellschalter
Mittelposition
Verriegeln Sie nach dem Einstellen des
Spiegels den Schalter, indem Sie den
Schalter auf die Mittelposition stellen.
Klappspiegel
WARNUNG
Klappen Sie die Außenspiegel vor
Fahrtbeginn nach außen:
Es ist gefährlich, mit eingeklappten
Außenspiegeln zu fahren. Die Sicht
nach hinten ist begrenzt, das kann zu
einem Unfall führen.Manueller Klappspiegel
Klappen Sie den Außenspiegel sorgfältig
nach hinten, so dass er flach gegen das
Fahrzeug geschwenkt ist.
Elektrisch einklappbare Außenspiegel
Die Zündung muss auf“ACC”oder“ON”
gestellt sein.
Drehen Sie den Schalter zum Einklappen.
Durch Drehen des Schalters in die
Mittelposition wird der Spiegel wieder
ausgeklappt.
Mittelposition
Vor dem Losfahren
Spiegel
3-35

WARNUNG
Berühren Sie den Spiegel beim Ein-
oder Ausklappen nicht:
Es ist gefährlich, den Spiegel beim
Ein- oder Ausklappen zu berühren.
Beim Einklemmen der Hand besteht
Verletzungsgefahr und außerdem
kann der Spiegel beschädigt werden.
Klappen Sie den Spiegel mit dem
Spiegelklappschalter nach außen:
Es ist gefährlich, den Spiegel mit der
Hand auszuklappen. Der Spiegel wird
nicht festgestellt, so dass eine gute
Sicht nach hinten nicht gewährleistet
ist.
Betätigen Sie den einklappbaren
Außenspiegel nur bei stillstehendem
Fahrzeug:
Es ist gefährlich, den Spiegel während
der Fahrt ein- oder auszuklappen. Es
ist möglich, dass der Spiegel wegen
dem Fahrtwind nicht festgestellt
werden kann, so dass eine gute Sicht
nach hinten nicht gewährleistet ist.
Spiegelbetätigung bei abgestelltem
Motorí
Die Außenspiegel lassen sich bis ungefähr
40 Sekunden nach dem Zurückstellen der
Zündung von“ON”auf aus betätigen. Bei
einer geöffneten Tür lassen sich die
Außenspiegel nicht betätigen.
qRückspiegel
WARNUNG
Stapeln Sie kein Gepäck über die
Sitzlehnenhöhe hinaus:
Hoch aufgestapeltes Gepäck ist
gefährlich. Wegen der auftretenden
Sichtbehinderung besteht bei einem
Fahrspurwechsel die Möglichkeit mit
einem anderen Fahrzeug zusammen
zu stoßen.
Einstellen des Rückspiegels
Stellen Sie den Innenspiegel vor dem
Losfahren in der Tagesstellung auf die
Mitte des Heckfensters ein.
HINWEIS
Nehmen Sie die Einstellung für den
manuellen Blendschutzspiegel in der
Tagesposition vor.
3-36
Vor dem Losfahren
ínur bestimmte Modelle
Spiegel
