2013 MAZDA MODEL CX-5 display

lWiederherstellung der Voreinstellung
Die Daten des durchschnittlichen
Kraftstoffverbrauchs und der
durchschnittlichen
Fahrzeuggeschwindigkeit für den
Bordcomputer lassen sich zurückstellen.
Ändern der Einstellungen
1. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO und
wählen Sie Einstellungen und drücken
Sie danach die Taste INFO.
2. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO und
wählen Sie den zu ändernden
Gegenstand und drücken Sie danach
die Taste INFO.
3. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO, wählen
Sie gewünschte Einstellung und
drücken Sie die Taste INFO.
Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs und der
durchschnittlichen
Fahrzeuggeschwindigkeit für den
Bordcomputer
1. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO und
wählen Sie Einstellungen und drücken
Sie danach die Taste INFO.
2. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO und
wählen Sie Mittelw.zurücks. und
drücken Sie danach die Taste INFO.
3. Wählen Sie Verbrauch oder
Geschwindigk. und drücken Sie die
Taste INFO.
Warnung (Displayanzeige)
(Armaturenbrett des Typs A)
Eine Meldung wird angezeigt, um den
Benutzer über den Systembetrieb und
Störungen oder Abweichungen zu
informieren.
Kontrollieren Sie die angezeigte Meldung.
4-40
Beim Fahren
Armaturenbrett und Anzeigen

Warn- und Anzeigeleuchten
qTy p A
Die Warn- und Anzeigeleuchten befinden sich in den schattierten Bereichen
(Anzeigebeispiel)
Anzeige wie folgt:
Hauptwarnleuchte
Die Anzeige im Display und die Hauptwarnleuchte im Armaturenbrett leuchten
gleichzeitig
Damit wird eine Störung des Fahrzeugsystems angezeigt. Kontrollieren Sie die Meldung
auf dem Display und wenden Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner. Für Einzelheiten wird auf die
Erklärungen für die Warn-/Kontrollleuchten im Abschnitt“Warn- und Anzeigeleuchten”
für die entsprechenden Symbole im oberen Anzeigeteil verwiesen. Falls keine Meldung
angezeigt wird, drücken Sie für die Anzeige des Bildschirms“Warnung”die INFO-Taste.
Beim Fahren
Armaturenbrett und Anzeigen
4-41

Multiinformationsanzeige
Eine Meldung, wie der Systembetriebsstatus, ein Fehler oder eine Abweichung werden
angezeigt.
l(Wenn ein Symbol und eine Meldung auf dem Display angezeigt werden)
Für Einzelheiten über die auf dem oberen Bildschirmteil angezeigten Symbole
kontrollieren Sie die Anzeige und die Liste für die Abhilfemaßnahmen.
l(Wenn im Display nur eine Meldung angezeigt wird)
Führen Sie die im Display angezeigten Anweisungen aus.
Falls eine der folgenden Abbildungen angezeigt wird, kann eine Fahrzeugstörung
vorliegen. Die Abhilfemaßnahme hängt von der Anzeige ab.
Kontrollieren Sie die nachstehenden Abbildungen.
Abhilfe: Halten Sie das Fahrzeug sofort an, falls das Symbol im oberen Bildschirmteil
erscheint und suchen Sie in der“Liste von Anzeigen und Abhilfemaßnahmen”die
geeignete Abhilfe für das Symbol.
Anzeige auf dem Display
Ladesystemstörung:
Der Motor kann unerwartet
abstellen.Niedriger Öldruck:
Mögliche Beschädigung
des Motors. Den Ölstand
kontrollieren.Bremsenüberprüfung
notwendig:
Das Bremssystem muss
überprüft werden.Servolenkungsstörung:
Die Lenkungsbetätigung ist
schwergängig.
Anzeige auf dem Display
Das Fahrzeug an einer
sicheren Stelle anhalten:
Störung des
Vierradantriebs. Das
Fahrzeug an einer sicheren
Stelle anhalten.
4-42
Beim Fahren
Armaturenbrett und Anzeigen

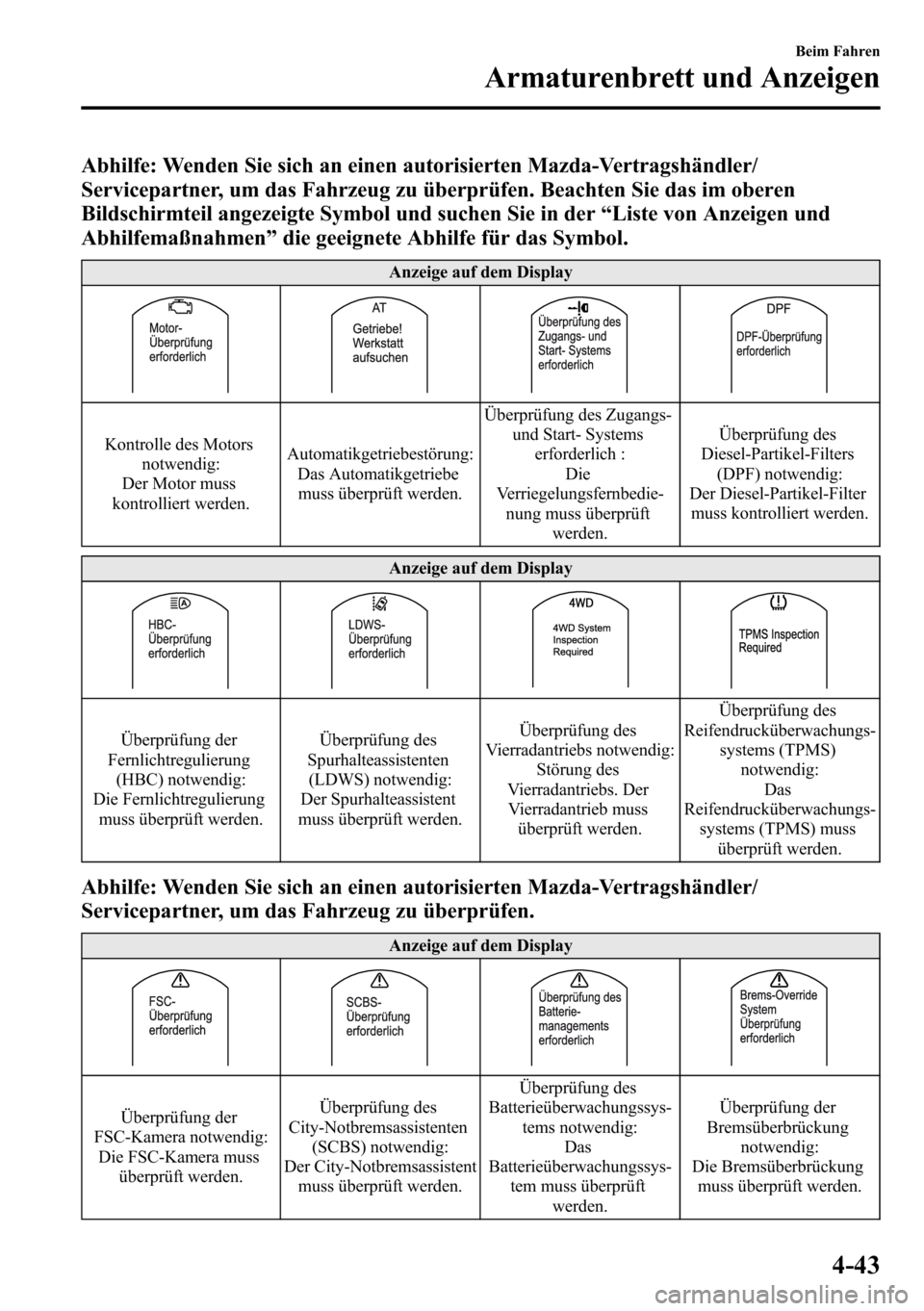

Abhilfe: Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/
Servicepartner, um das Fahrzeug zu überprüfen. Beachten Sie das im oberen
Bildschirmteil angezeigte Symbol und suchen Sie in der“Liste von Anzeigen und
Abhilfemaßnahmen”die geeignete Abhilfe für das Symbol.
Anzeige auf dem Display
Kontrolle des Motors
notwendig:
Der Motor muss
kontrolliert werden.Automatikgetriebestörung:
Das Automatikgetriebe
muss überprüft werden.Überprüfung des Zugangs-
und Start- Systems
erforderlich :
Die
Verriegelungsfernbedie-
nung muss überprüft
werden.Überprüfung des
Diesel-Partikel-Filters
(DPF) notwendig:
Der Diesel-Partikel-Filter
muss kontrolliert werden.
Anzeige auf dem Display
Überprüfung der
Fernlichtregulierung
(HBC) notwendig:
Die Fernlichtregulierung
muss überprüft werden.Überprüfung des
Spurhalteassistenten
(LDWS) notwendig:
Der Spurhalteassistent
muss überprüft werden.Überprüfung des
Vierradantriebs notwendig:
Störung des
Vierradantriebs. Der
Vierradantrieb muss
überprüft werden.Überprüfung des
Reifendrucküberwachungs-
systems (TPMS)
notwendig:
Das
Reifendrucküberwachungs-
systems (TPMS) muss
überprüft werden.
Abhilfe: Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/
Servicepartner, um das Fahrzeug zu überprüfen.
Anzeige auf dem Display
Überprüfung der
FSC-Kamera notwendig:
Die FSC-Kamera muss
überprüft werden.Überprüfung des
City-Notbremsassistenten
(SCBS) notwendig:
Der City-Notbremsassistent
muss überprüft werden.Überprüfung des
Batterieüberwachungssys-
tems notwendig:
Das
Batterieüberwachungssys-
tem muss überprüft
werden.Überprüfung der
Bremsüberbrückung
notwendig:
Die Bremsüberbrückung
muss überprüft werden.
Beim Fahren
Armaturenbrett und Anzeigen
4-43

Anzeige auf dem Display
Überprüfung des
Fahrzeugsystems
notwendig:
Das Fahrzeugsystem muss
überprüft werden.
Liste von Anzeigen und Abhilfemaßnahmen
Signal Warn- und Anzeigeleuchten Seite
Hauptwarnleuchte 4-50
Bremswarnleuchte 4-50
Antiblockier-Warnleuchte (ABS) 4-51
Ladewarndisplay 4-52
Ölwarndisplay 4-52
Motorwarnleuchte 4-53
Warnleuchte für hohe Kühlmitteltemperatur (rot) 4-54
i-stop-Warnleuchte (gelb)/i-stop-Kontrollleuchte (grün) 4-54
Rückseitenmonitorwarnleuchte (RVM) (gelb)/Kontrollleuchte (grün) 4-56
Spurhaltewarnleuchte (LDWS) (gelb)/Spurhaltekontrollleuchte (LDWS)
(grün)4-57
4WD-Warndisplay 4-58
Automatikgetriebewarndisplay 4-59
4-44
Beim Fahren
Armaturenbrett und Anzeigen

Signal Warn- und Anzeigeleuchten Seite
Servolenkungsausfalldisplay 4-59
Airbag/Vordersitzgurtstraffer-Warnleuchte 4-60
Kraftstoffstandwarnleuchte 4-60
Sicherheitsgurtwarnleuchte 4-61
Türwarndisplay 4-63
Heckklappenwarndisplay 4-63
Geschwindigkeitswarndisplay 4-34
Waschflüssigkeitsstandwarndisplay 4-63
Reifendruckwarnleuchte 4-63
KEY-Warndisplay 4-66
Fernlichtregulierwarnleuchte (HBC) (gelb)/Kontrollleuchte (grün) 4-68
Glühkerzenkontrollleuchte 4-69
Diesel-Partikel-Filterdisplay 4-69
Schlüsseldisplay 4-70
Beim Fahren
Armaturenbrett und Anzeigen
4-45

Signal Warn- und Anzeigeleuchten Seite
Wasserabscheiderwarndisplay 4-71
Warndisplay für niedrige Umgebungstemperatur 4-71
TCS/DSC-Kontrollleuchte 4-71
TCS OFF-Kontrollleuchte 4-72
AFS OFF-Kontrollleuchte 4-72
Kontrollleuchte für tiefe Kühlmitteltemperatur (blau) 4-72
Fahrstufenanzeige 4-73
Fernlichtkontrollleuchte 4-73
Blinker/Warnblinkerkontrollleuchte 4-73
Diebstahlschutz-Kontrollleuchte 4-73
Hauptkontrollleuchte (gelb)/Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters4-74
Beleuchtungskontrollleuchte 4-74
Nebelscheinwerfer-Kontrollleuchte 4-74
Nebelschlussleuchten-Kontrollleuchte 4-74
4-46
Beim Fahren
Armaturenbrett und Anzeigen

Signal Warn- und Anzeigeleuchten Seite
Automatikgetriebewarnleuchte 4-59
Servolenkungsausfallleuchte 4-59
Airbag/Vordersitzgurtstraffer-Warnleuchte 4-60
Kraftstoffstandwarnleuchte 4-60
Sicherheitsgurtwarnleuchte 4-61
Türwarnleuchte 4-63
120 km/h-Warnleuchte 4-63
Geschwindigkeitswarndisplay 4-34
Waschflüssigkeitsstandwarnleuchte 4-63
Reifendruckwarnleuchte 4-63
KEY-Warnleuchte (rot)/Kontrollleuchte (grün) 4-66
Fernlichtregulierwarnleuchte (HBC) (gelb)/Kontrollleuchte (grün) 4-68
Glühkerzenkontrollleuchte 4-69
Diesel-Partikel-Filter-Kontrollleuchte 4-69
Schlüsselkontrollleuchte 4-70
Warndisplay für niedrige Umgebungstemperatur 4-71
4-48
