2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

4 181
Характеристики автомобиля

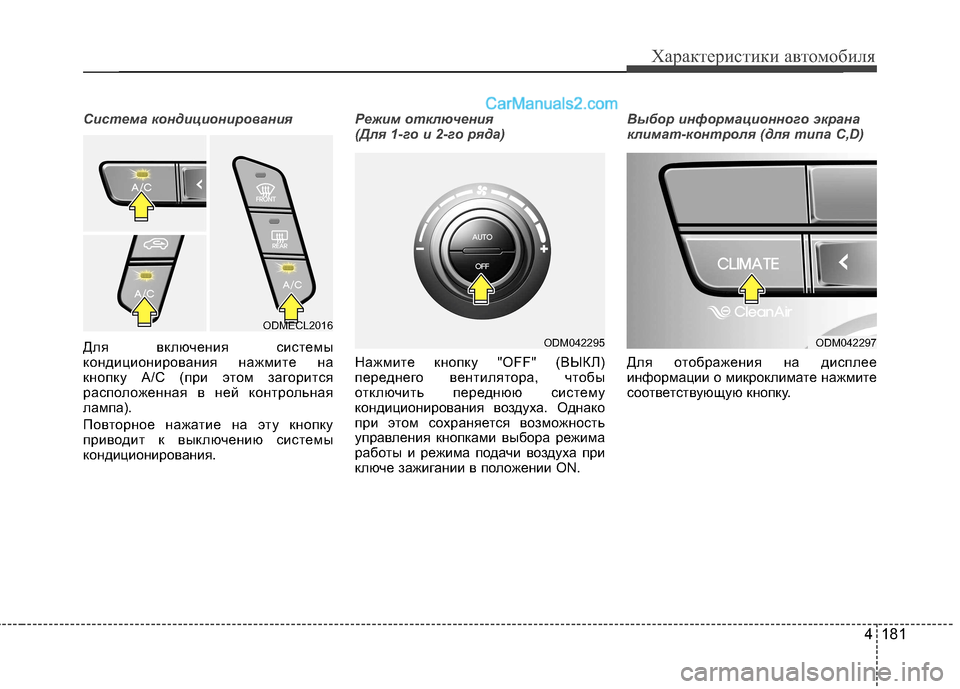

Система кондиционирования
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.
Режим отключения
(Для 1-го и 2-го ряда)
Нажмите кнопку "OFF" (ВЫКЛ)
переднего вентилятора, чтобы
отключить переднюю систему
кондиционирования воздуха. Однако
при этом сохраняется возможность
управления кнопками выбора режима
работы и режима подачи воздуха при
ключе зажигании в положении ON.
Выбор информационного экрана
климат-контроля (для типа C,D)
Для отображения на дисплее
информации о микроклимате нажмите
соответствующую кнопку.
ODM042295ODM042297
ODMECL2016

Характеристики автомобиля
182
4

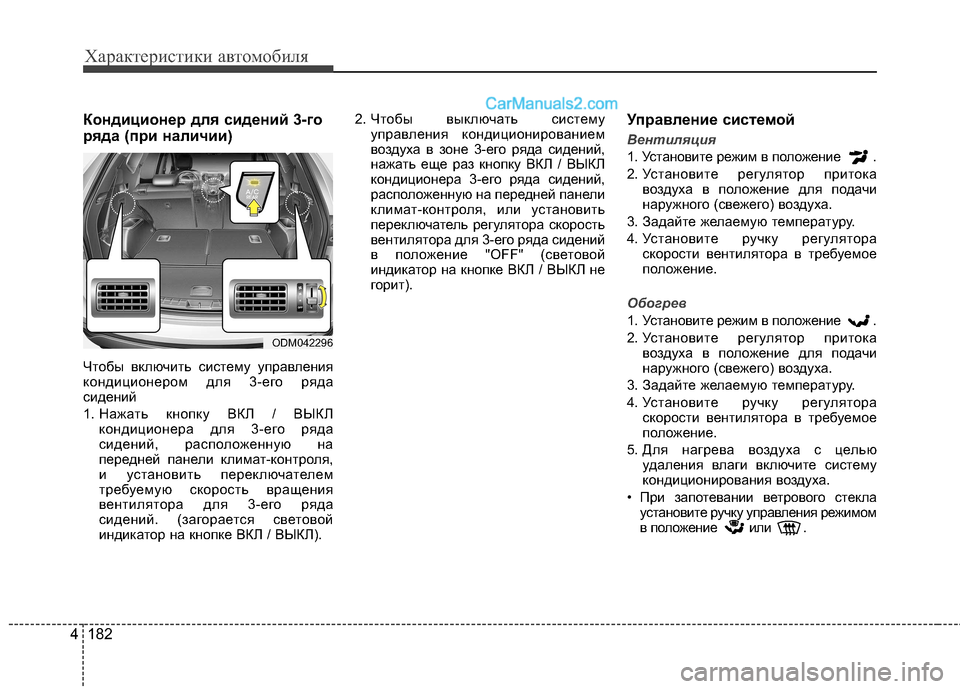

Кондиционер для сидений 3-го
ряда (при наличии)
Чтобы включить систему управления
кондиционером для 3-его ряда
сидений
1. Нажать кнопку ВКЛ / ВЫКЛ
кондиционера для 3-его ряда
сидений, расположенную на
передней панели климат-контроля,
и установить переключателем
требуемую скорость вращения
вентилятора для 3-его ряда
сидений. (загорается световой
индикатор на кнопке ВКЛ / ВЫКЛ). 2.
Чтобы выключать систему
управления кондиционированием
воздуха в зоне 3-его ряда сидений,
нажать еще раз кнопку ВКЛ / ВЫКЛ
кондиционера 3-его ряда сидений,
расположенную на передней панели
климат-контроля, или установить
переключатель регулятора скорость
вентилятора для 3-его ряда сидений
в положение "OFF" (световой
индикатор на кнопке ВКЛ / ВЫКЛ не
горит). Управление системой
Вентиляция
1. Установите режим в положение .
2. Установите регулятор притока
воздуха в положение для подачи
наружного (свежего) воздуха.
3. Задайте желаемую температуру.
4. Установите ручку регулятора скорости вентилятора в требуемое
положение.
Обогрев
1. Установите режим в положение .
2. Установите регулятор притокавоздуха в положение для подачи
наружного (свежего) воздуха.
3. Задайте желаемую температуру.
4. Установите ручку регулятора скорости вентилятора в требуемое
положение.
5. Для нагрева воздуха с целью удаления влаги включите систему
кондиционирования воздуха.
• При запотевании ветрового стекла установите ручку управления режимом
в положение или .
ODM042296

4 183
Характеристики автомобиля

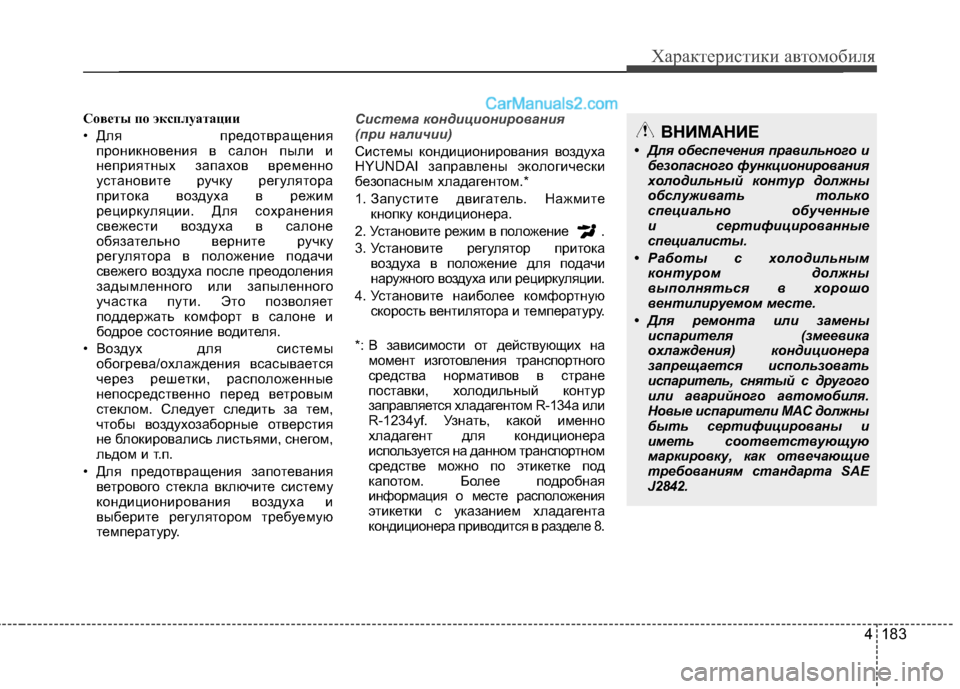

Советы по эксплуатации
• Для предотвращенияпроникновения в салон пыли и
неприятных запахов временно
установите ручку регулятора
притока воздуха в режим
рециркуляции. Для сохранения
свежести воздуха в салоне
обязательно верните ручку
регулятора в положение подачи
свежего воздуха после преодоления
задымленного или запыленного
участка пути. Это позволяет
поддержать комфорт в салоне и
бодрое состояние водителя.
• Воздух для системы обогрева/охлаждения всасывается
через решетки, расположенные
непосредственно перед ветровым
стеклом. Следует следить за тем,
чтобы воздухозаборные отверстия
не блокировались листьями, снегом,
льдом и т.п.
• Для предотвращения запотевания ветрового стекла включите систему
кондиционирования воздуха и
выберите регулятором требуемую
температуру.Система кондиционирования
(при наличии)
Системы кондиционирования воздуха
HYUNDAI заправлены экологически
безопасным хладагентом.*
1. Запустите двигатель. Нажмите кнопку кондиционера.
2. Установите режим в положение .
3. Установите регулятор притока воздуха в положение для подачи
наружного воздуха или рециркуляции.
4. Установите наиболее комфортную скорость вентилятора и температуру.
*: В зависимости от действующих на момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a или
R-1234yf. Узнать, какой именно
хладагент для кондиционера
используется на данном транспортном
средстве можно по этикетке под
капотом. Более подробная
информация о месте расположения
этикетки с указанием хладагента
кондиционера приводится в разделе 8.
ВНИМАНИЕ
• Для обеспечения правильного и безопасного функционирования
холодильный контур должны
обслуживать только
специально обученные
и сертифицированные
специалисты.
• Работы с холодильным контуром должны
выполняться в хорошо
вентилируемом месте.
• Для ремонта или замены испарителя (змеевика
охлаждения) кондиционера
запрещается использовать
испаритель, снятый с другого
или аварийного автомобиля.
Новые испарители MAC должны
быть сертифицированы и
иметь соответствующую
маркировку, как отвечающие
требованиям стандарта SAE
J2842.

Характеристики автомобиля
184
4
✽✽
К СВЕДЕНИЮ
• При включенной системе кондиционирования воздуха
внимательно следите за
показаниями указателя
температуры моторного масла при
движении на подъемах, в плотном
потоке и при высокой температуре
наружного воздуха. Работа системы
кондиционирования воздуха может
вызвать перегрев двигателя. При
перегреве двигателя оставьте
включенным вентилятор, но
выключите систему
кондиционирования.
• При открытии окон во влажную
погоду включенная система
кондиционирования может
вызывать образование капель воды
внутри салона. Так как капли воды
в большом количестве могут
повредить электрическое
оборудование, систему
кондиционирования можно
включать только при закрытых
окнах.Советы по эксплуатации системы
кондиционирования
• Если автомобиль был припаркованв солнечном месте в жаркую погоду,
откройте на короткое время окна
для того чтобы из салона
улетучился горячий воздух.
• Для устранения запотевания окон в дождливую и влажную погоду
используйте систему
кондиционирования воздуха.
• При работе системы кондиционирования воздуха иногда
может наблюдаться незначительное
изменение частоты вращения
двигателя, вызванное включением
компрессора этой системы. Это
нормально для работы системы.
• Для поддержания максимальной производительности системы
кондиционирования включайте ее
хотя бы раз в месяц. • При использовании системы
кондиционирования на земле под
автомобилем (под сиденьем
пассажира) можно обнаружить капли
(или даже лужу) чистой воды. Это
нормально для работы системы.
• Работа системы кондиционирования при включенной рециркуляции
обеспечивает максимальное
охлаждение, однако постоянная
работа в таком режиме может
привести к утрате свежести воздуха
внутри салона.
• В режиме охлаждения иногда можно заметить туманные потоки воздуха
из-за быстрого охлаждения и
влажности приточного воздуха. Это
нормально для работы системы.

4 185
Характеристики автомобиля

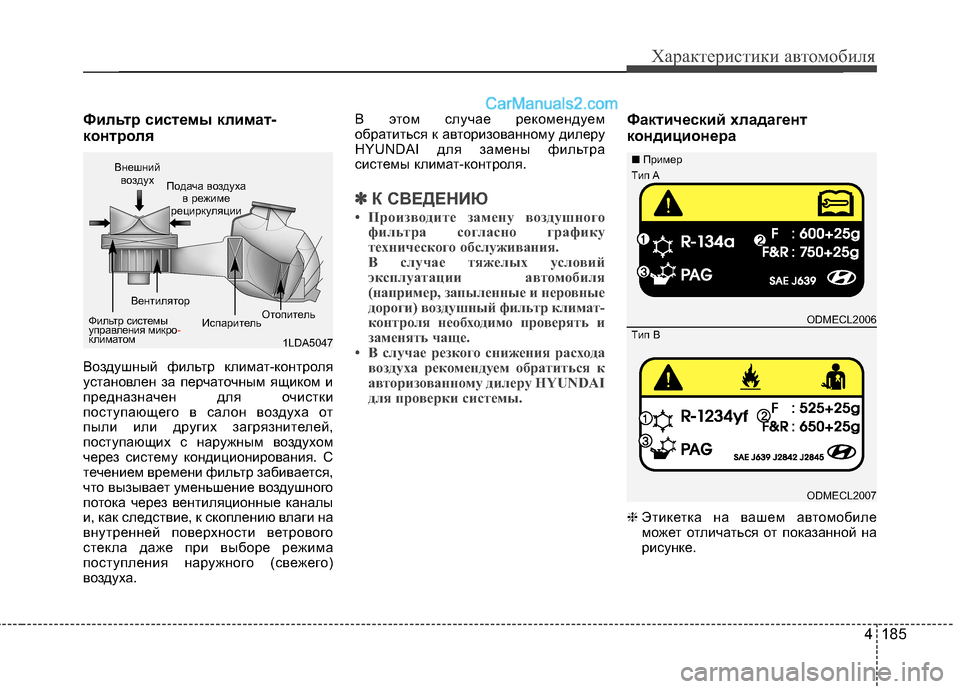

Фильтр системы климат-
контроля
Воздушный фильтр климат-контроля
установлен за перчаточным ящиком и
предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным воздухом
через систему кондиционирования. С
течением времени фильтр забивается,
что вызывает уменьшение воздушного
потока через вентиляционные каналы
и, как следствие, к скоплению влаги на
внутренней поверхности ветрового
стекла даже при выборе режима
поступления наружного (свежего)
воздуха.В этом случае рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для замены фильтра
системы климат-контроля.
✽✽

К СВЕДЕНИЮ
• Производите замену воздушного фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и неровные
дороги) воздушный фильтр климат-
контроля необходимо проверять и
заменять чаще.
• В случае резкого снижения расхода
воздуха рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
Фактический хладагент
кондиционера ❈ Этикетка на вашем автомобиле
может отличаться от показанной на
рисунке.
1LDA5047
Внешний
воздух Подача воздуха
в режиме
рециркуляции
Фильтр системы
управления микро-климатом Вентилятор
ИспарительОтопитель
ODMECL2006
ODMECL2007
■
Пример
Tип B
Tип A

Характеристики автомобиля
186
4
Этикетка хладагента кондиционера
Условные обозначения на этикетке
хладагента кондиционера:
1. Класс хладагента
2. Количество хладагента
3. Класс хладагента компрессора
Узнать, какой именно хладагент
кондиционера используется на
данном автомобиле, можно по
этикетке под капотом. Более
подробная информация о месте
расположения этикетки хладагента
кондиционера приводится в разделе 8. Проверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования воздуха
ниже номинальной. Плохо влияет на
систему кондиционирования воздуха
также и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-134a*
Поскольку хладагент
находится под очень
высоким давлением, к
обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.

4 187
Характеристики автомобиля
*: В зависимости от действующих намомент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a
или R-1234yf.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-1234yf*
Поскольку хладагент
находится под очень
высоким давлением и
способен
воспламеняться, к
обслуживанию
системы
кондиционирования
воздуха должен
допускаться только обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования транспортного
средства или травмированию
персонала.

Характеристики автомобиля
188
4

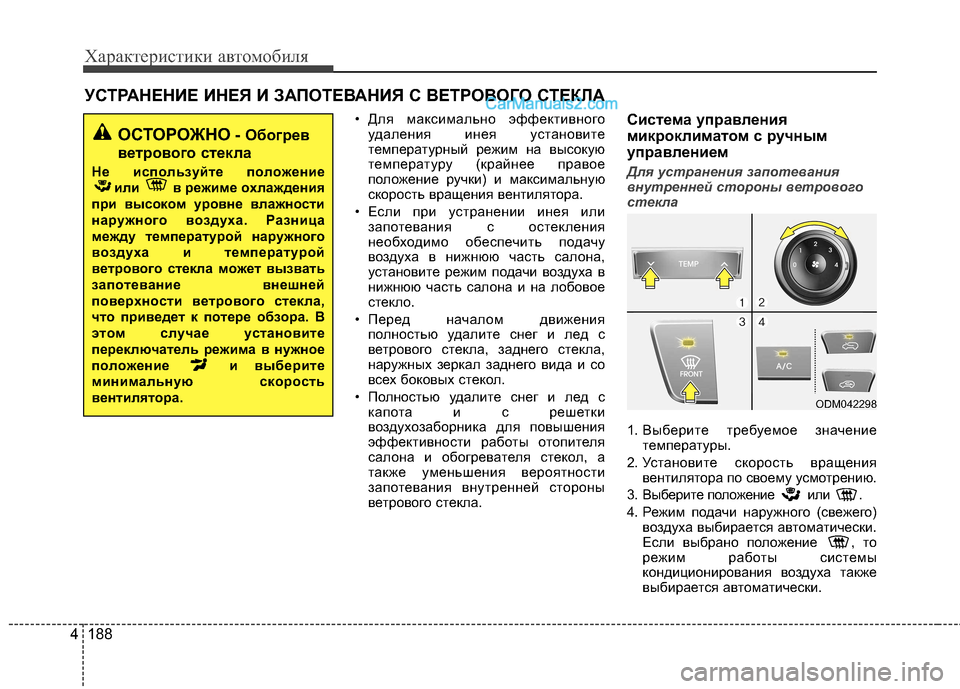

УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
• Для максимально эффективногоудаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла. Система управления
микроклиматом с ручным
управлением
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Выберите требуемое значение
температуры.
2. Установите скорость вращения вентилятора по своему усмотрению.
3. Выберите положение или .
4. Режим подачи наружного (свежего) воздуха выбирается автоматически.
Если выбрано положение , то
режим работы системы
кондиционирования воздуха также
выбирается автоматически.
ОСТОРОЖНО - Обогрев
ветрового стекла
Не используйте положение или в режиме охлаждения
при высоком уровне влажности
наружного воздуха. Разница
между температурой наружного
воздуха и температурой
ветрового стекла может вызвать
запотевание внешней
поверхности ветрового стекла,
что приведет к потере обзора. В
этом случае установите
переключатель режима в нужное
положение и выберите
минимальную скорость
вентилятора.
ODM042298
