2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

753
Техническое обслуживание

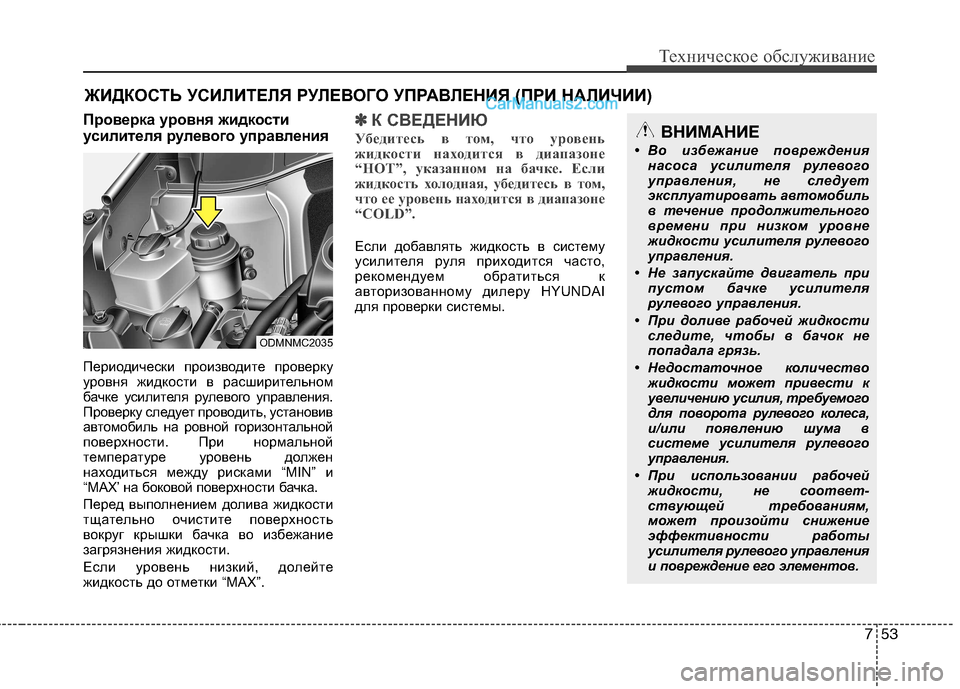

ЖИДКОСТЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИ НАЛИЧИИ)
Проверка уровня жидкости
усилителя рулевого управления
Периодически производите проверку
уровня жидкости в расширительном
бачке усилителя рулевого управления.
Проверку следует проводить, установив
автомобиль на ровной горизонтальной
поверхности. При нормальной
температуре уровень должен
находиться между рисками “MIN” и
“MAX’ на боковой поверхности бачка.
Перед выполнением долива жидкости
тщательно очистите поверхность
вокруг крышки бачка во и збежание
загрязнения жидкости.
Если уровень низкий, долейте
жидкость до отметки “MAX”.
✽✽ К СВЕДЕНИЮ
Убедитесь в том, что уровень
жидкости находится в диапазоне
“HOT”, указанном на бачке. Если
жидкость холодная, убедитесь в том,
что ее уровень находится в диапазоне
“COLD”.
Если добавлять жидкость в систему
усилителя руля приходится часто,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
ВНИМАНИЕ
• Во избежание повреждения насоса усилителя рулевого
управления, не следует
эксплуатировать автомобиль
в течение продолжительного
времени при низком уровне
жидкости усилителя рулевого
управления.
• Не запускайте двигатель при пустом бачке усилителя
рулевого управления.
• При доливе рабочей жидкости следите, чтобы в бачок не
попадала грязь.
• Недостаточное количество жидкости может привести к
увеличению усилия, требуемого
для поворота рулевого колеса,
и/или появлению шума в
системе усилителя рулевого
управления.
• При использовании рабочей жидкости, не соответ-
ствующей требованиям,
может произойти снижение
эффективности работы
усилителя рулевого управления
и повреждение его элементов.
ODMNMC2035

Техническое обслуживание
54
7

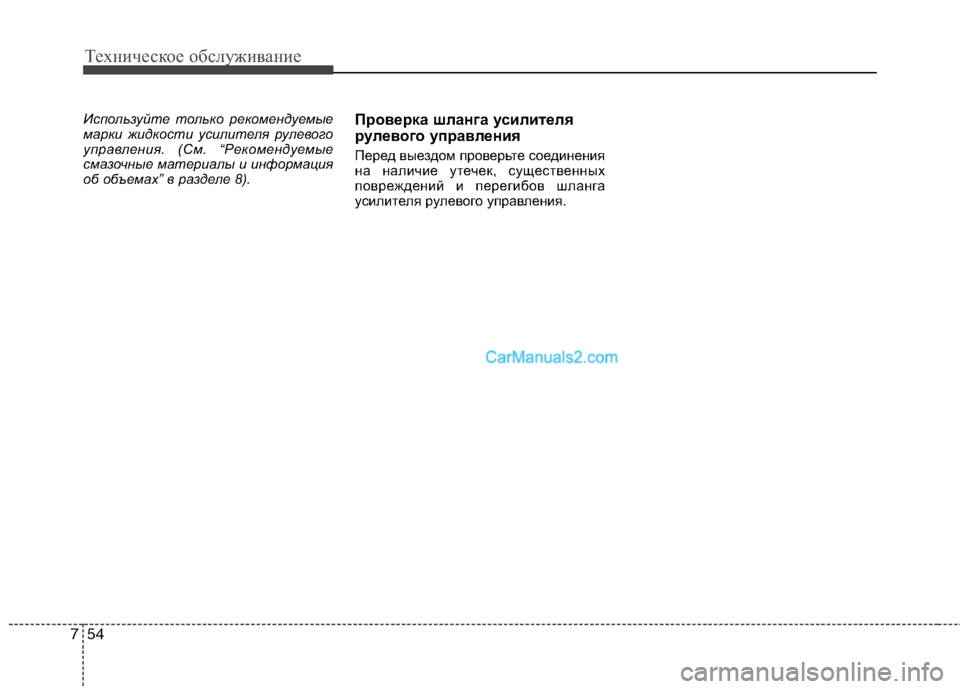

Используйте только рекомендуемые
марки жидкости усилителя рулевого
управления. (См. “Рекомендуемые
смазочные материалы и информация
об объемах” в разделе 8). Проверка шланга усилителя
рулевого
управления
Перед выездом проверьте соединения
на наличие утечек, существенных
повреждений и перегибов шланга
усилителя рулевого управления.

755
Техническое обслуживание

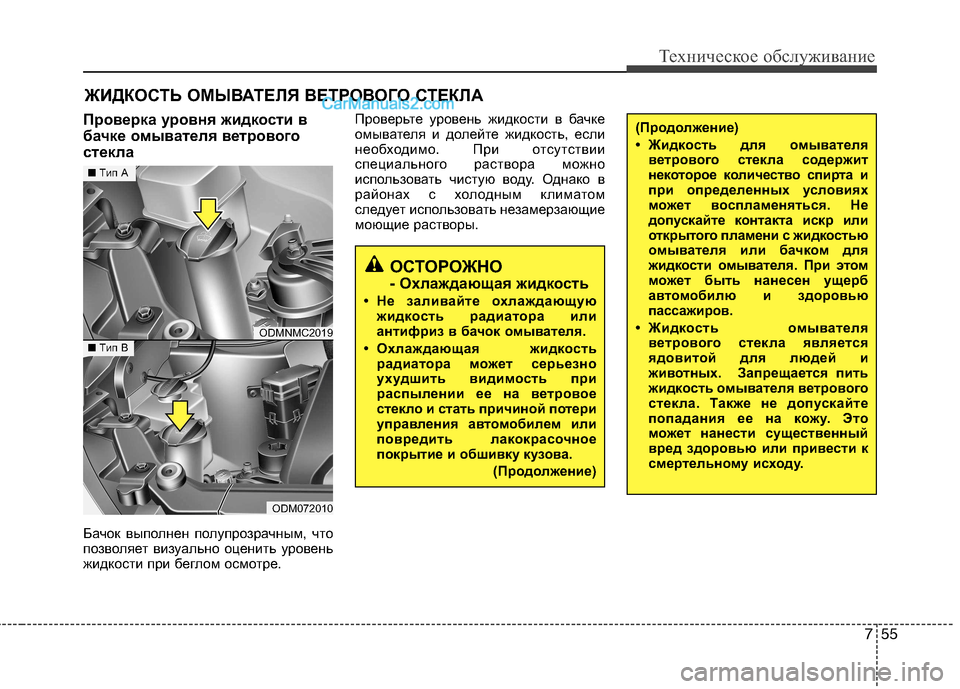

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
Проверка уровня жидкости в
бачке омывателя ветрового
стекла
Бачок выполнен полупрозрачным, что
позволяет визуально оценить уровень
жидкости при беглом осмотре. Проверьте уровень жидкости в бачке
омывателя и долейте жидкость, если
необходимо. При отсутствии
специального раствора можно
использовать чистую воду. Однако в
районах с холодным климатом
следует использовать незамерзающие
моющие растворы.
ОСТОРОЖНО
- Охлаждающая жидкость
• Не заливайте охлаждающую жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной потери
управления а втомобилем или
повредить лакокрасочное
покрытие и обшивку кузова.
(Продолжение)
(Продолжение)
• Жидкость для омывателяветрового стекла содержит
некоторое количество спирта и
при определенных условиях
может во спламеняться. Не
допускайте контакта искр или
открытого пламени с жидкостью
омывателя или бачком для
жидкости омывателя. При этом
может быть нанесен ущерб
автомобилю и здоровью
пассажиров.
• Жидкость омывателя ветрового стекла является
ядовитой для людей и
животных. Запрещается пить
жидкость омывателя ветрового
стекла. Также не допускайте
попадания ее на кожу. Это
может нанести существенный
вред здоровью или привести к
смертельному исходу.
ODMNMC2019
ODM072010
■ Tип А
■Tип В

Техническое обслуживание
56
7
СТОЯНОЧНЫЙ ТОРМОЗ
Проверка стояночного тор моза
Tип A
Убедитесь, что ход педали стояночного
тормоза при нажатии на нее с усилием
30 кг (66 фунта, 294 Н) находится в
пределах указанных в технических
характеристиках автомобиля значений.
Кроме того, стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль на
достаточно крутом склоне. Если ход
отличается от требуемого, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
Ход педали: 8~9 щелчков
Tип B
Проверьте ход стояночного тормоза,
подсчитав количество щелчков,
слышимых при полном его включении
с выключенного положения. Кроме
того, стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль на
достаточно крутом склоне. Если ход
отличается от требуемого,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
Ход: 5~6 щелчков при усилии 20 кг
(44 фунта, 196 Н).OCM050015
ODM052015

757
Техническое обслуживание
ТОПЛИВНЫЙ ФИЛЬТР (ДЛЯ АВТОМОБИЛЕЙ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ)
Слив воды из топливного
фильтра
Топливный фильтр отделяет воду от
топлива и тем самым играет важную
роль в работе двигателя. Отделенная
вода накапливается на дне фильтра.
Если в топливном фильтре скопилось
достаточно большое количество воды,
при переводе ключа зажигания в
положение “ON” (включено),
включится контрольная лампа. Если эта контрольная лампа
горит или мигает,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI. Замена фильтрующего
элемента топливного фильтра
✽✽
К СВЕДЕНИЮ
Если есть необходимость в замене
картриджа топливного фильтра,
рекомендуем использовать для
замены оригинальные детали,
приобретенные у уполномоченного
дилера HYUNDAI.
ВНИМАНИЕ
Если вовремя не сливать воду,
скопившуюся в топливном
фильтре, при ее смешивании с
топливом основные элементы
автомобиля, такие, как
топливная система, могут
быть повреждены.
ODM072011

Техническое обслуживание
58
7
ВОЗДУШНЫЙ ФИЛЬТР
Замена фильтра
Он должен быть заменен при
необходимости, промывка не
допускается.
Фильтр может быть очищен при
осмотре фильтрующего элемента
воздушного фильтра.
Очистить фильтр сжатым воздухом.
При необходимости воздушный
фильтр должен быть заменен на
новый; чистка и повторное
использование воздушного фильтра
не допускаются. 1. Отпустите защелки, крепящие
крышку воздушного фильтра, и
откройте крышку. 2. Вытереть внутренние поверхности
воздухоочистителя.
3. Замените воздушный фильтр.
4. Закрепите крышку с помощью защелок.
ODM072012
ODM072013OXM079014

759
Техническое обслуживание
Замену фильтра необходимо
производить в соответствии с
графиком технического обслуживания.
Если автомобиль эксплуатируется в
районах с повышенной
запыленностью или песчаных
районах, интервалы между заменами
фильтрующего элемента должны
быть меньше интервалов,
рекомендуемых для нормальных
условий эксплуатации. (См. пункт
“Техническое обслуживание при
тяжелых условиях эксплуатации
автомобиля” в данном разделе).ВНИМАНИЕ
• Не эксплуатируйте автомобиль без воздушного
фильтра, это приведет к
повышенному износу
двигателя.
• При снятии фильтрующего элемента воздушного
фильтра следите за тем,
чтобы пыль или грязь не
попадали во впускную
магистраль, поскольку это
может привести к
повреждению двигателя.
• Рекомендуем использовать запасные части,
приобретенные у
авторизованного дилера
HYUNDAI.

Техническое обслуживание
60
7
ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ
Состояния фильтра
Необходимо заменять воздушный
фильтр системы кондиционирования
согласно графику технического
обслуживания. Если автомобиль
эксплуатируется в городах с сильно
загрязненным воздухом или в
условиях запыленных, неровных
дорог в течение продолжительного
периода времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене воздушного
фильтра системы управления
микроклиматом следуйте методике,
описанной ниже; выполняя замену,
следите за тем, чтобы не повредить
другие компоненты автомобиля. Замена фильтра
1. Открыть перчаточный ящик и
удалить хомут (1). 2. При открытом перчаточном ящике:
удалить с обеих сторон стопоры.
ODM072015
ODM072014
